EI-YP322 - 操纵杆 SAMSUNG - 免费用户手册

产品类型	游戏手柄（摇杆）
品牌	三星
型号	EI-YP322
电源	2节AAA电池（不可充电）
连接方式	蓝牙4.x（2.4GHz）
蓝牙范围	最长10米（无障碍）
兼容性	兼容蓝牙的移动设备，Gear VR（单独出售）
主要功能	动作按键、L/R扳机、模拟摇杆、菜单按钮、蓝牙配对
指示灯	LED：蓝色闪烁（已连接），红色（电量低），红-绿-蓝（配对中）
维护与清洁	使用柔软干布清洁。请勿使用研磨性产品。
安全事项	请勿受潮。仅使用推荐的电池。请勿拆卸。
备件与可维修性	如有维修需求，请联系三星售后服务中心。
包装内容	游戏手柄、快速入门指南
尺寸（约）	约140 x 90 x 50毫米
重量（约）	约150克（不含电池）

常见问题 - EI-YP322 SAMSUNG

如何在三星EI-YP322手柄中安装电池？

取下手柄背面的电池仓盖。按极性（+和-）装入两节AAA电池。按压边缘盖回仓盖。

如何通过蓝牙将手柄连接到智能手机？

按下蓝牙配对按钮，直到指示灯闪烁（红色、绿色、蓝色）。在智能手机上打开蓝牙，在设备列表中选择'Gamepad for Gear VR (XXXX)'。

如果手柄无响应怎么办？

按住蓝牙配对按钮约3秒钟进入配对模式。如果问题仍然存在，请更换电池或联系三星售后服务。

这款手柄的蓝牙范围是多少？

蓝牙范围约为10米，无障碍物（墙壁、人体等）。

我可以将此手柄与三星Gear VR一起使用吗？

可以，该手柄专为与Gear VR配合使用而设计。取下前盖后将其固定在头戴设备上。

不使用时如何存放手柄？

您可以取下前盖，按照指南所示将其挂在Gear VR上。否则，请存放在干燥处。

指示灯红色闪烁是什么意思？

红色闪烁表示电池电量低。请更换新电池。

这款手柄是否兼容所有智能手机？

它兼容支持蓝牙和Gear VR的移动设备。请在三星网站上查看兼容性。

如何将手柄与已配对的设备解除配对？

在移动设备上，进入蓝牙设置，选择'Gamepad for Gear VR'，然后选择'忘记'或'删除'。之后即可与其他设备配对。

我在哪里可以购买这款手柄的额外配件？

配件可在三星授权经销商或三星网站上购买。请确保它们与型号EI-YP322兼容。

用户手册 EI-YP322 SAMSUNG

使用裝置之前，請先閱讀本手冊，以確保安全和正確使用。

• 圖像可能與實際產品的外觀不同。內容如有更改，恕不另行通知。
• 使用遊戲手柄之前，請確保您想要連接的流動裝置與此遊戲手柄相容。

說明圖示

警告：可能會傷害自己或他人的情況

注意：可能會損壞裝置或其他設備的情況

須知：附註、使用技巧或其他資料

新手上路

包装内容

檢查產品包裝盒內是否有以下物品：

• 遊戲手柄
• 快速入門指南

• 裝置隨附的項目和可用的配件可能會因所在地區或服務供應商有所不同。
• 隨附項目僅針對本裝置設計，與其他裝置並不相容。
• 外觀和規格如有變更，恕不另行通知。
• 可另向當地的三星零售商購買附加的配件。購買前確保它們與裝置相容。
• 請僅使用三星認可的配件。使用未經認可的配件可能導致效能問題和故障，此情形不屬保用範疇。
• 是否提供所有配件完全決定於生產廠家。有關可用配件的更多資訊，請參閱三星網站。

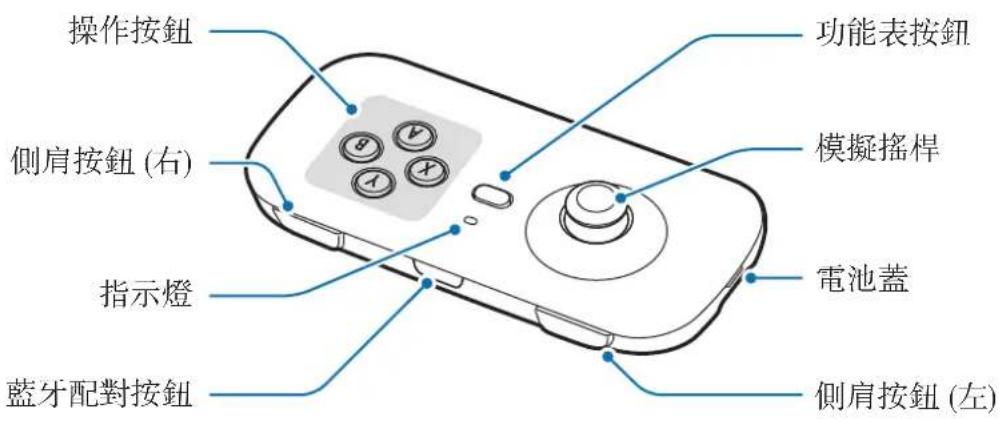

裝置結構圖

按鈕

名稱 功能
操作按鈕	· 按下按鈕以執行遊戲中指定的特定動作。
側肩按鈕(右)/側肩按鈕(左)	· 按下按鈕以執行遊戲中指定的特定動作。
藍牙配對按鈕	· 按住約三秒鐘以進入藍牙配對模式。
功能表按鈕	當已連接的流動裝置連接至 Gear VR 時: · 按下按鈕以開啓 Gear VR 上的通用功能表。 · 按住按鈕以顯示彈出式視窗以存取 Gear VR 上的 Oculus 主螢幕。
模擬搖桿	· 移動游標或控制遊戲中的方向。 · 按下按鈕以執行遊戲中指定的特定動作。

指示燈

指示燈提示遊戲手柄的狀態。

顏色 狀態
紅色 → 綠色 → 藍色	·藍牙配對模式
閃爍藍色三次	·已透過藍牙連接至流動裝置
關閉	·在使用期間或處於休眠模式
閃爍紅色	·電量不足。

安装電池

使用遊戲手柄之前裝入電池。指示燈閃爍紅燈時，請更換電池。

請勿為隨附的電池充電。

1 從遊戲手柄底部取下電池蓋。

請勿過度彎曲或扭曲電池蓋。否則，可能會損壞電源蓋。

2 裝入 AAA 電池，正負端點正確對齊遊戲手柄上的 + 與 - 符號。

將電池蓋放在遊戲手柄的底部，同時按壓邊緣以裝回遊戲手柄。

若要使用遊戲手柄，將其與流動裝置配對。裝置已配對時，按下藍牙配對按鈕，遊戲手柄將嘗試連接至流動裝置。

1 遊戲手柄 按藍牙配對按鈕以進入藍牙配對模式。

指示燈將閃爍紅色、綠色和藍色。

• 將電池裝入遊戲手柄時，遊戲手柄將自動進入藍牙配對模式。
• 遊戲手柄未與其他流動裝置連接超過三分鐘時，遊戲手柄將進入睡眠模式。

2 流動裝置 啟動藍牙功能並搜尋藍牙裝置。

如需詳細資料，請參閱流動裝置的用戶手冊。

3 流動裝置 從可用裝置清單輕觸 Gamepad for Gear VR (0000)。

• 耳機的 PIN 碼是括號中的四位數字，顯示在流動裝置的藍牙設定螢幕上。視乎遊戲手柄而定，此數字可能會不同。
• 如果藍牙連接失敗或流動裝置找不到遊戲手柄，從流動裝置的清單移除裝置的資訊。然後，嘗試重新連接。

中斷連接或重新連接裝置

如果遊戲手柄與流動裝置未在藍牙連線範圍內 (10 米)，裝置將中斷連接。若要再次連接裝置，將裝置移近，然後按下遊戲手柄上的藍牙配對按鈕。

• 如果從遊戲手柄取出電池，或者停用流動裝置上的藍牙功能，裝置將中斷連接。重新裝入電池或啟動藍牙功能時，裝置將再次連接。
• 如果因為已連接的裝置出現問題而導致藍牙連接丟失，存取流動裝置上的藍牙功能表以再次配對裝置。

連接至其他流動裝置

遊戲手柄與流動裝置中斷連接後，您可以連接遊戲手柄至其他流動裝置。

1 按住藍牙配對按鈕約三秒鐘以進入藍牙配對模式。

遊戲手柄與流動裝置將中斷連接且遊戲手柄將進入藍牙配對模式。

2 連接遊戲手柄至其他流動裝置。

藍牙使用須知

藍牙是一種採用 2.4 GHz 頻率來連接各種短距離內裝置的無線技術標準。它可以連接並與其他已啟用藍牙的裝置，例如流動裝置、電腦、打印機及其他數位家用電器交換數據，而無需透過纜線連接。

• 為避免在將您的遊戲手柄連接至另一裝置時出現問題，請將裝置相互靠近。

• 確認您的遊戲手柄和其他的藍牙裝置位於藍牙連線範圍內 (10 米)。距離可能因裝置使用的環境而有所不同。

• 確保您的遊戲手柄和已連接裝置之間不存在障礙，包括人體、牆壁、角落或柵欄。

• 請勿觸碰已連接裝置的藍牙天線。
• 藍牙使用與部分工業、科學、醫學和低功率產品相同的頻率，在這些類型的產品附近進行連接時，可能會產生干擾。
• 某些裝置，尤其是未經 Bluetooth SIG 測試或認可的裝置，可能與您的遊戲手柄不相容。
• 不可將藍牙功能用於非法目的 (例如：出於商業目的剽竊檔案副本或非法竊聽)

使用遊戲手柄

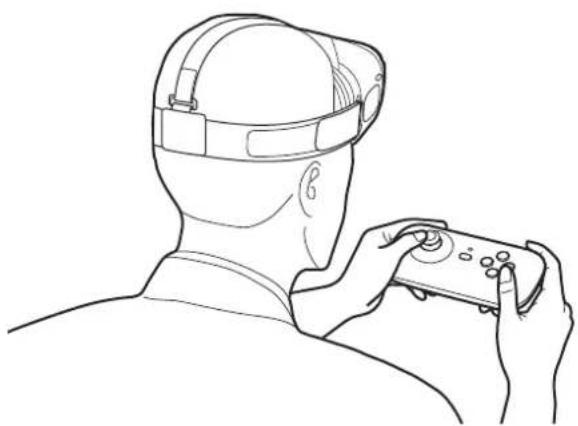

使用遊戲手柄上的按鈕與模擬搖桿，在已連接的流動裝置上享受遊戲的樂趣。將流動裝置連接至 Gear VR 時，可盡情享受 VR 遊戲。

• 遊戲手柄沒有開機/關機功能。如果遊戲手柄在一段時間內未使用，將進入睡眠模式。
• Gear VR 另銷。

不使用遊戲手柄時，可保持與 Gear VR 須另行購買。

移除 Gear VR 的前蓋，持握遊戲手柄時正面朝向 Gear VR，然後將遊戲手柄連接至 Gear VR，如下圖所示。

將遊戲手柄正確連接至 Gear VR。如果連接不當，遊戲手柄可能會從 Gear VR 意外脫落並受損。

附錄

故障排除

聯絡三星服務中心前，請嘗試以下解決方法。

遊戲手柄無法使用

電池電量已耗盡，遊戲手柄無法使用。更換電池。

遊戲手柄凍結

按住藍牙配對按鈕約三秒鐘以進入藍牙配對模式。當遊戲手柄進入藍牙配對模式時，再次連接裝置，然後檢查遊戲手柄的執行狀態。

如果問題仍然未得到解決，請聯絡三星服務中心。

另一藍牙裝置無法定位您的遊戲手柄

• 確保遊戲手柄處於藍牙配對模式。
• 確認您的遊戲手柄和其他的藍牙裝置位於藍牙連線範圍內 (10 米)。
  如果問題仍然未得到解決，請聯絡三星服務中心。

遊戲手柄無法連接至另一個藍牙裝置

• 確認您的遊戲手柄和其他的藍牙裝置位於最大的藍牙距離範圍內 (10 米)。
• 在您想要與其連接的裝置上，中斷連接所有已配對裝置，然後重新嘗試連接。

藍牙連接經常中斷

• 如果裝置間存在障礙，有效距離可能會縮短。
• 確認您的遊戲手柄和其他的藍牙裝置位於最大的藍牙距離範圍內 (10 米)。
• 搭配其他藍牙裝置使用遊戲手柄時，連接可能會受電磁波影響。在存在無線裝置更少的環境中使用遊戲手柄。

遊戲手柄的工作方式與手冊中的說明不同

可用的功能可能因已连接装置而有所不同。

版權

未經 Samsung Electronics 事先書面許可，不得以任何形式或方式 (電子或機械) 複製、分發、轉譯或傳播本手冊中的任何內容，包括影印、錄製或存儲在任何儲存裝置和檢索系統中。

商標

• SAMSUNG 和 SAMSUNG 標誌是 Samsung Electronics 的註冊商標。
• Bluetooth® 是 Bluetooth SIG, Inc. 在全球的註冊商標。
• 其他所有商標和版權的所有權歸各自擁有人擁有。

使用前注意事項

使用裝置之前，請先閱讀本手冊，以確保安全和妥善使用。

• 影像可能與實際產品的外觀不同。內容如有變更，恕不另行通知。
• 使用遊戲手把前，請確認您想要連接的目標行動裝置與本遊戲手把相容。

說明圖示

警告：可能造成使用者或他人傷害之情況

小心：可能造成本裝置或其他設備損壞之情況

注意：註解、使用訣竅或補充資訊

開始使用

包装内容

檢查產品包裝盒內是否有下列物品：

• 遊戲手把
• 快速入門指南

• 視所在地區或服務供應業者而定，裝置的隨附項目和可用配件可能會有所差異。
• 所附之物件乃專為本裝置設計，可能與其他裝置不相容。
• 外觀及規格如有變更，恕不另行通知。
• 可以向您當地的三星零售商購買其他配件。購買前請先確定配件與裝置相容。
• 請僅使用三星核可的配件。使用未經核可的配件可能造成效能問題及不在保固範圍內之故障。
• 所有配件之供貨完全視製造商之情況而定。若需更多關於配件購買之訊息，請參考三星網站。

裝置部位圖

按鈕

名稱 功能
操作按鈕	· 按下以執行遊戲中的特定動作。
肩部按鈕(右)/肩部按鈕(左)	· 按下以執行遊戲中的特定動作。
藍牙配對按鈕	· 約長按3秒來進入藍牙配對模式。
功能按鈕	當連線的行動裝置裝上 Gear VR時: · 按下以開啓 Gear VR上的通用功能表。 · 長按即可顯示彈出視窗,以進入Gear VR上的Oculus主螢幕。
模擬搖桿	· 在遊戲中移動的游標或控制方向。 · 按下以執行遊戲中的特定動作。

指示燈

指示燈會提醒您遊戲手把的狀態。

顏色 狀態
紅→綠→藍	· 藍牙配對模式
閃爍藍光三次	· 透過藍牙連接到行動裝置
關閉	· 使用中或睡眠模式
閃爍紅燈	· 電力不足。

安装電池

使用遊戲手把前請插入電池。指示燈閃紅燈時，請替換電池。

請勿對隨附的電池充電。

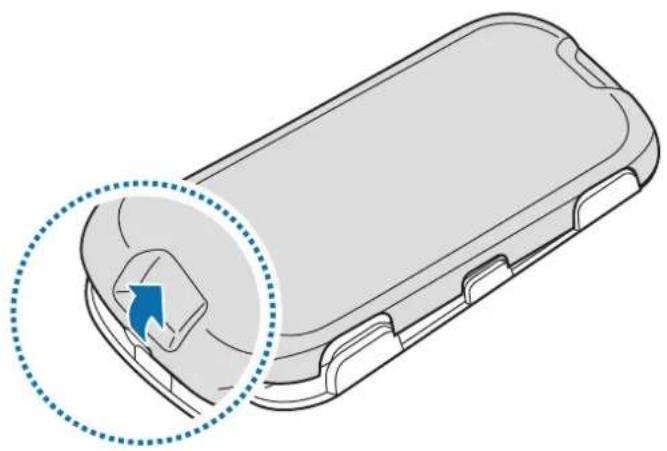

1 從遊戲手把背面取下電池蓋。

請勿過度彎折或扭曲電池蓋。這麼做會使保護殼受損。

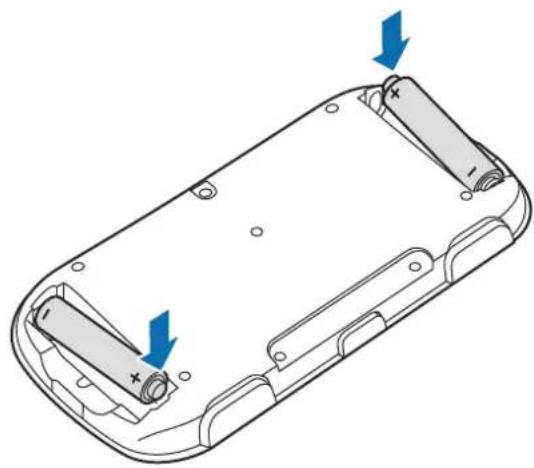

2 依遊戲手把上顯示的 + 與 - 符號確認正負極來插入新的 AAA 電池。

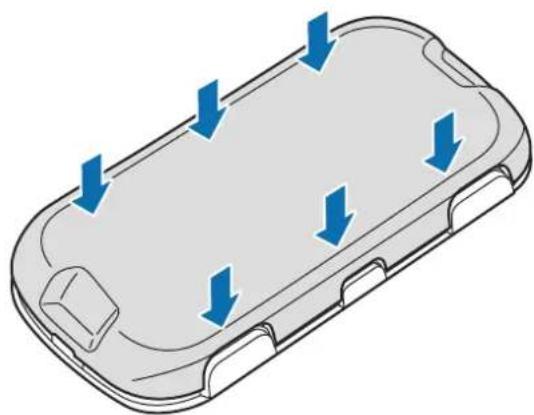

請將保護殼放在遊戲手把背面並同時按下背蓋邊緣，以重新組裝遊戲手把。

若要使用遊戲手把，請將其與行動裝置配對。裝置配對時，只要您按下藍牙配對按鈕，遊戲手把隨即會嘗試連接行動裝置。

1 遊戲手把 按下藍牙配對按鈕即可進入藍牙配對模式。

隨即閃爍紅、綠與藍色指示燈。

• 將電池插入遊戲手把時，會自動進入藍牙配對模式。
• 遊戲手把超過三分鐘未連接到其他行動裝置時，將進入睡眠模式。

2 行動裝置 啟動藍牙功能並搜尋藍牙裝置。

如需更多資訊，請參閱行動裝置的使用手冊。

3 行動裝置 輕觸可用裝置清單中的 Gear VR (0000) 專用遊戲手把。

• 耳機 PIN 碼為括弧內的四位數字，顯示於另一部行動裝置的藍牙設定畫面。數字因遊戲手把型號而異。
• 如果藍牙連接失敗或行動裝置找不到遊戲手把，請從行動裝置清單移除裝置的資訊。然後，嘗試重新連接。

中斷或重新連接裝置

如遊戲手把與裝置未保持在藍牙連線範圍內 (10 m)，裝置將會中斷連接。若要重新連接裝置，請將裝置相互靠近，然後按下遊戲手把上的藍牙配對按鈕。

• 若已從遊戲手把取下電池或行動裝置已停用藍牙功能，裝置將會中斷連接。當您重新插入電池或啓用藍牙功能時，裝置將重新連接。
• 若因連接的裝置發生問題而失去藍牙連線，請進入行動裝置上的藍牙功能表，以再次配對裝置。

連接到其他行動裝置

中斷連接遊戲手把與行動裝置後，即可將遊戲手把連接到其他行動裝置。

1 長按藍牙配對按鈕約三秒來進入藍牙配對模式。

將中斷連接遊戲手把與行動裝置且遊戲手把隨即會進入藍牙配對模式。

2 將遊戲手把連接到其他行動裝置。

藍牙使用須知

藍牙是一種使用 2.4 GHz 頻率近距離連接各種裝置的無線技術標準。它可以和其他藍牙裝置進行無線連線及交換資料，例如和行動裝置、電腦、印表機和其他家電。

• 為避免遊戲手把和其他裝置連線時發生問題，請將兩部裝置相互靠近。

• 確認您的遊戲手把和其他的藍牙裝置位於藍牙連線距離範圍內 (10 m)。距離可能因裝置使用的環境而發生改變。

• 確認遊戲手把和已連接裝置之間不存在障礙，包括人體、牆壁、角落或柵欄。

• 請勿觸碰已連接裝置的藍牙天線。
• 藍牙使用與部分工業、科學、醫學和低功率產品相同的頻率，在這些類型的產品附近進行連接時，可能會產生干擾。
• 某些裝置，尤其未經 Bluetooth SIG 測試或核可的裝置，可能與您的遊戲手把不相容。
• 請勿將藍牙功能使用於非法目的 (例如，盜版文件的檔案或非法竊聽用於商業用途的通訊)。

使用遊戲手把

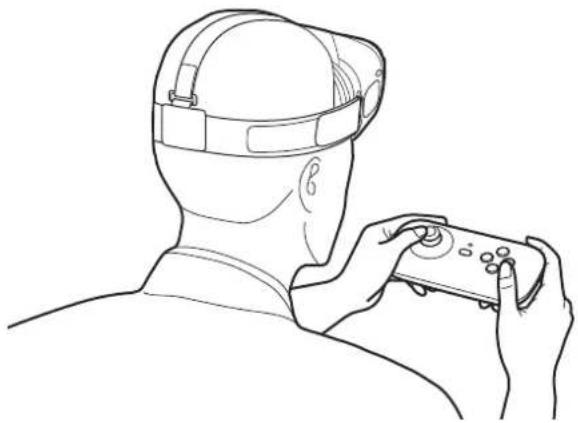

使用遊戲手把上的按鈕與模擬搖桿，在連接的行動裝置上暢玩遊戲。將行動裝置裝上 Gear VR 時，即可享受虛擬遊戲。

- 遊戲手把沒有電源開啓/關閉功能。如有一段時間未使用遊戲手把，將進入睡眠模式。

- Gear VR 爲另行販售。

不使用時，可將遊戲手把裝回 Gear VR。

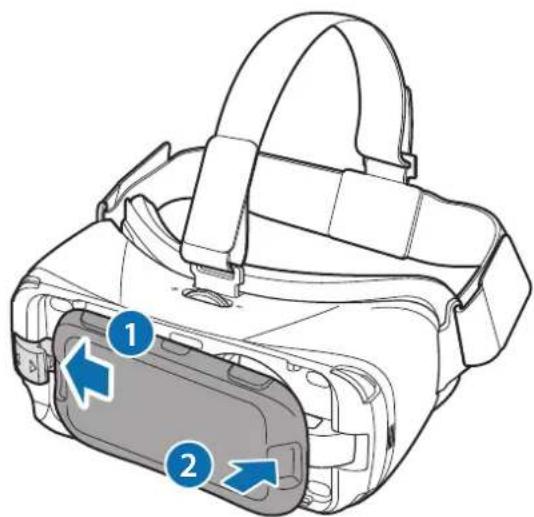

請取下 Gear VR 的前蓋，握持遊戲手把並將正面朝向 Gear VR，然後如下圖所示將遊戲手把裝上 Gear VR。

將遊戲手把正確裝上 Gear VR。如未安全固定，遊戲手把可能會意外與 Gear VR 分離，因而受損。

附錄

疑難排解

在聯繫三星服務中心前，請先嘗試以下的解決方法。

遊戲手把無法使用

電池徹底耗盡時，將無法使用遊戲手把。請替換電池。

遊戲手把當機

長按藍牙配對按鈕約三秒來進入藍牙配對模式。當遊戲手把進入藍牙配對模式時，請重新連接裝置，然後查看遊戲手把上的操作。

若問題仍未解決，請聯繫三星服務中心。

另一部藍牙裝置找不到您的遊戲手把

• 請確認您的遊戲手把處於藍牙配對模式。
• 確認您的遊戲手把和其他的藍牙裝置位於藍牙連線距離範圍內 (10 m)。
  若問題仍未解決，請聯繫三星服務中心。

您的遊戲手把無法連接到其他藍牙裝置

• 確認您的遊戲手把和其他的藍牙裝置位於最大的藍牙距離範圍內 (10 m)。
• 在您想要連線的裝置上，中斷所有配對的裝置連線然後嘗試重新連線。

藍牙連線時常中斷

• 如果裝置間存在障礙物，有效距離可能會縮短。
• 確認您的遊戲手把和其他的藍牙裝置位於最大的藍牙距離範圍內 (10 m)。
• 本遊戲手把和其他藍牙裝置一起使用時，連線可能受電磁波影響。請在無線裝置數量較少的場所使用本遊戲手把。

遊戲手把之運作和使用說明不符

可用的功能會因所連接的裝置而有不同。

注意事項

本產品符合低功率電波輻射性電機管理辦法第十二條、第十四條等條文規定：

• 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
• 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，指依電信法規定作業之無線電通信。

低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

本機限在不干擾合法電臺與不受被干擾保障條件下於室內使用。

版權

未經 Samsung Electronics 事先書面許可，不得以任何形式或方式 (電子或機械) 複製、分發、轉譯或傳播本手冊中的任何內容，包括影印、錄製或儲存在任何儲存裝置和檢索系統中。

商標

• SAMSUNG 和 SAMSUNG 標誌是 Samsung Electronics 的註冊商標。
• Bluetooth® 是 Bluetooth SIG, Inc. 的全球註冊商標。
• 其他所有商標和版權的所有權歸各自所有人所有。
