用户手册 1273 BEHRINGER

产品输出端子带有此标志表示此端子具有大电流，存在触电危

险。仅限使用带有 1/4 TS或扭锁式插头的高品质专业扬声器线。与这些端子连接的外部导线需要由经过指导的人员来安装和使用厂家提供的导线或指定的导线。

此标志提醒您，产品内存在未绝缘的危险电压，有触电危险。

此标志提醒您查阅所附的重要的使用及维修说明。请阅读有关

手册。

小心

为避免着火或触电危险,请勿将此产品置

于雨淋或潮湿中。此产品也不可受液体滴溅，盛有液体的容器也不可置于其上，如花瓶等。

小心

维修说明仅是给合格的专业维修人员使用

的。为避免触电危险，除了使用说明书提到的以外，请勿进行任何其他维修。所有维修均须由合格的专业人员进行操作。

1. 请阅读,保存,遵守所有的说明,注意所有的警示。
2. 请勿在靠近水的地方使用本产品。
3. 请用干布清洁本产品。
4. 请勿堵塞通风孔，安装本产品时请遵照厂家的说明，通风孔不要覆盖诸如报纸，桌布和窗帘等物品而妨碍通风。
5. 请勿将本产品安装在热源附近, 如暖气片, 炉子或其它产生热量的设备 (包括功放器)。产品上不要放置裸露的火焰源, 如点燃的蜡烛。
6. 如果产品附带接地插头，请勿移除接地插头的安全装置，接地插头是由火线和零线两个插片及一个接地插片构成。如随货提供的插头不适合您的插座，请找电工更换一个合适的插座。
7. 妥善保护电源线，使其不被践踏或刺破，尤其注意电源插头，多用途插座接设备连接处。
8. 请只使用厂家指定的附属设备和配件。

1. 请只使用厂家指定的或随货销售的手推车,架子,三角架,支架和桌子等。若使用手推

请注意安全放置 推车和设备倾倒

1. 遇闪电雷鸣或长期不使用本设备时，请拔出电源插头。

2. 如果电源线或电源插头受损, 液体流入或异物落入设备内设备遭雨淋或受潮, 设备不能正常运作或被摔坏等, 设备受损需进行维修时, 所有维修均须由合格的维修人员进行维修。

3. 如果产品附带接地插头，本产品应当连接到带保护接地连接的电网电源输出插座上，确保连接电源时一定有可靠的接地保护。

4. 若电源插头或器具耦合器用作为断路装置, 应当保证它们处于随时可方便操作状态。

1. 本产品仅适合用于海拔 2000 米以下和非热带气候条件下的地区。

法律声明

对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失，Music Tribe不负任何责任。技术参数和外观若有更改，恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2024 版权所有。

保修条款

有关音乐集团保修的适用条款及其它相关信息，请登陆community.musictribe.com/support网站查看完整的详细信息。

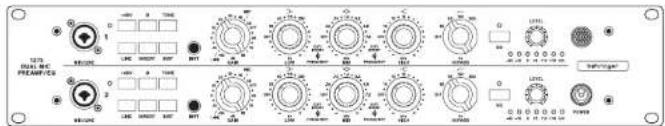

1. Introduction

1270 ELECTRIC PREMPTICS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Welcome!

感谢您购买1273双麦克风前置放大器和均衡器。

1273的灵感源自于20世纪70年代的经典Neve模块，它被许多人视为最好的麦克风前置放大器。

在 1273 中，Behringer 以紧凑但非常易用的格式让这个传奇的双麦克风声音与时俱进。为了满足现代 21 世纪的需求，Behringer 使用优质组件、坚固的设计和现代制造技术，而价格只有原始设备的几分之一。这个经典的现代化版本的将很好地融入当今高科技音频设备的机架，并可靠和无缝地运行。

特性

• 基于经典 1073 设计，带 3 波段均衡器的双通道麦克风前置放大器
  甲类全分立元件，以获得最高的信号完整性
• 定制的 Midas 输入和输出变压器
  · 多功能增益控制，以处理各种类型的输入，包括麦克风、线路和乐器
• 电子控制电阻阶梯式80分贝旋转增益开关，具有极高的精度和低噪音
• 音调功能改变输入变压器阻抗以优化麦克风
• 每个通道均有专用相位、音调、插入、线路、乐器和幻象电源开关
• 电感可切换均衡器部分，具有无源三阶高通滤波器
  低频提升/削减点:35、60、110或220赫兹
  • 中频提升 / 削减点: 360、700、1600、3200、4800 或 7200 赚数
• 搞频提升/削减点:10、12或16千赫兹
  5档电感高通滤波器，每个通道可选择关闭、50、80、160或300赫兹
• XLR/组合连接器上的变压器平衡输入和输出
• 每个通道具有高精度7段发光二极管信号电平计
• 坚固的双机架安装底盘，在便携式应用中经久耐用
• 自动范围通用开关电源

关于本手册

这是1273双麦克风前置放大器和均衡器的操作手册。本手册旨在为您提供拆包、安装、连接、设置和操作说明，帮助您尽快安装并使用设备。为了帮助您熟悉1273，这里有前后面板的说明，以及易于遵循的用户说明。

2. 起步

本节显示如何拆开、安装、连接、打开和配置1273。

该设备的供电电压可能导致触电伤害。在安装、设置或操作本设备之前，请确保已阅读并完全了解本节所有内容，以及本手册前面的重要安全说明。

拆包

小心地拆开 1273 设备。然后，仔细检查 1273 设备，查看运输过程中可能发生的任何损坏迹象，如果发现任何损坏迹象，请立即通知快递员。

检查 1273 设备包装盒中的内容。

请保留原始包装，以防需要将设备退回制造商或供应商，或日后运输或寄送设备。

在安装、设置或操作本设备之前，请确保已阅读并完全了解本手册前面重要安全说明"的所有内容。

安装

警告

在安装或操作设备之前，请参阅底部外壳外部的信息，了解电气和安全信息。

在安装和操作本设备之前，请确保通过电源引脚正确连接到电源插座的保护接地导体。

理想情况下，最好放在凉爽的地方，远离配电设备或其他潜在的干扰源。

请勿将设备安装在通风不良的地方。

请勿将本设备安装在过热、灰尘过多或机械振动过大的位置。请确保设备周围有足够的通风，尽可能将设备远离阳光直射。

仅安装在机架中。

电源

内部电源为开关模式，可自动感知输入的电源电压，并在标称电压在交流100伏至240伏范围内时工作。设备随附适用于设备发货区域的电源插头。

设备应仅使用随附的插头插入电源插座。

确保随附的电源线上的插头牢固地插入装置的电源 IEC 接口上。插拔插头时，请始终摇住插头本身，切勿拉拽电缆，否则可能会损坏插头。切勿用湿手插拔电插头。

搬运设备

在掀起或移动设备时，始终考虑其尺寸和重量。

在移动设备之前，完全将设备电气隔离并断开设备上的所有电缆。

电场

根据联邦通信委员会 (FCC) 规定第 15 部分的要求，“未经合规责任方明确批准的任何更改或修改，可能使用户丧失操作本设备的权限。”

如果该产品处于被音频频率信号 10 赫兹至 20 千赫兹)调制的电磁场中使用，则信视比可能会降低。在极端条件下 4伏/米，90%调制)下，在与调制信号相对应的频率下可发生高达 60 分贝的恶化。

76 1273

Quick Start Guide

77

连接

1273单元使用以下线缆和连接器：

模拟输入：

麦克风/线路输入-变压器平衡XLR和M寸TRS连接器

-300/1200 欧姆麦克风, 10 千欧线缆

-乐器器输入600千欧

模拟输出：

线路输出-变压器平衡XLR和16寸TRS连接器-<80欧姆

电源连接：

IEC 电源输入-100-240 伏交流-50-60 赫兹

有关配合1273设备使用的连接器的更多信息，请参阅第5节“连接”。

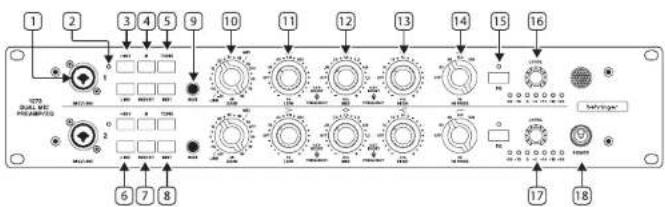

3. 前面板

1 2 3 4 5 9 10 11 12 13 14 15 16 17 18 6 7 8 MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVcc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpc MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVpct MnVsppc

1. 麦克风 / 线路输入(Mic/Line input) - 组合插孔为麦克风/线路设备提供平衡的母 XLR 和 14 寸 TR5 输入连接。还可以使用 14 寸 TS 连接器和 14 寸插座来连接非平衡信号。

2. +48 VLED - 表示 +48 伏幻象电源是否处于活动状态。

3. +48V - 按下将 +48 伏幻象电源用于前后 XLR 输入

4. 0-180°极性反转按钮

5. 音色 TONE) - 改变麦克风输入阻抗，按钮弹出是 1200 欧，按下是 300 欧。

6. 线路 LINE) - 选择要使用的线路输入。此按钮会禁用其他 2 个输入 携克风 / 乐器。

7. 插入 INSERT 上插入点在增益之后，均衡器之前，可用于在均衡器前添加压缩器。

8. 乐器 INST 拉活前面板乐器输入。此按钮会禁用其他 2 个输入麦克风 / 线路，输入变压器也出于乐器路径中，因此使用音调按钮时会产生轻微的温暖效果。

9. 乐器输入 INST Input) - 还可以使用 1/4 寸 TS 连接器和 1/4 寸插座来连接非平衡信号。

10. 增益 GAIN) - 预放大器增益范围为 -20 分贝至 80 分贝, 5 分贝步进。

11. 低频 LOW）- 低频段可通过外部控制调节 ±15 分贝增益。内部控制选择频率：关闭、35 赫兹至 220 赫兹，5 级步进。

12. 中频 MID) - 中频段可通过外部控制调节 ±15 分贝增益。内部控制选择频率: 关闭, 360 赫兹至 7.2 千赫兹, 7 级步进。

13. 高频 HIGH = 高频段可通过外部控制调节 +15 分贝增益。内部控制选择频率：关闭，10 千赫兹至 16 千赫兹，4 级步进。

14. 高通 HIPASS-高通滤波器的控制可设置为: 关闭、50 赫兹、80 赫兹、160 赫兹和 300 赫兹。

15. 均衡器输入 EQIN-切换均衡器是否接入电路。指示灯表示均衡器电路处于活动状态。

16. 输出电平 OUTPUT LEVEL) - 要实现增益开关上指示的全部增益, 必须将电平设置为满 空益开关上设置为 0 分贝时, 0 dBu 输入, 0 dBu 输出。

17. 电平计(METER)-显示从-30分贝到24分贝的输出电平。

18. 电源 POWER) - 打开和关闭设备。拨到上方为打开。

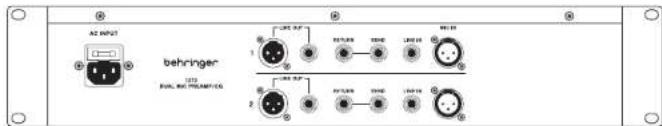

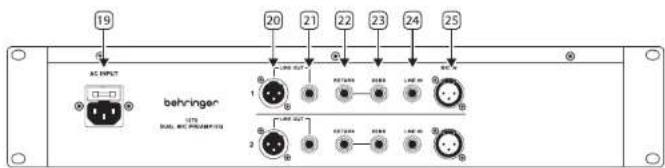

4. 后面板

19 AC INPUT behringer 1 2 20 21 22 23 24 25

1. 电源 POWER > 电源 IEC 插座。

2. 线路输出 LINE OUT | XLR - 平衡公 XLR。

3. 线路输出 LINE OUT TRS - 线路设备的 14 寸 TRS 输出连接。还可以使用 14 寸 TS 连接器和 14 寸插座来连接非平衡信号。

4. 返回 RETURN ⊥ 使用 1/4 寸 TS 输入连接为线路电平设备插入返回。

5. 发送 SEND 1-使用 4 寸 TS 输出连接为线路电平设备插入发送。

6. 线路输入 LINE IN 1-3寸 TRS 输入连接用于线路电平设备的线路输入。

7. 麦克风输入 MICIN) 用于麦克风的 XLR 输入。

78 1273

Quick Start Guide

79

5. 连接

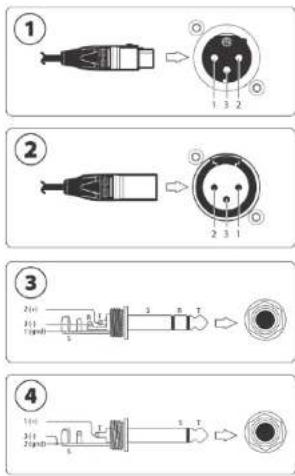

为确保设备正确可靠运行，只应使用高质量的平衡、屏蔽、双绞线音频电缆、XR和16寸连接器外皮应为金属结构，以便它们连接到控制台/蛇形电缆时提供屏蔽，并在适当情况下将引脚1连接到电缆屏蔽层。

平衡线路输出音频连接器。母 XLR 插头和按照以下接线的公 XLR 插座：1 = 接地；2 = 热端；和 3 = 冷端
平衡线路输入音频连接器。公 XLR 插头和按照以下接线的母 XLR 插座: 1 = 接地; 2 = 热端; 和 3 = 冷端
平衡线路输入 / 输出音频连接器。公 TRS 插头连接到按照以下接线的母 TRS 插座：1/ 外皮 = 接地；2/ 尖端 = 热端 (+)；和 3/ 环 = 冷端 (-)。
非平衡线路输入 / 输出音频连接器。公 TS 插头连接到按照以下接线的母 TRS 插座：2、3 / 外皮 = 接地 / 冷端 (-)；和 1 / 尖端 = 热 (+)。

6. 操作

1273 是双通道前置放大器和均衡器。它可以用来从连接的音源中提取各种不同的经典音色。48 伏在每个通道上独立开关，以便使用塞要 48 伏才能工作的麦克风和 D1 盒。前置放大器可以使用增益 (AIN) 控制来过度驱动，从音源输入获得悦耳的丰富读波失真。在这种情况下，通过调低电平 (EVEL) 控制，可以将输出电平恢复到合适的范围。

吉色 (ONE) 按钮会改变麦克风输入的输入阻抗 (200/300 欧姆)，当选择 300 按下)时，声音会变暖一点，这可能更适合铝带麦克风。

乐器输入阻抗为340千欧。输入变压器也在乐器路径中，因此，当使用音调按钮时会有轻微的温暖效果，对于音色较薄的贝司和吉他可能会悦耳。

非平衡插入点允许将其他外部设备如压缩器放置在信号链中均衡器之前。这在跟踪音源时很有用，也是在录音时增加容量的好方法。

如果需要，高通 (HI-PASS) 可用于从信号中去除多余的降噪声，在均衡器从电路中切出时仍处于活动状态。

均衡器部分提供低架功能 将所选频率下方的所有频率削减或提升相同的可调量 1 高架功能 将所选频率上方的所有频率削减或提升相同的可调量 1 以及中频削减 / 提升 应用“钟形曲线”削减或提升所选频率 1

每个输入的前后 XLR 和线路输入不应同时使用。

Specifications

音频输入
麦克风
类型	前2xXLR,变压器平衡后2xXLR,变压器平衡
阻抗	300Ω/1200Ω,平衡
最大输入电平	+19 dBu
增益	-20至80dB
麦克风等效输入噪声@80分贝增益,22赫兹至22千赫兹	-125 dBu未加权
共模抑制比@60分贝增益	>90 dB
线路
类型	前2x3/4寸TRS组合插座,变压器平衡后2x3/4寸TRS,变压器平衡
阻抗	10 kΩ,平衡
最大输入电平	+30 dBu衰减-34 dB)
增益	-20至80dB
共模抑制比@0分贝增益>80dB
乐器
类型	前2x3/4寸TRS,变压器高阻
阻抗	600 kΩ,非平衡
最大输入电平	+30 dBu衰减-20 dB)
增益	-20至80dB
插入返回	2x3/4寸TS
音频输出
类型	2xXLR,3/4寸TRS,变压器平衡
阻抗	<80欧姆平衡
最大输出电平	+28 dBu
插入发送	2x14*TS
系统指标
频率响应 班克风)	20 Hz to 20 kHz, ±0.5 dB
频率响应 线路和乐器)	20 Hz to 20 kHz, ±1 dB
失真 THD+N)	<0.01% @1 kHz, +4 dBu<0.07% 50 Hz - 20 kHz, +4 dBu
噪声	< -83 dBu (20 Hz - 20 kHz未加权)
动态范围	>102 dB典型 20 Hz - 20 kHz未加权)
电路甲类放大器,电磁均衡器

均衡器部分
高通滤波器	50/80/160/300 Hz 18 dB / 倍频程)
低频段频率范围	35/60/110/220 Hz
提升/削减	±15 dB
中频段频率范围	360/700/1600/3200/4800/7200 Hz
提升/削减	+15 dB
高频段频率范围	10/12/16 Hz
提升/削减	±15 dB
控制
按钮	2x48伏幻象电源2x极性倒置2x合调2x线路2x插入2x插入2x均衡器输入
控制	2x增益-20至80dB2x低频±15dB,至220Hz2x中频±15dB,至7.2千Hz2x高频±15dB,至16千Hz2x高通,关闭、50Hz、80Hz、160Hz、300Hz2x输出电平,零关闭)至0dB
开关电源开关
功率要求:
供电电压	100-240V~,50/60Hz
功耗	22W max
保险丝	T1AH250V
电源连接	标准IEC插座
指示灯电源
物理
标准工作温度范围	5°C-45°C(41°F-113°F)
尺寸高×宽×深)	88x483x165mm(3.4x19.0x6.5°)
重量	5.34kg(11.77lbs)
