BRUKSANVISNING 1273 BEHRINGER

Viktiga säkerhetsanvisningar

Varning Uttag markerade med symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade ¼" TS- kontakter. All annan installering eller

modifikation bör endast utföras av kompetent personal.

Denna symbol, var den än förekommer, varnar för närvaron av farlig, oisolerad spänning inuti höljet - spänning som kan vara tillräcklig för att utgöra en risk för stöt.

Den här symbolen hänvisar till viktiga punkter om användning och underhåll i den medfälljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet Minska risken för elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer.

Försiktighet För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet Serviceinstruktionen är enbart avsedd för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

Varning Vänligen se informationen på utsidan av bottenhöljet för elektrisk och säkerhetsinformation innan du installerar eller använder enheten.

1. Vänligen läs och följ alla instruktioner och vamingar noggrant.
2. Håll apparaten borta från vatten (utom för utomhusprodukter).
3. Rengör endast med en torr trasa.

10 1273

1. Blockera inte

ventilationsöppningarna. Installera inte i trånga utrymmen. Installera endast enligt tillverkarens anvisningar.

1. Skydda nätkabeln från

skador, särskilt vid kontakter och apparatkontakten.

1. Installera inte nära värme källor som element, värmeregistrar, spisar eller andra apparater (inklusive förstärkare) som producerar värme.

2. Förstör inte säkerhetsfunktionen hos den polariserade eller jordade kontakten. En polariserad kontakt har två blad varav ett är bredare än det andra (endast för USA och Kanada). En jordad kontakt har två blad och en tredje jordningsstift. Det breda bladet eller det tredje stiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för att byta ut det föräldrade uttaget.

3. Skydda nätkabeln från skador, särskilt vid kontakter och apparatkontakten.

4. Använd endast tillbehör och tillbehör som rekommenderas av tillverkaren.

10. Använd

endast specificerade vagnar, ställ, stativ, fästen eller bord. Var försiktig för att

förhindra vältningsrisk när du flyttar vagnen/apparatkombinationen.

1. Koppla ur under åskväder eller om enheten inte används under en längre tid.

2. Använd endast kvalificerad personal för service, särskilt efter skador.

3. Apparaten med skyddsjordanslutning ska anslutas till ett vägguttag med skyddsjordanslutning.

4. Om nätkontakten eller en apparatkoppling används som frånkopplingsanordning måste frånkopplingsanordningen vara lätt åtkomlig.

5. Undvik installation i tränga utrymmen som bokhyllor.

6. Placera inte öppna lågor, som tända ljus, på apparaten.

7. Driftstemperaturområde 5°C till 45°C (41°F till 113°F).

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget anvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregäende meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på community.musictribe.com/support.

Tack för ditt köp av den dubbla mikrofonförstärkaren 1273 med EO.

1273 är inspirerad av de klassiska Neve-modulerna från 1970-talet, som av många anses vara de bästa mikrofonförstärkare som finns. Med 1273 uppdaterar Behringer detta legendariska dubbla mikrofonljud i ett kompakt men mycket användbart format. Für att uppfylla tjugohundratalets krav använder Behringer förstklassiga komponenter, robust design och modern tillverknigtingteknik för att erbjuda denna produkt till en bräckel av prisret for en vintage- enhet. Denna moderniserade version av en klassiker passar in mycket tra i ett rack tillsammans med dagens högteklogniska ljudratrustning och funggerar tillfällitilit und smidigt.

Funktioner...

• Tvåkanalig mikrofonförförstärkare med trebands equalizar, baserad på den klassiska 1073-modellen
  • Helt separata klass A-kretsar för högsta signalintegritet
  • Specialbyggda ingångs- och utgångstransformatorer från Midas
• Mångsidiga gain-kontroller för hantering av olika typer av insignaler inklusive mik, linje och instrument
• Elektroniskt styrd motståndsstegindelad 80 dB gain -vridomkopplare für extrem precision och lågt brus
  • Tonfunktion förändrar ingångstransformatoms impedans för milk-optimering
• Separata Phase-, Tone-, Insert-, Line-, Instrument- och Phantom Power-omkepplare för varje kanal
• Induktorbaserad växlingsbar equalizerdel med ett passivt tredje ordningens högpassfilter
  • Förstärkning/bortlagning av låga frekvenser vid 35, 60, 110 eller 220 Hz
  • Förstärkning/bortlagning av medelhöga frekvenser vid 360, 700, 1 600, 3 200, 4 800 eller 7 200 Hz
  • Förstärkning/borttagning av höga frekvenser vid 10, 12 eller 16 kHz
• Induktorbaserat högpassfilter med fem positioner: avstängt, 50, 80, 160 eller 300 Hz för respektive kanal
  • Transformatorbalanserade ingångar och utgångar i XLR-/kombinationskontakter
  • Signalnivåmätare med sju lysdiodsegment med hög precision för varje kanal
• Robust 2U-rackmonteringschassi för hållbarhet vid portabel användning
• Universell SMPS-strömförsörjning med mätområdesautomatik

Om denna bruksanvisning

Detta är bruksanvisningen för den dubbla mikrofontförstärkaren 1273 med EQ. Denna bruksanvisning är avsedd att hjälpa dig att installera och börja använda enheten så snabbt som möjligt genom att ge dig uppacknings-, installations-, anslutnings-, inställnings- och användnings-anvisningar. Sorn hjälp till dig att för att du ska kunna bekanta dig med 1273 finns en beskrivning av den främre och den bakre panelen samt lättbegnpliga anvisningar for användningen.

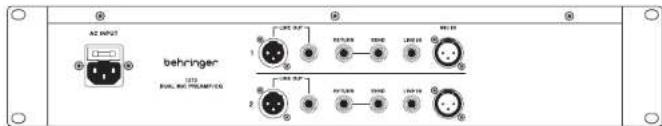

2. Så här Kommer du igång

A2 INP21 behringer 1315 RVL. RCL. (RCAV) 100 1 2 BEH 100 BEH 100 BEH 100 BEH 100

1273

I det här avsnittet beskrivs hur du packar upp, installerar, ansluter, startar och konfigurerar 1273.

Denna utrustning strömförsörjs med en nättpänning som kan orsaka personskador genom elektriska stötar. Innan du installerar, ställer in eller använder denna utrustning, se till att du har läst och fullständigt förstår hela det här avsnittet och "Viktiga säkerhetsanvisningar" i början av denna bruksanvisning.

Packa upp

Packa försiktigt upp 1273-enheten. Kontrollera sedan 1273-enheten noga för att se om det finns några tecken på skador som kan ha uppslått under transporten och meddela sedan transportören omedelbart om du uppläcker några skador.

Kontrollera innehålet i 1273-enhetsutrustningspaketet.

Behåll originalförpackningen om du skulle behöva returnera utrustningen till tillverkaren eller leverantören eller transportera eller skicka enhelen senare.

Innan du installerar, ställer in eller använder denna utrustning, se till att du har läst och fullständigt förstår alla "VIKTIGA SÄKERHETSANVISNINGAR" I början av detta dokument.

Installation

WARNING

Se informationen på utsidan av det nedre höljet för elektrisk information och säkerhetsinformation innan du installerar eller använder enheten.

Innan du installerar och använder denna utrustning ska du se till att den är korrekt ansluten till skyödsjordledaren i strömförsörjningsuttaget via varje strömförsörjningskabel.

Miljön ska helst vara sval och avskild från kraftöverföringsutrustning och andra möjliga störningskällor.

Installera inte utrustningen på platser med dålig ventilation.

Installera inte denna utrustning på en plats som utsätts för hög värme, damm eller mekaniska vibrationer. Se till att det finns tillräcklig ventilation runt utrustningen. Förvara om möjligt utrustningen så att den inte utsätts för direkt solljus.

Montera endast i rack.

Strömförsörjning

De interna strümförsörjningsaggregaten är av typen SMPS, som automatiskt känner av den ingående nätspänningen och fungerar när den nominella spänningen är mellan 100 VAC och 240 VAC. De korrekta anslutningskontakterna för det område dit enheten levererats medföljer enheten. Utrustningen får bara anslutas till strümförsörjningsuttaget via de medföljande kontakterna.

Se till att kontakten på den medföljande strömfärsürjningskabeln sitter fast ordentligt i IEC-strömuttaget på enheten. När du sätter i eller drar ut en kontakt ska du alltid hålla i själva kontakten och aldrig i kabeln, eftersom denna då kan skadas. Sätt aldrig i och dra aldrig ut en elektrisk kontakt med väta händer.

Hantera utrustningen

Ta alltid hänsyn till utrustningens storlek och vikt när du lyfter eller flyttar den.

Isolera utrustningen elektriskt helt och hållet och koppla ur alla kablar från utrustningen innan du flyttar den.

Elektriska fält

I del 15 av FCCs regler och föreskrifter sägs följande: "... ändringar eller modifieringar som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden skulle kunna göra användaren oberättigad att använda utrustningen."

Om denna produkt skulle användas i ett elektromagnetiskt fält som amplitud moduleras av en ljudfrekvenssignal (20 Hz till 20 kHz) kan signal-brusförhållandet försämras. Försämning med upp till 60 dB vid en frekvens som motsvarar modulationssignalen kan upplevas under extrema förhållanden (3 V/m, 90 % modulation).

58 1273

Quick Start Guide

59

Inkoppling

För 1273-enheten används följande kablar och kontakter:

Analoga Ingångar:

Mik-/linjeingång - Transformatorbalanserade XLR- och 6,3 mm TRS-kontakter

-300/1200.0 mik. 10 k0 linje

- Instrumentingang 600 kΩ

Analoga utgångar:

Linjeutgång - Transformatorbalanserade XLR- och 6,3 mm TRS-kontakter - <80 D

Strömförsörjningsanslutningar:

IEC-strömförsörjningsingång – 100–240 V AC –50–60 Hz

Mer information om de kontakter som används tillsammans med 1273-enheten, se avsnitt 5. Kontakter.

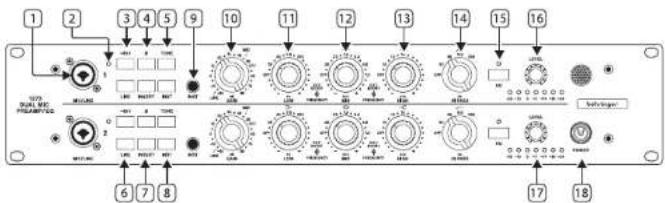

3. Främre panel

1 2 3 4 5 9 10 11 12 13 14 15 16 2078 RUBS PUMBER MINT/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF OFF/REF 6 7 8 17 18

1. Mic/Line input – Kombinationsuttag med balanserade XIR-honut tag och 6,3 mm TRS-ingångsanslutningar för mik-/linjeutrustning. Obalanserade signaler kan också anslutas genom användning av 6,3 mm TS-kontakter med 6,3 mm-chassikontakterna.

2. +48 V LED - Indikerar om +48 V fantommatning är aktiv.

3. +48 V - Tryck för att använda +48 V fantommatning för de främre och bakre XLR-ingångarna

4. 3 – Knapp för 180° polaritetsväxling.

5. TONE – Detta ändrar ingångsimpedansen för mikrofoningången, om knappen är ute är den 1200 Ω, om den är intryckt är den 300 Ω.

6. LINE – Anger den linjeingång som ska användas. Denna knapp inaktiverar de andra två ingångarna (Mic/Inst).

7. INSERT – Insert-punkten är efter gain, före EQ och kan användas för att lägga till en kompressor före EQ.

8. INST – Aktiverar den främre panelens instrumentingång. Denna knapp inaktiverar de andra två ingångama (Mic/Line). Ingångstransformatorn är också i instrumentsignalvägen, därför kommer ljudet att bli lite vamare när tone-knappen används.

9. INST Input - Obalanserade signaler kan också anslutas genom användning av 6,3 mm TS-kontakter med 6,3 mm-chassikontakterna.

10. GAIN – Förförstärkaren har ett gain-intervall på -20 dB till 80 dB I steg om 5 dB.

11. LOW – Det låga bandet gain-justeras med ±15 dB med den yttre kontrollen. Med den inre kontrollen väljs frekvensen: Off, 35 Hz till 220 Hz i fem steg.

12. MID – Mellanbandet gain-justeras med +15 dB med den yttre kontrollen. Med den inre kontrollen väljs frekvensen: Off, 360 Hz till 7,2 kHz i sju steg.

13. HIGH – Det höga bandet gain-justeras med ±15 dB med den yttre kontrollen. Med den inre kontrollen väljs frekvensen: Off, 10 kHz till 16 kHz i fyra steg.

14. HI PASS – Kontrollen för högpassfiltret kan ställas in på: Off, 50 Hz, 80 Hz, 160 Hz och 300 Hz.

15. EQ IN – Koppla in och ur EQ i kretsen. Lysdioden indikerar att EQ-kretsen är aktiv.

16. OUTPUT LEVEL - För att få den fullständiga gain som indikeras på gain-omkopplaren måste nivån ställas in på fullständig (0 dBu in, 0 dBu ut för 0 dB på gain-omkopplarinställningen).

17. METER—Visar utgângsnivă från -30 dB till 24 dB.

18. POWER – Slå på och av enheten. Upp är PÅ.

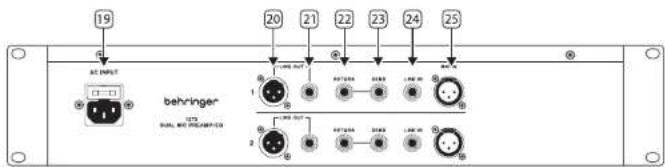

4. Bakre Panel

19 AC INPUT behringer AC INPUT 20 21 22 23 24 25 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

1. POWER – IEC-strömforsörjningsuttag.

2. LINE OUT XLR - Balanserad XLR-hane

3. LINE OUT TRS – 6,3 mm TRS-utgångsanslutningar för linjeutrustning. Obalanserade signaler kan också anslutas genom användning av 6,3 mm TS-kontakter med 6,3 mm-kontaktema.

4. RETURN – Insert-retur med 6,3 mm TS-ingångsanslutningar för linjeniväutrustning.

5. SEND – Insert-send med 6,3 mm TS-utgångsanslutningar för linjeniväutrustning.

6. LINE IN – Linjeingång med 6,3 mm TRS-ingångsanslutningar för linjenivåutrustning.

7. MIC IN - XLR-ingáng för mikrofoner.

60 1273

Quick Start Guide

61

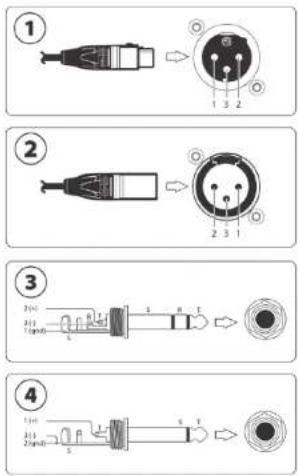

5. Kontakter

För att säkerställa att utrustningen fungerar på ett korrekt och tillförlitligt sält bör endast högkvalitativa balanserade, skärmade partvinnade ljudkablar användas. XLR- och 6,3 mm-kontakthöljena bör vara av metall så att de ger avskärmning när de anslots till mixerbordet/multikabeln, och när så är lämpligt bör de ha stift 1 anslutet till kabelskärmningen.

1 Balanserad linjeutgångsljudkontakt. XLR-honkontakt och XLR-chassihankontakt med följande pinouts: 1 = jord, 2 = plus och 3 = minus

2 Balanserad linjeingångsljudkontakt. XLR-hankontakt och XLR-chassihonkontakt med följande pinouts: 1 = jord, 2 = plus och 3 = minus.

3 Balanserad linjeingångs-/utgångsljudkontakt. TRS-hankontakt till hona. TRS-chassikontakt med följande pinouts: 1/hylsa = jord, 2/spiets = plus (+) och 3/ring = minus (-).

Obalanserad linjeingångs-/utgångsljudkontakt. TS-hankontakt till hona. TRS-chassikontakt med följande pinouts: 2, 3/hylsa = jord/minus (-) och 1/spets = plus (+).

6. Användning

1273 är en förforstärkare med tubbla kanaler och equalizer. Den kan användas för att få fram olika klassiska ljud från de annlutna källorna. 48 V ställs in separat för varje kanal för att göra det müjligt att använda mikrofener och DI-boxar som kräver 48 V. Det går att överstry förförstärkaren med GAIN-kontrollen för att få fram en fyllig harmonisk distorsion från källisignalen, vilket kan inte ett ljud som är behagligt att lyssna på. I detta fall kan utgångsinän för nå med till hanterbara nivåer genom nedetragning av LEVEL-kontrollen. TONE-knappen andra ingångsimpedansen för mikroforningången (1 200/300 Ω). Ljudet kommer att bli lite varmare när 300 väljs (Intryckt), vilket kan passa bättre för handmikrofener.

Instrumentingångsimpedansen är 340 kΩ. Ingångstransformatom är också i instrumentsignalvägen, och därför blir ljudet lite varmare när tone-knappen används, vilket kan låta bra på bas och gitarrer när ljudet är lite tunt.

Den obalanserade insert-punkten gör det möjligt att placera annan extern utrustning i signalkedjan före EQ:n, till exempel en kompressor. Detta är användbart vid inspelning av källor och ett bra sätt att öka tillgångligt headroom vid inspelning.

HI-PASS kan användas för att ta bort överflödigt brum från signalen om det behövs och är fortfarande aktivt om EQ kopplas bort från kretsen.

EQ-delen har en Low Shelf-funktion (borttagning eller förstärkning av alla frekvenser med samma justerbara grad under den valda frekvensen), en High Shelf-funktion (borttagning eller förstärkning av alla frekvenser med samma justerbara grad över den valda frekvensen) och en Mid Cut/Boost som tillämpar borttagning eller förstärkning enligt en klockformad kurva vld den valda frekvensen.

De främre och bakre XLR- och linjeingångarna för varje ingång ska inte användas samtidigt.

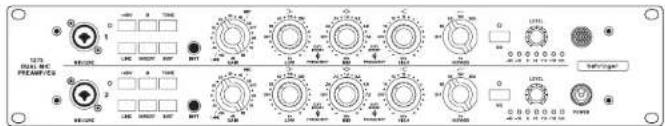

1. Wstęp

1270 ELECTRIC PREAM/CE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Witamyl

Registrera din nya Music Tribe-utrustning direkt efter att du köpt den genom att besöka musictribe.com. Att registrera ditt köp med vårt enkla onlineformulär hjälper oss att behandla dina reparationsanspråk snabbare och mer effektivt. Läs också villkoren i vår garanti, om tillämpligt.

1. Fel. Om din Music Tribe-auktoriserade återförsäljare inte finns i din närhet kan du kontakta Music Tribe Authorized Fulfiller för ditt land listat under "Support" på musictribe.com. Om ditt land inte är listat, kontrollera om ditt problem kan hanteras av vår "Onlinesupport" som också finns under "Support" på musictribe.com. Alternativt kan du skicka in ett online-garantianspråk på musictribe.com INNAN du returnerar produkten.

2. Strömanslutningar. Innan du ansluter enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Felaktiga säkringar måste bytas ut mot säkringar av samma typ och märkning utan undantag.
