用户手册 PT-C HILTI

根据 SJ/T 11364-2014 的有害物质材料披露

根据 SJ/T 11364-2014 的有害物质材料披露

• 注意！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵守，可能會導致觸電、火災和/或嚴重傷害的風險。妥善保存操作說明書，包括所有說明、安全性和警示注意事項，以備日後使用。
• HILTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
• 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選操作說明書中標示符號的連結或QR碼。
• 將產品交予他人時，必須連同本操作說明書一併轉交。

僅適用於台灣

進口商：喜利得股份有限公司

地址：新北市板橋區

新站路16號24樓22041

電話: [phone]

1.2 已使用的符號解釋

1.2.1 警告

警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：

危险

危險！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意！

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

1.2.2 操作說明中的符號

本操作說明中採用以下符號：

1.2.3 圖解中的符號

圖解中採用了以下符號：

3 圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中，這些工作步驟或元件以對應的數字明顯顯示，例如(3)。

概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。

本符號是為了讓您在操作本產品時可以注意某些重點。

1.3 產品專屬符號

1.3.1 一般符號

與產品相關的符號。

Li-Ion

若產品上有此符號，代表產品已通過該認證機構的認證，適用於美國和加拿大市場。

1.3.2 警告標誌

警告標誌警告危險。

磁場警告

1.4 產品上 / 包裝上貼紙

WARNING

AVERTISSEMENT

請注意使用鈕扣電池的警告指示。→頁次771

1.5 產品資訊

HILSTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

類型名稱和序號都標示於額定銘牌上。

在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。

產品資訊

熱像儀 PT-C
產品代別 01
序號

1.6 符合聲明

基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。

技術文件已歸檔：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany

2 安全性

2.1 掃描工具一般安全操作說明

警告！請詳閱所有的安全預防措施及其他說明。如果不恰當地使用掃描工具，則可能會產生危險。若未遵守安全說明及其他說明，可能導致掃描工具損壞及 / 或人員重傷。

保留所有的安全操作說明及資訊以供日後參考。

工作區域安全

▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。
不可在容易發生爆炸的環境中使用本產品，例如有可燃性液體、瓦斯或粉塵存在的環境。
使用本產品時請勿讓旁觀者、兒童與訪客靠近。
▶ 僅可在指定的使用限制範圍內使用本產品。

遵守所在國家的意外事故防範法規。

電力安全

▶ 請勿讓產品暴露在雨中或潮濕的環境下。水氣滲入會造成短路、觸電、燙傷或爆炸。
▶ 雖然本產品具有防潮設計，但在放入攜帶盒前，應先將產品擦乾。

人員安全

操作掃描工具時，請提高警覺，注意進行中的工作並保持冷靜。您若感到疲倦或仍處於藥品、酒精或藥物的影響，請勿使用本掃描工具。如使用本掃描工具稍有不慎，可能會導致嚴重傷害。
▶ 請避免不當的姿勢。隨時站穩並維持平衡。
▶ 請穿戴個人防護裝備。穿戴個人防護設備可減少受傷危險。
- 勿使用任何失效的安全保護裝置，並請勿移除任何標示或警告標誌。
避免機具意外啟動。當您連接充電電池、拿起或攜帶時，請確保掃描工具已關閉。
請依據本說明以及本裝置類型專有的規定使用本產品及配件。請考量工作條件以及欲進行的工作。將產品用在原目的外之用途可能會造成危險。
即便您已多次使用並熟悉本掃描工具，仍請勿疏於安全意識及輕忽掃描工具安全規範。粗心大意可能會在轉瞬間即造成嚴重傷害。
本掃描工具不可靠近醫療裝置使用。

掃描工具的使用與操作

▶ 僅在本產品和配件能正常運轉時使用。
不使用掃描工具的時候，請貯放到兒童拿不到的地方。請勿讓不熟悉本產品或本說明的人員操作產品。掃描工具在經驗不足的使用者手中是很危險的。
請細心地維護掃描工具。檢查移動性零件是否正常運作且未卡住，並確定沒有零件破裂或損壞，如此一來才不會影響掃描工具的操作。如果掃描工具受損，請先修理再使用。很多意外便是因掃描工具維護不當所引起。
在任何情況下都不得修改或改裝本產品。進行未經Hilti許可之變更或修改會限制使用者該產品的使用權利。
在重要的測量前，以及在掉落或受到其他機械物體撞擊力後，使用者應檢測掃描工具的準確度。
▶ 基於套用的原則，某些周圍環境可能會影響測量結果。這包括例如靠近能產生強烈磁場或電磁場的設備、震動和溫度改變。
- 快速變化的測量條件可能會導致錯誤的測量結果。
將產品從很冷移到溫暖的環境，或從很熱移到冰冷的環境時，使用前應先讓產品適應溫度。溫差過大可能會導致操作及測量結果錯誤。
- 使用轉接器或其他配件時，請確定配件已確實架好。
▶ 雖然本掃描工具設計可在不良的工作環境中使用，但仍應像其他光學產品（如雙目鏡、眼鏡、相機）般謹慎使用。
▶ 請遵守規定的操作與貯放溫度。

2.2 其他安全須知

▶ 勿嘗試以任何方式改裝產品或配件。
▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。
▶ 請保護本測量工具，避免受潮和陽光直射。
▶ 請注意本測量工具是否正確地適應新環境的條件。溫度波動可能使適應新環境的時間長達60分鐘。例如：將本測量工具存放在低溫的車內，然後在溫熱的建築物內進行測量。
對本測量工具進行保護措施，特別是要避免紅外線鏡頭、喇叭和麥克風區域受到濕氣、雪、灰塵和髒污的影響。接收鏡頭可能會起霧或髒污，造成測量結果錯誤。錯誤的裝置設定和其他的大氣因素可能導致測量錯誤。顯示的物件溫度可能太高或太低，因此導致人員誤觸。
▶ 熱影像上的溫度差異太大可能導致，即便是高溫也可能以與低溫相關的顏色顯示。觸摸這樣的表面可能造成燙傷。
▶ 設定的放射率和物件的放射率相符時，溫度測量才會正確。顯示的物件溫度可能太高或太低，因此導致人員誤觸。
▶ 請勿將本測量工具直接對準太陽或 CO_2 高功率雷射器。否則可能導致探測器受損。
磁鐵請勿靠近醫療植入物或其他醫療裝置，例如：心律調節器或胰島素泵。磁鐵會產生可能影響醫療植入物或醫療裝置功能的磁場。
本測量工具請遠離磁性資料儲存裝置和磁性高靈敏器材。磁鐵可能導致無法挽救的資料遺失。
▶ 請勿將產品靠近耳邊。產品的音量可能造成傷害及聽力損失。

2.3 小心處裡與使用鈕扣電池

▶ 絕不可吞食鈕扣電池。若誤食鈕扣電池，2小時內便可能因體內嚴重腐蝕而致死。
請確保電池遠離兒童。若懷疑鈕扣電池被吞下或塞入身體的其他開口內，請致電當地的毒物緊急呼叫中心，以取得治療資訊。
更換鈕扣電池時，請務必依規定進行更換。請注意必須根據極性（+和-）將鈕扣電池正確裝入。否則會有爆炸風險。
請始終完全關閉鈕扣電池匣。若無法牢牢地關閉鈕扣電池匣，則不可再使用本產品，並請取出鈕扣電池。將鈕扣電池放置在兒童無法取得之處。
不可混合新舊、不同品牌或類型（如鹼性、鋅碳或可充電式）的鈕扣電池使用。
▶ 請僅使用本操作說明書所列的鈕扣電池。請勿使用其他鈕扣電池或其他電源供應裝置。
非重複充電式鈕扣電池不可重新充電。鈕扣電池可能洩漏、爆炸、燃燒和導致人員受傷。
請勿強行放電、充電、拆解或燃燒鈕扣電池。請勿將鈕扣電池加熱至超過製造商所規定的最高溫度。否則有可能因氣體逸出、洩漏或爆炸而有人員受傷之虞，並可能導致化學燒傷。
從長期不使用的產品中取出鈕扣電池，並立即根據當地法規回收或處理。不可將鈕扣電池丟棄在家庭垃圾中或將其燃燒。
取出已用過的鈕扣電池並立即根據當地法規進行回收或處理。將鈕扣電池放置在兒童無法取得之處。不可將鈕扣電池丟棄在家庭垃圾中或將其燃燒。已無電力的鈕扣電池可能已非密封狀態，產品有損壞之虞或者人員亦可能因此受傷。
已用過的鈕扣電池也可能導致嚴重的傷害甚至死亡。對已用過和新的鈕扣電池應該同樣謹慎處理。
已受損的鈕扣電池不得接觸到水。外洩的鋰一會與水結合而產生氫氣，現場可能因而失火、爆炸或造成人員受傷。

2.4 小心處理和使用電池

請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請使用狀態完好無損的電池。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
- 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。

請遵守適用於運輸、存放和使用鋰離子電池的專用指令。→頁次782

請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。

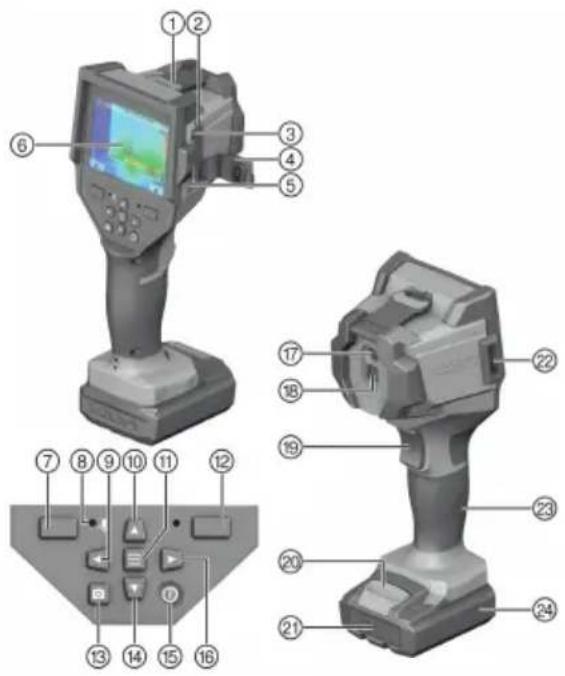

3.1 產品總覽

① 攝影鏡頭與紅外線感測器的護蓋
② 鈕扣電池座
③ 鈕扣電池座螺絲
④ USB埠護蓋
⑤ USB埠；Type-C
⑥ 顯示器
⑦ 左側功能按鈕
⑧ 麥克風
⑨ 左按鈕
⑩ 上按鈕
⑪ 測量功能按鈕
⑫ 右側功能按鈕
⑬ 儲存按鈕
⑭ 下按鈕
⑮ On/off按鈕
⑯ 右按鈕
⑰ 攝影鏡頭
⑱ 紅外線感測器
⑲ 測量開始 / 暫停鈕
⑳ 電池拆卸鈕
⑳ 電池充電狀態顯示幕
②2 喇叭
⑳ 握把
⑳ 電池

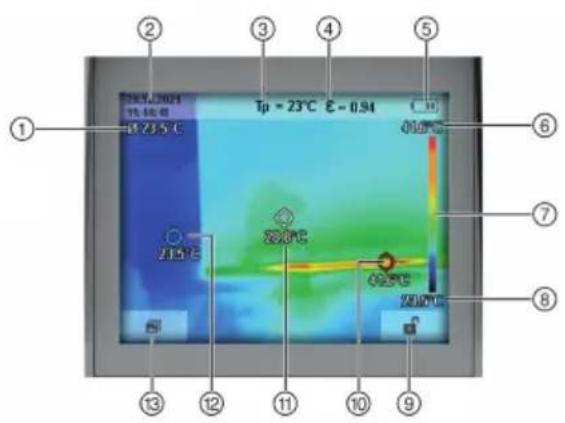

3.2 顯示器概覽 2

1 2 3 4 5 6 7 8 9 10 11 12 13 23.5℃ 20.0℃ 20.0℃ 23.5℃ Tp = 23℃ E = 0.94

① 平均溫度顯示
② 時間 / 日期顯示
③ 反射溫度顯示
④ 放射率顯示
⑤ 電池充電狀態顯示
⑥ 測量區域中最高表面溫度顯示
⑦ 温度標尺
⑧ 測量區域中最低表面溫度顯示
⑨ 右側功能按鈕目前功能顯示（示例：溫度標尺自動 / 固定切換）
⑩ 熱點顯示（視野中測得最高溫的點，示例）
⑪ 具溫度顯示的十字線
⑫ 冷點顯示（視野中測得最低溫的點，示例）
⑬ 左側功能按鈕目前功能顯示（示例：打開影像庫

3.3 預期用途

此處所述產品為熱像儀。熱像儀用於無接觸式測量表面溫度。所示熱影像將顯示熱像儀視野的溫度分佈，可藉此以不同的顏色區分溫度差異。如此即可在專業應用時，無接觸式檢查表面和物件的溫度差異或溫度異常，讓零組件和 / 或非預期的弱點明顯可見，包括：

• 隔熱裝置和絕緣裝置（例如：尋找熱橋）
• 地板和牆內已啟動的加熱管線和熱水管線（例如：地板加熱器）
• 過熱的電子零組件（例如：機箱中的保險絲或端子）
• 故障或受損的機床部件（例如：因滾珠軸承故障導致的過熱）

本測量工具適用於室內外區域。美國 / 加拿大：本測量工具僅可於室內使用。

• 本產品限使用B 12Hilti系列鋰電池。Hilti建議本產品使用此表格中所列的電池。
• 僅可使用此表格中所列Hilti系列的電池充電器為電池充電。

3.4 使用限制和不當使用

本測量工具不適用於測量氣體溫度。

本測量工具不得用於人類或動物醫療之用途。

3.5 供貨內容

熱像儀、USB傳輸線、鈕扣電池（產品內）、操作說明書

關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group

3.6 充電狀態顯示

按下電池拆卸鈕後，將會顯示鋰電池的充電狀態。

狀態 意義
亮4個LED。 充電狀態:75 %至100 %
3個LED亮起。 充電狀態:50 %至75 %
2個LED亮起。 充電狀態:25 %至50 %
1個LED亮起。 充電狀態:10 %至25 %
1個LED閃爍。 充電狀態:< 10 %

按下控制開關時將不會顯示電池的充電狀態。

4 技術資料

4.1 技術資料

紅外線感測器解析度		256 x 192 px
熱靈敏度(平均值符合VDI 5585標準)		≤ 0.05 K
光譜範圍		8 μm ... 14 μm
視野(FOV)(符合VDI 5585標準)		40° x 30°
焦距(符合VDI 5585標準)		≥ 0.3 m
對焦方式		定焦
熱影像畫面更新率		9 Hz
表面溫度測量範圍(符合VDI 5585標準)		-20 °C ... 600 °C
表面溫度測量準確度(符合VDI 5585標準)(環境溫度20 °C ... 23 °C (68 °F ... 73 °F)、放射率>0.999、測量距離0.3 m (1 ft)、口径60 mm (2.36 in)、運作時間>5 min,加上使用上的偏差)	-20 °C ... ≤ 10 °C4 °F ... ≤ 39 °F)	(±4 °C
	>10 °C ... ≤ 100 °C	(>39 °F ... ≤ 212 °F)
	>100 °C (>212 °F)	±2 %
溫度解析度		0.1 °C
高於基準高度的最大操作高度		2,000 m
最大相對空氣濕度		90 %
汙染等級符合IEC 61010-1		2
顯示器類型		TFT
顯示器對角線尺寸		3.5 in
顯示器解析度		320 x 240 px
圖檔格式		.jpg
音檔格式		.wav
每次執行儲存時實際儲存的元件		1張熱影像(螢幕截圖)、1張含有溫度值的視覺實景圖、1則語音註釋(視情況)
內部影像儲存裝置的最大圖片數量		600
內部影像儲存裝置各含10秒語音註釋的最大圖片數量		350
內建攝影鏡頭解析度		640 x 480 px
使用電池B 12-30的連續工作時間(環境溫度20 °C ... 30 °C (68 °F ... 86 °F))		6 h
USB連接介面		Type C, USB 2.0
鈕扣電池		CR2032 (3 V鋰電池)
防護等級(不含電池,直立放置)		IP 54
重量依據EPTA-Procedure 01不含電池		500 g
尺寸(長x寬x高)		115 mm x 102 mm x 231 mm
操作時的環境溫度		-10 °C ... 45 °C
貯放溫度		-20 °C ... 70 °C

4.2 電池

電池操作電壓	10.8 V
電池重量	請參閱「預期用途」章節
操作時的環境溫度	-17 °C ... 60 °C
貯放溫度	-20 °C ... 40 °C
電池充電啟動溫度	-10 °C ... 45 °C

5 工作場所的準備工作

警告

有受傷的風險！因意外啟動

置入電池前，請確認產品已關閉。
在調整機具或變更配件前請先將電池拆下。

請遵守本文件中與產品上的安全說明和警告。

5.1 為電池充電

1. 電池充電前，請閱讀充電器的操作手冊。
2. 確認電池的接點和充電器的接點清潔且乾燥。
3. 請使用經認可的充電器對電池充電。 → 頁次 772

5.2 置入電池

警告

有受傷的危險 因短路或電池掉落！

• 置入電池前，請確認電池的接點及產品的接點上無任何異物。
  ▶ 確認電池已確實咬合。

• 初次使用前，請將電池完全充電。

• 將電池推入產品中，直到聽到卡入聲。
• 請檢查電池是否安裝牢固。

5.3 卸下電池

1. 按下電池拆卸鈕。
2. 將電池從產品卸下。

5.4 防墜安全裝置

警告

有受傷的危險 因工具和/或配件掉落所致！

• 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。
  每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。
  ▶ 請勿將工具繫繩吊環固定於皮帶掛鉤上。請勿透過皮帶掛鉤來提起本產品。

請您遵守各國的高處作業規範。

請僅使用Hilti工具繫繩吊環#2261971，作為本產品的防墜保護。

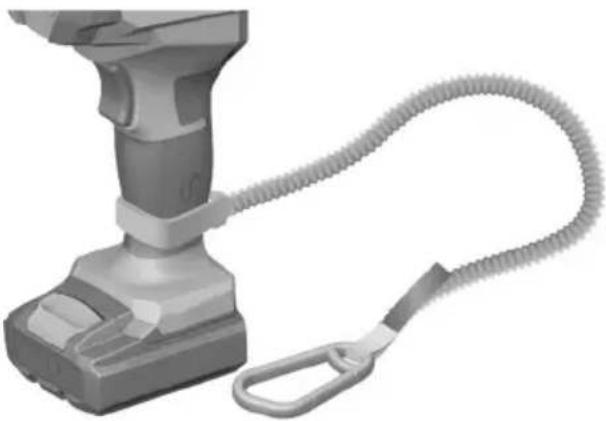

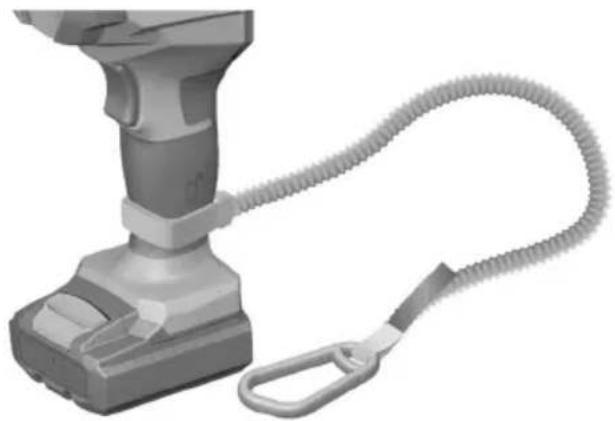

如圖所示，利用環圈將工具繫繩吊環固定在本產品上。檢查其是否確實牢固。
▶ 將彈簧鉤扣固定在具支承功能的結構上。檢查彈簧鉤扣是否確實牢固。

請遵守Hilti工具繫繩吊環的操作說明書。

6 操作

進行測量時，請打開護蓋。工作期間請注意，紅外線感應器未關閉或未被遮住。

6.1 啟動 / 關閉

1. 按下On / Off按鈕啟動本測量工具。

顯示器上會顯示啟動序列。
完成該啟動序列後，測量工具立即開始測量，然後連續執行測量直到關閉。

在初始的幾分鐘內，由於感應器和環境溫度尚未完成調整，測量工具可能會頻繁地自行調整。感應器重新調整有助於確保精確測量。

在這段期間，溫度顯示可能會標示\~。在感應器調整期間，熱成像會短暫靜止不動。環境溫度劇烈波動時，這種效應會更為明顯。因此請盡可能在開始測量數分鐘前就先啟動本測量工具，使其達到熱穩定。

1. 按下On / Off按鈕關閉本測量工具。

▶ 本測量工具會儲存所有設定，然後再關機。

1. 關上護蓋，確保安全運輸本測量工具。

可在主功能表的‘裝置’→‘關機時間’中選擇，本測量工具是否以及於多少時間後自動關閉。 →頁次 780

6.2 依照標尺分配溫度

在顯示器右側會顯示標尺。頂端和底端的數值分別為熱影像中記錄到的最高溫度和最低溫度。99.9%的像素將會納入標尺的評估範圍內。影像中顏色與溫度值的分配是均勻分布的（線性）。

藉由不同的色調即可在兩個邊界值間分配溫度。例如一個完全介於最大和最小值中間的溫度，便會分配至標尺的中間顏色範圍。

若要測定一具體區域，請移動測量工具，使具溫度顯示的十字線對準欲測量的點或區域。在自動設定下，標尺的色譜在最高或最低溫度的整個測量區域內始終會呈線性分布。

測量工具會顯示測量區域內所有測得溫度之間的相互關係。若在一區域中（例如以彩色呈現），熱量在調色盤中以藍色顯示，表示該藍色區域屬於目前測量區域中較冷的測量值。然而這些區域仍可能處於可能造成傷害的溫度範圍內。因此請務必注意標尺上所示或直接顯示於十字線旁的溫度。

6.3 設定表面溫度測量的放射率

一物體的放射率ε取決於其材質和其表面結構。該值表示此一物體相較於理想熱輻射源（黑體，放射率ε = 1）發出多少紅外線熱輻射，並藉於0與1之間。

為測定表面溫度，將在無接觸的情況下測量目標物體發出的自然紅外線熱輻射。為了正確測量，每次測量前必須檢查測量工具所設定的放射率，並於必要時根據測量對象進行調整。

測量工具中預設的放射率為參考值。

您可以選擇一個預設的放射率，或輸入一個精確的數值。請透過功能表‘測量’→‘發射率’設定所需的放射率。 → 頁次 779

設定的放射率和物件的放射率相符時，溫度測量才會正確。

放射率越低，反射溫度對測量結果的影響就越大。因此變更放射率時，請務必調整反射溫度。請透過功能表‘測量’→‘反射溫度’設定反射溫度。→頁次779→頁次779

測量工具所示的假定溫差可能是由於不同的溫度和 / 或不同的放射率所造成的。放射率差異大時，所示溫差即可能明顯偏離實際情況。

若測量區域中有多個由不同材質製成或結構不同的測量對象，則所示溫度值僅對相符於所設定放射率的對象是準確的。對於其他對象（放射率不同者），所示顏色差異可用於作為溫度關係的指示。

6.3.1 放射率表

此表可作為設定放射率的準則。表中標明了一些常見材質的放射率ε。由於放射率會隨著溫度和表面特性而變化，此處所列數值僅應視為測量溫度條件或溫差時的參考值。為了測量溫度絕對值，必須精確測定一材質放射率。

材質(材質溫度) 材質溫度 放射率ε
鋁(軋製後未進一步加工) 170 °C 0.04
鋁(未氧化) 25 °C 0.02
鋁(未氧化) 100 °C 0.03
鋁(嚴重氧化) 93 °C 0.2
鋁(高度拋光) 100 °C 0.09
棉花 20 °C 0.77
混凝土	25 °C 0.93
鉛	40 °C 0.43
鉛(氧化)	40 °C 0.43
鉛(具灰色氧化層)	40 °C 0.28
鉻 40 °C 0.08
鉻(拋光) 150 °C 0.06
冰(光滑的) 0 °C 0.97
鐵(磨平的) 20 °C 0.24
鐵(具澆鑄氧化皮) 100 °C 0.8
鐵(具壓軋氧化皮) 20 °C 0.77
玻璃 90 °C 0.9
石膏 20 °C 0.94
花崗岩 20 °C 0.45
橡膠(硬質) 23 °C 0.94
橡膠(軟質,灰色) 23 °C 0.89
鑄鐵(氧化) 200 °C 0.64
木材 70 °C 0.94
軟木 20 °C 0.7
散熱片(黑色,陽極氧化處理) 50 °C 0.98
銅(輕微氧化色變) 20 °C 0.04
銅鐵(氧化) 130 °C 0.76
銅(拋光) 40 °C 0.03
銅(軋製) 40 °C 0.64
塑膠:PE、PP、PVC	20 °C 0.94
塗料(鋁箔上的藍色塗料)	40 °C 0.78
塗料(黑色,霧面) 80 °C 0.97
塗料(鋁箔上的2層黃色塗料)	40 °C 0.79
塗料(白色) 90 °C 0.95
大理石(白色)	40 °C 0.95
砌體 40 °C 0.93
黃銅(氧化) 200 °C 0.61
油性塗料(所有顏色)	90 °C 0.92 - 0.96
紙 20 °C 0.97
瓷 20 °C 0.92
砂岩 40 °C 0.67
鋼(表面經熱處理) 200 °C 0.52
鋼(氧化) 200 °C 0.79
鋼(冷軋) 93 °C 0.75 - 0.85
黏土(燒製) 70 °C 0.91
變壓器塗料 70 °C 0.94
磚塊、砂漿、灰泥 20 °C 0.93
鋅(氧化) •/• 0.1

6.4 測量條件注意事項

▶ 強烈反射或閃亮的表面（例如閃亮的磁磚或裸露的金屬）可能會嚴重扭曲或妨礙顯示的結果。必要時請在測量表面上黏貼一塊深色、霧面且導熱性佳的膠帶。請讓膠帶在表面上短暫冷卻。
測量反射性表面時請確保採合適的測量角度，使其他物體反射的熱輻射不會扭曲結果。例如，從正面垂直進行測量時，您自身發散身體熱能的反射便可能妨礙測量。如此在平坦表面時，便可能顯示您身體的輪廓和溫度（反射值），此結果並不符合所測表面的實際溫度（表面的發射值或實際值）。
透過透明的材質（例如玻璃或透明塑膠）進行測量在原理上是不可行的。
測量條件越良好及穩定，測量結果便越為精確且可靠。不僅環境條件的強烈溫度波動與此有關，所測量物體的強烈溫度波動亦會對準確度造成影響。
- 紅外線溫度測量會因煙霧、蒸氣、高空氣濕度或沙塵量高的空氣而受到影響。

• 請盡可能靠近測量對象，以盡量減少您和測量表面間的干擾因素。
• 測量前請為室內通風，尤其在空氣較髒或蒸氣瀰漫的情況下。通風後請讓該空間冷卻一段時間，直到其再次恢復平常的溫度。

6.5 擷取的面積

測量對象與測量工具間的距離會影響每像素所擷取的面積。隨著物體距離增加，即可擷取較大的物體。

参考值

距離 紅外線像素尺寸 紅外線範圍 (寬度 x 高度)
0.3 m 1 mm 0.22 m x 0.16 m
0.55 m 2 mm 0.40 m x 0.29 m
1 m 3 mm 0.73 m x 0.54 m
2 m 6 mm 1.46 m x 1.07 m
5 m 16 mm 3.64 m x 2.68 m

7 功能

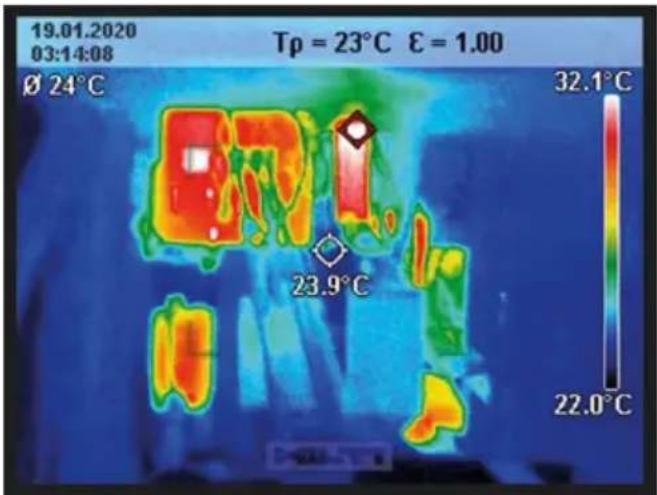

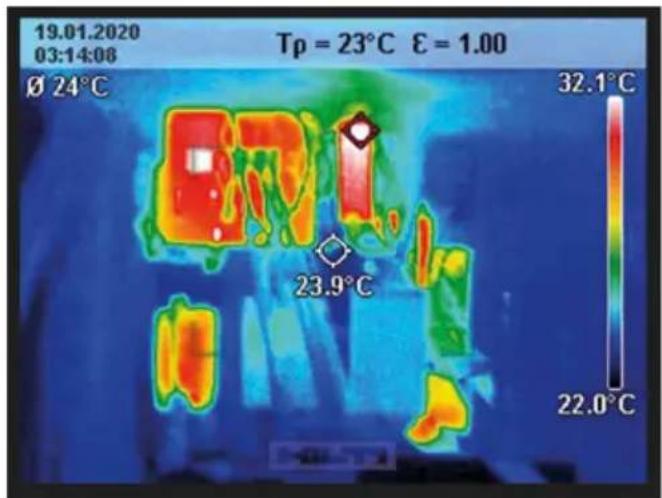

7.1 調整顏色顯示

視測量狀況而定，不同的調色盤讓您可以更容易地分析熱影像，並使物體和實際情況更清楚地呈現於顯示器中。測得的溫度並不會因而受到影響。這僅會改變溫度值的顯示方式。

若要切換調色盤，請維持在測量模式，並按下右按鈕或左按鈕。

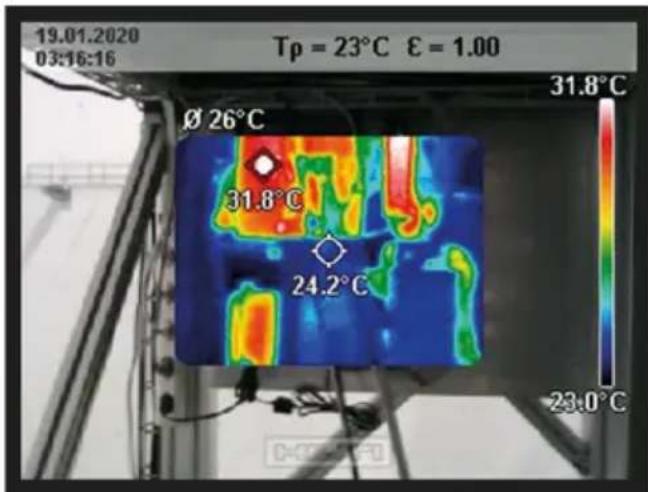

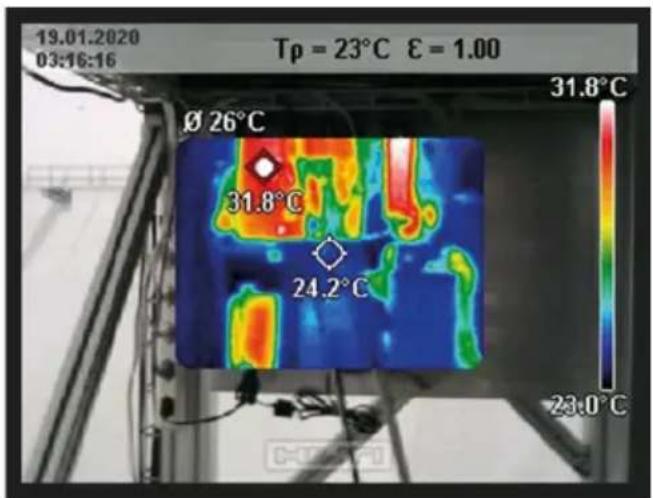

7.2 叠合熱影像和實景圖

為能更佳辨認位置（=所顯示熱影像的空間配置），在溫度範圍平衡時可以額外開啟一張視覺實景圖。

在距離0.55 m（21.7 in）時，實景圖和熱影像的疊合會完全重合。至測量對象的距離有偏差時，實景圖和熱影像間原則上會出現偏移。

測量工具提供您以下可能：

- 100 %紅外線影像

僅顯示熱影像。

- 子母畫面

裁切所示的熱影像，並將周圍區域顯示為實景圖。此設定可增進對測量區域的位置辨認。

- 透明度

所示熱影像將透明置於實景圖上方。如此便可較好地辨認物體。

透過按壓上按鈕或下按鈕即可選擇設定。

7.3 固定標尺

熱影像中的顏色分布調整會自動進行，但亦可透過按壓右側功能按鈕固定。這使得不同溫度條件下拍攝的熱影像具有比較性（例如檢查多個熱橋上的房間時），或隱藏熱影像中可能會扭曲結果的極冷或極熱物體（例如尋找熱橋時散熱器被視作高溫物體）。

若要將標尺再度切換為自動，請再次按下右側功能按鈕。溫度即會再度動態變化，並根據測得的最小和最大值調整。

7.4 測量功能

若要開啟在顯示時對您有幫助的其他功能，請按下Func鈕。請利用左按鈕或右按鈕瀏覽顯示的選項，以選擇功能。請選擇一個功能並再次按下Func鈕。

以下是可供使用的测量功能：

• ‘自動’

在熱影像中將自動進行顏色分布。

• ‘熱偵測器’

在此測量功能下，僅測量區域中較高的溫度會顯示為熱影像。此較高溫度以外的區域將顯示為灰階實景圖。灰階的呈現方式可避免在彩色物體和溫度間引起錯誤聯想（例如在尋找過熱組件時找到機電箱中的紅色電線）。請利用上按鈕和下按鈕調整標尺。所顯示的溫度範圍便會以熱影像的形式擴展或縮減。測量工具會持續測量最低和最高溫度，並將其顯示在標尺的兩端。

- ‘低溫偵測器’

在此測量功能下，僅測量區域中較低的溫度會顯示為熱影像。此較低溫度以外的區域將顯示為灰階實景圖，以避免在彩色物體和溫度間引起錯誤聯想（例如在尋找缺陷的隔熱層時找到藍色的窗框）。請利用上按鈕和下按鈕調整標尺。所顯示的溫度範圍便會以熱影像的形式擴展或縮減。測量工具會持續測量最低和最高溫度，並將其顯示在標尺的兩端。

• ‘手冊’

若在熱影像中測得差異極大的溫度（例如尋找熱橋時散熱器被視作高溫物體），可供使用的顏色便會分配至最高和最低溫度間的大量溫度值上。這可能導致細微的溫差無法被詳細地呈現出來。為能詳實呈現待測量的溫度範圍，請按以下方式處理：切換至‘手冊’模式後，您便可設定最高或最低溫度。如此便可設定具相關性且欲在其中判讀細微差異的溫度範圍。設定‘重設刻度’會自動再次根據紅外線感測器視野中測得的數值調整標尺。

7.5 主功能表

若要進入主功能表，請先按下Func鈕，已開啟測量功能。接著請按下右側功能按鈕。

7.5.1 '測量'

- '發射率'

針對常見的材質，有已儲存的放射率可供選擇。為了便於搜尋，這些數值已分組彙整於放射率目錄中。請在功能表選項‘材質’中先選擇合適的類別，接著選擇合適的材質。所屬的放射率將會顯示於下方的顯示列中。若已知道測量對象的確切放射率，您也可於功能表選項‘發射率’中將其作為數值進行設定。若會經常測試同樣的材質，可將5個放射率儲存為我的最愛，並快速透過頂端列（編號1至5）將其開啟。

- ‘反射溫度’

設定此參數可改善測量結果，尤其是低放射率的材質（=高反射率）。在部分情況下（尤其在室內）反射溫度即等同於環境溫度。若高反射性物體附近溫度落差大的物體會影響測量，則應調整高職。

7.5.2 '顯示'

• ‘中心點’

該點會顯示在熱影像的中央，並為您顯示該位置所測得的溫度值。

• ‘熱點’: ‘開’ / ‘關’

熱影像的最熱點（=測量像素）會在熱影像中以紅色十字線標記。這樣可以更輕鬆地搜尋關鍵位置（例如機電箱中鬆動的接觸夾）。為了獲得最準確的測量結果，請將測量對象聚焦在顯示器的中央（85 × 64 px）。如此便可顯示該測量對象的相關溫度值。

- ‘冷點’：‘開’ / ‘關’

熱影像的最冷點（=測量像素）會在熱影像中以藍色十字線標記。這樣可以更輕鬆地搜尋關鍵的位置（例如窗戶的洩漏處）。為了獲得最準確的測量結果，請將測量對象聚焦在顯示器的中央（85 × 64 px）。

- ‘色階’：‘開’ / ‘關’

可在此功能表選項中啟用或停用色標。

- ‘平均溫度’：‘開’ / ‘關’

平均溫度會顯示於熱影像左上方（熱影像中所有已測得數值的平均溫度）。這樣可以使您更容易確定反射溫度。

7.5.3 '装置'

• ‘語言’

可在本功能表選項中選擇用以顯示的語言。

• '單位'

可在此功能表選項中在“°C”和“°F”之間切換溫度顯示的單位（不適用於日本）。

- '時間與日期'

若要變更本測量工具上的時間和日期，請開啟‘時間與日期’次功能表。在此次功能表中除可變更時間和日期的設定外，還可變更其格式。若要退出‘時間’次功能表和‘日期’次功能表，請按下右側功能按鈕儲存設定，或按下左側功能按鈕捨棄變更。

- '關機時間'

可在此功能表選項中選擇，在未按下按鈕的情況下測量工具自動關閉的時間間隔。也可選擇設定‘永不’，停用自動關閉。

- ‘高音訊品質’

可在此功能表選項中透過語音註釋調整所錄製音訊檔案的品質。請注意，較高的音訊品質需要更大的儲存空間。

• ‘裝置資訊’

可在此功能表選項中調出有關本測量工具的資訊。該處提供本測量工具的序號和安裝的軟體版本。

- '出廠設定'

可在此功能表選項中將本測量工具重設為原廠設定，並永久刪除所有資料。此舉可能需要數分鐘時間。請按下‘其他’的右按鈕，即可進入該次功能表。然後按下右側功能按鈕刪除所有檔案，或按下左側功能按鈕取消該程序。

若要退出任一功能表，然後返回標準顯示螢幕，也可按下測量開始 / 暫停鈕。

7.6 記錄測量結果

7.6.1 儲存測量結果

測量工具於啟動後便會立即開始測量，並持續測量直到將其關閉。

若要儲存影像，將攝影機對準欲拍攝的測量對象，並按下儲存按鈕。影像會儲存在測量工具的內部記憶體中。或者您可按下測量開始 / 暫停鈕。測量將被凍結並顯示於顯示器中。這使您可以仔細檢視該影像並進行後續調整（例如調色盤）。若您不希望儲存該凍結影像，按下測量開始 / 暫停鈕即可再次開始測量模式。如欲將該影像儲存在測量工具的內部記憶體中，請按下儲存按鈕。

7.6.2 錄製語音註釋

若要將環境條件或所儲存熱影像的相關資訊記錄下來，您可以錄製語音註釋。除了熱影像和視覺影像外，便會額外儲存語音註釋，並可於之後進行傳輸。

錄製語音註釋有利於確保更佳的資料記錄。

麥克風位於按鍵後方麥克風的符號旁邊。請對著麥克風的方向說話。錄音可持續最長30秒。

語音註釋的錄製會於影像庫中進行。請執行以下步驟：

- 按下左側功能按鈕以進入影像庫。

• 按下Func鈕。錄製即會開始。請錄下所有相關的資訊。
• 若要結束錄製，請再次按下Func鈕或右側功能按鈕。
• 若要取消錄製，請按下左側功能按鈕。錄製後即可聆聽語音註釋。
• 若要聽取錄音，請再次按下Func鈕。錄音即會播放。

若要暫停播放，請按下右側功能按鈕。若要再次播放暫停的錄音，請再次按下右側功能按鈕。

若要停止播放，請按下左側功能按鈕。

若要錄製一則新的語音註釋，請將現有的語音註釋刪除，然後開始新的錄製。

7.6.3 檢閱已儲存的影像

若要檢閱已儲存的熱影像，請執行以下步驟：

• 按下左側功能按鈕。顯示器中即會出現上次儲存的照片。
• 若要在儲存的熱影像之間進行切換，請按下右按鈕或左按鈕。

除了熱影像外還儲存有視覺影像。若要開啟此影像，請按下下按鈕。

透過按壓上按鈕，亦可以全螢幕的方式查看拍攝的熱影像。在全螢幕檢視中，標題列的顯示會在3秒後隱藏，以便查看熱影像的所有細節。

利用上按鈕和下按鈕即可切換檢視畫面。

7.6.4 刪除已儲存的影像和語音註釋

若要刪除個別或所有熱影像，請切換至影像庫檢視：

• 請按下垃圾桶符號下方的右側功能按鈕。隨即將打開一個次功能表。在此處可選擇是否僅刪除此影像、僅刪除所屬的語音註釋（若有錄製），或是否刪除所有影像。若僅欲刪除此影像或語音註釋，請按下Func鈕以確認程序。
• 若欲刪除所有影像，請按下Func鈕，或右側功能按鈕，額外利用右側功能按鈕確認該程序，或透過按壓左側功能按鈕取消刪除程序。

影像的資料段仍會存在記憶體中且可以重建。若要永久刪除，請在主功能表中選擇‘裝置’→‘出廠設定’。

7.7 資料傳輸

USB連接介面僅能用於資料傳輸。電池或其他設備無法透過它充電。

1. 將USB埠的埠蓋打開。
2. 使用USB傳輸線將已關機的測量工具連接至您的個人電腦。

僅能通過USB連接介面將測量工具連接到個人電腦。連接至其他設備可能導致測量工具受損。

1. 將測量工具開機。 → 頁次 775
2. 開啟個人電腦上的檔案瀏覽器並選擇驅動程式PT-C。儲存的資料可以從測量工具的內部記憶體複製、移動到您的個人電腦或將其刪除。
3. 完成所需的程序後，請依標準方式卸載驅動程式。

請務必先從個人電腦之作業系統將驅動程式退出（卸除驅動程式），否則可能會損壞測量工具的內部記憶體。

1. 接著請用On/off按鈕將測量工具關機。
2. 拔除USB傳輸線並將USB埠的埠蓋關上以防止灰塵與水花。

8 維護及保養

警告

電池裝入時有受傷的危險！

▶ 進行維護及保養前，請務必卸下電池！

產品保養

• 小心地清除頑強的髒污。
• 若有，請使用乾燥的軟刷子小心地清潔通風口。
• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
• 請使用乾淨的乾布清潔產品的接點。
• 請始終保持測量工具清潔。髒污的紅外線感測器可能影響測量準確度。
• 請勿嘗試使用尖銳的物品清除紅外線感測器、攝影機、喇叭或麥克風上的污物。請吹掉紅外線感測器和攝影機上的灰塵。請勿擦拭紅外線感測器和攝影機（有刮損危險）。

鋰電池的保養

• 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。
• 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。
  電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。
• 避免電池沾上油脂。避免讓電池上積聚粉塵或髕污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
  請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂
• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。

維護

警告

電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。

- 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
• 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。
• 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。

為確保運作的安全及可靠性，請務必使用原廠Hilti備件、耗材與配件。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group

8.1 更換鈕扣電池

為了能儲存測量工具的時間，其備有一鈕扣電池。若鈕扣電池沒電，則須將其更換。

1. 鬷開鈕扣電池座的螺絲。
   ▶ 螺絲與鈕扣電池座密接，以防遺失。
2. 將鈕扣電池座（必要時使用合適的工具）從電池匣中拔出。
3. 取下空的鈕扣電池並裝入新的鈕扣電池。請確認電池極性方向。鈕扣電磁座上所刻的「+」和鈕扣電池的正極必須明顯符合。
4. 將鈕扣電池座重新插入電池匣中。請確保鈕扣電池座正確且完全推入，否則無法保證其防止灰塵與水花的功能。
5. 牢牢旋緊鈕扣電池座的螺絲。

8.2 Hilti量測系統服務

Hilti量測系統服務會檢查掃描機具，若發現從特定精確度偏移，將會重新校準機具，並再次檢查以確保符合規格。在測試時，維修認證會提供符合規格的書面確認。下列是建議的程序：

• 根據裝置的使用狀況選擇對應的測試 / 檢查間隔時間。
• 在非常重度或在異常環境或壓力下使用後且需要進行重要工作前，應由Hilti量測系統服務檢查，或是每年至少檢查一次。

即使將產品交由Hilti量測系統服務中心測式與檢查，使用者仍有義務在使用前和使用期間檢查掃描機具。

9 搬運和貯放

充電式工具和充電電池的運輸

注意

搬運時意外啟動！

▶ 搬運產品時務必卸下電池！

▶ 取出電池。
切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
每次使用前以及長途運輸前後請檢查本產品和電池是否受損。

充電式工具和充電電池的貯放

警告

瑕疵或漏液的電池所造成的意外損害！

存放產品時，一律不可插入電池！

▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。
▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。
每次使用前以及長時間存放前後請檢查本產品和電池是否受損。

10 故障排除

若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

故障 可能原因 解决方法
產品無法開啟。 電池已放電 ▶	更換電池或對無電量的電池再次	充電。
	電池沒有完全置入。 ▶ 壓下電池直到聽見咬合時發出的喀啦聲。
電池咬合時不會發出喀啦聲。 電池上的卡榫太髒。 ▶ 清潔卡榫並重新安裝電池。
測量工具過熱或過冷。	測量工具過熱或過冷。測量工具將在短時間後關閉。	▶ 請讓測量工具適應環境。▶ 接著請再次啟動測量工具。
電池過熱或過冷。	電池過熱或過冷。測量工具將在短時間後關閉。	▶ 請讓電池適應環境或更換電池。▶ 接著請再次啟動測量工具。
記憶體已滿 / 故障。	影像儲存裝置已滿。 ▶ 必要時,請將影像傳輸至其他儲存媒體上(例如個人電腦)。然後刪除內部記憶體中的影像。
	影像儲存裝置故障。 ▶ 請刪除所有影像,以格式化內部記憶體。若問題依舊存在,請洽詢Hilti維修中心。
測量工具無法連接至個人電腦。	個人電腦無法識別測量工具。 ▶ 請檢查電腦上的驅動程式是否為最新版本。必要時可能必須更新電腦上的作業系統版本。
	USB連接介面或USB傳輸線故障。 ▶ 使用另一條USB傳輸線檢查連線。▶ 請檢查,測量工具是否能與另一台電腦連接。▶ 若問題依舊存在,請洽詢Hilti維修中心。
鈕扣電池沒電。	鈕扣電池沒電。 ▶ 更換鈕扣電池。	▶ 請確認更換。
測量工具故障。	測量工具故障。 ▶ 聯絡Hilti維修中心。

11 廢棄設備處置

警告

不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。

▶ 請勿以郵寄方式寄送電池。
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
▶ 請將電池棄置於兒童無法觸及的地方。
▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。

Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。

不可將電動工具、電動裝置和電池當成一般垃圾丟棄！

12 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

Hilti Taiwan Co., Ltd.

13 FCC說明 (美國適用) / IC說明 (加年大適用)

本設備已經過測試，並已評定為符合FCC法第15條A級數位裝置限制。這些限制的目的在於合理防止住宅區因安裝而發生嚴重干擾狀況。此裝置會產生、使用及散發無線電頻電量，因此若未依照使用說明安裝及使用，可能會對無線電通訊造成干擾。因此若未依照說明進行安裝及操作，即可能造成無線接收功能故障。

不過，我們無法保證所有安裝方式都不會發生干擾。假使這項設備的確造成對無線電或電視訊號有害的干擾（這可由關上或打開設備來判斷），使用者可以採取以下的措施來改善干擾：

• 變更接收天線方向或位置。
• 增加設備和接收器之間的間隔。
• 將該設備接上不同於接收器所連接的電源插座。
• 諮詢零售商或經驗豐富的電視機 / 收音機技術人員，以取得協助。

此裝置符合RSS法規的的第15部分及FCC法規的ISED-210。

進行操作應遵守以下兩個條件：

- 本設備並不會造成有害的干擾。

- 本裝置必須接受任何接收的干擾，包括那些會造成操作結果未符預期的干擾。

進行未經Hilti許可之變更或改裝會限制使用者操作該設備的授權。

Responsible party

Hilti, Inc.

配件、系統產品和其他有關產品的資訊，請參閱此處。

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Thermo camera
Products: PT-C 01

零件名称Part name	有害物质Hazardous substances
	铅Lead(Pb)	汞Mercury(Hg)	镉Cadmium(Cd)	六价铬HexavalentChromium(Cr(VI))	多溴联苯Polybrominatedbiphenyls (PBB)	多溴二苯醚Polybrominatedbiphenyletherts(PBDE)
纽扣电池盖Coin cell cover	o	o	o	o	o	o
接口盖Interface cover	o	o	o	o	o	o
键盘-硅胶垫Keyboard-silicone pad	o	o	o	o	o	o
前面板Front plate	o	o	o	o	o	o
螺钉Screws	o	o	o	o	o	o
显示屏-橡胶框架Display-rubber frame	o	o	o	o	o	o
传感器单元-金属部分Sensor unit-metal part	o	o	o	o	o	o
传感器单元-泡沫部分Sensor unit-foam	o	o	o	o	o	o
电池接口适配器Battery interface adapter	o	o	o	o	o	o
主板Main PCBA	x	o	o	o	o	o
USB数据线USB cable	o	o	o	o	o	o
以下表格均依据 SJT 11364 通则制定。0:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。(企业可基于其实际情况在包装箱内提供“X”标识的详细技术说明。)The following tables are prepared in accordance with the provision of SJT 11364.O: Indicates that said hazardous substances contained in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572X: Indicates that said hazardous substances contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.(Enterprises may further provide in this box technical explanation for marking "X" based on their actual circumstances.)

此表適用於中國市場。

限用物質含有情況標示聲明書

本文件中的「電池」係指含有由數個鋰電池單元所組成之充電式Hilti鋰電池組。這些電池為Hilti機具專用。僅可使用Hilti原廠電池！

說明

Hilti電池配備電池管理系統和電池保護系統。

本電池的電池單元是以高密度之鋰離子儲電材料所製成。鋰電池的記憶效應極低，但可承受外力衝擊、過度放電及高溫。

請前往Hilti Store或：www.hilti.group參考我們的Hilti電池供電產品

安全性

請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。
- 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
- 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請遵照電池起火時的處理方式章節的指示說明。

電池損壞的處理方式

若發現電池損壞，請與Hilti授權服務中心聯繫。
▶ 請勿使用漏液的電池。
若電池漏液，請避免眼睛或皮膚與其直接接觸。處理電池液時，請全程配戴防護手套和護目鏡。
▶ 請用化學溢出物清潔組清理漏出的電池液。請遵守您所在地當地的電池液清潔規定。
收納損壞的電池時，請將電池放在不易燃之容器中並將電池覆上乾沙、滑石粉（碳酸鈣）或矽酸鹽（蛭石）。接著，將蓋子密封並將容器收納於遠離易燃油脂、液體或物體的地方。

請將該容器送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！

功能異常之電池的處理方式

▶ 請注意異常的電池行為，例如無法充電、充電時間過長、明顯電力消耗、異常充電器LED活動或漏液等。這些均為內部異常之徵兆。
- 若您認為電池內部異常，請立即與Hilti維修中心聯繫。
▶ 當電池無法使用或無法充電或漏液時，請依棄置方式處理。請參閱維修與處置章節。

電池起火時的處理方式

警告

電池火災危險！燃燒的電池會釋出危險以及有爆炸風險的液體與氣體，可能會造成腐蝕性傷害、燙傷或爆炸。

處理電池起火時，請配戴防護配備。

• 保持通風順暢讓有害及具爆炸性之氣體散出。
  ▶ 當有濃煙冒出時請立即離開室內。
  ▶ 當皮膚或呼吸器官感到不適時請立即就醫。
  在嘗試撲滅火勢之前，請致電消防隊。
  電池起火請從相隔最遠處用水撲滅。粉狀滅火器及防火毯遇鋰電池引起之火勢時滅火效果並不理想。鋰電池所引燃之其他物質則可以適用之滅火裝置撲滅。
  ▶ 請勿試圖移動大量燃燒的電池。反之，應將周圍的東西移開將電池隔離起來。

若沒有冷卻，而冒煙或燃燒的電池：

用鏟子將電池鏟起並丟到水盆中，如此可降低引燃相鄰其他未達燃點之電池單元的風險。對於尚未達到點火臨界溫度的電池，冷卻效果可以有效的控制火勢。
▶ 將電池放在桶中至少24小時，直到電池完全冷卻為止。
▶ 請參閱電池損壞的處理方式章節。

運送與收納

環境溫度請保持在-17°C到+60°C / 1°F到140°F之間。
貯放溫度請保持在-20°C到+40°C / -4°F到104°F之間。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
請將電池貯放於陰涼乾燥處。貯放於陰涼處可延長電池壽命。請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。

HILTI

切勿以堆疊（分散，未受到保護）的方式運送電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。

維修與處置

避免電池沾上油脂。若電池髒污，請用軟刷或乾淨的乾抹布加以清潔。請使用乾燥的刷子或乾淨的乾布清潔電池。
▶ 請勿在通風不良的位置使用電池。請使用乾燥的軟刷子小心地清潔通風口。
避免電池曝露於有灰塵或碎屑之環境下，且切勿讓電池進水（例如泡在水中或任其淋雨）。
若電池進水，請視為損壞電池處理並使用非易燃之容器加以隔離。若電池遭濕氣滲透，請將該電池視為已受損並隔絕在不可燃的容器內。
▶ 請參閱電池損壞的處理方式章節。
不當處理電池會產生有害健康之氣體或液體。請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！
▶ 請勿將電池與一般家用廢棄物一同回收！
▶ 請將電池棄置於兒童無法觸及的地方。將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。

原版操作说明

1 关于本操作说明的信息

1.1 关于本操作说明

• 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、火灾和/或严重伤害的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。
• HILTI 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
• 随附的操作说明符合印刷时的最新技术水平。始终在 Hilti 产品页面上在线查找最新版本。为此，请点击这些操作说明中标有符号的链接或二维码。
• 仅将产品连同本操作说明一起交给他人。

1.2 所用标志的说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险！

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

警告

警告！

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

! -小心-

小心！

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

1.2.2 操作说明中的符号

本操作说明中使用下列符号：

遵守操作说明

使用说明和其他有用信息

	处理可回收材料
	不得将电气设备和电池作为生活垃圾处置
	Hilti 锂离子电池
	Hilti 充电器

1.2.3 图示中的符号

图示中使用了下列符号：

2	这些编号指本操作说明开始处的相应图示。
3	图示中的编号表示重要的操作步骤或对操作步骤重要的部件。这些操作步骤或部件在文本中使用相应的编号突出显示,例如(3)。
11	位置编号被用于概览图中并表示产品概览段落中的图例编号。
!	这些符号旨在提醒您在操作本产品时要特别注意的某些要点。

1.3 与产品相关的符号

1.3.1 一般符号

与产品搭配使用的符号。

	本产品支持近场通信 (NFC) 技术,兼容 iOS 和安卓平台。
Li-Ion	锂离子电池
	切勿将电池用作敲击工具。
[0H6A]	请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。
	使用 Hilti 锂离子电池类型系列。请遵守“合规使用”一章中所述信息。
	如果产品上有,则表示该产品已经通过该认证机构根据适用标准获得了美国和加拿大市场的认证。

1.3.2 警告符号

警告符号对危险做出警示。

磁场警告

1.4 产品/包装上的贴纸

WARNING

AVERTISSEMENT

处理纽扣电池时注意警告信息。→ 页码 791

1.5 产品信息

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。

必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

型号名称和序列号印在铭牌上。

在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。

产品信息

热成像仪 PT-C
代次 01
序列号

1.6 符合性声明

制造商全权负责声明，此处所述及的产品符合现行法规和标准。

技术文档在此处归档：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany

2 安全

2.1 测量工具一般安全说明

警告！请阅读所有安全注意事项和其他说明。如果未按规定操作，测量工具可能会导致危险。不遵守安全提示和说明会导致测量工具损坏和/或造成严重伤害。

妥善保留所有安全预防措施和说明，以供将来参考。

工作区域安全

• 保持工作区域清洁并具有良好的照明。混乱和黑暗的工作区域会引发事故。
  不得在存在可燃液体、气体和粉尘等物质的爆炸性环境下操作本产品。
  当使用本产品时，使儿童和其他人员远离。
  ▶ 使用产品时不要超过其规定的限值。
  遵守您所在国家的事故预防法规。

电气安全

不要让产品暴露在雨水或潮湿环境中。潮气侵入会导致短路、电击、烫伤或爆炸。
尽管本产品已采取防潮保护措施，但在将其放入运输箱中之前，还是应先将其擦干。

人身安全

保持警觉，注意您正在执行的作业，并且在操作测量工具的过程中利用自己的常识判断。如果感到疲劳或受毒品、酒精或药物的影响，请勿使用测量工具。使用测量工具时，粗心大意可能会导致严重的人身伤害。
避免不规范的工作姿势。始终站稳并保持平衡。

• 穿戴个人防护装备。穿戴个人防护装备可减少人身伤害风险。
  不要让安全装置失效，不要去除提示和警告标牌。
  避免意外启动工具。在将测量工具连接到电池、拿起或携带前，请确保其已关闭。
  按照本操作说明和特定设备类型专用的方式使用本产品和附件。同时要考虑工作环境和将要执行的工作。将产品用于指定用途以外的场合可能会导致危险情形。
  不要令自己产生虚假的安全感，不要轻视测量工具的安全规则，即使在多次使用后已经熟悉测量工具时也不例外。操作时粗心大意可能在瞬间造成严重伤害。
  ▶ 严禁在医疗设备附近使用该测量工具。

使用和操作测量工具

▶ 只有产品和附件处于良好的技术状态时才能使用。
不使用时，应将测量工具放在儿童接触不到的地方。不要使不熟悉本产品或本说明的人员操作本产品。让没有经验的用户使用测量工具非常危险。
需要小心谨慎地使用测量工具。检查并确认运动部件运转良好且未卡住，并确保相关部件不存在可能导致本测量工具无法正常工作的断裂或损坏。使用测量工具之前，修理受损的部件。许多事故都是由于测量工具维护不良造成的。
在任何情况下都不得改装或操作该产品。未经Hilti明确批准的变更或改装会限制用户操作本产品的权利。
- 在进行重要的测量前以及在测量工具掉落或受到其他机械应力后，必须检查其精度。
由于所用的测量原理，某些环境因素可能会对测量结果产生负面影响。这些因素包括例如在可以产生强磁场或者电磁场的设备附近、振动和温度变化。
- 快速改变测量条件可能会导致测量结果不准确。
当将产品从低温环境带入高温环境时应当在使用前先让设备适应新环境，反之亦然。温差过大会造成作业不正常并导致错误的测量结果。
当使用适配器或配件时，请确保配件牢固安装。
尽管测量工具的设计充分考虑了现场使用的苛刻条件，但是我们也必须象爱护其它光学和电子产品（例如双筒望远镜、眼镜、照相机）一样精心地爱护它。
- 必须遵守指定的操作和存放温度规定。

2.2 附加安全说明

切勿以任何方式擅自改动或改装本产品或附件。
工具和/或附件掉落会带来人身伤害的危险。开始工作前请检查电池和安装的附件是否已牢牢固定。
▶ 请保护本测量工具免受潮湿和阳光直射。
注意本测量工具的正确气候适应性。温度波动较大时，适应时间可达 60 分钟。例如，如果您将本测量工具存放在冰冷的汽车中，然后在温暖的建筑物中进行测量，则可能会出现这种情况。
请保护本测量工具，特别是红外透镜、扬声器和麦克风区域，使其免受湿气、雪、灰尘和污垢的影响。接收透镜可能会起雾或污染，使测量结果失真。不正确的设备设置和其他大气环境影响因素可能导致测量不正确。所显示的目标物温度可能过高或过低，从而导致触摸时发生危险。
热图像中的较高温差可能导致即使是高温也会显示为与低温相关的色彩。接触此类表面会导致烫伤。
只有当设置的发射率和目标物的发射率一致时，才能进行正确的温度测量。所显示的目标物温度可能过高或过低，从而导致触摸时发生危险。
请勿将本测量工具直接对准太阳或高功率 CO_2 激光器。这可能会导致探测器损坏。
请勿让磁铁靠近植入物或其他医疗设备例如心脏起搏器或胰岛素泵。磁铁产生的磁场会损害植入物或医疗设备的功能。
▶ 确保本测量工具远离磁性数据载体和磁敏设备。磁铁的影响可能导致不可逆的数据丢失。
请勿将本产品靠近耳朵。本产品的音量可能会导致伤害或听力受损。

2.3 小心操作和使用纽扣电池

切勿吞下纽扣电池。吞下纽扣电池的 2 小时内极可能严重腐蚀内脏或者导致死亡。
▶ 确保不要把电池放在儿童用手能够触及的地方。如果怀疑吞食了纽扣电池或将其塞入了身体的其他孔道，请致电当地的毒物控制中心以获取治疗信息。
更换纽扣电池时，请注意纽扣电池的正确更换。确保按照极性 (+ 和 -) 正确插入纽扣电池。会有爆炸危险。
▶ 始终完全关闭纽扣电池盒。如果纽扣电池盒无法牢固关闭，请停止使用本产品并取出纽扣电池。让纽扣电池远离儿童。
请勿混用新旧纽扣电池、不同品牌或类型的纽扣电池，如碱性、碳锌或充电式纽扣电池。
▶ 仅使用本操作说明中列出的纽扣电池。请勿使用其他纽扣电池或其他电源。
不允许对不可充电的钮扣电池充电。纽扣电池可能会泄漏、爆炸、燃烧并造成人身伤害。

HILTI

请勿对纽扣电池强行放电、充电、拆卸或焚烧。钮扣电池的加热温度不得超过制造商规定的最高温度。否则，存在因气体逸出、泄漏或爆炸而受伤的风险，并可能导致化学烧伤。
从长期不使用的产品中取出纽扣电池，并根据当地法规立即回收或处置。请勿将纽扣电池丢弃在生活垃圾中或将其焚烧。
取出用过的纽扣电池并根据当地法规立即回收或处置。让纽扣电池远离儿童。请勿将纽扣电池丢弃在生活垃圾中或将其焚烧。没电的纽扣电池可能会泄露并因此损坏产品或者造成人身伤害。
使用过的纽扣电池也可能导致严重伤害或死亡。对待用过的纽扣电池必须与对待新纽扣电池一样小心。
请不要将损坏的纽扣电池与水接触。泄露出的锂离子会与水发生反应生成氢气，并导致火灾、爆炸或者造成人身伤害。

2.4 小心处理和使用电池

请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
▶ 只有电池处于良好的技术状态时才能使用。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
不要分解、挤压或焚烧电池，不要将其暴露在高于 80^ C (176°F) 的温度条件下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
▶ 切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。

请遵守适用于锂离子电池运输、存储和使用的特殊准则。→ 页码 803

请通过扫描该操作说明末尾的二维码来阅读有关Hilti锂离子电池安全性和使用的提示。

3.1 产品概览

① 可视摄像头和红外线传感器的保护盖
② 钮扣电池座
③ 钮扣电池座螺钉
④ USB 插口盖
⑤ USB Type-C 接口
⑥ 显示屏
⑦ 左侧功能键
⑧ 麦克风
⑨ “左”键
⑩ 向上按钮
⑪ 测量功能键
⑫ 右侧功能键
⑬ “保存”键
⑭ 向下按钮
⑮ “打开/关闭”按钮
⑯ “右”键
⑰ 可视摄像头
⑱ 红外线传感器
⑲ “启动/暂停测量”键
⑳ 电池解锁按钮
②1 电池充电状态显示
⑳ 扬声器
②3 手柄
⑳ 电池

3.2 显示屏概览

1 2 3 4 5 6 7 8 9 10 11 12 13 21.5°C 22.5°C 23.5°C 24.5°C 25.5°C 26.5°C Tp = 23°C E = 0.54

① 平均温度显示
② 时间/日期显示
③ 反射温度显示
④ 辐射率显示
⑤ 电池充电状态显示
⑥ 测量范围内的最大表面温度显示
⑦ 温度刻度
⑧ 测量范围内的最小表面温度显示
⑨ “右”功能键的当前功能显示 (示例：切换自动/固定温度刻度)
⑩ 热点显示 (视场内测得的最热点, 示例)
⑪ 带温度显示的十字线
⑫ 冷点显示 (视场内测得的最冷点, 示例)
⑬ “左”功能键的当前功能显示 (示例：打开图库)

3.3 合规使用

所述产品为一款热成像仪。热成像仪用于非接触式表面温度测量。显示的热图像展示了热成像仪视场的温度分布，从而能够以不同的色彩显示温度偏差。因此，如果使用得当，可以在不接触的情况下检查表面和目标物的温差或异常，以使组件和/或任何薄弱点可见，包括：

• 隔热层和隔离层 (例如发现热桥)
• 地板和墙壁中的主动供暖和热水管道 (例如地暖)
• 过热的电气部件 (例如开关柜中的保险丝或端子)
• 机器部件有故障或损坏 (例如, 由于滚珠轴承故障而导致的过热)

本测量工具适合在室内和室外使用。美国/加拿大：本测量工具只允许在室内使用。

• 本产品只能与Hilti B 12系列锂离子电池搭配使用。Hilti建议为本产品使用此表中给出的电池。
• 此类电池仅限使用表格所规定型号系列的 Hilti 充电器充电。

3.4 使用限制和误用

本测量工具不适用于气体的温度测量。

本测量工具不得用于人类医学或兽医用途。

3.5 包装清单

热图像摄像头，USB 线，按钮电池 (产品中)，操作说明

经认证可配合本产品使用的其它系统产品，可以通过您当地的HiltiStore购买或通过以下网址订购：

www.hilti.group

3.6 充电状态显示

按下解锁按钮后，显示锂离子电池的充电状态。

状态 含义
4 个 LED 亮起。 充电状态:75% 至 100%
3 个 LED 亮起。 充电状态:50% 至 75%
2 个 LED 亮起。 充电状态:25% 至 50%
1 个 LED 亮起。 充电状态:10% 至 25%
1 个 LED 闪烁。 充电状态:< 10%

按下控制开关时，无法显示电池充电状态。

4 技术数据

4.1 技术数据

红外线传感器分辨率		256 x 192 px
热敏性(平均数符合标准 VDI 5585)		≤ 0.05 K
光谱范围		8 μm ... 14 μm
视场(FOV)(符合标准 VDI 5585)		40° x 30°
焦距(符合标准 VDI 5585)		≥ 0.3 m
焦点		固定式
热图像帧速率		9 Hz
表面温度测量范围(符合标准 VDI 5585)		-20 °C ... 600 °C
表面温度测量精度(符合标准 VDI 5585)(环境温度 20 °C ~ 23 °C (68 °F ~ 73 °F),辐射率 >0.999,测量距离 0.3 m (1 ft),光圈直径 60 mm (2.36 in),运行时间 >5 分钟,加上应用相关偏差)	-20 °C ~ ≤ 10 °C (-±4 °C4 °F ~ ≤ 39 °F)
	>10 °C ~ ≤ 100 °C±2 °C(>39 °F ~ ≤ 212 °F)
	>100 °C (>212 °F)±2 %
温度解析度		0.1 °C
高于参考高度的最大使用高度		2,000 m
最大相对空气湿度		90 %
污染等级符合 IEC 61010-1		2
显示屏类型		TFT
显示屏对角线尺寸		3.5 in
屏幕分辨率		320 x 240 px
图像格式		.jpg
音频格式		.wav
每次存储操作所保存的元素		1 × 热图像 (截屏), 1 × 可视实际图像,包含温度值,可能还有1 × 语音备忘录
内部图像存储器中的最大图像数量		600
内部图像存储器中带 10 秒语音备忘录的最大图像数量		350
集成式可视摄像头分辨率		640 x 480 px
带电池运行时长 B 12-30 (环境温度 20 °C ~ 30 °C (68 °F ~ 86 °F)6 h
USB 接口		C 型, USB 2.0
钮扣电池		CR2032 (3 V 锂电池)
防护等级 (不含电池,直立位置)		IP 54
符合 EPTA-Procedure 01 要求的重量 (不包括电池)		500 g
尺寸 (长 x 宽 x 高)		115 mm x 102 mm x 231 mm
工作环境温度		-10 °C ... 45 °C
存放温度		-20 °C ... 70 °C

4.2 电池

电池工作电压	10.8 V
电池重量	参见章节“合规使用”
工作环境温度	-17 °C ... 60 °C
存放温度	-20 °C ... 40 °C
电池充电起始温度	-10 °C ... 45 °C

5 工作现场的准备工作

警告

人身伤害的危险！意外启动的风险！

插入电池前，确保已关闭产品。
▶ 对电动工具执行任何调节或更换配件前，先取出电池。

请遵守本文档中以及产品上的安全说明和警告。

5.1 给电池充电

1. 为电池充电之前，请阅读充电器的操作说明。
2. 确保电池和充电器上的触点均清洁、干燥。
3. 使用认可的充电器为电池充电。→页码793

5.2 插入电池

警告

人身伤害的危险 短路或电池掉落会带来人身伤害的危险！

装入电池之前，确保电池和产品上的触点上均无异物。
▶ 确保电池接合正确。

1. 在首次使用电池之前，要给电池完全充电。
2. 将电池推入产品，直至听到卡止声。
3. 检查并确认电池已可靠就位。

5.3 拆下电池

1. 按下电池释放按钮。
2. 从产品中取出电池。

5.4 防坠落装置

警告

工具和/或附件掉落 会带来人身伤害的危险！

请只是用为您的工具推荐的 Hilti 工具绳索。
在使用前请检查工具绳索的固定点有无损坏。
不要将工具绳索固定在带钩上。不用使用带钩起吊产品。

注意高空作业的国家法规。

仅使用 Hilti 工具挂绳 #2261971 作为本产品的防坠落保护装置。

如图所示，通过圆环将工具挂绳固定到产品上。检查是否已牢牢固定。
将弹簧钩固定到支撑结构上。检查弹簧钩是否已牢牢固定。

请遵守 Hilti 工具挂绳的操作说明。

6 操作

如需进行测量，请打开保护帽。工作期间，请确保红外传感器未关闭或未被遮挡。

6.1 接通/关闭

1. 按下开/关键，以接通测量工具。

显示屏上出现启动序列。
完成启动序列后，测量工具立即开始测量，并持续进行测量直到关闭。

在最初的几分钟内，由于传感器和环境温度尚未达到平衡，测量工具可能会更频繁地自行调整。传感器的重新调整可实现精确测量。 在此期间，温度显示可能会标有 \~。在传感器调整期间，热图像会短暂冻结。如果环境温度强烈波动，这种影响会加剧。因此，尽量在测量开始前几分钟就接通测量工具，使其能够达到热稳定。

1. 按下开/关键，以关闭测量工具。
   ▶ 本测量工具会保存所有设置，然后关闭。

2. 关闭保护帽以安全运输测量工具。

在主菜单中的 ‘设备’ → ‘关闭时间’ 下，您可以选择本测量工具是否自动关闭以及何时自动关闭。 → 页码 801

6.2 根据刻度分配温度

在显示屏的右侧显示刻度。上下两端的值基于热图像中探测到的最大和最小温度。对于刻度而言，99.9% 的像素都得到评估。图像中温度值的色彩分配是均匀分布的(线性)。

借助不同的色调，可以在这两个边缘值范围内分配温度值。例如，介于最大和最小值之间的温度被分配给刻度的中间色彩范围。

如需确定特定区域，请移动测量工具，使带温度显示的十字线指向所需的点或区域。在自动设置中，刻度的色谱始终呈线性分布在最大或最小温度之间的整个测量范围内。

测量工具以互成比例的方式显示测量范围内所有测得温度。在某个区域中 (例如在彩色图示中)，热量在调色盘中显示为蓝色，这意味着蓝色区域属于当前测量范围中较冷的测量值。然而，这些区域仍可能处于可能导致伤害的温度范围内。因此，请始终注意刻度或十字线上显示的温度。

6.3 设置表面温度测量辐射率

某个目标物的辐射率 取决于材料和其表面结构。辐射率表示与理想的热辐射体（黑体，辐射率 = 1 ）相比，目标物发出多少红外线热辐射，因此其值介于 0 和 1 之间。

要确定表面温度，需要在不接触目标物的情况下测量其发出的自然红外线热辐射。为了获得正确的测量结果，每次测量前都必须检查测量工具上设置的辐射率，必要时根据测量目标物进行调整。

在测量工具中预设的辐射率为参考值。

您可以选择某个预设的辐射率或输入一个准确的数字值。通过菜单 ‘测量’ → ‘辐射率’ 设置所需的辐射率。 → 页码 800

只有当设置的发射率和目标物的发射率一致时，才能进行正确的温度测量。

辐射率越低，反射温度对测量结果的影响越大。因此，更改辐射率时务必要调整反射温度。通过菜单‘测量’→‘反射温度’设置所需反射温度。→页码800→页码800

测量工具显示的假定温差可能是由于不同的温度和/或不同的辐射率造成的。在辐射率差异很大的情况下，显示的温差可能与实际温差有很大偏差。

如果测量区域内有多个材料或结构各不相同的测量目标物，则所显示的温度值仅在与所设置辐射率匹配的目标物上才准确。对于所有其他目标物（具有不同辐射率），显示的色彩差异可以用于指示温度关系。

6.3.1 辐射率表

该表用作辐射率设置指南。该表说明一些常见材料的辐射率 。由于辐射率随温度和表面属性而变化，此处所列数值仅作为测量或温差的参考值。为了测量温度的绝对值，必须精确确定材料的辐射率。

材料(材料温度)材料温度 辐射率 ε
铝合金,光亮轧制 170 °C 0.04
铝,未氧化 25 °C 0.02
铝,未氧化 100 °C 0.03
铝,强氧化 93 °C 0.2
铝,高度抛光	100 °C 0.09
棉花	20 °C 0.77
混凝土	25 °C 0.93
铅	40 °C 0.43
铅,氧化	40 °C 0.43
铅,灰色氧化	40 °C 0.28
铬 40 °C 0.08
铬,抛光 150 °C 0.06
冰,光滑 0 °C 0.97
铁,打磨 20 °C 0.24
带铸皮的铁 100 °C 0.8
带轧皮的铁 20 °C 0.77
玻璃 90 °C 0.9
石膏 20 °C 0.94
花岗岩 20 °C 0.45
硬橡胶 23 °C 0.94
灰色软橡胶 23 °C 0.89
铸铁,氧化 200 °C 0.64
木材 70 °C 0.94
软木 20 °C 0.7
散热片,黑色阳极氧化 50 °C 0.98
铜,轻微褪色 20 °C 0.04
铜,氧化 130 °C 0.76
铜,抛光 40 °C 0.03
铜,轧制 40 °C 0.64
塑料:PE、PP、PVC	20 °C 0.94
铝箔上的蓝色漆	40 °C 0.78
黑色哑光漆 80 °C 0.97
铝箔上的双层黄色漆	40 °C 0.79
白色漆 90 °C 0.95
白色大理石 40 °C 0.95
砖石 40 °C 0.93
黄铜,氧化 200 °C 0.61
油彩(所有色彩)	90 °C 0.92 - 0.96
纸质 20 °C 0.97
陶瓷 20 °C 0.92
砂岩 40 °C 0.67
钢,热处理表面	200 °C 0.52
钢,氧化 200 °C 0.79
钢,冷轧 93 °C 0.75 - 0.85
陶土,烧制 70 °C 0.91
变压器漆 70 °C 0.94
砖块、砂浆、灰泥	20 °C 0.93
锌,氧化 •/• 0.1

6.4 有关测量条件的提示

强反射表面或光亮表面 (例如光亮瓷砖或裸露的金属) 可能会严重扭曲或影响显示的结果。必要时, 用深色、哑光且导热性能良好的胶带贴住测量面。让胶带在表面上短时间适应表面温度。
对于反射表面，要选择适宜的测量角度，以防其他目标物反射的热辐射干扰结果。例如，从前面垂直测量时，您自己散发的体温反射可能会影响测量。在平坦的表面上，可能会显示您的身体的轮廓和温度(反射值)，这些与所测量表面的实际温度不一致(表面的辐射值或真实值)。
原则上无法对透明材料（例如玻璃或透明塑料）进行测量。
测量条件越优异、稳定，测量结果就越准确、可靠。不仅与环境条件的大幅温度波动相关，目标物温度的大幅波动也会影响测量精度。
红外线温度测量会受到烟雾、蒸汽、高湿度或多尘的空气影响。

• 尽可能靠近测量目标物，以最小化您与测量表面之间的干扰因素。
• 在测量前，为室内通风，尤其是在空气污浊或蒸汽弥漫的情况下。通风后，请等待一段时间，直到室内恢复到正常温度。

6.5 探测面积尺寸

测量目标物和测量工具之间的间距影响每个像素探测的面积尺寸。随着测量目标物与测量工具之间的距离增加，您将能够探测更大的目标物。

参考值

距离 红外线像素尺寸 红外线区域,宽 x 高
0.3 m 1 mm 0.22 m x 0.16 m
0.55 m 2 mm 0.40 m x 0.29 m
1 m 3 mm 0.73 m x 0.54 m
2 m 6 mm 1.46 m x 1.07 m
5 m 16 mm 3.64 m x 2.68 m

7 功能

7.1 调整色彩显示

根据测量情况，不同的调色盘有助于分析热图像并在显示屏上清晰呈现目标物或事实情况。这不会影响测得的温度，只会改变温度值的图示。

如需更改调色盘，保持在测量模式下，然后按压右侧或左侧按键。

7.2 热图像与实际图像的叠加

为了更好地定位 (= 显示热图像的空间分配)，还可以为平衡温度区域打开可视实际图像。

实际图像和热图像的叠加在 0.55 m (21.7 in) 的距离处完全吻合。如果与测量目标物的间距有偏差，实际图像和热图像之间会有偏移。

本测量工具提供以下选项：

- 100 % 红外线图像

仅显示热图像。

- 图中图

显示的热图像会被裁剪，周围区域显示为真实图像。此设置可改善测量区域的定位。

- 透明度

显示的热图像以透明方式叠加在实际图像上。由此更好地识别目标物。

您可以按压“上”/“下”键来选择设置。

7.3 固定刻度

热图像中色彩分配的调整自动进行，但可以通过按压“右”功能键予以固定。这样就可以比较在不同温度条件下拍摄的热图像（例如在检查多个房间的热桥时），或者在热图像中隐藏极冷或极热的目标物，否则会使图像失真（例如在搜索热桥时将暖气片作为炽热的目标物）。

如需将刻度切换回自动，请再次按下“右”功能键。此时，温度系数将再次动态调整，以适应测得的最小值和最大值。

7.4 测量功能

如需调用其他可以帮助您处理显示的功能，请按压按键 Func。在显示的选项中使用“左”/“右”键导航，选择一个功能。选择一个功能，再次按压按键 Func。

以下测量功能供您使用：

- ‘自动’

热图像中的色彩分布自动进行。

- ‘热态搜索器’

在这个测量功能中，只显示测量范围内较高的温度作为热图像。这个较高温度范围之外的区域以灰度显示为实际图像。灰度显示可以防止彩色目标物被错误地与温度联系起来（例如，在搜索过热的元件时开关箱中的红色电缆）。您可以使用“上”和“下”键来调整刻度。这将扩展或缩小作为热图像显示的温度范围。本测量工具仍然会测量最低和最高温度并显示在刻度两端。

- ‘冷态搜索器’

在该测量功能中，只显示测量范围内较低的温度作为热图像。该较低温度范围之外的区域以灰度显示为实际图像，以防将彩色目标物错误地与温度联系起来（例如，在搜索隔热故障时的蓝色窗框）。您可以使用“上”和“下”键来调整刻度。这将扩展或缩小作为热图像显示的温度范围。本测量工具仍然会测量最低和最高温度并显示在刻度两端。

- ‘手动’

如果在热图像中测量到明显不同的温度 (例如，在检查热桥时将暖气片视为炽热的目标物)，那么可用色彩会分布在最高和最低温度之间的大量温度值上。这可能会导致无法详细显示细微的温度差异。为了详细显示待检查温度范围，请按照以下步骤操作：切换到模式‘手动’后，可以设置最高和最低温度。这样，您可以定义您感兴趣的温度范围，并在其中识别细微差异。该设置‘复位标尺’会自动根据红外线传感器视野中的测量值重新调整刻度。

7.5 主菜单

如需进入主菜单，先按压按键 Func，以调用测量功能。然后按压“右”功能键。

7.5.1 '测量'

- ‘辐射率’

对于某些最常见的材料，可以选择已保存的辐射率。为了便于查找，数值已按照辐射率目录分组汇总。在菜单项‘材料’中先选择合适的分类，然后选择合适的材料。相应的辐射率将显示在下面一行中。如果您知道测量目标物的准确辐射率，您也可以将其作为数字值在菜单项‘辐射率’中进行设置。如果您经常测量相同的材料，您可以将5个辐射率保存为收藏夹，并通过顶部栏(编号从1到5)快速调用它们。

- ‘反射温度’

设置该参数可以改善测量结果，尤其是对于低辐射率（= 高反射率）的材料。在某些情况下（尤其是在室内），反射温度等于环境温度。如果高反射目标物附近温度偏差较大的目标物会影响测量，则应调整该值。

7.5.2 '显示'

- ‘中心点’

该点显示在热图像中间，并显示该位置上测得的温度值。

- ‘热点’：‘打开’ / ‘关闭’

热图像的最热点 (= 测量像素) 通过热图像中的红色十字线进行标识。这有助于查找关键位置 (例如开关柜内松动的触点端子)。为了实现尽可能准确的测量，将测量目标物对准显示屏的中心 (85 × 64 px)。这样，该测量目标物的相应温度值会一同显示。

- ‘冷点’：‘打开’ / ‘关闭’

热图像的最冷点 (= 测量像素) 通过热图像中的蓝色十字线进行标识。这有助于查找关键位置 (例如窗户的不密封位置)。为了实现尽可能准确的测量，将测量目标物对准显示屏的中心 (85 × 64 px)。

- ‘色标’：‘打开’ / ‘关闭’

在该菜单项下，您可以激活或停用彩色刻度。

- ‘平均溫度’：‘打开’/‘关闭’

平均温度显示在热图像中的左上方 (热图像中所有测量值的平均温度)。这能帮助您确定反射温度

7.5.3 '设备'

- ‘语言’

在此菜单项下，您可以选择显示中使用的语言。

- '单位'

在该菜单项下，您可以在“°C”和“°F”之间切换温度显示的单位（不适用于日本）。

- '时间/日期'

如需更改测量工具中的时间和日期，请调出子菜单‘时间/日期’。在该子菜单中，除了时间和日期设置外，您还可以更改相应的格式。如需退出子菜单‘时间’和‘日期’，请按压右侧的功能键以保存设置，或按压左侧功能键以放弃更改。

- ‘关闭时间’

在此菜单项下，您可以选择一个时间间隔，在该时间间隔之后，如果未按下任何按键，测量工具将自动关闭。您也可以通过选择设置‘切勿’停用自动关闭。

- ‘高音频质量’

在此菜单项下，您可以通过语音备忘录调整录制的音频文件的质量。请注意，高音频质量需要更多的存储空间。

- ‘设备信息’

在此菜单项下，您可以检索有关本测量工具的信息。在那里您可以找到本测量工具的序列号和安装的软件版本。

- '出厂设置'

在此菜单项下，您可以将测量工具重置为出厂设置并永久删除所有数据。这可能需要几分钟时间。按压右侧的‘更多’按键，以进入子菜单。然后按压右侧的功能按键以删除所有文件，或按压左侧的功能按键以取消操作。

如需退出任意菜单并返回标准显示屏幕，您也可以按压测量开始/暂停按键。

7.6 记录测量结果

7.6.1 保存测量结果

接通后，测量工具立即开始测量，并持续进行直到关闭。

如需保存某幅图像，将摄像头对准所需的测量目标物，然后按压“保存”键。图像将保存在测量工具的内部存储器中。或者，您也可以按压“启动/暂停测量”键。测量将被冻结，并显示在显示屏上。这样，您就可以仔细观察图像，并进行后续调整（例如调色盘）。如果不想保存冻结的图像，可以用“启动/暂停测量”键再次启动测量模式。如需将图像保存在测量工具的内部存储器中，按压“保存”键。

7.6.2 录制语音备忘录

如需记录环境条件或存储的热图像的附加信息，可以录制语音备忘录。它将与热图像和可视图像一起保存，并可以随后传输。

建议录制语音备忘录，以确保更好地记录。

麦克风在键盘后的麦克风符号旁边。请对着麦克风的方向说话。最多录制 30 s。

语音备忘录录制在图库中。操作步骤如下：

- 按压“左”功能键，以进入图库。

HILTI

• 按压按键 Func。开始录制。请录制所有相关信息。
• 如需结束录制，可以再次按压按键 Func 或按压“右”功能键。
• 如需取消录制，按压“左”功能键。录制后，可以播放语音备忘录。
• 如需播放语音备忘录，再次按压按键 Func。将播放录制内容。
  如需暂停播放，按压“右”功能键。如需继续播放暂停的录制内容，再次按压“右”功能键。
  如需停止播放，按压“左”功能键。

如需录制新的语音备忘录，删除已有的语音备忘录，然后开始新的录制。

7.6.3 调用保存的图像

如需调用保存的热图像，操作步骤如下：

• 按压“左”功能键。现在，在显示屏中出现最后保存的照片。
• 如需在保存的热图像之间切换，按压“右”或“左”键。

除了热图像外，也保存了可视图像。如需调用该图像，按压“下”键。

通过按压“上”键，也可以全屏显示记录的热图像。在全屏视图中，标题栏显示将在 3 s 后隐藏，这样您可以查看热图像的所有详细信息。

利用“上”/“下”键，您可以切换不同视图。

7.6.4 删除保存的图像和语音备忘录

如需删除单个或所有热图像，请切换至图库视图：

• 在垃圾箱符号下方按压“右”键。将打开一个子菜单。此时您可以选择，是仅删除该图像、仅删除相关的语音备忘录（如已录制）或删除所有图像。如果只需要删除该图像或相关的语音备忘录，用按键 Func 确认该过程。
• 如需删除所有图像，按压按键 Func 或“右”功能键，并额外用“右”功能键确认该过程，或按压“左”功能键取消删除过程。

图像的数据碎片会被保留在内存中并且可以重建。如需最终删除，在主菜单中选择‘设备’→‘出厂设置’。

7.7 数据传输

USB 接口专门用于数据传输。电池或其他设备不能用它充电。

1. 关闭 USB 插口盖。
2. 在关机状态下使用 USB 线将测量工具 USB 插口与您的计算机连接。

USB 接口只能用于将测量工具连接到计算机。如果将测量工具连接到其他设备，可能会损坏测量工具。

1. 打开测量工具。→ 页码 796
2. 打开计算机上的文件浏览器并选择驱动器 PT-C。可以将保存的文件从测量工具内存复制、移动到您的计算机或删除。
3. 完成所需的过程后，请按标准将驱动器的连接断开。

请务必先从计算机的操作系统中注销驱动器 (弹出驱动器)，否则可能会损坏测量工具的内部存储器。

1. 通过开/关键关闭测量工具。
2. 拔下 USB 线并关闭 USB 插口的盖子，以防止灰尘或水溅。

8 维护和保养

警告

插入电池时存在人身伤害危险！

执行维护和保养任务之前，请务必先取出电池。

工具的保养

• 请小心去除顽固的污垢。
• 如果有污垢，请用干燥的软毛刷小心地清洁通风孔。
• 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。
• 请使用洁净干燥的抹布来清洁产品的接头。
• 请始终将本测量工具保持清洁状态。脏污的红外线传感器可能影响测量准确性。
• 请勿尝试用尖锐物品清除红外线传感器、摄像头、扬声器或麦克风上的脏污。将红外线传感器和摄像头上的灰尘吹净。请勿擦拭红外线传感器和摄像头 (存在刮坏危险)。

锂离子电池的保养

• 切勿使用通风孔堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
• 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在雨中)。 如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维修中心。
• 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。

请勿触摸电池触点或从触点上去除出厂涂的油脂。

- 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。

维护

警告

电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。

工具或设备的电气系统只能由受过培训的电气专业人员进行维修。

• 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。
• 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由Hilti维修中心修复。
• 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。

为确保安全和可靠的操作，仅使用 Hilti 原装备件、耗材和附件。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问：www.hilti.group

8.1 更换钮扣电池

测量工具的时间戳功能需要使用钮扣电池供电。如果钮扣电池电量耗尽，则需更换钮扣电池。

1. 松开纽扣电池座的螺丝。

▶ 螺丝与纽扣电池座固定连接。

1. 将钮扣电池架从其插槽中拉出 (如有必要，使用合适的工具)。
2. 取出旧钮扣电池，放入新钮扣电池。注意遵守正确的极性。纽扣电池座上刻的“+”和纽扣电池的正极必须一致。
3. 将钮扣电池座重新插入插槽。请确保钮扣电池座已经正确且完全推入，否则无法保证防尘和防溅水。
4. 用手拧紧纽扣电池座的螺丝。

8.2 Hilti Measuring Systems 维修中心

Hilti Measuring Systems 维修中心负责检查测量工具，并在发现偏离指定精度时重新校准工具并再次进行检查，以确保工具符合规范。维修证明用于以书面形式确认工具在接受测试时符合规范。建议执行以下操作：

• 选择与设备使用情况相匹配的测试/检查间隔。
• 本工具在过度使用或在不正常条件或压力下使用后，由 Hilti Measuring Systems 维修中心在执行重要工作之前进行检查或至少每年检查一次。

尽管 Hilti Measuring Systems 维修中心会对产品进行测试和检查，在测量工具使用前以及使用期间，用户仍有义务对其进行检查。

9 运输和存放

无绳工具和电池的运输

! -小心-

运输途中的意外启动！

▶ 运输产品前务必将电池取出！

▶ 取下电池。
切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导电材料或其它电池分开（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
每次使用前以及长时间运输前后都要检查产品和电池是否损坏。

无绳工具和电池的存放

-警告-

故障或泄漏的电池会导致意外损坏！

仅可在未插入电池的情况下存放产品！

请将产品和电池存放到凉爽干燥的地方。请遵守技术数据中规定的温度极限值。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
切勿将电池存放在阳光下、热源上或玻璃后。
▶ 请将本产品和电池存放在儿童或非授权人员无法接近的位置。
每次使用前以及长时间存放前后都要检查产品和电池是否损坏。

10 故障排除

如果您遇到的问题未在此表中列出或您无法自行解决问题，请联系 Hilti 维修中心。

故障 可能原因 解决方案
产品无法开机。 为电池放电 ▶	更换电池或对已放电电池充电。
	电池未完全插入。 ▶ 让电池嵌入,	直到听到“咔哒”声。
电池在嵌入时没有发出“咔哒”声。	电池上的固定凸耳脏污。 ▶ 清洁固	定凸耳,然后重新安装电池。
测量工具过热或过冷。	测量工具过热或过冷。测量工具在短时间后自行关闭。	▶ 让测量工具适应环境温度。▶ 然后再次接通测量工具。
电池过热或过冷。	电池过热或过冷。测量工具在短时间后自行关闭。	▶ 让电池适应环境温度或更换电池。▶ 然后再次接通测量工具。
存储器已满/有故障。	图像存储器已满。 ▶ 必要时,将图	像传输至其他存储介质上(例如电脑)。然后删除内部存储器中的图像。
	图像存储器有故障。 ▶ 通过删除所	有图像格式化内部存储器。如果问题仍然存在,请联系Hilti维修中心。
测量工具无法与电脑连接。	电脑无法识别测量工具。 ▶ 检查电	脑上的驱动程序是否为最新版本。可能需要在电脑上安装一个更新的运行系统版本。
	USB 接口或 USB 线有故障。 ▶	请尝试使用另外一根数据进行连接。▶ 检查测量工具是否可以与另一台电脑连接。▶ 如果问题仍然存在,请联系Hilti维修中心。
纽扣电池电量空。	纽扣电池电量空。 ▶ 更换钮扣电池。	▶ 确认更换。
测量工具有故障。	测量工具有故障。 ▶ 联系Hilti维修中心。

11 废弃处置

警告

废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。

▶ 不得通过邮寄方式发送任何电池。
▶ 用非导电材料（比如绝缘带）包住端子，以防止短路。
在儿童接触不到的地方处置电池。
请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。

制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。

不要将电动工具、电子设备和电池扔进家庭垃圾中！

12 制造商保修

如对保修条件有任何疑问，请联系您当地的 Hilti 代表。

13 FCC 提示 (适用于美国)/IC 提示 (适用于加拿大)

本设备已按照 FCC 规则第 15 部分进行过测试，其结果符合 B 类数字装置的有关限制规定。这些限制规定用于针对在住宅建筑中因使用此类设备而可能造成的有害干扰提供合理的保护。本设备会产生、使用和辐射射频能量，如果不按照说明安装和使用，则可能对无线电通信产生干扰。因此，如果不按照本说明安装和运行该设备，它可能会导致无线电接收受到干扰。

但无论如何，仍无法完全保证这种干扰不会在某一特定条件下发生。如果本设备确实对无线电或电视接收产生有害干扰（可通过关闭和打开本设备进行确认），则用户可以尝试通过以下措施消除干扰：

• 重新调整或重新定位接收天线。
• 增加本设备与接收装置（无线电或电视等）之间的距离。
• 将设备连接至接收装置所在电路以外其他电路上的电源插座。
• 向经销商或有经验的无线电/电视技术人员咨询以寻求帮助。

本设备符合 RSS 规则第 15 部分以及 FCC 规则 ISED-210 标准的要求。

工具的操作必须满足以下两个条件：

• 本设备不会产生有害干扰。
• 本设备必须吸收任何接收到的干扰，包括可能会引起非期望操作的干扰。

未经 Hilti 明确批准的变更或改装会限制用户操作本设备的权利。

Responsible party

Hilti, Inc.

附件、系统产品和关于您的产品的更多信息可以查看 此处。

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Thermo camera
Products: PT-C 01

零件名称Part name	有害物质Hazardous substances
	铅Lead(Pb)	汞Mercury(Hg)	镉Cadmium(Cd)	六价铬HexavalentChromium(Cr(VI))	多溴联苯Polybrominatedbiphenyls (PBB)	多溴二苯醚Polybrominatedbiphenyletherts(PBDE)
纽扣电池盖Coin cell cover	o	o	o	o	o	o
接口盖Interface cover	o	o	o	o	o	o
键盘-硅胶垫Keyboard-silicone pad	o	o	o	o	o	o
前面板Front plate	o	o	o	o	o	o
螺钉Screws	o	o	o	o	o	o
显示屏-橡胶框架Display-rubber frame	o	o	o	o	o	o
传感器单元-金属部分Sensor unit-metal part	o	o	o	o	o	o
传感器单元-泡沫部分Sensor unit-foam	o	o	o	o	o	o
电池接口适配器Battery interface adapter	o	o	o	o	o	o
主板Main PCBA	x	o	o	o	o	o
USB数据线USB cable	o	o	o	o	o	o
以下表格均依据 SJT 11364 通则制定。0:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。(企业可基于其实际情况在包装箱内提供“X”标识的详细技术说明。)The following tables are prepared in accordance with the provision of SJT 11364.O: Indicates that said hazardous substances contained in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572X: Indicates that said hazardous substances contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.(Enterprises may further provide in this box technical explanation for marking "X" based on their actual circumstances.)

该表适用于中国大陆市场。

限用物質含有情況標示聲明書

该文档使用术语“电池”来描述由数块锂离子电池单元拼接而成的 Hilti 可充电锂离子电池组。这些电池专供 Hilti 电动工具使用。请只使用原装 Hilti 电池！

说明

Hilti 电池配有电池单元管理系统和电池单元保护系统。

电池由包含锂离子存储材料的电池单元组成，这些材料可实现高比能量密度。锂离子电池的记忆效应微乎其微，但对外部暴力冲击、深度放电或者高温非常敏感。

关于 Hilti 电池许可的产品请访问 Hilti Store 或者查询：www.hilti.group

安全

请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
请勿拆解、挤压或焚烧电池，也不要让其暴露在 80^ C 以上的高温下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请按照章节电池起火时采取的措施来进行处理。

电池损坏时采取的措施

▶ 如果电池损坏，请务必联系 Hilti 维修服务中心。
▶ 如果电池漏液，请不要再使用。
如果电池发生泄漏，请避免眼睛或皮肤直接接触到泄漏物。当处理泄漏的电池时，请务必使用防护手套和护目镜。
使用认可的化学清洁剂清除泄漏的电池液。请遵守当地的电池液清洁规定。
若要保存损坏的电池，将电池放在不易燃的容器中，并在电池上方覆盖一层干燥的沙子、白垩粉 (CaCO3) 或硅酸盐 (蛭石)。然后，将盖子盖紧保证密封，将容器保存在远离易燃气体、易燃液体或易燃物的地方。
请将容器送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！

电池运行不良时采取的措施

观察电池是否存在异常表现，如充电故障或充电时间过长、明显亏电、充电器 LED 状态异常或漏液。这些都是电池内部存在问题的迹象。
如果您怀疑电池内部存在问题，请联系 Hilti 维修服务中心。
如果电池不能使用、无法再充电或存在漏液情况，请进行废弃处理。参考章节维护和废弃处理。

电池起火时采取的措施

警告

电池起火危险！燃烧的电池会释放危险的潜在易爆液体和烟雾，可能会导致腐蚀伤、烫伤或爆炸。

- 当您处理电池起火事故时，请戴好个人防护装备。

▶ 提供充足的通风，以便排出有害及潜在爆炸性烟雾。
▶ 如果释放出浓烈的烟雾，应立即离开房间。
▶ 如果出现皮肤或呼吸道刺激，应立即就医。
在尝试扑灭大火之前，请呼叫消防队。
请仅使用水来灭火，并保持足够距离。干粉灭火器和灭火毯对锂离子电池起火无效。如果锂离子电池造成附近物料起火，应使用合适的灭火剂灭火。
请不要试图移动大量着火的电池。而应立即移除周围的物料以隔离电池。

如果电池自己不能冷却，发出声音或者开始燃烧：

用铲子铲起电池并将其投入一桶水中，可降低尚未达到失控温度的邻近电池单元被引燃的风险。冷却效果能够有效阻止火势蔓延至尚未达到临界着火温度的电池单元。
▶ 请将电池留在桶里至少 24 小时直至完全冷却。
参见章节电池损坏时采取的措施。

运输和存放

环境工作温度应保持在 -17^ 至 +60^ / 1^ 至 140^ 之间。
存放温度应保持在 -20^ 至 +40^ / -4^ 至 104^ 之间。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
将电池存放在凉爽、干燥的地方。凉爽的存放环境可延长电池寿命。切勿将电池存放在阳光直射位置、加热器上或窗玻璃后。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。

切勿松散、未加保护地运输大批量电池。运输过程中，应保护电池免受过度冲击或振动的影响，并将其与导电材料或其它电池分开存放（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。

维护和处置

确保电池远离油和油脂。如果电池变脏，用软毛刷或洁净干燥的抹布清洁电池。用干燥的软毛刷或干燥柔软的布清洁电池。
切勿使用通风口被堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
避免使电池不必要地接触到灰尘或碎屑，切勿让电池浸湿 (例如，浸没在水中或受到雨淋)。
如果电池被浸湿，应作为损坏的电池处理，并将其隔离在不易燃的容器中。如果电池内部受潮，请按照处理受损电池的方式将其隔离到不可燃的容器中。

参见章节电池损坏时采取的措施。

• 处置不当可能会造成漏气或漏液，最终导致健康危害。请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！
  不要将电池和家庭垃圾一起进行废弃处置。
  在儿童接触不到的地方处置电池。用非导电材料（比如绝缘带）包住端子，以防止短路。
