NPX 300 - 电源 NAIM - 免费用户手册

用户手册 NPX 300 NAIM

备注：完整的安全警告可参阅《法定安全手册》。

Naim Audio 产品将性能视为重中之重。仔细安装将有助于确保产品效充分发挥用。本手册所述为 300 Series 电源。手册以一般安装注意事项开始。产品特定信息从第 4 节开始。

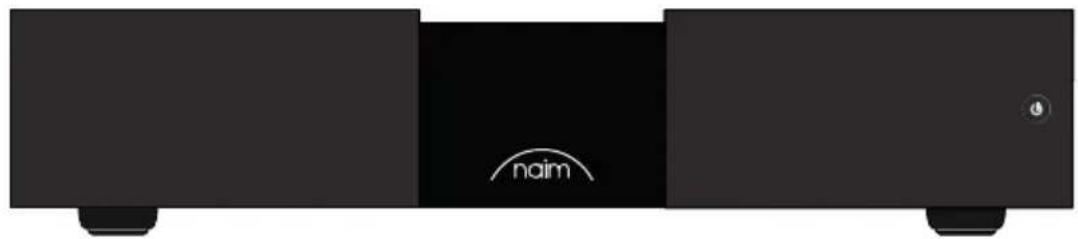

1. 包装盒内容

2. 300 Series 电源 NPX 300 功能和连接

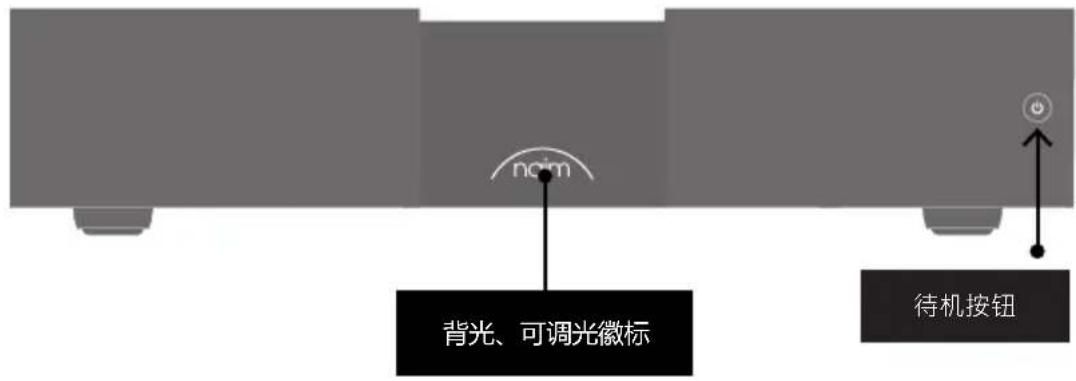

ncm 背光、可调光徽标 待机按钮

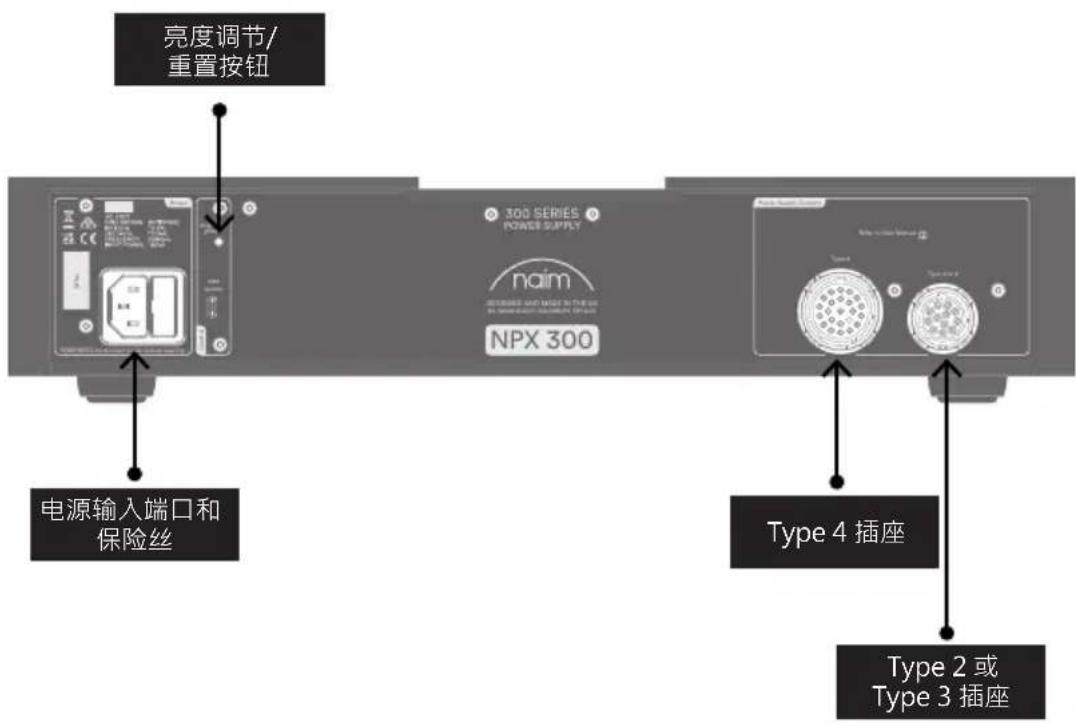

亮度调节/ 重置按钮 300 SERIES POWER SUPPLY naim NFX 300 电源输入端口和 保险丝 Type 4 插座 Type 2 或 Type 3 插座

3. 300 Series 电源 NPX 300 设置

将 NPX 300 和音频源组件置于最终要摆放的位置。

200 SERIES STREAMING PREAMLITER naim NSC 222

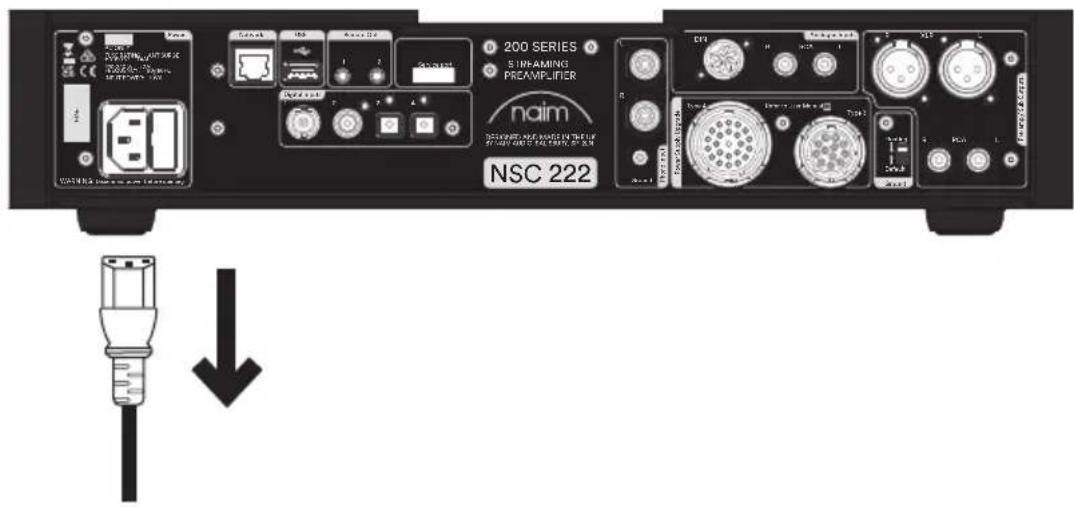

确保从音频源组件上拔下电源线。

200 SERIES STREAMING PRE-AMPLIEN naim DCS GREGED AND PARTS FOR THE UK OF NEW CABLES. SPECIFICATIONS NSC 222

从音频源组件上拔下连接插头。

200 SERIES STREAMING PREAMS ncim NSC 222 300 SERIES POWER SUPPLY ncim NPX 300

用 Type 4 缆线将 NPX 300 和音频源组件连接起来。带有缆线方向标记的一端应与音频源组件相连。

200 SERIES STREAMS NAM NSC 222 200 SERIES POWER SUPPLY naim NPX 300

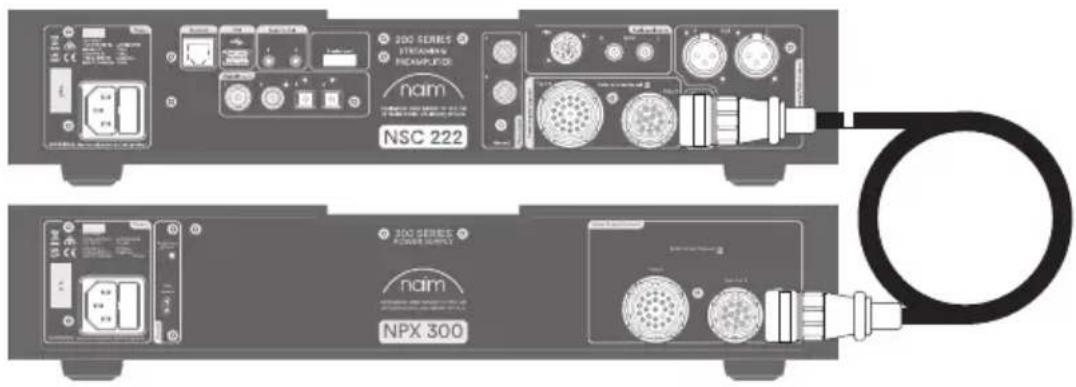

接下来，用 Type 3 缆线将 NPX 300 和音频源组件连接起来。带有缆线方向标记的一端应与音频源组件相连。

300 SERIES POWER SUPPLY naim NPX 300 Power Supply Control Up Up/Up

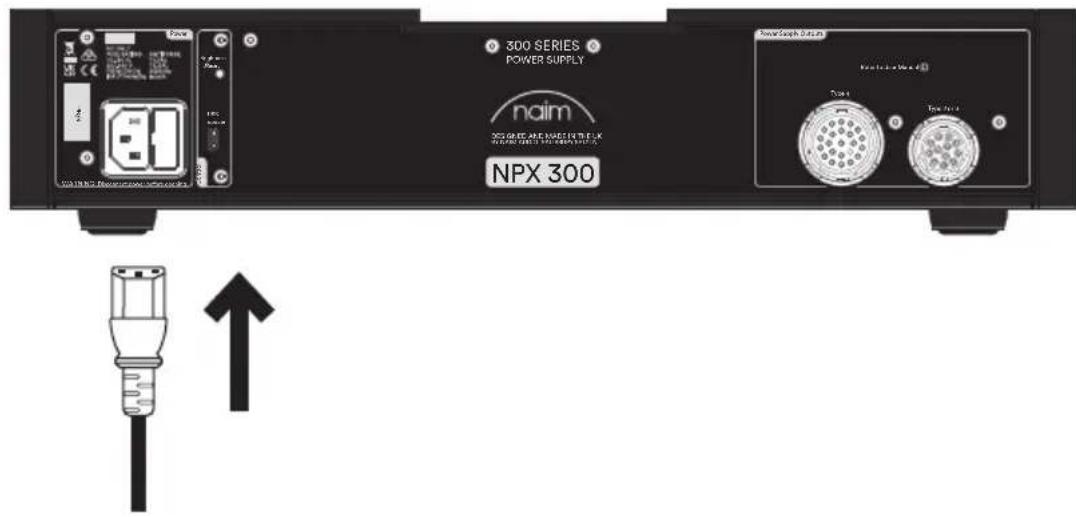

最后，只需将电源线连接到 NPX 300 上即可。

现在，按下 NPX 300 待机按钮可以开启音频源组件。如果 NPX 300 为音频源组件供电，按下音频源组件的待机按钮也可以开启设备。

4. 300 Series 电源 NPX 300 安装和操作

NPX 300 安装在专用设备支架上（如 Naim Fraim）时方可发挥最佳性能，应将其先搬运到最终摆放位置，然后再连接缆线或开机。如果要使用电源对系统进行升级，请确保在连接电源前已关闭前置放大器和功率放大器。NPX 300 待机按钮位于前面板上，与连接的 200 或 300 Series Naim 产品上的待机按钮功能一致。

NPX 300 较重，在抬起或搬运时应小心。应确保放置它的表面能够承受全部重量。

4.1 安装 - Type 3 和 Type 4 设备

NPX 300 是一款全新设计的电源，可以连接 200 Series 或 300 Series Naim Audio 音频源产品。NPX 300 支持这些产品以低功耗运行以及 <0.5W 的待机模式和网络待机模式。徽标亮度会与连接的设备同步。

如需安装，关闭 200 Series 或 300 Series 产品，然后拔下连接插头。

用 NPX 300 自带的 Type 3 和 Type 4 缆线连接设备。确保标记有一个或两个频带的缆线一端与音频源设备相连，以确保缆线方向正确。

从音频源设备上拔下电源线。

现在，可以将 NPX 300 连接到电源，然后通电。仅 NPX 300 需要连接电源，而它连接的产品不再需要连接电源。

4.2 安装 - Type 2 设备

NPX 300 能够为采用 Type 2 连接的 Naim Audio 音频源产品供电，例如 Solstice 系列 NVS TT 唱机。Solstice 唱机自带的 Type 2 缆线可以连接到 NPX 300 上的 Type 3 输出端口。徽标亮度会与音频源设备同步。

如需安装，关闭 Type 2 产品，从随附的电源上拔下 Type 2 缆线。用 Type 2 缆线连接 NPX 300 上的 Type 3 输出端口。

现在，可以将 NPX 300 连接到电源，然后通电。

4.3 安装 - 传统模式

NPX 300 能够为一些与 XPS 电源兼容的 Naim Audio 产品供电。在这种情况下，可以使用 NPX 300 上的待机按钮将音频源设备彻底关闭。需要使用 Naim Audio 随附的特殊适配器缆线连接这些设备。

在这一配置下，不支持徽标亮度同步，并且连接的产品无法进入网络待机模式。

如需安装，关闭音频源产品，然后拔下连接插头。用 Type 3 和 Type 4 适配器缆线连接设备

现在，可以将 NPX 300 连接到电源，然后通电。仅 NPX 300 需要连接电源，而它连接的产品不再需要连接电源。

4.4亮度设置

NPX 300 上的产品徽标亮度可以使用后面板上的按钮进行调节。如果在传统模式下使用 NPX 300，重复短按按钮会循环切换徽标亮度水平。按住该按钮持续约 3 秒即可让 NPX 300 执行出厂重置。

如果NPX300能够支持音频源组件进行亮度调节，则音频源可以控制亮度。

4.5 USB 更新

NPX 300 电源提供 micro USB 端口，仅供维修使用。

5. 一般安装

Naim 设备旨在提供最佳性能，尽可能避免受到影响。这可能会导致不熟悉的情况。下面的备注包含与 Naim 设备特别相关的建议，以及有关使用家用音频产品的更多一般警告。请仔细阅读。

5.1 安置设备

为了降低扬声器发出嗡嗡声的风险，应使电源和功率放大器与其他设备保持合理的距离。连接设备的最大间隔距离是标准互连导线所允许的距离。

某些 Naim 设备非常重。在起吊前检查设备的重量，必要时可多人操作，以确保安全移动设备。确保您的设备支架或工作台可以轻松支撑重量并保持稳定。

5.2 开机

应先接通源组件和电源，然后再接通功率放大器。始终关闭放大器并等待一分钟，然后再连接或断开任何导线。始终使用产品上的待机按钮，而不是电源插座开关。

5.3 试运行

Naim 设备需要相当长的时间才能达到最佳状态。持续时间会有所不同，但在某些情况下，声音可能会持续改善一个多月。如果系统长时间处于打开状态，将会获得更好、更一致的性能。

5.4 无线电干扰

在某些情况下，可能会遇到射频干扰，具体取决于您居住的地方和您家里的接地布置。某些地区的广播控制会产生非常高的射频辐射，而设备的选择和确切位置可能至关重要。射频干扰的敏感性与高音质所需的宽内部带宽有关。

5.5 防雷措施

您的 Naim 高保真音响系统可能会被雷电损坏，当存在雷击风险时，应将其关闭并断开电源。为了提供全面保护，请在不使用时断开所有电源插头和所有架空电缆。

6. 主电源

仅使用随附的电源线和插头或 Naim Power-Line 电源缆线。

在使用保险丝插头的位置应安装 13 安培的保险丝。请勿将电压相关电阻器或噪声抑制器连接到电源插头中。它们会降低主电源和声音。

6.1 电源插头接线

在某些地区，电源插头可能需要安装在提供的电源线上。由于电源线中电线的颜色可能与标识插头中端子的颜色标记不一致，请按照以下步骤操作：

黄绿相间的电线必须连接到标有字母E或安全接地符号或颜色为绿色或黄绿相间的插头中的端子。

蓝色电线必须连接到标有字母 N 或颜色为黑色的插头中的端子。

棕色电线必须连接到标有字母 L 或颜色为红色的插头中的端子。

6.2 设备保险丝

电源供电的 Naim Audio 设备在靠近电源输入插座的后面板上装有电源保险丝。

仅在必要时才用随附的备用保险丝或相同的保险丝进行更换。如果保险丝反复出现故障，应由零售商或 Naim 自行调查。

6.3 不可重新接线的电源插头

如果从电源线切断不可重新接线的插头（无论出于什么目的），必须以使其完全无用的方式处理插头。如果将切断插头插入电源插座，则存在相当大的电击危险。

6.4 电源电路和电缆

高保真音响系统通常与其他家用设备共用一个电源电路，其中一些设备可能会导致电源波形失真。这种失真反过来会导致电源变压器产生机械嗡嗡声。某些Naim变压器尺寸较大，因此对这种失真相对敏感，在安置设备时可能需要考虑变压器嗡嗡声。

变压器嗡嗡声不会通过扬声器传输，对系统性能没有任何影响；但是，单独的电源电路可能会降低性能。这种电路（理想情况下额定电流为30或45安培）通常也会提高系统性能。有关安装独立电源电路的建议，请咨询合格的电工。

7. 清洁

Naim 建议仅使用随附的清洁布轻轻擦拭产品表面。清洁产品可能含有对外观表面处理和涂层有不良影响的成分。

8. 支持

消费者保护条例因国家/地区而异。在大多数地区，如果出售的设备无法令人满意地工作，零售商必须准备收回。问题可能是由于系统或其安装故障所致，因此充分利用经销商的诊断技能至关重要。如果无法解决困难，请联系您当地的经销商，或直接联系 Naim Audio。

某些 Naim 设备是针对不同地区生产的特殊版本，这使得安排国际通用保修变得不可行。请与您的零售商商定当地保修内容。如有必要，请直接联系 Naim Audio 寻求帮助和建议。

8.1 服务和更新

至关重要的是，维修和更新只能由 Naim 授权的零售商或 Naim 自己在工厂进行。许多组件都是经过测试或匹配的定制件，通常无法从其他来源获得适当的替换件。

最初应通过客户服务直接联系 Naim 以获取服务或更新信息：

电话：[phone]

电子邮箱：[e-mail]

请在所有函件中引用产品序列号（可在其后面板上找到）。

9. 电源连接详细信息

NPX 300 电源能够升级带有 Type 2、Type 3 或 Type 4 接口的 Naim 产品带有 Type 3 和 Type 4 接口的产品应在拔下连接插头后再连接两种缆线

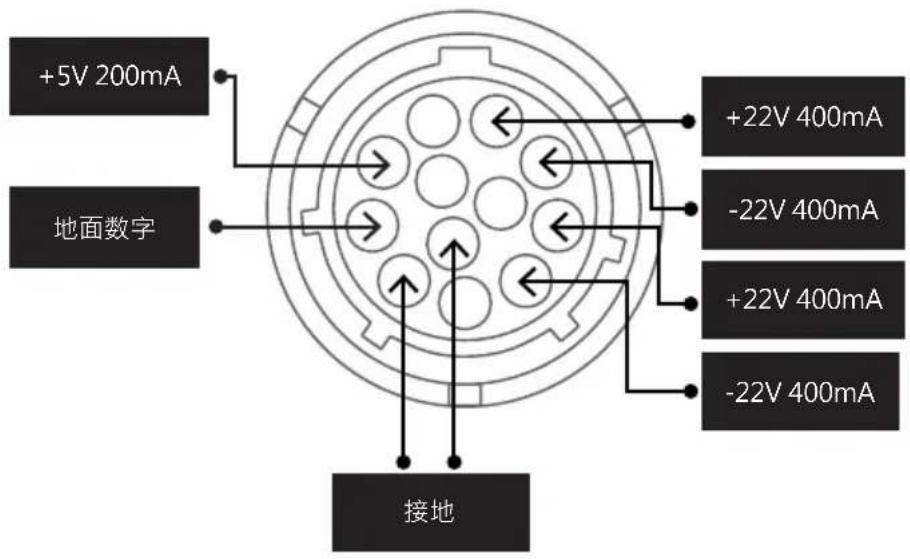

9.1 Type 3:12 路接口

参数 300 Series 电源
型号代码 NPX 300
待机功耗 <0.5W
电源输出端口	Type 3, Type 4
其他接口 Micro USB ( 仅供更新之用 )
Naim 徽标 白光照明
电源 115V 或 230V · 50/60Hz
尺寸 ( 高 x 宽 x 深 ) 91.5 x 432 x 317.5 mm ( 包括支脚 )
重量 14.4kg

11. 产品回收

带有轮式垃圾桶打叉标志的产品不能作为生活垃圾处理。这些产品必须在能够回收利用并适当处理废物副产品的机构中处置。

请联系当地的相关部门，了解距您最近的此类机构的详细信息。适当的回收和废物处理有助于优化资源并保护环境免受污染。

簡介

注意：如需瞭解全面的安全警告，請參閱《法定安全手冊》。

Naim Audio 產品以效能作為優先考慮的因素。細心安裝有助於確保產品的潛力得到充分發揮。本手冊包括 300 系列供電器的相關說明。其開頭為一些總體安裝注意事項。產品特定資訊從第 4 節開始。

1. 包装内的物品

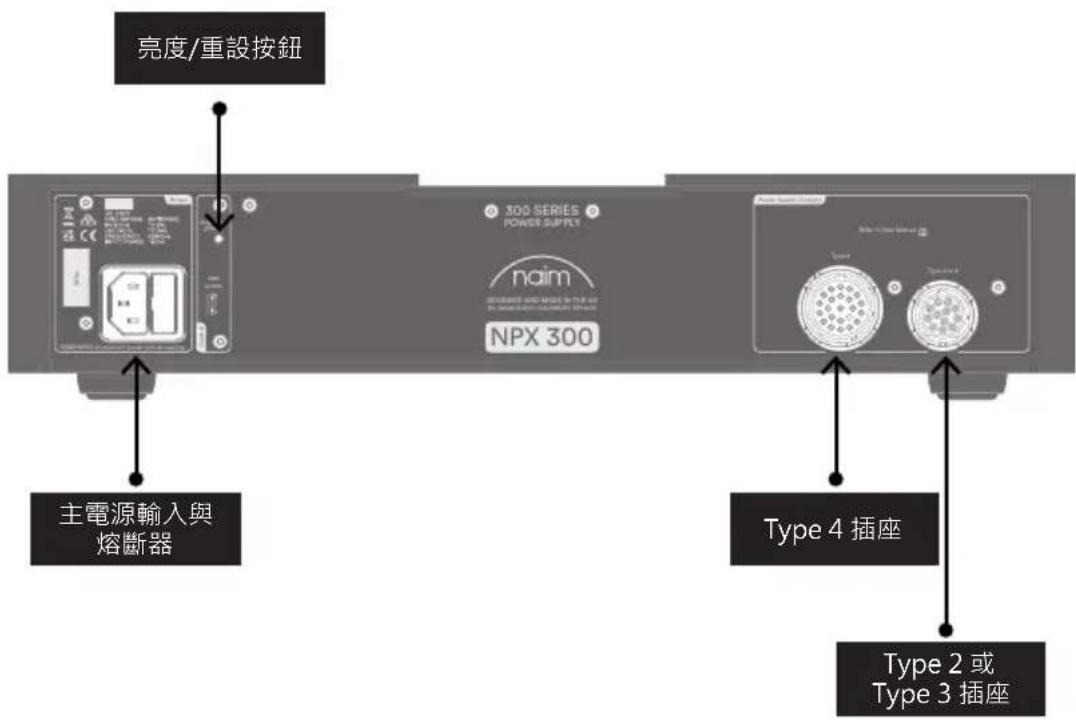

ncm 背光式可校暗標誌 待命按鈕

亮度/重設按鈕 300 SERIES POWER SUPPLY naim NFX 300 主電源輸入與 熔斷器 Type 4 插座 Type 2 或 Type 3 插座

3.300 系列供電器 NPX 300 設定

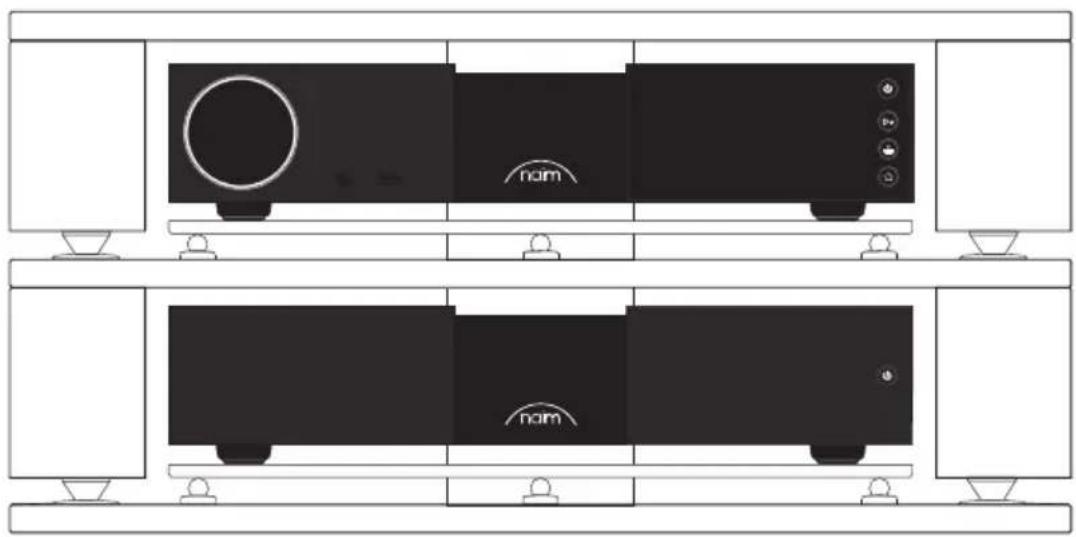

將 NPX 300 和音源組件放置在相應的最終位置。

200 SERIES STREAMING PREAMLITER naim NSC 222

確保從音源組件上移除主電源線。

200 SERIES STREAMING PRE-AMPLIEN naim DCSIGNED AND APARTED FOR THE UK OF NEW CABLES. SPECIFICATIONS NSC 222

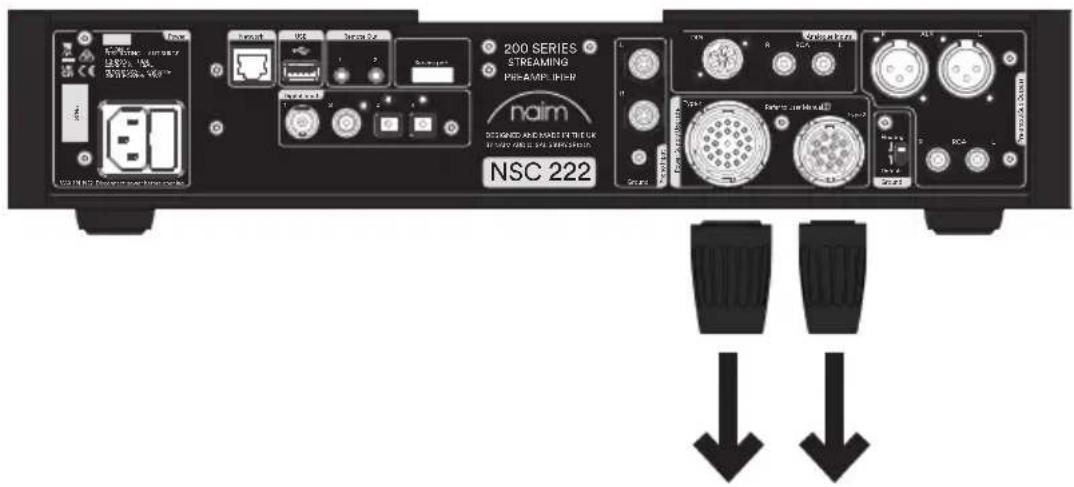

從音源組件上拔下連接插頭。

200 SERIES STREAMING PREAMS ncim NSC 222 300 SERIES POWER SUPPLY ncim NPX 300

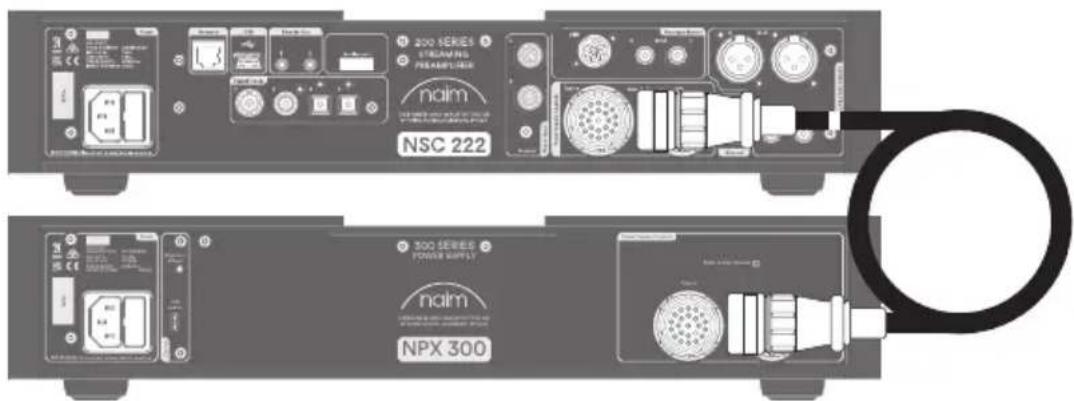

用 Type 4 纜線連接 NPX 300 和音源組件。有纜線方向標識的一端應連接音源組件。

200 SERIES STREAMS PROMPUTER naim NSC 222 200 SERIES POWER SUPPLY naim NPX 300

然後用 Type 3 纜線連接 NPX 300 和音源組件。有纜線方向標識的一端應連接音源組件。

300 SERIES POWER SUPPLY naim NPX 300 Power Supply Control Up Up/Down

最後，只需將主電源線與 NPX 300 連接。

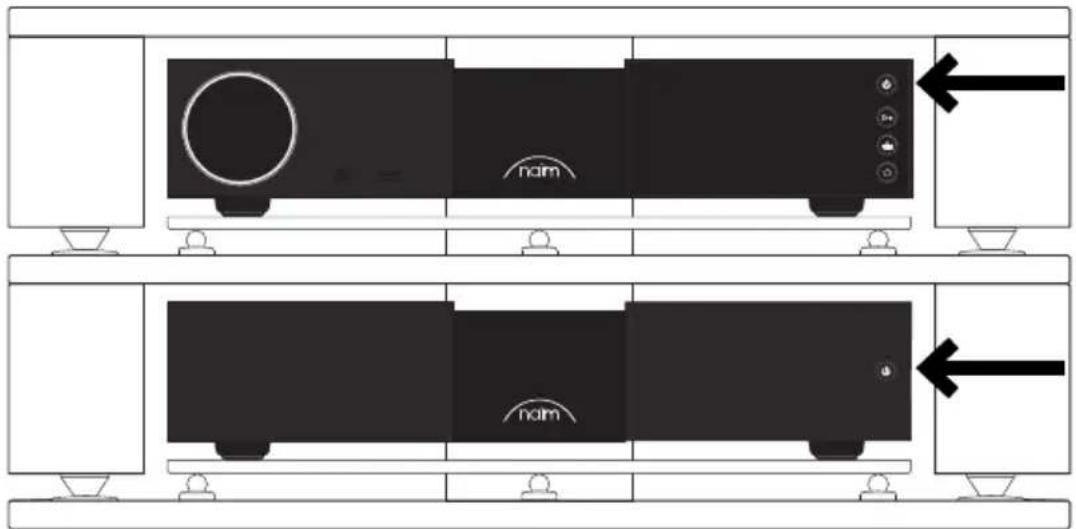

現在可透過按下 NPX 300 待命按鈕來開啟音源組件。如果 NPX 300 供電的音源組件電量足夠，按下其待命按鈕亦可開啟此裝置。

4.300 系列供電器 NPX 300 安裝與操作

NPX 300 安裝於專用設備架（如 Naim Fraim）上時表現最佳，它在與纜線連接或開啟之前應位於最終位置。如需在使用供電器時升級您的系統，請在連接供電器之前確保前置放大器和功率放大器均已關閉。NPX 300 的待命按鈕位於前方面板上，其功能與連接的 200 或 300 系列 Naim 產品上的待命按鈕相同。

NPX 300 很重，因此在搬運或移動時務必小心。確保它所在的表面足以承受其全部重量。

4.1 安装 - Type 3 和 Type 4 装置

NPX 300 是一種經過全新設計的供電器，能夠與任何 200 系列或 300 系列的 Naim Audio 音源產品連接。NPX 300 支援這些產品以低功耗運行，待命模式和網絡待命模式功率均低於 0.5W。標誌亮度也與連接的裝置同步。

如需安裝，請關閉 200 系列或 300 系列產品的電源，並移除兩個連接插頭。

將 NPX 300 隨附的 Type 3 和 Type 4 纜線與裝置連接。確保標記有一個或兩個條紋標誌的電纜一端與音源裝置相連，以保證纜線方向正確。

從音源裝置上移除電源線。

現在可將 NPX 300 連接到主電源並接通電源。只有 NPX 300 需要連接主電源，與它連接的產品無需再連接主電源。

4.2 安装 - Type 2 裝置

NPX 300 可為帶有 Type 2 連接器的 Naim Audio 音源產品供電，如 Solstice 系列 NVS TT 黑膠唱盤。

Solstice 黑膠唱盤隨附的 Type 2 纜線可以與 NPX 300 的 Type 3 輸出連接。標誌亮度與音源裝置同步。

如需安裝，請關閉 Type 2 產品的電源，並將 Type 2 繫線從供電器上移除。將 Type 2 繫線與 NPX 300 上的 Type 3 輸出連接。

現在可將 NPX 300 連接到主電源並接通電源。

4.3 安装 - 傳統模式

NPX 300 能夠為一些與 XPS 供電器相容的 Naim Audio 產品供電。在這種情況下，NPX 300 上的待命按鈕會完全關閉音源裝置。需要使用 Naim Audio 提供的專用適配器纜線來連接這些裝置。

此配置不支援標誌亮度同步，連接的產品無法進入網絡待命模式。

如需安裝，請關閉音源產品的電源，並拔下連接插頭。將 Type 3 和 Type 4 適配器纜線與裝置連接。

現在可將 NPX 300 連接到主電源並接通電源。只有 NPX 300 需要連接主電源，與它連接的產品無需再連接主電源。

4.4 亮度設定

您可透過後方面板上的按鈕調整 NPX 300 上產品標誌的亮度。如果在傳統模式下使用 NPX 300，重複短按該按鈕，即可在標誌亮度級之間循環。按住此按鈕約 3 秒可使 NPX 300 進行原廠重設。

如果 NPX 300 供電的音源組件電量足夠，音源組件亦可控制此亮度。

4.5 USB 更新

NPX 300 供電器具有僅供維修使用的 Micro USB 端口。

5.總體安裝

Naim 設備旨在提供最佳效能，避免在實際使用時效能下降。這可能會導致一些不常見的情況。以下說明包含了有關 Naim 設備的具體建議，以及關於使用家用音響產品的一般警告。請仔細閱讀此內容。

5.1 放置設備

為了減少揚聲器出現雜音的風險，供電器和功率放大器的位置應與其他設備保持合理的距離。連接的設備最大間距應為標準連接線所容許的最大距離。

有些 Naim 設備非常重。請在搬運設備前檢查其重量，必要時應由多人操作，以便安全搬運。請確保放置設備的支架或台面能夠輕鬆支撐設備重量，並且非常穩固。

5.2 開啟

開啟功率放大器之前應先開啟音源組件和供電器。在連接或斷開任何連線前，務必關閉放大器並等待一分鐘。務必使用產品上的待命按鈕，而非主電源插座開關。

5.3 運行

Naim 設備需要相當長的時間才能運行到最佳狀態。該時間長短因具體情況而異，但在某些情況下，可能需要一個多月才能達到最佳音效。如果系統長時間處於開啓狀態，則效能會更好、更穩定。

5.4 無線電波干擾

在某些情況下，您可能會遇到無線電射頻干擾，具體取決於您居住的地方和您家中的接地配置。在某些地區，對廣播的管制規定允許存在較高的無線電射頻輻射水平，因此設備的選擇及其準確位置可能是關鍵因素。對無線電射頻干擾的敏感性與高品質音效所需的較寬內部頻寬有關。

5.5 防雷措施

您的 Naim 高保真音響系統可能會因雷擊而受損，因此當有雷擊風險時，應關閉並斷開主電源連線。如需獲得全面保護，所有主電源插頭和架空纜線都應在閒置時斷開。

6. 主電源

僅使用隨附的主電源線和插頭或 Naim Power-Line 專用主電源線。

使用帶熔斷器插頭時，應安裝額定值為 13 安培的熔斷器。請勿將接線電壓依賴性電阻或噪聲抑制器連接到主電源插頭上。否則會降低主電源供應水平和音效品質。

6.1 主電源插頭接線

在某些地區，可能需要將主電源插頭接到隨附的主電源線上。由於主電源線中的電線顏色可能與插頭中端子的顏色標記不一致，請按下列步驟進行操作：

黃綠相間的電線必須接在標有字母 E 或安全接地標記的插頭上，或接在標有綠色或黃綠相間的插頭上。

藍色的電線必須接在有字母 N 或黑色標記的插頭上。

棕色的電線必須接在有字母 L 或紅色標記的插頭上。

6.2 設備熔斷器

主電源供電的 Naim Audio 設備中，主電源輸入插座附近的後面板上安裝有主電源熔斷器。

如有必要，只需用備用熔斷器或相同的熔斷器進行更換。如遇到熔斷器反複燒斷的故障，應聯絡您的零售商或 Naim 進行調查。

6.3 不可重新接線的主電源插頭

如果不可重新接線的插頭與主電源線的連線斷開（無論出於何種目的），則必須將該插頭完全棄置。如果將斷開後的插頭插入主電源插座，則存在極大的電擊危險。

6.4 主電源電路和纜線

高保真系統通常與其他家用設備共用一個主電源電路，其中一些設備可能會導致主電源波形失真。這種失真可能會導致主電源變壓器產生機械性噪聲。有些Naim變壓器的尺寸很大，因此對這種失真相當敏感，放置設備時可能需要考慮變壓器存在的噪聲。

變壓器的噪聲不透過揚聲器傳輸，因此不影響系統效能；但使用單獨的主電源電路可降低此噪聲。這種電路（理想額定值為30或45安培）還將整體提高系統效能。如需安裝單獨主電源電路，應向有資格的電工徵求意見。

7. 清潔

Naim 建議僅使用隨附的清潔布輕輕擦拭產品表面的灰塵。清潔產品中所含成分可能對裝飾性表面處理材料和塗層有不利影響。

8.支援

消費者保護情況因國家/地區而異。在大多數地區，如果零售商所售設備無法令消費者滿意，零售商必須將其收回。具體問題可能是系統本身問題或安裝造成的，因此零售商必須充分運用診斷技能判斷原因。如果遇到無法解決的問題，請聯絡您本地的經銷商或直接聯絡 Naim Audio。

有些 Naim 設備是專為特定地區製造的特別版本，針對這種情況，國際保修並不適用。請與您的零售商訂立本地的保修協議。如有需要，請直接聯絡 Naim Audio 取得協助和建議。

8.1 維修與更新

請注意，只能由授權的 Naim 零售商或由 Naim 在工廠內進行維修和更新。許多組件都是經過定製、測試或與其他組件相配的，因此無法從其他來源獲得合適的替換件。

如需與 Naim 直接聯絡以獲取服務或更新資訊，應先聯絡客戶服務：

電話：[phone]

電子郵件：[e-mail]

無論透過何種通訊方式，請說明產品序列號（在產品的後面板上）。

9.供電器連接詳情

NPX 300 供電器能夠升級任何配備有 Type 2、Type 3 或 Type 4 連接器的 Naim 產品。

對於配備有 Type 3 和 Type 4 連接器的產品，在移除連接插頭後，應將相應的兩根纜線與它們連接。

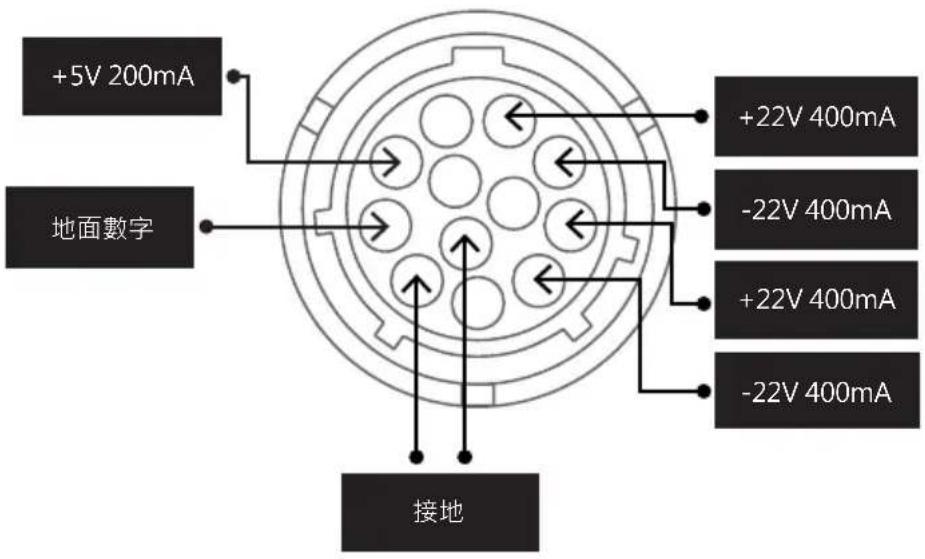

9.1 Type 3:12 路連接器

參數 300 系列供電器
型號代碼 NPX 300
待命模式功耗	<0.5W
供電器輸出	Type 3, Type 4
其他連接器 Micro USB ( 僅用於更新 )
Naim 標誌 亮白光
主電源 115V 或 230V、50/60Hz
尺寸 ( 高 x 寬 x 深 ) 91.5 x 432 x 317.5 mm ( 含機腳 )
重量 14.4kg

11.產品回收

帶有劃掉的輪式垃圾箱標誌的產品不可作為生活垃圾處理。這些產品必須在回收設施中進行處理，並妥善處理之後所產生的任何廢物。

如需瞭解有關附近回收設施的詳細資訊，請聯絡您的地方當局。 遵守適當的回收和廢物處理方式有助於節約資源和保護環境免受污染。
