사용 설명서 NPX 300 NAIM

참고: 전체 안전 경고문은 법정 안전 설명서에서 확인할 수 있습니다.

Naim Audio 제품은 성능을 최우선으로 하여 설계되었습니다. 설치에 주의를 기울이면 제품의 잠재력을 완전히 발휘하는 데 도움이 될 것입니다. 본 설명서에서는 300 Series 전원 공급장치에 대해 설명합니다. 앞부분에는 설치에 관한 일반적인 참고사항이 나와 있으며 제품별 정보는 4장부터 시작됩니다.

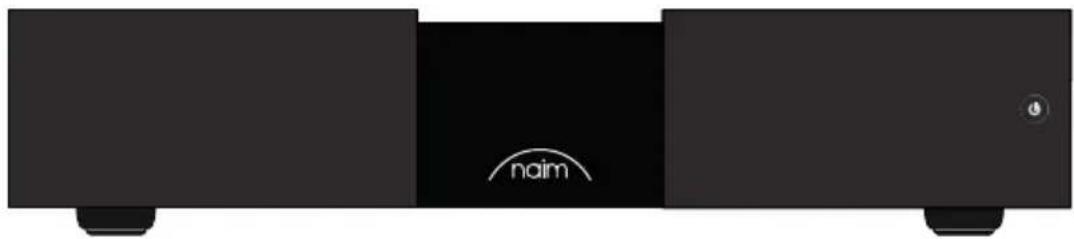

1. 제품 구성

2. 300 Series 전원 공급장치 NPX 300

기능과 연결

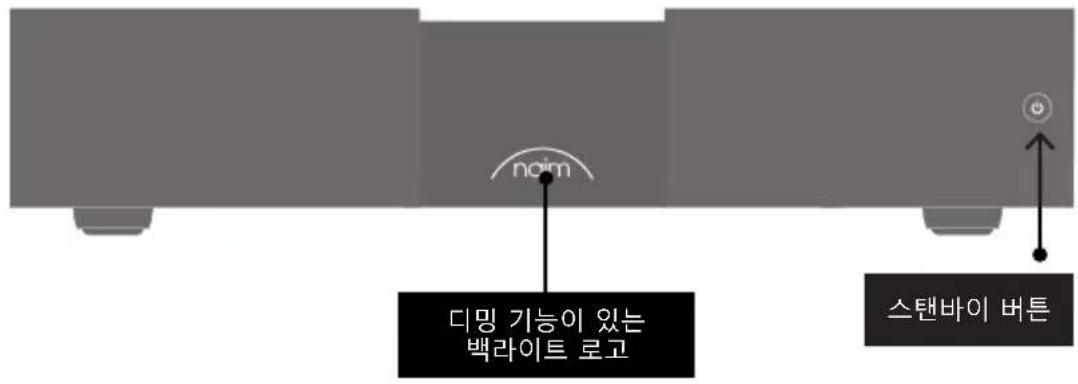

nom 디밍 기능이 있는 백라이트 로고 스텐바이 버튼

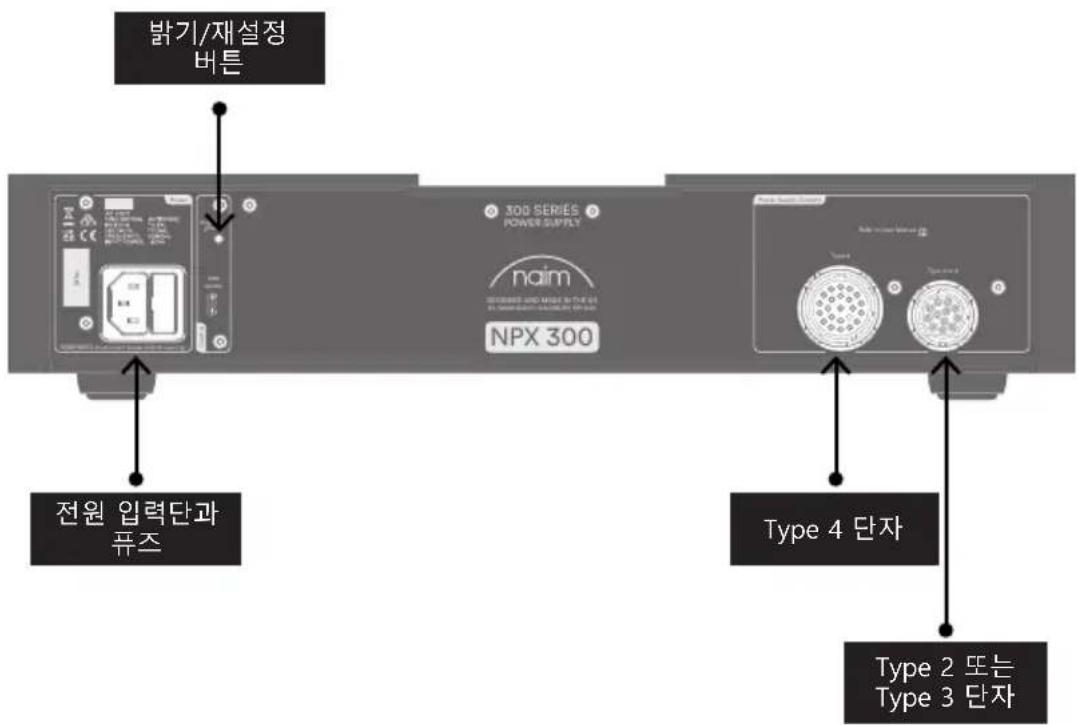

밝기/재설정 버튼 300 SERIES POWER SUPPLY naim SERVICES AND MODE IN THE US 300 SERIES NFX 300 전원 입력단과 퓨즈 Type 4 단자 Type 2 또는 Type 3 단자

3. 300 Series 전원 공급장치 NPX 300 설정

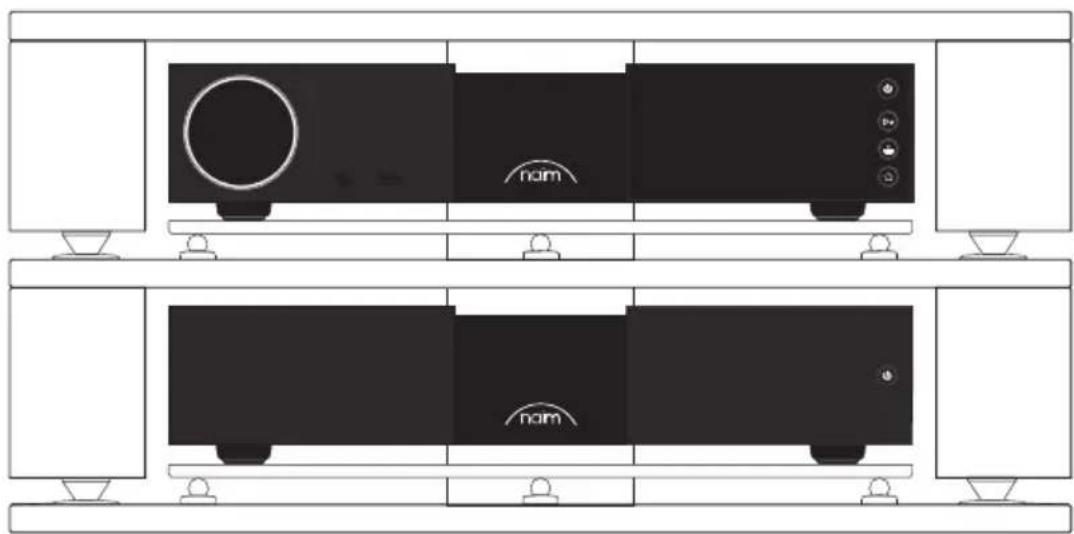

NPX 300과 소스 기기를 최종 위치에 놓습니다.

200 SERIES STREAMING PREAMLITER naim NSC 222 DC1 DC2 DC3 DC4 DC5 DC6 DC7 DC8 DC9 DC10 DC11 DC12 DC13 DC14 DC15 DC16 DC17 DC18 DC19 DC20 DC21 DC22 DC23 DC24 DC25 DC26 DC27 DC28 DC29 DC30 DC31 DC32 DC33 DC34 DC35 DC36 DC37 DC38 DC39 DC40 DC41 DC42 DC43 DC44 DC45 DC46 DC47 DC48 DC49 DC50 DC51 DC52 DC53 DC54 DC55 DC56 DC57 DC58 DC59 DC60 DC61 DC62 DC63 DC64 DC65 DC66 DC67 DC68 DC69 DC70 DC71 DC72 DC73 DC74 DC75 DC76 DC77 DC78 DC79 DC80 DC81 DC82 DC83 DC84 DC85 DC86 DC87 DC88 DC89 DC90 DC91 DC92 DC93 DC94 DC95 DC96 DC97 DC98 DC99 DC100

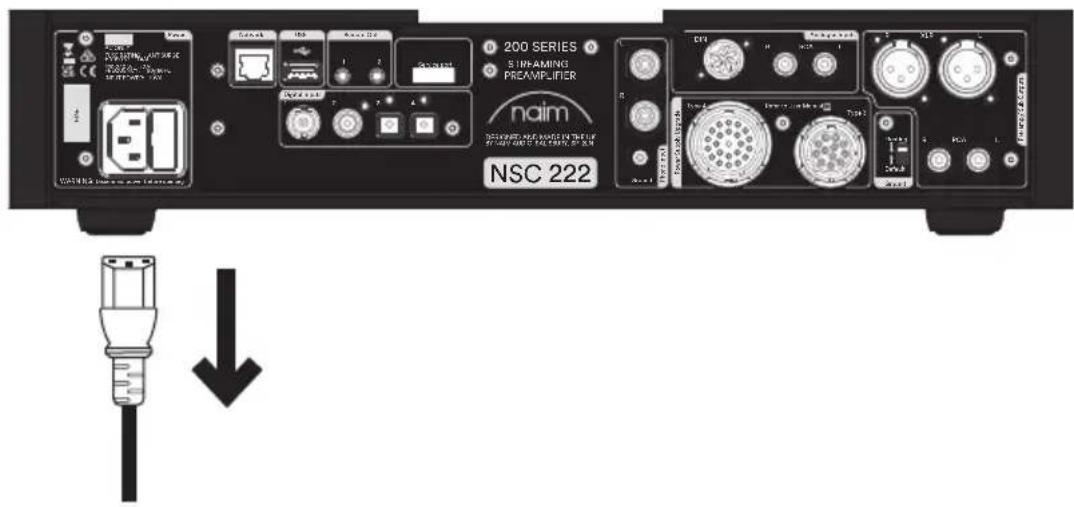

전원 리드가 소스 기기에서 분리되어 있는지 확인합니다.

200 SERIES STREAMING PRE-AMPLIEN naim DCSIGNED AND PARTS FOR THE UK OF NEW ORDER 15.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 NSC 222

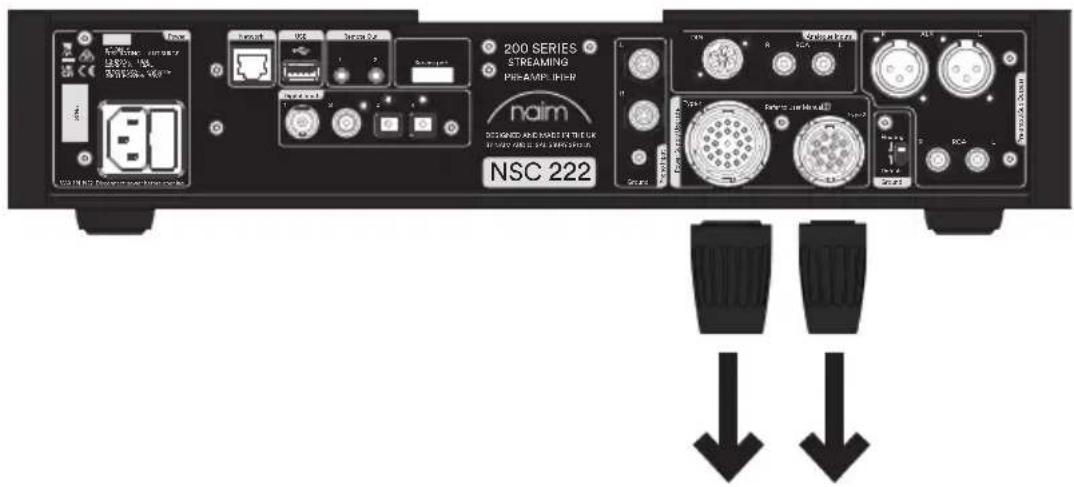

링크 플러그를 소스 기기에서 분리합니다.

200 SERIES STREAMING PREAMS ncim NSC 222 300 SERIES POWER SUPPLY ncim NPX 300

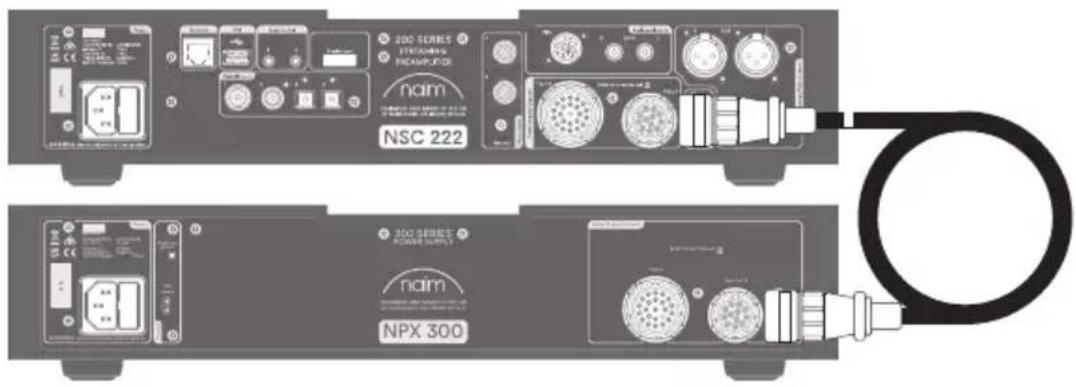

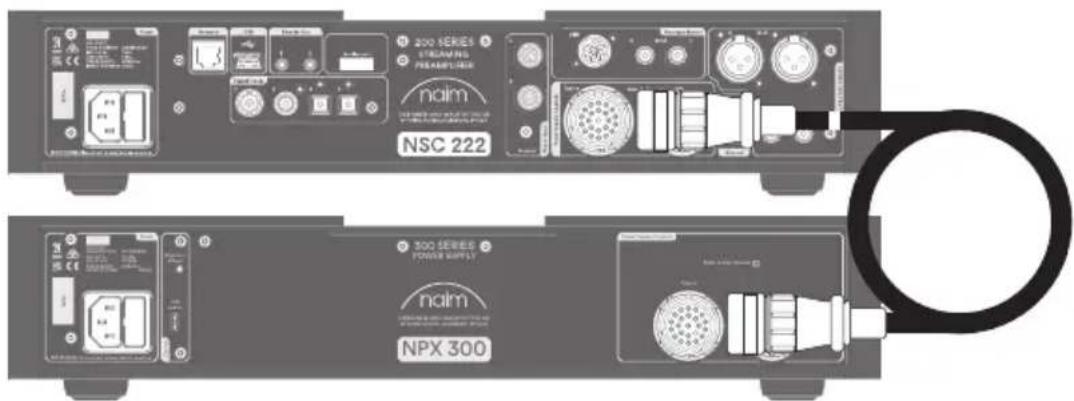

NPX 300과 소스 기기를 Type 4 케이블로 연결합니다. 케이블 방향 표지가 달린 끝부분을 소스 기기와 연결해야 합니다.

200 SERIES STREAMS PROMPUTER naim NSC 222 200 SERIES POWER SUPPLY naim NPX 300

그 다음, NPX 300과 소스 기기를 Type 3 케이블로 연결합니다. 케이블 방향 표지가 달린 꼭부분을 소스 기기와 연결해야 합니다.

300 SERIES POWER SUPPLY naim 300 SERIES POWER SUPPLY NPX 300 Power Supply (42.5V) Power Supply (42.5V) Down Up/Down

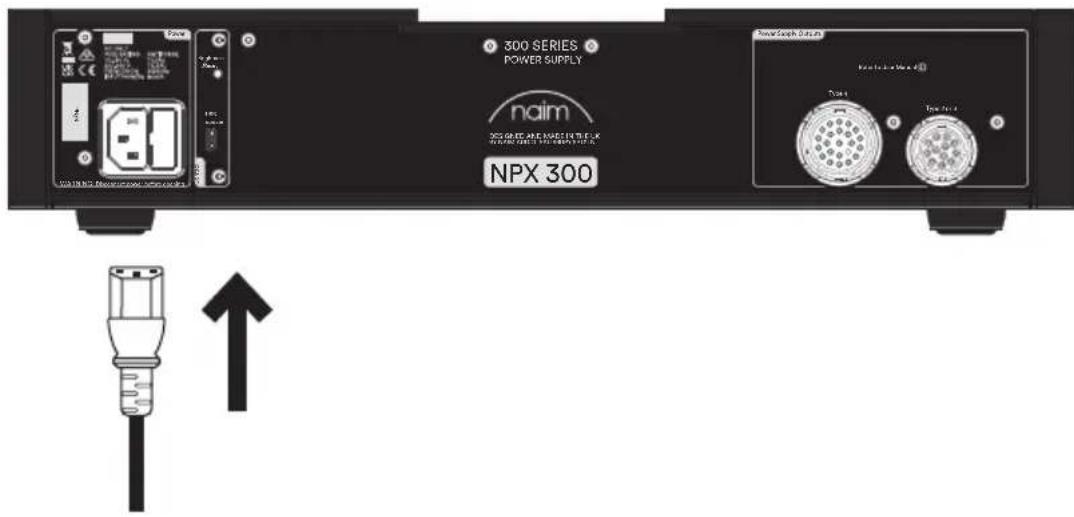

마지막으로 전원 리드를 NPX 300에만 연결합니다.

nom nom

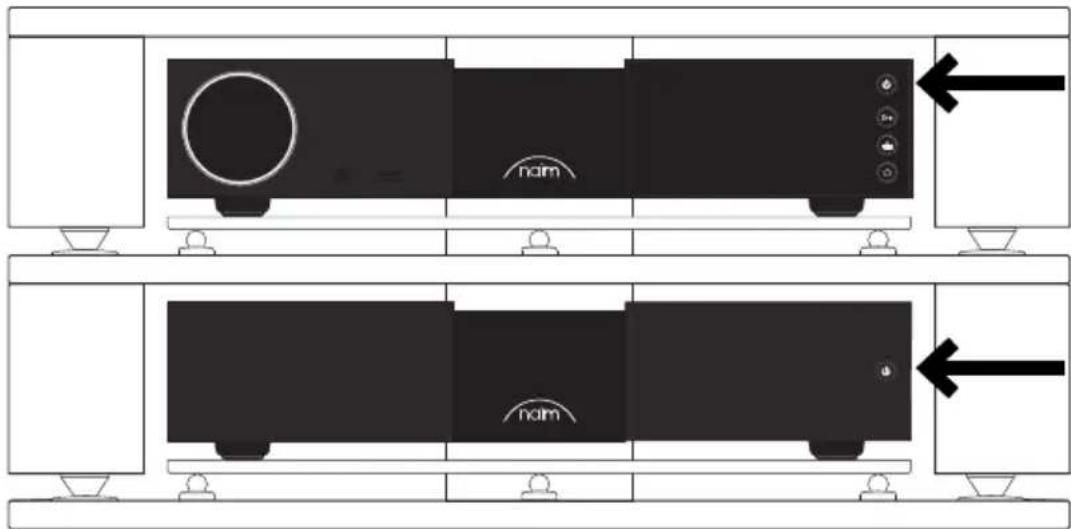

이제 NPX 300 스탠바이 버튼을 눌러 소스 기기를 켜 수 있습니다. NPX 300으로 소스 기기를 작동시키고 있을 경우 스탠바이 버튼을 누르면 장치 전원도 커집니다.

4. 300 Series 전원 공급장치 NPX 300 설치 및 작동

NPX 300은 Naim Fraim과 같은 전용 스탠드에 설치한 경우에 가장 뛰어난 성능을 발휘하며, 케이블을 연결하거나 전원을 켜기 전에 최종 위치에 있어야 합니다. 전원 공급장치로 시스템을 업그레이드할 경우 전원 공급장치를 연결하기 전에 프리엠프와 파워 앱프가 꺼져 있는지 확인하십시오. NPX 300 스탠바이 버튼은 전면 패널에 있으며, 연결된 200 또는 300 Series Naim 제품의 스탠바이 버튼과 동일한 기능을 수행합니다.

NPX 300은 무거우므로 들어 올리거나 옮길 때 주의해야 합니다. NPX 300을 놓을 표면이 전체 중량을 지탕할 수 있는지 확인하십시오.

4.1 설치 - Type 3 및 Type 4 장치

NPX 300은 200 Series 또는 300 Series Naim Audio 소스 제품에 연결할 수 있는 새로운 디자인의 전원 공급장치입니다. NPX 300은 이러한 제품에서 저전력 작동, 0.5W 미만의 스탠바이 모드, 네트워크 스탠바이 모드를 지원합니다. 연결된 장치에서 로고 밝기도 동기화됩니다.

설치하려면 200 Series 또는 300 Series 제품의 전원을 끄고 링크 플러그 둘 다 분리합니다..

NPX 300에 동봉된 Type 3 및 Type 4 케이블을 장치에 연결합니다. 케이블이 올바른 방향을 유지하기 위해 밴드가 1개 또는 2개 표시된 케이블 끝부분이 소스 기기에 연결되어 있는지 확인합니다.

전원 케이블을 소스 기기에서 분리합니다.

NPX 300은 이제 주전원에 연결하여 작동시킬 수 있습니다. NPX 300에서만 전원 연결이 필요하며, 연결된 제품에는 더 이상 전원 연결이 필요 없습니다.

4.2 설치 - Type 2 장치

NPX 300은 Solstice 시리즈 NVS TT 텐테이블과 같이 Type 2 연결을 사용한 Naim Audio 소스 제품을 작동시킬 수 있습니다. Solstice 텐테이블에 동봉된 Type 2 케이블은 NPX 300의 Type 3 출력 단자어 연결할 수 있습니다. 소스 기기에서 로고 밝기가 동기화됩니다.

설치하려면 Type 2 제품의 전원을 끄고 동봉된 전원 공급장치에서 Type 2 케이블을 분리합니다. Type 2 케이블을 NPX 300의 Type 3 출력 단자에 연결합니다.

NPX 300은 이제 주전원에 연결하여 작동시킬 수 있습니다.

4.3 설치 - 레거시 모드

NPX 300은 XPS 전원 공급장치와도 호환되는 일부 Naim Audio 제품을 작동시킬 수 있습니다. 이 시나리오에서 NPX 300의 스탠바이 버튼을 누르면 소스 기기가 완전히 꺼집니다. Naim Audio에서 제공되는 특수 어댑터 케이블은 이러한 장치와 연결해야 합니다.

이 구성에서는 로고 밝기 동기화가 지원되지 않으며, 연결된 제품은 네트워크 스탠바이로 전환할 수 없습니다.

설치하려면 소스 제품의 전원을 끄고 링크 플러그를 분리합니다. Type 3 및 Type 4 어댑터 케이블을 장치에 연결합니다.

NPX 300은 이제 주전원에 연결하여 작동시킬 수 있습니다. NPX 300에서만 전원 연결이 필요하며, 연결된 제품에는 더 이상 전원 연결이 필요 없습니다.

4.4 밝기 설정

NPX 300의 제품 로고 밝기는 후면 패널의 누름 버튼을 사용하여 조절할 수 있습니다. NPX 300이 레거시 모드에서 사용 중인 경우 짧게 누르기를 반복하면 로고 밝기 수준이 돌아가면서 바꼽니다. 버튼을 약 3초간 누르면 NPX 300이 공장 초기화됩니다.

NPX 300으로 소스 기기를 작동시키고 있을 경우 밝기도 소스에서 제어할 수 있습니다.

4.5 USB 업데이트

NPX 300 전원 공급장치에는 서비스 용도 전용의 마이크로 USB 단자가 한 개 달려 있습니다.

5. 일반 설치

Naim 기기는 가능하면 열화를 피하고 최대한 뛰어난 성능을 제공할 수 있도록 설계되었습니다. 따라서 익숙하지 않은 경우가 생길 수도 있습니다. 참고사항에 Naim 기기와 관련된 도움말과 가정용 오디오 제품 사용에 대한 좀 더 일반적인 경고가 나와 있으므로, 주의 깊게 읽어 주십시오.

5.1 기기 설치

스피커에서 “웅”하는 소리가 들릴 위험을 줄이기 위해 기기에서 적당히 떨어진 위치에 전원공급장치와 파워앱프를 설치해야 합니다. 연결된 기기에서 표준 인터커넥트 리드에 허용된 최대 거리만큼 간격을 두고 설치해야 합니다.

일부 Naim 기기는 매우 무겁습니다. 기기를 들어올리기 전에 무게를 확인하고, 필요한 경우 안전을 위해 두 명 이상이 함께 기기를 운반하십시오. 기기 략 또는 테이블이 기기의 무게를 쉽게 지탱할 수 있고 안정적인지 확인하십시오.

5.2 전원 켜기

소스 기기와 전원 공급장치의 전원을 컨 후 파워 앱프 전원을 켜야 합니다. 리드를 연결하거나 분리할 때는 항상 앱프의 전원을 끄고 1분 동안 기다리십시오. 항상 전원 콘센트 스위치보다는 제품의 스탠바이 버튼을 사용하십시오.

5.3 실행시동

Naim 기기를 실행시동하고 최고의 성능에 도달할 때까지 어느 정도 시간이 필요합니다. 이 시간은 상황에 따라 다르지만 한달 이상 사운드가 지속적으로 향상되는 경우도 있습니다. 시스템 전원을 컨 채로 장시간 그대로 두면 더 우수하고 일관된 성능을 얻을 수 있습니다.

5.4 무선 간섭

거주 지역과 가정 내 접지 배열에 따라 무선 주파수 간섭이 발생할 수 있습니다. 일부 지역은 방송 제어로 인해 매우 높은 수준의 무선 주파수가 방출될 수 있으므로 올바른 기기를 선택하고 정확하게 설치하는 것이 중요할 수 있습니다. 뛰어난 음질에 필요한 내부 광대역이 있는 경우 무선 주파수 간섭에 민감할 수 있습니다.

5.5 번개 주의사항

Naim 하이파이 시스템은 번개에 손상될 수 있으므로 번개가 칠 위험이 있는 경우 전원을 끄고 전원에서 분리하십시오. 모든 전원 플러그와 공중 케이블을 완벽하게 보호하기 위해서는 사용하지 않을 경우 전원 플러그와 공중 케이블을 뽑아야 합니다.

6. 전원

동봉된 전원 리드와 플러그 또는 Naim Power-Line 전원 케이블만 사용하십시오.

퓨즈 플러그를 사용할 경우 13 앱프 퓨즈를 연결해야 합니다. 전압 의존 저항기나 노이즈 제거 장치를 전원 플러그에 연결하지 마십시오. 전원 공급과 사운드가 저하됩니다.

6.1 전원 플러그 배선

일부 지역에서는 전원 플러그를 동봉된 전원 리드에 연결해야 합니다. 전원 리드의 전선 색상이 플러그에 표시된 단자 색상과 다를 수 있으므로 다음 지침에 따라 연결하십시오.

녹색 및 노란색으로 된 전선은 E자 또는 안전 접지 기호가 표시된 플러그의 단자나 녹색 또는 녹색 및 노란색 단자에 연결해야 합니다.

파란색 전선은 N이라고 표시된 플러그의 단자나 검은색 단자에 연결해야 합니다.

갈색 전선은 L이라고 표시된 플러그의 단자나 빨간색 단자에 연결해야 합니다.

6.2 기기 퓨즈

전원을 사용하는 Naim Audio 기기의 뒷면에는 전원 입력 소켓단자 옆에 전원 퓨즈가 내장되어 있습니다.

교체가 필요한 경우 동봉된 예비 퓨즈 또는 동일한 퓨즈로만 교체하십시오. 퓨즈에 반복해서 문제가 발생할 경우 판매처나 Naim에 점검을 요청해야 합니다.

6.3 배선 변경이 불가능한 전원 플러그

배선 변경이 불가능한 플러그가 어떤 이유로든 전원 리드에서 끊어진 경우 재사용이 불가능한 방식으로 폐기해야 합니다. 끊어진 플러그를 전원 콘센트에 연결할 경우 감전을 당할 위험이 매우 높습니다.

6.4 전원 회로 및 케이블

하이파이 시스템은 일반적으로 전원 파형 왜곡을 유발할 수 있는 다른 가정용 기기와 전원 회로를 공유합니다. 이러한 왜곡은 전원 변압기에서 “웅” 하는 기계적인 노이즈가 발생하는 원인으로 작용할 수 있습니다. 일부 Naim 변압기는 크기가 커서 그러한 왜곡에 상대적으로 민감하므로 기기를 설치할 때 변압기에서 “웅”하는 노이즈가 날 수 있다는 점을 고려해야 합니다.

변압기에서 나는 “웅”하는 노이즈는 스피커를 통해 전달되지 않으며 시스템의 성능에 영향을 미치지 않지만 별도의 전원 회로를 사용해 이러한 현상을 줄일 수 있습니다. 그러한 회로(30 또는 45 앱프 규격이 적정)도 일반적으로 시스템의 성능을 향상시킵니다. 별도의 전원 회로 설치에 대한 자세한 사항은 자격을 갖춘 전기 기사에게 문의해야 합니다.

7. 청소

Naim은 제품 표면의 먼지를 가 Bound게 닭는 데 동봉된 청소용 천만 사용할 것을 권장합니다. 세척제에는 표면 처리와 코팅에 악영향을 끼칠 수 있는 성분이 포함되어 있을 수 있습니다.

8. 지원

소비자 보호는 국가에 따라 다릅니다. 대부분의 지역에서는 판매처에서 판매한 기기가 만족스럽게 작동하지 않을 경우 반품을 받아야 합니다. 시스템 고장이나 잘못된 설치로 인해 문제가 발생할 수 있으므로 판매처의 진단 기술을 최대한 활용하는 것이 중요합니다. 문제를 해결할 수 없는 경우 가까운 대리점이나 Naim Audio에 직접 문의해 주십시오.

일부 Naim 기기는 특정 지역에서 사용할 수 있도록 특수 버전으로 제공되므로 국제 보증 계약의 대상이 될 수 없습니다. 판매처와 현지 보증 계약을 체결하십시오. 필요한 경우 Naim Audio에 직접 연락해 도움 및 자문을 받으십시오.

8.1 서비스 및 업데이트

수리와 업데이트는 공인 Naim 판매처에서 수행하거나 Naim이 공장에서 직접 수행해야 합니다. 상당수의 컴포넌트는 맞춤형으로 제작되거나 테스트를 거치거나 구성되므로 다른 판매처나 대리점에서 해당하는 교체품을 구할 수 없는 경우가 종종 있습니다.

아래 연락처로 Naim 고객 서비스 센터에 직접 연락해 서비스 또는 업데이트 정보를 요청하십시오:

전화: [phone]

이메일: [e-mail]

고객 서비스 센터에 문의할 경우 항상 제품 일련번호(뒷면에 있음)를 알려 주시기 바랍니다.

9. 전원 공급장치 연결 세부 사항

NPX 300 전원 공급장치는 Type 2, Type 3 또는 Type 4 커넥터가 장착된 Naim 제품을 업그레이드할 수 있습니다.

Type 3 및 Type 4 커넥터가 장착된 제품은 링크 플러그를 제거한 후 둘 다케이블을 장착해야 합니다.

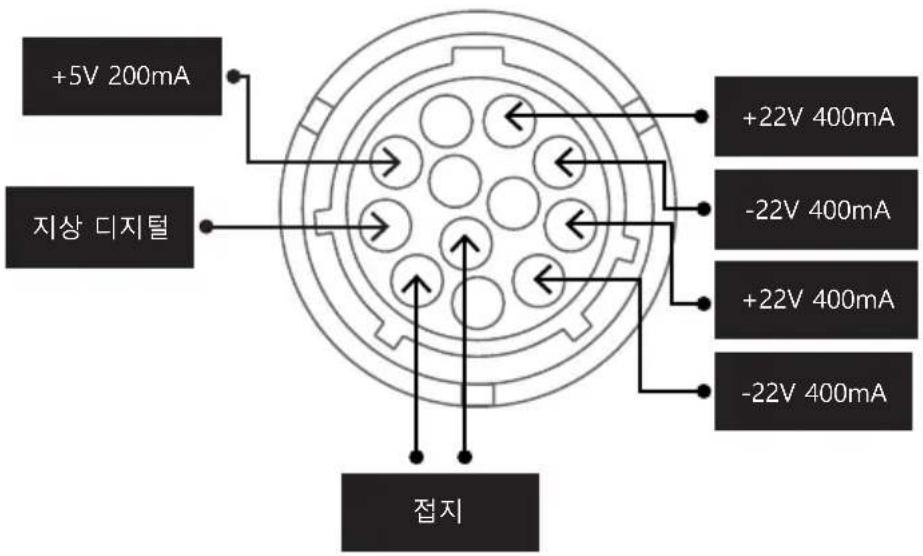

9.1 Type 3:12웨이 커넥터

+5V 200mA 지상 디지털 +22V 400mA -22V 400mA +22V 400mA -22V 400mA 접지

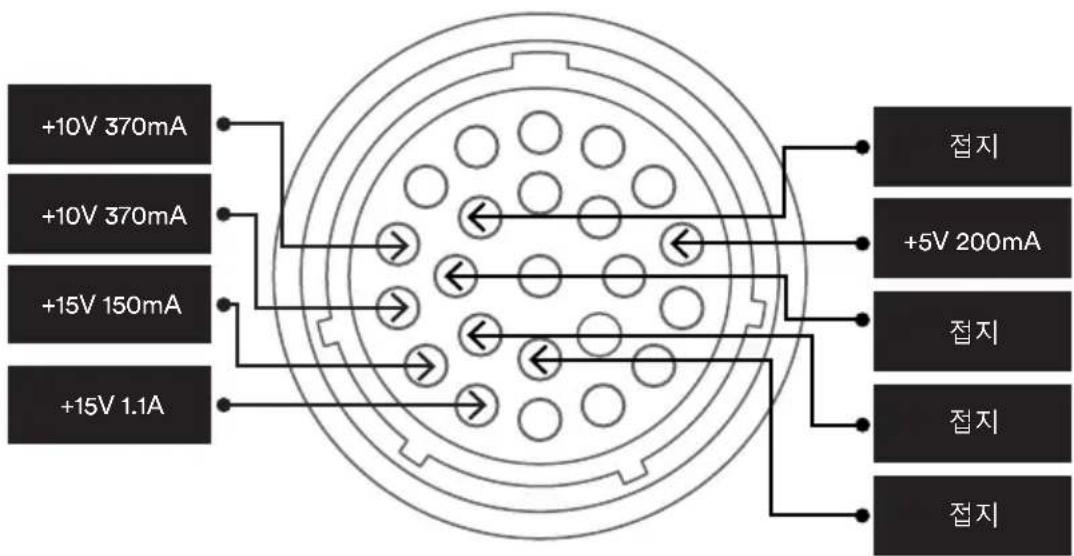

9.2 Type 4:23웨이 커넥터

+10V 370mA +10V 370mA +15V 150mA +15V 1.1A 접지 +5V 200mA 접지 접지 접지

10.사양

파라미터 300 Series 전원 공급장치
모델 코드 NPX 300
대기 전원 소비량	<0.5W
전원 공급장치 출력단자	Type 3, Type 4
기타 커넥터 마이크로 USB(업데이트 전용)
Naim 로고 흰색 점등
공급 전원 115V 또는 230V, 50/60Hz
크기(H x W x D) 91.5 x 432 x 317.5 mm (발 포함)
무게 14.4kg

11. 제품 재활용

바퀴 달린 쓰레기통에 X자 표시가 되어 있는 제품은 가정용 쓰레기로 폐기할 수 없습니다.이 제품은 재활용하여

쓰레기 부산물을 적절히 처리할 수 있는 시설에서 폐기해야 합니다.

가장 가까운 시설에 대한 자세한 정보는 해당 지역의 당국에 문의하십시오. 적절한 재활용과 폐기물 처리는 자원을 보존하고 환경을 오염으로부터 보호하는 데 도움이 됩니다.
