사용 설명서 NVC TT NAIM

	등변 삼각형 안의 번개 표시는 장치에 감전을 일으킬 수 있는 고전압이 흐른다는 것을 사용자에게 경고합니다.
	경고: 감전 위험을 예방하기 위해, 장치로부터 커버(또는 뒷면)를 제거하지 마십시오. 이 장치에는 사용자가 정비할 수 있는 부품이 없습니다, 유지보수나 수리를 위해서는 유자격 전문가에게 문의하십시오.
	경고 기호. 이 기호는 사용 설명서에 언급되어 있으며, 기기의 취급, 자동, 유지관리와 관련된 중요한 지침이 있음을 경고합니다.

1.이 지침을 읽으십시오.

2.이 지침을 보관하십시오.

3.모든 경고에 주의하십시오.

4.모든 지침을 준수하십시오.

5.물 가까운 곳에서 이 장치를 사용하지 마십시오.

1. 청소시 마른 천만 사용하십시오

7.통풍구를 막지 마십시오.제조자 지침에 따라 설치하십시오.

8.라디에이터,열 조절장치,난로 또는 열을 발생시키는 기타 장치(앱프 포함)와 같은 열원 근처에 설치하지 마십시오.

1. 전극형 플러그의 안전 목적에 맞게 사용하십시오(일반). 극성 플러그에는 한 쪽이 다른 쪽보다 더 넓은 2 개의 날이 있습니다. 넓은 날은 안전을 위한 것입니다. 제공된 플러그가 콘센트에 맞지 않으면 전기 기술자에게 연락하여 오래된 콘센트를 교체하시기 바랍니다.

2. 전원 코드가 밝히거나 끼이지 않도록 보호하되, 특히 플러그, 콘센트, 그리고 장치에서 전원 코드가 빠져나오는 지점에 주의합니다.

11.제조업체가 지정한 어태치먼트/액세서리만을 사용합니다.

12.제조업체가 지정하거나 장치와 함께 판매되는 카트, 스탠드,

삼발이,브래킷 또는 테이블만을 함께 사용하십시오.

카트를 사용하는 경우,카트에 담은 장치를

움직일 때 뒤집어지지 않도록 주의하십시오.

13.번개가 치고 있거나 장기간 사용하지 않는 동안에는 이 장치의 플러그를 뽑아두십시오.

1. 모든 정비는 유자격 정비사만이 실시할 수 있습니다. 장치가 어떤 방식(전원 코드나 플러그가 손상됨, 액체가 누출되거나 장치에 물체가 떨어짐, 장치가 비나 습기에 노출됨, 정상적으로 작동하지 않음, 장치를 떨어뜨림 등)으로든 손상된 경우, 정비가 필요합니다.

15.이 제품을 기기에 표시되어 있는 전원 유형에만 연결하십시오.제품 또는 전기 설비에 요구되는 전원 유형을 정확히 모르겠다면,설치자 또는 전기 공급자에게 물어보십시오.배터리나 기타 전원을 이용하여 사용하도록 되어 있는 장치의 경우는 사용자설명서를 참조하십시오.

16.이 제품은 Class 1 장비입니다.접지 연결부가 있는 제공된 주전원 플러그를 이용하여 장치 전원을 연결하십시오.이 장치는 접지된 주전원 소켓에 연결해야 합니다.

1. 전원 플러그 또는 장비 커플러를 단로 장치로 사용할 경우 단로 장치를 즉시 작동할 수 있는 상태로 유지해야 합니다. 기기를 전원에서 분리하려면 전원 콘센트에서 전원 플러그를 뽑으십시오.

2. 벽 콘센트, 연장 리드 또는 멀티 콘센트에 과부하를 주지 마십시오. 화재 또는 감전이 발생할 수 있습니다. 각 설비 구성요소의 최대 허용 전력을 초과하지 않도록 합니다.

19.일부 지역에서는 전원 플러그를 동봉된 전원 리드에 연결해야 합니다.전원 리드의 전선 색상이 플러그에 표시된 단자 색상과 다를 수 있으므로 다음 지침에 따라 연결하십시오.

- 녹색 및 노란색으로 된 전선은 E자 또는 안전 접지 기호가 표시된 플러그의 단자나 녹색 또는 녹색 및 노란색 단자에 연결해야 합니다.

-파란색 전선은 N이라고 표시된 플러그의 단자나 검은색 단자에 연결해야 합니다.

- 갈색 전선은 L이라고 표시된 플러그의 단자나 빨간색 단자에 연결해야 합니다."

1. 경고: 화재나 감전 위험을 줄이기 위해, 장치를 물, 비 또는 습기에 노출하지 마십시오. 또한 물이 떨어지거나 튀는 곳에 기기를 놓거나 꽃병 등 액체가 담긴 물건을 기기 위에 올려 놓으면 안 됩니다.

2. 기기를 사용할 때,주변 온도는 35°C를 초과해서는 안 됩니다.

22.이 장치를 열대성 기후에서 사용하면 안 됩니다

23.이 장치를 2,000m 이상의 고도에서 사용하지 마십시오.

24.추운 환경에서 더운 환경으로 기기를 운반한 경우,전원 케이블을 연결하기 전에 결로가 발생하지 않았는지 확인하십시오.

25.동풍이 잘 이루어지도록 제품 주변에는 최소 5cm의 유격을 두십시오.

26.기기 근처에 타는 쥓볼 등의 노출된 화염원을 두지 마십시오.

27.장비를 벽 또는 천장(제조사에서 허용한 경우)에만 장착해야 합니다.

28.이 제품에는 날카로운 모서리가 있습니다.주의해서 취급하십시오.

29.이 장치를 직접 수리하지 마십시오. 기기를 여는 것은 위험할 수 있습니다. 기기에 대한 모든 작업은 유자격 전문가에게 문의하십시오.

30.교체 구성품이 필요한 경우 제조사가 지정한 구성품 또는 원래 제품과 동일한 기술적 특징을 지닌

구성품만을 사용하십시오.비규격 구성품을 이용할 경우 화재,감전 또는 기타 위험이 발생할 수 있습니다.

31.장치에 대해 유지관리 또는 수리 작업을 수행한 후에는,제품이 안전하게 작동하는지 검사하십시오.

1. 음원의 음량을 최소로 두고 나서 제품을 연결하고 음량을 올리십시오. 제품 구성이 끓난 후에 적당하고 듣기 편안한 정도까지 음량을 서서히 올립니다.

1. 청력 손상을 피하기 위해 장시간 높은 음량으로 라우드스피커를 듣지 마십시오. 과도한 음량으로 라우드스피커의 소리를 들을 경우 사용자의 청력을 손상하여 청력 문제(일시적 명명함, 권속이 올림, 이명, 청각과민)를 야기할 수 있습니다. 여러 시간 동안 85dB SPL-LAeq보다 높은 음량에 귀를 노출할 경우 회복 불가능한 청력 손상이 올 수 있습니다.

34.포장에서 제품을 꺼낸 후에는,포장을 어린이의 손이 닿지 않는 곳에 두십시오.어린이가 가지고 놀 경우질식 위험이 있습니다.

1. 일부 사용자는 스스로는 위험 없이 제품을 사용할 충분한 능력이 없을 수 있습니다. 특히 14세 미만의 어린이 또는 특정 유형의 장애를 가진 사람은 기기 사용시 감독을 받거나 보호자의 동반이 필요합니다.

새로운 NVC TT 및 NPX TT를 구매해 주셔서 감사드립니다. 모든 Naim Audio 제품과 같이 NVC TT 및 NPX TT는 음악적 성능을 우선으로 합니다. 제품의 잠재력을 활용할 수 있도록 본 설명서에서 제공하는 설치 및 작동 지침을 따르는 것이 중요합니다.

1. 제품 구성

NVC TT 및 NPX TT는 두 개의 관련된 제품입니다.

NPX TT는 NVC TT를 위한 전용 업그레이드 전원 공급 장치입니다. 이를 통해 NVC TT를 다른 Naim 제품 및 다른 제조업체에서 만든 제품과 함께 사용할 수 있습니다.

1.1 NVC TT: 포노 스테이지

1x 5핀 DIN - 5핀 DIN 오디오 인터커넥트

NVC TT 및 NPX TT는 모두 완전한 레코드판 재생 시스템의 기반을 제공합니다. 애프에 연결하기 전에 턌테이블의 간단한 추가가 필요합니다. 연결을 설명하는 그림은 3장에 있습니다.

NVC TT는 Naim 앱프에 DIN으로 연결할 경우 성능이 극대화되도록 설계되었지만, 표준 RCA 라인 레벨 입력이 있는 타사 앱프와 함께 사용할 수도 있습니다.

장치는 전용 장비에 설치해야 합니다. 이 제품을 다른 장비 위에 직접 올려놓지 마십시오. 장비를 설치할 때 모든 요소가 평형이 유지되도록 주의를 기울이십시오.

전환하여 케이블을 연결하기 전에 턘테이블, 포노 스테이지 및 전원 공급 장치는 마지막 위치에 설치해야 합니다. 전원을 켜기 전에 연결된 엠프의 음량이 최저 수준으로 조절되어 있는지 확인하십시오.

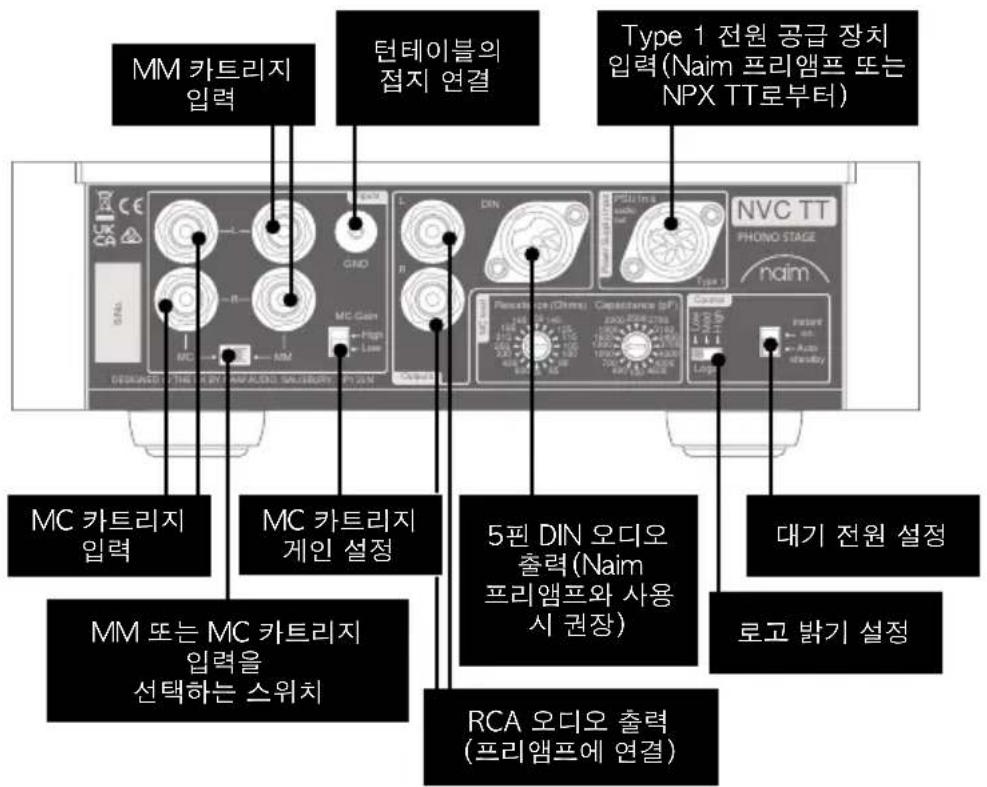

2.1 NVC TT: 포노 스테이지

참고: 최고 음질을 위한 Naim의 권장 DIN 연결입니다.

MM 카트리지 입력 턴테이블의 접지 연결 Type 1 전원 공급 장치 입력(Naim 프리엠프 또는 NPX TT로부터) MC 카트리지 입력 MC 카트리지 게인 설정 5핀 DIN 오디오 출력(Naim 프리엠프와 사용 시 권장) 대기 전원 설정 로고 밝기 설정 MM 또는 MC 카트리지 입력을 선택하는 스위치 RCA 오디오 출력 (프리엠프에 연결)

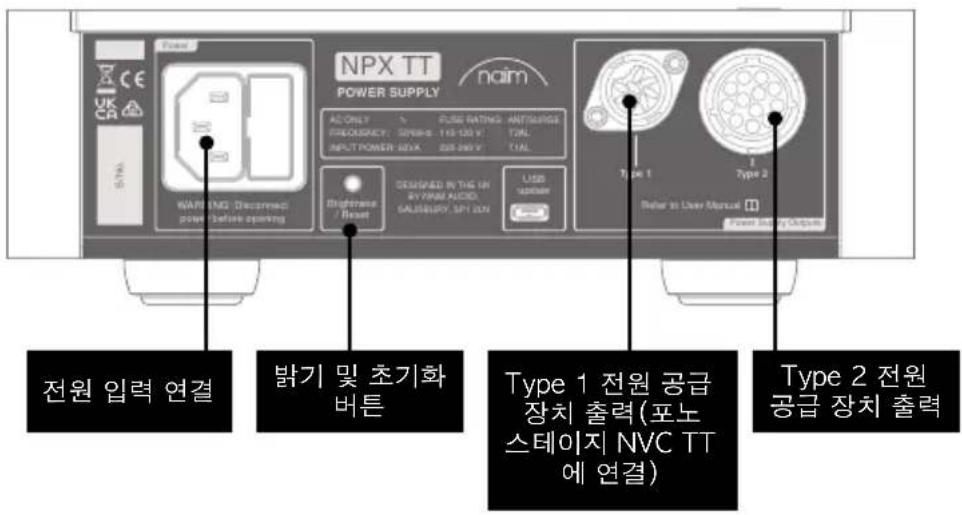

2.2 NPX TT: 전원공급장치

참고: 최고 음질을 위한 Naim의 권장 DIN 연결입니다.

NPX TT POWER SUPPLY AC Only - % PUSE RATING ANTISURGE FROCSUPPLY: SWEIIE 113-120 V TNL INPUT POWER BOX X 225-240 V TNL Description / Reset DESIGNED IN THE UH BY PAN AMOD, GALABURY SPI ON USB Power Supply Outputs Type 1 Refer to User Manual Type 2 Power Supply Outputs 전원 입력 연결 밝기 및 초기화 버튼 Type 1 전원 공급 장치 출력(포노 스테이지 NVC TT 에 연결) Type 2 전원 공급 장치 출력

3.설정

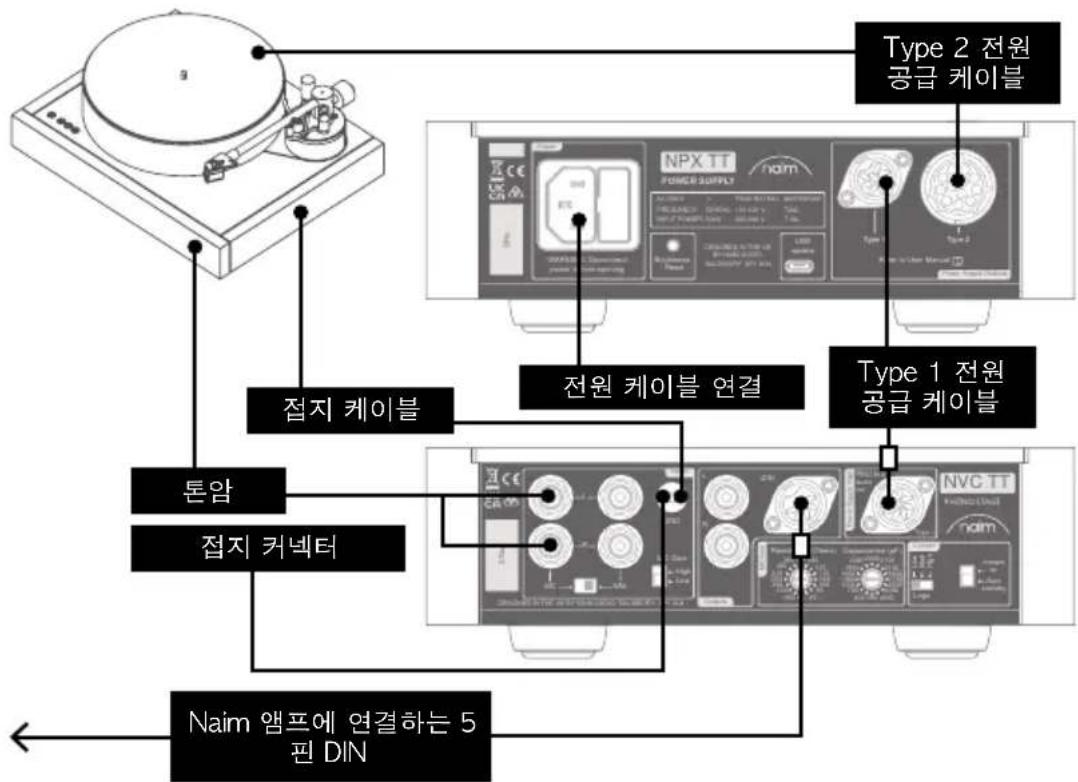

3.1 NPX TT 사용

참고: 최고 음질을 위한 Naim의 권장 DIN 연결입니다.


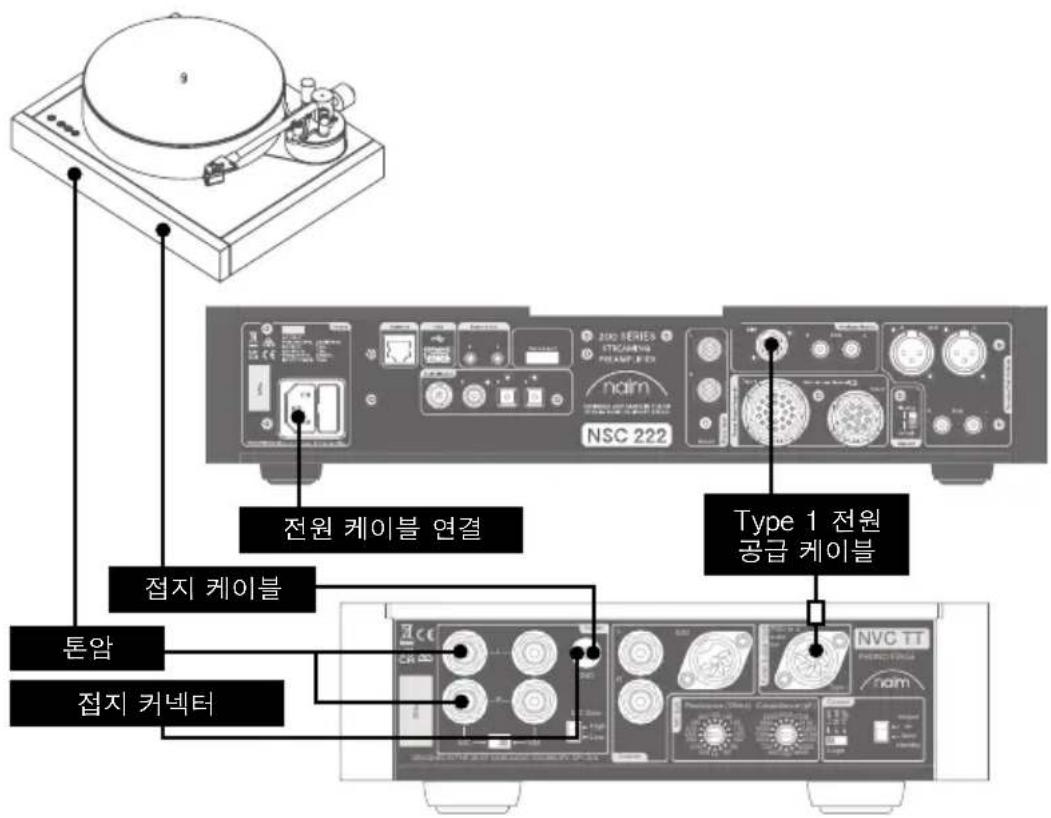

3.2 NPX TT 사용 안 함

전원 케이블 연결 Type 1 전원 공급 케이블 접지 케이블 톤암 접지 커넥터

4.장치 설치 및 사용에 관한 팀

Naim은 새로 구입한 포노 스테이지 및/또는 전원 공급 장치를 빨리 즐기고 싶어하는 사용자의 마음을 이해하지만, 아래 지침을 따르면 제품의 음질이 더욱 더 좋아질 것이라 약속합니다. 모든 지침은 사용자가 전원 앱프를 음질 저하 없이 만찍할 수 있도록 하기 위해 작성되었습니다.

4.1 포장 풀기 및 배치

일부 Naim 기기는 매우 무겁습니다. 기기를 들어올리기 전에 무게를 확인하고, 필요한 경우 안전을 위해 도움을 받아 기기를 운반하십시오. 기기 략 또는 테이블이 기기의 무게를 쉽게 지탱할 수 있고 안정적인지 확인하십시오.

최적의 음질을 얻으려면 Naim 제품을 전용 하이파이 기기 략(Naim Fraim 또는 Fraim Lite 권장)과 함께 사용하여 음질에 영향을 미칠 수 있는 진동을 최대한 줄이십시오. 략을 놓을 자리가 없는 경우, 제품을 적절한 가구 위 Fraim 유리 선반에 올려놓아 주변 환경과 조화를 이루면서도 견고한 지지를 받을 수 있도록 합니다.

Naim 제품을 쌓아 두면 안 됩니다. 제품을 나란히 놓을 경우 기기 간격을 어느 정도 유지하십시오. 마찬가지로, 서로 연결된 제품을 너무 멀리 떨어트려 놓지 마십시오. 동봉된 인터커넥트 케이블의 최대 제공 간격을 준수하십시오.

스피커에서 윅원거리는 소리가 발생할 위험을 줄이러면 전원 공급장치나 파워엠프를 소스 컴포넌트 가까이에 두지 마십시오.

4.2 입력 연결 세부 정보

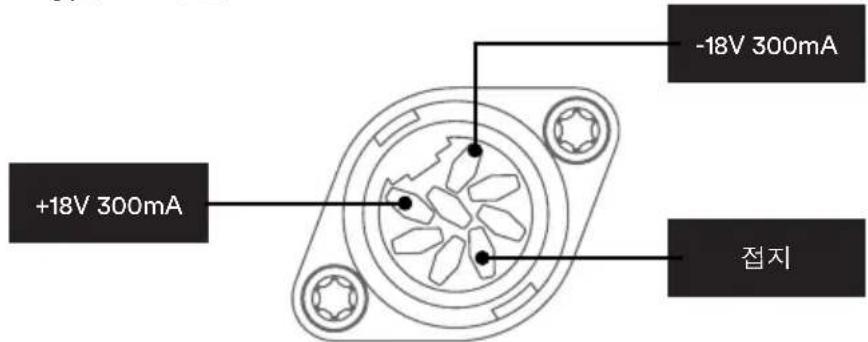

4.2.1 Type 1:8핀 DIN

+18V 300mA -18V 300mA 접지

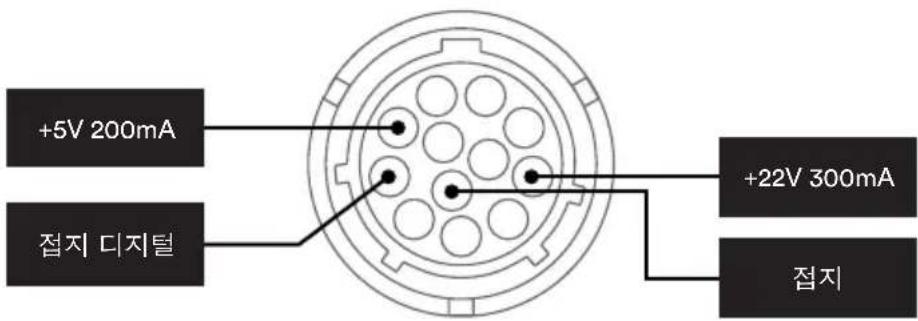

4.2.2 Type 2:12웨이 커넥터

+5V 200mA 접지 디지털 +22V 300mA 접지

4.3 커넥터

안전한 사용 및 성능 모두를 위해 동봉된 표준 케이블은 개조하지 마십시오.

4.3.1 인터커넥트 케이블

양쪽 끝의 커넥터가 동일한 Naim 인터커넥트 케이블에는 올바른 방향을 나타내는 밴드가 표시되어 있습니다. 밴드는 신호 소스에 연결하는 끝 부분을 나타냅니다. Naim Super Lumina 인터커넥트 케이블을 사용하면 최선의 결과를 얻을 수 있습니다.

4.3.2 신호 출력

NVC TT 포노 스테이지는 5핀 DIN 및 RCA 출력과 8핀 DIN 전원 공급 장치 입력(NSC 222, NAC 332 또는 NPX Tt)을 바탕으로 한 오디오 출력을 특징으로 하며 다양한 Naim 및 다른 제조업체 장비에 쉽게 연결할 수 있습니다. 항상 고품질 인터커넥트 케이블을 사용해 포노 스테이지를 앱프 입력 단자에 연결하십시오.

4.3.3 전원 연결

동봉된 전원 리드나 Naim Power-Line을 사용하여 NPX TT 전원 공급 장치를 전원 콘센트에 연결합니다.

4.4 전원 켜기/끄기

입력과 출력을 모두 연결한 후 동봉된 전원 케이블을 NPX Tt에 연결한 다음 전원에 연결하십시오.

NPX TT를 켜기 전에 소스 기기(예: 턌테이블)와 해당 기기와 연결된 외부 전원 공급 장치가 켜져 있는지 확인합니다.

전원을 켜고 끄기 위해 항상 전원 콘센트 스위치보다는 제품의 전원 스위치를 사용하십시오.

파워엠프의 전원을 켜면 스피커에서 “ CLR”하는 소리가 들릴 수 있습니다. 이는 고장이나 문제가 아닌 정상적인 현상이며, 스피커에 손상을 주지 않습니다. 기기의 스위치를 컨직후에 가법게 “평”하는 소리가 날 수도 있습니다.

4.5 대기 전원 설정

NVC TT 포노 스테이지는 기본적으로 20분이 지나면 절전 모드로 전환됩니다. 이 절전 모드('자동 대기')에서 시스템이 소비하는 전력은 0.5W 미만입니다. 'Instant On'(즉시 켜기) 기능을 사용하면 시스템의 민감한 오디오 회로에 전원이 영구적으로 공급되는 모드로 설정되어 최고 음질이 유지됩니다.

NVC TT 포노 스테이지의 대기 전원 설정은 NPX TT 전원 공급 장치로 전원이 공급되는 경우에만 적용됩니다. NVC TT 포노 스테이지에서 대기 전원 설정은 사용되는 전원 공급 장치에 따라 다릅니다. 대기 설정을 제어할 수 있는 프리엠프로 전원을 공급해야 합니다.

4.6 카트리지 선택

NVC TT 포노 스테이지는 조정 가능한 설정으로 연결된 카트리지의 성능을 극대화할 수 있습니다. MC(Moving Coil) 카트리지의 경우, 게인과 용량성 및 저항성 부하를 모두 조정할 수 있습니다. 이 조정 스위치는 출력이 일반적으로 훨씬 더 MM(Moving Magnet) 카트리지에는 적용되지 않습니다.

NVC TT는 100 옵과 1000pF 및 높은 게인 설정의 카트리지 부하 값과 함께 MC 모드로 미리 설정되어 있습니다. 게인 및 부하는 카트리지 선택과 일치하도록 후면 패널 스위치를 사용하여 조정할 수 있습니다. 권장 값은 카트리지 제조업체에 확인하십시오. 개인의 기호에 맞게 조정할 수 있습니다.

예:

·캐패시턴스를 높이면 시스템 음향이 앞으로 쓸리는 느낌을 줄일 수 있습니다.
·저항을 낮추면 음향의 생동감이 지나치다는 느낌을 줄일 수 있습니다
·높은 게인과 낮은 게인 간에 전환하면 시스템 전체의 입력 레벨을 일치시키는 데 도움이 될 수 있습니다.

가동 자석 카트리지를 사용하는 경우 모드를 MM으로 설정합니다. MM 모드에서 NVC TT 를 사용 중인 경우 MC 게인은 높음으로 설정하고 부하 값을 1k 및 100pF로 설정합니다.

4.7 Naim 로고 밝기 설정

제품 로고의 밝기는 NVC TT의 후면 패널 스위치를 사용하거나 NPX TT의 후면 패널 푸시 버튼을 사용하여 설정할 수 있습니다.

4.8 USB 업데이트

NPX TT에는 후면 패널에 서비스 용도 전용의 마이크로 USB 소켓이 한 개 있습니다.

5. 전원, 접지 등

Naim 제품과 함께 동봉된 전원 케이블 및 플러그만 사용하거나, Naim Power-Line 전원리드로 업그레이드하십시오.

5.1 접지

험 루프(hum loop)를 방지하기 위해, 전체 시스템의 신호 접지를 한 곳의 전원 접지 단자에 연결해야 합니다. 일반적으로 이 단자는 주 소스 기기에 있습니다.

예를 들어 턌테이블에 전원 접지가 있고 시스템에 Naim 스트리머가 있는 경우 접지 리프트스위치는 "플로팅"으로 설정해야 합니다. 이는 음질을 위한 최고의 설정입니다.

5.2 기기 퓨즈

전원을 사용하는 Naim Audio 기기의 뒷면에는 전원 입력 소켓단자 옆에 전원 퓨즈가 내장되어 있습니다. 교체가 필요한 경우 동봉된 예비 퓨즈 또는 동일한 퓨즈로만 교체하십시오. 퓨즈에 반복해서 문제가 발생할 경우 판매처나 Naim에 점검을 요청해야 합니다.

퓨즈가 있는 플러그를 사용할 경우 13암페어 퓨즈를 설치해야 합니다. 규격이 더 낮은 퓨즈를 사용할 경우 어느 정도 사용하면 작동하지 않게 됩니다. 전압 의존 저항기나 노이즈 제거 장치를 전원 플러그에 연결하지 마십시오. 전원 공급과 사운드가 저하됩니다.

5.3 배선 변경이 불가능한 전원 플러그

배선 변경이 불가능한 플러그가 어떤 이유로든 전원 리드에서 끊어진 경우 재사용이 불가능한 방식으로 폐기해야 합니다. 끊어진 플러그를 전원 콘센트에 연결할 경우 감전을 당할 위험이 매우 높습니다.

5.4 전원 회로와 케이블/간섭

하이파이 시스템은 일반적으로 다른 가전 기기와 전원 회로를 함께 쓰는데, 이런 기기 중 일부는 NPX TT의 대형 트랜스포머 같은 메인 트랜스포머에서 발생하는 기계적인 험으로 발현되는 왜곡을 유발할 수 있습니다.

트랜스포머의 험은 스피커를 통해 전달되지 않고 시스템의 음질에 영향을 미치지 않지만, Naim 시스템을 신중하게 배치하거나 별도의 전원 회로를 사용하여 줄일 수 있습니다.

이러한 회로(적정 규격 30 또는 45암페어)도 일반적으로 시스템 성능을 향상시킵니다.

별도의 전원 회로 설치에 대한 조언은 자격이 있는 전기 기술자에게만 구해야 합니다.

5.5 무선 간섭

거주 지역과 가정 내 접지 배열에 따라 무선 주파수 간섭이 발생할 수 있습니다. 일부 지역은 방송 제어로 인해 매우 높은 수준의 무선 주파수가 방출될 수 있으므로 올바른 기기를 선택하고 정확하게 설치하는 것이 중요할 수 있습니다.

뛰어난 음질에 필요한 내부 광대역이 있는 경우 무선 주파수 간섭에 민감할 수 있습니다. 무선 주파수 간섭 처리에 대한 조언은 딜러 또는 공장에 문의하십시오.

5.6 번개 주의사항

손상 가능성을 방지하기 위해서는 낙뢰 위험이 있는 경우 Naim 시스템을 끄고 전원에서 완전히 분리해야 합니다.

6.추가 팀 및 조언

이제 필수 사항을 모두 준비했으므로 새로 구입한 장치의 성능을 최적화하기 위해 할 수 있는 일을 몇 가지 더 알아보겠습니다.

6.1 런인

Naim 제품은 여러 엄선된 고품질 부품을 사용하여 수공 제작됩니다. 제품은 처음 사용할 때부터 음질이 뜨어나지만, 이런 다양한 컴포넌트를 켜고 처음 몇주 동안 상호 작용하도록 하면 성능이 더욱 향상될 수 있습니다. 사용하기 전에 시스템 전원을 계속 켜두면 이 과정이 더 빨리 진행될 수 있습니다.

6.2 제품과 연결부 청소

Naim은 제품 표면의 먼지를 가 Bound게 닥는 데 동봉된 청소용 천만 사용할 것을 권장합니다. 세척제에는 표면 처리와 코팅 기능을 저하시킬 수 있는 성분이 포함되어 있을 수 있습니다. 인터커넥트 플러그와 소켓을 깨끗하고 부식되지 않는 상태로 유지하십시오. Naim 제품(과 모든 연결된 기기)의 전원을 완전히 끄고 모든 연결 플러그를 소켓에서 분리하고 다시 단단히 밀어 넣는 방법으로 이 상태를 가장 쉽게 유지할 수 있습니다. 접점 클리너와 소위 '개선제'라고 하는 제품은 시스템 음질을 저하시킬 수 있는 퇴적물을 남기므로 사용하지 마십시오.

6.3 장치 초기화

NPX TT는 3초 이상 "밝기/초기화" 버튼을 미리 설정하여 출고 시 설정으로 초기화할 수 있습니다.

7. 지원

소비자의 준법 보증은 국가별로 다릅니다. 대부분의 국가에서는 결함이 발생하는 경우 소비자가 Naim 제품을 구매한 곳의 딜러가 주요 담당자입니다. 비규격 장비인 경우 원래 포장 그대로 딜러에게 보내야 합니다. 그러면 이를 분석하여 고장의 원인을 확인할 것입니다. 장비가 보증 기간 내에 있으며 조건이 충족되면 장치 구매 날짜의 법적 보증에 적용되는 약관에 따라 장비가 수리되거나 교체됩니다. 혹은 수리비 평가액이 제출됩니다. 법적 보증은 오용 또는 잘못된 연결(예: 타버린 모바일 코일)로 인한 손상은 포함하지 않습니다. 프랑스를 제외하고 Naim 장비는 관련된 지역 법을 준수하여 현지에서 약관을 설정하거나 각 국가의 공식 Naim 딜러가 이행하는 보증의 적용을 받습니다. 프랑스에서 모든 Naim 장비는 구매일로부터 2년의 법적 보증 적용을 받습니다.

결합은 시스템의 오류 또는 설치로 인해 발생할 수 있으므로 딜러에게 문의하십시오. www.naimaudio.com에서 각 Naim 제품에 대한 다양한 지원 문서를 온라인으로 찾을 수 있습니다 Naim 제품에 계속 문제가 발생할 경우 [e-mail]으로 Naim에 직접 연략하여 도움과 상담을 받으십시오.

8.서비스 및 업데이트

모든 수리 또는 하드웨어 업데이트는 전문가가 수행해야 합니다. 많은 구성요소가 맞춤형으로 제작, 테스트 또는 페어링되었으므로 공인 Naim 서비스 센터에 문의하는 것이 좋습니다. 서비스 또는 수리에 대한 문의가 있는 경우 해당 지역의 Naim 소매업체에 연락하십시오.

9.사양

9.1 NVC TT:포노 스테이지

파라미터 포노 스테이지	MC 부하 조정 및 스위치 전환이 가능한 MM/MC 포노 스테이지
	MM MC(게인 높음, 낮음)
모델 NVC TT
게인 42dB		61dB 낮은 게인, 67dB 높은 게인(스위치로 전환 가능)
신호 대 잠음비 83dB 기준	5mV A-wtd 84dB 기준 0.5mV A-wtd	(모든 게인 설정)
RIAA 정확도 +/-0.1dB
IEC 컷 (부분) - 2dB @ 20Hz, -3dB @ 14Hz
누화(Cross talk) >75dB
최대 출력 신호 8Vrms
THD+N <0.005% 기준 50mV 입력 <0.005% 기준 1.5mV 입력
부하 47kΩ, 100pF		16개의 선택 가능한 용량 값:1000Ω, 600Ω, 430Ω,330Ω, 250Ω, 215Ω,185Ω,165Ω,150Ω, 140Ω,125Ω, 115Ω, 105Ω, 100Ω,90Ω, 85Ω16개의 선택 가능한 용량 값:100pF, 400pF, 700pF, 1000pF,1300pF, 1600pF, 1900pF,2200pF, 2500pF, 2700pF,3100pF, 3400pF, 3700pF,4000pF, 4300pF, 4600pF
헤드룸 22dB 기준 5mV 입력		23dB 기준 0.5mV 입력 낮은 게인설정, 17dB 기준 0.5mV 높은게인 설정
전원 공급 입력	Type 1
Input (입력) 스테레오 RCA 스테레오 RCA
출력 5핀 DIN, 8핀 DIN, 스테레오 RCA
전면 패널 투명 아크릴
Naim 로고 흰색 점등
로그 밖기 설정 위치가 3개인 스위치 - 높음, 중간, 낮음
전원 입력 +/-18V DC @300mA
작동 온도 5-35°C
보관 온도 0-50°C
크기(H x W x D) 7 x 21.4 x 31.7cm
무게 3.4kg (7.5lbs)

9.2 NPX TT: 전원공급장치

파라미터 전원공급장치	DR 조절 리니어 전원 공급장치
모델 NPX TT
대기 전원 소비량	<0.5W
기타 커넥터 마이크로 USB (업데이트 전용)
전원 공급장치 출력 단자 Type 1, Type 2
전면 패널 투명 아크릴
Naim 로고 흰색 점등
로그 밝기 설정 버튼 - 높음, 중간, 낮음
공급 전원 110~120V 및	220~240Vac
퓨즈 110-120V: T2AL	220-240V: T1AL
작동 온도 5-35°C
보관 온도 0-50°C
크기(H x W x D) 7 x 21.4 x 33cm
무게 5.6kg (12.35lbs)

10. 제품 재활용

이 표시는 EU 내에서 이 제품을 다른 생활 폐기물과 함께 폐기할 수 없음을

나타냅니다.환경이나 사람의 건강에 대한 위험을 방지하기 위해 물적 자원의

재사용을 권장하도록 책임 있게 재활용하시기 바랍니다. 사용한 장치를 반환하려면 사용 가능한 반환 및 수집 시스템을 사용하거나 제품을 구매한 소매업체에 문의하십시오. 이들을 통해 이 제품을 안전하게 재활용할 수 있습니다.
