FOIRE AUX QUESTIONS - NVC TT NAIM
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice NVC TT - NAIM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NVC TT de la marque NAIM.
MODE D'EMPLOI NVC TT NAIM
3. Tenir compte de tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil à proximité de l'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. N'obstruer aucun orifice de ventilation. Installer l'appareil en suivant les instructions du fabricant.
8. Ne pas installer l'appareil à proximité d'une source de chaleur telle qu'un radiateur, une cuisinière, une
bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
9. Ne pas contourner le dispositif de sécurité de la fiche polarisée. Une fiche polarisée possède deux lames
dont une plus large que l'autre. La grande lame est fournie pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consulter un électricien pour le remplacement de la prise obsolète.
10. S'assurer que le câble d'alimentation ne puisse pas être piétiné, écrasé ou pincé. Une attention toute
particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.
11. Utiliser uniquement les accessoires recommandés par le fabricant.
12. N'utiliser que les chariots, pieds, trépieds, supports ou tables recommandés
par le fabricant ou ceux vendus avec l'appareil. Lorsqu'un chariot est utilisé, redoubler de prudence pendant le déplacement de l'ensemble chariot/appareil afin d'éviter toute blessure par basculement.
13. Débrancher l'appareil en cas d'orage ou si l'appareil reste inutilisé pendant de longues périodes.
14. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à
la suite de tout dommage occasionné à l'appareil tel que la déterioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.
15. Raccorder ce produit uniquement au type d'alimentation secteur indiqué sur l'appareil. En cas d'hésitation
sur le type d'alimentation nécessaire au produit ou de votre installation électrique, consulter le vendeur de votre produit, votre installateur ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référer au manuel d'utilisation.
16. Ce produit appartient aux appareils de Classe 1. Connecter l'appareil uniquement à l'aide de la fiche secteur
fournie intégrant une liaison à la terre. L'appareil doit être raccordé à une prise secteur dotée d'une protection par mise à la terre.
17. Si la fiche secteur ou un connecteur est utilisé comme dispositif de débranchement de l’appareil, celui-ci
doit être facilement accessible. Pour débrancher l’appareil du secteur, retirer la fiche secteur de la prise de courant.
18. Ne pas surcharger les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter
incendies ou chocs électriques. Veiller à ne pas dépasser la puissance maximale admissible de chaque élément de l'installation.
19. Dans certains territoires, il peut s’avérer nécessaire d’installer une fiche secteur sur le câble d’alimentation
fourni. Les couleurs des fils du câble d’alimentation pouvant ne pas correspondre aux marquages de couleur identifiant les bornes de la fiche, procéder comme suit :
- Le fil VERT-ET-JAUNE doit être raccordé à la borne au sein de la prise identifiée par la lettre E ou par le symbole de terre ou de couleur VERTE ou VERTE-ET-JAUNE.
- Le fil BLEU doit être raccordé à la borne au sein de la prise identifiée par la lettre N ou de couleur NOIRE.
- Le fil MARRON doit être raccordé à la borne au sein de la prise identifiée par la lettre L ou de couleur ROUGE.
20. ATTENTION : pour réduire le risque d’incendie ou de choc électrique, ne pas exposer cet appareil à
l’eau, la pluie ou à l’humidité. De plus, l’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et aucun objet rempli de liquide, tel qu’un vase, ne doit être posé sur l’appareil."
21. La température ambiante lors de l'utilisation de l'appareil ne doit pas dépasser 35 degrés Celsius (95 °F).
22. Ne pas utiliser cet appareil dans des climats tropicaux.
23. Ne pas utiliser cet appareil dans des zones situées au-dessus de 2000 m d’altitude.
24. Si l'appareil a été transporté d’un environnement froid à un environnement chaud, s'assurer qu'aucun
phénomène de condensation ne s'est produit avant de connecter le cordon d'alimentation.
25. Toujours laisser une distance de 5 cm (2") minimum autour du produit pour assurer une bonne ventilation.
26. Ne pas approcher de l'appareil une source de flammes nues, telle que des bougies allumées.
27. L’appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit.
Français INSTRUCTIONS DE SÉCURITÉ IMPORTANTES ! L'éclair représenté par le symbole èche et contenu dans un triangle équilatéral, a pour but de prévenir l’utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un choc électrique. ATTENTION : An de prévenir tout choc électrique, ne pas retirer le capot (ou l’arrière) de cet appareil. Aucune pièce n’est remplaçable par l’utilisateur. Si un entretien ou une réparation de l’appareil est nécessaire, contacter une personne qualiée. Symbole de mise en garde. Ce symbole est destiné à prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le manuel d’utilisation et relatives à la manipulation, mise en œuvre et à l’entretien de l’appareil.15
28. Ce produit présente des angles vifs. Le manipuler avec précaution.
29. Ne pas tenter de réparer cet appareil par vos propres moyens. L'ouverture de cet appareil peut s'avérer
dangereuse. Pour toute intervention sur l'appareil, s'adresser à un personnel qualifié.
30. Lorsque le remplacement de composants est nécessaire, n'utiliser que les composants spécifiés par
le fabricant ou présentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non- conformes peuvent provoquer incendies, chocs électriques ou autres risques.
31. Après toute intervention ou réparation sur l'appareil, procéder à des tests afin de vérifier que le produit
fonctionne en toute sécurité.
32. Mettre le volume de la source au minimum avant d’y raccorder les produits et d’augmenter le volume. Une
fois les produits en place, augmenter progressivement le volume jusqu’à un niveau raisonnable et agréable. 33 . Afin d’éviter des dommages auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L’écoute d’enceintes à un niveau sonore excessif peut endommager l’oreille de l’utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d’oreille, acouphènes, hyperacousie). L’exposition de l'appareil auditif à un niveau supérieur à 85 dB SPL LAeq pendant plusieurs heures peut endommager l’ouïe irréversiblement."
34. Après avoir déballé le produit, veiller à ne pas laisser l’emballage à portée des enfants. Il présente un risque
35. Certains utilisateurs ne disposent pas d’une autonomie suffisante pour utiliser seuls le produit sans danger.
En particulier, les enfants âgés de moins de 14 ans et les personnes présentant certaines déficiences doivent être impérativement surveillés et accompagnés lors de l’utilisation de l’appareil. Canada : Industry Canada Statement Le présent appareil est conforme aux CNR d’ ISED applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.16 Bienvenue et toutes nos félicitations pour l’achat de vos nouveaux NVC TT et NPX TT. Comme tous les produits Naim Audio, NVC TT et NPX TT donnent la priorité à la performance musicale. Pour aider les produits à déployer tout leur potentiel, il est important de suivre les consignes d’installation et d’utilisation indiquées dans ce manuel. Introduction
1. Liste des éléments fournis
NVC TT et NPX TT sont deux produits associés. NPX TT est l’alimentation améliorée dédiée au NVC TT. Elle permet également d’utiliser le NVC TT avec d’autres produits Naim plus anciens et les produits d’autres fabricants.
1.1 NPX TT: Étage phono
Remarque: Tous les avertissements de sécurité se trouvent dans la section de sécurité agréée. 1x Phono stage NVC TT 1x Documentation 1x Câble d’alimentation de type 1 1x Interconnexion audio DIN 5broches vers DIN 5broches 1x Chion de nettoyage17
2. Caractéristiques et ports de connexion
Faites connaissance avec votre produit NVC TT et NPX TT sont les bases d’un système complet de diusion sur vinyle. Le simple ajout d’un tourne-disque est nécessaire avant d'eectuer la connexion à un amplicateur. Les schémas illustrant le branchement gurent à la section3. NVC TT a été conçu pour fournir les meilleures performances lorsqu’il est connecté via un DIN à un amplicateur Naim, mais il peut être utilisé avec n’importe quel amplicateur doté d’une entrée ligne RCA standard. Vos appareils doivent être installés sur un support d’équipement dédié. Ne les posez pas directement au-dessus d’un autre appareil. Veillez à ce tous les éléments soient bien de niveau. Avant leur mise en marche et la connexion des câbles, le tourne-disque, l’étage phono et l’alimentation doivent être installés à leur emplacement dénitif. Assurez-vous que le volume de l’amplicateur connecté est baissé avant de l’allumer. 1x Power-Line Lite18
2.1 NPX TT: Étage phono
Remarque: Naim recommande les connexions DIN pour la meilleure qualité sonore.

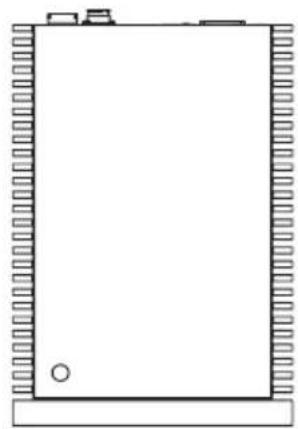

2.2 NPX TT: Alimentation
Remarque: Naim recommande les connexions DIN pour la meilleure qualité sonore. DIN2500270034004000460010010004001600
POWER SUPPLY NPX TT S/No.Type 2Type 1 Refer to User Manual Entrée de la cellule à aimant mobile (MM) Entrée de la cellule à bobine mobile (MC) Réglage de la mise en veille Réglage de la luminosité du logo Commutateur de sélection de l’entrée pour cellule MM ou MC Sortie audio RCA (pour branchement aux préamplificateurs) Connecteur de mise à la terre pour le tourne-dique Entrée de l’alimentation de type1 (depuis le préamplificateur Naim ou NPX TT) Réglage du gain de la cellule MC Connecteur de l’entrée secteur Bouton de réglage de la luminosité et de réinitialisation Sortie de l’alimentation électrique de type1 (pour branchement à l'étage phono NVC TT) Sortie de l’alimentation électrique de type 2 Sortie audio DIN à 5broches (recommandée pour utilisation avec les préamplificateurs Naim)19 DIN2500270034004000460010010004001600
Remarque: Naim recommande les connexions DIN pour la meilleure qualité sonore. DIN2500270034004000460010010004001600
POWER SUPPLY NPX TT S/No. Type 2Type 1 Refer to User Manual Câble d’alimentation de type1 Port de connexion DIN 5broches vers l’amplificateur Naim Câble de mise à la terre Câble de mise à la terre Bras de lecture Bras de lecture
Câble d’alimentation de type2 Port de connexion du câble d’alimentation Connecteur de mise à la terre Port de connexion du câble d’alimentation Câble d’alimentation de type1 Connecteur de mise à la terre20
4. Conseils d’installation et d’utilisation de votre
appareil Nous savons que vous avez hâte de proter de votre nouvel étage phono et/ou alimentation, mais le son qu’il produit sera de meilleure qualité si vous respectez les directives suivantes. Elles ont été conçues pour vous aider à proter de votre amplicateur de puissance sans compromis.
4.1 Déballage et mise en place
Certains équipements Naim sont extrêmement lourds. Vériez le poids de l’équipement avant de le soulever et, si nécessaire, faites appel à d’autres personnes pour le transporter en toute sécurité. Assurez-vous que le support ou la table où vous positionnez le matériel est stable et peut facilement supporter son poids. Pour garantir un niveau de performance optimal, placez vos produits Naim sur un support dédié pour les équipements hi- (de préférence NaimFraim ou FraimLite), an de minimiser les vibrations susceptibles d’altérer la qualité du son. Vous n’avez pas la place d’installer un tel support? Vous pouvez placer votre produit sur une étagère en verre Fraim posée sur un meuble adéquat. Vous obtiendrez ainsi une installation stable et discrète. N’empilez jamais les produits Naim les uns sur les autres. S’ils sont placés les uns à côté des autres, laissez un peu d'espace entre les unités. De même, des produits raccordés entre eux ne doivent pas être trop éloignés les uns des autres. La distance maximale est celle permise par le câble d’interconnexion fourni. An de réduire le risque de bourdonnement audible provenant des enceintes, évitez de placer les alimentations ou les amplicateurs de puissance à proximité des composants source.
4.2 Informations relatives à la connexion des entrées

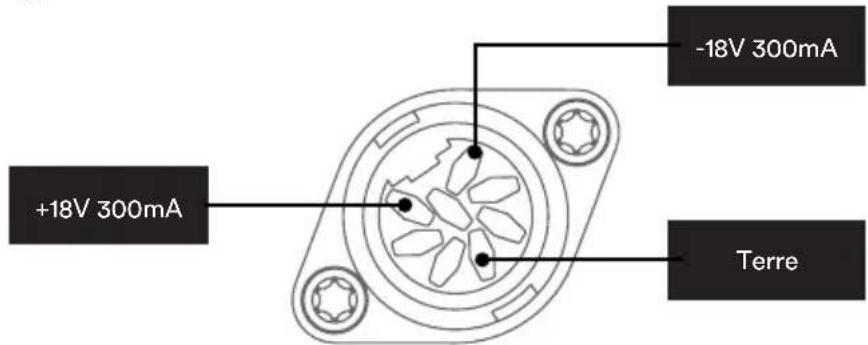

4.2.1 Type 1 : DIN 8broches
4.2.2 Type 2 : connecteur 12voies
Pour des raisons de performance et de sécurité d’utilisation, ne modiez pas les câbles standard qui ont été fournis.
4.3.1 Câbles d’interconnexion
Les câbles d’interconnexion Naim qui ont le même connecteur à chaque extrémité sont marqués d’une bande pour vous aider à les placer dans le bon sens. La bande indique l’extrémité qui se connecte à la source du signal. Le câble d’interconnexion Naim Super Lumina fournit les meilleurs résultats.
4.3.2 Sorties de signal
L’étage phono NVC TT dispose de sorties audio sur des sorties RAC et DIN à 5broches, et une entrée d’alimentation DIN à 8broches (NSC 222, NAC 332 ou NPX TT), ce qui permet de le brancher facilement sur d'autres équipements de Naim et d’autres fabricants. Utilisez toujours des câbles d’interconnexion de haute qualité pour connecter le préamplicateur phono aux entrées de l’amplicateur.
4.3.3 Alimentation secteur
Connectez l’alimentation NPX TT sur une prise de secteur en utilisant soit le câble secteur fourni, soit un câble d’alimentation Naim Power-Line.
4.4 Mise en marche / Arrêt
Une fois tous vos branchements d’entrée et de sortie réalisés, raccordez le cordon d’alimentation fourni à votre NPXTT et ensuite à une source d’alimentation de secteur. Veillez à ce que vos sources (votre tourne-disque, par exemple) et toutes les alimentations externes associées soient en marche avant d’allumer le NPX TT. Utilisez toujours l’interrupteur d’alimentation du produit plutôt qu’un interrupteur de prise de secteur pour la mise en marche et la mise à l'arrêt. Un «bruit sourd» peut provenir des enceintes lorsque les amplicateurs de puissance sont mis sous tension. Ce phénomène est normal, n’endommage pas les enceintes et ne présage pas un défaut ou un problème quelconque. Un léger «pop» peut également survenir peu après avoir éteint le matériel.
4.5 Réglages de la mise en veille
Par défaut, après 20 minutes l’étage photo NVC TT se met en veille. En mode veille («Auto Standby»), le système consomme moins de 0,5Wd’énergie. La fonction «Instant On» permet de régler votre système sur un mode qui laisse les circuits audio sensibles sous tension, en permanence, pour une qualité sonore optimale. Le réglage de la mise en veille de l'étage phono NVC TT n’est applicable que lorsqu’il est alimenté par l’alimentation NPX TT. Le réglage de mise en veille de l'étage phono NVC TT dépend de l’alimentation électrique utilisée. Il doit être alimenté par un préamplicateur qui peut contrôler les réglages de mise en veille.
4.6 Sélection de la cellule
L’étage phono NVC TT est doté de réglages ajustables pour optimiser la performance d’une cellule connectée. Il est possible de régler le gain, mais également la charge capacitive et résistive pour les cellules à bobine mobile (MC). Les commutateurs de réglage ne sont pas utilisés pour les cellules à aimant mobile (MM), car leur sortie est généralement beaucoup plus élevée. Le NVC TT est pré-réglé en mode MC, avec des valeurs de charge de cellule de 100ohms et 1000pF et un réglage de gain élevé. Le gain et la charge peuvent être réglés à l’aide des interrupteurs du panneau arrière, en fonction du choix de cellule. Vériez les valeurs recommandées auprès du fabricant de cellule. Elles peuvent être modiées en fonction des préférences personnelles. Par exemple : - une augmentation de la capacitance peut réduire l’agressivité du son perçu. - une réduction de la résistance peut contribuer à contrecarrer toute impression de siement ou de son trop criard22 - Le passage d’un gain élevé à un gain faible peut aider à faire correspondre les niveaux d’entrée sur un système. Si vous utilisez un aimant mobile, congurez le mode sur MM. Lors de l’utilisation du NVC TT en mode MM, réglez le gain MC au niveau élevé et les valeurs de charge à 1k et 100pF.
4.7 Paramètres de luminosité du logo Naim
La luminosité des logos du produit peut être réglée à l’aide de l’interrupteur du panneau arrière sur le NVC TT, ou du bouton poussoir du panneau arrière sur le NPX TT.
Le panneau arrière du NPX TT est équipé d’un port micro-USB réservé à la maintenance.
5. Alimentation secteur, mise à la terre
et autres considérations Utilisez uniquement le câble de secteur et les ches fournis avec vos produits Naim, ou le câble d’alimentation Naim Power-Line de mise à niveau.
An d’éviter les boucles de bourdonnement, la masse du signal du système complet ne doit être reliée à la terre du secteur (masse) qu’à un seul endroit, généralement au niveau de la source principale. Par exemple, si votre tourne-disque est équipé d’une masse et que votre système contient un streamer Naim, son commutateur de masse doit être réglé à «Floating». Il s'agit du meilleur réglage en termes de qualité sonore.
5.2 Fusibles d’équipement
Les appareils NaimAudio branchés sur secteur sont équipés d’un fusible secteur situé sur le panneau arrière à côté de la prise d’entrée secteur. Remplacez-le si nécessaire, uniquement par le fusible de rechange fourni ou par un fusible identique. Une défaillance répétée du fusible indique un défaut qui doit être examiné par votre revendeur ou par Naim. En cas d’utilisation de ches munies d’un fusible intégré, ce dernier doit être taré à 13ampères. Des fusibles d’une tension nominale plus faible sauteront au bout d’un certain temps d’utilisation. Ne branchez pas de résistances dépendantes de la tension ni de ltre de bruit au niveau des prises secteur, car cela dégrade l’alimentation et le son.
5.3 Prises secteur moulées (non démontables)
Si, pour une raison quelconque, le câble d’alimentation est sectionné an de déposer la prise secteur moulée, la prise doit IMPÉRATIVEMENT être éliminée d’une manière qui la rend complètement inutilisable. L’insertion d’une prise avec un câble sectionné dans une prise murale présente un fort risque d’électrocution.
5.4 Circuits secteur et câbles/interférences
Les systèmes hi- partagent généralement le circuit d’alimentation secteur avec d’autres appareils ménagers, dont certains peuvent entraîner des déformations susceptibles de se manifester sous forme de bourdonnement mécanique dans les transformateurs d’alimentation, y compris dans le transformateur de votre NPXTT. Le bourdonnement des transformateurs n’est pas transmis par les enceintes et n’exerce aucune inuence sur les performances du système; cependant, un bon positionnement de votre système Naim peut réduire ce phénomène, tout comme l’utilisation d’un circuit secteur séparé. Un tel circuit (à l’idéal de 30 ou 45ampères) améliorera généralement aussi les performances du système. Pour tout conseil sur l’installation d’un circuit secteur séparé, demander l’avis d’un électricien qualié.
5.5 Interférences radio
Dans certaines circonstances, en fonction de l’endroit où vous vivez et de la conguration de la mise à la terre dans votre domicile, vous pouvez subir des interférences de radiofréquences. Les contrôles de la radiodiusion dans certains pays autorisent des niveaux très élevés d’émissions de radiofréquences. Le choix et l’emplacement exact du matériel peuvent ainsi devenir critiques.23 La sensibilité aux interférences de radiofréquences est liée à la large bande passante interne nécessaire à la bonne qualité du son. Contactez votre revendeur ou l’usine pour obtenir des conseils sur la gestion des interférences de radiofréquences.
5.6 Précautions contre la foudre
Votre système Naim doit être éteint et débranché du secteur lorsqu’il y a un risque d’orage, an de le protéger contre d’éventuels dommages.
6. Autres astuces et conseils
À présent que vous avez pris connaissance des consignes les plus importantes, voici quelques recommandations pour optimiser les performances de vos nouveaux appareils.
Les produits Naim sont fabriqués à la main à partir d’un ensemble de composants de qualité soigneusement choisis. La qualité sonore de vos produits est excellente dès leur première utilisation, mais elle peut continuer de s’améliorer au fur et à mesure que ses divers composants montent en puissance et interagissent, au cours des premières semaines d’utilisation. Vous pouvez faciliter ce processus en maintenant votre système sous tension avant de l’utiliser.
6.2 Nettoyage du produit et des branchements
Nous recommandons d’utiliser uniquement le chion de nettoyage fourni pour épousseter en douceur les surfaces du produit. Les produits nettoyants peuvent contenir des composants susceptibles de dégrader les revêtements et les traitements de surface. Veillez à ce que les ches et prises d’interconnexion restent propres et exemptes de corrosion. Pour cela, le moyen le plus simple consiste à éteindre vos produits Naim (et tout équipement raccordé), à débrancher tous les raccordements de leurs prises et à bien les renfoncer. Il convient de ne pas utiliser de nettoyants pour contacts ou d’«optimiseurs», car ils peuvent déposer des résidus susceptibles de dégrader le son de votre système.
6.3 Réinitialisation de votre appareil
Le NPX TT peut être réinitialisé aux réglages d’usine en appuyant sur la touche «Brightness/ Reset» pendant plus de 3 secondes.
La garantie de conformité légale du consommateur varie selon le pays. Dans la plupart des pays, le revendeur auprès duquel vous avez acheté votre produit Naim est votre principal interlocuteur en cas de panne. Si l'équipement n'est pas conforme, il doit être envoyé au revendeur dans son emballage d’origine. Le revendeur l’analysera et déterminera l’origine de la panne. Si l'équipement est sous garantie et que les conditions sont satisfaites, il sera réparé ou remplacé conformément aux conditions applicables à la garantie légale en vigueur à la date d’achat de l’appareil. Sinon, un devis de réparation sera envoyé. La garantie légale ne couvre pas les dommages résultant d’une utilisation incorrecte ou d’une mauvaise connexion (bobines mobiles brûlées par exemple). Hormis en France, l’équipement Naim est couvert par une garantie dont les conditions sont xées localement ou qui est prise en charge par le revendeur Naim ociel de chaque pays, conformément à la législation du territoire concerné. En France, chaque appareil Naim est couvert par une garantie légale de deux ans à compter de la date d’achat. Une panne peut être causée par une défaillance du système ou par l’installation. Contactez votre revendeur. Vous trouverez sur le site www. naimaudio.com une série d’articles concernant l’assistance pour les diérents produits Naim. Si le problème persiste avec votre produit Naim, contactez-nous directement pour obtenir de l’aide et des conseils, à l’adresse suivante:support@naimaudio.com
8. Réparation et mises à jour
Toute réparation ou optimisation du matériel doit être eectuée par un professionnel. Nous vous recommandons de contacter un centre de maintenance agréé de Naim car de nombreux composants sont fabriqués, testés ou appariés sur mesure. Veuillez contacter votre revendeur Naim local pour toute demande concernant l’entretien ou les réparations.24
Paramètre Étage phono Préamplicateur phono MM/MC commutable avec réglage de charge MC MM MC (gain faible et élevé) Modèle NVC TT Gain 42 dB Gain faible 61dB et gain élevé 67dB commutable Rapport signal/bruit 83dB réf. 5mV A-wtd 84 dB réf. 0,5 mV A-wtd (2paramètres de gain) Correction RIAA +/-0,1dB Coupure CEI (Partielle): 2dB à 20Hz et -3dB à 14Hz Diaphonie >75dB Signal de sortie max. 8Vrms THD + N <0,005% réf. entrée 50mV <0,005% réf. entrée 1,5 mV Charges 47k et 100pF 16 valeurs capacitives sélectionnables : 1000, 600, 430, 330, 250, 215, 185,165,150, 140, 125, 115, 105, 100, 90, 85 16 valeurs capacitives sélectionnables : 100 pF, 400 pF, 700 pF, 1000 pF, 1300 pF, 1600 pF, 1900 pF, 2200 pF, 2500 pF, 2700 pF, 3100 pF, 3400 pF, 3700 pF, 4000 pF, 4300 pF, 4600 pF Marge de manœuvre 22dB réf. entrée 5mV 23dB réf. entrée 0,5mV réglage gain faible, 17dB réf. 0,5mV réglage gain élevé Entrée d’alimentation Type1 Entrée RCA stéréo RCA stéréo Sortie DIN à 5 broches, DIN à 8 broches, RCA stéréo Façade Acrylique transparent Logo Naim Blanc illuminé Réglage de la luminosité du logo Interrupteur à 3positions: élevée, moyenne, basse Entrée de puissance +/-18Vcc @300mA Température de fonc- tionnement 5-35°C Température de stockage 0-50°C Dimensions (HxLxP) 7 × 21,4 × 31,7 cm Poids 3,4kg (7,5lbs)25
9.2 NPX TT: Alimentation
Paramètre Alimentation Alimentation linéaire régulée (DR ou régulateur discret) Modèle NPX TT Consommation d’énergie en veille <0,5 W Autres connecteurs Micro USB (remise à niveau uniquement) Sortie alimentation Type1, Type2 Façade Acrylique transparent Logo Naim Blanc illuminé Réglage de la luminosité du logo Bouton: élevé, moyen, bas Tension secteur 110 à 120V et 220 à 240Vca Fusibles 110-120 V :T2AL 220-240 V : T1AL Température de fonctionnement 5-35°C Température de stockage 0-50°C Dimensions (HxLxP) 7 × 21,4 × 33 cm Poids 5,6kg (12,35lbs)
10. Consignes de recyclage du produit
Cette marque indique qu’au sein de l’UE ce produit ne doit pas être éliminé avec d’autres déchets ménagers. Pour empêcher tout risque pour l’environnement ou la santé humaine, veuillez le recycler de manière responsable an d’encourager la réutilisation des ressources matérielles. Pour renvoyer votre appareil usé, veuillez utiliser les systèmes de retour et d’enlèvement disponibles, ou contactez le revendeur auprès duquel vous avez acheté le produit. Ils pourront recycler ce produit en toute sécurité.26
