사용 설명서 NAC 332 NAIM

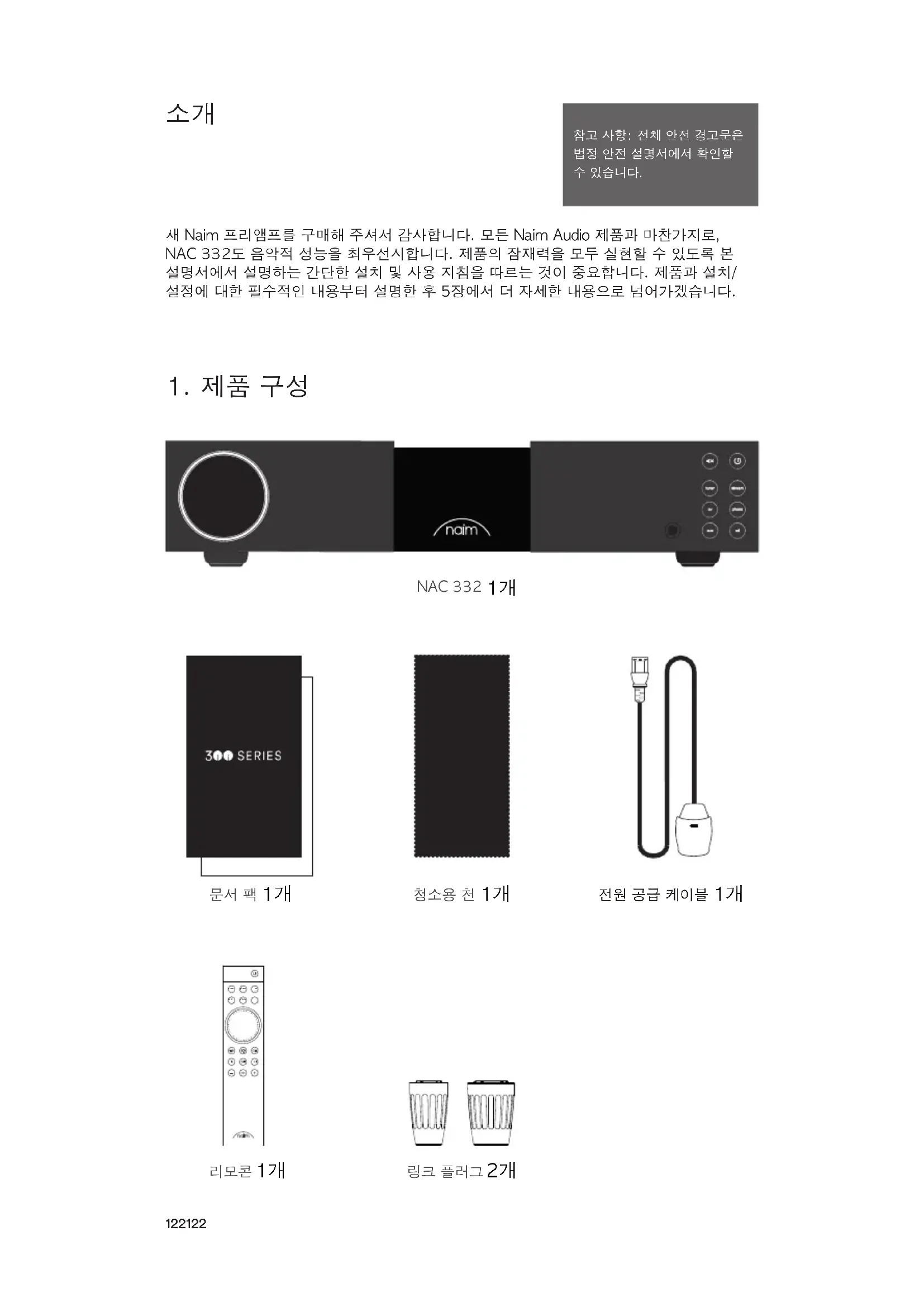

새 Naim 프리앰프를 구매해 주셔서 감사합니다. 모든 Naim Audio 제품과 마찬가지로, NAC 332도 음악적 성능을 최우선시합니다. 제품의 잠재력을 모두 실현할 수 있도록 본 설명서에서 설명하는 간단한 설치 및 사용 지침을 따르는 것이 중요합니다. 제품과 설치/ 설정에 대한 필수적인 내용부터 설명한 후 5장에서 더 자세한 내용으로 넘어가겠습니다.

참고 사항: 전체 안전 경고문은 법정 안전 설명서에서 확인할

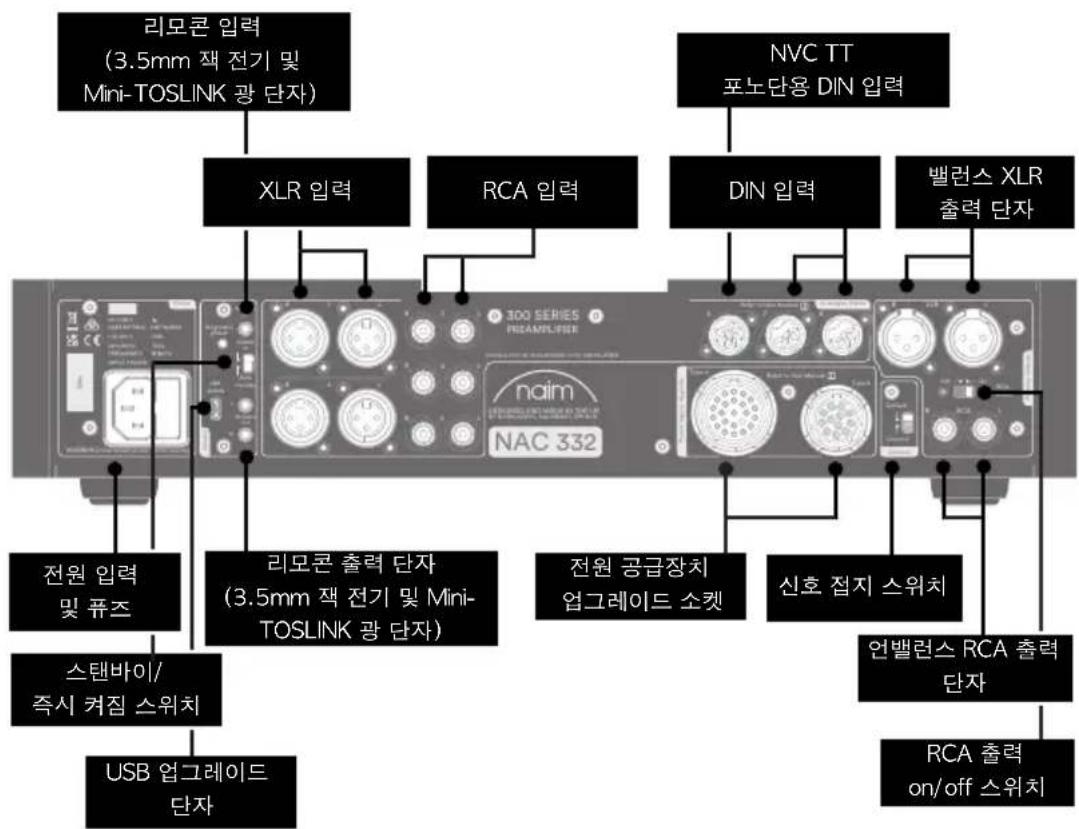

RCA 출력 on/off 스위치 언밸런스 RCA 출력

(3.5mm 잭 전기 및 Mini-TOSLINK 광 단자) RCA 입력 DIN 입력 NVC TT 포노단용 DIN 입력 밸런스 XLR

(3.5mm 잭 전기 및 Mini- TOSLINK 광 단자)

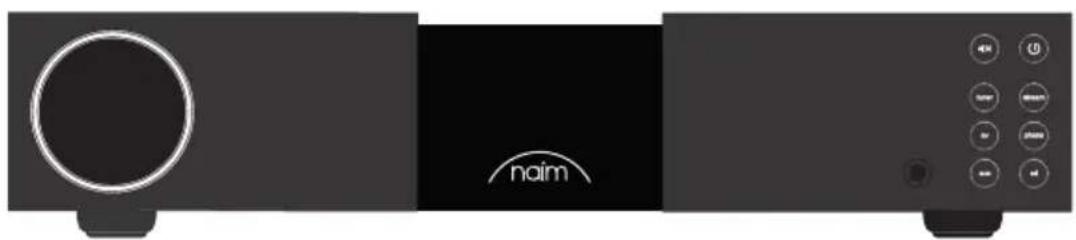

NAC 332는 하나 또는 여러 소스와 파워앰프(짝을 이루는 NSS 333 및 NAP 350 등)에

연결해야 하지만 연결 전에 모든 컴포넌트가 최종 위치에 있고 전원에서 분리되어 있는지

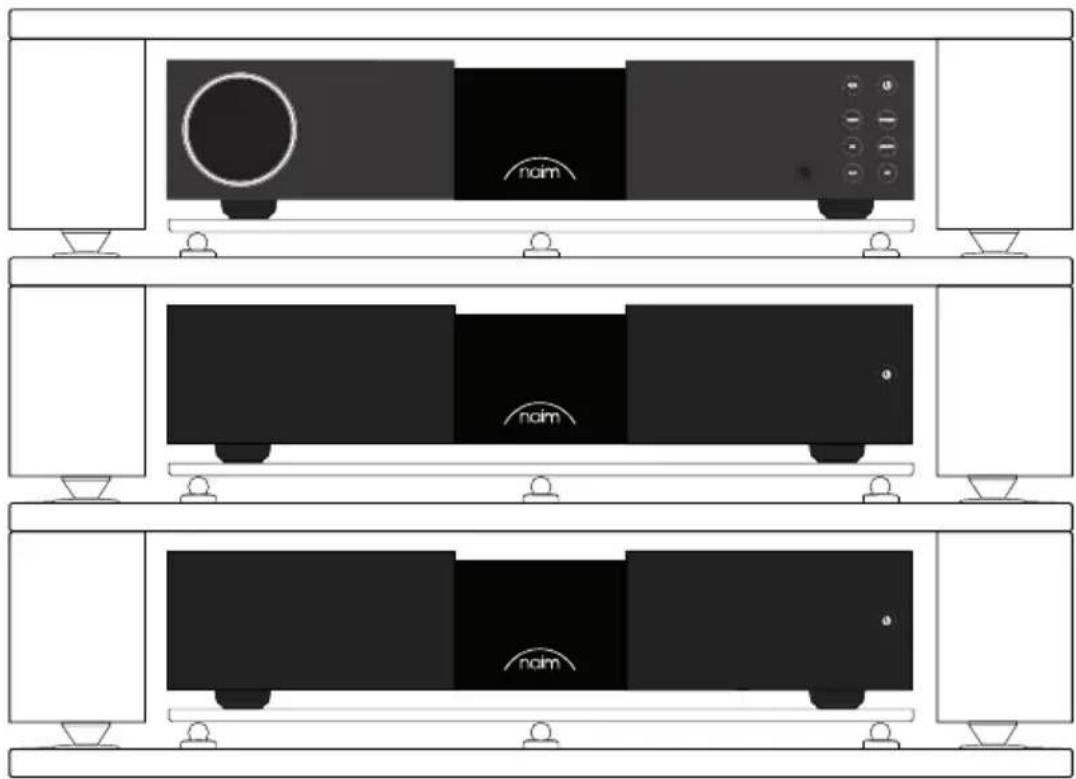

최적의 음질을 얻으려면 전용 하이파이 서포트(Naim Fraim 권장)를 사용하고 그림과 같이 프리앰프를 파워앰프 위에 놓으십시오. 케이블이 있는 스피커도 필요합니다.125125

3.1 NAC 332를 NAP 350 파워앰프에 연결하기

NAP 350에 동봉된 두 개의 XLR 케이블로 NAC 332의 XLR 출력 단자를 각 NAP

350의 입력 단자에 연결하십시오. 케이블을 올바른 채널에 연결하십시오. 프리앰프의 왼쪽 출력 단자는 왼쪽 스피커를 구동하는 파워앰프에 연결하고 오른쪽도 마찬가지로 연결합니다.Naim 로고가 위쪽을 향하도록 XLR 플러그를 올바르게 삽입해야 합니다.

NAP 350에 동봉된 시스템 자동화 케이블로 NAC 332 리모콘 출력 단자와 NAP 350의

필요에 따라 소스 컴포넌트를 NAC 332 입력 단자에 연결합니다. 전면 패널 버튼을 할당하여 모든 입력 단자를 선택할 수 있습니다(섹션 4.2 참조). 공장 기본 할당은 다음과 같습니다. 튜너 입력 3 RCA 스트림 입력 7 5핀 DIN AV 입력 4 RCA 포노 입력 6 8핀 DIN AUX 입력 1 XLR CD 입력 8 5핀 DIN

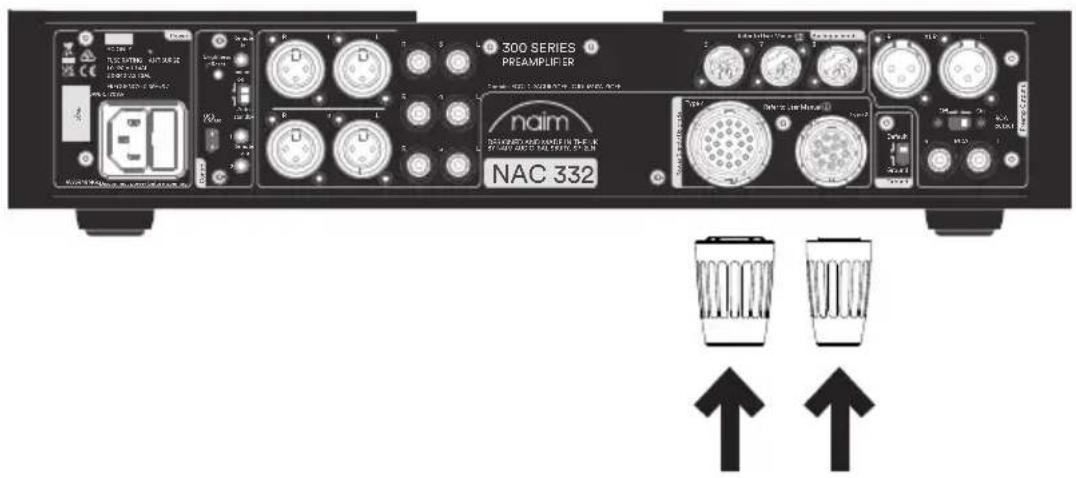

소스와 NAC 332를 파워앰프에 연결했으면 NAC 332의 전원을 켜고 음악 재생을 시작하기 전에 수행해야 할 간단한 단계가 몇 개 더 있습니다. 동봉된 두 개의 링크 플러그를 NAC 332 전원 공급장치 업그레이드 소켓에 연결하십시오.

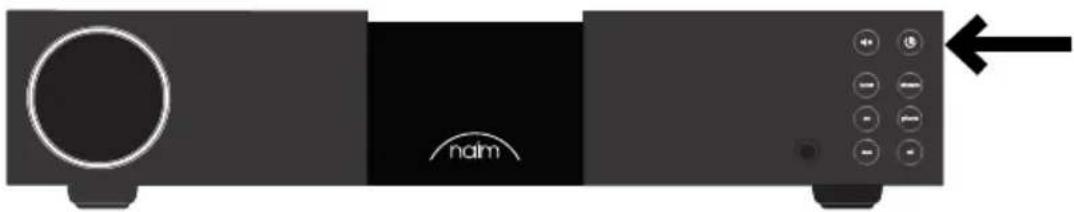

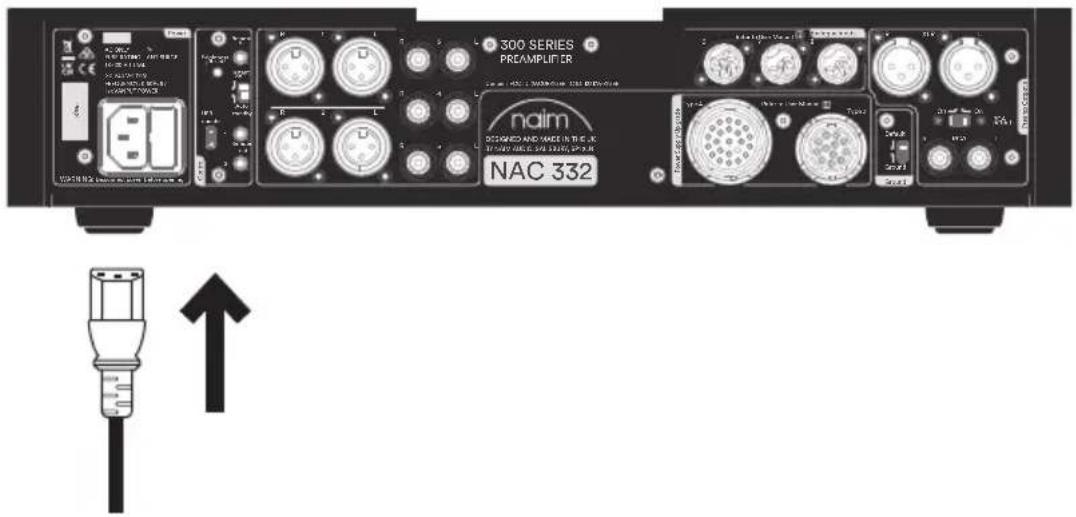

전원 케이블을 NAC 332의 전원 소켓에 연결한 다음 주전원에 연결합니다.A 전면 패널의 오른쪽 상단에 있는 스탠바이 버튼을 눌러 NAC 332를 켭니다.

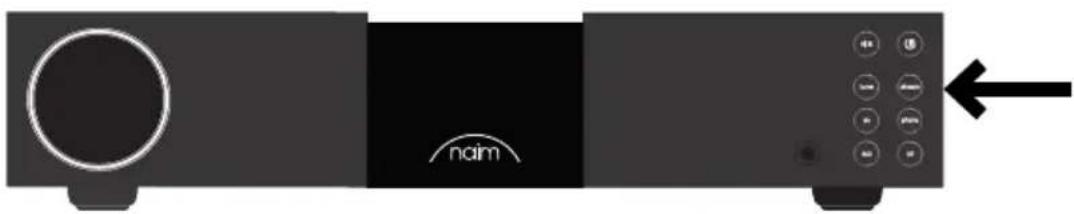

NAC 332의 전원이 켜지면 리모콘을 페어링해야 합니다. 동봉된 배터리를 리모콘 핸드셋에 삽입합니다. 전면 패널 입력 버튼 중 하나를 누르면 30초 동안 원격 페어링 모드가 활성화됩니다.

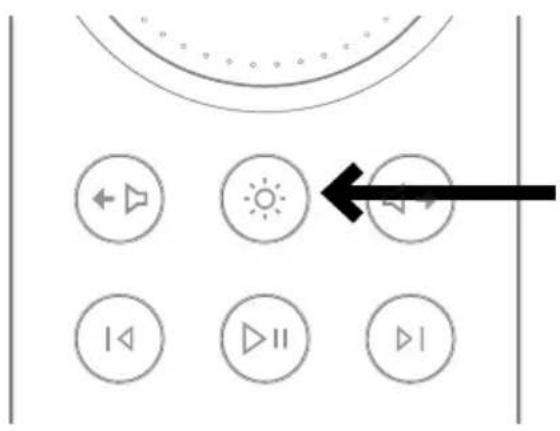

Contains FCC ID: 2ACURZIGEE IC ID: 12217A-ZIGEERefer to User Manual 리모콘 핸드셋의 밝기 버튼을 3초 동안 길게 누릅니다.127127

리모콘의 볼륨 링은 페어링 모드에 있을 때 추적한 다음 페어링되면 현재 볼륨 설정에서

이제 리모콘이 기기에 페어링되었으며 바로 사용할 수 있습니다. stream phono

4.1 밸런스 입력 단자 없이 Naim 파워앰프 사용하기

구형 Naim 파워앰프를 사용하는 경우 적절하게 배선된 케이블 한 조가 필요합니다. RCA 언밸런스 출력 단자를 사용하는 경우(예: 서브우퍼 연결) 후면 패널의 “RCA 출력” 스위치를 “On” 위치로 설정해야 합니다.

8개의 물리적 입력 단자 중 6개의 조합은 전면 패널이나 리모콘 버튼에서 직접 선택할 수 있습니다. 설정 모드는 버튼에 대한 물리적 입력 단자 할당을 변경하는 데 사용됩니다. 설정 모드로 들어가려면 조정할 첫 번째 입력 단자의 전면 패널 버튼을 버튼이 깜박이기 시작할 때까지 누르십시오. 볼륨 노브 LED는 가능한 입력 단자 할당을 나타내는 세그먼트를 표시하고 현재 선택된 입력 단자는 더 밝은 LED로 표시됩니다. 설정 모드에서 볼륨 노브 LED로 표시된 선택된 소스가 재생되는 것을 들을 수 있습니다. 볼륨 노브를 돌리면 깜박이는 입력 단자에 할당된 입력 단자가 변경됩니다. 설정 모드에서 다른 소스 버튼을 눌러 해당 입력 단자에 대한 할당을 조정합니다. 설정 모드를 종료하려면 깜박이는 입력 단자 버튼을 깜박임이 멈출 때까지 누르십시오. 음소거 버튼은 설정 모드에서 정상적으로 계속 작동합니다.

각 입력 단자의 상대 레벨을 -10dB~+10dB 범위에서 조정하여 소스 간의 볼륨 레벨을 균등화할 수 있습니다. 이것은 설정 모드에서 조정하므로 먼저 조정하려는 입력 버튼을 버튼이 깜박일 때까지

버튼을 두 번 누르면 트림 설정 모드로 변경됩니다. 볼륨 컨트롤의 LED는 현재 트림 설정을

볼륨 노브를 돌리면 트림 설정이 변경됩니다. 조정 중인 소스가 재생되므로 필요한 레벨을 결정할 수 있습니다.128128

이 모드는 AV 입력에만 적용 가능합니다. 입력 트림, 헤드룸 및 밸런스 설정은 AV 고정 이득 모드가 활성일 때 무시됩니다. 이 모드에 있을 때 볼륨 컨트롤은 NAC 332의 원격 또는 볼륨 다이얼을 사용하여 변경할 수 없습니다. 출력 신호는 입력 신호와 동일한 음량에 있게 됩니다. 고정 이득은 설정 모드에 있는 동안 설정되므로, 버튼이 깜빡일 때까지 앞면 패널 AV 입력 버튼을 길게 누릅니다. 버튼을 두 번 누르면 트림 설정 모드로 변경됩니다. 볼륨 컨트롤의 LED는 현재 트림 설정을

다음으로 볼륨 컨트롤을 이용하여 LED 블록이 나타날 때까지 다이얼을 최대(오른쪽 끝)로

설정 모드를 종료하려면 AV 입력 단자 버튼을 깜박임이 멈출 때까지 누르십시오.

사용자는 이 모드로 전체 최대 음량 레벨을 설정하여 실수로 높은 음량을 선택하는 경우를 방지할 수 있습니다. 최대 음량 설정 모드에 있는 동안 조정되므로 전방 패널 음소거 버튼을 길게 누릅니다. 음소거 버튼이 깜빡이고, 활성화되면 볼륨 다이얼 LED가 바뀝니다. 다음으로 볼륨 컨트롤 다이얼을 왼쪽이나 오른쪽으로 돌리면 최대 음량 값을 편집할 수

헤드폰의 최대 음량을 설정하려면 헤드폰 잭을 삽입합니다. 볼륨 다이얼이 바뀌어 헤드폰 최대 허용 음량이 표시되며, 볼륨 컨트롤을 사용하면 원하는 최대 음량을 선택할 수

헤드폰 잭을 제거하면 볼륨 다이얼이 원래로 돌아가서 기본 최대 음량이 표시됩니다. 설정이 마음에 들면 깜빡임이 멈출 때까지 음소거 버튼을 길게 눌러 설정 모드를

설정에 만족하면 버튼을 눌러 입력 매핑 디스플레이로 돌아가거나 길게 눌러 설정 모드를 종료합니다.129129

입력 6(8핀 DIN)은 5핀 DIN 리드와 호환되며 Naim NVC TT 포노단에 직접 전원을 공급할

입력 8(5핀 DIN)에는 현재 선택된 소스를 미러링하는 라인 레벨 출력이 있습니다. 이 입력 단자를 선택하면 연결된 소스가 미러링되므로 녹음 소스를 사용하는 경우 피드백 루프에

헤드폰 출력은 대부분의 헤드폰을 매우 높은 볼륨 레벨로 구동할 수 있습니다. 헤드폰의 플러그가 삽입되어 있을 때는 프리앰프의 메인 출력이 음소거됩니다. 헤드폰 출력에는 별도의 볼륨 설정이 있습니다. 헤드폰을 삽입하면 볼륨이 헤드폰에서 마지막으로 사용한 레벨로 설정됩니다. 헤드폰을 빼면 볼륨이 스피커에서 마지막으로 사용한 레벨로 다시 설정됩니다.

5. NAC 332 설치 및 사용에 관한 팁

Naim은 새로 구매한 NAC 332를 빨리 즐기고 싶어하는 사용자의 마음을 이해하지만, 아래 지침을 따르면 제품의 음질이 더욱더 좋아질 것이라 약속합니다. 모든 지침은 사용자가 프리앰프를 음질 저하 없이 만끽할 수 있도록 하기 위해 작성되었습니다.

NAC 332에는 견고한 전력 변압기 및 내구성 있는 알루미늄 케이스와 같은 고급 구성품이 사용됩니다. 즉 NAC 332은 11 kg의 무게가 나가므로 들어올리거나 나를 때 조심해야 하며, 제품을 놓으려는 표면은 안정적이고 제품 무게를 지지할 수 있어야 합니다. 최적의 성능을 위해 전용 하이파이 장비 랙(가급적 Naim Fraim 또는 Fraim Lite)에서 Naim 제품을 사용하여 사운드에 영향을 줄 수 있는 진동을 최소화합니다. 랙을 놓을 자리가 없는 경우, NAC 332를 Fraim 유리 선반에 올려놓은 후 선반을 적절한 가구에 올려놓는 방법으로 견고하게 단독으로 지지하십시오. Naim 제품을 쌓아 두면 안 되며, Naim 제품을 나란히 놓을 경우 기기 간격을 어느 정도

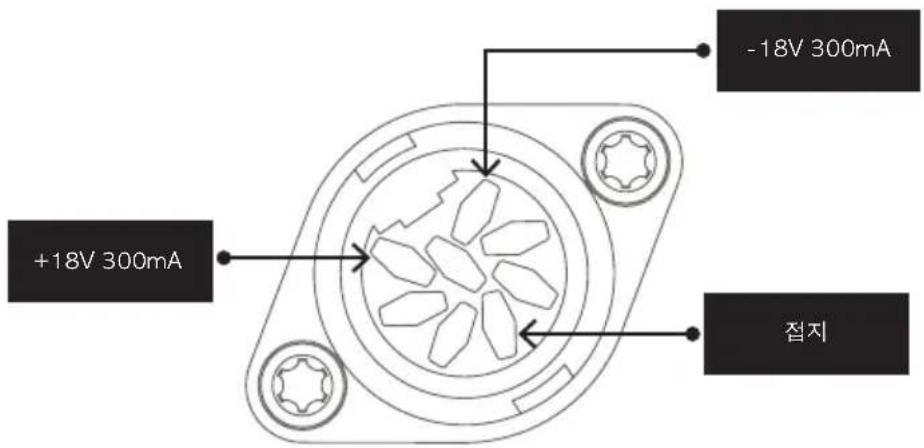

스피커에서 윙윙거리는 소리가 발생할 위험을 줄이려면 전원 공급장치나 파워앰프를 소스 또는 프리앰프 컴포넌트 가까이에 두지 마십시오. +18V 300mA -18V 300mA 접지130130

NAC 332에는 여러 가지 소스 연결 옵션이 있습니다. 최상의 음질을 위해 DIN 입력 단자를 사용하는 것이 좋습니다. Type 1: 8핀 DIN

NAC 332를 호환되는 스트리머 및 파워앰프(NSS 333 및 NAP 350 등)와 함께 사용하는

경우, NAC 332를 NAP 350에 동봉된 시스템 자동화 광케이블로 연결하여 시스템 전체의 전원 켜기/끄기와 로고 밝기를 동기화할 수 있습니다. NSS 333 및 NAC 332는 Zigbee 시스템을 사용하여 기능을 동기화합니다. NAC 332의 ‘리모콘 출력’ 단자를 사용하여 NAP 350의 ‘리모콘 입력’ 단자를 연결합니다. NAP 350의 ‘리모콘 출력’ 단자를 사용하면 파워앰프를 더 많이 연결할 수도 있습니다. NAC 332와 NAP 350를 동봉된 케이블로 연결할 수 있는 길이보다 더 먼 거리에 놓아야 하는 경우 필요한 길이만큼 교체용 3.5mm-3.5mm 광케이블을 사용할 수 있습니다. 3.5mm 커넥터가 있는 표준 아날로그 케이블을 사용할 수도 있지만, 광케이블을 사용하면 음질이 가장 좋아집니다.

입력과 출력을 모두 연결한 후 동봉된 전원 케이블을 NAC 332와 전원에 연결하십시오. 이제 스탠바이 버튼을 눌러 NAC 332의 전원을 켤 수 있습니다. NSS 333, NAC 332, NAP 350가 시스템 자동화를 통해 연결된 경우 순서대로 켜집니다. NAC 332의 전원을 끄는 절차도 동일합니다. 시스템 자동화를 통해 연결된 NSS 333,

NAC 332, NAP 350를 끄려면 NSS 333 또는 NAC 332의 전면 패널에 있는 스탠바이

버튼을 누르면 됩니다. 그러면 전체 시스템이 스탠바이 모드로 전환됩니다. 전원 콘센트 스위치를 사용하여 앰프를 끄지 마십시오.

NAC 332에는 스탠바이, 즉시 켜짐이 있는 스탠바이, 일반 사용을 위한 전원 공급 등 세 가지 전원 수준이 있습니다. “스탠바이” 모드의 전체 전력 소비량은 0.5W가 채 안 됩니다. NAC 332는 스탠바이 버튼을 누르거나 리모콘으로 깨울 수 있습니다. “즉시 켜짐이 있는 스탠바이”를 선택하면 NAC 332의 전원이 완전히 켜지지만 로고는

“일반 사용을 위한 전원 공급”의 경우 NAC 332는 일반 사용 시 약 20W를 사용합니다. 기본적으로 NAC 332 후면 패널 스위치는 ‘자동 스탠바이’로 설정되어 있습니다. 즉, 20분 동안 사용하지 않으면 자동으로 스탠바이 모드로 전환됩니다. 최적의 음질을 위해 스위치를 “즉시 켜짐” 위치로 설정하십시오. 그러면 NAC 332의 전원이 영구적으로 켜진 상태로 유지됩니다. 이 위치에 있는 스위치에서 스탠바이 버튼을 누르면 NAC 332의 전원은 켜진 상태로 유지되지만 로고는 꺼집니다.

후면 패널의 밝기 버튼과 리모콘을 사용하여 NAC 332의 LED 표시등과 Naim 로고의 밝기 수준을 선택할 수 있습니다. 시스템 자동화를 통해 연결된 Naim NAC 332 및 NAP 350 앰프를 사용하는 경우 모든 로고의 밝기가 동기화됩니다.

5.7 NPX 300 전원 공급장치 사용131131

NPX 300 전원 공급장치는 시스템 업그레이드 옵션입니다. NAC 332에 NPX 300 전원

공급장치를 추가하는 경우 먼저 전체 시스템을 끕니다. NAC 332에서 주전원 케이블을 제거합니다. NPX 300으로 장치에 전원이 공급되는 경우에는 필요하지 않습니다. 장비 스탠드에 NPX 300을 추가합니다. NAC 332 후면 패널에서 두 개의 링크 플러그를 제거합니다. Burndy 케이블에서 밴드 표시가 없는 두 끝을 NPX 300에 연결합니다. 밴드가 표시된 두 끝을 NAC 332에 연결합니다. 모든 잠금 링이 완전히 조여졌는지 확인하십시오. 케이블이 스탠드나 벽에 닿지 않고 가능한 한 느슨하게 매달리도록 “드레싱”하십시오. 양쪽 끝을 연결하기 전에 대략 필요한 모양으로 만들면 더 쉬울 것입니다. 전원 도선을 NPX 300의 전원 소켓에 연결한 다음 주전원에 연결합니다. 나머지 시스템을

스탠바이 버튼을 눌러 NAC 332를 다시 켭니다.

NAC 332와 함께 동봉된 전원 케이블 및 플러그만 사용하거나, Naim Power-Line 전원 케이블로 업그레이드하십시오. 퓨즈가 있는 플러그를 사용할 경우 13암페어 퓨즈를 설치해야 합니다. 전압 가변 저항이나 노이즈 서프레서를 전원 플러그에 연결하지 마십시오. 전원 공급 품질과 음질이 저하됩니다.

험 루프(hum loop)를 방지하기 위해, 전체 시스템의 신호 접지를 한 곳의 전원 접지 단자에 연결해야 합니다. 일반적으로 이 단자는 주 소스 기기에 있습니다. NAC 332 프리앰프에는 접지 리프트 스위치가 있습니다. 전원 접지를 신호 접지에 연결하는 주 소스가 있는 경우 이 스위치를 “기본값”으로 설정하십시오. 전원 접지를 신호 접지에 연결하는 소스가 없는 경우에는 “접지” 위치로 설정하십시오.

6.2 배선 변경이 불가능한 주전원 플러그

배선 변경이 불가능한 플러그가 어떤 이유로든 전원 리드에서 끊어진 경우 재사용이 불가능한 방식으로 폐기해야 합니다. 끊어진 플러그를 전원 콘센트에 연결할 경우 감전을 당할 위험이 매우 높습니다.

하이파이 시스템은 일반적으로 다른 가전 기기와 전원 회로를 함께 쓰는데, 이런 기기 중 일부는 NAC 332의 대형 트랜스포머 같은 메인 트랜스포머에서 발생하는 기계적인 험으로 발현되는 왜곡을 유발할 수 있습니다. 트랜스포머의 험은 스피커를 통해 전달되지 않고 시스템의 음질에 영향을 미치지 않지만, Naim 시스템을 신중하게 배치하거나 별도의 전원 회로를 사용하여 줄일 수 있습니다. 이러한 회로(적정 규격 30암페어 또는 45암페어)도 일반적으로 시스템 성능을 향상시킵니다. 별도의 전원 회로 설치에 대한 조언은 자격이 있는 전기 기술자에게만

낙뢰 위험이 있는 경우 Naim 시스템을 끄고 전원에서 완전히 분리하여 손상 가능성을 방지해야 합니다.132132

이제 필수 사항을 모두 완료했으므로 새로 구매한 NAC 332의 음질을 최적화하기 위해 할 수 있는 일을 몇 가지 더 알아보겠습니다.

Naim 제품은 여러 엄선된 고품질 부품을 사용하여 수공 제작됩니다. NAC 332는 처음 사용할 때부터 음질이 뛰어나지만, 이런 다양한 부품에 전원을 공급한 후 제품을 처음 몇 주 동안 사용하면 제품의 음질이 더욱 좋아질 수 있습니다. 시스템 전원을 계속 켜두면 이 과정이 더 빨리 진행될 수 있습니다.

Naim은 동봉된 청소용 천만 사용하여 제품 표면에 있는 먼지를 가볍게 닦을 것을 권장합니다. 세척제에는 표면 처리와 코팅에 악영향을 미칠 수 있는 성분이 포함되어 있을

인터커넥트 플러그와 소켓을 깨끗하고 부식되지 않는 상태로 유지하십시오. Naim 제품(과 모든 연결된 기기)의 전원을 완전히 끄고 모든 연결 플러그를 소켓에서 분리하고 다시 단단히 밀어 넣는 방법으로 이 상태를 가장 쉽게 유지할 수 있습니다. 접점 클리너와 소위 '개선제'라고 하는 제품은 시스템 음질을 저하시킬 수 있는 퇴적물을 남기므로 사용하지

NAC 332를 공장 기본 설정으로 초기화하려면 후면 패널에 있는 “밝기/초기화” 버튼을 3초 이상 길게 누르십시오. NAC 332가 스탠바이 상태로 돌아가고 모든 설정이 공장 기본값으로 돌아갑니다. 여기에는 리모콘과 Zigbee 시스템 자동화 장치의 페어링 해제가

소비자 보호는 국가에 따라 다릅니다. 대부분의 지역에서는 기기에 문제가 발생할 경우 Naim 제품을 구매한 소매업체가 주 문의처가 되어야 합니다. 시스템 고장이나 잘못된 설치로 인해 문제가 발생할 수 있으므로 판매처의 진단 기술을 최대한 활용하는 것이

Naimaudio.com에서 각 Naim 제품에 대한 다양한 지원 문서를 온라인으로 찾을 수

Naim 제품에 계속 문제가 발생할 경우 support@naimaudio.com으로 Naim에 직접 연락하여 도움과 상담을 받으십시오.

수리 또는 하드웨어 업데이트는 공인 Naim 서비스 센터에서 수행하거나 Naim 본사에서 직접 수행해야 합니다. 상당수의 컴포넌트는 맞춤형으로 제작되거나 테스트를 거치거나 구성되므로 다른 판매처나 대리점에서 해당하는 교체품을 구할 수 없는 경우가 종종 있습니다. 서비스 또는 수리에 대한 문의가 있는 경우 해당 지역의 Naim 소매업체에 연락하십시오.133133

300 시리즈 프리앰프 - NAC 332

DIN 3개 XLR 페어 2개 RCA 페어 3개

XLR 페어 1개 RCA 페어 1개 6.35mm 헤드폰 잭 1개 입력 단자 8의 라인 레벨 출력 단자 1개(5 핀 DIN) 업데이트: 마이크로 USB 리모콘 입력: 3.5mm 잭 1개 – 전기 및 Mini-TOSLINK 광 단자 리모콘 출력: 3.5mm 잭 2개 – 전기 및 Mini-TOSLINK 광 단자

일반 용도: 20W 스탠바이: <0.5W 크기(H x W x D): 91.5 x 432 x 317.5mm(발 포함) 무게: 11kg 전원: 115V 또는 230V, 50/60Hz

바퀴 달린 쓰레기통에 X(crossed-out)자 표시가 되어 있는 제품은 가정용 쓰레기로 폐기할 수 없습니다. 이 제품은 재활용하여 쓰레기 부산물을 적절히 처리할 수 있는 시설에서 폐기해야 합니다. 가장 가까운 시설에 대한 자세한 정보는 해당 지역의 당국에 문의하십시오. 적절한 재활용과 폐기물 처리는 자원을 보존하고 환경을 오염으로부터 보호하는 데 도움이 됩니다.134134
