GEBRUIKSAANWIJZING NAC 332 NAIM

Welkom bij uw nieuwe voorversterker van Naim. Net als bij alle andere producten van Naim Audio staan ook bij de NAC 332 muzikale prestaties voorop. Om zijn volledige potentieel te realiseren, is het belangrijk dat u de in deze handleiding verstrekte eenvoudige richtlijnen voor installatie en gebruik volgt. Handmatig. We beginnen met enkele essentiële punten over het product en de plaatsing daarvan en in hoofdstuk 5 geven we u meer gedetailleerde informatie. Inleiding

1. Wat is meegeleverd?

Let op: Volledige veiligheidswaarschuwingen zijn te vinden in de wettelijk verplichte veiligheidshandleiding. 1x NAC 332 1x Documentatiepakket 1x Afstandsbediening 2x ‘Link Plug’ stekkers 1x Reinigingsdoek 1x Power-Line Lite streamphono tunerav aux3939

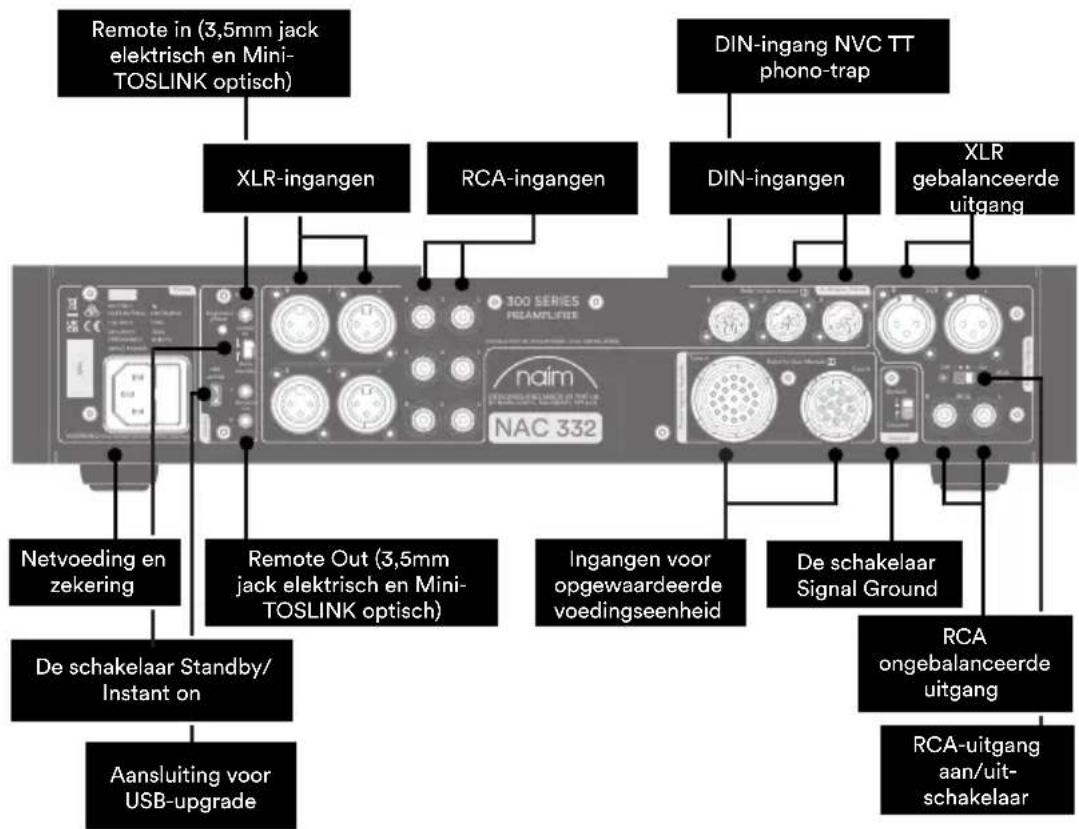

Contains FCC ID: 2ACURZIGEE IC ID: 12217A-ZIGEE Refer to User Manual De schakelaar Standby/ Instant on Aansluiting voor USB-upgrade De schakelaar Signal Ground RCA-uitgang aan/uit- schakelaar RCA ongebalanceerde uitgang Ingangen voor opgewaardeerde voedingseenheid Stand-bytoets XLR-ingangen Remote in (3,5mm jack elektrisch en Mini- TOSLINK optisch) RCA-ingangen DIN-ingangen DIN-ingang NVC TT phono-trap XLR gebalanceerde uitgang Hoofdtelefoon 6,35mm jack De toets Mute Volumeregeling ingangskeuzetoetsen

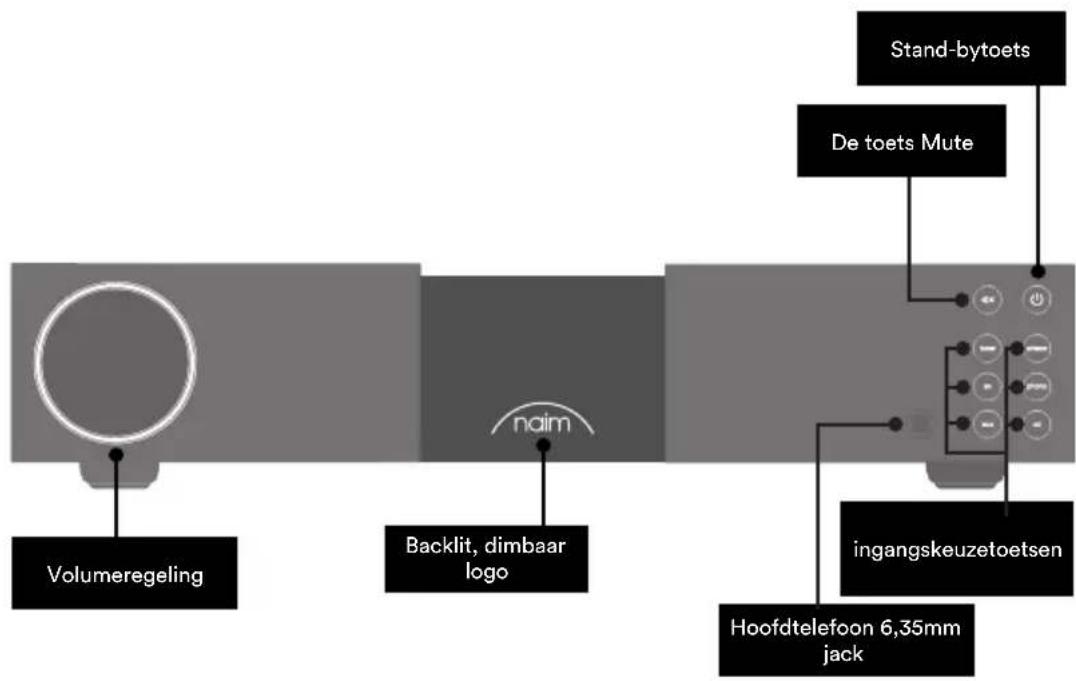

2. Kennismaking met de NAC 332

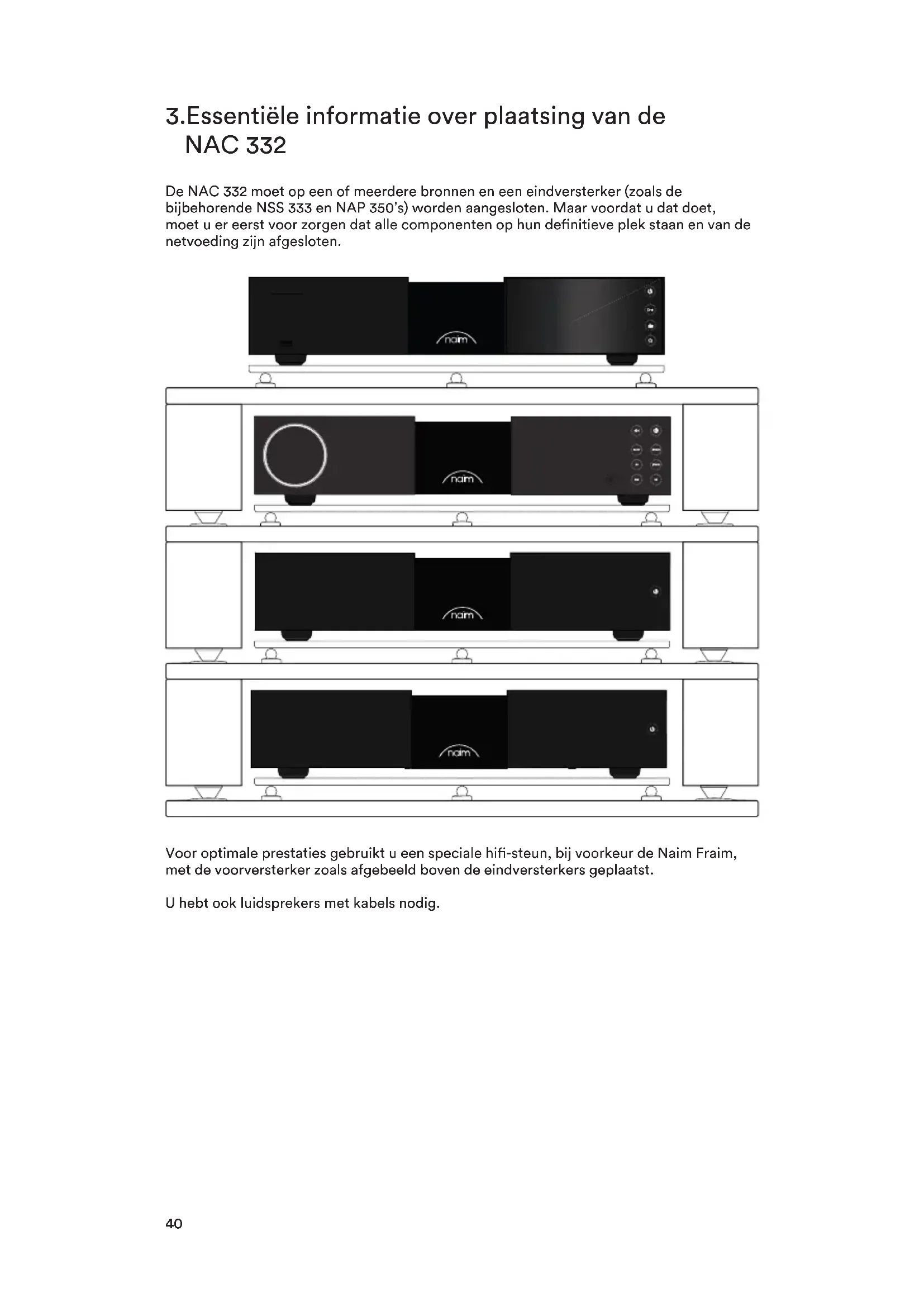

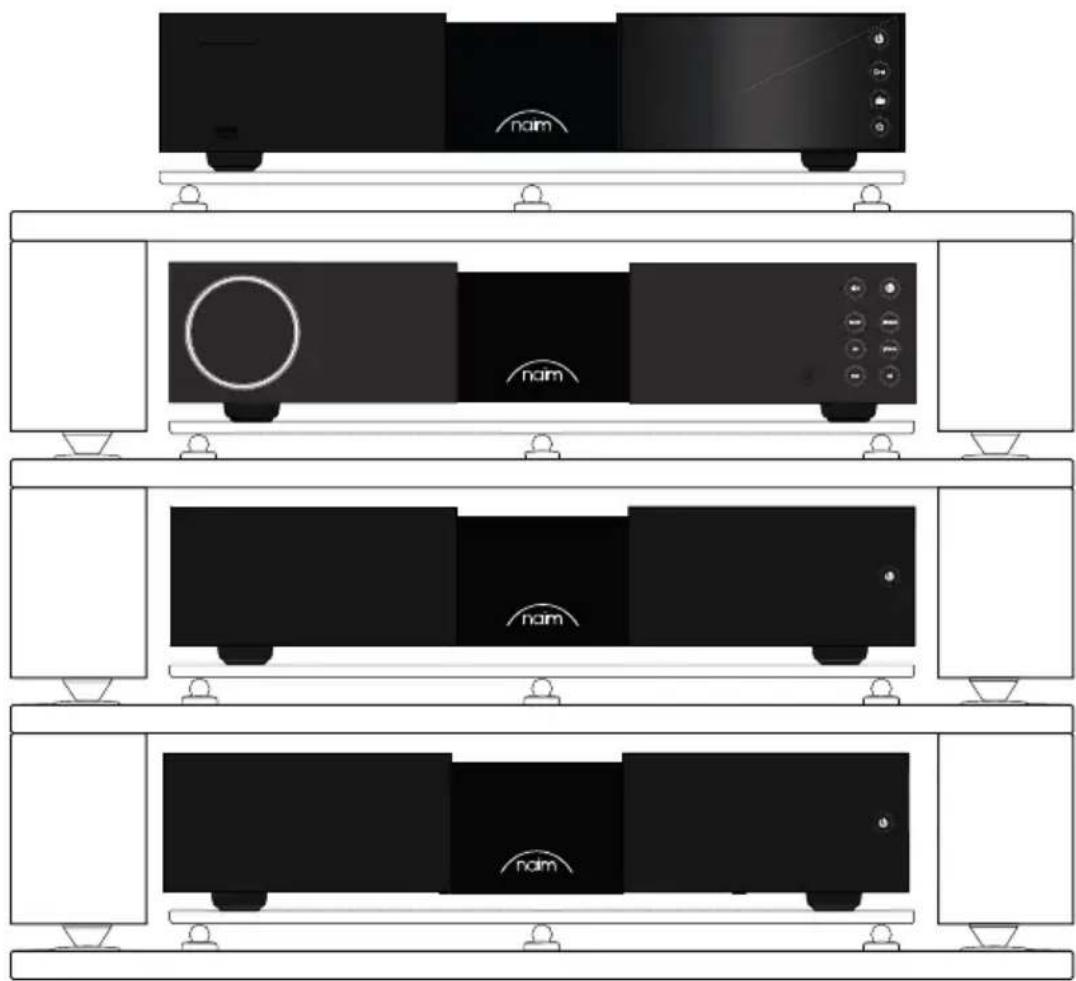

3.Essentiële informatie over plaatsing van de NAC 332 De NAC 332 moet op een of meerdere bronnen en een eindversterker (zoals de bijbehorende NSS 333 en NAP 350’s) worden aangesloten. Maar voordat u dat doet, moet u er eerst voor zorgen dat alle componenten op hun denitieve plek staan en van de netvoeding zijn afgesloten. Voor optimale prestaties gebruikt u een speciale hi-steun, bij voorkeur de Naim Fraim, met de voorversterker zoals afgebeeld boven de eindversterkers geplaatst. U hebt ook luidsprekers met kabels nodig.4141

3.1 De NAC 332 aansluiten op de NAP 350 eindversterkers

Sluit de twee XLR-kabels (met de NAP 350’s geleverd) van de XLR-uitgangen van de NAC 332 aan op de ingang van elke NAP 350. Zorg dat de kabels op het juiste kanaal worden aangesloten: de linkeruitgang van de voorversterker wordt aangesloten op de eindversterker die de linkerluidspreker aandrijft en de rechteruitgang op de eindversterker die de rechterluidspreker aandrijft. Controleer of de XRL-kabels goed zijn aangesloten; dit is het geval als het logo op de aansluiting naar boven wijst. Sluit de kabels voor systeemautomatisering (geleverd met de NAP 350’s) aan op de aansluitingen Remote Out van de NAC 332 en de aansluitingen Remote In van de NAP350’s.

3.2 De broncomponenten aansluiten

Sluit de broncomponenten zoals nodig aan op de ingangen van de NAC 332. De toetsen op het voorpaneel kunnen worden ingesteld om elke gewenste ingang te selecteren, zie hoofdstuk 4.2 In de fabriek zijn standaard de volgende ingangen aan deze toetsen toegewezen: Tuner Ingang 3 RCA Streamen Ingang 7 5-pins DIN AV Ingang 4 RCA Phono Ingang 6 8-pins DIN AUX Ingang 1 XLR CD Ingang 8 5-pins DIN

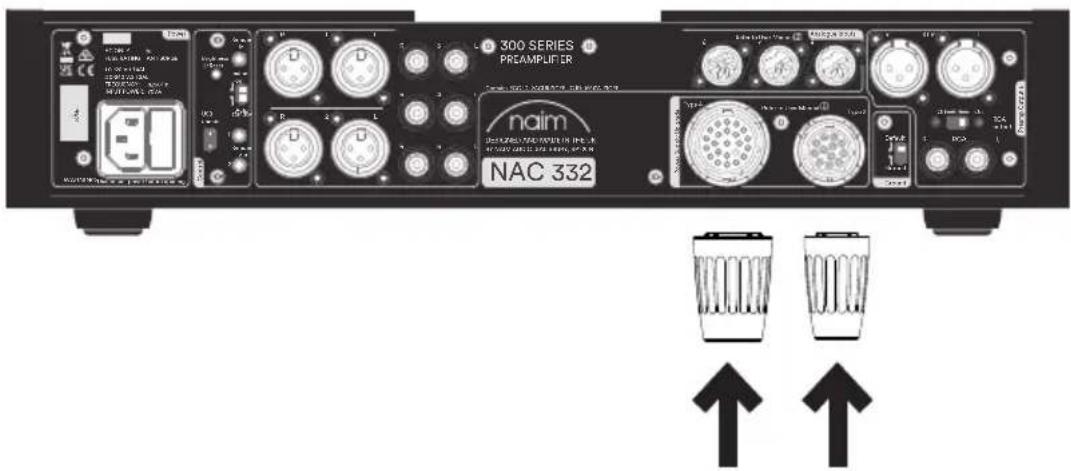

Wanneer u de bronnen hebt aangesloten en de NAC 332 op de eindversterkers hebt aangesloten, zijn er verder nog maar een paar eenvoudige stappen voordat u de NAC 332 kunt inschakelen en muziek kunt gaan afspelen. Sluit de twee meegeleverde ‘link plug’ stekkers aan op de ingangen voor de opgewaardeerde voedingseenheid van de NAC 332.

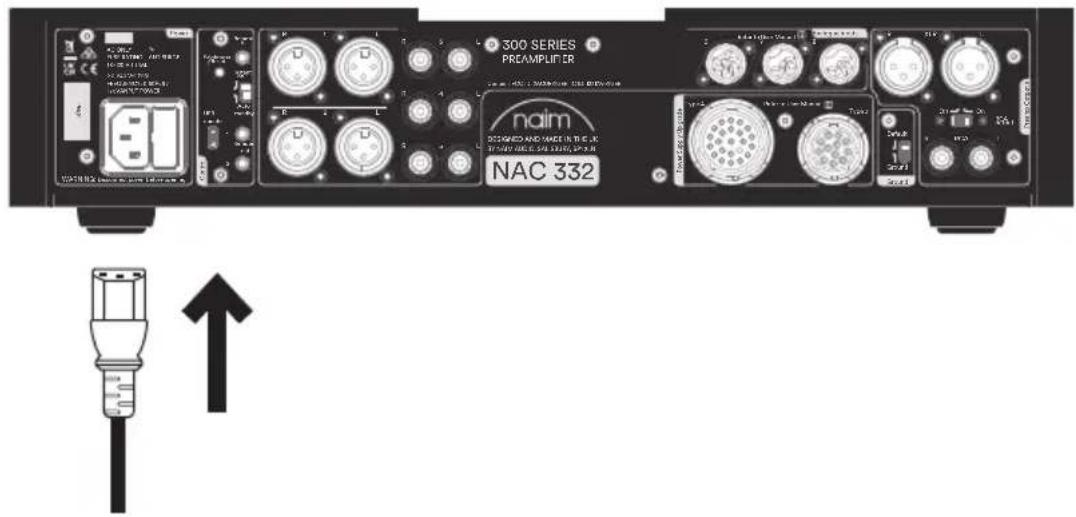

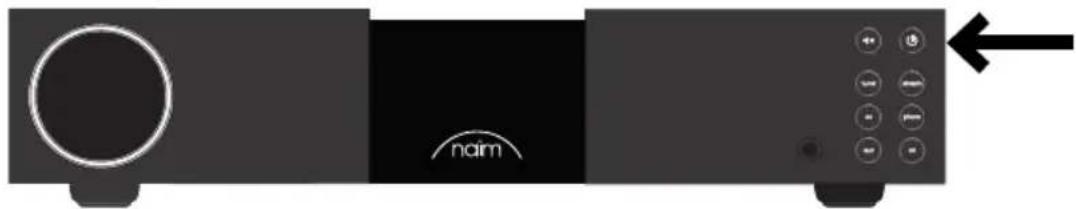

Sluit de voedingskabel aan op de netvoedingsingang van de NAC 332 en steek vervolgens de stekker in het stopcontact. Zet de NAC 332 aan door de Stand-bytoets rechtsboven aan het voorpaneel in te drukken.

3.4 De afstandsbediening koppelen

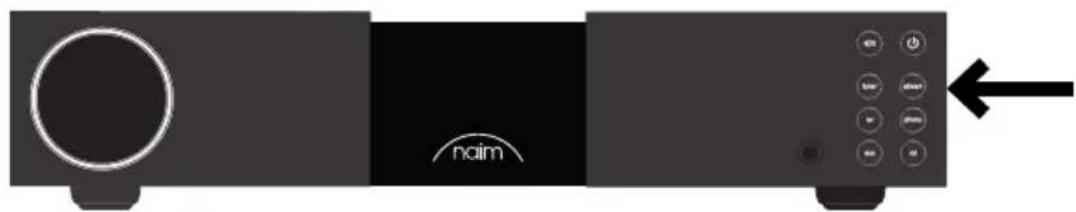

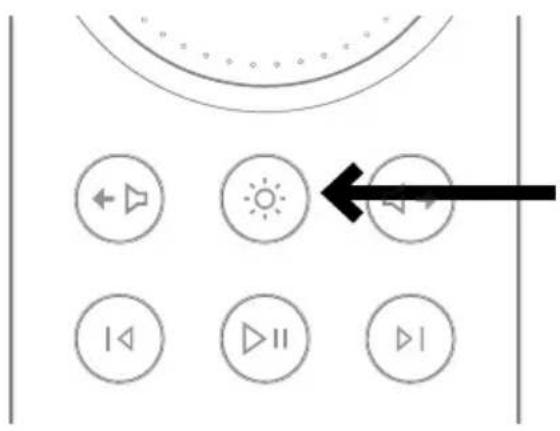

Wanneer de NAC 332 is ingeschakeld, moet u de afstandsbediening koppelen. Plaats de meegeleverde batterijen in de afstandsbediening. Druk op een van de ingangstoetsen op het voorpaneel om de koppelmodus 30 seconden te activeren.

De volumering op de afstandsbediening draait in de koppelmodus en stopt op de huidige volume-instelling wanneer de afstandsbediening is gekoppeld. De afstandsbediening is nu aan het apparaat gekoppeld en klaar voor gebruik. stream phono

4. Gedetailleerde instelling van de NAC 332

4.1 Naim-eindversterkers zonder gebalanceerde ingangen gebruiken

Als een oudere eindversterker van Naim wordt gebruikt, hebt u een gepaste set kabels nodig. Als de RCA ongebalanceerde uitgangen moeten worden gebruikt (bijvoorbeeld om een subwoofer aan te sluiten) moet de schakelaar ‘RCA output’ (RCA-uitgang) in de stand ‘On’ worden gezet om deze uitgangen te activeren.

4.2 Ingangen opnieuw toewijzen

Via de toetsen op het voorpaneel of de afstandsbediening kunnen zes van de acht fysieke ingangen in elke gewenste combinatie worden geselecteerd. Er wordt een instelmodus gebruikt om de toewijzing van de fysieke ingangen aan de toetsen te veranderen. Om de instelmodus te activeren, houdt u op het voorpaneel de toets die is toegewezen aan de eerste ingang die u wilt wijzigen ingedrukt totdat die toets begint te knipperen. De leds van de volumeknop tonen segmenten die aangeven welke ingangen er aan de toets kunnen worden toegewezen, en helderdere leds geven aan welke ingang momenteel is geselecteerd. In de instelmodus hoort u de geselecteerde bron, die door de leds op de volumeknop wordt aangegeven. Draai aan de volumeknop om de aan de knipperende toets toegewezen ingang te veranderen. Druk in de instelmodus op een andere brontoets om de daaraan toegewezen ingang te veranderen. U sluit de instelmodus af door de knipperende ingangstoets ingedrukt te houden totdat het knipperlichtje stopt. De toets Mute blijft in de instelmodus als normaal werken.

4.3 Ingangsvolume aanpassen

Het relatieve volumeniveau van elke ingang kan worden afgesteld binnen een bereik van -10dB tot +10dB om het volumeniveau van de bronnen gelijk te stellen. Deze aanpassing gebeurt in de instelmodus, dus druk eerst op de ingangstoets die u wilt afstellen totdat de toets gaat knipperen. Druk nogmaals op de toets om de volume-instelmodus te activeren. De leds op de volumeregeling geven de huidige instelling aan.4444

Draai aan de volumeknop om de instelling aan te passen. De bron die wordt afgesteld, wordt afgespeeld zodat u het juiste volumeniveau kunt bepalen. Wanneer u tevreden bent met de instelling, drukt u op de toets om terug te keren naar het instelscherm, of houdt u de toets ingedrukt om de instelmodus af te sluiten.

4.4 AV vaste versterking (unity gain)

Deze modus is alleen van toepassing voor de AV-ingang. Wanneer de Av-vaste- versterkingsmodus actief is, worden de instellingen voor de ingangsvolume, extra bandbreedte en balans genegeerd. In deze modus kan het volume niet met de afstandsbediening of de volumeknoppen van de NAC 332 worden gewijzigd. Het uitgangssignaal is dan hetzelfde volume als het ingangssignaal. Vaste versterking wordt ingesteld in de instellingen, dus druk eerst op de AV-ingangsknop op de voorzijde en houd deze vast tot het lampje begint te knipperen. Druk nogmaals op de toets om de volume-instelmodus te activeren. De leds op de volumeregeling geven de huidige instelling aan. Draai vervolgens de volumeknop helemaal open (naar rechts), tot een dicht ledblokje verschijnt. Sluit de instelmodus af door de knipperende AV-ingangstoets ingedrukt te houden totdat het knipperlichtje stopt.

4.5 Instellen maximaal volume

Met deze modus kan de gebruiker het maximale volumeniveau instellen, om te voorkomen dat het geluid per ongeluk te hard wordt gezet. Dit wordt ingesteld in de instellingen, dus druk eerst op de mute-knop op de voorzijde en houd deze vast. De mute-knop gaat knipperen en de ledlampjes van de volumeknop veranderen wanneer deze modus actief is. Draai de volumeknop vervolgens naar links of rechts om het maximale volumeniveau in te stellen. Om het maximale volumeniveau in te stellen voor een hoofdtelefoon verbindt u de hoofdtelefoon via de jack-aansluiting. De volumeknop verandert om aan te geven wat het maximale toegestane volumeniveau is, waarna u het gewenste maximale volumeniveau in kunt stellen. Wanneer de hoofdtelefoon weer wordt ontkoppeld, toont de volumeknop het algemene maximale volume. Indien u tevreden bent over de instellingen, verlaat dan de instellingsmodus door de mute- knop ingedrukt te houden tot deze stopt met knipperen.4545

4.6 Extra functies voor de DIN-ingang

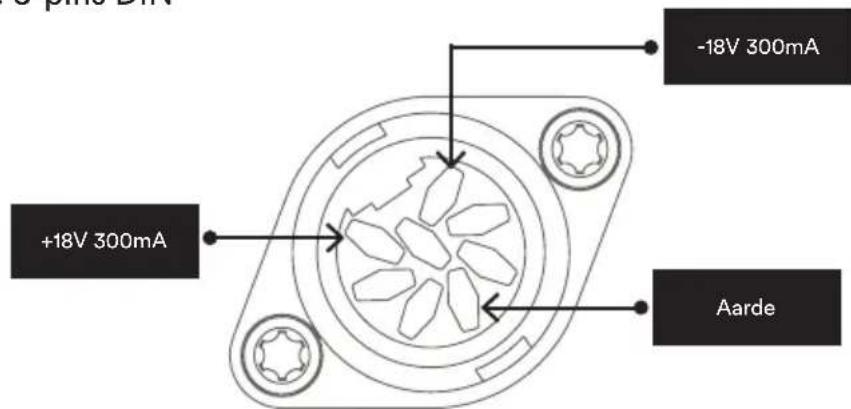

Ingang 6 (8-pins DIN) is geschikt voor gebruik met 5-pins DIN-kabels en kan ook rechtstreeks voeding verschaen aan een Naim NVC TT phono-trap. Ingang 8 (5-pins DIN) heeft line-level uitgangen die de momenteel geselecteerde bron weerspiegelen. Als deze ingang is geselecteerd, wordt de daarop aangesloten bron weerspiegeld, dus houd rekening met feedback-lussen wanneer u een opnamebron gebruikt.

4.7 Een hoofdtelefoon gebruiken

Via de hoofdtelefoonuitgang kunnen de meeste hoofdtelefoons op zeer hoog volume worden gebruikt. Als de stekker van de hoofdtelefoon in deze uitgang zit, zijn de hoofduitgangen van de voorversterker gedempt. De hoofdtelefoonuitgang heeft een aparte volume-instelling. Wanneer er een hoofdtelefoon wordt aangesloten, is het volume ingesteld op het niveau dat het laatst met een hoofdtelefoon was gebruikt. Wanneer de hoofdtelefoon wordt verwijderd, wordt het volume weer ingesteld op het niveau dat het laatst met luidsprekers was gebruikt.

5. Tips voor installatie en gebruik van de NAC 332

We weten dat u staat te popelen om van uw nieuwe NAC 332 te genieten, maar we beloven u dat hij nog beter zal klinken als u deze richtlijnen volgt, die allemaal zijn bedoeld om u te helpen uw voorversterker optimaal te gebruiken.

5.1 Uitpakken en plaatsen

Uw NAC 332 bestaat uit hoogwaardige onderdelen, waaronder een krachtige voedingstransformator en een duurzame aluminium behuizing. Hierdoor weegt de NAC 332 11 kg, dus wees voorzichtig bij het optillen of verplaatsen ervan, en zorg ervoor dat het oppervlak waar hij op wordt geplaatst stabiel is en dit gewicht kan dragen. Voor optimale prestaties gebruikt u de producten van Naim op een speciaal rek voor hi- apparatuur, bij voorkeur de Naim Fraim of Fraim Lite, om trillingen die een eect op het geluid kunnen hebben tot een minimum te beperken. Geen ruimte voor een rek? Plaats de NAC 332 dan op een Fraim glazen plank op een geschikt meubelstuk, zodat het apparaat stevig maar discreet wordt ondersteund. Stapel producten van Naim nooit op elkaar en als u ze naast elkaar plaatst, zorg dan dat er wat afstand tussen de eenheden is. Om het risico van brom via de luidsprekers tot een minimum te beperken, moeten voedingseenheden en eindversterkers niet te dicht bij de broncomponenten of voorversterker worden geplaatst. +18V 300mA -18V 300mA Aarde Type 1: 8-pins DIN4646

5.2 Ingangen aansluiten

De NAC 332 heeft diverse opties om bronnen aan te sluiten. Voor de beste geluidskwaliteit raden wij u aan de DIN-ingangen te gebruiken.

5.3 Systeem automatiseren

Wanneer u de NAC 332 gebruikt met een geschikte streamer en eindversterker, zoals de NSS 333 en NAP 350, kunt u voeding aan/uit en de helderheid van het logo in uw systeem synchroniseren door de apparaten met de optische kabels voor systeemautomatisering die met de NAP 350’s werden geleverd op elkaar aan te sluiten. De NSS 333 en NAC 332 gebruiken het Zigbee-systeem om hun functies te synchroniseren. Sluit de kabels van de aansluitingen ‘Remote Out’ van de NAC 332 aan op de aansluitingen ‘Remote In’ van de NAP 350’s. Het is mogelijk om verdere eindversterkers aan te sluiten met gebruik van de aansluitingen ‘Remote Out’ van de NAP 350. Als u een langere afstand tussen de NAC 332 en de NAP 350’s nodig hebt dan met de meegeleverde kabel mogelijk is, kunt u een andere 3,5 mm naar 3,5 mm optische kabel van de gewenste lengte gebruiken. U kunt ook standaard analoge kabels met 3,5 mm stekkers gebruiken, maar een optische kabel biedt de beste prestaties.

5.4 In-/uitschakelen

Wanneer alle in- en uitgangen zijn aangesloten, sluit u de meegeleverde netvoedingskabel aan op de NAC 332 en een stopcontact. U kunt de NAC 332 nu inschakelen door de Stand-bytoets in te drukken. Als de NSS 333, NAC 332 en NAP 350’s zijn aangesloten via Systeem automatiseren, worden deze op volgorde ingeschakeld. Het is dezelfde procedure om de NAC 332 uit te zetten: zet de via Systeem automatiseren aangesloten NSS 333, de NAC 332 en de NAP 350’s uit door de stand-bytoets op het voorpaneel van de NSS 333 of NAC 332 in te drukken. Het hele systeem gaat dan in stand-bymodus. Schakel de versterkers niet uit door de stekker uit het stopcontact te halen.

5.5 Instellingen voor stand-by vermogen

De NAC 332 heeft drie vermogensniveaus: stand-by, stand-by met Instant on (meteen ingeschakeld) en ingeschakeld voor normaal gebruik. In stand-by gebruikt het apparaat minder dan 0,5 watt. De NAC 332 kan worden geactiveerd met een druk op de Stand-bytoets op het voorpaneel of via de afstandsbediening. In stand-by met ‘Instant on’ staat de NAC 332 gewoon aan, maar is logolampje uit. Als de NAC 332 is ingeschakeld voor normaal gebruik verbruikt het apparaat ongeveer 20 watt. Standaard is de schakelaar op het achterpaneel van de NAC 332 ingesteld op ‘automatisch stand-by’. Dit betekent dat het apparaat wanneer het maximaal 20 minuten lang niet is gebruikt automatisch in stand-by gaat. Voor een optimale geluidskwaliteit zet u de schakelaar in de stand ‘Instant on’. De NAC 332 is dan permanent ingeschakeld. Met de schakelaar in deze stand blijft de NAC 332 ingeschakeld als de stand-bytoets wordt ingedrukt, maar gaat het logolampje uit.

5.6 Helderheidsinstellingen voor het Naim-logo

U kunt de helderheid van de leds en het Naim-logo op de NAC 332 instellen met de toets ‘Brightness’ op het achterpaneel en de helderheidstoets op de afstandsbediening. Als u de Naim NAC 332 en NAP 350 eindvertsterkers via Systeem automatiseren gebruikt, wordt de helderheid van alle logo’s gesynchroniseerd.4747

5.7 De NPX 300-voedingseenheid gebruiken

De NPX 300-voedingseenheid is een optionele systeemupgrade. Als u de NPX300-voedingseenheid met de NAC 332 wilt gebruiken, moet u het systeem eerst helemaal uitschakelen. Haal de netvoedingskabel uit de NAC 332, deze is niet nodig als het apparaat wordt gevoed via de NPX 300. Zet de NPX 300 op de standaard. Verwijder de twee ‘link plug’ stekkers uit het achterpaneel van de NAC 332. Sluit het uiteinde zonder bandje van de twee Burndy-kabels aan op de NPX 300. Sluit de twee uiteinden met bandje aan op de NAC 332. Zorg dat alle borgringen helemaal zijn vastgezet. Probeer de kabels zo te plaatsen, dat ze zo los mogelijk hangen, zonder de standaard of de muur te raken. Dit is makkelijker als ze in ongeveer de juiste vorm worden gelegd voordat de uiteinden worden aangesloten. Sluit de voedingskabel aan op de netvoedingsingang van de NPX 300 en steek vervolgens de stekker in het stopcontact. Zet de rest van het systeem weer aan. Zet de NAC 332 weer aan door de Stand-bytoets in te drukken.

6. Netvoeding, aarding en meer

Gebruik alleen de met de NAC 332 geleverde netvoedingskabel en stekkers, of de opgewaardeerde Naim Power-Line-voedingskabel. Wanneer stekkers met een zekering worden gebruikt, moeten zekeringen van 13 ampère worden aangebracht. Nooit spanningsafhankelijke weerstandjes of ruisonderdrukkers op de netstekker aansluiten; deze hebben een negatieve invloed op de netvoeding en de geluidskwaliteit.

Om brom te voorkomen, moet de signaalaarding van het hele systeem op één plaats op de netvoedingsaarding worden aangesloten. Doorgaans is dat bij de primaire bron. De NAC 332 voorversterker heeft een ground/lift-schakelaar. Stel deze in op “Default” als de hoofdbron de netvoedingsaarding met de signaalaarding verbindt. Als geen enkele bron de netvoedingsaarding met de signaalaarding verbindt, zet u deze schakelaar in de stand “Ground”.

6.2 Vaste netstekkers

Als een vaste netstekker van de netvoedingskabel wordt afgeknipt (om wat voor reden dan ook), MOET deze stekker onbruikbaar worden gemaakt en worden weggeworpen. Er ontstaat een groot risico van elektrische schok wanneer de afgeknipte stekker in een stopcontact wordt gestoken.

6.3 Voedingscircuits en storing

Een hi-systeem deelt normaal gesproken een netvoedingscircuit met andere huishoudelijke apparaten. Sommige daarvan kunnen vervorming veroorzaken die zich manifesteert als mechanische brom van netvoedingstransformatoren, inclusief de grote transformator in de NAC 332. Brom van de transformator wordt niet via de luidsprekers uitgezonden en heeft geen eect op de prestatie van het systeem; zorgvuldige plaatsing van het Naim-systeem of het gebruik van een apart voedingscircuit kan het brommen echter verminderen. Een dergelijk circuit (bij voorkeur van 30 of 45 ampère) verbetert doorgaans ook de systeemprestaties. Vraag een gediplomeerd elektricien om advies over het installeren van een apart voedingscircuit.4848

6.4 Voorzorgsmaatregelen bij bliksem

Uw Naim-systeem moet worden uitgeschakeld en helemaal van de netvoeding worden afgesloten als er een risico van blikseminslag bestaat; dit om potentiële schade te voorkomen.

7. Verdere tips en advies

Nu u alle essentiële stappen hebt uitgevoerd, gaan we verder met een paar dingen die u kunt doen om de prestaties van uw nieuwe NAC 332 te optimaliseren.

De producten van Naim zijn met de hand gemaakt met gebruik van zorgvuldig gekozen, hoogwaardige componenten. De NAC 332 klinkt meteen fantastisch, maar de prestaties kunnen verder worden verbeterd wanneer al deze verschillende componenten worden ingeschakeld en in de eerste paar weken van gebruik samenwerken. Dit proces verloopt beter als u uw systeem aan laat staan.

7.2 Het product en de aansluitingen schoonmaken

Naim raadt aan alleen de meegeleverde reinigingsdoek te gebruiken om de oppervlakken van het product licht af te stoen. Reinigingsproducten bevatten mogelijk ingrediënten die een nadelige invloed kunnen hebben op cosmetische oppervlaktebehandelingen en coatings. Houd verbindingsstekkers en ingangen altijd schoon en roestvrij. De makkelijkste manier om dit te bereiken, is door uw Naim-product (en aangesloten apparatuur) helemaal uit te zetten, alle stekkers uit hun ingangen te halen en deze er weer stevig insteken. Gebruik geen contactreinigers en zogenaamde ‘enhancers’ aangezien die resten kunnen achterlaten die afbreuk doen aan het geluid van uw systeem.

7.3 De NAC 332 resetten

Om de standaardinstellingen van de NAC 332 te resetten houdt u de schakelaar “Brightness/ Reset” op het achterpaneel minstens 3 seconden lang ingedrukt. De NAC 332 schakelt weer over naar stand-by en alle instellingen worden gereset. Houd er rekening mee dat dan ook de afstandsbediening en de Zigbee Systeemautomatisering worden ontkoppeld.

De bescherming van de consument varieert van land tot land. In de meeste regio’s is de winkel waar u uw Naim-product hebt gekocht uw eerste aanspreekpunt als u problemen hebt met uw apparaat. Problemen kunnen het gevolg zijn van een fout in het systeem of de installatie en het is derhalve essentieel dat u de diagnostische vaardigheden van uw leverancier optimaal benut.f Ook kunt u online een reeks artikelen voor elk Naim-product raadplegen op Naimaudio.com Als u nog steeds problemen hebt met uw Naim-product, dan kunt u voor hulp en advies rechtstreeks contact met ons opnemen via support@naimaudio.com

9. Onderhoud en updates

Reparaties en hardware-updates mogen uitsluitend worden uitgevoerd door een door Naim goedgekeurd onderhoudscentrum of in het hoofdkantoor van Naim. Veel componenten zijn op maat gemaakt, getest of op elkaar afgestemd en het is vaak niet mogelijk om geschikte vervangingen bij andere bronnen te kopen. Voor vragen over onderhoud en reparaties neemt u contact op met uw plaatselijke Naim-leverancier.4949

Producten waarop het logo van een kliko met een kruis erdoorheen staat afgebeeld, kunnen niet worden weggeworpen als huishoudelijk afval. Deze producten moeten worden ingeleverd op locaties waar ze kunnen worden gerecycled en waar eventuele bijkomstige afvalproducten correct kunnen worden verwerkt. Neem contact op met uw lokale afvalverwerkingsbedrijf voor meer informatie over een dergelijke locatie bij u in de buurt. Door afval op geschikte wijze te recyclen en weg te werpen, helpt u natuurlijke bronnen te behouden en milieuvervuiling te voorkomen.5050
