MODE D'EMPLOI NAC 332 NAIM

Bienvenue et félicitations pour l’achat de votre nouveau préamplicateur Naim. Comme tous les produits Naim Audio, le NAC 332 donne la priorité absolue à la performance musicale. Pour l’aider à déployer tout son potentiel, il est important de suivre les consignes simples pour l’installation et l’utilisation qui sont fournies dans ce manuel. Nous allons commencer par quelques informations de base concernant le produit et la mise en place, avant de passer à des informations plus détaillées à la section 5. Introduction

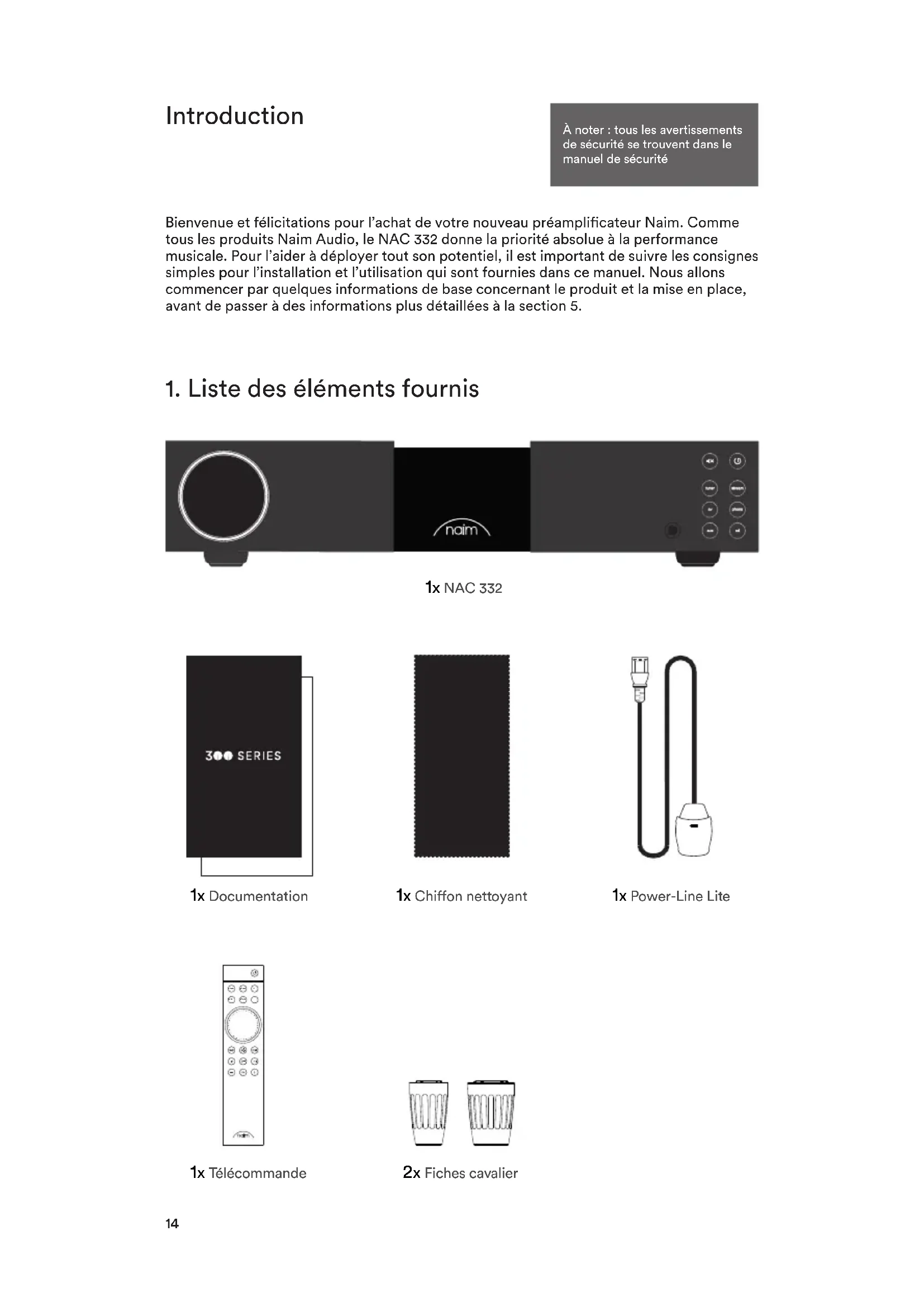

1. Liste des éléments fournis

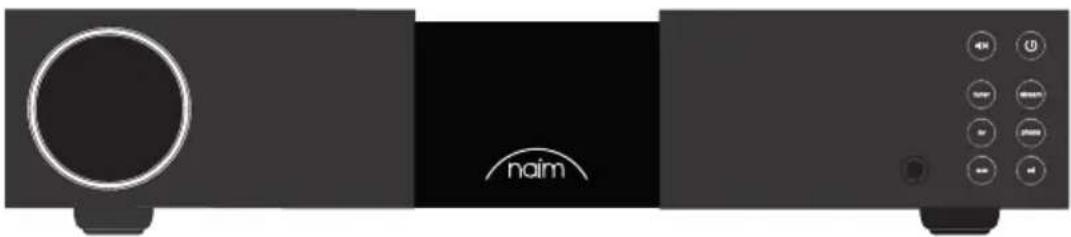

À noter : tous les avertissements de sécurité se trouvent dans le manuel de sécurité 1x NAC 332 1x Documentation 1x Télécommande 2x Fiches cavalier 1x Chion nettoyant 1x Power-Line Lite streamphono tunerav aux1515

Contains FCC ID: 2ACURZIGEE IC ID: 12217A-ZIGEE Refer to User Manual Interrupteur Standby (mise en veille) / Instant on (démarrage immédiat) Entrée de mise à niveau USB Interrupteur masse signal Interrupteur On/ Off (marche/ arrêt) RCA Sortie non symétrique RCA Entrées de mise à niveau d’alimentation Bouton de veille Entrées XLR Entrée à distance (port jack 3,5 mm en électrique et Mini-TOSLINK en optique) Entrées RCA Entrées DIN Entrée DIN pour étage phono NVC TT Sortie XLR symétrique Sortie casque jack 6,35 mm Bouton Mute (muet) Contrôle du volume Boutons de sélection des entrées

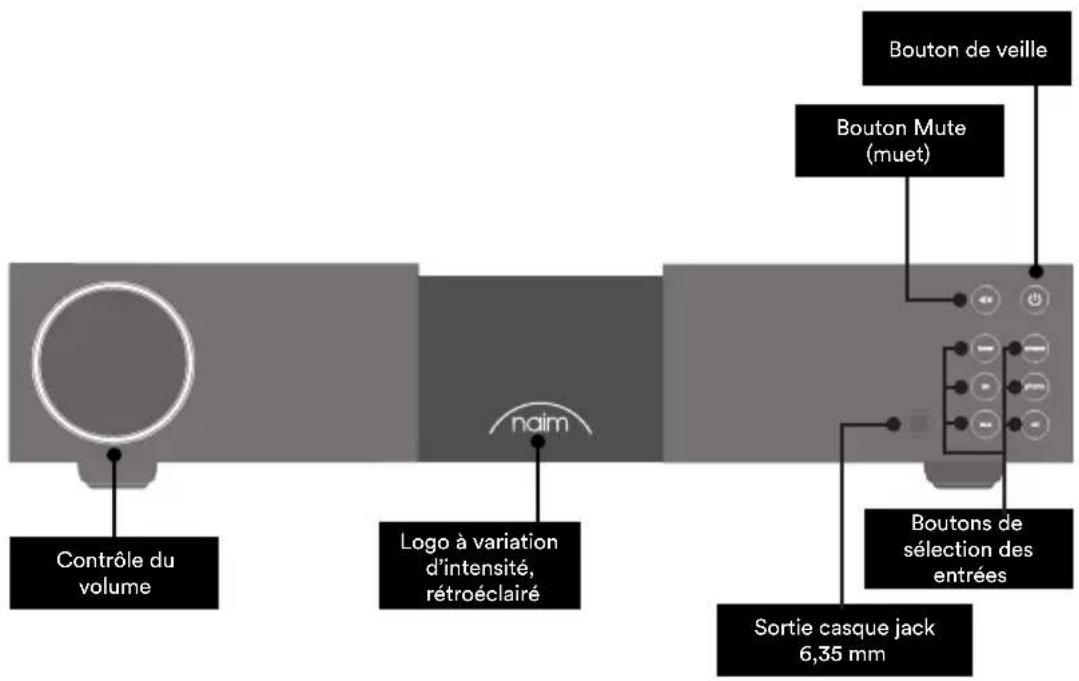

2. Découverte du NAC 332

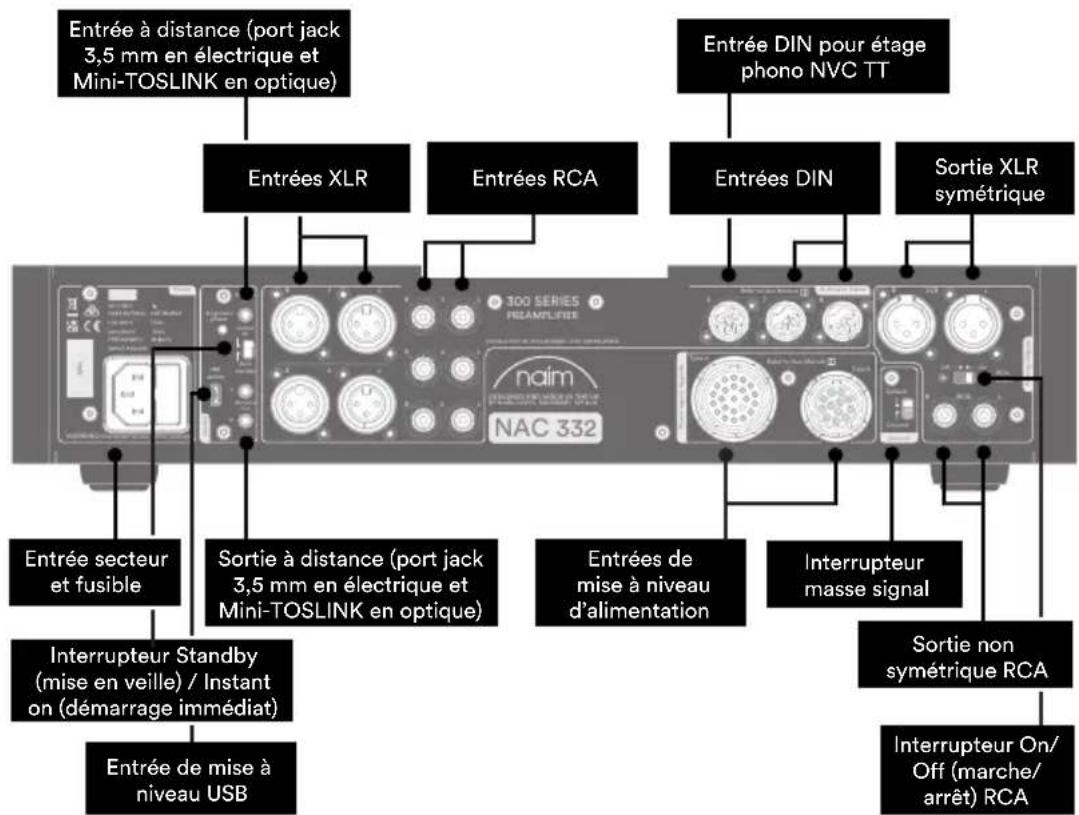

Sortie à distance (port jack 3,5 mm en électrique et Mini-TOSLINK en optique) Entrée secteur et fusible Logo à variation d’intensité, rétroéclairé1616

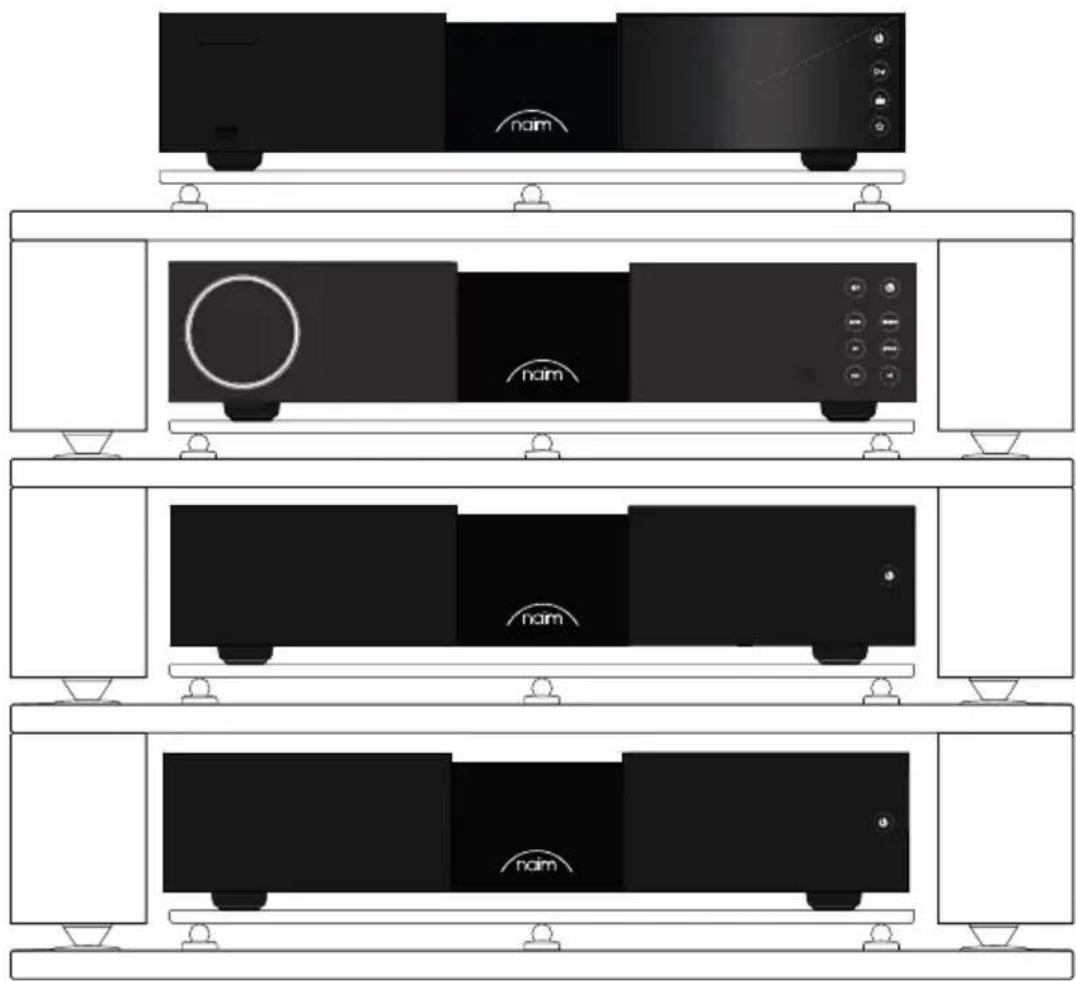

3. Informations de base sur l’installation du NAC332

Votre NAC 332 doit être raccordé à une ou plusieurs sources et à un amplicateur de puissance (comme le NSS 333 et les NAP 350 correspondants) mais, avant de le faire, vous devez vous assurer que tous les composants se trouvent à leur emplacement dénitif et sont débranchés du secteur. Pour des performances optimales, utilisez un support hi- dédié (idéalement Naim Fraim) et placez le préamplicateur au-dessus des amplicateurs de puissance, comme illustré. Vous aurez également besoin d’enceintes avec des câbles.1717

3.1 Raccordement du NAC 332 aux amplicateurs de puissance

NAP350 Branchez deux câbles XLR (fournis avec les NAP 350) entre les sorties XLR du NAC 332 et l’entrée de chaque NAP 350. Vériez que les câbles sont bien appairés : la sortie gauche du préamplicateur avec l’amplicateur de puissance pour l’enceinte de gauche, et la même chose côté droit. Veillez à ce que les ches XLR soient insérées correctement, ce qui est le cas quand le logo Naim de la che est vers le haut. Branchez les câbles d’automatisation système (fournis avec les NAP 350) entre les ports de sortie à distance du NAC 332 et les ports d’entrée à distance des NAP 350.

3.2 Branchement de vos composants sources

Branchez vos composants sources aux entrées du NAC 332 comme requis. Il est possible d’aecter les boutons en façade à l’entrée de son choix, comme expliqué à la section 4.2 Les aectations par défaut sont les suivantes : Tuner Entrée 3 RCA Stream Entrée 7 DIN 5 broches AV Entrée 4 RCA Phono Entrée 6 DIN 8 broches AUX Entrée 1 XLR CD Entrée 8 DIN 5 broches

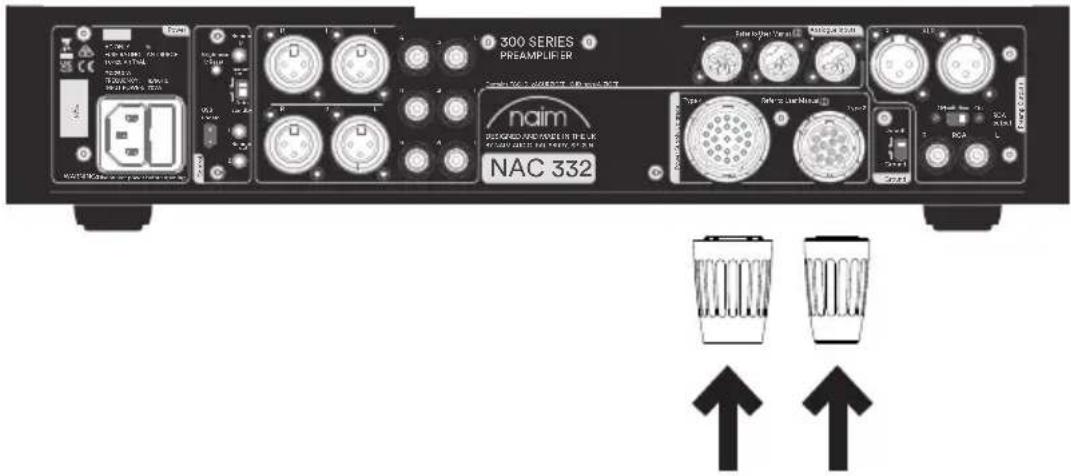

Une fois que vous avez raccordé vos sources et le NAC 332 aux amplicateurs de puissance, il ne reste plus que quelques étapes simples avant de pouvoir mettre en marche le NAC 332 et lancer la musique. Branchez les deux ches cavalier fournies sur les ports de mise à niveau d’alimentation du NAC 332.

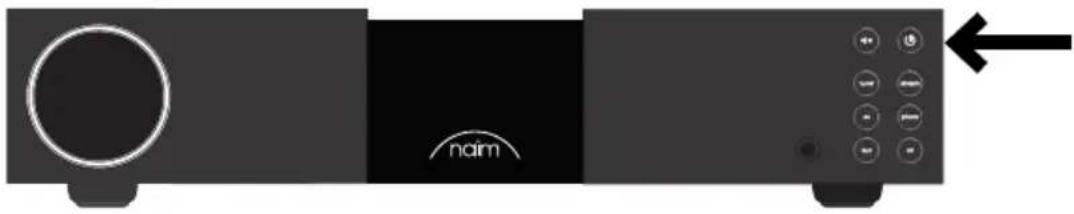

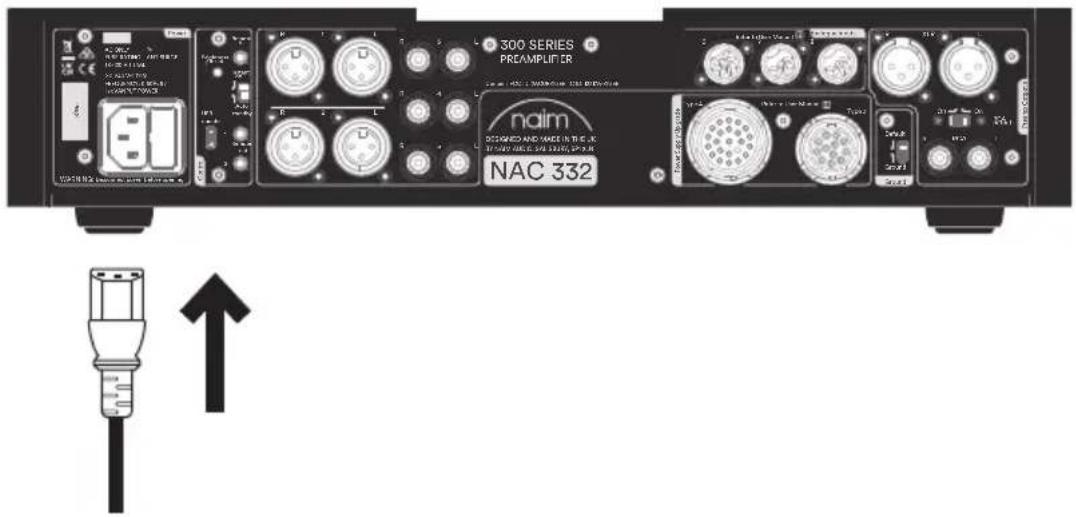

Branchez le câble d’alimentation au connecteur d’alimentation du NAC 332 puis au secteur. Mettez en marche votre NAC 332 en appuyant sur le bouton de veille situé en haut à droite, en façade.

3.4 Appairage de la télécommande

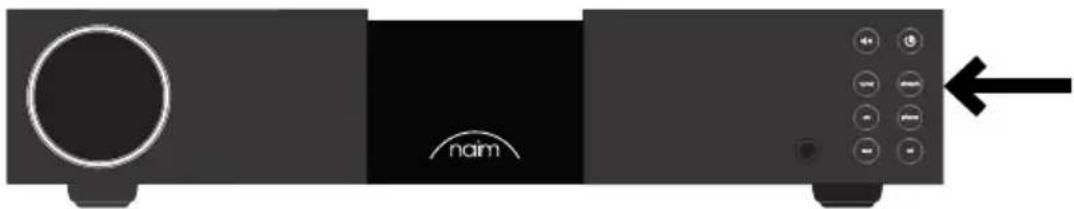

Une fois votre NAC 332 allumé, vous devez appairer la télécommande. Insérez les piles fournies dans le corps de la télécommande. Pour activer le mode appairage de la télécommande, il sut d’appuyer sur l’un des boutons d’entrée en façade pendant 30 secondes.

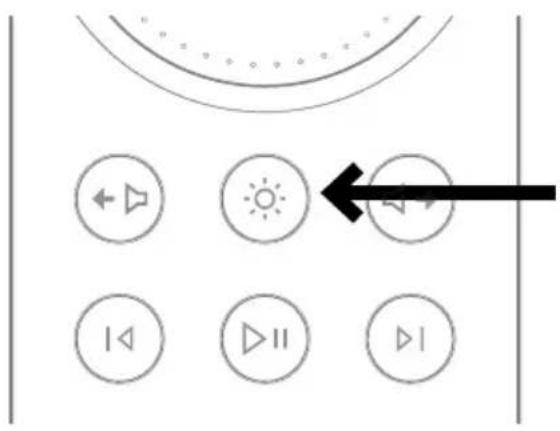

Contains FCC ID: 2ACURZIGEE IC ID: 12217A-ZIGEERefer to User Manual Maintenez le bouton de réglage de la luminosité de la télécommande enfoncé pendant 3 secondes.1919

L’anneau de volume sur la télécommande s’allumera de façon rotative durant l’appairage puis s’arrêtera sur le volume actuel une fois l’appairage terminé. La télécommande est à présent appairée avec l’appareil et prête à être utilisée. stream phono

4. Conguration détaillée du NAC 332

4.1 Utilisation d’amplicateurs de puissance sans entrées symétriques

Si vous utilisez un ancien modèle d’amplicateur de puissance, un jeu de câbles correctement branchés sera nécessaire. Si vous devez utiliser les sorties non symétriques RCA (par exemple pour raccorder un caisson de grave), vous devriez mettre l’interrupteur « RCA output » (sortie RCA) en position « On » (marche) sur la face arrière.

4.2 Réaectation des entrées

Six entrées au choix parmi les huit entrées physiques peuvent être directement sélectionnées depuis les boutons de la télécommande ou en façade. Un mode conguration permet de modier l’aectation des entrées physiques des boutons. Pour passer en mode conguration, appuyez sur le bouton de la première entrée à modier en façade, jusqu’à ce qu’il commence à clignoter. Les LED du bouton de volume montrent des segments indiquant l’aectation possible de l’entrée, l’entrée actuellement sélectionnée étant quant à elle indiquée par des LED plus lumineuses. En mode conguration, on peut entendre fonctionner la source sélectionnée montrée par les LED du bouton de volume. Si vous tournez le bouton de volume, cela modiera l’entrée aectée à l’entrée qui clignote. Pendant que vous êtes en mode conguration, appuyez sur le bouton d’une autre source pour régler l’aectation pour cette entrée. Pour quitter le mode conguration, appuyez sur le bouton clignotant de l’entrée jusqu’à ce qu’il cesse de clignoter. Le bouton Mute (muet) continue de fonctionner de la façon habituelle dans le mode conguration.

4.3 Ajustement du volume

Le niveau relatif de chaque entrée peut être ajusté sur une plage comprise entre -10 dB et +10 dB, an d’égaliser le niveau de volume entre les sources. Ce réglage s’eectue en mode conguration. Vous devez donc commencer par appuyer sur le bouton de l’entrée à ajuster jusqu’à ce qu’il commence à clignoter.2020

Appuyez une nouvelle fois sur le bouton pour passer en mode d’ajustement du volume. Les LED du bouton de contrôle de volume indiqueront le réglage actuel du volume. Si vous faites tourner le bouton de volume, le réglage du volume changera et la source en cours de réglage fonctionnera pour vous permettre de décider quel niveau sonore vous souhaitez dénir. Une fois le réglage terminé, appuyez sur le bouton pour revenir à l’indication de l’aectation des entrées ou maintenez le bouton enfoncé pour quitter le mode conguration.

4.4 Gain xe AV (gain unitaire)

Ce mode est uniquement applicable à l’entrée AV. Les réglages de volume, marge et balance V2 peuvent également être ignorés quand un mode de gain xe AV est actif. Dans ce mode, le réglage de volume ne peut pas être modié avec la télécommande ou le cadran de volume du NAC 332. Le signal de sortie sera au même volume que le signal d’entrée. Le gain xe est réglé en mode de conguration, alors appuyez sur le bouton d’entrée AV du panneau avant, et maintenez-le enfoncé, jusqu’à ce que le bouton clignote. Appuyez une nouvelle fois sur le bouton pour passer en mode d’ajustement du volume. Les LED du bouton de contrôle de volume indiqueront le réglage actuel du volume. Ensuite, utilisez la commande du volume pour tourner le cadran au maximum (à fond à droite) jusqu’à ce qu’il y ait un bloc LED constamment allumé. Pour quitter le mode conguration, appuyez sur le bouton de l’entrée AV jusqu’à ce qu’il cesse de clignoter.

4.5 Fonction de volume maximum

Ce mode permet à l’utilisateur de congurer le niveau de volume maximum d’ensemble pour empêcher la sélection accidentelle de niveaux de volume élevés. Ceci est ajusté en mode de conguration de volume maximum, alors appuyez sur le bouton silencieux du panneau avant et maintenez-le enfoncé. Le bouton de silencieux clignotera et les LED du cadran de volume changeront une fois le bouton activé. Ensuite, tournez le cadran de la commande de volume vers la gauche ou vers la droite pour modier la valeur maximum du volume. Pour régler le volume maximum pour les casques, insérez le jack pour casque. Le cadran du volume changera pour montrer le volume maximum autorisé du casque. Utilisez ensuite la commande du volume pour sélectionner le volume maximum souhaité. Enlevez le jack du casque pour que le cadran du volume recommence à indiquer le volume maximum principal. Lorsque vous êtes satisfait du réglage, sortez du mode de conguration en appuyant sur le bouton de silencieux jusqu’à ce qu’il arrête de clignoter.2121

4.6 Fonctions supplémentaires des entrées DIN

L’entrée 6 (DIN 8 broches) est compatible avec les câbles DIN 5 broches et peut aussi alimenter directement un étage phono Naim NVC TT L’entrée 8 (DIN 5 broches) ore des sorties de niveau ligne reétant la source actuellement sélectionnée. Veuillez noter que lorsque cette entrée est sélectionnée, la source connectée sera reétée. Si vous utilisez une source d’enregistrement, il faut donc faire attention aux boucles de rétroaction.

4.7 Utilisation d’un casque

La sortie casque a un réglage de volume distinct. Lorsqu’un casque est branché, le volume est réglé au dernier niveau sonore utilisé avec un casque. Lorsqu’il est débranché, le volume revient au dernier niveau sonore utilisé avec les enceintes.

5. Conseils pour l’installation et l’utilisation de votre

NAC 332 Nous savons que vous êtes impatient de proter de votre nouveau NAC 332, mais nous vous promettons qu’il vous orira un son encore meilleur si vous appliquez bien ces consignes. Elles vous aideront à retirer la meilleure expérience possible de votre préamplicateur.

5.1 Déballage et mise en place

Votre NAC 332 est fabriqué à partir de composants de qualité supérieure, avec un transformateur robuste et un boîtier en aluminium solide. De ce fait, le NAC 332 pèse 11 kg. Soyez prudent lorsque vous le soulevez ou le déplacez et veillez à ce que la surface où vous l’installerez soit stable et capable de supporter son poids. Pour atteindre un niveau de performance optimal, utilisez vos produits Naim sur un support dédié pour les équipements hi- (idéalement Naim Fraim ou Fraim Lite), an de minimiser les vibrations susceptibles d’altérer la qualité du son. Vous n’avez pas la place d’installer un tel support ? Vous pouvez placer votre NAC 332 sur une étagère en verre Fraim posée sur un meuble adapté, an de créer une installation solide mais discrète. N’empilez jamais des produits Naim les uns au-dessus des autres. Si vous placez des composants côte-à-côte, laissez un peu d’écart entre eux. An de réduire le risque de ronement audible au niveau des enceintes, il ne faut pas placer les alimentations ou les amplicateurs de puissance à proximité des composants source ou du préamplicateur.

5.2 Informations sur la connexion des entrées

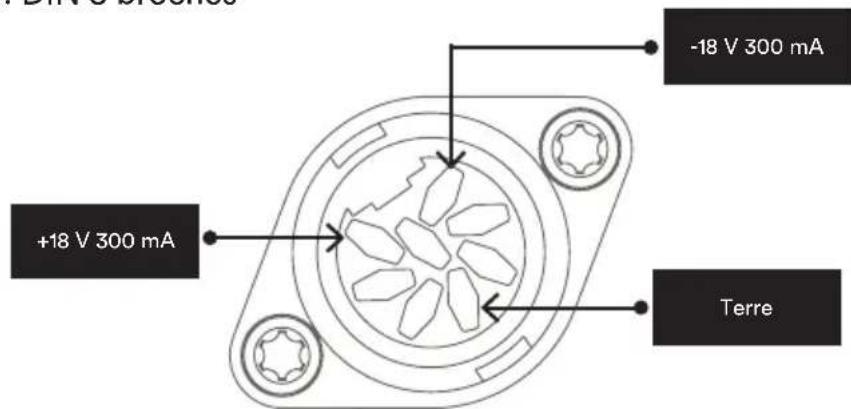

Le NAC 332 ore plusieurs possibilités de connexion à une source. Pour obtenir la meilleure qualité de son, nous vous recommandons d’utiliser les entrées DIN. +18 V 300 mA -18 V 300 mA Terre Type 1 : DIN 8 broches2222

5.3 Automatisation du système

Si vous utilisez le NAC 332 avec un amplicateur de puissance et un streamer compatibles, comme le NSS 333 et le NAP 350, vous pouvez synchroniser la mise en marche / l’arrêt et la luminosité du logo sur l’ensemble de votre système en raccordant le NAC 332 avec les câbles d’automatisation système optique fournis avec les NAP 350. Le NSS 333 et le NAC 332 utilisent le système Zigbee pour synchroniser leurs fonctions. Utilisez les ports « Remote Out » (sortie à distance) du NAC 332 pour raccorder les ports « Remote in » (entrée à distance) des NAP 350. Il est possible de raccorder d’autres amplicateurs de puissance avec les ports « Remote Out » du NAP 350. Si vous avez besoin de plus de distance entre votre NAC 332 et les NAP 350 que ce que permet le câble fourni, vous pouvez utiliser à la place un câble optique 3,5 mm vers 3,5 mm orant la longueur voulue. Il est également possible d’utiliser des câbles analogiques standard avec des connecteurs de 3,5 mm, mais un câble optique ore de meilleures performances.

5.4 Mise en marche / Arrêt

Une fois que tous vos branchements d’entrée et de sortie sont réalisés, raccordez le cordon d’alimentation fourni à votre NAC 332 et au secteur. Vous pouvez à présent mettre en marche le NAC 332 en appuyant sur le bouton de veille. Si le NSS 333, le NAC 332 et les NAP 350 sont raccordés via l’automatisation système, ils se mettront en marche l’un après l’autre. La procédure est la même pour éteindre votre NAC 332 : pour arrêter le NSS 333, le NAC332 et les NAP 350 raccordés via l’automatisation système, il sut d’appuyer sur le bouton de veille en façade du NSS 33 ou du NAC 332 pour mettre en veille l’ensemble du système. Évitez d’utiliser un interrupteur de prise murale pour éteindre vos amplicateurs.

5.5 Réglages de la mise en veille

Le NAC 332 a trois niveaux de fonctionnement : veille, veille avec démarrage immédiat et alimentation pour utilisation normale. En mode « Standby » (veille), la consommation d’énergie totale est inférieure à 0,5 W. Le NAC 332 peut être remis en marche en appuyant sur le bouton de veille ou avec la télécommande. En mode « Standby with instant on » (veille avec démarrage immédiat), le NAC 332 est allumé mais le logo est éteint. En mode « Powered for normal use » (alimentation pour utilisation normale), le NAC 332 consomme 20 W environ. Par défaut, l’interrupteur sur la face arrière du NAC 332 est en mode « auto standby » (veille automatique) : il bascule automatiquement vers le mode veille après 20 minutes d’inactivité maximum. Pour bénécier de la meilleure qualité de son, mettez l’interrupteur en position « instant on » (démarrage immédiat). Ainsi, le NAC 332 restera sous tension en permanence. Lorsque l’interrupteur est dans cette position, quand l’utilisateur appuie sur le bouton de mise en veille, le NAC 332 reste allumé mais le logo s’éteint.

5.6 Paramètres de luminosité du logo Naim

Vous pouvez choisir le niveau de luminosité des indicateurs LED et du logo Naim sur votre NAC 332 à l’aide des boutons de réglage de la luminosité sur la face arrière et sur la télécommande. Si vous utilisez des amplicateurs Naim NAC 332 et NAP 350 raccordés via le câble d’automatisation système, la luminosité de tous les logos sera synchronisée.2323

5.7 Utilisation de l’alimentation NPX 300

L’alimentation NPX 300 est une mise à niveau optionnelle du système. Pour raccorder l’alimentation NPX 300 au NAC 332, commencez par éteindre l’ensemble du système. Détachez le câble secteur du NAC 332 – il ne sera plus nécessaire une fois l’appareil alimenté par le NPX 300. Placez l’alimentation NPX 300 sur le support d’équipement. Retirez les deux cavaliers du panneau arrière du NAC 332. Branchez l’extrémité non liée des deux câbles Burndy au NPX 300. Branchez les deux extrémités liées au NAC 332. Assurez-vous que les bagues de verrouillage soient bien serrées. Essayez de « former » les câbles pour qu’ils pendent aussi librement que possible, sans toucher les supports ou les murs – cette étape sera plus simple si vous leur donnez à peu près la forme souhaitée avant de brancher chaque extrémité. Branchez le câble d’alimentation au connecteur d’alimentation du NPX 300 puis au secteur. Rallumez le reste du système. Rallumez le NAC 332 en appuyant sur le bouton de veille.

6. Alimentation secteur, mise à la terre et plus

Utilisez uniquement les câbles et les ches secteur fournis avec votre NAC 332 ou le câble d’alimentation Naim Power-Line de mise à niveau. En cas d’utilisation de prises avec fusibles intégrés, ces derniers doivent être tarés à 13 ampères. Ne pas câbler de résistances sensibles à la tension, ni de réducteur de bruit au niveau des prises secteur, car ceux-ci dégradent l’alimentation et le son.

An d’éviter les boucles de masse, la masse du signal de l’ensemble du système doit être raccordée à la masse en un seul point, généralement au niveau de la source principale. Le préamplicateur NAC 332 est équipé d’un commutateur de masse. Si la source principale relie la masse de l’alimentation à la masse du signal, choisissez la position « Default » (par défaut). Si aucune source ne relie la masse de l’alimentation à la masse du signal, choisissez la position « Ground » (masse).

6.2 Prises secteur moulées (non démontables)

Si, pour une raison quelconque, le câble d’alimentation est sectionné an de déposer la prise secteur moulée, la prise doit IMPERATIVEMENT être éliminée d’une manière qui la rend complètement inutilisable. L’insertion d’une prise avec un câble sectionné dans une prise murale présente un fort risque d’électrocution.

6.3 Circuits secteur et interférences

Un système hi- partage généralement un circuit d’alimentation secteur avec d’autres équipements ménagers, dont certains peuvent causer des distorsions susceptibles de se manifester sous forme de ronement mécanique au niveau des transformateurs d’alimentation. Cela peut arriver à l’imposant transformateur de votre NAC 332. Le ronement du transformateur n’est pas transmis par les enceintes et n’a aucun eet sur les performances du système ; cependant, un bon positionnement de votre système Naim peut le réduire, tout comme l’utilisation d’un circuit secteur séparé. Un tel circuit (idéalement de 30 ou 45 ampères) améliorera généralement aussi les performances du système. Si vous souhaitez demander conseil pour l’installation d’un circuit secteur séparé, contactez impérativement un électricien qualié.

6.4 Précautions contre la foudre

Votre système Naim doit être mis à l’arrêt et entièrement débranché du secteur dès qu’il existe un risque de foudre, an de le protéger contre d’éventuels dommages.2424

7. Autres astuces et conseils

À présent que vous avez pris connaissance des consignes les plus importantes, voici quelques recommandations pour optimiser les performances de votre nouveau NAC 332.

Les produits Naim sont fabriqués à la main à partir d’un ensemble soigneusement choisi de composants de qualité. La qualité de son de votre NAC 332 est excellente dès le départ mais elle peut encore s’améliorer au fur et à mesure que ses divers composants montent en puissance et interagissent, au cours des premières semaines d’utilisation. Ce processus sera d’autant plus ecace que vous garderez votre système en fonctionnement.

7.2 Nettoyage du produit et des branchements

Naim recommande d’utiliser uniquement le chion de nettoyage fourni pour épousseter en douceur les surfaces du produit. Les produits nettoyants peuvent contenir des ingrédients susceptibles de dégrader les revêtements et les traitements de surface de nition. Veillez à ce que les ches et prises d’interconnexion restent propres et exemptes de corrosion. Pour cela, le moyen le plus simple consiste à éteindre complètement votre produit Naim (et les équipements raccordés), à débrancher tous les raccordements de leurs prises et à bien les rebrancher à nouveau. Il ne faut pas utiliser de nettoyants pour contacts ou fd’« améliorateurs », car ils peuvent laisser des dépôts susceptibles de dégrader le son de votre système.

7.3 Réinitialisation de votre NAC 332

Pour réinitialiser votre NAC 332 et rétablir les paramètres par défaut, maintenez enfoncé le bouton « Brightness/ Reset » (luminosité / réinitialisation) situé à l’arrière pendant au moins 3 secondes. Le NAC 332 repassera en veille et tous les paramètres reviendront aux valeurs par défaut. Veuillez noter que cela entraînera la déconnexion de la télécommande et du système d’automatisation système Zigbee.

La garantie légale de conformité dont bénécient les consommateurs varie d’un pays à l’autre. Dans la plupart des pays, le revendeur auprès duquel vous avez acheté votre produit Naim doit être votre principal interlocuteur en cas de problème avec votre appareil. En cas de non-conformité du matériel, celui-ci doit être expédié, dans son emballage d’origine ou dans un emballage équivalent de nature à assurer sa parfaite protection durant le transport, au revendeur qui analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel vous sera réparé ou remplacé selon les conditions applicables en matière de garantie légale à la date d’achat de l’appareil. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brulées par exemple...). En dehors de la France, le matériel Naim est couvert par une garantie dont les conditions sont xées ou mises en œuvre localement par le distributeur ociel Naim de chaque pays, conformément aux lois en vigueur sur le territoire concerné. En France, la garantie légale pour la France sur tout matériel Naim est de 2 ans à partir de la date d’achat. Un problème peut être dû à un défaut du système ou à son installation, contacter votre revendeur. Vous pourrez trouver une série d’articles concernant l’assistance des diérents produits Naim en ligne, sur le site naimaudio.com Si vous avez toujours des dicultés avec votre produit Naim, contactez-nous directement pour obtenir de l’aide et des conseils, à l’adresse support@naimaudio.com2525

Préamplificateur 300 Series - NAC 332 Entrées audio : 3 x DIN 2 x paire XLR 3 x paire RCA Sorties audio : 1 x paire XLR 1 x paire RCA 1 x jack pour casque 6,35 mm 1 x sortie de niveau ligne sur l’entrée 8 (DIN 5 broches) Mise à jour : Micro USB Entrée à distance : 1 x port jack 3,5 mm en électrique et Mini-TOSLINK en optique Sortie à distance : 2 x port jack 3,5 mm en électrique et Mini-TOSLINK en optique Consommation : Utilisation standard : 20 W Mode veille : <0,5 W Dimensions (Haut. x Larg. x Prof.) : 91,5 × 432 × 317,5 mm (pieds inclus) Poids : 11 kg Tension secteur : 115 V ou 230 V ; 50/60 Hz

11. Consignes de recyclage du produit

Ce marquage indique qu’au sein de l’UE, ce produit ne doit pas être jeté avec les autres déchets ménagers. An d’éviter tout risque pour l’environnement ou la santé humaine, le recycler de manière responsable pour encourager la réutilisation des ressources matérielles. Pour retourner votre appareil usagé, utiliser les systèmes de retour et de collecte disponibles ou contacter le revendeur auprès duquel vous avez acquis le produit. Ils pourront recycler le produit en toute sécurité.

9. Réparation et mises à jour

Toutes les réparations et mises à jour matérielles doivent impérativement être réalisées par un centre de service Naim agréé ou par le siège de Naim lui-même. De nombreux composants sont fabriqués, testés ou appairés sur mesure et les pièces de rechange appropriées sont souvent impossibles à obtenir auprès d’autres sources. Veuillez contacter votre revendeur Naim local pour toute demande concernant l’entretien ou les réparations.2626
