MANUALE UTENTE NAC 332 NAIM

Nota bene: per una versione completa degli avvertimenti di sicurezza, consultare il manuale di sicurezza prescritto dalla legge.

Ti presentiamo il tuo nuovo preamplificatore Naim. Come tutti i prodotti Naim Audio, il NAC 332 mette le performance musicali in primo piano. Per aiutare a comprendere il suo pieno potenziale, è importante attenersi alle linee guida per un'installazione e un utilizzo semplici coperte nel presente manuale. Iniziamo con alcuni aspetti indispensabili relativi al prodotto e alla configurazione prima di passare a informazioni più dettagliate nella Sezione 5.

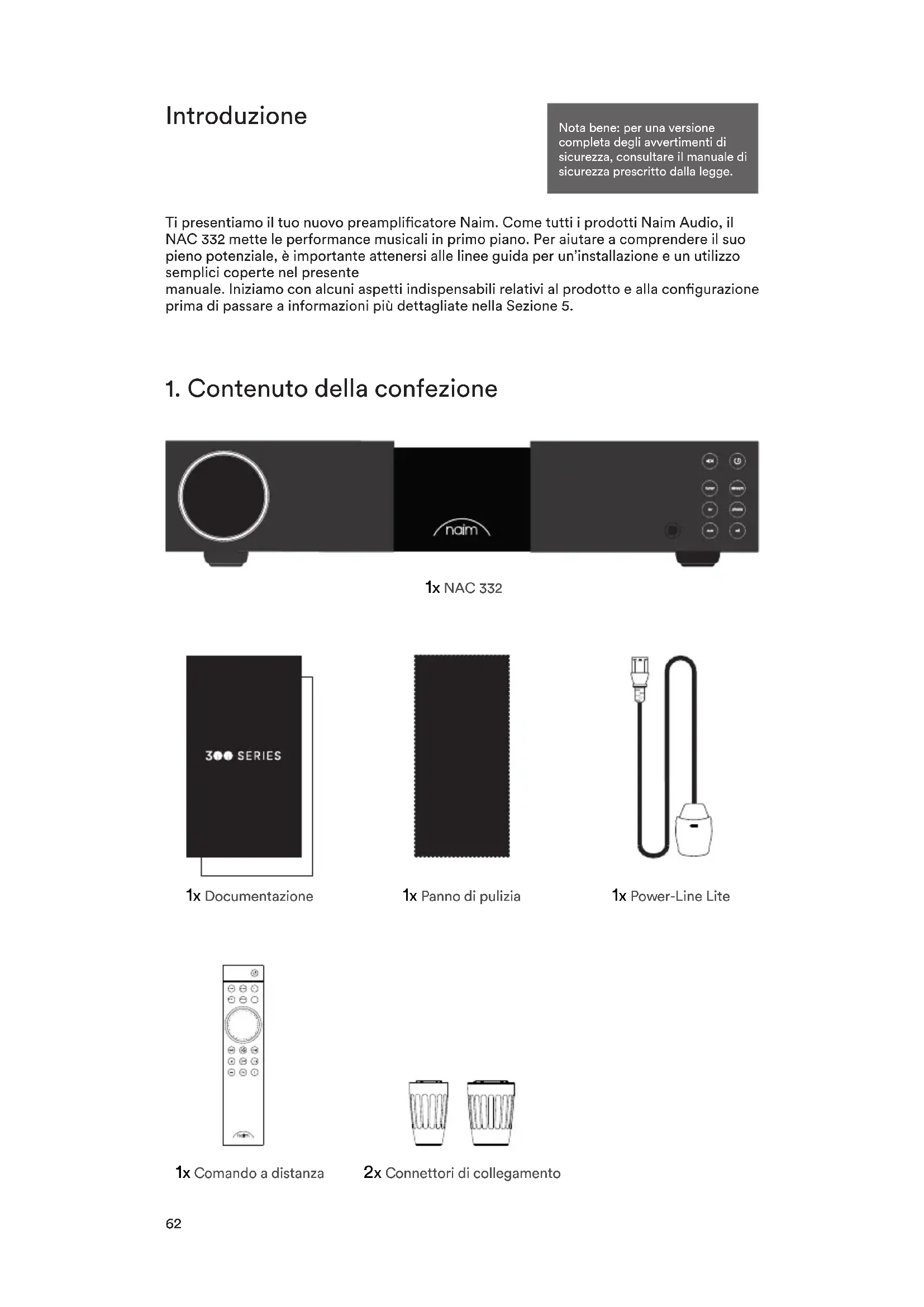

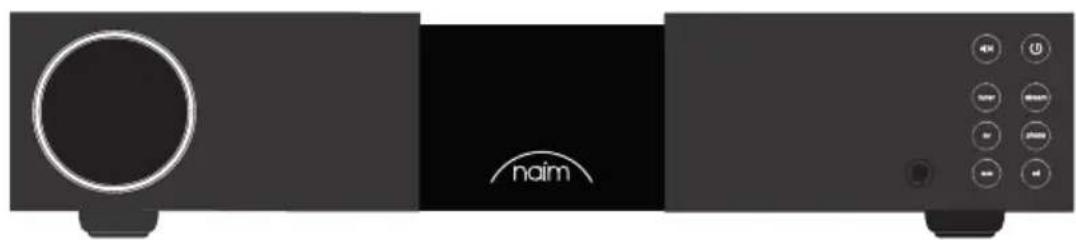

1. Contenuto della confezione

1x Comando a distanza

2x Connettori di collegamento

2. Primi passi con il NAC 332

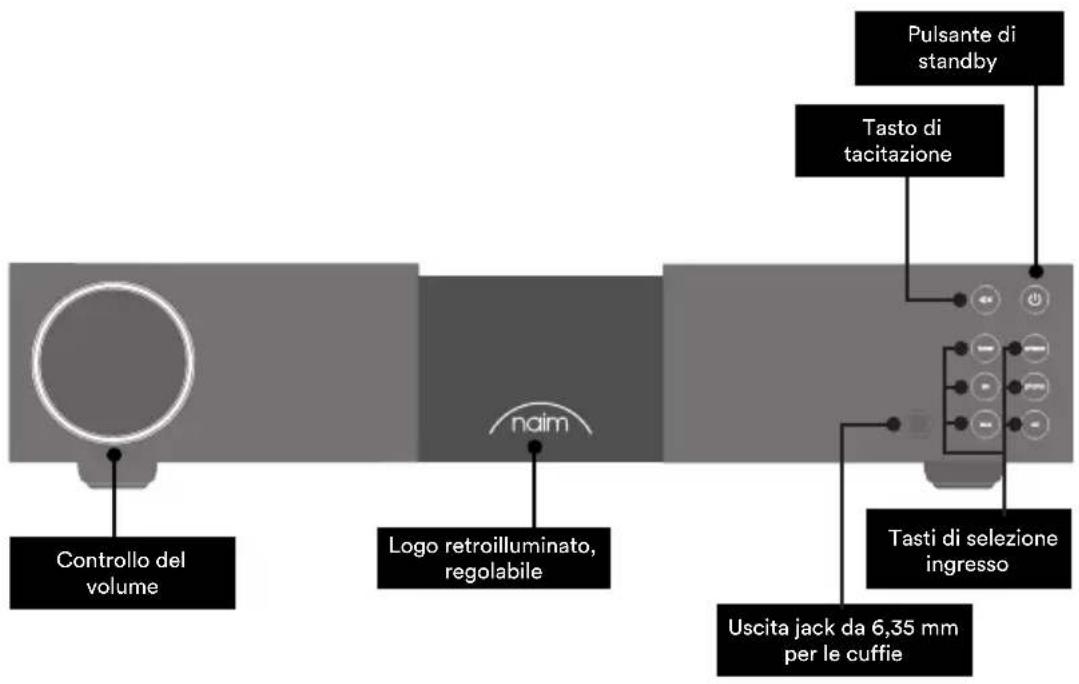

Pulsante di standby Tasto di tacitazione Controllo del volume Logo retroilluminato, regolabile naim Tasti di selezione ingresso Uscita jack da 6,35 mm per le cuffie

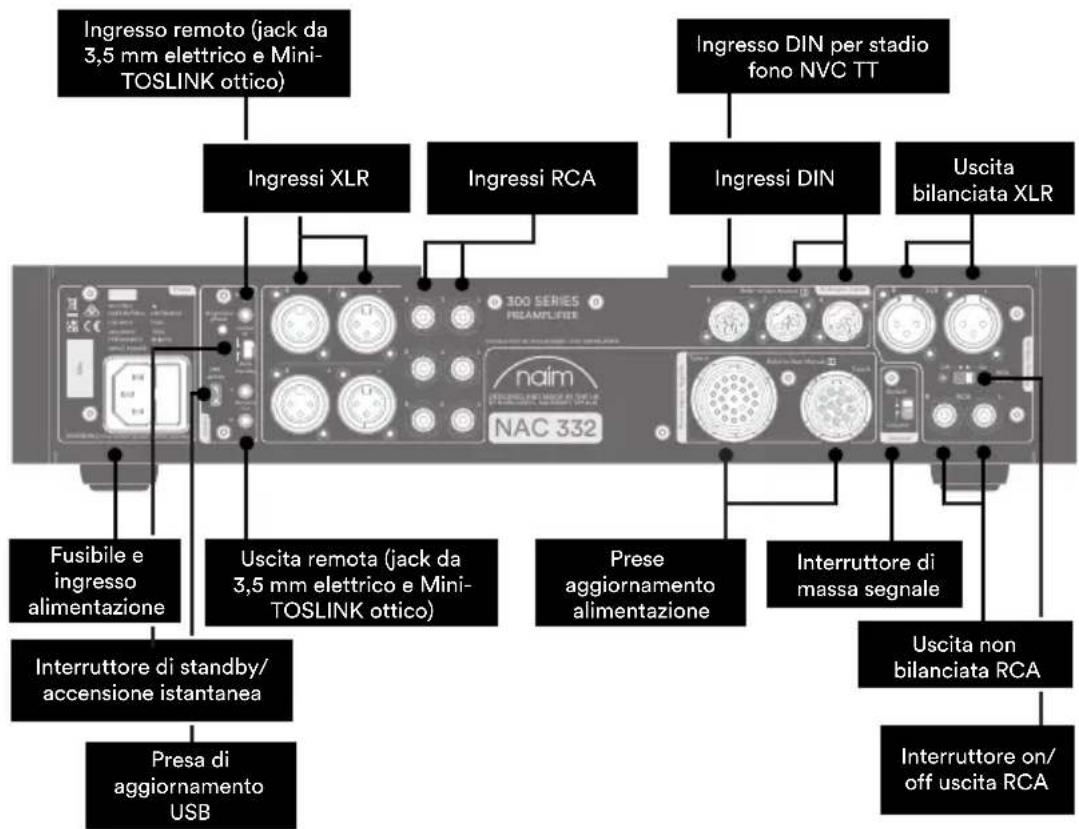


3. Elementi essenziali per la configurazione del NAC 332

Il NAC 332 deve essere collegato a una o diverse sorgenti e a un amplificatore di potenza (ad es. il NSS 333 e i NAP 350 corrispondenti); tuttavia, prima di procedere, si prega di accertarsi che tutti i componenti siano nelle rispettive posizioni finali e scollegati dalla rete elettrica.

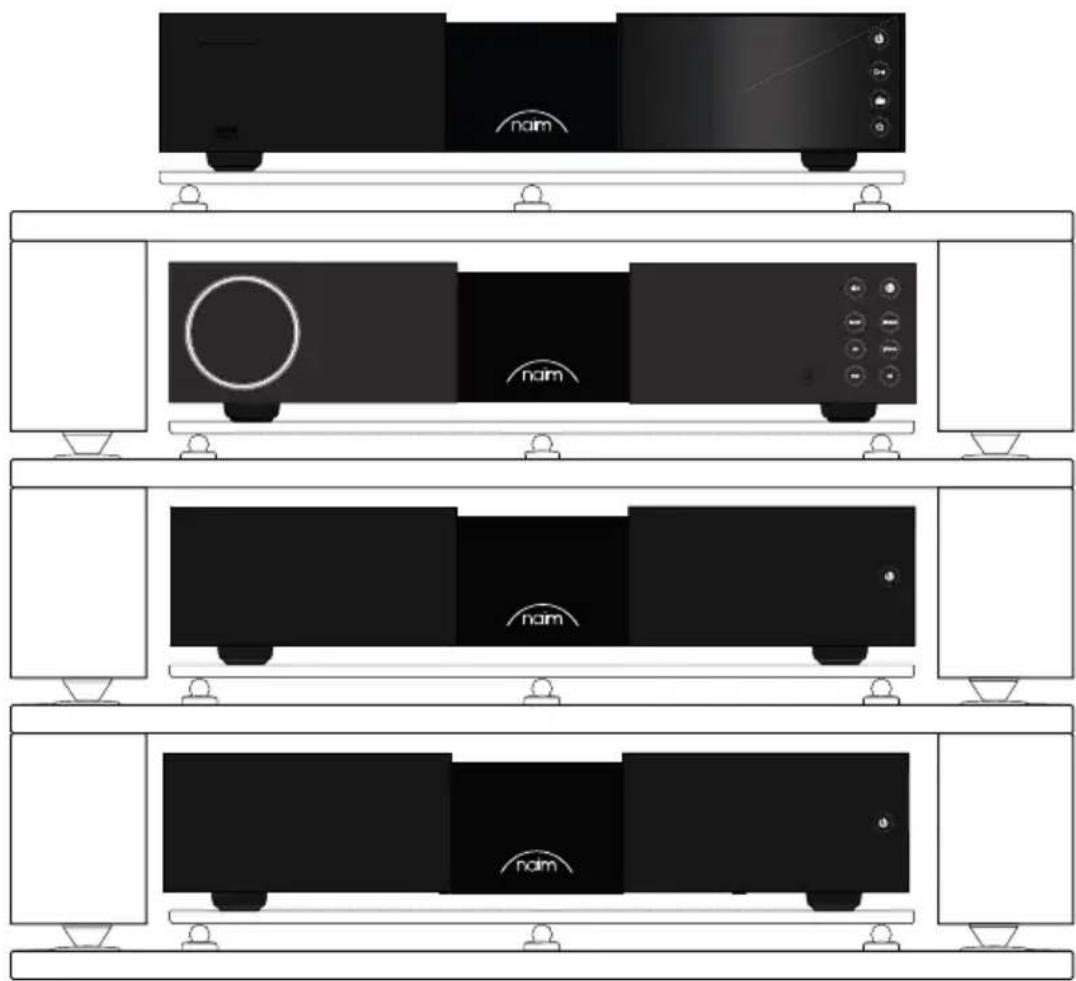

Per delle prestazioni ottimali, servirsi di un supporto hi-fi dedicato, in misura ideale Naim Fraim, con il pre-amplificatore ubicato sopra gli amplificatori di potenza, come mostrato.

Sono anche richiesti degli altoparlanti con cavi.

3.1 Collegamento del NAC 332 agli amplificatori di potenza NAP 350

Collegare i due cavi XLR (di serie con i NAP 350) dalle uscite XLR del NAC 332 all'ingresso di ciascun NAP 350. Accertarsi che i cavi abbiano una corrispondenza tra canali: l'uscita sinistra del preamplificatore è collegata all'amplificatore di potenza che attiva l'altoparlante sinistro e lo stesso per il lato destro. Assicurarsi che le spine XLR siano inserite correttamente, ovvero che il logo Naim riportato sulla spina sia rivolto verso l'alto.

Collegare i cavi di automazione del sistema (di serie con i NAP 350) tra i terminali di uscita remota del NAC 332 e i terminali di ingresso remoto sui NAP 350.

3.2 Collegamento dei componenti sorgente

Collegare i componenti sorgente agli ingressi NAC 332 come richiesto. I tasti del pannello anteriore possono essere assegnati per selezionare qualsiasi ingresso, consultare la sezione 4.2

Gli abbinamenti per impostazione predefinita di fabbrica sono:

Sintonizzatore Ingresso 3 RCA
Streaming Ingresso 7 DIN 5 pin
AV Ingresso 4 RCA
Phono Ingresso 6 DIN 8 pin
AUX Ingresso 1 XLR
CD Ingresso a 8 DIN 5 pin

3.3 Accensione

Una volta collegate le sorgenti e il NAC 332 agli amplificatori di potenza, sono necessari soltanto dei piccoli passaggi aggiuntivi prima di accedere il NAC 332 e iniziare lo streaming musicale.

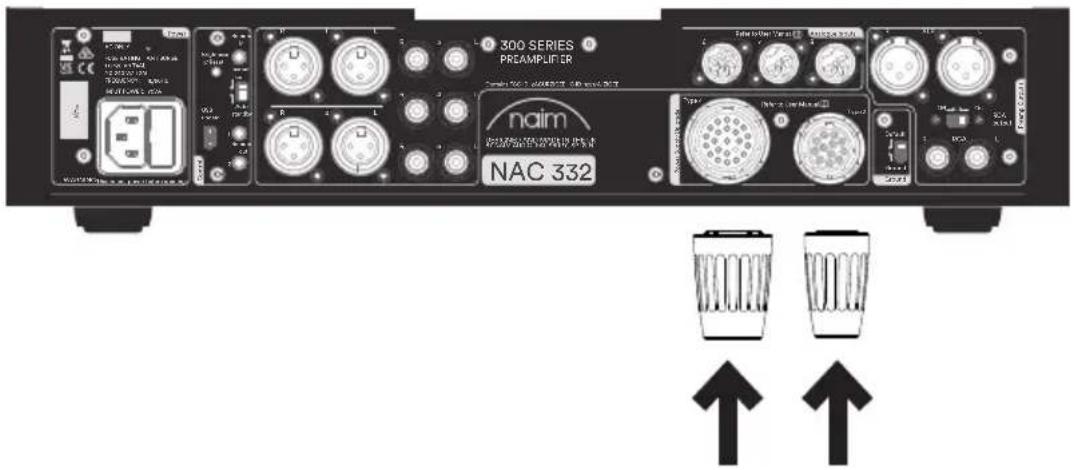

Collegare i due connettori di collegamento di serie alle prese di aggiornamento dell'alimentazione del NAC 332.

300 SERIES PREAMPLIFIER Naim NAC 332

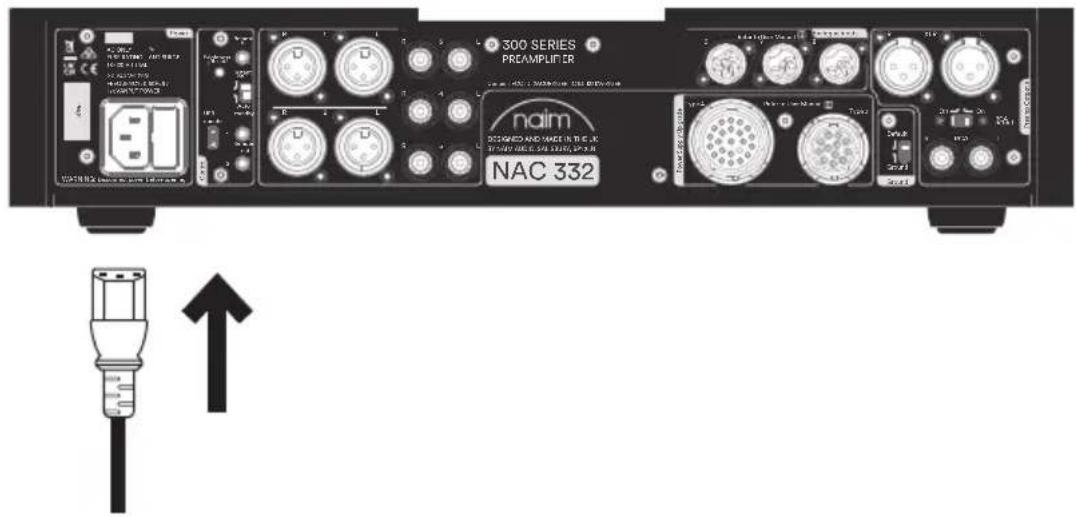

Collegare il cavo dell'alimentazione alla presa di alimentazione del NAC 332, quindi alla rete elettrica.

300 SERIES PREAMPLIFIER naim DESIGNED AND MADE IN THE US NAC 332 NAC 332

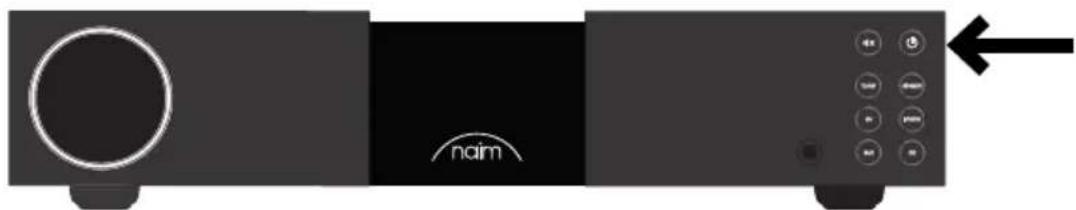

Accendere il NAC 332 premendo il tasto di standby, sul lato destro in alto sul pannello anteriore.

naim

3.4 Abbinamento del telecomando

Una volta che il NAC 332 è stato acceso, sarà indispensabile abbinare il telecomando. Inserire le batterie in dotazione nel telecomando.

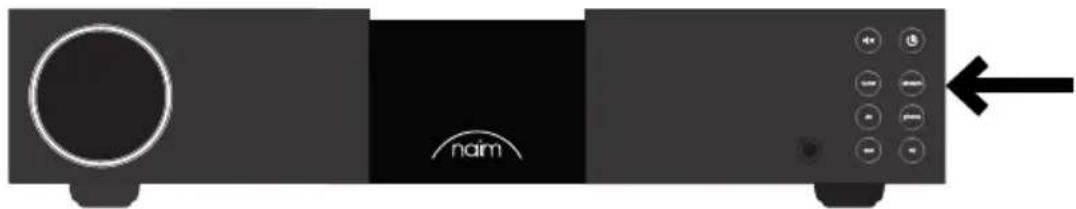

Premendo uno qualsiasi dei tasti d'input sul pannello anteriore, sarà possibile attivare la modalità di abbinamento a distanza per 30 secondi.

naim

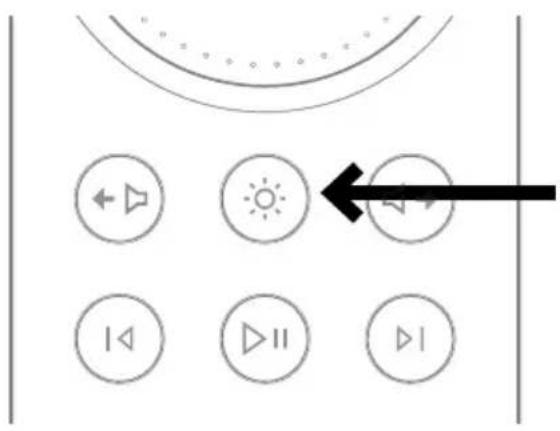

Tenere premuto il tasto della luminosità sul telecomando per 3 secondi.

L'anello del volume sul telecomando si illuminerà quando in modalità di abbinamento e si arresterà all'impostazione attuale di volume quando abbinato.

Ora, il telecomando è abbinato all'unità e pronto all'uso.

4. Configurazione dettagliata del NAC 332

4.1 Utilizzo degli amplificatori di potenza Naim senza ingressi bilanciati

Se si sta utilizzando un amplificatore di potenza Naim più vecchio, sarà richiesto un set di cavi cablati in misura adeguata.

Se si devono utilizzare le uscite sbilanciate RCA (ad es. per collegare un subwoofer), l'interruttore "RCA output" (Uscita RCA) sul pannello posteriore deve essere impostato in posizione "On".

4.2 Riassegnazione degli ingressi

L'eventuale combinazione di sei degli otto ingressi fisici può essere selezionata direttamente con i tasti del pannello anteriore o del telecomando. Una modalità di configurazione trova impiego per modificare l'assegnazione degli ingressi fisici ai tasti.

Per accedere alla modalità di configurazione, premere il tasto del pannello anteriore del primo ingresso da regolare, fino a quando il tasto non inizia a lampeggiare.

I LED della manopola del volume mostrano dei segmenti che indicano la possibile assegnazione dell'ingresso, con l'ingresso attualmente selezionato mostrato dai LED più luminosi.

Mentre in modalità di configurazione, la sorgente selezionata mostrata dai LED della manopola del volume sarà riconosciuta tramite un tono acustico.

Ruotando la manopola del volume, è possibile cambiare l'ingresso assegnato all'ingresso lampeggiante.

Mentre in modalità di configurazione, premere qualsiasi altro tasto sorgente per regolare l'assegnazione a quell'ingresso. Per uscire dalla modalità di configurazione, premere il tasto d'ingresso lampeggiante, fino a quando non smette di lampeggiare.

Il tasto di tacitazione continua a funzionare normalmente mentre è in modalità di configurazione.

4.3 Regolazione del trim d'ingresso

Il livello relativo di ciascun ingresso può essere regolato in una gamma da -10 dB a +10 dB, per equalizzare il livello di volume tra sorgenti.

Questo può essere regolato mentre in modalità di configurazione, pertanto premere prima il tasto d'ingresso da regolare fino a quando lampeggia.

Una seconda pressione del tasto consentirà di cambiare la modalità d'impostazione del trim. I LED sul comando del volume indicheranno l'attuale impostazione del trim.

Ruotando la manopola del volume, si cambierà l'impostazione del trim; la sorgente in fase di regolazione sarà riprodotta, quindi è possibile decidere il livello richiesto.

Una volta soddisfatti dell'impostazione, premendo brevemente il tasto sarà possibile tornare al display di mappatura degli ingressi, oppure premendo a lungo, si uscirà dalla modalità di configurazione.

4.4 Integrazione AV (guadagno unitario)

Questa modalità è applicabile unicamente all'ingresso AV. Le impostazioni di trim, headroom e bilanciamento vengono ignoreate quando la modalità guadagno fisso AV è attiva.

Non è possibile cambiare il volume utilizzando il telecomando o la manopola del NAC 332 quando ci si trova in questa modalità. Il segnale di uscita avrà lo stesso volume di quello di entrata.

Il guadagno fisso si imposta dalla modalità di configurazione: tenere innanzitutto premuto il tasto dell'ingresso AV sul pannello anteriore fino a quando non lampeggia.

Una seconda pressione del tasto consentirà di cambiare la modalità d'impostazione del trim. I LED sul comando del volume indicheranno l'attuale impostazione del trim.

Poi, utilizzando il comando del volume, girare la manopola al massimo (all'estrema destra) fino a quando i LED non si stabilizzano.

Per uscire dalla modalità di configurazione, premere il tasto dell'ingresso AV, fino a quando non smette di lampeggiare.

4.5 Funzione volume massimo

Questa modalità consente all'utente di impostare il volume massimo generale per prevenire la scelta accidentale di livelli sonori elevati.

Questo comando si imposta nella modalità di configurazione del volume massimo: tenere innanzitutto premuto il tasto del mute sul pannello anteriore. Il tasto lampeggia e il LED della manopola del volume cambia all'attivazione.

Quindi, ruotare la manopola di comando del volume verso sinistra o verso destra per modificare il valore del volume massimo.

Per impostare il volume massimo delle cuffie, inserire il jack delle cuffie: la manopola del volume cambierà, mostrando il volume massimo consentito per le cuffie; utilizzare quindi il comando del volume per impostarlo sul livello massimo desiderato.

Togliendo il jack delle cuffie, la manopola del volume torna a mostrare il volume massimo principale.

Quando l'impostazione è corretta, uscire dalla modalità di configurazione premendo il tasto mute fino a quando non smette di lampeggiare.

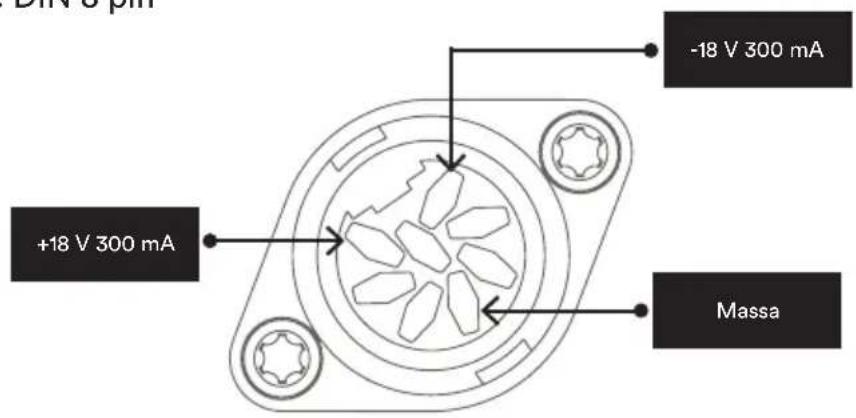

Type 1: DIN 8 pin

DINO pin -18 V 300 mA +18 V 300 mA Massa

4.6 Funzioni aggiuntive dell'ingresso DIN

L'ingresso 6 (DIN a 8 pin) è compatibile con i cavi DIN a 5 pin e può anche alimentare direttamente uno stadio fono Naim NVC TT.

L'ingresso 8 (DIN a 5 pin) ha uscite di livello di linea che rispecchiano la sorgente attualmente selezionata. Si noti che, quando si seleziona questo ingresso, la sorgente collegata sarà rispecchiata, pertanto si deve essere consapevoli dei ritorni di audio se si usa una sorgente di registrazione.

4.7 Impiego delle cuffie

L'uscita delle cuffie è in grado di attivare la maggior parte delle cuffie a livelli di volume molto elevati. Mentre il connettore delle cuffie è inserito, le uscite principali del preamplificatore saranno tacitate.

L'uscita delle cuffie ha un'impostazione a parte del volume. Quando le cuffie sono inserite, il volume sarà impostato all'ultimo livello usato con le cuffie. Quando sono rimosse, il volume sarà ripristinato all'ultimo livello usato con gli altoparlanti.

5. Suggerimenti sull'installazione e sull'utilizzo del NAC 332

Sappiamo che desideri ardentemente trarre vantaggio da tutti i benefici del tuo nuovo NAC 332, ma ti promettiamo che l'audio sarà persino migliore dopo aver seguito queste linee guida, tutte studiate per aiutarti a provare l'esperienza del tuo preamplificatore senza compromessi.

5.1 Disimballaggio e collocazione

NAC 332 sfrutta componenti di alta qualità, tra cui un notevole trasformatore di potenza e una struttura in alluminio ad elevata resistenza. Per questo motivo NAC 332 arriva al peso di 11 kg, quindi occorre prestare attenzione quando lo si solleva o lo si sposta, nonché assicurarsi che la superficie su cui si prevede di posizionarlo sia stabile e in grado di sostenere il suo peso.

Per garantire prestazioni ottimali, invitiamo gli utenti a usare i prodotti Naim su scaffalature dedicate alle apparecchiature hi-fi – idealmente Naim Fraim o Fraim Lite – per ridurre al minimo le vibrazioni che influiscono sul suono. Non c'è spazio per lo scaffale? Invitiamo gli utenti a considerare di posizionare il NAC 332 su un ripiano di vetro Fraim, su un mobile idoneo, al fine di garantire un sostegno solido ma discreto.

Non impilare mai i prodotti Naim uno sopra l'altro; inoltre, se sono collocati a fianco, si prega di lasciare uno spazio tra le unità.

Per ridurre il rischio di ronzio dagli altoparlanti, si prega di non posizionare gli alimentatori o gli amplificatori di potenza in prossimità di sorgente o componenti del preamplificatore.

5.2 Dettagli del collegamento d'ingresso

Il NAC 332 presenta numerose opzioni di collegamento esterno della sorgente. Per la migliore qualità dell'audio, consigliamo di utilizzare gli ingressi DIN.

5.3 Automazione del sistema

Quando si utilizza il NAC 332 con un dispositivo di streaming e un amplificatore di potenza compatibili, come il NSS 333 e il NAP 350, è possibile sincronizzare l'accensione/lo spegnimento e la luminosità del logo in tutto l'impianto collegando il NAC 332 con i cavi ottici di automazione del sistema di serie con i NAP 350.

Il NSS 333 e NAC 332 utilizzano il sistema Zigbee per sincronizzare le loro funzioni.

Servirsi dei terminali “Remote Out” (Uscita remota) sul NAC 332 per collegare i terminali “Remote In” (Ingresso remoto) sui NAP 350. È possibile collegare altri amplificatori di potenza impiegando i terminali “Remote Out” (Uscita remota) del NAP 350.

Se è necessaria una distanza maggiore tra il NAC 332 e i NAP 350 rispetto alla lunghezza consentita dal cavo di serie, è possibile impiegare un cavo ottico sostitutivo da 3,5 mm a 3,5 mm alla lunghezza desiderata. È anche possibile utilizzare cavi analogici standard con connettori di 3,5 mm, sebbene un cavo ottico offra le prestazioni migliori.

5.4 Accensione/Spegnimento

Una volta realizzati tutti i collegamenti in ingresso e uscita, collegare il cavo di rete di serie al NAC 332 e alla rete elettrica.

Ora è possibile accendere il NAC 332 premendo il tasto di standby.

Se il NSS 333, il NAC 332 e i NAP 350 sono collegati mediante l'automazione del sistema, questi si accenderanno in sequenza.

Si tratta della stessa procedura per spegnere il NAC 332: spegnere il NSS 333, NAC 332 e i NAP 350 collegati tramite l'automazione del sistema - semplicemente premendo il tasto di standby sul pannello anteriore del NSS 333 o NAC 332, che metterà l'intero impianto in standby. Evitare di utilizzare un interruttore su presa elettrica per spegnere i propri amplificatori.

5.5 Impostazione energetica standby

Il NAC 332 dispone di tre livelli di alimentazione: standby, standby con accensione istantanea e acceso per il normale utilizzo.

La modalità “standby” ha un consumo energetico complessivo inferiore a 0,5 W. Il NAC 332 può essere attivato premendo il tasto di standby oppure dal telecomando.

"Standby with instant on" (Standby con accensione istantanea) lascia il NAC 332 completamente acceso, ma con il logo spento. "Powered for normal use" (Acceso per il normale utilizzo): nel normale utilizzo, il NAC 332 assorbe circa 20 W.

Per impostazione predefinita, l'interruttore sul pannello posteriore del NAC 332 è impostato su "Auto standby" (Standby automatico). Entra automaticamente nella modalità di standby dopo un periodo che non supera 20 minuti d'inattività. Per la qualità dell'audio ottimale, impostare l'interruttore sulla posizione "Instant on" (Accensione istantanea). Questo tiene il NAC 332 costantemente acceso. Con l'interruttore in questa posizione, se si preme il tasto di standby, il NAC 332 rimarrà acceso, ma il logo si spegnerà.

5.6 Impostazioni di luminosità del logo Naim

È possibile scegliere il livello di luminosità degli indicatori a LED e del logo Naim sul NAC 332, servendosi dei tasti della luminosità sul pannello posteriore e sul telecomando. Se si usano gli amplificatori NAC 332 e NAP 350 Naim collegati mediante automazione del sistema, è possibile sincronizzare la luminosità di tutti i logo.

5.7 Utilizzo dell'alimentatore NPX 300

L'alimentatore NPX 300 è un aggiornamento opzionale del sistema. Se si aggiunge l'alimentatore NPX 300 al NAC 332, è prima indispensabile spegnere l'intero impianto. Rimuovere il cavo di rete dal NAC 332; non è necessario quando l'unità è alimentata dal NPX 300.

Aggiungere il NPX 300 al supporto dell'apparecchiatura.

Rimuovere i due connettori di collegamento dal pannello posteriore del NAC 332. Collegare l'estremità senza nastro dei due cavi Burndy al NPX 300. Collegare le due estremità con nastro al NAC 332. Accertarsi che gli anelli di bloccaggio siano serrati completamente. Tentare di "rivestire" i cavi, di modo che siano sospesi i più lenti possibili, senza toccare i supporti o la parete – quest'operazione sarà più semplice se sono formati alla forma richiesta prima di collegare entrambe le estremità.

Collegare il cavo dell'alimentazione alla presa di alimentazione del NPX 300, quindi alla rete elettrica. Accendere nuovamente la parte restante dell'impianto. Accendere nuovamente il NAC 332, premendo il tasto di standby.

6. Rete elettrica, messa a terra e altre informazioni

Usare solo i cavi di alimentazione e i connettori di serie con il proprio NAC 332, oppure il cavo di alimentazione Naim Power-Line aggiornato. Laddove siano utilizzati dei fusibili, si raccomanda di utilizzare fusibili con un valore di 13 Amp. Non cablare resistenze dipendenti di tensione o soppressori di rumore ai connettori di rete, in quanto diminuiscono il valore nominale della corrente elettrica e del suono.

6.1 Messa a terra

Per evitare il rumore di alternata, la massa del segnale dell'intero impianto deve essere collegata alla messa a terra in un solo punto. Generalmente, questa è la sorgente primaria. Il preamplificatore NAC 332 ha un interruttore Ground Lift. Impostare quest'ultimo su "Default" (Impostazione predefinita) se la sorgente primaria collega la terra alla massa del segnale. Se nessun'altra sorgente collega la terra alla massa del segnale, impostarla in posizione "Ground" (Massa).

6.2 Connettori di rete termoformati

Se il connettore termoformato viene tagliato dal cavo di alimentazione (per qualsiasi motivo), il connettore DEVE essere smaltito in modo da renderlo totalmente inservibile. Se un connettore tagliato viene inserito in una presa elettrica, il rischio di incorrere in scariche elettriche è considerevole.

6.3 Circuiteria elettrica e interferenza

Solitamente, un impianto hi-fi condivide un circuito di rete elettrica con altri elettrodomestici, alcuni dei quali possono causare una distorsione che può manifestarsi sottoforma di un ronzio meccanico dai trasformatori di corrente, compreso il grande trasformatore nel NAC 332.

Il ronzio di un trasformatore non viene trasmesso attraverso gli altoparlanti e non ha alcun effetto sulle prestazioni dell'impianto; tuttavia, una collocazione attenta del proprio impianto Naim potrebbe ridurlo, così come potrebbe una circuiteria elettrica dedicata a parte. Tale circuito (idealmente con una portata di 30 o 45 Amp) migliorerà inoltre le prestazioni generali del sistema. Si consiglia di consultare un elettricista qualificato soltanto per ottenere opportuni suggerimenti sull'installazione di un circuito di corrente separato.

6.4 Precauzioni contro i fulmini

Il proprio impianto Naim deve essere spento e completamente scollegato dalla rete elettrica, qualora sussista il rischio di fulmini, al fine di proteggerlo da potenziali danni.

7. Ulteriori suggerimenti e consigli

Ora che si hanno a disposizione tutti gli elementi essenziali, passiamo ad alcuni altri aspetti che si potrebbero considerare al fine di ottimizzare le prestazioni del nuovo NAC 332.

7.1 Rodaggio

I prodotti Naim sono realizzati a mano in seguito a un'attenta selezione di componenti di alta qualità. Appena uscito dalla sua scatola, il NAC 332 presenterà un suono accattivante, ma le sue prestazioni possono migliorare sensibilmente dal momento che tutti questi diversi componenti si attivano e interagiscono nelle loro prime settimane di utilizzo. Mantenendo il sistema acceso è possibile agevolare questo processo.

7.2 Pulizia del prodotto e dei collegamenti

Naim consiglia di utilizzare esclusivamente il panno per pulizia in dotazione per spolverare delicatamente le superfici del prodotto. Eventuali prodotti per la pulizia utilizzati potrebbero contenere ingredienti dannosi per i rivestimenti e i trattamenti cosmetici delle superfici.

Le spine e le prese di collegamento devono essere sempre tenute pulite e senza tracce di corrosione. Il modo più semplice per ottenere questo risultato è spengendo il proprio prodotto Naim (ed eventuali apparecchiature collegate), scollegare tutti i collegamenti dalle rispettive prese e premerli di nuovo fermamente. Detergenti per contatti o cosiddetti “enhancer” non devono essere utilizzati, dal momento che possono lasciare dei residui che influiscono negativamente sul suono del proprio impianto.

7.3 Ripristino del NAC 332

Per ripristinare il NAC 332 alle impostazioni predefinite, tenere premuto il tasto "Brightness/Reset" (Luminosità/Ripristino) sul pannello posteriore per almeno 3 secondi. Il NAC 332 tornerà nello stato di standby e tutte le impostazioni saranno ripristinate alle impostazioni predefinite di fabbrica. Si noti che quest'operazione include lo scollegamento dal telecomando e dal dispositivo di automazione del sistema Zigbee.

8. Assistenza

La legge sulla tutela dei consumatori varia di stato in stato. Nella maggior parte dei territori, il rivenditore presso cui è stato acquistato il prodotto Naim deve essere il primo punto di contatto qualora si abbiano problemi con la propria unità. Un problema può essere causato da un guasto dell'impianto o dalla sua installazione. È quindi essenziale fare pieno affidamento sull'esperienza e le conoscenze tecniche del rivenditore.

È possibile trovare una serie di articoli di supporto per ciascun prodotto Naim online su Naimaudio.com

Qualora si continuino ad avere problemi con il proprio prodotto Naim, si prega di contattarci direttamente per richiedere una consulenza o aiuto, scrivendo all'indirizzo [e-mail]

9. Assistenza e aggiornamenti

Eventuali interventi di riparazione o aggiornamenti dell'hardware devono essere eseguiti esclusivamente da un centro di assistenza autorizzato Naim oppure presso la sede principale di Naim. Molti componenti sono personalizzati e collaudati e molto spesso non è possibile ottenere ricambi adeguati da altre fonti. Rivolgersi al proprio rivenditore locale Naim con eventuali richieste di assistenza o riparazione.

10. Specifiche

Preamplificatore serie 300 - NAC 332
Ingressi audio:	3 x DIN2 x coppia XLR3 x coppia RCA
Salidas de audio:	1 x coppia XLR1 x coppia RCA1 x jack per cuffie da 6,35 mm1 x uscita di livello di linea su ingresso 8 (DIN a 5 pin)
Aggiornamento: Micro-USB
Ingresso remoto: 1 x jack da	3,5 mm – elettrico e Mini-TOSLINK ottico
Uscita remota: 2 x jack da 3	5 mm – elettrico e Mini-TOSLINK ottico
Assorbimento elettrico: Uso tipico: 20 W Standby: <0,5W
Dimensioni (A x L x P): 91,5 × 432 × 317,5 mm (inclusi i piedini)
Peso: 11 kg
Alimentazione elettrica: 115 V o 230 V, 50/60 Hz

11. Riciclaggio del prodotto

I prodotti che riportano il simbolo del bidone crociato non possono essere smaltiti come rifiuti domestici. Tali prodotti devono essere smaltiti presso gli opportuni centri di riciclaggio e opportunamente trattati.

Per maggiori informazioni sul centro di smaltimento più vicino contattare le autorità locali.

Uno smaltimento e riciclaggio appropriati aiutano la conservazione e prevengono eventuali contaminazioni delle risorse ambientali.
