用户手册 Crystal FHCR 302 2G HE FRANKE

必须依照现行标准和规定进行安装。安装必须只能由专业和授权人员进行。

由于不遵守这些规定而导致的人身伤害或物品损伤，制造商不承担任何责任。

燃气连接必须符合安装时所在国家中实施的规定。

铭牌

铭牌位于设备的下面。

橱柜要求

本手册提到的是 3 级嵌入式燃气灶和 Y 型电气元件。

考虑到燃气管道不可以接触到燃气灶下方的任何烤箱，将开口置于最方便的位置是非常重要的。

如果采用易燃材料,必须严格遵守低压设备和消防措施的指南和标准。

安装时，组件（塑料材料和装潢片材）

必须能用耐热胶粘剂（最低 100^ C）

组装起来: 不合适的材料和粘合剂能导致扭曲和脱落。

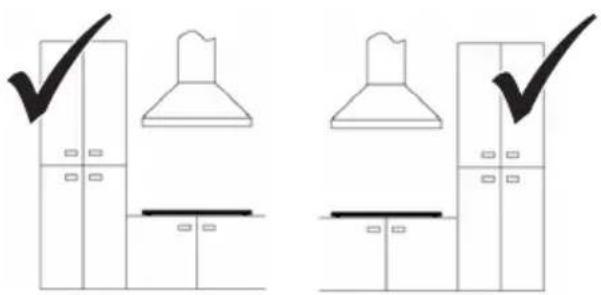

橱柜必须给设备的电气连接留出足够的空间。在设备上方安装悬空式橱柜时距离必须适当，以便留出充分的空间进行正常操作。

重要事项：

依据火灾危险方面的保护级别，这设备为“Y”型设备。设备后面工作台上可以使用硬木装饰板，只要最小距离符合：设备边缘距侧墙至少50 mm，距后侧至少50 mm，距上方的橱柜至少700 mm。

建议将设备置入 50 mm 厚的工作台中。如果尺寸不同，技术人员负责进行最终修改。

确保安装设备的房间内有固定的向外通风口或通风管道，以保证现行规定中要求的充足气流。所有通风口必须：

- 至少为 100 cm ^2

无法被从内或从外阻塞；

间配有适当的保护装置，以确保通风口不会缩小；

- 距离地面的高度适当，从而不会阻碍烟气排出。

如果通风口位于邻屋的墙中, 邻屋必须有直接通风装置, 且不能是:

- 卧室

- 建筑公共区域

- 火灾危险区域

测试和检验设备之前，确保配有通风口的房间未因其他用户操作而造成气压较低，且两个房间之间始终有自由开口以保证通风，例如，可增加门底边与地面间的缝隙来加强通风。必须借助通风罩排出烟气，而通风罩必须连接到烟囱、烟道，或直接通向室外。

安装程序

本设备通过随附的支架和配件固定在装置上。

▶ 确保在安装本设备后，能随意接触前面的两个固定组件。

1

▶ 根据指示的尺寸在工作台上准备孔。
沿着为内置安装准备的孔的整体边缘研磨工作台。一定要符合指示的尺寸。

2

在连接设备之前，请参考“燃气供应连接”一章中的信息。
▶ 将设备连接到燃气供应。

3

在连接设备之前，请参考“电气连接”一章中的信息。
▶ 将设备连接到电源。

4

将设备在工作台上正确地放置安稳。
▶ 将密封条铺在孔的周围, 然后放燃气灶。
▶ 用螺丝和支架固定本设备。
▶ 去除多余的密封条。

5

如果设备未安装在烤箱上方：

▶ 放置一个分离挡板。

6

最小火调节

▶ 扭动旋钮（按动式）。
▶ 将燃烧器点火。
顺时针转动调节螺丝减小最小火焰，逆时针转动则增大最小火火焰。配件中提供用于调节的螺丝刀。

连接气源

确定为适用的燃气类型后，根据现行规定将设备连接至气源。否则，执行“更换喷嘴”部分中的操作。

对于液化气，根据现行规定使用燃气调压器。

有两种连接至气源的方式：

A

使用一根直径为 12 mm 的刚性铜管（3）连接燃气灶。为确保密封良好，使用配件中的橡胶密封圈（1）。

B

▶ 使用连续面柔性钢管（2）连接燃气灶。

在这种情况下，为确保密封良好，也使用配件中的密封圈（1）。

确保符合现行的燃气系统规定。

▶ 连接操作完成后，用肥皂水检测是否泄露。

电气连接

弗兰卡燃气灶附随提供一根三芯电源线，电源线带有自由端头。

▶ 确保家庭电气系统与本设备兼容（电压、最大功率和电流）。

如果设备要长期地连接电源：

▶ 确保安装设备后可以从电源断开，保留触头开距（3 mm），以确保在三级过压条件下能够完全断开。
▶ 确保以下几点:

• 家庭电气系统与弗兰卡燃气灶兼容（电压、最大功率和电流）。
• 插头和插座适用于 16 A 电流。
• 插头和插座可以很容易地接触和定位，以便在插入或取下插头时，不会碰到带电部件。
• 插头可以轻松插入，设备安装后可以接触到。
• 本设备安装在工作台中时不靠着插头。
• 对于整个燃气灶来说，更换电缆时使用一根 3 × 0.75 ~mm^2 H05RR-F型电缆。
• 两台设备的端子不能连接至同一插头。
• 自由端子的相应极性为：蓝 = 中线 = (1)，黄和绿 = 地线 = (2)，棕 = 相线 = (3)。

更换喷嘴

重要事项: 所有设备的出厂设置均为天然气（G20）。

如果要使用其他类型的燃气，请按如下操作更换喷嘴：

▶ 取下炉架、燃烧器盖和火焰扩张器；
▶ 拧下喷嘴，更换为所提供的适合燃气供应的喷嘴，确保标记匹配，如表中所示；
▶ 重新安装好火焰扩张器、燃烧器盖和炉架；

这些燃烧器不需要空气调节。

查看燃气灶

要查看包含功能部件在内的托盘，请如下操作：

▶ 取下炉架、燃烧器盖和火焰扩张器；
▶ 将旋钮从销子上滑脱下来；
▶ 取下将燃烧器固定在燃气灶上的螺丝；
▶ 提起燃气灶。

重要事项

将设备改装用于其他类型的燃气时，在铭牌的特定区域贴上相应贴纸（随配件提供）。使用 LPG（G30 或 G31）时，最小火调节螺丝必须完全拧紧。提供的这些设备为二级2H3+。

维修

如果电源线损坏，必须由制造商或维修人员或具有相似资质的人员进行更换，以避免可能发生的风险。

警告！

▷ 对设备进行任何维修前，请断开电源。

技术数据

参考产品底部的数据铭牌。

产品标识

燃气灶类别：Ⅱ 2H3+

型号：FH CR 301 1TC, FH CR 302 2G, FH CR 604 4G, FH CR 755 4G,

FH CR 905 4G, FH CR 1204 3G

本设备符合以下欧盟指令：90/396/EEC（天然气）

有关技术数据的更多信息请见：www.franke.com

功率和燃烧器值

燃烧器 额定功率(kW) 降低功率(kW)

TC 4 1.8

R 3 0.7

SR 1.75 0.45

SR PLUS 1.9 0.45

AUX 1 0.3

功率和燃烧器值
燃烧器	额定生产能力 G20 (m^3/h)	喷嘴 G2020 mbar(100/mm)	额定生产能力 G30 / G31(g/h)	喷嘴 G30 / G3128-30/37 mbar(100/mm)
TC	0.381	E(2x1.01) +I(1x0.68)	291	E(2x0.68) +I(1x0.46)
R	0.286	1.28	218	0,87
SR	0.167	1.03	127	0.67
SR PLUS	0.181	1.06	138	0.69
AUX	0.095	0.78	73	0.5

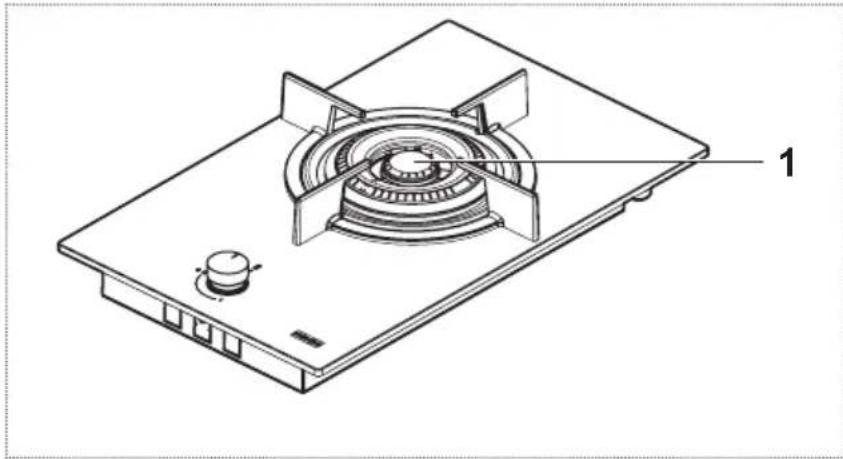

FH CR 301 1TC

工作尺寸（宽 x 深） - 310 x 510

电源电压/频率 220-240 V,

50/60 Hz

功率/电流 0.6 W / 16 A

所装燃气灶总额定功率 4.00 kW

总额定生产能力 - G20 燃气灶 0.381 m

^3/h

总额定生产能力 - G30 / G31 燃气灶 291 g/h

燃烧所需空气（所装燃气灶额定功率每 8.00

kW 2 m³/h)

参数	标志	值	测量计量单位
设备重量(毛重/净重)	M	7.5 / 6.5	kg
燃烧器数量		1
每个燃烧器的热源		天然气

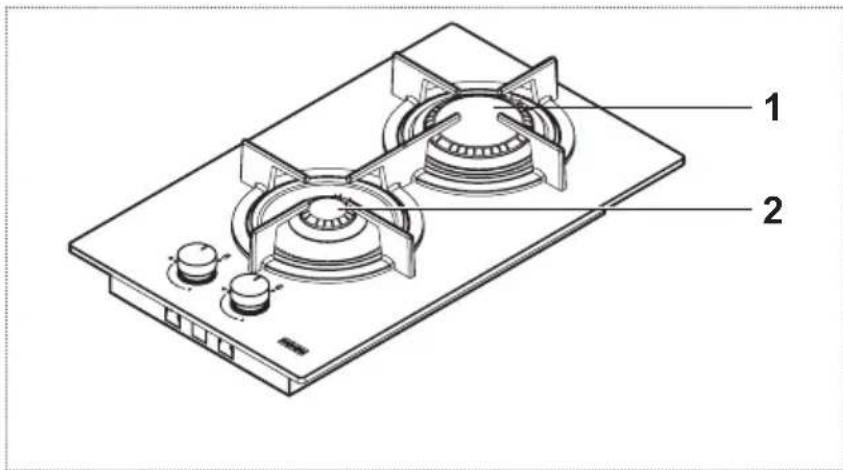

FH CR 302 2G

工作尺寸（宽 × 深） - 310 × 510

电源电压/频率 220-240 V,

50/60 Hz

功率/电流 0.6 W / 16 A

所装燃气灶总额定功率 4.00 kW

总额定生产能力 - G20 燃气灶 0.381 m ^3 /h

总额定生产能力 - G30 / G31 燃气灶 291 g/h

燃烧所需空气（所装燃气灶额定功率每 8.00

kW 2 m³/h)

参数	标志	值	测量计量单位
设备重量(毛重/净重)	M	7.5 / 6.5	kg
燃烧器数量		2
每个燃烧器的热源		天然气

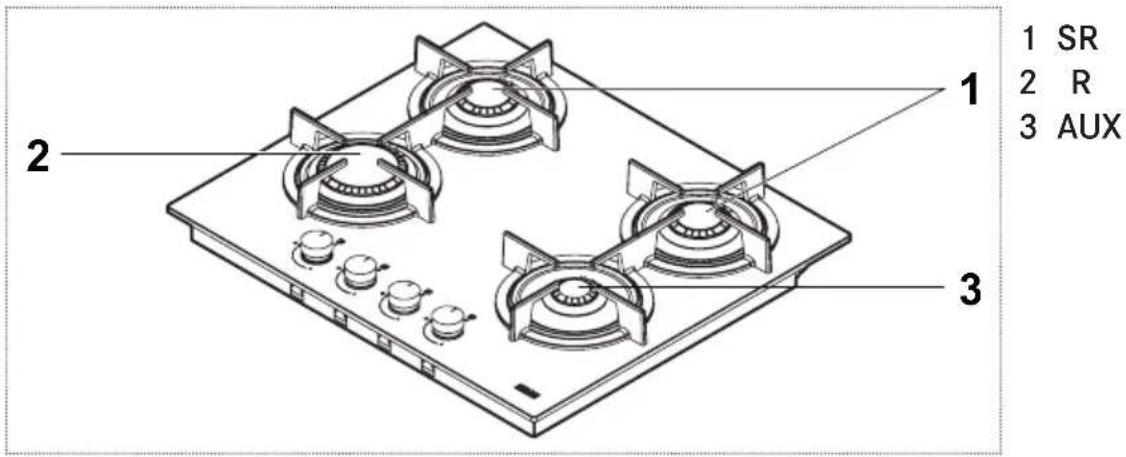

FH CR 604 4G

工作尺寸（宽 × 深） - 590 × 510

电源电压/频率 220-240 V,

50/60 Hz

功率/电流 0.6 W / 16 A

所装燃气灶总额定功率 7,50 kW

总额定生产能力 - G20 燃气灶 0.715 m

^3/h

总额定生产能力 - G30 / G31 燃气灶

545 g/h

燃烧所需空气（所装燃气灶额定功率每

15.00

kW 2 m³/h)

参数	标志	值	测量计量单位
设备重量(毛重/净重)	M	14 / 12	kg
燃烧器数量		4
每个燃烧器的热源		天然气

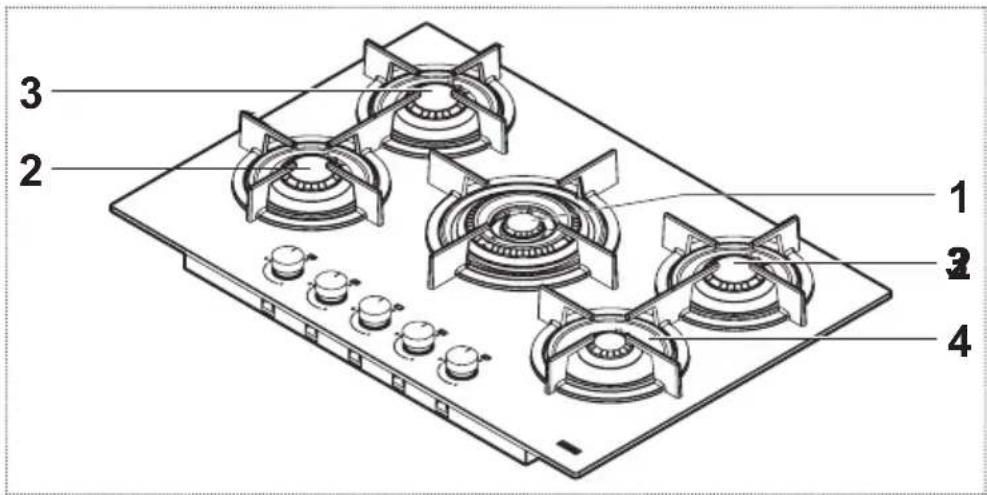

FH CR 755 4G TC

1 2 3 4

工作尺寸（宽 x 深） - 750 x 510

电源电压/频率 220-240 V,

50/60 Hz

功率/电流 0.6 W / 16 A

所装燃气灶总额定功率 10,55 kW

总额定生产能力 - G20 燃气灶 1.005 m ^3 /h

总额定生产能力 - G30 / G31 燃气灶 767 g/h

燃烧所需空气（所装燃气灶额定功率每 21.10

kW 2 m³/h)

参数	标志	值	测量计量单位
设备重量(毛重/净重)	M	18 / 15.5	kg
燃烧器数量		5
每个燃烧器的热源 天然气

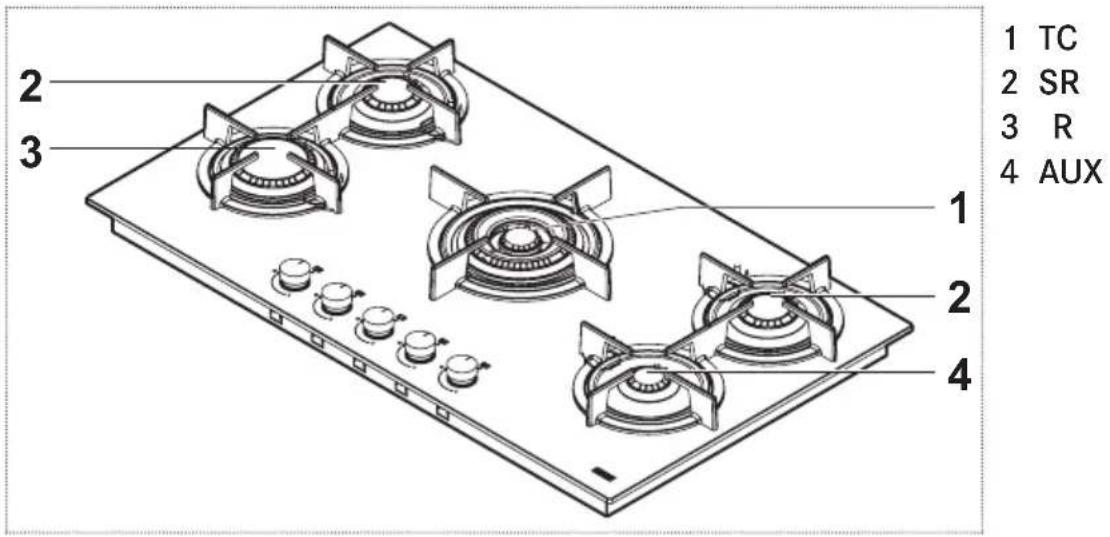

FH CR 905 4G TC

工作尺寸（宽 x 深） - 880 x 510

电源电压/频率 220-240 V,

50/60 Hz

功率/电流 0.6 W / 16 A

所装燃气灶总额定功率 11,50 kW

总额定生产能力 - G20 燃气灶 1.096 m

^3/h

总额定生产能力 - G30 / G31 燃气灶

836 g/h

燃烧所需空气（所装燃气灶额定功率每

23.00

kW 2 m³/h)

参数	标志	值	测量计量单位
设备重量(毛重/净重)	M	19.5 / 17.5	kg
燃烧器数量		5
每个燃烧器的热源		天然气

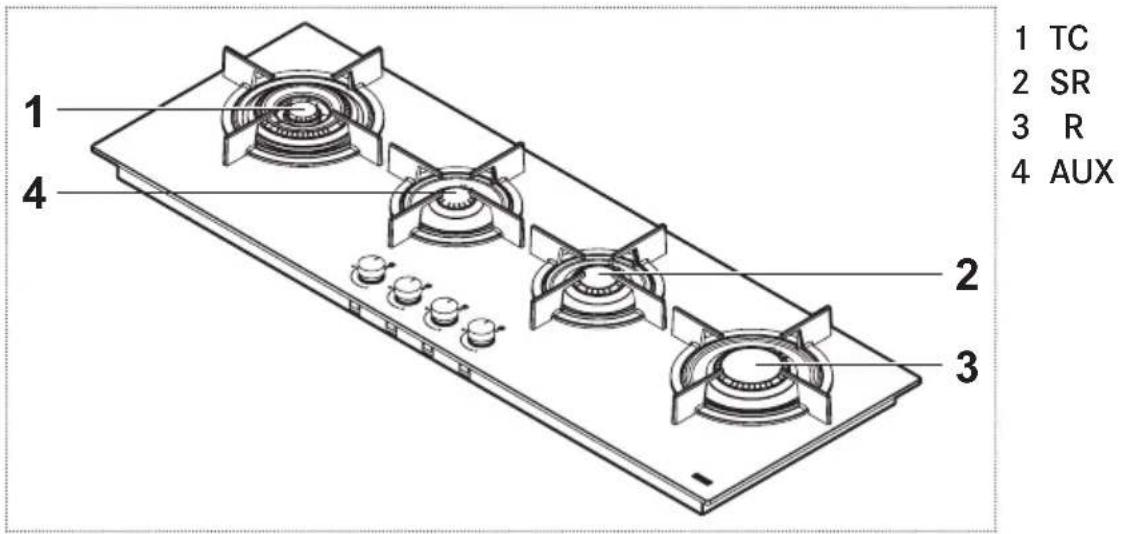

FH CR 1204 3G TC

工作尺寸（宽 × 深） - 1180 × 410

电源电压/频率 220-240 V,

50/60 Hz

功率/电流 0.6 W / 16 A

所装燃气灶总额定功率 9,75 kW

总额定生产能力 - G20 燃气灶 0.929 m ^3 /h

总额定生产能力 - G30 / G31 燃气灶 709 g/h

燃烧所需空气（所装燃气灶额定功率每 19.50

kW 2 m³/h)

参数	标志	值	测量计量单位
设备重量(毛重/净重)	M	24 / 18.5	kg
燃烧器数量		4
每个燃烧器的热源		天然气
