CS Montážní návod Plynová varná deska

Montáž se musí provádět v souladu s platnými normami a předpisy. Montáž smí provádět pouze specializovaný a oprávněný personál. Výrobce odmítá veškerou odpovědnost za zranění nebo škody na majetku vzniklé v důsledku nedodržení těchto ustanovení.

Plynová přípojka musí vyhovovat předpisům dané země, které byly platné v okamžiku montáže.

Identifikační štítek

Identifikační štítek se nachází na spodní straně spotřebiče.

Požadavky na skřín

Tento návod se vztahuje na vestavnou plynovou varnou desku třídy 3 s elektrickou částí typu Y. Je nezbytné vytvořit otvor v nejvýhodnější poloze; přitom je třeba vzít v úvahu, že plynová trubka nesmí přijít do styku se žádnými bočními stranami trouby pod varnou deskou. Pokud se montuje do hořlavého materiálu, musí se přesně dodržet směrnice a normy o instalaci nízkonapěťových zařízení a protipožární ochraně.

Součásti vestavěných jednotek (plastové materiály a dýhované dřevo) musí být sestaveny pomoci teplovzdorného lepidla (min. 100 °C): Nevhodné materiály a nevhodná lepidla mohou vést k deformaci a rozlepení.

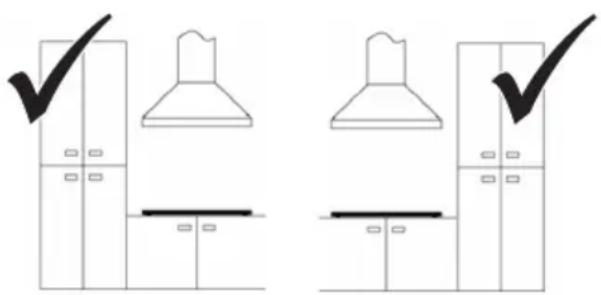

Kuchyňský díl musí poskytovat dostatek místa pro elektrické zapojení spotřebiče. Kuchyňské díly zavěšené nad spotřebičem musí být namontovány v takové vzdálenosti, aby poskytovaly dost místa pro pohodlnou práci.

Důležité: Tato zařízení jsou typu „Y“ ve smyslu stupně ochrany před nebezpečím požáru. Použití dekoračních okrajů kolem pracovní desky za spotřebičem je přípustné za předpokladu, že je zachována minimální vzdálenost 50 mm od okraje spotřebiče k boční stěně, 50 mm k zadní stěně a 700 mm k jakýmkoli skříňkám nad spotřebičem. Doporučuje se vestavět spotřebič do pracovní desky o síle 50 mm. V případě odlišných rozměrů musí technik provést případné úpravy.

Zajistěte, aby měla místnost, v níž je namontován spotřebič, stálé větrací otvory vedoucí ven nebo ventilační kanály, aby byl zaručen odpovídající předepsaný průtok vzduchu podle platných předpisů.

Všechny otvory musí splňovat následující podmínky:

• Musí mít průřez alespoň 100 cm².
• Musí být vytvořeny tak, aby nebylo možné je zakrýt zevnitř ani zvenku.
• Musí být vybaveny vhodnou ochranou, která zajistí, že nedojde ke zmenšení větracího průřezu.
• Musí být v dostatečné výšce od podlahy, aby nebránily odvádění odpadních plynů.

Pokud se otvory vytvářejí ve stěně sousední místností, tato sousední místnost musí mít přímé větrání a nesmí to být:

• Ložnice
• Společný prostor budovy
• Prostor s nebezpečím požáru

Před zkoušením a kontrolou spotřebiče se ujistěte, že v místnosti, v níž byl vytvořen větrací otvor, není nízký tlak v důsledku provozování jiného spotřebiče a že mezi oběma místnostmi je zajištěno trvalé větrání ve formě stálých volných otvorů, například zvětšením mezery mezi spodní hranou dveří a podlahou. Odpadní plyny se musí odvádět prostřednictvím odsavače par, který musí být připojen ke komínu či kouřovému kanálu nebo vést přímo ven.

Postup montáže

Spotřebič se připevňuje k dílu pomocí dodaných držáků a příslušenství.

Po montáži spotřebiče se ujistěte, že jsou přístupné oba upevňovací prvky v přední straně.

1

Připravte otvor v pracovní desce podle uvedených rozměrů.
Vyřízněte drážku po celém okraji vytvořeného otvoru pro vestavnou montáz. Musíte dodržet uvedené rozměry.

2

▶ Před zapojením spotřebiče si přečtěte informace v kapitole „Připojení k přívodu plynu“.
▶ Připojte spotřebič k přívodu plynu.

3

▶ Před zapojením spotřebiče si přečtěte informace v kapitole „Elektrické zapojení“.
▶ Připojte spotřebič k napájení.

4

Vsad'te spotřebič správně do pracovní desky.
Kolem otvoru umístěte těsnicí pás a usad'te varnou desku na místo.
Připevněte spotřebič pomocí šroubů a držáků.
▶ Odstraňte nadbytečnou délku těsnicího pásu.

5

Pokud není spotřebič namontován nad troubou:

▶ Sestavte oddělovací přepážku.

6

Seřízení minimálního plamene

▶ Odstraňte otočné ovladače (tlačítkové).
Zapalte hořáky.
Nastavte minimální plamen; otáčením stavěcího šroubu doprava se plamen zmenšuje a otáčením doleva se zvětšuje. Šroubovák na seřizování se dodává společně s příslušenstvím.

Připojení k přívodu plynu

Ujistěte se, že spotřebič vyhovuje typu používaného plynu, a teprve potom ho připojte k přívodu plynu v souladu s platnými předpisy. Jinak provedte úkony popsané v části „Výměna trysek“. V případě kapalného plynu použijte redukční ventily vyhovující platným předpisům.

Připojení k přívodu plynu lze provést dvěma způsoby:

A

Připojte plynovou varnou desku pomocí tuhé měděné trubky o průměru 12 mm (3). K řádnému utěsnění použijte elastomerní ploché těsnění, které se dodává jako příslušenství (1).

B

Připojte plynovou varnou desku pomocí ohebné ocelové hadice (2).
Také v tomto případě použijte k řádnému utěsnění elastomerní ploché těsnění, které se dodává jako příslušenství (1).

Musíte dodržet platné předpisy pro plynové systémy.

Až dokončíte připojení, zkontrolujte těsnost pomocí mýdlové vody.

Elektrické zapojení

Varná deska FRANKE se dodává s trojžilovým napájecím kabelem s volnými svorkami.

Ujistěte se, že parametry elektrické instalace v domácnosti (napětí, maximální příkon a proud) jsou slučitelné s parametry spotřebiče.

Pokud má být spotřebič trvale připojen k napájení:

Nainstalujte zařízení umožňující odpojení od napájení s takovou vzdáleností mezi kontakty, která zaručuje úplné odpojení v podmínkách přepětí kategorie III (3 mm).

Zajistěte následující podmínky:

- Parametry síťového napájení v domě (napětí, maximální příkon a proud) jsou kompatibilní s parametry vaší varné desky FRANKE.

- Sítová zástrčka a zásuvka jsou vhodné pro proud 16 A.

- Sítová zástrčka a zásuvka jsou ve snadném dosahu a jsou umístěny tak, aby při zasunování nebo vytahování zástrčky nebyla přístupná žádná část pod napětím.

- Sítovou zástrčku lze bez obtíží zasunout do zásuvky a je přístupná s namontovaným spotřebičem.

- Spotřebič se po montáží do pracovní desky neopírá o zástrčku.

- Při výměně napájecího kabelu se použije kabel typu H05RR-F 3 x 0,75 mm ^2 pro čistě plynové varné desky.

- V jedné síťové zástrčce nejsou připojeny svorky dvou spotřebičů.

- Dodržuje se polarita volných svorek (modrá = nulový vodič = (1) / žlutozelená = zem = (2) / hnědá = fáze = (3)).

Výměna trysek

Důležité: Všechny spotřebiče jsou z výroby nastaveny na zemní plyn (G20).

Pokud se má používat jiný typ plynu, vyměňte trysky podle tohoto postupu:

Odstraňte rošty, víčka hořáků a rozdělovače plamene.
Odšroubujte trysky a vyměňte je za dodaný typ, který je vhodný pro váš přívod plynu; ujistěte se, že značení odpovídá údajům v tabulce.
Namontujte rozdělovače plamene, víčka hořáků a rošty zpět na svá místa.

Tyto hořáky nevyžadují seřizování.

Zpřístupnění varné desky

Chcete-li zpřístupnit desku s funkčními částmi, postupujte takto:

Odstraňte rošty, víčka hořáků a rozdělovače plamene.
Odstraňte otočné ovladače tak, že je stáhnete z kolíků.
Odstraňte šrouby, které drží hořáky na varné desce.
Zvedněte varnou desku.

Důležité: Při přestavování spotřebiče na jiný typ plynu umístěte odpovídající nálepku (dodávanou jako příslušenství) na příslušné místo na typovém štítku. V případě provozu se zkapalněným plynem (G30 nebo G31) je nutné úplně zašroubovat stavěcí šroub na seřizování minimálního plamene. Tyto spotřebiče se dodávají v provedení kat. II 2H3+.

OPRAVY

Pokud se poškodí napájecí kabel, musí být vyměněn výrobcem, servisem nebo podobně kvalifikovanou osobou, aby se předešlo veškerým rizikům.

Výstraha!

▷ Než přistoupíte k jakýmkoli opravám spotřebiče, odpojte napájení.

TECHNICKÉ ÚDAJE

Viz typový štítek umístěný na spodní straně produktu.

Označení produktu

Plynová kategorie spotřebiče: II 2H3+

Model: FH CR 301 1TC, FH CR 302 2G, FH CR 604 4G, FH CR 755 4G,

FH CR 905 4G, FH CR 1204 3G

Tento spotřebič vyhovuje následujícím směrnicím ES: 90/396/EHS (Plyn)

Další informace o technických údajích jsou k dispozici na stránkách: www.franke.com

Hodnoty výkonu hořáků

Hořák Jmenovitý výkon (kW) Snížený výkon (kW)

TC 4 1,8

R 3 0,7

SR 1,75 0,45

SR PLUS 1,9 0,45

AUX 1 0,3

Hodnoty výkonu hořáků

Hořák Jmenovitýprůtok G20( m^3/h )		Trysky G2020 mbar(100/mm)	JmenovitýprůtokG30/G31(g/h)	TryskyG30/G3128-30/37 mbar(100/mm)
TC 0,381 E (2x1,01) + I		(1x0,68)	291	E (2x0,68) + I(1x0,46)
R	0,286	1,28	218	0,87
SR	0,167	1,03	127	0,67
SRPLUS	0,181	1,06	138	0,69
AUX	0,095	0,78	73	0,5

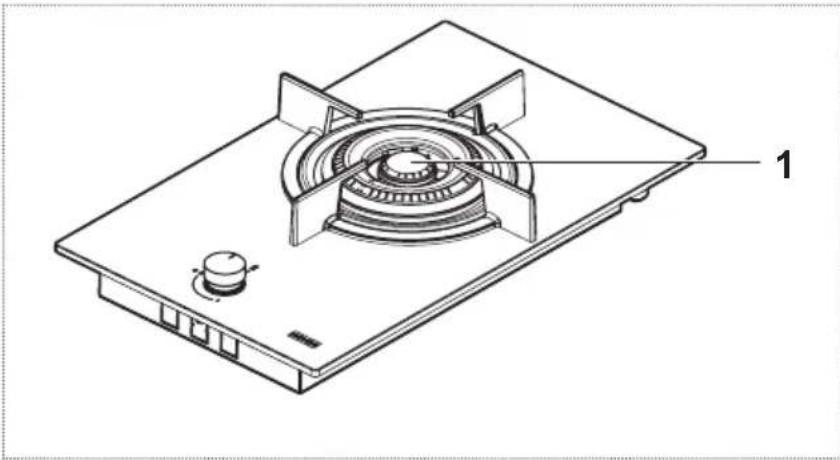

FH CR 301 1TC

Parametr Hodnota Rozměry (mm)

Pracovní rozměry (Š x H) - 310 x 510

Celkový instalovaný jmenovitý tepelný výkon 4,00 kW

Celkový jmenovitý průtok - plyn G20 0,381 m

^3/h

Celkový jmenovitý průtok - plyn G30/G31 291 g/h

Vzduch potřebný pro spalování

8,00

(2 m³/h na kW instalovaného

jmenovitého tepelného výkonu)

Parametr	Symbol	Hodnota	Jednotky
Hmotnost spotřebiče (hrubá/čistá)	M	7,5 / 6,5	kg
Počet hořáků		1
Zdroj tepla každého hořáku		Plyn

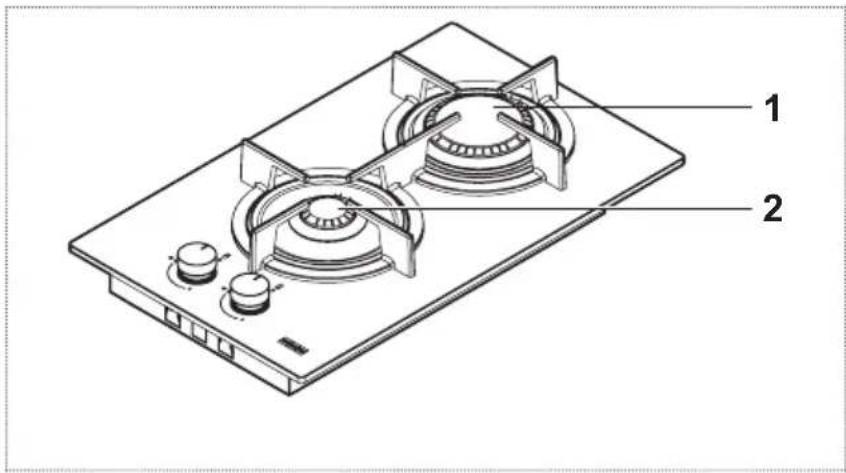

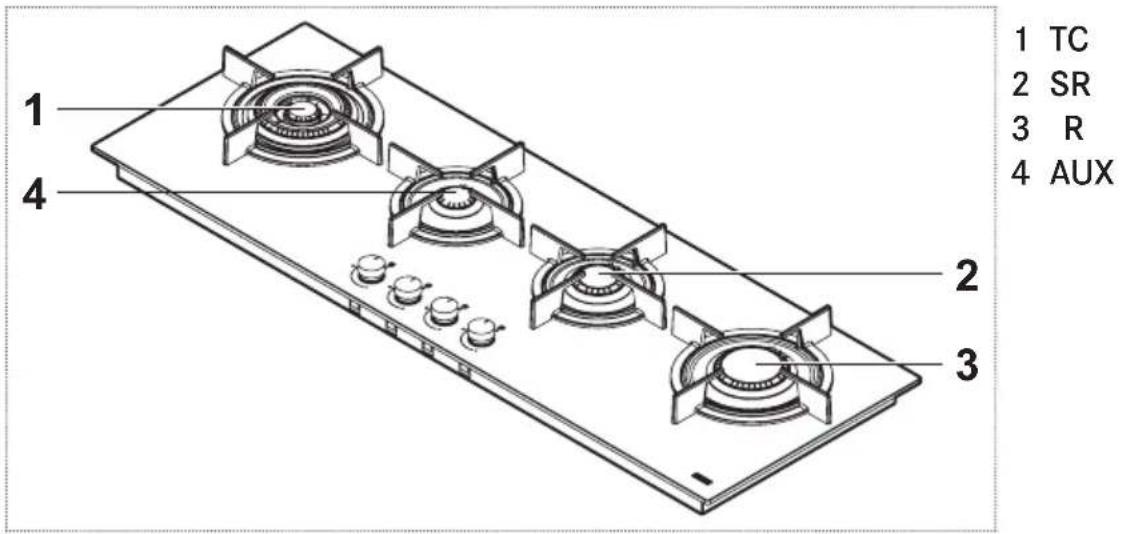

FH CR 302 2G

Parametr Hodnota Rozměry (mm)

Pracovní rozměry (Š x H) - 310 x 510

Celkový instalovaný jmenovitý tepelný výkon 4,00 kW

Celkový jmenovitý průtok - plyn G20 0,381 m

^3/h

Celkový jmenovitý průtok - plyn G30/G31 291 g/h

Vzduch potřebný pro spalování

8,00

(2 m³/h na kW instalovaného

jmenovitého tepelného výkonu)

Parametr	Symbol	Hodnota	Jednotky
Hmotnost spotřebiče (hrubá/čistá)	M	7,5 / 6,5	kg
Počet hořáků		2
Zdroj tepla každého hořáku		Plyn

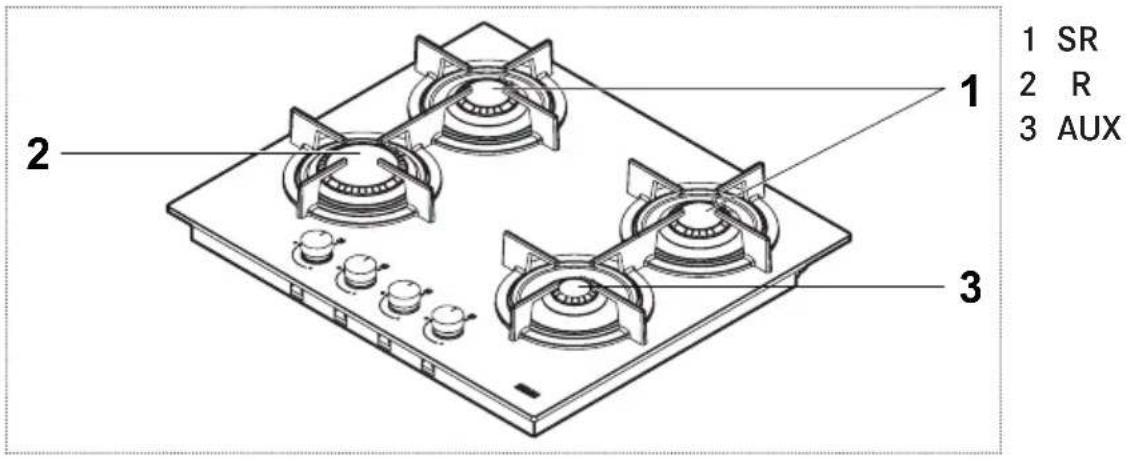

FH CR 604 4G

Parametr Hodnota Rozměry (mm)

Pracovní rozměry (Š x H) - 590 x 510

Celkový instalovaný jmenovitý tepelný výkon 7,50 kW

Celkový jmenovitý průtok - plyn G20 0,715 m

^3/h

Celkový jmenovitý průtok - plyn G30/G31 545 g/h

Vzduch potřebný pro spalování

15,00

(2 m³/h na kW instalovaného

jmenovitého tepelného výkonu)

Parametr	Symbol	Hodnota	Jednotky
Hmotnost spotřebiče (hrubá/čistá)	M	14 / 12	kg
Počet hořáků		4
Zdroj tepla každého hořáku		Plyn

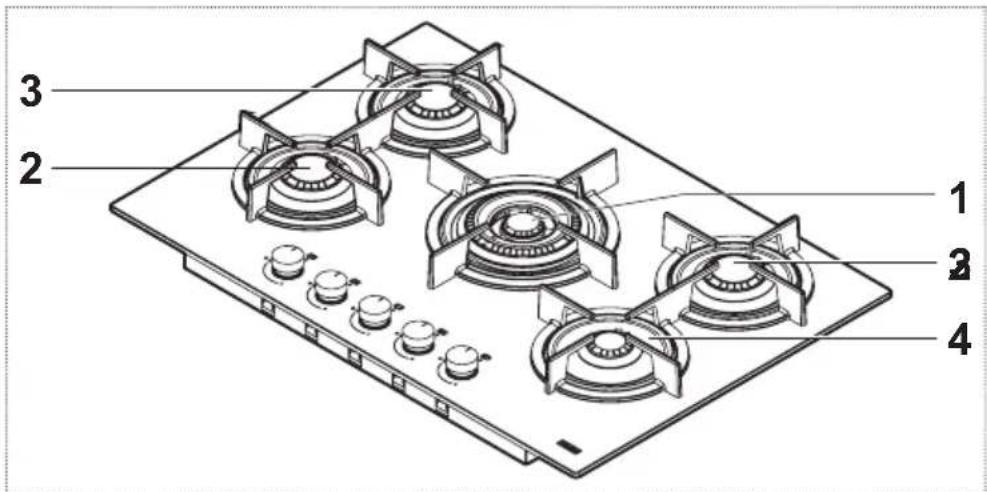

FH CR 755 4G TC

1 2 3 4

Parametr Hodnota Rozměry (mm)

Pracovní rozměry (Š x H) - 750 x 510

Celkový instalovaný jmenovitý tepelný výkon 10,55 kW

Celkový jmenovitý průtok - plyn G20 1,005 m

^3/h

Celkový jmenovitý průtok - plyn G30/G31 767 g/h

Vzduch potřebný pro spalování

21,10

(2 m³/h na kW instalovaného

jmenovitého tepelného výkonu)

Parametr	Symbol	Hodnota	Jednotky
Hmotnost spotřebiče (hrubá/čistá)	M	18 / 15,5	kg
Počet hořáků		5
Zdroj tepla každého hořáku		Plyn

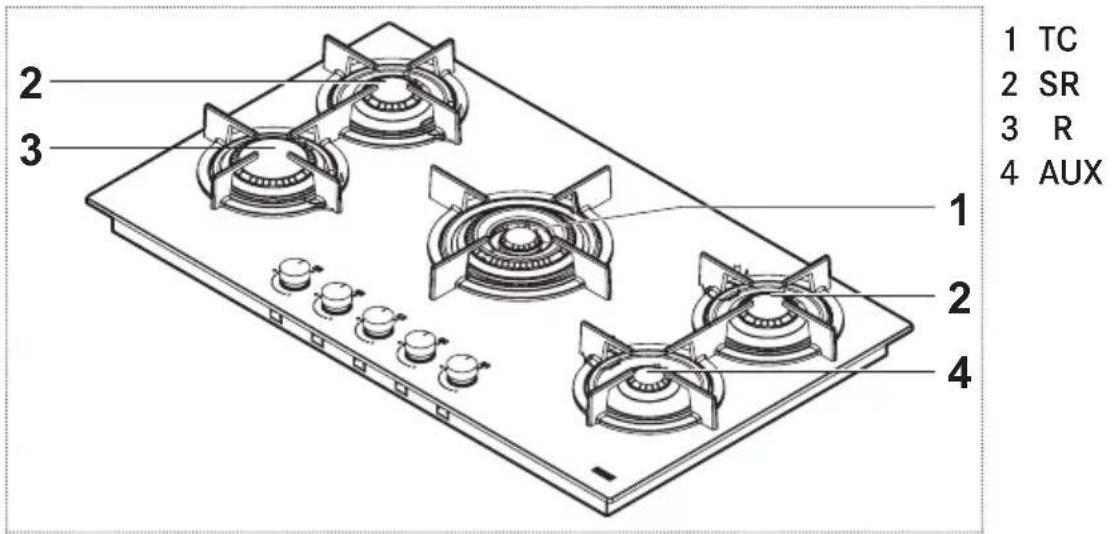

FH CR 905 4G TC

Parametr Hodnota Rozměry (mm)

Pracovní rozměry (Š x H) - 880 x 510

Celkový instalovaný jmenovitý tepelný výkon 11,50 kW

Celkový jmenovitý průtok - plyn G20 1,096 m

^3/h

Celkový jmenovitý průtok - plyn G30/G31 836 g/h

Vzduch potřebný pro spalování

23,00

(2 m³/h na kW instalovaného

jmenovitého tepelného výkonu)

Parametr	Symbol	Hodnota	Jednotky
Hmotnost spotřebiče (hrubá/čistá)	M	19,5 / 17,5	kg
Počet hořáků		5
Zdroj tepla každého hořáku		Plyn

FH CR 1204 3G TC

Parametr Hodnota Rozměry (mm)

Pracovní rozměry (Š x H) - 1180 x 410

Celkový instalovaný jmenovitý tepelný výkon 9,75 kW

Celkový jmenovitý průtok - plyn G20 0,929 m

^3/h

Celkový jmenovitý průtok - plyn G30/G31 709 g/h

Vzduch potřebný pro spalování

19.50

(2 m ^3 /h na kW instalovaného

jmenovitého tepelného výkonu)

Parametr	Symbol	Hodnota	Jednotky
Hmotnost spotřebiče (hrubá/čistá)	M	24 / 18,5	kg
Počet hořáků		4
Zdroj tepla každého hořáku		Plyn
