用户手册 Music Amplifier BOSE

请阅读并保留所有安全、安全性和使用说明。 Bose Corporation 在此声明，本产品严格遵守 2014/53/EU 指令和其他所有适用的欧盟指令要 求中的基本要求和其他相关规定。符合声明全文载于：www.Bose.com/compliancewww.Bose.com/compliance 本产品符合所有适用的 2016 电磁兼容性法规和所有其他适用的英国法规。符合声明全文 载于：www.Bose.com/compliancewww.Bose.com/compliance Bose Corporation 在此声明，本产品严格遵守 2017 无线电设备法规的基本要求和所有其他适 用的英国法规。符合声明全文载于：www.Bose.com/compliancewww.Bose.com/compliance

请勿堵塞任何通风口。请按照制造商的说明安装。 只能使用制造商指定的附件/配件。 任何维修事宜均请向合格的人员咨询。如果设备有任何损坏，均需进行维修，例如电源线或插 头受损、液体溅入或物体落入设备内、设备受雨淋或受潮、不能正常工作或跌落。

此符号表示产品外壳内存在未绝缘的危险电压，可能会造成触电危险。 此符号表示产品指南中提供了重要的操作和维护说明。 包含小部件，可能会导致窒息。不适合 3 岁以下的儿童使用。 本产品为钢化玻璃表面。务必谨慎，避免撞击。如果发生破裂，请在处理碎玻璃时多加

• 为了减少火灾或电击危险，请勿使本产品暴露在雨中，被液体淋溅、喷洒，或暴露在潮湿环 境中，也不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。

• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上

• 如果将电源插头或设备耦合器作为断路设备，那么此类断路设备应当保持可随时恢复工作的

• 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如 何安装支架，请联系合格的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。3

如果不是在上述表面上安装，请联系专业安装人员。

• 由于有通风需求，Bose 不推荐将本产品放置在有限的空间中，比如墙洞或封闭式橱柜。

• 请勿放置或安装在任何热源旁，例如壁炉、暖气片、热调节装置、火炉或可产生热量的其他

• 为减少火灾风险，请勿在本产品下方放置任何加热或烹饪设备。

注意： 本设备已经过测试，符合 FCC 规则第 15 部分有关 B 类数字设备的各项限制。这些限制性 规定旨在防范安装在住宅中的设备产生有害干扰。本设备产生、使用并可能发散无线射频能 量，如果不按照指示安装和使用，则可能会对无线电通讯造成有害干扰。然而，按照指示安装 也不能保证某些安装不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可通 过关闭和打开本设备来确定），用户可尝试采取以下一种或多种措施来纠正干扰：

• 将本设备和接收器的电源线插入不同线路上的插座中。

• 请咨询经销商或有经验的无线电/电视技术人员以获得帮助。 未经 Bose Corporation 明确批准，擅自更改或改装本设备会使用户操作本设备的权利失效。

本设备符合 FCC 规则第 15 部分规定和加拿大 ISED 免许可证 RSS 标准。本设备工作时应满足下列

两项要求：(1) 本设备不会造成有害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能造成

本设备符合为公众阐明的 FCC 和加拿大 ISED 辐射限制。您在安装和操作本设备时，身体应距离 辐射体至少 20 cm。此发射器不能与其他天线或发射器位于同一地点或与这些设备一起使用。 本设备运行于 5150 - 5250 Mhz 且只能在室内使用，以减少可能对同信道移动卫星系统产生的有害

工作频段 2400 至 2483.5 MHz、5150 至 5350 MHz 和 5470 至 5725 MHz。 最大传输功率低于 20 dBm EIRP。 最大传输功率低于规定限值，因此无需 SAR 测试或根据适用法规豁免。 此设备在下表中列出的所有欧盟成员国中运行于 5150 至 5350 MHz 频率范围时，仅限室内使用。 比利时 丹麦 爱尔兰 北爱尔兰 法国 塞浦路斯 斯诺伐克 匈牙利 奥地利 瑞典 保加利亚 德国 葡萄牙 萨尔瓦多 克罗地亚 拉脱维亚 立陶宛 马耳他 波兰 捷克 爱沙尼亚 芬兰 西班牙 意大利 罗马尼亚 卢森堡 荷兰 塞拉利昂 此标志表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门回收利用。适当的处 理和回收有助于保护自然资源、人类健康以及自然环境。想了解更多有关本产品的处理 和回收信息，请与当地民政部门、废弃物处理服务机构或出售本产品的商店联系。5

低功率射頻器材技術規範 取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大 功率或變更原設計之特性及功能。低功率射頻器材之使用不得影響飛航安全及干擾合法通信； 經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前述合法通信，指依電 信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波 輻射性電機設備之干擾。

根据能源相关产品的生态设计要求指令（2009/125/EC）和 2020 年能源相关产品和能源信息（修订） （欧盟出口）生态设计条例，本产品符合下列规范或文件：条例 (EC) 1275/2008 号（根据条例 (EU) 801/2013 号修订）。该产品设备具有 HiNA 功能。

在 230V/50Hz 输入的情况下，指定电源模式

设备等待多长时间自动切换入模式 < 2.5 小时

20 分钟 在 230V/50Hz 输入的情况下，若所有有线网

活所有网络将启用待机模式。 Wi-Fi：要取消激活流程，请将细回形针插入放大器背面的 孔中，按住 2 秒，直到放大器背面的灯闪烁白色光 3 次。 Bluetooth ：要取消激活流程，请清除 Bluetooth

(PBDE) 印刷电路板 X O O O O O 金属零件 X O O O O O 塑料零件 O O O O O O 扬声器 X O O O O O 线缆 X O O O O O 此表格符合 SJ/T 11364 条款。 O： 表示此零件中所有同类物质包含的有毒或有害物质低于 GB/T 2 6572 中的限定要求。 X： 表示此零件使用的同类物质中至少有一种包含的有毒或有害物质高于 GB/T 26572

台湾 BSMI 限用物质含有情况标示 设备名称：放大器，型号：437308

”表示限用物质的百分比含量未超出参考值。 注意 2：“

”表示限用物质属于豁免项目范围。 生产日期：序列号中第八位数字表示生产年份；“2”表示 2012 年或 2022 年。 中国进口商：博士视听系统（上海）有限公司，上海市闵行区古岱路 2337 号 D 座 6 层，201100 欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥进口商：Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 电话：[phone] 台湾进口商：Bose 台湾分公司 (H.K.)，台湾台北市民生东路 3 段 10 号 9F 10480 电话：[phone] 英国进口商：Bose Limited、Bose House、Quayside Chatham Maritime、Chatham、Kent、ME4 4QZ， UnitedKingdom 输入额定值：100 - 240V 50/60Hz, 240W CMIIT ID 位于产品底部的标签上。7

请填写以下内容，留作记录 序列号和型号位于产品底部的标签上。 序列号： _______________________________________________________________________ 型号：437308 请将收据与用户指南存放在一处。现在是您注册 Bose 产品的好机会。 您可以访问 worldwide.Bose.com/ProductRegistrationworldwide.Bose.com/ProductRegistration 轻松完成此操作。

本产品能够接收由 Bose 提供的自动安全性更新。要接收自动安全性更新，您必须完成 Bose Music 应用中的产品设置流程并将产品连接至互联网。如果您没有完成设置流程， 您需要自行安装 Bose 届时提供的安全性更新。 Amazon、Alexa、Amazon Music 和所有相关徽标均为 Amazon.com, Inc. 或其子公司的商标。 Apple、Apple 徽标、Apple Music 以及 AirPlay 是 Apple Inc. 在美国和其他国家注册的商标。 使用“Apple 专用”标记表示此附件的设计专门用来与标记中认定的技术配合使用，并且通过了 开发商的认证，符合 Apple 的性能标准。 Bluetooth ® 文字标记和徽标是由 Bluetooth SIG, Inc. 所拥有的注册商标，Bose 公司根据许可规定使用

Google、Google Play 和 Chromecast built-in 是 Google LLC 的商标。 本产品包含 iHeartRadio 服务。iHeartRadio 是 iHeartMedia, Inc. 的注册商标。 此产品受 Microsoft 特定知识产权的保护。未经 Microsoft 许可，禁止在本产品范围外使用或传播此

Pandora 是 Pandora Media, Inc. 的商标或注册商标，未经许可，不得使用。 本产品采用了 Spotify 软件，所需第三方许可见：www.spotify.com/connect/third-party-licenseswww.spotify.com/connect/third-party-licenses Spotify 是 Spotify AB 公司的注册商标。 USB Type-C® 和 USB-C® 是 USB 应用者论坛的注册商标。 Wi-Fi 是 Wi-Fi Alliance® 的注册商标。 Bose、Bose Bass Module、Bose Music、Bose Music Amplifier、Bose Music 徽标、Bose Noise Cancelling Headphones、 QuietComfort、SimpleSync、SoundLink 以及 SoundLink Revolve 和 Virtually Invisible 均为 Bose Corporation 的商标。 Bose 公司总部：1-877-230-5639 ©2022 Bose Corporation。未经事先书面许可，不得复制、修改、发行或以其他方式使用本资料的 任何部分。8

SCH 要查看作为 Bose Music Amplifier 产品的组件随附的第三方软件包的许可披露：

2. 将一根 USB 线缆连接到放大器背面的 SERVICE（服务）连接器。

请确认包装箱中内含以下部件： Bose Music Amplifier

用于机架安装的机架螺钉（3 个） 用于机架安装的连接螺钉（3 个）

• 可能随附多条电源线。请选择适用于您所在地区的电源线。 注意： 如果放大器部分损坏，请勿使用。请联系 Bose 授权经销商或 Bose 客户服务处。

• 为了避免干扰，应使其他无线设备原理放大器 0.3 – 0.9 m。

• 为了实现最佳性能，放大器应放置在通风良好的地方。

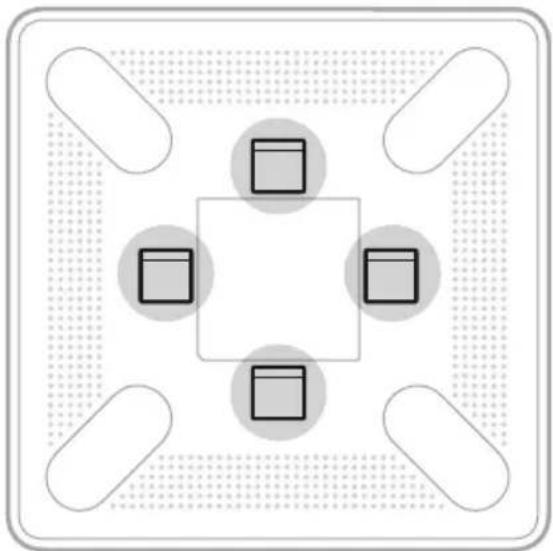

• 安装在机架上时，请确保机架安装箭头和四个标签朝向机架的正面（见第 55

• 在机架上安装多个放大器时，请为每个放大器使用单独的机架。

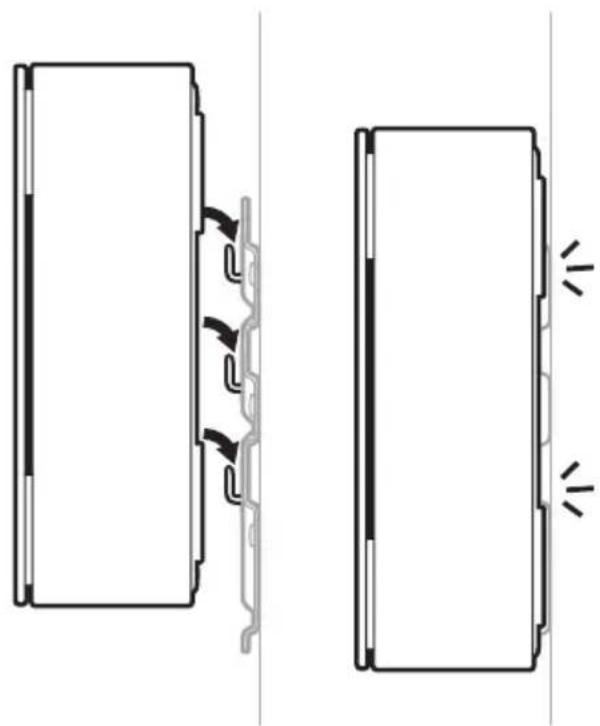

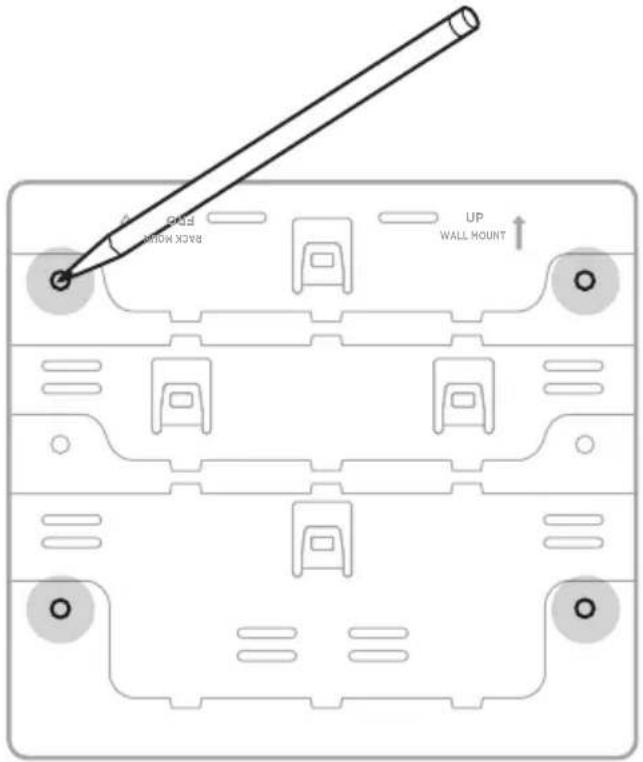

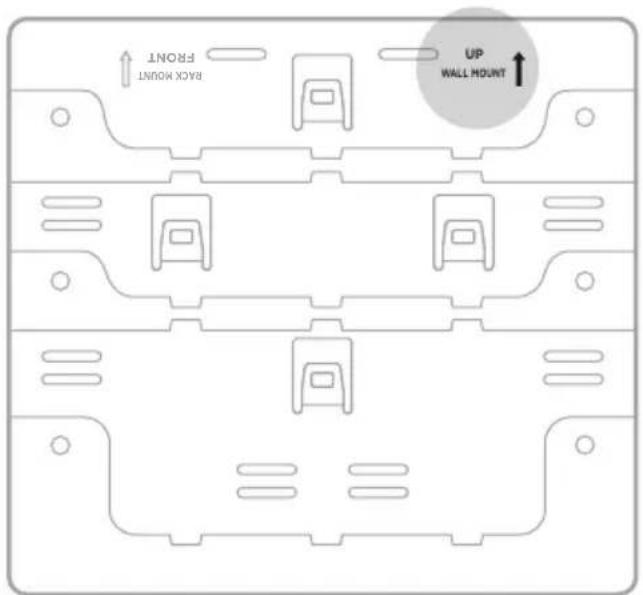

• 当安装在墙壁上时，确保墙壁安装的箭头和四个翼片朝上（请参见 第 57 页）。

• 将放大器放置在最高环境温度不高于 104°F ( 40°C)

• 放大器的背面与任何其他表面至少要有 7.6 2-15.24 cm 的距离。不要阻挡放大器背

• 请勿将放大器放在完全封闭的区域。否则可能会影响性能。

• 两对扬声器各需要最少 8 欧姆。 小心： 仅可使用未通电的扬声器。请勿连接任何品牌或型号的通电扬声器。否则可

在连接扬声器之前，请将扬声器放置在其固定位置，并确保将放大器从交流（市电）

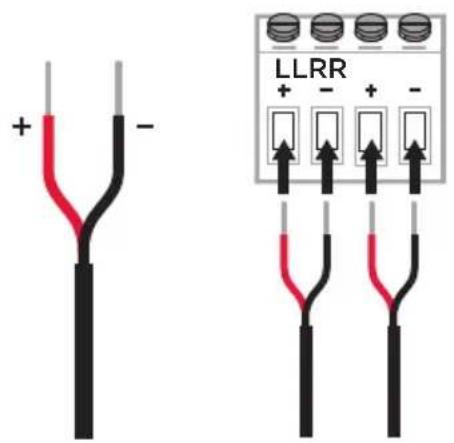

• 有标记（条纹、凸纹或彩色）的线连接到正极 (+) 端子。

a. 将左扬声器有标记的线插入 L+ 正极端子，无标记线插入 L – 负极端子。 b. 将右扬声器有标记的线插入 R+ 正极端子，无标记线插入 R – 负极端子。 L L R R17

3. 使用小型平头螺丝刀顺时针拧紧端子上的螺丝以固定线缆。

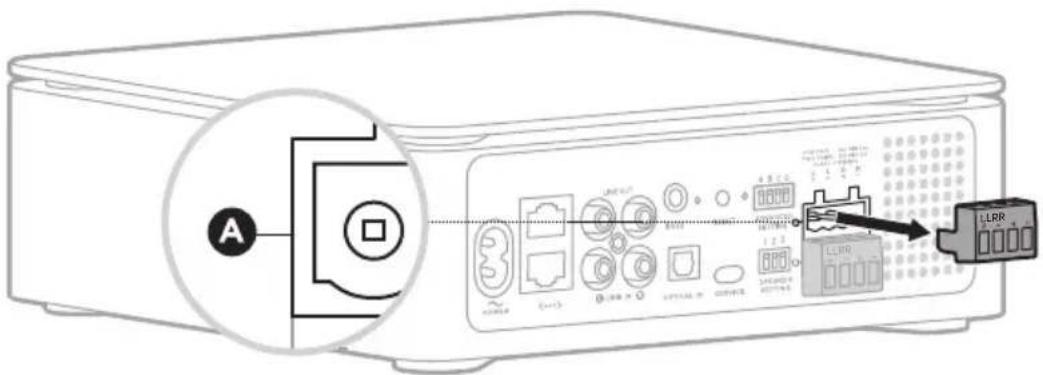

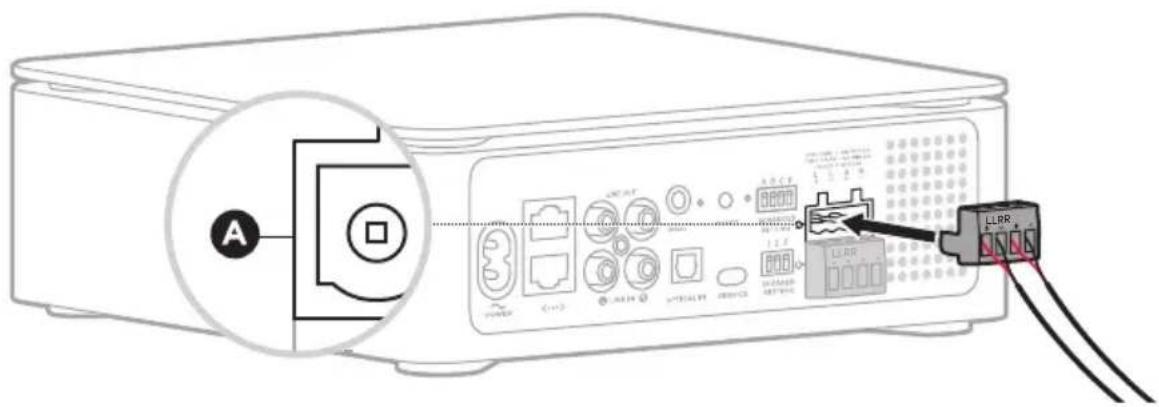

4. 将接线端子 A 重新插入 SPEAKERS OUT 端口。

L L R R L L R R L L R R

5. 将扬声器连接线的另一端连接到您的扬声器。

有关说明，请参考扬声器的联机用户指南。 注意： 使用硅填隙材料，如 RTV 胶黏剂（可在本地五金店购买）保护室外扬声器 连接的所有接线。18

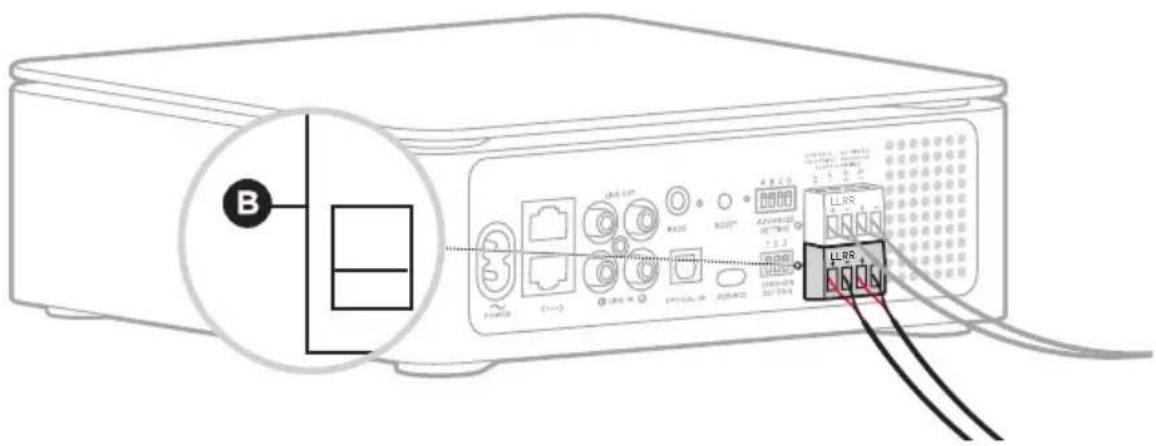

您可以将最多两对扬声器连接到放大器上，以获得更完整的声音。 要连接第二对扬声器，请使用接线端子 B 并重复第 16 页上的“连接扬声器”

L L R RL L R R L R R 注意： 为了获得最佳的音质和平衡的音量，在连接两对扬声器时，它们应该是同一 型号的扬声器，因为同一 EQ 设置将应用于两对扬声器。19

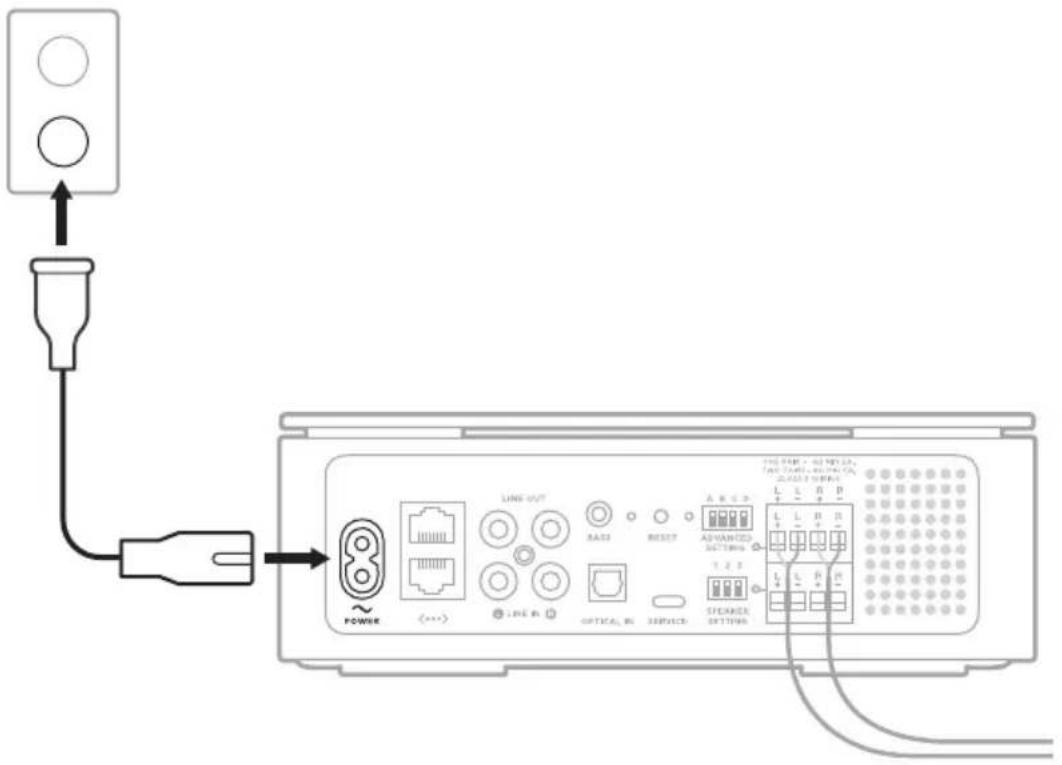

1. 将电源线连接到放大器背面的 POWER 端口。

2. 将电源线的另一端插入交流（市电）电源插座。

• 如果放大器已设置并设置为主放大器（默认），则放大器背面的指示灯会常亮

• 如果放大器已设置为辅助放大器，则放大器背面的指示灯会常亮绿色。

音频停止且 20 分钟没有按任何按钮后，放大器将切换至网络待机状态。要将放大器 从网络待机状态唤醒，可使用移动设备上的 Bose Music 应用播放或恢复音频，或重

SCH BOSE MUSIC 应用设置 您可在任何移动设备（例如智能手机或平板）上通过 Bose Music 应用设置和控制放 大器（请见第 22 页）。 您可以使用该应用流式传输音乐、添加音乐服务、探索网络广播站、设置和更改预 设、使用语音助手、管理主放大器设置，并获得更新和新功能。 注意： 如果您已为其他 Bose 产品创建了 Bose Music 帐户，请将放大器添加到您的现 有帐户（请见第 21 页）。 下载 BOSE MUSIC 应用

1. 在移动设备上，下载 Bose Music 应用。

2. 按照应用程序的说明来设置放大器。21

SCH 已有 BOSE MUSIC 应用用户 将主放大器添加至已有帐户 要添加 Bose Music Amplifier，请打开 Bose Music 应用并添加放大器。

• 您只能使用 Bose Music 应用添加一个主放大器。辅助放大器不显示在您的网络或 Bose Music 应用程序中。

• 要在多个扬声器上同时播放相同的音频，您可以使用 Bose Music

组合在一起。您可以从主页访问该选项。有关更多信息，请访问： support.Bose.com/BMAGroupingsupport.Bose.com/BMAGrouping 连接到不同的 WI-FI 网络 如果您的网络名称或密码已更改或者如果您想要更改或添加另一个网络，请连接到

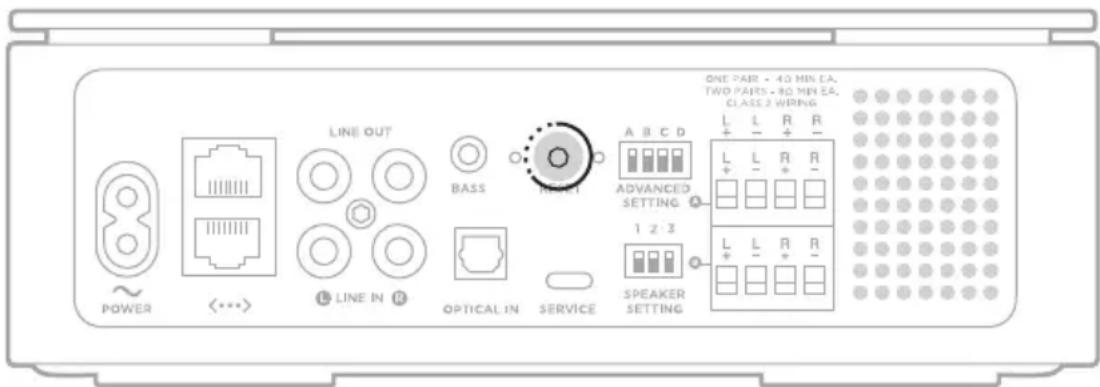

1. 按住复位按钮 5 秒钟，直到放大器背面的灯缓慢闪烁琥珀色。

2. 打开移动设备上的 Wi-Fi 设置。

3. 选择 Bose Music Amplifier。

4. 打开 Bose Music 应用并根据应用说明操作。22

放大器最多可以支持两对扬声器。可以将其设置为主放大器（默认）或辅助放大器 （请见第 27 页）。 主放大器使用 Wi-Fi 连接或以太网电缆（不提供）连接到您的网络。可以使用 BoseMusic 应用、移动设备或连接到您网络的支持语音助理的设备来进行控制。 辅助放大器使用 RC A 音频电缆连接到主放大器，并接收主放大器的音频输出。辅助 放大器播放的音频与主放大器相同，但不在网络、Bose Music

示，只能播放 LINE IN 端口的音频。 您可以将最多四个辅助放大器连接到主放大器上，以获得最佳的音质。可以根据环 境的位置或大小，要给多少个扬声器供电，或者要让音频在哪里播放，来配置这些

• 为了获得最佳音质和平衡的音量，在连接辅助放大器和主放大器时，应该使用相 同的扬声器型号且每个放大器的扬声器数量相同。

• 根据您的环境，在不影响性能的情况下可以将四个以上的辅助放大器连接到主放

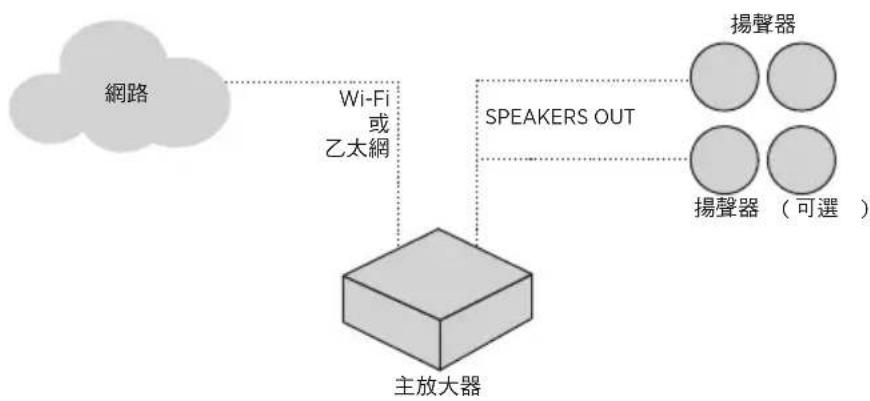

使用案例 1 在同一空间控制最多两对扬声器，扬声器播放相同的音频，几乎没有延迟。 Wi-Fi

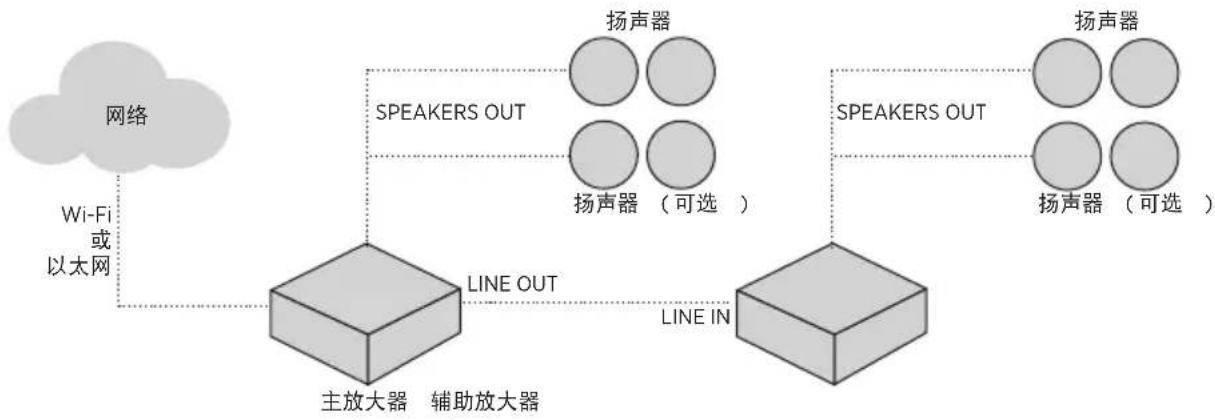

使用案例 2 在一个较大的空间内控制多对扬声器，所有扬声器同时打开和关闭，播放相同的音

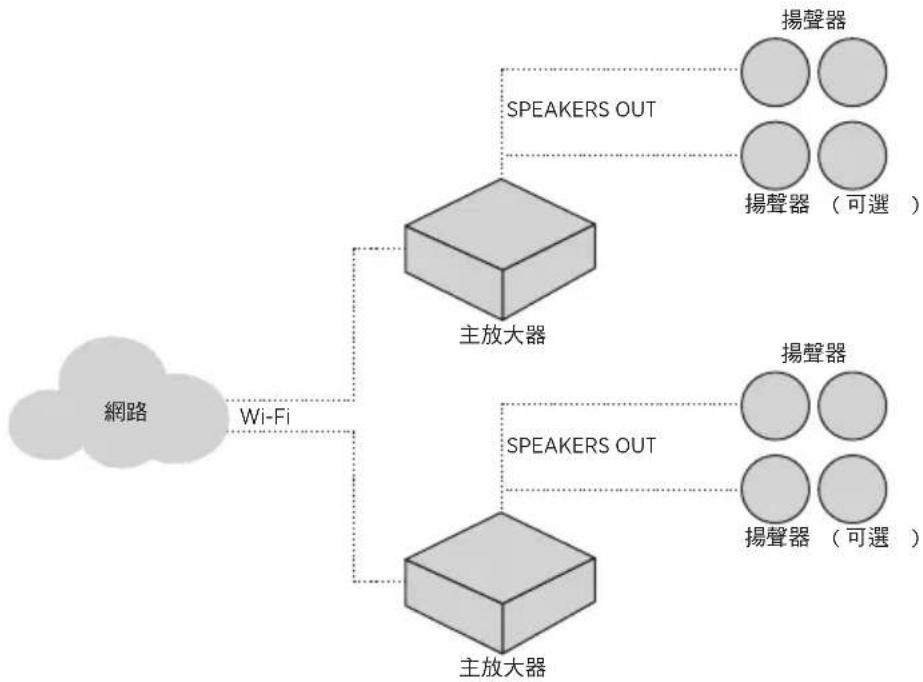

使用案例 3 独立控制多个系统（放大器和扬声器），每个系统播放不同的音频。 Wi-Fi

• 主放大器也可以使用以太网电缆连接到您的网络（请参见第 24 页）。

• 为了获得最佳的音质和平衡的音量，在连接多对扬声器时，应该是同一型号的扬 声器，因为这些扬声器将使用相同的 EQ 设置。

• 要在所有扬声器上同时播放相同的音频，为了获得最佳音质，请使用 Bose Music 应用将主放大器组合在一起。您可以从主页访问该选项。有关更多信息，请访问： support.Bose.com/BMAGroupingsupport.Bose.com/BMAGrouping24

SCH 您可以使用 Bose Music 应用或以太网电缆（不提供）将主放大器连接到您的网络。 使用 BOSE MUSIC 应用连接 要使用 Bose Music 应用将主放大器连接到您的网络，请参见第 20 页。

注意： 如果使用以太网电缆连接到网络，而没有使用 Bose Music 应用完成设置，

1. 在路由器上，将以太网电缆的一端连接到以太网端口。

2. 在主放大器上，将电缆的另一端连接到以太网端口。

您可以将一个额外的主放大器直接连接到路由器（请参见“使用以太网电缆连接”） 或直接连接到最初的主放大器。

1. 在主放大器上，将以太网电缆的一端连接到以太网端口。

2. 在额外的主放大器上，将电缆的另一端连接到以太网端口。

额外的主放大器连接主放大器连接辅助放大器

可以使用 RCA 音频电缆（未提供）将一个辅助放大器连接到主放大器或另一个辅助

注意： 您可以将最多四个辅助放大器连接到主放大器上，以获得最佳的音质。根据 您的环境，在不影响性能的情况下可以将额外的放大器连接到主放大器。

1. 在主放大器上，将音频电缆的白色连接器连接到白色 LINE OUT 端口，红色连接

2. 在辅助放大器上，将另一个白色连接器连接到白色 LINE IN 端口，红色连接器连

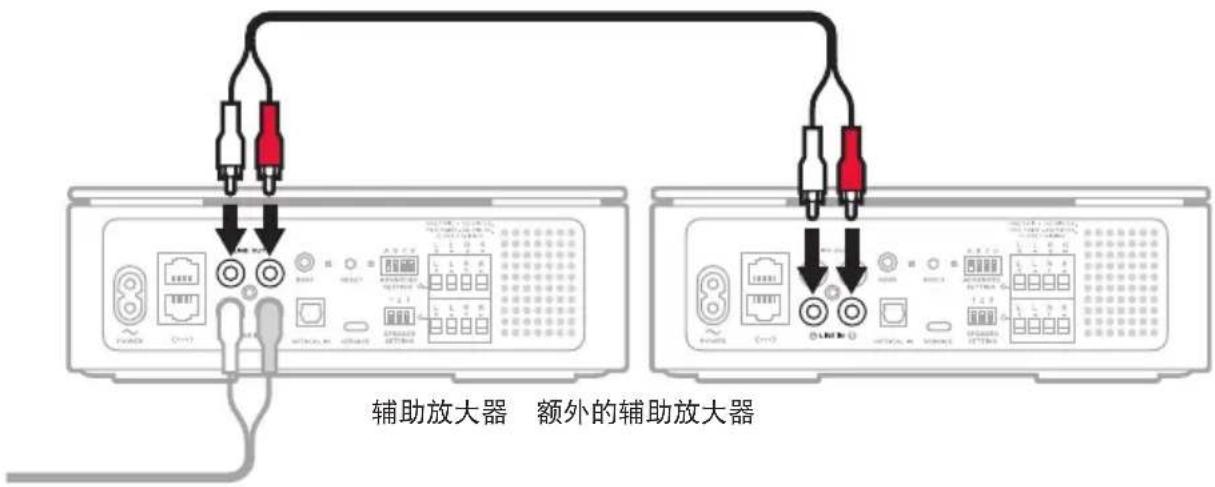

1. 在辅助放大器上，将音频电缆的白色接头连接到白色 LINE OUT 端口，红色接头

2. 在其他辅助放大器上，将另一个白色连接器连接到白色 LINE IN 端口，红色连接

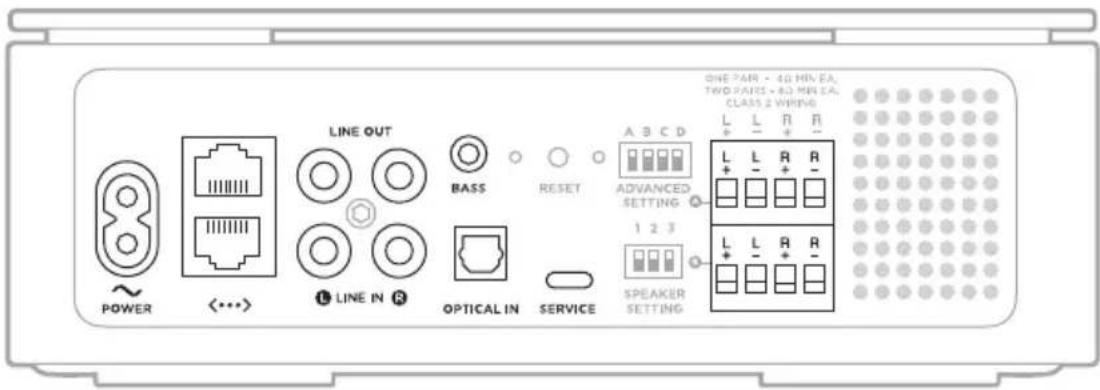

POWER 当交流电源线插入端口，并插入交流（市电）插座时，即可供电（请 参见第 19 页）。 可将主放大器连接到您的网络，或使用以太网电缆（未提供）将多个 主放大器连接在一起。请参见第 24 页。 LINE OUT LINE IN 可以使用 RC A 音频电缆（未提供）连接辅助放大器或外部信号源。 请参见第 61 页。 BASS 可以使用 3.5 mm 立体声音频线 （未提供）连接 Bose Bass Module。 请参见第 40 页。 OPTICAL IN 可以使用光缆（未提供）从外部音频源播放数字音频。请参见第 61 页。 SER VICE 用于维修的 USB Type-C® 端口。 SPEAKERS OUT 可以最多连接两对扬声器（请参见第 18 页）。放大器和扬声器设置

ADVANCED SETTING 开关的配置取决于音频的收听方式。要配置放大器，请将相应 的 ADVANCED SETTING 开关向下翻转。 模式 开关 位置 说明

A - 上 将放大器设置为主放大器。 注意： 可以使用 Bose Music 应用或以太网电 缆（未提供）将主放大器连接到您的 网络。请参见第 24 页。

• 使用 R CA 音频电缆将辅助放大器连接到

（或另一个辅助放大器），并在 LINE IN 端口播放主放大器的音频。

• 辅助放大器无法连接到您的网络，也不显 示在 Bose Music 应用中。 N/A

C - 下 将音频输出设置为单声道。 注意： 当扬声器相距较远时，最好使用单 声道。28

SCH 模式 开关 位置 说明 Line out：

D - 上 使用 Bose Music 应用控制音量。 注意： 该设置适用于主放大器的 LINE OUT 音频，并可通过辅助放大器听到。 Line out：

D - 下 使用带有音量控制的连接设备控制音量。

• 当音量固定时，不能使用 Bose Music

• 如果在放大器通电时翻转高级设置开关，放大器将复位。 放大器和扬声器设置29

您可以对 Bose 251 全天候扬声器或 Bose Virtually Invisible 791 扬声器应用自定义 EQ 设置。对于所有其他扬声器，则使用默认的 EQ 设置。 要将自定义 EQ 设置应用于您的 Bose 251 全天候扬声器或 Bose Virtually Invisible 791

扬声器，请将相应的 SPEAKER SETTING 开关翻下。要将默认的 EQ 设置应用于所有

• 如果使用上表所示以外的任何组合，将使用默认的 EQ 设置。30

SCH GOOGLE 助理 放大器与连接到您的网络的支持 Google 助理的设备兼容。只需使用 Google 的语音

先说“Ok Google”（嗨， Google），然后说出您的 < 放大器名称 > 请求。例如，尝试 播放您喜欢的音乐。只要说“Ok Google, play My Workout playlist on Family Room.” （嗨，Google，在家中播放我的锻炼播放列表）。

ose Music 应用中指定的放大器名称。如果多个放大器使用相同的名 称，则使用 Google 助理应用中指定的名称，或更改其在 Bose Music 应用中的名称。

• 无法提供所有语言的 Google 助理，也无法在所有国家/地区提供 Google 助理。

• 有关 Google 助理功能的更多信息，请访问： https://support.google.com/assistanthttps://support.google.com/assistant AMAZON ALEXA 如果您有独立的 Alexa Built-In 设备连接到您的网络，您可以在该设备上用语音命令 控制放大器。要设置语音控制，请启用该技能，并将您的 Alexa 账户连接到 Bose 账 户。然后要求 Alexa 播放音乐。 先说“Alexa” ，然后说出您的 < 放大器名称 > 请求 。例如，尝试播放您喜欢的音乐。 只要说“Alexa, play My Workout playlist on Family Room.”（ Alex a，在家中播放我的

• 确保说出您在 Bose Music 应用中指定的放大器名称。如果多个放大器使用相同的 名称，则使用 Alexa 应用中指定的名称，或更改其在 Bose Music 应用中的名称。

• 并非所有语言和国家/地区均可使用 Alexa。

• 有关 Alexa 功能的更多信息，请访问： https://www.amazon.com/usealexahttps://www.amazon.com/usealexa 使用语音助手31

SCH 使用 CHROMECAST 流传输音频 放大器包含有 Chromecast built-in。借助 Chromecast built-in，可通过简单地点击广 播按钮，从支持的应用流式传输音频。

• 要使用 Chromecast built-in，必须有 Wi-Fi 连接。

• 只需在您熟悉和喜爱的应用程序中点击广播按钮。不需要新的登录或下载。

• 在家里的任何地方，用您的手机搜索、播放、暂停和调高音量。

• 在播放时，您还可以继续使用您的手机做其他事 - 滚动浏览社交媒体

• 当您使用支持 Chromecast 的放大器进行多房间广播时，您可以在整个家中享受音乐。 娱乐无极限，一切尽在掌控之中 从 Pandora、Spotify 和 TuneIn 等流行音乐服务的数百万首歌曲选择您的所爱。 要启用 Chr omecast built-in，请使用 Bose Music 应用。您可以从“设置”菜单中访 问此选项。32

SCH 使用 AIRPLAY 流传输音频 您的放大器能够播放 AirPlay 2 音频，这样您可以快速将 Apple 设备的音频流传输到

• 要使用 AirPlay 2，您需要一台运行 iOS 11.4 或更高版本的 Apple 设备。

• Apple 设备和放大器必须连接到同一个 Wi-Fi 网络中。

• 关于 AirPlay 的信息，请访问： https://www.apple.com/airplayhttps://www.apple.com/airplay 从“控制中心”流传输音频

1. 在 Apple 设备上，打开“控制中心”。

1. 打开音乐应用（如 Apple Music）并选择要播放的曲目。

您可以将六个预设个性化为音乐库中您最喜欢的流式传输的音乐、电台、播放列表、 艺术家、专辑或歌曲。您可以轻触 Bose Music 应用中的一个按钮以随时访问音乐。

2. 播放音乐时，按住应用程序中的一个预设。

完成个性化预设后，在 Bose Music 应用中按下一个预设进行播放。34

Bluetooth 菜单通常在“设置”菜单中。

注意： 在 Bose Music 应用中查找您为放大器输入的名称。如果没有为放大器命

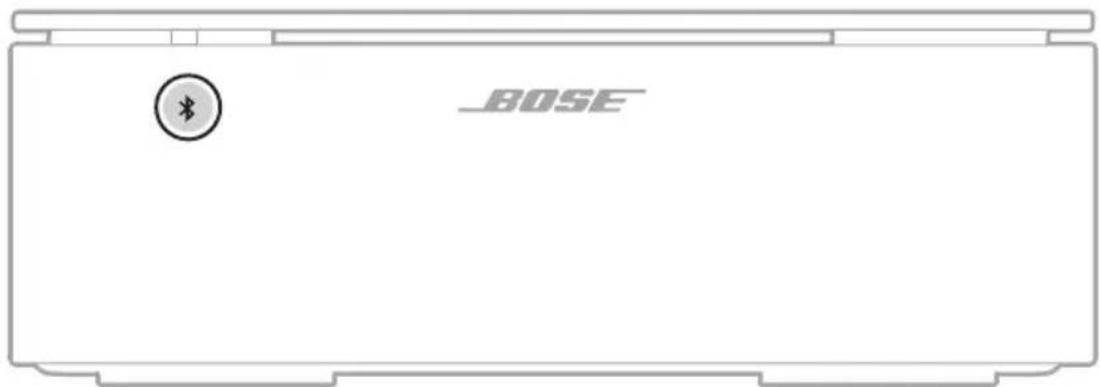

Bose Music Amplier 连接后，放大器前面的灯就会常亮蓝色，然后渐渐变暗。放大器名称显示在移动 设备列表中。35

使用 Bose Music 应用断开移动设备。 提示： 您也可在移动设备上使用 Bluetooth

• 请确保您的移动设备已启用 Bluetooth

• 设备必须在 9 m 的连接范围内且已打开电源。

放大器的设备列表最多可以保存八台设备。 注意： 一次只能播放一台设备的音频。

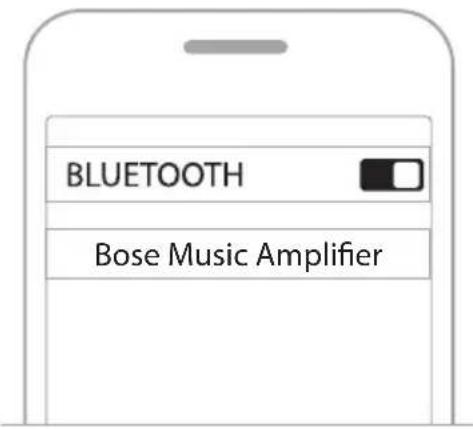

2. 从移动设备的设备列表中选择放大器。

注意： 请确保您的移动设备已启用 Bluetooth

10 秒，直到放大器前面的灯闪烁蓝色 3 次。

即清空所有设备。放大器已准备好连接（请见第 34 页）。36

放大器前面的灯显示移动设备的 Bluetooth

Bluetooth 和错误状态指示灯活动 系统状态慢闪蓝色光 准备连接到移动设备闪烁蓝色光 正在连接移动设备呈白色常亮，然后逐渐变暗 已连接至移动设备闪烁蓝色光 3 次 清除设备列表闪烁蓝色和红色 3 秒Bluetooth 连接停用（辅助）呈红色光常亮严重错误（硬件） - 联系 Bose 客户服务处注意： 放大器正面和背面的灯同时常亮红色。37

放大器背面的灯显示 Wi-Fi、电源和系统状态。 Wi-Fi、电源和系统状态 WI-FI 和电源状态

显示主放大器的 Wi-Fi 和电源状态。

慢闪琥珀色光 准备好进行 Wi-Fi 设置 常亮琥珀色光 正在设置 Wi-Fi 慢闪白色光 正在连接至 Wi-Fi 常亮白色光 已连接至 Wi-Fi

慢闪烁绿色光 正在接通电源 常亮绿色光 已接通电源38

闪烁红色光 3 次 重置完成 常亮琥珀色光 Wi-Fi 错误（主） - 联系 Bose 客户服务处 闪烁琥珀色光 4 次 非严重错误（网络连接错误或音频源错误）

严重错误（硬件） - 联系 Bose 客户服务处 注意： 放大器正面和背面的灯同时常亮红色。放大器状态

禁用/启用 WI-FI 功能 将细回形针插入放大器背面的孔中，按住 2 秒，直到放大器背面的灯闪烁白色光 3次。 注意： 禁用/启用 Wi-Fi 功能的同时也将禁用/启用 Bluetooth

放大器的过载保护功能会自动降低最大功率输出以避免放大器过热。如果放大器长 时间播放高音量或者安装在通风受限的位置，则可能发生这种情况。放大器冷却后 会自动恢复完全的最高输出。40

您可以使用 3.5 mm 立体声音频线（未提供）将 Bose Bass Module 连接到放大器上。

• 3.5 mm 音频线必须是立体声屏蔽电缆。

• 如果您没有 3.5 mm 音频线，请访问 Bose.com/BM500Bose.com/BM500 或 Bose.com/BM700Bose.com/BM700 购买

4.5 m 电缆。您也可以在当地电器商店购买此连接线。

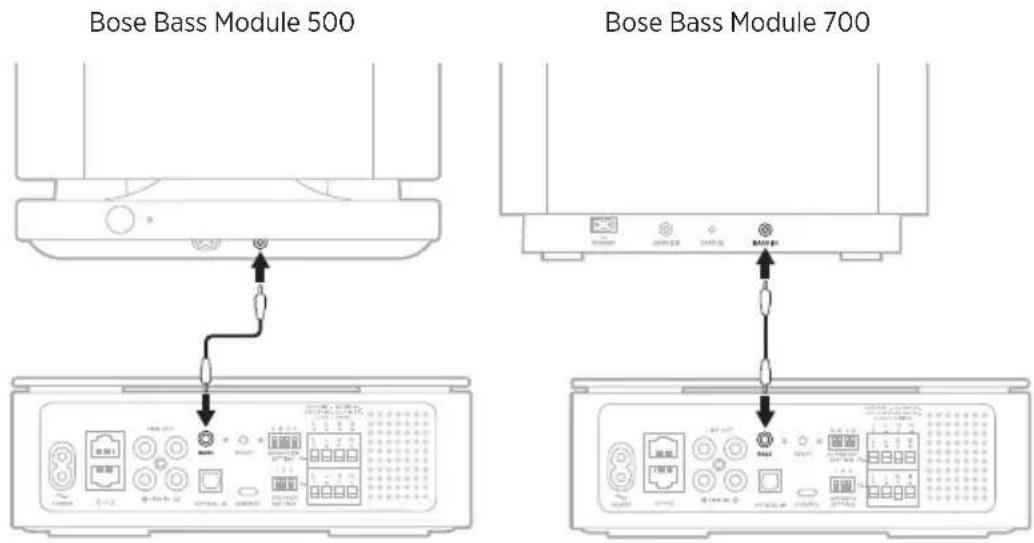

1. 在放大器上，将 3.5 mm 音频电缆的一端连接到 BASS 端口。

2. 将电缆的另一端连接到低音箱的 BASS IN 端口。

Bose Bass Module 500 Bose Bass Module 700 注意： 有关您的低音箱的更多信息，请参阅低音箱用户指南。请访问： Bose Bass Module 700： Bose.com/BM700Bose.com/BM700 Bose Bass Module 500：Bose.com/BM500Bose.com/BM500放大器状态 41

使用 SIMPLESYNC™ 技术连接 BOSE SOUNDLINK

BLUETOOTH 扬声器或 BOSE 耳机 使用 Bose SimpleSync™ 技术，您可以将某些 Bose SoundLink Bluetooth 扬声器或 Bose 耳机连接到放大器，以一种新的方式聆听音乐和电影。

个性化聆听体验：将 Bose 耳机连接到放大器，在不干扰他人的情况下聆听电视。 使用每个产品上的独立音量控制，在降低放大器音量或使之静音的同时，将耳机的音量保持在自己希望的水平。在另一个房间收听音频：通过将您的 Bose SoundLink Bluetooth 扬声器连接到放大器，即可在两间不同的房间同时收听同一首歌曲。注意： • SimpleSync™ 技术的 Bluetooth 连接范围为 9 m。墙壁和建筑材料可能会影响信号接收。根据您的环境，连接范围可能更大。• 在使用 SimpleSync™ 技术时，您不能使用 Bluetooth

您可以将大多数 Bose SoundLink Bluetooth 扬声器连接到放大器以及 Bose 耳机。受欢迎的兼容产品包括：• Bose SoundLink Revolve+ Bluetooth 扬声器• Bose SoundLink Mini Bluetooth 扬声器• Bose SoundLink Color Bluetooth 扬声器• Bose Noise Cancelling Headphones 700• Bose QuietComfort 35 无线耳机将定期添加新产品。如果需要完整列表和更多信息，请访问：worldwide.Bose.com/Support/Groupsworldwide.Bose.com/Support/Groups放大器状态 42

SCH 连接 BOSE 产品 使用 Bose Music 应用连接 要将您的 Bose SoundLink Bluetooth 扬声器或 Bose 耳机连接到放大器，使用 BoseMusic 应用。有关更多信息，请访问：worldwide.Bose.com/Support/Groupsworldwide.Bose.com/Support/Groups注意： • 确保您要连接的产品已通电，距离放大器 9 m 以内，并已准备好连接到其他设备。有关更多信息，请参阅产品的用户指南。• 一次只能将一个产品连接到放大器。 重新连接 BOSE SOUNDLINK BLUETOOTH 扬声器或 BOSE

打开 Bose SoundLink Bluetooth 扬声器或 Bose 耳机的电源。您的扬声器或耳机尝试连接到最近连接的 Bluetooth 设备，包括放大器。注意： • 放大器必须在范围内 (9 m) 并已通电。• 如果扬声器未连接，请参见第 50 页上的“放大器无法重新连接到之前连接的 Bose SoundLink Bluetooth

• 如果耳机未连接，请参见第 50 页上的“放大器无法重新连接到之前连接的 Bose

当连接到 Bose Music 应用和 Wi-Fi 网络时，主放大器会自动更新。

1. 将开关 A 向上翻转，将其设置为主放大器。

2. 将放大器添加到 Bose Music 应用中（请参见第 24 页）。

放大器会自动更新。更新完成后，放大器背面的灯会常亮白色。

3. 将开关 A 向下翻转，将其设置为辅助放大器。

使用干燥的软布清洁放大器表面。 使用吸尘器的刷子清洁难以触及的区域。

• 在清洁之前，请将电源线从交流（市电）电源插座上断开。

• 请勿在放大器附近使用喷雾剂。请勿使用任何溶剂、化学品或含酒精、氨水、研

可通过 Bose 客户服务处订购更换零件或配件。

放大器受有限质保保护。有关有限质保的详细信息，请访问我们的网站： worldwide.Bose.com/Warrantyworldwide.Bose.com/Warranty。 要注册您的产品，请访问 worldwide.Bose.com/ProductRegistrationworldwide.Bose.com/ProductRegistration 以获取说明。 未进行注册并不影响您的有限质保权利。44

/1010" 高（21 cm x 21 cm x 7.3 cm） 重量 ( 仅放大器 ) 4.8 磅（2186 克）

100-240V 50/60 Hz，240W 输入灵敏度 RCA 输入：2Vrms 信噪比 (S/N) >100 dB 输出功率（连续平均） 125W / 信道，最低为 8 欧姆，20 Hz 至 20 kHz，不超过 0.1% THD

32°F 至 95°F（0°C 至 35°C） 注意： 根据您的环境，在不影响性能的情况下可以在建议的温度 范围以外运行。45

• 确保放大器插入了通电的交流（市电）插座中。

• 检查放大器的状态（请参见第 36 页）。

• 使放大器和移动设备远离任何可能的干扰源（无线路由器、无线电话、电视、微

• 将放大器放置到无线路由器或移动设备的建议范围内，以确保其能够正常工作。

若无法解决问题，请参见下表了解常见问题的症状和解决方案。若仍然无法解决问 题，请联系 Bose 客户服务处。

确保放大器被设置为主放大器（请参见第 27 页）。 选择正确的网络名称并输入密码。 将移动设备和放大器连接到同一 Wi-Fi 网络。 启用用于设置的移动设备上的 Wi-Fi 。 更改移动设备上的默认浏览器。

重启移动设备和路由器。 将放大器放置于路由器的范围之内。 重置放大器（请参见第 51 页）。 如果您的路由器支持 2.

Hz 和 5GHz 带宽，确保移动设备和条形音

卸载 Bose Music 应用 ，重置放大器（请参见第 51 页），并重新启 动设置。46

确保放大器被设置为主放大器（请参见第 27 页）。 如果放大器设置为主放大器，并有设备连接到以太网端口，请确保是 另一台 Bose Music Amplifier。 在 Bose Music 应用中，选择正确的网络名称，并输入网络密码（区分

确保放大器和移动设备连接的是相同的 Wi-Fi 网络。 启用用于设置的移动设备上的 Wi-Fi。 在移动设备上关闭打开的其他应用。 如果通过电缆连接了多个放大器，请减少连接的数量。 使用以太网电缆将主放大器连接到网络（请参见第 24 页）。 如果使用以太网连接线连接网络 :

• 使用其他以太网电缆（请参见第 24 页）。 如果您的网络信息已发生变化，请参见第 21 页。 重启移动设备和路由器。 如果您的路由器支持 2.

Hz 和 5GHz 带宽，确保两个设备（移动设 备或计算机）和放大器都连接至同一带宽。 注意： 为每个带宽提供一个唯一的名称，以保证您连接到正确的带宽。

如果连接到不同的网络且应用没有提示您进行设置，请转到主屏幕并

确保您的移动设备与 Bose Music 应用兼容，并满足最低系统要求。 有关更多信息，请参见您移动设备上的应用商店。 在移动设备上卸载 Bose Music 应用并重新安装应用（请参见 第 20 页）。47

如果连接了两对扬声器，请使用相同的扬声器型号。 确保扬声器是兼容的：一对扬声器要求每个最小 4 欧姆，两对扬声器

8 欧姆。 使用 Bose Music 应用对主放大器进行分组（请参见第 21 页）。 如果放大器使用 R CA 音频线或光缆连接到外部信号源，请确保使用 Bose Music 应用进行设置（请参见第 20 页）。 如果使用以太网线或 RCA 音频线连接：

• 检查以太网电缆（请参见第 24 页）或 R CA 音频连接线

• 使用其他以太网电缆（请参见第 24 页）或 R CA 音频连接线

如果放大器设置为主放大器，并有设备连接到以太网端口，请确保是 另一台 Bose Music Amplifier。 牢固地将扬声器线插入扬声器背面和放大器接口面板上的端子上。 确保没有任何线同时与其他端子接触 ( 请参见第 16 页 )。 确保外部音乐源与模拟（红色和白色）或光纤输入端正确连接。 停止其他音频或视频流式处理应用。 静音或调高放大器和移动设备的音量。 拔掉电源线；1 分钟后重新连接。 重启移动设备和路由器。 确保声音未处于静音也未音量过低。

确保放大器远离金属物体、其他音频/ 视频组件和直接热源 ( 请参见

14 页 )。 改变路由器的信道或带宽。请参阅路由器用户指南。 使用以太网电缆连接主放大器（请参见第 24 页）。

确保扬声器线连接正确（请参见第 16 页）。 断开交流电源与放大器的连接 3 分

。重新连接放大器的电源（请参 见第 19 页）。 使用 Bose Music 应用播放内容。48

确保扬声器线的状态良好。 断开正常的扬声器的线，并将其连接到不正常的扬声器。如果扬声器 不出声，问题可能出在放大器上而非扬声器线上。 从接线端子连接器上断开扬声器线。将其连接到另一接线端子连接器 上。如果扬声器出声，则问题可能是另一根扬声器线。更换扬声器 线。如果扬声器不出声，问题可能出在放大器的信道上。

确保扬声器线连接正确（请参见第 16 页）。 确保红色和白色的模拟电缆连接正确，在放大器和外部音乐源上红对

确保扬声器线连接正确（请参见第 16 页）。如果连接不正确，可

确保扬声器是兼容的：一对扬声器要求每个最小 4 欧姆，两对扬声器 要求每个最小 8 欧姆。 确保放大器软件在 Bose Music 应用中是最新的。 使用 Bose Music 应用调整低音或高音音量。

确保放大器被设置为主放大器（请参见第 27 页）。

Bluetooth 功能，然后再将其打开。从 Bluetooth 列表中删除放大器。再次连接（请参见第 34 页）。

确保在距离放大器 9 m 以内，并且没有大的金属障碍物遮挡。

Bluetooth 列表中删除放大器。再次连接（请参见第 34 页）。 先设置 Bose Music 应用，然后执行所有更新。 连接其他移动设备（请参见第 35 页）。 清空放大器的设备列表（请参见第 35 页）。再次连接（请参见第 34 页）。49

确保您的放大器已打开且在范围内（请参见第 19 页）。 确保 Apple 设备和放大器在相同 Wi-Fi 网络中。 更新 Apple 设备。 确保放大器是最新版本（请参见第 43 页）。 如果在要从中流传输音乐的音乐应用中找不到 AirPla y 图标

从“控制中心”流传输音频。 如需更多支持，请访问： https://www.apple.com/airplayhttps://www.apple.com/airplay Google 助理无响应 确保您有支持 Google 助理的设备连接到您的网络。 确保已使用 Bose Music 应用设置 Google 助理（请参见第 30

Bose Music 应用设置放大器并连接到 Wi-Fi 网络。 将移动设备连接到 Wi-Fi。 确保您处于 Google 助理可用的国家/地区范围内。 确保您使用的是最新版本的 Google 助理应用。 确保您的移动设备是兼容的。 确保说出您在 Bose Music 应用中指定的名称。 确保在 Bose Music 应用和 Google 助理应用中使用相同的音频服务帐户。 有关其他支持，请访问： https://support.google.com/assistanthttps://support.google.com/assistant Alexa 无响应 确保您在与连接到您的网络的具有 Alexa Built-In 功能的独立设备通话。 确保已使用 Bose Music 应用设置 Alexa（请参见第 30 页）。 注意： 必须使用 Bose Music 应用设置放大器并连接到 Wi-Fi 网络。 将移动设备连接到 Wi-Fi。 确保您身处可以使用 Amazon Alexa 的国家/地区。 确保您使用的是最新版本的 Alexa 应用。 确保您的移动设备是兼容的。 确保说出您在 Bose Music 应用中指定的名称。 有关其他支持，请访问： https://www.amazon.com/usealexahttps://www.amazon.com/usealexa50

Bose 耳机 确保您的扬声器或耳机已通电，距离放大器 9 m 以内，并已准备好连 接到其他设备。有关更多信息，请参阅产品的用户指南。 断开扬声器或耳机与其他连接设备的连接。

的 Bose SoundLink Bluetooth

在您的扬声器上，使用产品控制器循环浏览产品设备列表，直到听到 放大器的名称。有关产品专用说明，请参阅扬声器的用户指南。 断开扬声器或耳机与其他连接设备的连接。

Bose 耳机 使用 Bose Music 应用连接。您可以从“设置”菜单中访问此选项。 断开扬声器或耳机与其他连接设备的连接。 连接的 Bose SoundLink Bluetooth

并非所有 Bose SoundLink Bluetooth 扬声器和耳机在连接到放大器 时都能在播放音频时实现完美同步。要检查产品是否兼容，请访问： worldwide.Bose.com/Support/Groups 为扬声器或耳机安装任何可用的软件更新。若要检查更新，请在移 动设备上打开与您产品对应的 Bose

，或在您的计算机上访问 btu.Bose.combtu.Bose.com51

注意： 重置放大器不会影响 ADVANCED SETTING 配置、SPEAKER SETTING 配置或

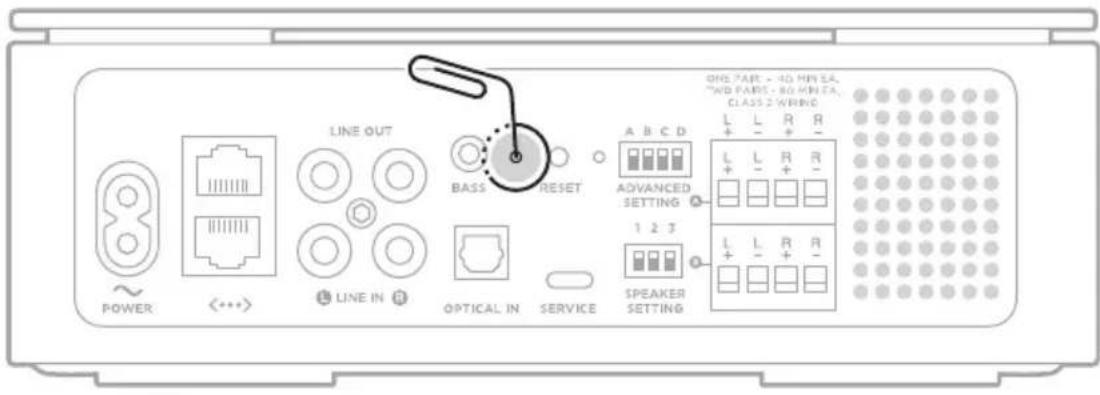

将放大器恢复到出厂默认状态 恢复放大器会清除放大器的所有信号源、音量和网络设置并将其恢复到原始出厂设置。 将细回形针插入放大器背面的孔中，按住 10 秒，直到放大器背面的灯闪烁红色光 3 次。 恢复完成后，放大器背面的灯会常亮白色。

注意： 恢复放大器不会影响 ADVANCED SETTING 配置或 SPEAKER SETTING 配置。52

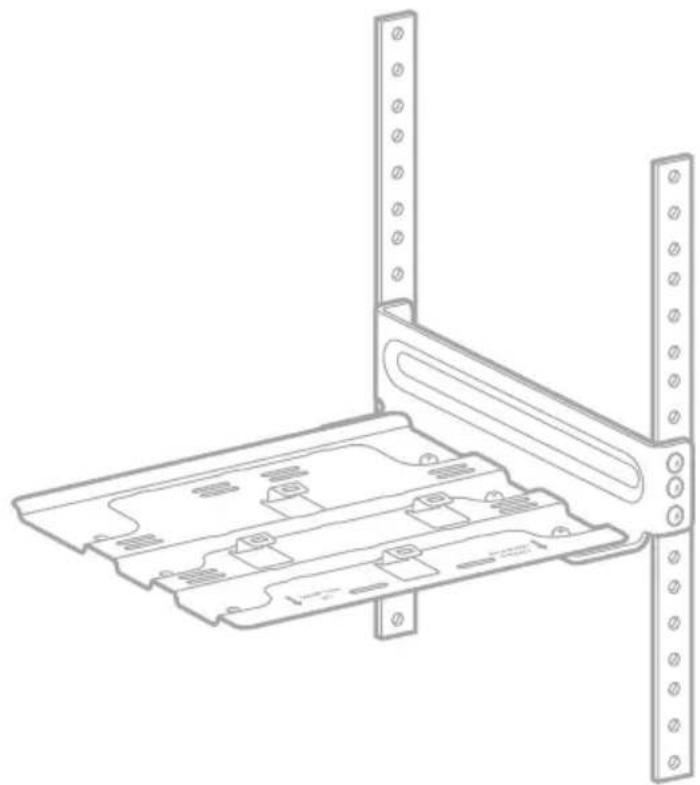

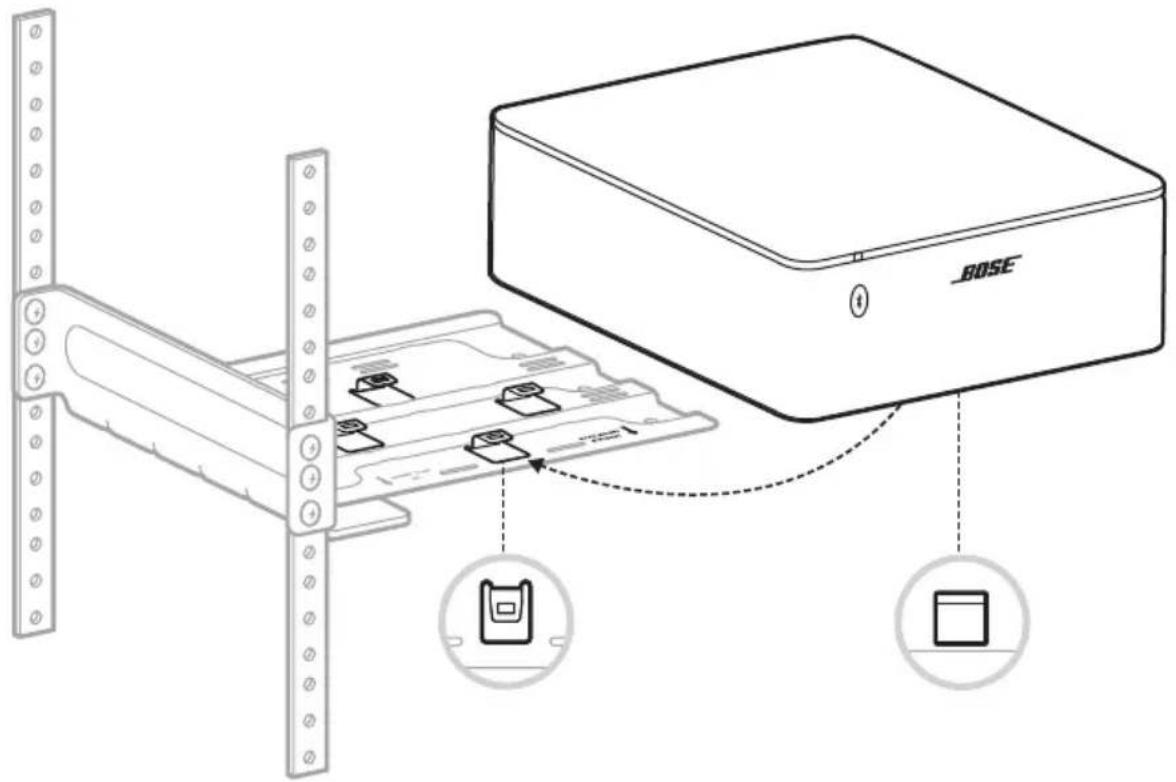

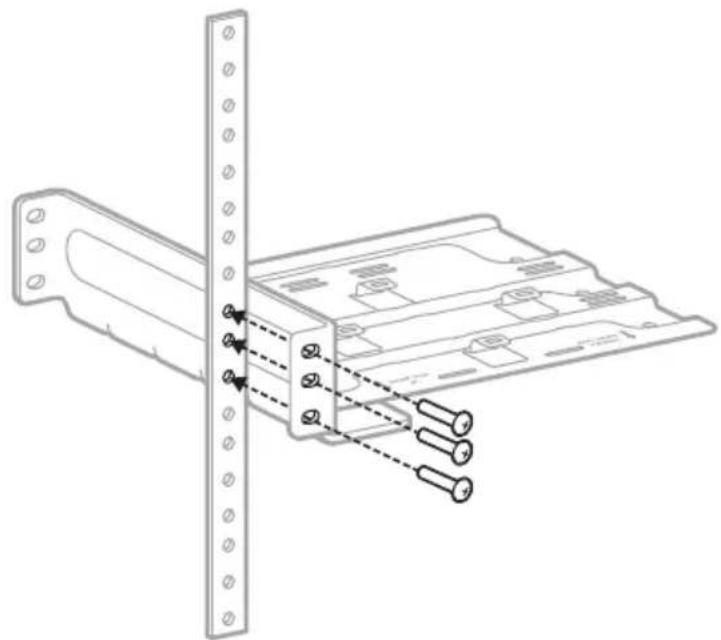

SCH 附录 A：机架安装 您可以使用提供的安装托架、机架托架和硬件将放大器安装在机架上（左侧或右侧）。

• 只能使用随放大器提供的安装托架、机架托架和硬件。

• 在机架上安装多个放大器时，请为每个放大器使用单独的机架。

• 请勿将托架或放大器放置或安装在任何热源旁，比如火炉、暖气片、热调节装置 或可产生热量的其他设备（包括扩音器）。

1. 在墙面安装箭头可见并指向机架前端的情况下，将安装托架上的孔与机架托架上

4. 重复步骤 1-3，安装机架托架的另一侧。

注意： 也可以配置该组件来固定机架的右侧。55

1. 将放大器底部的四个开口与安装托架上的四个翼片对齐。

2. 轻轻将放大器推回到托架的翼片上，直到放大器卡到位。

注意： 要将放大器从安装支架上取下，请将放大器向前滑动，使其从翼片上释放。56

您可使用壁装架和硬件将放大器安装到（未提供）墙壁上。在选择硬件时，请确保 使用适合预定安装表面的硬件。 物品 木材 墙板 砖石

12.8 mm 或更厚。 9.5 mm 或更厚。 101.6 mm 或更厚

（4 个，不包括） #10 (M5 x 32 mm) 未使用 未使用

警告： 请勿安装在不结实或有潜在危险的表面上，比如布线或铺设管道的地方。如 果您不确定如何安装支架，请联系合格的专业安装人员。安装支架时，应确 保遵循当地建筑规范的要求。57

• 请勿将支架或放大器放置或安装在任何热源旁，比如火炉、暖气片、热调节装置 或可产生热量的其他设备（包括扩音器）。

1. 在墙面安装箭头可见并指向上方的情况下，将安装托架放在墙上。

2. 通过安装托架上的孔在墙上标出四个安装孔的位置。

• 如果是安装在木头上，请钻 2.4 mm 的孔，然后继续步骤 5。

• 如果是安装在墙板或砖石上，请参考所提供锚钉的说明，了解正确的孔径大小 和托架的墙壁安装说明。

6. 将四颗螺钉（未提供）穿过安装托架。

7. 用螺丝刀顺时针拧紧螺钉，将其固定。

1. 将放大器背面的四个开口与安装托架上的四个翼片对齐。

2. 轻轻将放大器向下推到翼片上，直到放大器卡到位。

注意： 要将放大器从安装托架上取下，请将放大器向前滑动，使其从翼片上释放。技术信息

SCH 附录 C：连接外部音频源 您可以使用 RCA 音频线（用于模拟信号源）或光缆（用于数字信号源）将主放大器 连接到您的外部模拟或数字信号源上（不提供这两种电缆）。 注意： 要播放来自外部的音频，必须使用 Bose Music 应用对放大器进行设置（请参 见第 20 页）。 使用 RCA 音频连接线

1. 在外部音频源上，将 RCA 音频连接线的白色接头连接到白色 LINE OUT 端口，红

色接头连接到红色 LINE OUT 端口。

2. 在主放大器上，将另一个白色连接器连接到白色 LINE IN 端口，红色连接器连接

小心： 如果插入带有保护盖的插头，可能会损坏插头和/或端口。

2. 将光缆的一端插入电视的 Optical OUT 端口中。

小心： 如插入插头时定位不正确，可能会损坏插头和/或端口。62

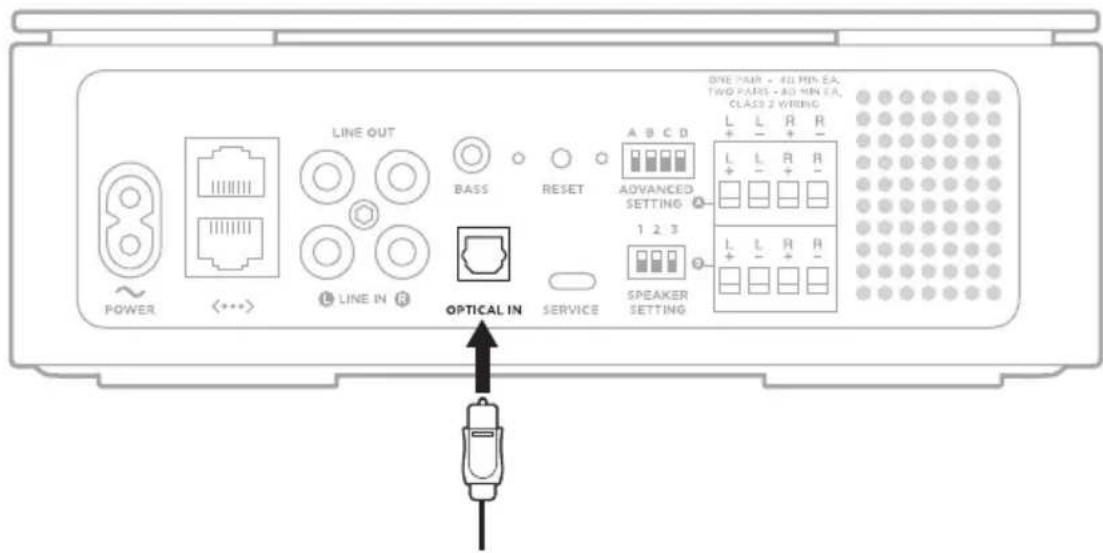

3. 在主放大器上，小心地将插头插入 OPTICAL IN 端口。

注意： 端口带有铰链门，插入插头时铰链门会向内旋。

4. 请将插头牢固地插入端口中，直到听到或感觉到咔哒一声。

請閱讀並保管好所有安全、安全性和使用指示。 Bose Corporation 在此聲明本產品遵守 2014/53/EU 指令和其他所有適用歐盟指令要求中的基 本要求和其他相關規定。您可以從以下位置找到完整的符合聲明： www.Bose.com/compliancewww.Bose.com/compliance 本產品符合所有適用的 2016 電磁相容性法規和所有其他適用的英國法規。您可以從以下 位置找到完整的符合聲明：www.Bose.com/compliancewww.Bose.com/compliance Bose Corporation 在此聲明本產品嚴格遵守 2017 無線電設備法規中的基本要求和所有其他適 用的英國法規。您可以從以下位置找到完整的符合聲明：www.Bose.com/compliancewww.Bose.com/compliance

請勿堵塞任何通風口。請按照製造商的指示安裝。 只能使用製造商指定的附件/配件。 任何維修事宜均請向合格的人員諮詢。如果本裝置有任何損壞，均需進行維修，例如電源線或 插頭受損；液體濺入或物體落入裝置內；本裝置受雨淋或受潮、不能正常工作或跌落。

此符號表示產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。 此符號表示本指南中提供了重要的操作和維護指示。 包含小零件，可能導致窒息危險。不適合 3 歲以下的兒童使用。 本產品為鋼化玻璃表面。務必謹慎，避免撞擊。如果發生破裂，請在處理碎玻璃時多加

• 為了減少火災或電擊危險，請勿使本產品暴露在雨中，受液體淋濺、噴灑，或暴露在潮濕環 境中，也不得將裝有液體的物體（如花瓶等）置於本產品上或本產品附近。

• 保持產品遠離火源和熱源。請勿將明火火源（如點燃的蠟燭）置於本產品上或靠近本產品。

• 如果將電源插頭或裝置聯結器作為斷路裝置，則斷路裝置應保持可隨時還原工作的狀態。

• 請勿將其安裝在不結實或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如 何安裝本支架，請聯絡合格的專業安裝人員。確定托架安裝時遵循當地建築規範。3

如果不是安裝在上述表面上，請連絡專業安裝人員。

• 由於有通風需求，Bose 不推薦把產品放置在有限的空間中，例如壁封閉式櫥櫃。

• 請勿將其放置或安裝在任何熱源旁，例如壁爐、暖氣片、熱調節裝置、火爐或可產生熱量的 其他裝置（包括放大器）。

• 為避免火災危險，切勿在本產品下方放置任何加熱或烹飪設備。

注意：本裝置已經過測試，符合 FCC 規則第 15 部分有關 B 類數位裝置的各項限制。這些限制性 規定旨在防範安裝在住宅中的裝置產生有害干擾。本設備產生、使用並可能發散無線射頻能 量，如果不按照指示安裝和使用，則可能會對無線電通訊造成有害干擾。然而，按照指示安裝 並不能保證某些安裝不會發生干擾。如果本設備確實對無線電或電視接收造成有害干擾（可透 過關閉和開啟本設備來確定），使用者可嘗試採取以下一或多種措施來糾正干擾：

• 將本設備和接收器電源線插入不同線路上的插座中。

• 請諮詢經銷商或有經驗的無線電/電視技術人員以獲得協助。 未經 Bose Corporation 明確批准，擅自變更或改裝本設備可能會使使用者操作本設備的授權失效。

本裝置符合 FCC 規則第 15 部分規定和加拿大 ISED 免許可證 RSS 標準。本裝置工作時應滿足下列

兩種情形：(1) 本裝置不得造成有害干擾；(2) 本裝置必須承受任何接收到的干擾，包括可能造成

本裝置符合為公眾闡明的 FCC 和加拿大 ISED 輻射限制。您在安裝和操作本設備時，身體應距離 輻射體至少 20 公分。本發射器不得與其他天線或發射器位於同一地點或同時運行。 本裝置運行於 5150 - 5250 Mhz 且只能在室內使用，以降低可能對同通道行動衛星系統的有害干擾。 CAN ICES-3(B)/NMB-3(B)

工作頻帶 2400 至 2483.5 MHz、5150 至 5350 MHz 和 5470 至 5725 MHz。 最大傳輸功率低於 20 dBm EIRP。 最大傳輸功率低於監管限制，因此無需 SAR 測試並根據適用法規豁免。 此裝置在下表中列出的所有歐盟成員國中運行於 5150 至 5350 MHz 頻率範圍時，僅限室內使用。 比利時 丹麥 愛爾蘭 北愛爾蘭 法國 賽普勒斯 斯諾伐克 匈牙利 奧地利 瑞典 保加利亞 德國 葡萄牙 薩爾瓦多 克羅地亞 拉脫維亞 立陶宛 馬爾他 波蘭 捷克 愛沙尼亞 芬蘭 西班牙 義大利 羅馬尼亞 盧森堡 荷蘭 塞拉里昂 此符號表示本產品不得作為生活垃圾丟棄，必須送至相關回收部門循環利用。適當的處 理和回收有助於保護自然資源、人類健康以及自然環境。想了解更多有關本產品的處理 和回收資訊，請與當地民政部門、廢棄物處理服務機構或售出本產品的商店連絡。5

低功率射頻器材技術規範 取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大 功率或變更原設計之特性及功能。低功率射頻器材之使用不得影響飛航安全及干擾合法通信； 經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前述合法通信，指依電 信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波 輻射性電機設備之干擾。

根據能源相關產品的生態設計要求指令 (2009/125/EC) 和能源相關產品生態設計和能源資訊（修 正）（歐盟退出）條例 2020，本產品符合下列規範或文件：條例 (EC) 1275/2008 號（根據條例 (EU) 801/2013 號修訂）。該產品配備 HiNA 功能。

在 230V/50Hz 輸入的情況下，指定電源模式

設備等待多長時間自動切換入模式 < 2.5 小時

20 分鐘 在 230V/50Hz 輸入的情況下，若所有有線網 路連接埠已連接且所有無線網路連接埠已

啟動所有網路將啟動待命模式。 Wi-Fi：要取消啟動流程，請將細迴紋針插入放大器背面的 孔中，按住 2 秒，直到放大器背面的燈閃爍白色光 3 次。 Bluetooth ：要取消啟動流程，請清除 Bluetooth

(PBDE) 印刷電路板 X O O O O O 金屬零件 X O O O O O 塑膠零件 O O O O O O 揚聲器 X O O O O O 連接線 X O O O O O 此表格根據 SJ/T 11364 條款編製。 O： 表 示此零件中所有同類物質包含的有毒或有害物質低於 GB/T 26572 中的限定要求。 X： 表示此零件使用的同類物質中至少有一種包含的有毒或有害物質高於 GB/T 26572

裝置 鉛 (Pb) 汞 (Hg) 鎘 (Cd) 六價鉻 (Cr+6) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE)

」表示限用物質的濃度百分比含量未超過參考值。 備註 2：「

」表示限制物質屬於豁免項目範圍。 生產日期：序號中第八位數字表示生產年份；「2」表示 2012 年或 2022 年。 中國進口商：博士視聽系統（上海）有限公司，上海市閔行區古岱路 2337 號 D 座 6 層，201100 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥進口商：Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 電話：[phone] 台灣進口商：Bose 台灣分公司 (H.K.)，台灣台北市民生東路三段 10 號，9F 10480 電話：[phone] 英國進口商：Bose Limited，Bose House，Quayside Chatham Maritime，Chatham，Kent，ME4 4QZ， UnitedKingdom 輸入額定：100 – 240V 50/60Hz, 240W CMIIT ID 位於產品底部的標籤之上。7

請填寫以下內容，留作記錄 序號和型號位於產品底部的標籤上。 序號： _________________________________________________________________________ 型號：437308 請將收據連同使用者指南存放在一起。現在是註冊您的 Bose 產品的好機會。您可以到 worldwide.Bose.com/ProductRegistrationworldwide.Bose.com/ProductRegistration 輕鬆完成註冊。

本產品能夠接收來自 Bose 提供的自動安全性更新。要接收自動安全性更新，您必須完 成 Bose Music 應用程式中的產品設定流程，並將產品連接至網際網路。如果您沒有完成 設定流程，您需要自行安裝 Bose 屆時提供的安全性更新。 Amazon、Alexa、Amazon Music 和所有相關標誌均為 Amazon.com, Inc. 或其關係企業的商標。 Apple、Apple 標誌、Apple Music 以及 AirPlay 是 Apple Inc. 在美國和其他國家註冊的商標。 使用「Apple 專用」標記表示此附件的設計專門用來與標記中認定的技術配合使用，並且通過了 開發商的認證，符合 Apple 的效能標準。 Bluetooth ® 文字標記和標誌是由 Bluetooth SIG, Inc. 所擁有的註冊商標，Bose Corporation 對上述標記的 任何使用都遵守授權規定。 Google、Google Play 和 Chromecast built-in 是 Google LLC 的商標。 本產品包含 iHeartRadio 服務。iHeartRadio 是 iHeartMedia, Inc. 的註冊商標。 此產品受 Microsoft 特定智慧財產權的保護。未經 Microsoft 授權，禁止超出此產品的範圍之外使用

Pandora 是 Pandora Media, Inc. 的商標或註冊商標，經授權方可使用。 本產品採用了 Spotify 軟體，所需第三方授權可參見：www.spotify.com/connect/third-party-licenseswww.spotify.com/connect/third-party-licenses Spotify 是 Spotify AB 的註冊商標。 USB Type-C® 和 USB-C® 是 USB Implementers Forum 的註冊商標。 Wi-Fi 是 Wi-Fi Alliance® 的註冊商標。 Bose、Bose Bass Module、Bose Music、Bose Music Amplifier、Bose Music 徽標、Bose Noise Cancelling Headphones、QuietComfort、SimpleSync、SoundLink、SoundLink Revolve 以及 Virtually Invisible 是 Bose Corporation 的商標。 Bose 公司總部：1-877-230-5639 ©2022 Bose Corporation。未經事先書面許可，不得複製、修改、發行或以其他方式使用本指南的 任何部分。8

TCH 要查看作為 Bose Music Amplifier 產品的元件隨附的第三方套裝軟體的授權揭露：

2. 將一根 USB 連接線連接到放大器背面的 SERVICE（服務）連接器。

http://203.0.113.1/opensource 即可顯示 EULA 和授權揭露。

用於機架安裝的機架螺釘（3 個） 用於機架安裝的連接螺釘（3 個）

• 可能隨附多條電源線。請使用適用於您所在地區的電源線。 注意： 如果放大器部分損壞，請勿使用。請連絡 Bose 授權經銷商或 Bose 客戶服務

• 為了避免干擾，應使其他無線設備遠離放大器 0.3 – 0.9 m。

• 為了實現最佳效能，放大器應放置在通風良好的地方。

• 安裝在機架上時，請確認機架安裝箭頭和四個翼片朝向機架的正面（請參見第 55 頁）。

• 在機架上安裝多個放大器時，請為每個放大器使用單獨的機架。

• 安裝在牆壁上時，請確認牆壁安裝的箭頭和四個翼片朝上（請參見第 57 頁）。

• 將放大器放置在最高環境溫度不高於 104°F ( 40°C)

• 使放大器的後側與任何其他表面保持至少 7.6 2 – 15.24 cm 的距離。不要阻擋放大

• 請勿將放大器放在完全封閉的區域。否則可能影響效能。

• 兩對揚聲器各需要最少 8 歐姆。 小心： 僅可使用未通電的揚聲器。切勿連接任何品牌或型號的通電揚聲器。否則可

在連接揚聲器之前，請將揚聲器放置在其固定位置，並確保將放大器從交流（市電）

• 有標記（條紋、凸紋或彩色）的線連接至正極 (+) 端子。

1. 將接線端子 A 從 SPEAKERS OUT（揚聲器輸出）連接埠上拆除。

a. 將左揚聲器有標記的線插入 + L 正極端子，無標記線插入 L – 負極端子。 b. 將右揚聲器有標記的線插入 + R 正極端子，無標記線插入 R – 負極端子。 L L R R17

3. 使用小型平頭螺絲刀順時針擰緊端子上的螺絲以固定線纜。

4. 將接線端子 A 重新插入 SPEAKERS OUT（揚聲器輸出）連接埠。

L L R R L L R R L L R R

5. 將揚聲器線的另一端連接到您的揚聲器。

有關說明，請參考您的揚聲器的線上使用者指南。 注意： 使用矽填隙材料（如 RTV 膠黏劑，可在當地五金店購買）保護室外揚聲器 連接的所有接線。18

最多可以將兩對揚聲器連接到放大器上，以獲得更飽滿的聲音。 要連接第二對揚聲器，請使用接線端子 B 並 重複第 16 頁上的「連接揚聲器」中

L L R RL L R R L R R 注意： 為了獲得最佳的音質和平衡的音量，在連接兩對揚聲器時，它們應該是同一 型號的揚聲器，因為同一 EQ 設定將套用於兩對揚聲器。19

1. 將電源線連接到放大器背面的 POWER（電源）連接埠。

2. 將電源線的另一端插入交流（市電）插座。

• 如果放大器已設定為主放大器（預設），則放大器背面的指示燈會常亮白色。

• 如果放大器已設定為輔助放大器，則放大器背面的指示燈會常亮綠色。

音訊停止且 20 分鐘未按任何按鈕後，放大器將切換至網路待命狀態。要將放大器從 網路待命狀態喚醒，可使用行動裝置上的 Bose Music 應用程式播放或恢復音訊，或

TCH BOSE MUSIC 應用程式設定 您可在任何行動裝置（例如智慧型手機或平板電腦）上透過 Bose Music 應用程式設 定和控制主放大器（請參見第 22 頁）。 您可以使用該應用程式來串流音樂、新增音樂服務、探索網際網路電台、設定和更 改預設、使用語音助理、管理主放大器設定，並獲得更新和新功能。 注意： 如果您已為其他 Bose 產品建立了 Bose 帳戶，請將放大器新增至現有的帳戶 （請參見第 21 頁）。 下載 BOSE MUSIC 應用程式

1. 在行動裝置上，下載 Bose Music 應用程式。

2. 按照應用程式的說明來設定放大器。21

TCH 已有 BOSE MUSIC 應用程式使用者 將主放大器新增至現有帳戶 要新增 Bose Music Amplifier，請開啟 Bose Music 應用程式並新增放大器。

• 您只能使用 Bose Music 應用程式新增主放大器。輔助放大器不顯示在您的網路或 Bose Music 應用程式中。

• 若要在多個揚聲器上同時播放相同的音訊，可使用 Bose Music

大器組合在一起。您可以在主頁中存取此選項。如需詳細資訊，請造訪： support.Bose.com/BMAGroupingsupport.Bose.com/BMAGrouping 連接至不同的 WI-FI 網路 如果您的網路名稱或密碼已變更或者如果您想要變更或新增另一個網路，請連接至

1. 按住重設按鈕 5 秒鐘，直到放大器背面的燈緩慢閃爍琥珀色。

2. 開啟行動裝置上的 Wi-Fi 設定。

3. 選擇 Bose Music Amplifier。

4. 開啟 Bose Music 應用程式並按照應用程式指示操作。22

放大器最多可以支持兩對揚聲器。可以將其設定為主放大器（預設）或輔助放大器 （請參見第 27 頁）。 主放大器使用 Wi-Fi 連接或乙太網路電纜（不提供）連接到您的網路。可以使用 Bose Music 應用程式、行動裝置或連接到您網路的支援語音助理的裝置來進行控制。 輔助放大器使用 RC A 音訊連接線連接到主放大器，並接收主放大器的音訊輸出。 輔助放大器播放的音訊與主放大器相同，但不顯示在網路、Bose Music

行動裝置上，只能播放 LINE IN 連接埠的音訊。 最多可以將四個輔助放大器連接到主放大器上，以獲得最佳的音質。可以依據環境 的位置或空間大小，以及要支持幾個揚聲器，或者要讓音訊在哪裡播放，來配置這

• 為了獲得最佳音質和平衡的音量，在連接輔助放大器和主放大器時，應使用相同 的揚聲器型號且每個放大器的揚聲器數量相同。

• 根據您的環境，在不影響性能的情況下可以將四個以上的輔助放大器連接到主放

使用案例 1 在同一空間控制最多兩對揚聲器，揚聲器播放相同的音訊，幾乎沒有延遲。 Wi-Fi

使用案例 2 在一個較大的空間內控制多對揚聲器，所有揚聲器同時打開和關閉，播放相同的音

使用案例 3 獨立控制多個系統（放大器和揚聲器），每個系統播放不同的音訊。 Wi-Fi

• 主放大器也可以使用乙太網連接線連接到您的網路（請參見第 24 頁）。

• 為了獲得最佳的音質和平衡的音量，在連接多對揚聲器時，應使用同一型號的揚 聲器，因為這些揚聲器將套用相同的 EQ 設定。

• 若要在所有揚聲器上同時播放相同的音訊，為了獲得最佳音質，請使用 Bose Music 應用程式將主放大器組合在一起。您可以在主頁中存取此選項。如需詳細資
