Music Amplifier - 오디오 수신기 BOSE - 무료 사용 설명서
기기 매뉴얼을 무료로 찾기 Music Amplifier BOSE PDF 형식.
| 제품 유형 | 오디오 수신기 / 스테레오 앰프 |
| 브랜드 | 보스 |
| 모델 | Music Amplifier |
| 크기(가로 x 세로 x 높이) | 21 cm x 21 cm x 7.3 cm |
| 무게 | 2,186 g |
| 전원 | 100-240V~50/60Hz, 240W |
| 출력 전력 | 125W/채널(8옴, 20Hz-20kHz, 0.1% THD) |
| 신호 대 잡음비 | >100dB |
| 입력 감도(RCA) | 2Vrms |
| 연결성 | Wi-Fi, Bluetooth, Ethernet, AirPlay 2, Chromecast 내장 |
| 오디오 입력 | 2x RCA(아날로그), 1x 광(디지털) |
| 오디오 출력 | 2쌍 스피커(터미널 블록), 1x LINE OUT(RCA), 1x BASS(서브우퍼 3.5mm) |
| 지원 스피커 수 | 최대 4개(2쌍, 최소 임피던스 쌍당 4옴) |
| 주요 기능 | 멀티룸, 음성 어시스턴트(Google Assistant, Amazon Alexa), SimpleSync, 프리셋, 블루투스 스트리밍 |
| 장착 | 선반, 랙(브래킷 포함), 벽걸이(브래킷 포함) |
| 온도 범위 | 0°C ~ 35°C |
| 대기 전력 소비 | <0.5W |
| 네트워크 대기 전력 소비 | <3W(Wi-Fi 및 Ethernet 활성화 시) |
| 유지 관리 및 청소 | 부드럽고 마른 천; 어려운 부분은 브러시가 있는 청소기; 청소 전 전원 분리 |
| 안전 | 과부하 보호, 과열 시 자동 차단 |
| 예비 부품 및 수리 가능성 | Bose 고객 서비스를 통해 예비 부품 제공; 제한 보증 |
| 일반 정보 | 모델 번호: 437308; 중국 제조; 패시브 스피커와 호환 가능 |
자주 묻는 질문 - Music Amplifier BOSE
사용자 질문 Music Amplifier BOSE
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 오디오 수신기 무료 PDF 형식! 매뉴얼 찾기 Music Amplifier - BOSE 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. Music Amplifier 브랜드 BOSE.

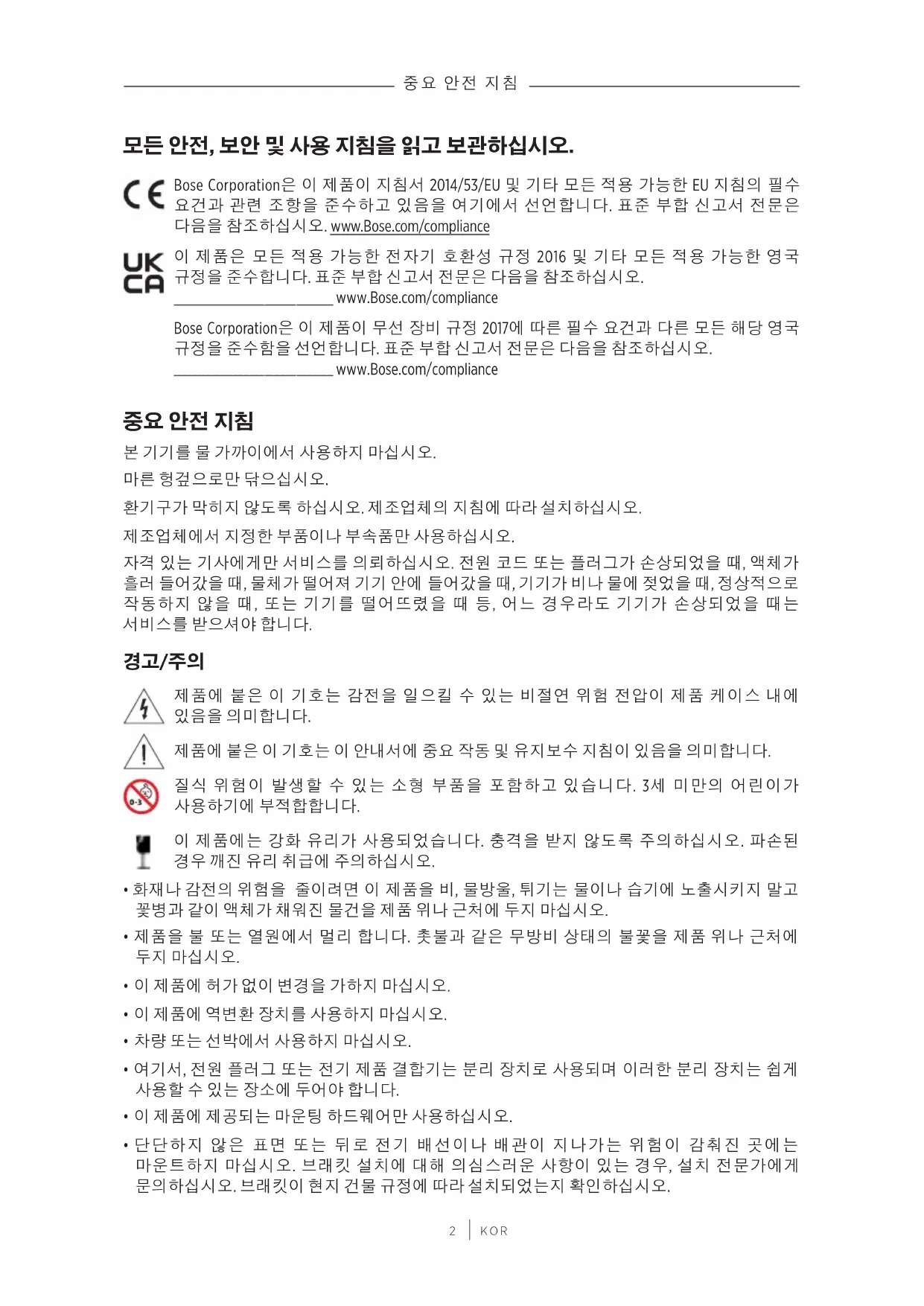

사용 설명서 Music Amplifier BOSE
모든 안전,보안 및 사용 지침을 읽고 보관하십시오.
Bose Corporation은 이 제품이 지침서 2014/53/EU 및 기타 모든 적용 가능한 EU 지침의 필수 요건과 관련 조항을 준수하고 있음을 여기에서 선언합니다. 표준 부합 신고서 전문은 다음을 참조하십시오. www.Bose.com/compliance
이 제품은 모든 적용 가능한 전자기 호환성 규정 2016 및 기타 모든 적용 가능한 영국 규정을 준수합니다. 표준 부합 신고서 전문은 다음을 참조하십시오. ______ www.Bose.com/compliance
Bose Corporation은 이 제품이 무선 장비 규정 2017에 따른 필수 요건과 다른 모든 해당 영국 규정을 준수함을 선언합니다. 표준 부합 신고서 전문은 다음을 참조하십시오. ______ www.Bose.com/compliance
중요 안전 지침
본 기기를 물 가까이에서 사용하지 마십시오.
마른 형깊으로만 닭으십시오.
환기구가 막히지 않도록 하십시오.제조업체의 지침에 따라 설치하십시오.
제조업체에서 지정한 부품이나 부속품만 사용하십시오.
자격 있는 기사에게만 서비스를 의뢰하십시오. 전원 코드 또는 플러그가 손상되었을 때, 액체가 흘러 들어갔을 때, 물체가 떨어져 기기 안에 들어갔을 때, 기기가 비나 물에 젖었을 때, 정상적으로 작동하지 않을 때, 또는 기기를 떨어뜨렸을 때 등, 어느 경우라도 기기가 손상되었을 때는 서비스를 받으셔야 합니다.
경고/주의
제품에 붙은 이 기호는 감전을 일으킬 수 있는 비절연 위험 전압이 제품 케이스 내에 있음을 의미합니다.
제품에 붙은 이 기호는 이 안내서에 중요 작동 및 유지보수 지침이 있음을 의미합니다.
질식 위험이 발생할 수 있는 소형 부품을 포함하고 있습니다. 3세 미만의 어린이가 사용하기에 부적합합니다.
이 제품에는 강화 유리가 사용되었습니다. 총격을 받지 않도록 주의하십시오. 파손된 경우 깨진 유리 취급에 주의하십시오.
- 화재나 감전의 위험을 줄이려면 이 제품을 비, 물방울, 튀기는 물이나 습기에 노출시키지 말고 꽃병과 같이 액체가 채워진 물건을 제품 위나 근처에 두지 마십시오.
- 제품을 불 또는 열원에서 멀리 합니다. 촛불과 같은 무방비 상태의 불꽃을 제품 위나 근처에 두지 마십시오.
-이 제품에 허가 없이 변경을 가하지 마십시오.
-이 제품에 역변환 장치를 사용하지 마십시오.
- 차량 또는 선박에서 사용하지 마십시오.
- 여기서, 전원 플러그 또는 전기 제품 결합기는 분리 장치로 사용되며 이러한 분리 장치는 쉽게 사용할 수 있는 장소에 두어야 합니다.
-이 제품에 제공되는 마운팅 하드웨어만 사용하십시오.
- 단단하지 않은 표면 또는 뒤로 전기 배선이나 배관이 지나가는 위험이 감춰진 곳에는 마운트하지 마십시오. 브래킷 설치에 대해 의심스러운 사항이 있는 경우, 설치 전문가에게 문의하십시오. 브래킷이 현지 건물 규정에 따라 설치되었는지 확인하십시오.
- 제품을 응결이 발생할 수 있는 위치에 장착하지 마십시오.
- 장착 가능한 표면은 다음과 같습니다.
- 략
-석고보드≥10mm
-석재
-목재
언급되지 않은 표면에 장착할 경우 설치 전문가에게 문의하십시오.
- 환기 요건 때문에 Bose에서는 제품을 벽 안쪽 공간이나 닫힌 캐비닛 등 감힌 공간에 제품을 놓는 것은 권장하지 않습니다.
- 벽난로, 방열기나 난방기, 전기 난로 또는 열을 발생시키는 기타 기기(애프 포함)와 같은 열원 근처에 두거나 설치하지 마십시오.
- 화재 위험을 줄이려면 열 또는 조리 기구 위쪽에 이 제품을 놓지 마십시오.
- 제품 라벨은 제품 바닥에 위치해 있습니다.
참고: 이 장치는 시험 결과 FCC 규정 15부에 근거한 B급 디지털 장치에 대한 제한을 준수합니다. 이러한 제한은 거주 지역에 설치할 때 발생하는 유해한 방해 전파를 적절한 수준에서 방지할 목적으로 만들었습니다. 이 장치는 전파 에너지를 생성하고 사용하고 방출할 수 있습니다. 지침에 따라 올바르게 설치 및 사용하지 않은 경우에는 무선 통신에 대한 유해한 방해 전파를 일으킬 수도 있습니다. 그러나 특정 설치에서 방해 전파가 발생하지 않는다고 보장할 수는 없습니다. 이 장치를 켜거나 끝 때 라디오 또는 텔레비전 수신에 유해한 방해 전파를 발생시키는 경우 다음 방법 중 하나로 방해 전파를 제거할 수 있습니다.
- 제품 또는 안테나의 방향 또는 위치를 조정합니다.
-장치와 수신기 사이의 공간을 늘립니다. - 장비를 수신기가 연결된 것과 다른 회로의 전기 소켓에 연결합니다.
·판매업체 또는 숙련된 라디오/TV 기술자에게 도움을 요청합니다.
Bose Corporation에서 명시적으로 승인하지 않은 변경 또는 수정은 이 장비를 작동할 수 있는 사용자의 권한을 무효화할 수 있습니다.
이 장치는 FCC 규정 15부 및 ISED 캐나다 라이센스 면제 RSS 표준을 준수합니다. 다음 두 상태에서 작동되어야 합니다. (1) 이 장치는 유해한 방해 전파를 일으키지 않으며 (2) 장치의 오작동을 일으킬 수 있는 방해 전파를 포함하여 수신되는 모든 방해 전파를 수용해야 합니다.
이 장치는 일반 대중을 위해 규정된 FCC 및 ISED 캐나다 방사 물질 노출 제한을 준수합니다. 이 장비는 방열기나 사용자와의 거리를 최소 20cm로 하여 설치 및 작동해야 합니다. 이 송신기는 다른 안테나 또는 송신기를 함께 설치하거나 작동해서는 안됩니다.
5150\~5250MHz 대역에서 작동하는 이 장치는 동일 채널 모바일 위성 시스템에 대한 유해한 간섭 가능성을 줄이기 위해 실내용으로만 제한됩니다.
CAN ICES-3(B)/NMB-3(B)
유럽:
작동 주파수 밴드: 2400 \~ 2483.5MHz, 5150 \~ 5350MHz 및 5470 \~ 5725MHz.
최대 전송 출력:20dBm EIRP 미만.
최대 전송 출력은 규정 한계 미만이기 때문에 SAR 테스트가 필요하지 않고 해당 규정에 따라 면제됩니다.
이 장치는 표에 나열된 모든 EU 구성원 국가에서 5150 \~ 5350MHz 주파수 범위에서 작동할 때 실내용으로 제한됩니다.
| BE DK IE UK(NI) FR C Y SK HU AT SE | |||||||||
| BG DE PT EL HR LV LT MT PL | |||||||||
| CZ EE FI ES IT RO LU NL SI | |||||||||
이 표시는 제품을 가정용 쓰레기처럼 폐기해서는 안 되며 적합한 수거 시설에 보내 재생해야 함을 의미합니다. 올바른 폐기와 재생을 통해 천연 자원, 인류 건강 및 환경을 보호하는 데 일조할 수 있습니다. 이 제품의 폐기 및 재생에 대한 자세한 정보는 지방 자치체, 폐기물 수거 업체 또는 이 제품을 구입한 매장에 문의하십시오.
저출력 RF 장치의 기술 규정
NCC의 허락 없이 어떤 회사, 기업 또는 사용자도 저출력 RF 장치에서 주파수 변경, 전송 출력 향상 또는 원래 특성과 성능을 변경해서는 안 됩니다. 저출력 RF 장치는 항공기 보안에 영향을 주고 법적 통신을 방해해서는 안 됩니다. 그런 경우가 발견될 경우 사용자는 방해가 발생하지 않을 때까지 즉시 작동을 멈추어야 합니다. 언급한 법적 통신은 전자통신관리법을 준수하여 발생하는 무선 통신을 말합니다. 저출력 RF 장치는 법적 통신 또는 ISM 전파 방사 장치의 방해 전파를 수용해야 합니다.
제품 전원 상태표
이 제품은 에너지 관련 제품 지침 2009/125/EC의 Ecodesign 요구사항 및 에너지 관련 제품 및 에너지 정보의 Ecodesign(개정) (EU 탈퇴) 규정 2020에 따라 다음 표준 또는 문서를 준수합니다. 규정(EC) 번호 1275/2008(규정(EU) 번호 801/2013으로 개정됨). 제품에는 HiNA 기능이 구비되어 있습니다.
| 필수 전원 상태 정보 | 전원 모드 | |
| 대기 네트워크 대기 | ||
| 230V/50Hz 입력, 지정 전원 모드에서 전력 소비장비가 자동으로 이 모 드로 전환되는 데 걸리는 시간모든 유선 네트워크 포트가 연결되고 모든 무선 네트워크 포트가 230V/50Hz에서 활성화된 경우 네트워크 대기 모드에서 전력 소비 | ≤ 0.5W Wi-Fi*, 이더넷 및<2.5시간해당 없음 | Bluetooth* ≤ 3.0W ≤ 20 분 ≤ 3.0W |
| 무선 네트워크 포트 비활성화/활성화 절차. 모든 네트워크를 비활성화하면 대기 모드가 활성화됩니다. | Wi-Fi: 비활성화하려면 애프 후면의 구멍에 얇은 클립을 삽입하고 애프 후면의 표 시등이 백색으로 3회 깜박일 때까지 2초 동안 누르고 있습니다.Bluetooth비활성화하려면 Bluetooth페어링 목록을 소거합니다. 애프의 Bluetooth 버튼 *을 10초 동안 길게 누릅니다. 다시 활성화하려면 Bluetooth 소스를 연결합니다. | |
중국 유해 물질 제한 지침표
| 유해 물질의 명칭 및 농도 | ||||||
| 유해 물질 | ||||||
| 부품 번호 | 납(Pb) | 수은(Hg) | 카드뮴(Cd) | 6가 크롬(VI) | 폴리브롬화바이페닐(PBB) | 폴리브롬화디페닐에테르(PBDE) |
| 폴리염화바이페닐(PCB) | X00 | 000 | ||||
| 금속 부품 X00 | 000 | |||||
| 플라스틱 부품 | 00000 | 0 | ||||
| 스피커 X000 | 00 | |||||
| 케이블 X000 | 00 | |||||
| 본 표는 SJ/T 11364 조항에 따라 준비되었습니다.0: 이부품의 모든 동종 재질에 함유된 이 유해 물질이 GB/T 26572에서 규정한 제한요구사항 미만임을 나타냅니다. |  | |||||
| X: 이 부품에 사용된 동종 재질 중 최소한 하나에 함유된 이 유해 물질이GB/T 26572에서 규정한 제한 요구사항을 초과함을 의미합니다. | ||||||
대만 유해 물질 제한 지침표
| 장비 이름:Amplifier,형식명:437308 | ||||||
| 제한 물질 및 해당 화학 기호 | ||||||
| 단위 | 납(Pb) | 수은(Hg) | 카드뮴(Cd) | 육가크로뮴(Cr+6) | 폴리브롬화바이페닐(PBB) | 폴리브롬화디페닐에테르류(PBDE) |
| 폴리염화바이페닐(PCB) | - | ○ | ○ ○ | ○ | ○ | |
| 금속 부품 | - | ○ | ○ | ○ | ○ | ○ |
| 플라스틱 부품 | ○ | ○ | ○ | ○ | ○ | ○ |
| 스피커 | - | ○ | ○ | ○ | ○ | ○ |
| 케이블 | - | ○ | ○ | ○ | ○ | ○ |
| 참고1:“○”는 제한 물질의 함유율이 기준값을 초과하지 않음을 나타냅니다.참고2:“-”는제한 물질이 면제에 부합함을 나타냅니다. | ||||||
제조일: 일련 번호의 여덟 번째 자리는 제조연도를 나타냅니다. 즉 "2"는 2012년 또는 2022년입니다.
CMIIT ID는 제품 바닥의 레이블에 위치해 있습니다.
기록용으로 작성하여 보관하십시오.
일련 번호 및 모델 번호는 제품 바닥의 레이블에 위치해 있습니다.
일련 번호:
모델 번호:437308
영수증을 사용자 안내서와 함께 보관하십시오. 지금 Bose 제품을 등록하시는 것이 좋습니다. worldwide.Bose.com/ProductRegistration에서 쉽게 등록할 수 있습니다.
보안 정보
이 제품은 Bose에서 자동 보안 업데이트를 수신할 수 있습니다. 자동 보안 업데이트를 수신하려면 Bose Music 앱에서 제품 설치 프로세스를 완료하고 제품을 인터넷에 연결해야 합니다. 설치 프로세스를 완료하지 않을 경우 Bose에서 제공하는 보안 업데이트를 설치할 책임이 사용자에게 있습니다.
Amazon, Alexa, Amazon Music 및 모든 관련 로고는 Amazon.com, Inc. 또는 그 자회사의 상표입니다.
Apple, Apple 로고, Apple Music 및 AirPlay는 미국과 기타 국가에 등록된 Apple Inc.의 상표입니다.
Works with Apple 배지를 사용하는 것은 부속품이 배지에 식별된 기술에 특별히 사용하도록 제작되었으며, 개발자에게서 Apple 성능 표준을 만족한다는 인증을 받았음을 의미합니다.
Bluetooth® 단어 표시와 로고는 Bluetooth SIG, Inc.가 소유한 등록 상표이며 Bose Corporation은 사용권 계약에 따라 해당 표시를 사용합니다.
Google, Google Play 및 Chromecast built-in은 Google LLC의 상표입니다.
이 제품은 iHeartRadio 서비스를 포함합니다. iHeartRadio는 iHeartMedia, Inc.의 등록 상표입니다.
이 제품은 Microsoft의 특정 지적 재산권의 보호를 받습니다. 그러한 기술을 이 제품 이외의 용도에 사용하거나 배포하는 행위는 Microsoft와의 사용권 계약이 없으면 금지되어 있습니다.
Pandora는 Pandora Media, Inc.의 상표 또는 등록 상표이며 허가 하에 사용됩니다.
이 제품은 타사 라이센스의 적용을 받는 Spotify 소프트웨어를 사용하며 www.spotify.com/connect/third-party-licenses에서 확인할 수 있습니다.
Spotify는 Spotify AB의 등록 상표입니다.
USB Type-C® 및 USB-C®는 USB Implementers Forum의 등록 상표입니다.
Wi-Fi는 Wi-Fi Alliance®의 등록 상표입니다.
Bose, Bose Bass Module, Bose Music, Bose Music Amplifier, Bose Music 로고, Bose Noise Cancelling Headphones, QuietComfort, SimpleSync, SoundLink, SoundLink Revolve 및 Virtually Invisible은 Bose Corporation의 상표입니다.
Bose Corporation 본사: 1-877-230-5639
©2022 Bose Corporation. 사전 서면 승인 없이 본 설명서의 특정 부분을 복제, 변경, 배포 또는 사용할 수 없습니다.
Bose Music Amplifier 제품의 구성 요소로 포함된 타사 소프트웨어 패키지에 적용되는 라이센스 공시를 보려면 다음과 같이 확인하십시오.
- 앱프에서 Bluetooth 버튼 § 및 재설정 버튼을 15초 동안 길게 누릅니다.
- USB 케이블을 앱프 후면의 SERVICE 커넥터에 연결합니다.
- 케이블 반대쪽을 컴퓨터에 연결합니다.
- 컴퓨터의 브라우저 창에 http://203.0.113.1/opensourc를 입력하여 EULA와 라이센스 공시를 표시합니다.
상자 내용물
내용물 13
앱프 배치
권장 사항.... 14
스피커 연결 지침
스피커 와이어 길이 권장 사항 15
스피커 연결.... 16
전원
앱프 전원 연결 19
네트워크 대기 19
BOSE MUSIC 앱 설치
Bose Music 앱 다운로드 20
기존 BOSE MUSIC 앱 사용자
기존 계정에 주 앱프 추가.... 21
다른 Wi-Fi® 네트워크에 연결 21
주 및 보조 앱프
사용 사례 1 22
사용 사례 2 23

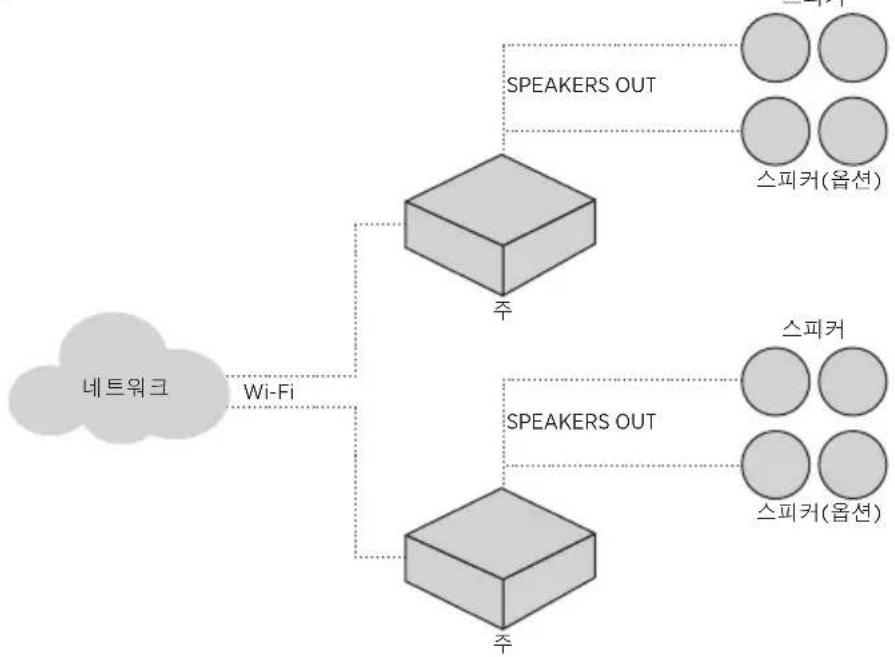

사용 사례 3....23
주 앱프 연결
Bose Music 앱을 사용한 연결 24

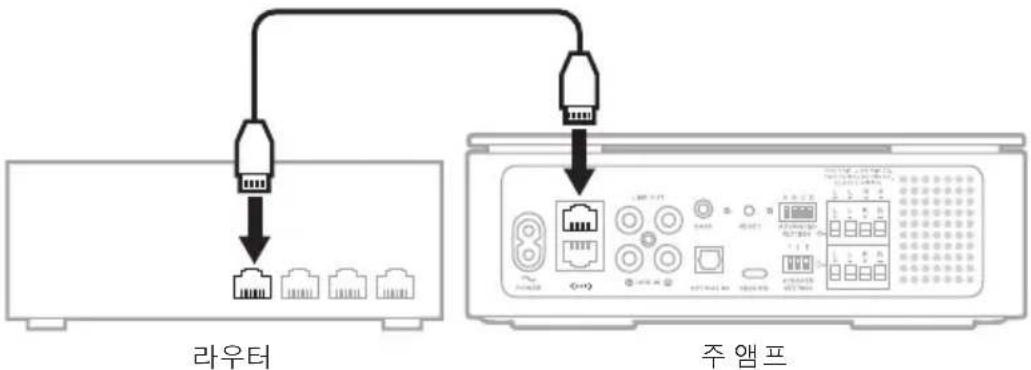

이더넷 케이블을 사용한 연결.... 24
추가 주 앱프 연결 24
보조 앱프 연결
주 앱프에 연결 25
추가 보조 앱프 연결 25
앱프 포트 26
앱프 및 스피커 설정

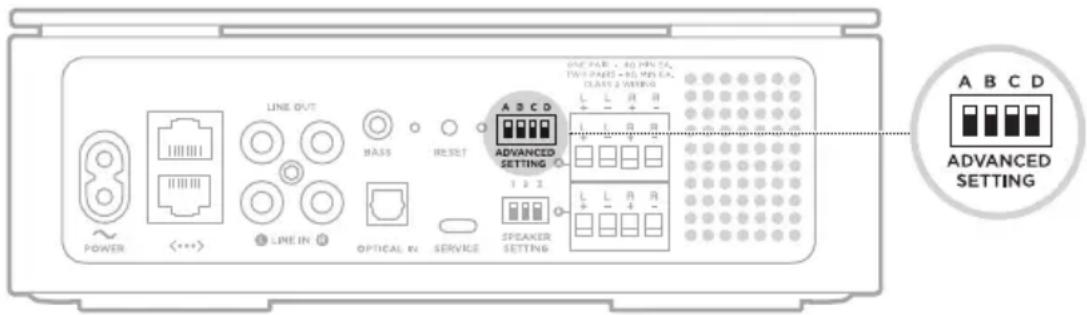

앱프 설정 27

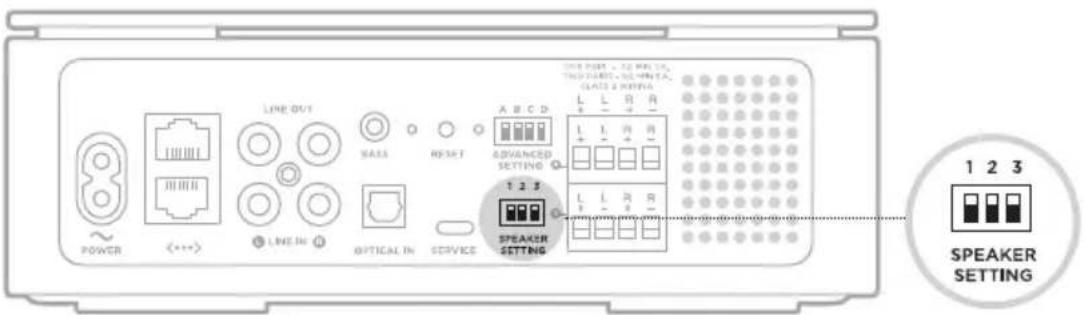

스피커 설정 29
음성 비서 사용
Google 어시스턴트 30
Amazon Alexa 30
CHROMECAST를 사용한 오디오 스트리밍 31
AIRPLAY를 사용한 오디오 스트리밍
콘트롤 센터에서 오디오 스트리밍 32
앱에서 오디오 스트리밍 32
사전 설정 사용자 지정
사전 설정 저장 33
사전 설정 재생 33
BLUETOOTH®연결
모바일 장치 연결 34
모바일 장치 분리 35
모바일 장치 재연결 35
추가 모바일 장치 연결 35
앱프 장치 목록 소거 35
앱프 상태
Bluetooth 및 오류 상태 36
Wi-Fi 및 전원 상태 37
주 앱프 37
보조 앱프 37
업데이트,재설정 및 오류 상태 38
고급 기능
Wi-Fi 기능 사용 해제/사용 설정 39
과부하 보호 39
BOSE 제품 연결

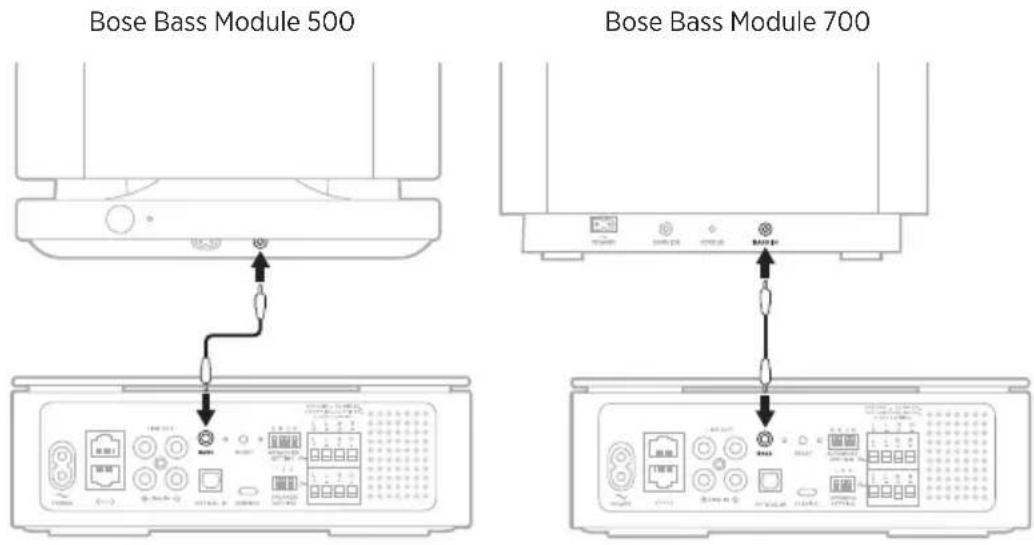

Bose Bass Module 연결 40
SimpleSync™ 기술을 사용한 Bose SoundLink Bluetooth 스피커 또는
Bose 헤드폰 연결 41
이점 41
호환되는 제품.... 41
Bose Music 앱을 사용한 연결 42
Bose SoundLink Bluetooth 스피커 또는 Bose 헤드폰 다시 연결.... 42
관리 및 유지보수
앱프 업데이트 43
주 앱프 43
보조 앱프 43
앱프 청소 43
교체용 부품 및 부속품 43
제한 보증 43
기술 정보 44
문제 해결
이 방법을 먼저 시도하십시오.... 45
기타 방법 45

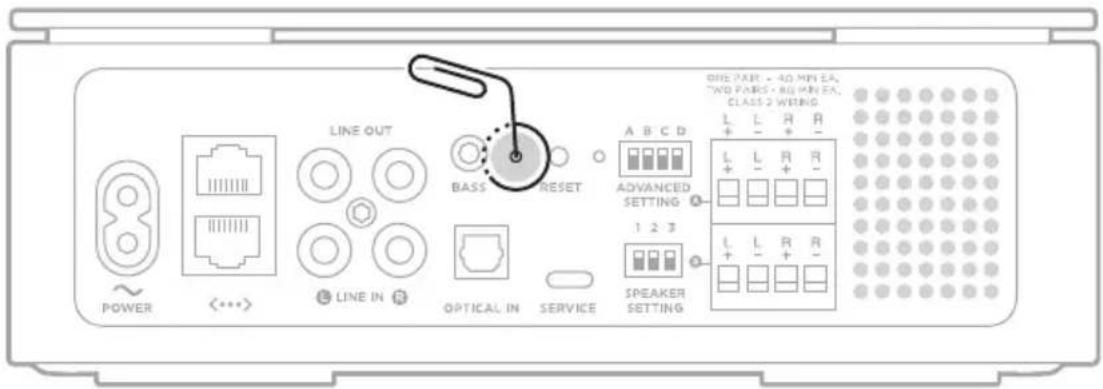

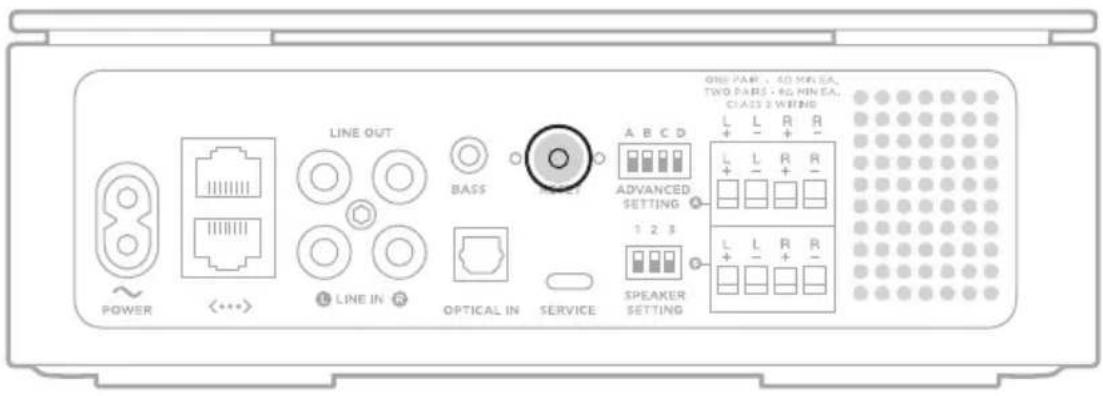

앱프 재설정 51
공장 기본값으로 앱프 복원 51
부록 A: 략 마운팅

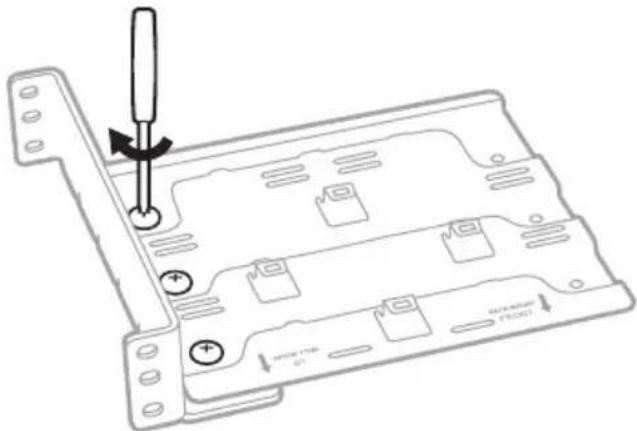

브래킷 연결 52

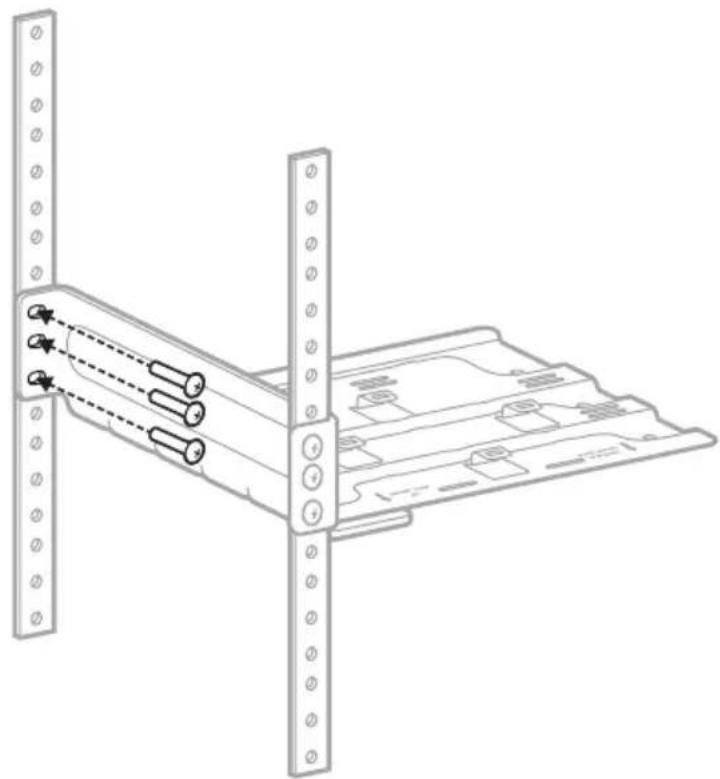

랙에 부착 53
앱프 배치 55
부록 B: 월 마운팅
하드웨어 사양 56
마운팅 브래킷 부착 57
앱프 부착 60
부록 C: 외부 소스 연결
RCA 오디오 케이블 사용 61

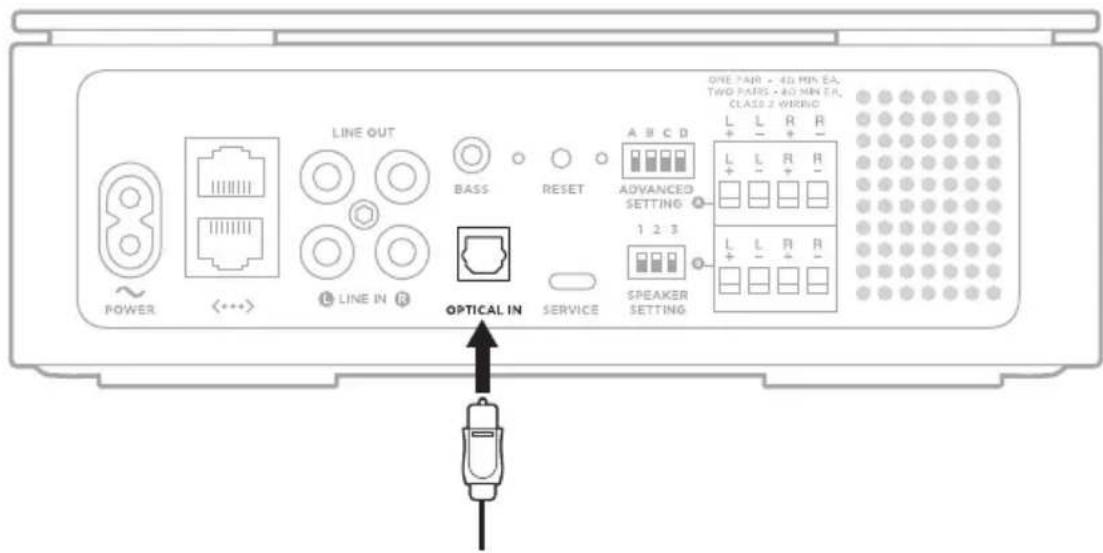

광 케이블 사용 61
내용물
다음 부품들이 포함되어 있는지 확인합니다.
*여러 종류의 전원 코드가 제공될 수도 있습니다. 설치 지역에 맞는 전원 코드를 사용하십시오.
참고: 애프 일부가 손상된 경우 사용하지 마십시오. 공인 Bose 판매업체 또는 Bose 고객 서비스 센터에 문의하십시오.
support.Bose.com/BMA에서 확인하십시오.
권장 사항
- 앱프를 실내에 설치합니다.
- AC(주전원) 콘센트가 가까이에 있는지 확인합니다.
- 방해 전파를 피하기 위해 다른 무선 장비는 앱프에서 0.3 - 0.9m 떨어뜨려놓습니다.
- 최적의 성능을 위해 액프를 환기가 잘 되는 곳에 배치합니다.
- 앱프를 선반에 올려 놓거나 략 또는 벽에 마운트합니다.

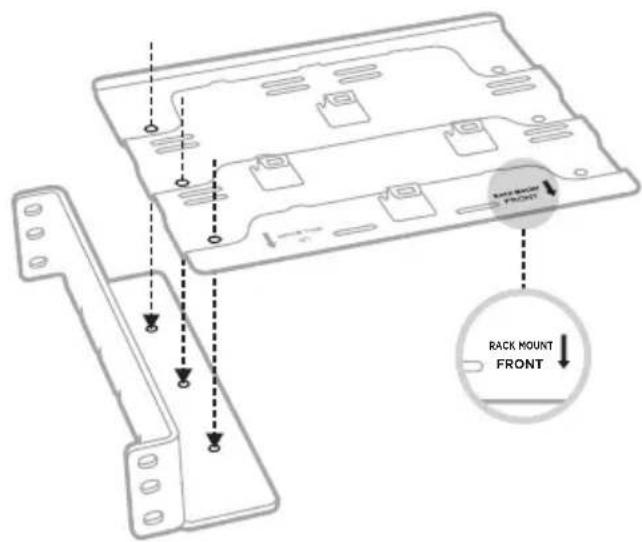

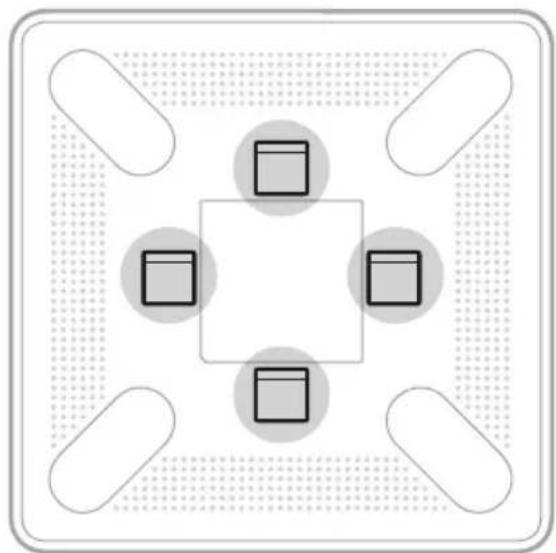

- 략에 마운팅할 때 략 마운트 화살표와 4개의 탱이 략의 전면을 향하도록 합니다 (55페이지 참조).
- 략에 여러 대의 앱프를 마운팅하는 경우 각 앱프에 대해 별도의 략 마운팅을 사용합니다.

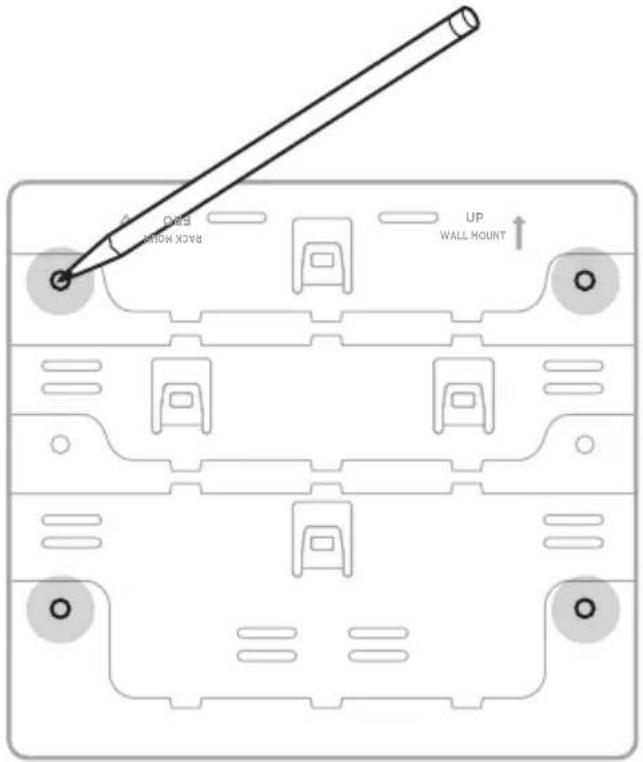

- 벽에 마운팅할 때 벽 마운트 화살표와 4개의 탱이 위를 향하도록 합니다 (57페이지 참조).
주의:
- 앱프를 최대 주변 온도가 40°C 미만인 장소에 배치합니다.

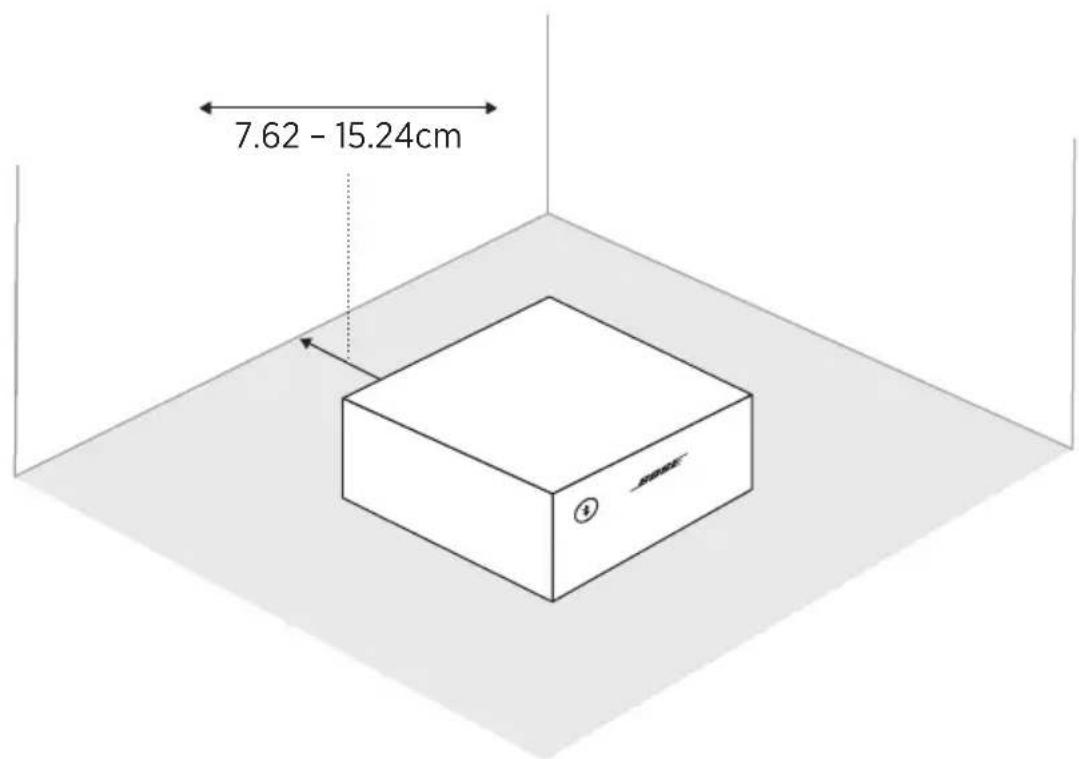

- 앱프의 후면을 다른 물체 표면에서 최소 7.62 - 15.24cm 떨어뜨려 놓습니다. 앱프 후면의 통풍을 방해하지 마십시오.
- 앱프를 사방이 완전히 막힌 곳에 배치하지 마십시오. 성능 불량이 발생할 수 있습니다.
- 스피커 두 쌍에는 각기 최소 8 옵이 요구됩니다.
주의: 패시브 스피커만 사용하십시오. 액티브 스피커는 제조사 또는 모델을 불문하고 사용하지 마십시오. 사용할 경우 장비에 손상을 입힐 수 있습니다.
스피커 와이어 길이 권장 사항
최대 길이 게이지
| 9m | 18(0.82mm^2) |
| 14m | 16(1.3mm^2) |
| 21m | 14(2.0mm^2) |
스피커를 연결하기 전에 스피커를 설치 위치에 놓고 앱프가 AC(주전원) 전원 콘센트에서 분리되어 있는지 확인합니다.

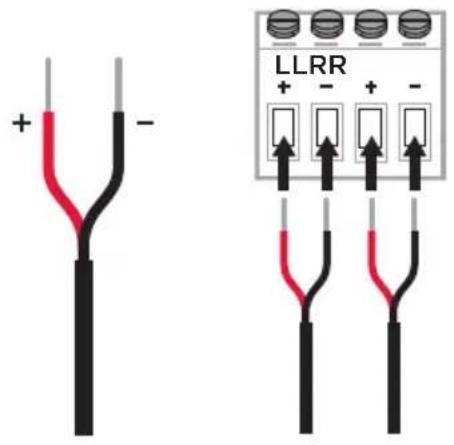

스피커 와이어는 2개의 절연 와이어로 구성됩니다.
- 표시가 있는 와이어(띠,리본 또는 색)가 양극(+) 단자에 연결됩니다.
-
아무 표시도 없는 와이어는 음극(-) 단자 연결용입니다.
-

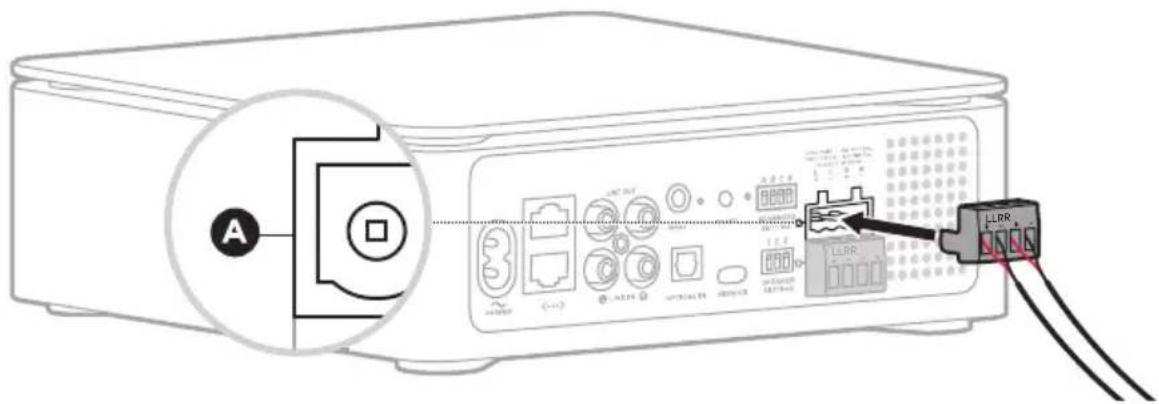

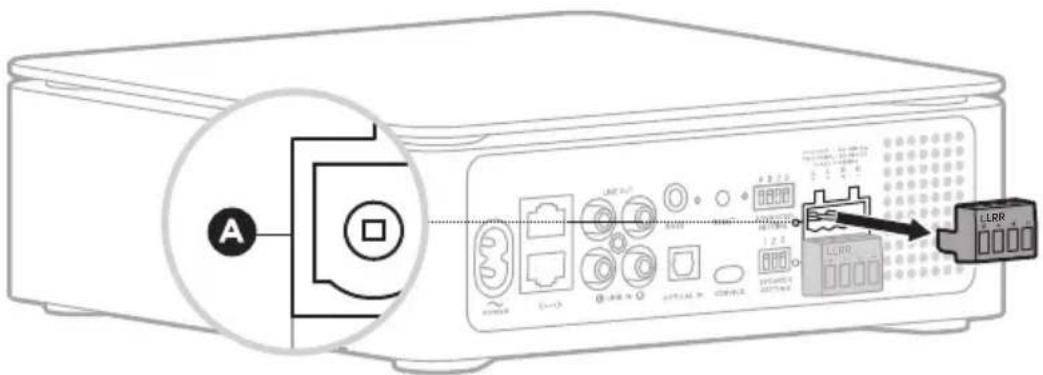

SPEAKERS OUT 포트에서 단자 블록 A 커넥터를 제거합니다.
- 스피커 와이어를 단자 블록 A에 연결합니다.
a. 왼쪽 스피커의 표시가 있는 와이어를 L+ 양극 단자에, 표시가 없는 와이어를 L- 음극 단자에 각각 삽입합니다.
b.오른쪽 스피커의 표시가 있는 와이어를 R+ 양극 단자에,표시가 없는 와이어를 R- 음극 단자에 각각 삽입합니다.
- 스피커 와이어의 반대쪽을 스피커에 연결합니다.
자세한 지침은 스피커에 대한 온라인 사용자 안내서를 확인하십시오.
참고: RTV 접착제 같은 실리콘 코킹 재료(철물점에서 구입 가능)를 사용하여 옥외 스피커 연결부 배선을 보호하십시오.

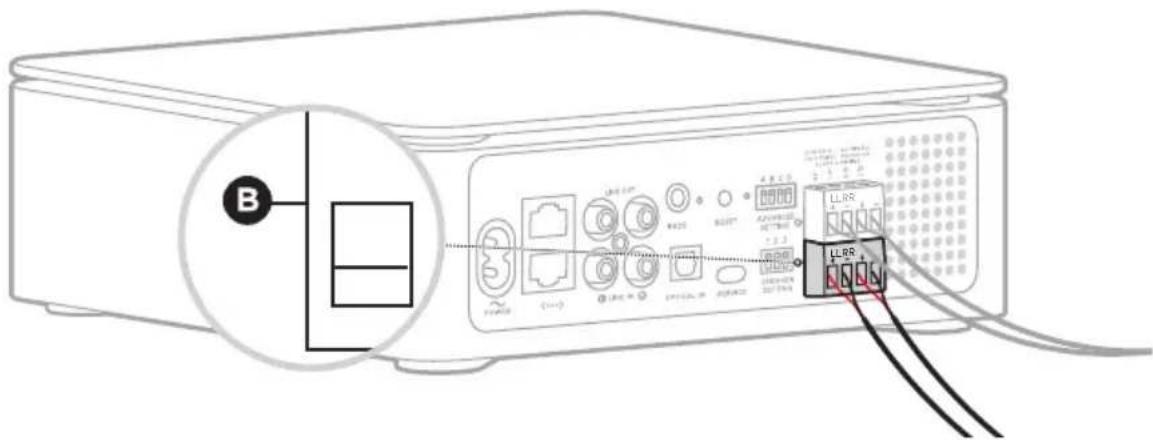

추가 스피커 연결
더풍부한 사운드를 위해 최대 두 쌍의 스피커를 앱프에 연결할 수 있습니다.
두 번째 쌍 의 스피커를 연결하려면 단자 블록 B를 사용하여 16페이지의 “스피커연결”의 단계를 반복합니다.
앱프 전원 연결
-
전원 코드를 앱프 후면의 POWER 포트에 연결합니다.
-
전원 코드의 반대쪽 끝을 AC(주전원) 전원 콘센트에 꽃습니다.
앱프 후면의 표시등이 주황색으로 천천히 깜박입니다.
참고:
- 앱프 설치가 완료되고 Main(주)으로 설정된 경우 앱프 후면의 표시등이 백색으로 점등됩니다.
- 앱프 설치가 완료되고 Supplemental(보조)로 설치된 경우 앱프 후면의 표시등이 녹색으로 점등됩니다.
네트워크 대기
앱프는 오디오가 정지되고 20초 동안 버튼을 사용하지 않은 경우 네트워크 대기로 전환됩니다. 앱프를 네트워크 대기 상태에서 깨우려면 모바일 장치의 Bose Music 앱을 사용하여 오디오를 재생 또는 재개하거나 Bluetooth 소스를 다시 연결합니다.
Bose Music 앱을 사용하면 스마트폰 또는 태블릿 같은 모바일 장치에서 주 앱프(22페이지 참조)를 설치하고 조작할 수 있습니다.
앱을 사용하여 음악을 스트리밍하고, 음악 서비스를 추가하고, 인터넷 라디오 방송국을 탐색하고, 사전 설정을 설정 및 변경하고, 음성 비서를 사용하고, 주 애프 설정을 관리하고, 업데이트 및 새로운 기능을 가져올 수 있습니다.
참고: 다른 Bose 제품에서 Bose Music 계정을 이미 만들었다면 기존 계정에 앱프를 추가합니다(21페이지 참조).
BOSE MUSIC 앱 다운로드
- 모바일 장치에서 Bose Music 앱을 다운로드합니다.
기존 계정에 주 앱프 추가
Bose Music Amplifier를 추가하려면 Bose Music 앱을 열고 앱프를 추가합니다.
참고:
- Bose Music 앱을 사용해서도 주 앱프를 추가할 수 있습니다. 보조 앱프는 네트워크 또는 Bose Music 앱에 표시되지 않습니다.
- 여러 스피커에서 동일한 오디오를 동시에 재생하려면 Bose Music 앱을 사용하여 주 앱프를 그 뽑으로 묶을 수 있습니다. 메인 페이지에서 이 옵션에 액세스할 수 있습니다. 자세한 내용은 다음에서 확인하십시오. support
다른 WI-FI 네트워크에 연결
네트워크 이름이나 암호가 변경된 경우 또는 다른 네트워크로 변경하거나 네트워크를 추가하기 원할 경우 다른 네트워크에 연결합니다.

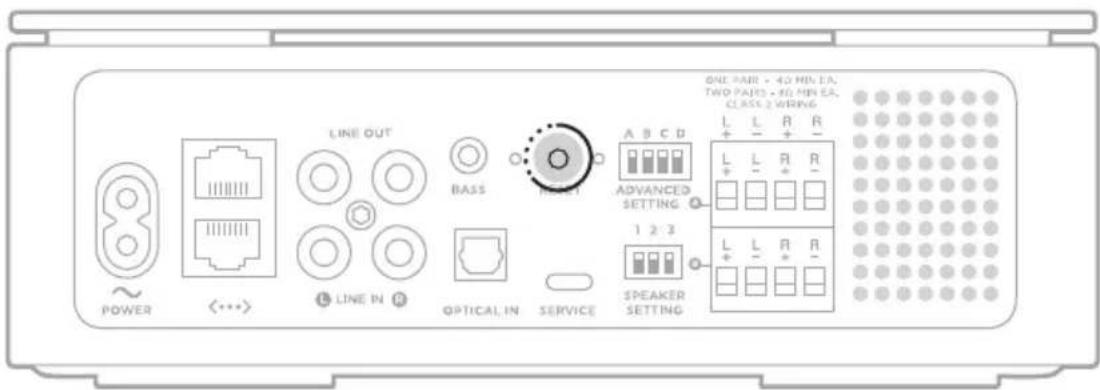

- 앱프 후면의 표시등이 주황색으로 천천히 깜박일 때까지 재설정 버튼을 5초 동안 누르고 있습니다.
2.모바일 장치에서 Wi-Fi 설정을 엽니다.
3. Bose Music Amplifier를 선택합니다.
4. Bose Music 앱을 열고 앱 지침을 따릅니다.
앱프는 최대 두 쌍의 스피커에 전원을 공급할 수 있습니다. 주 앱프(기본값) 또는 보조 앱프로 설정할 수 있습니다(27페이지 참조).
주 앱프는 Wi-Fi 연결 또는 이더넷 케이블(제공되지 않음)을 사용하여 네트워크에 연결합니다. Bose Music 앱, 모바일 장치 또는 네트워크에 연결된 음성 비서 지원 장치를 사용하여 조작할 수 있습니다.
보조 앱프는 RCA 오디오 케이블을 사용하여 주 앱프에 연결하고 주 앱프에서 오디오 출력을 수신합니다. 보조 앱프는 주 앱프와 동일한 오디오를 재생하지만 네트워크, Bose Music 앱 또는 모바일 장치에 표시되지 않으며 LINE IN 포트에서만 오디오를 재생할 수 있습니다.
최상의 음질을 위해 최대 4대의 보조 앱프를 주 앱프에 연결할 수 있습니다. 앱프는 설치 환경의 위치나 크기, 사용할 스피커 수 또는 오디오를 재생할 위치에 따라 구성할 수 있습니다.
참고:
- 최상의 음질과 균형 잡힌 볼륨을 위해 보조 앱프를 주 앱프에 연결할 때, 사용하는 스피커 모델과 앱프당 스피커 수는 동일해야 합니다.
- 설치 환경에 따라 성능에 영향을 주지 않고 4대 이상의 보조 앱프를 주 앱프에 연결할 수 있습니다.
사용 사례 1
동일한 공간에서 최대 2쌍의 스피커를 조작할 수 있으며, 스피커는 지연 없이 동일한 오디오를 재생합니다.
스피커
네트워크
Wi-Fi
또는
이더넷
SPEAKERS OUT
스피커(옵션)
주

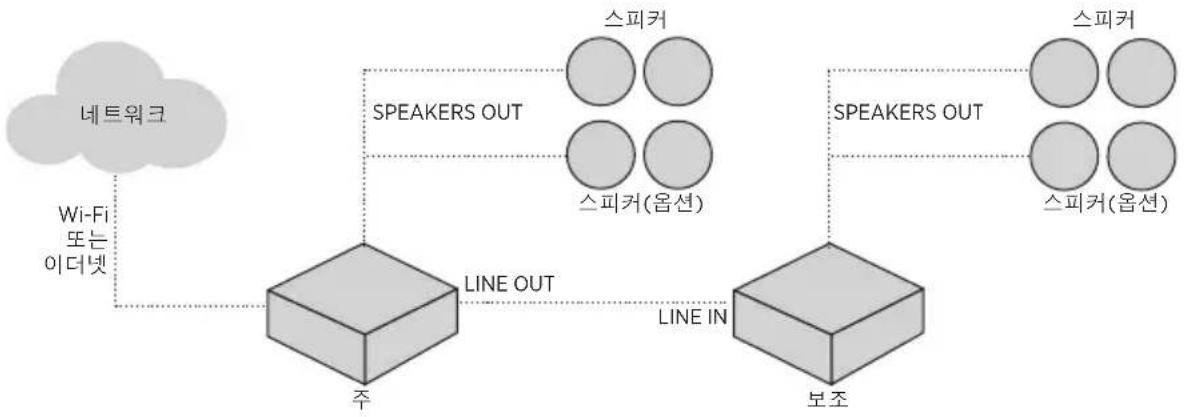

사용 사례 2
더 넓은 공간에서 모든 스피커의 전원이 동시에 켜지고 끼지고 지연이 거의 또는 전혀 없이 동일한 오디오를 재생하는 여러 쌍의 스피커를 조작할 수 있습니다.
사용 사례 3
각 시스템이 다른 오디오를 재생하는 여러 시스템(앱프 및 스피커)을 독립적으로 조작합니다.
참고:
-주 앱프는 이더넷케이블을 사용해서도 네트워크에 연결할 수 있습니다 (24페이지 참조).
- 최상의 음질과 균형 잡힌 볼륨을 위해서는 여러 쌍의 스피커를 연결할 때 동일한 EQ 설정이 스피커에 적용되므로 스피커 모델이 동일해야 합니다.
- 모든 스피커에서 동일한 오디오를 동시에 재생하려면 최상의 음질을 위해 Bose Music 앱을 사용하여 주 앱프를 그룹으로 묶으십시오. 메인 페이지에서 이 옵션에 액세스할 수 있습니다. 자세한 내용은 다음에서 확인하십시오.
____support.Bose.com/BMAGrouping
Bose Music 앱 또는 이더넷 케이블(제공되지 않음)을 사용하여 주 앱프를 네트워크에 연결합니다.
BOSE MUSIC 앱을 사용한 연결
Bose Music 앱을 사용하여 주 앱프를 네트워크에 연결하려면 20페이지를 참조하십시오.
이더넷 케이블을 사용한 연결
참고: Bose Music 앱을 사용하여 설치를 완료하지 않고 이더넷 케이블을 사용하여 네트워크에 연결하면 Bluetooth 소스의 오디오만 재생활 수 있습니다.
1.이더넷 케이블의 한쪽 끝을 라우터의 이더넷 포트에 연결합니다.
- 케이블의 반대쪽 끝을 주 앱프의 이더넷 포트에 연결합니다.
추가 주 앱프를 라우터에 직접 연결하거나(“이더넷 케이블을 사용한 연결”참조) 초기 주 앱프에 직접 연결할 수 있습니다.
1.이더넷 케이블의 한쪽 끝을 주 앱프의 이더넷 포트에 연결합니다.
- 케이블의 반대쪽 끝을 추가 주 앱프의 이더넷 포트에 연결합니다.
참고: 최상의 음질을 위해 최대 4대의 보조 앱프를 주 앱프에 연결할 수 있습니다. 설치 환경에 따라 성능에 영향을 주지 않고 추가 앱프에 연결할 수 있습니다.
주 앱프에 연결
1.주 앱프에서 오디오 케이블의 백색 커넥터를 백색 LINE OUT 포트에, 적색 커넥터를 적색 LINE OUT 포트에 연결합니다.
2.보조 앱프에서 오디오 케이블의 백색 커넥터를 백색 LINE IN 포트에,적색 커넥터를 적색 LINE IN 포트에 연결합니다.
- 보조 앤프에서 오디오 케이블의 백색 커넥터를 백색 LINE OUT 포트에, 적색 커넥터를 적색 LINE OUT 포트에 연결합니다.
- 추가 보조 앱 프에서 오디오 케이블의 백색 커넥터를 백색 LINE IN 포트에, 적색 커넥터를 적색 LINE IN 포트에 연결합니다.
| POWER | AC 전원 코드를 포트에 삽입하고 AC(주전원) 콘센트에 꽃으면 전원이 공급됩니다(19페이지 참조). |
| <•••> | 주 앱프를 네트워크에 연결하거나 이더넷 케이블(제공되지 않음)을 사용하여 여러 주 앱프를 함께 연결할 수 있습니다. 24페이지를 참조하십시오. |
| LINE OUT LINE IN | RCA 오디오 케이블 (제공되지 않음)을 사용하여 보조 앱프 또는 외부 소스를 연결할 수 있습니다. 61페이지를 참조하십시오. |
| BASS | 3.5mm 스테레오 오디오 케이블(제공되지 않음)을 사용하여 Bose Bass Module을 연결할 수 있습니다. 40페이지를 참조하십시오. |
| OPTICAL IN | 광 케이블(제 공되지 않음)을 사용하여 외부 소스의 디지털 오디오를 재생할 수 있습니다. 61페이지를 참조하십시오. |
| SERVICE 서비스용 USB Type-C® 포트입니다. | |
| SPEAKERS OUT | 최대 두 쌍의 스피커를 연결할 수 있습니다(18페이지 참조). |
앱프 설정
ADVANCED SETTING 스위치는 원하는 오디오 방식에 따라 구성할 수 있습니다. 앱프를 구성하려면 해당 ADVANCED SETTING 스위치를 아래로 내리십시오.
| Main(주) | A-위로 |  | emb프를 Main(주)으로 설정합니다.참고: Bose Music 앱 또는 이더넷 케이블 (제공되지 않음)을 사용하여 주 앱프를 네트워크에 연결할 수 있습니다. 24페이지를 참조하십시오. |
| Supplemental (보조) | A-아래로 |  | emb프를 Supplemental(보조)로 설정합니다.참고:• 보조 앱프는 RCA 오디오 케이블을 사용하여 주 앱프(또는 다른 보조 앱프)에 연결하고 LINE IN 포트에서 주 앱프의 오디오를 재생합니다.• 보조 앱프는 네트워크에 연결할 수 없으며 Bose Music 앱에 표시되지 않습니다. |
| 해당 없음 | B |  | 향후 사용할 예비용. |
| Stereo(스테레오) | C-위로 |  | 오디오 출력을 스테레오로 설정합니다. |
| Mono(모노) | C-아래로 |  | 오디오 출력을 모노로 설정합니다.참고: 모노는 스피커가 서로 멀리 떨어져 있을 때 유용합니다. |
모드 스위치 위치 설명
| Line out:variable volume(가변 봄륨) | D-위로 |  | Bose Music 앱을 사용하여 볼륨을 조작합니다.참고:이 설정은 주 앱프 LINE OUT 오디오에적용되며 보조 앱프를 통해 오디오가나 Oh니다. |
| Line out:fixed volume(고정 볼륨) | D-아래로 |  | 볼륨 조작 기능이 있는 연결된 장치를사용하여 볼륨을 조작합니다.참고:· 볼륨이 고정되면 Bose Music 앱을 사용하여볼륨을 조작할 수 없습니다.· 이 설정은 주 앱프에 적용됩니다. |
참고:
- 모든 스위치의 기본 위치는 위로 입니다.
- 각 스위치는 독립적으로 구성할 수 있습니다.
- 앱프의 전원이 켜져 있는 동안 ADVANCED SETTING 스위치를 전환하면 앱프가 재설정됩니다.
스피커 설정
Bose 251 Environmental Speakers 또는 Bose Virtually Invisible 791 스피커에 맞춤형 EQ 설정을 적용할 수 있습니다. 다른 모든 스피커의 경우 기본 EQ 설정이 사용됩니다.
제품 스위치 위치
| Bose 251 Environmental Speakers | 1 - 아래로 2 - 위로 3 - 위로 |  |
| Bose Virtually Invisible 791 스피커 | 1 - 위로 2 - 아래로 3 - 위로 |  |
| 다른 모든 스피커 | 1 - 위로 2 - 위로 3 - 위로 |  |
참고:
-모든스위치의기본위치는위로입니다.
-위의 표에 표시된 것과 다른 조합을 사용하는 경우 기본 EQ 설정이 사용됩니다.
GOOGLE 어시스턴트
앱프는 네트워크에 연결된 Google 어시스턴트 지원 장치와 호환됩니다. Google에서 음성만으로 앱프를 조작합니다.
"OK Google"이라고 말한 다음 <앱프 이름>에게 요청을 말합니다. 예를 들어, 좋아하는 음악을 재생해 보십시오. "OK Google, 패밀리 림에서 내 운동 목록 재생해 쥐"라고 말하면 됩니다.
참고:
- Bose Music 앱에서 지정한 앱프 이름을 말해야 합니다. 여러 앱프가 이름이 같을 경우 Google 어시스템트 앱에 지정된 이름을 사용하거나 Bose Music 앱에서 이름을 변경합니다.
- Google 어시스템트를 모든 언어와 국가에서 사용할 수 있는 것은 아닙니다.
- Google 어시스턴트 사용 방법에 대한 자세한 내용은 https://support.google.com/assistant에서 확인하십시오.
AMAZON ALEXA
Alexa가 내장된 별도의 장치가 네트워크에 연결되어 있는 경우 음성 명령으로 해당 장치에서 앱프를 조작할 수 있습니다. 음성 제어 기능을 설치하려면 스킬을 활성화하고 Alexa 계정을 Bose 계정에 연결합니다. 그런 다음 Alexa에게 음악 재생을 요청합니다.
"Alexa"라고 말한 다음 <앱프 이름>에게 요청을 말합니다. 예를 들어, 좋아하는 음악을 재생해 보십시오. "Alexa, play My Workout playlist on Family Room"이라고 말하면 됩니다.
참고:
- Bose Music 앱에서 지정한 앱프 이름을 말해야 합니다. 여러 앱프가 이름이 같을 경우 Alexa 앱에 지정된 이름을 사용하거나 Bose Music 앱에서 이름을 변경합니다.
- Alexa를 모든 국가에서 모든 언어로 사용할 수 있는 것은 아닙니다.
- Alexa가 할 수 있는 있는 일에 대한 자세한 내용은 https://www.amazon.com/usealexa에서 확인하십시오.
앱프에는 Chromecast built-in 기능이 있습니다. Chromecast built-in으로 전송 버튼을 탱하기만 하면 지원되는 앱에서 오디오를 스트리밍할 수 있습니다.
참고:
- Chromecast built-in을 사용하려면 Wi-Fi에 연결되어 있어야 합니다.
- 새로운 앱에 대한 지원이 주기적으로 추가됩니다.
휴대폰을 리모콘으로
- 이미 알고 있고 좋아하는 앱에서 전송 버튼을 탱하기만 하면 됩니다. 새로운 로그인이나 다운로드가 필요하지 않습니다.
- 집 어디에서나 휴대폰을 사용하여 검색, 재생, 일시 중지 및 볼륨을 높일 수 있습니다.
- 스트리밍하는 동안 소셜 미디어 스크롤, 문자 보내기, 전화 받기 등 다른 용도로 휴대폰을 계속 사용할 수 있습니다.
- Chromecast 지원 앱프로 멀티룸 캐스팅을 사용하면 집안 전체에서 음악을 즐길 수 있습니다.
일정에 따라 무제한 엔터테인먼트
Pandora, Spotify 및 TuneIn과 같은 인기 있는 음악 서비스의 수백만 곡 중에서 선택하십시오.
Chromecast built-in을 활성화하려면 Bose Music 앱을 사용합니다. 설정 메뉴에서 이 옵션에 액세스할 수 있습니다.
앱프는 AirPlay 2 오디오를 재생활 수 있어서 Apple 장치에서 앱프로 오디오를 빠르게 스트리밍할 수 있습니다.
참고:
- AirPlay 2를 사용하려면 iOS 11.4 이상을 실행하는 Apple 장치가 필요합니다.
- Apple 장치와 애프가 동일한 Wi-Fi 네트워크에 연결되어 있어야 합니다.
- AirPlay에 대한 자세한 정보는 https://www.apple.com/airplay에서 확인하십시오.
콘트롤 센터에서 오디오 스트리밍
- Apple 장치에서 콘트롤 센터를 엽니다.
- 화면 상단 오른쪽 모서리의 오디오 카드를 길게 탱한 후 AirPlay 아이콘 🔒을 탱합니다.
- 앱프를 선택합니다.
앱에서 오디오 스트리밍
- Apple Music 같은 뮤직 앱을 열고 재생할 트랙을 선택합니다.
- 뒤를 탱합니다.
- 앱프를 선택합니다.
뮤직 라이브러리에서 좋아하는 스트리밍 음악 채널, 방송국, 재생목록, 아티스트, 앨범 또는 노래로 사전 설정 6개를 사용자 지정할 수 있습니다. Bose Music 앱에서 버튼 하나만 누르면 언제든지 음악에 액세스할 수 있습니다.
참고: 소스가 Bluetooth 연결인 경우 사전 설정을 설정할 수 없습니다.
사전 설정 저장
- 앱을 사용하여 음악을 스트리밍합니다.
- 음악이 재생되는 동안 앱의 사전 설정을 길게 누릅니다.
사전 설정 재생
사전 설정을 사용자 지정했으면 Bose Music 앱에서 사전 설정을 누릅니다.
모바일 장치 연결

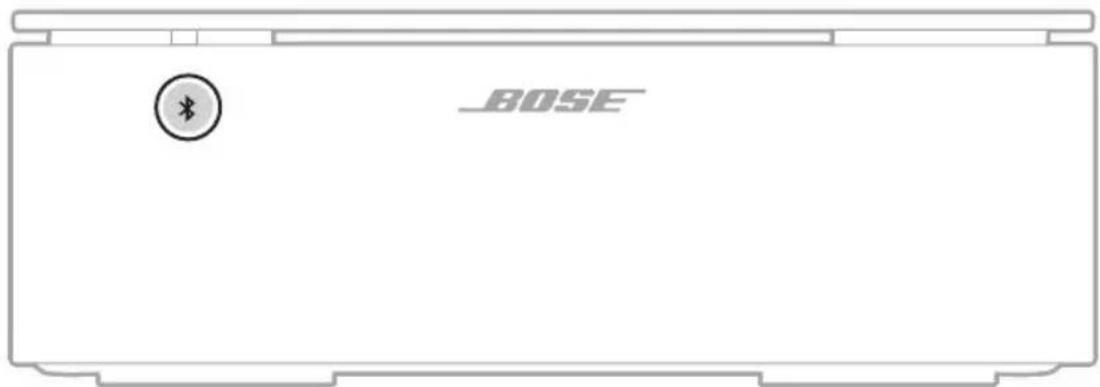

1.주 앱프 전면에 있는 Bluetooth 버튼 *을 누릅니다.
2.모바일 장치에서 Bluetooth 기능을 겹니다.
참고:Bluetooth메뉴는 대개 설정 메뉴에서 찾을 수 있습니다.
3.장치 목록에서 사용자의 앱프를 선택합니다.
참고: Bose Music 앱에서 앱프로 입력한 이름을 찾습니다. 앱프 이름을 지정하지 않은 경우 기본 이름이 나타납니다.
연결되면 앱프 전면의 표시등이 청색으로 계속 켜져 있다가 흑색으로 어두워집니다. 앱프 이름이 모바일 장치 목록에 표시됩니다.
모바일 장치 분리
Bose Music 앱을 사용하여 모바일 장치를 연결 해제합니다.
팀: 모바일 장치의 Bluetooth 설정을 사용할 수도 있습니다. Bluetooth 기능을 사용해제하면 다른 모든 장치가 연결 해제됩니다.
모바일 장치 재연결
Bluetooth 버튼 *을 누릅니다.
앤프가 가장 최근에 연결된 장치와 연결을 시도합니다.
참고:
- 모바일 장치에서 Bluetooth 기능이 사용 설정되어 있는지 확인합니다.
-장치가 9m 내에 있고 전원이 켜져 있어야 합니다.
추가 모바일 장치 연결
앱프 장치 목록에 최대 8대를 저장할 수 있습니다.
참고: 한 번에 한 모바일 장치에서만 오디오를 재생할 수 있습니다.
- 앱프 전면의 표시등이 청색으로 천천히 깜박일 때까지 *을 누르고 있습니다.
- 모바일 장치의 장치 목록에서 앱프를 선택합니다.
참고: 모바일 장치에서 Bluetooth 기능이 사용 설정되어 있는지 확인합니다.
앱프 장치 목록 소거
- 앱프 전면의 표시등이 청색으로 3번 깜박일 때까지 ⋊을 10초 동안 누르고 있습니다.
2.장치의 Bluetooth 목록에서 앱프를 삭제합니다.
모든 장치가 소거됩니다. 앱프를 연결할 준비가 되었습니다(34페이지 참조).
BLUETOOTH 및 오류 상태
앱프 전면의 표시등은 모바일 장치의 Bluetooth 연결 상태와 오류 경고를 표시합니다.
| 청색 느린 점멸 | 모바일 장치에 연결 준비됨 |
| 청색 점멸 | 모바일 장치에 연결 중 |
| 청색이 점등된 후흑색으로 어두워짐 | 모바일 장치에 연결됨 |
| 청색 3회 점멸 | 장치 목록 소거됨 |
| 청색과 적색이 3초동안 점멸 | Bluetooth 연결이 사용 해제됨(보조) |
| 적색 점등 | 심각한 오류(하드웨어)- Bose 고객 서비스 센터에 문의하십시오.참고: 앱프 전면과 후면의 표시등이 동시에 적색으로 점등됩니다. |
앱프 후면의 표시등은 Wi-Fi, 전원 및 시스템 상태를 표시합니다.
Wi-Fi, 전원 및 시스템 상태
주 앱프의 Wi-Fi 및 전원 상태를 표시합니다.
표시등 동작 시스템 상태
| 백색 느린 점멸 | 전원이 켜지는 중 |
| 백색 점등 전원 켜짐 | |
| 주황색 느린 점멸 | Wi-Fi 설정 준비됨 |
| 주황색 점등 | Wi-Fi 설정 진행 중 |
| 백색 느린 점멸 | Wi-Fi 연결 중 |
| 백색 점등 Wi-Fi에 연결됨 |
보조 앱프
보조 앱프의 및 전원 상태를 표시합니다.
표시등 동작 시스템 상태
| 녹색 느린 점멸 | 전원이 켜지는 중 |
| 녹색 점등 전원 켜짐 |
업데이트,재설정 및 오류 상태
소프트웨어 업데이트,재설정 및 오류 경고 상태를 표시합니다.
표시등 동작 시스템 상태
| 백색 점멸 업데이트를 설치하는 중 | |
| 백색 점등 업데이트 완료 | |
| 적색 3회 점멸 재설정 완료 | |
| 주황색 점등 | Wi-Fi 오류(주) - Bose 고객 서비스 센터에 문의하십시오. |
| 주황색 4회 점멸 | 심각하지 않은 오류(네트워크 연결 오류 또는 소스 오류) |
| 적색 점등 | 심각한 오류(하드웨어) - Bose 고객 서비스 센터에 문의하십시오.참고: 앱프 전면과 후면의 표시등이 동시에 적색으로 점등됩니다. |
WI-FI 기능 사용 해제/사용 설정
앱프 후면의 구멍에 얇은 클립을 삽입하고 앱프 후면의 표시등이 백색으로 3회 깜박일 때까지 2초 동안 누르고 있습니다.
과부하 보호
앱프의 과부하 보호 기능은 자동으로 최대 출력을 줄여 앱프가 과열되는 것을 방지합니다. 이는 앱프를 고음으로 장시간 재생하거나 통풍이 제한된 위치에 설치한 경우 발생할 수 있습니다. 앱프가 냉각되면 최대 출력이 자동으로 복구됩니다.
BOSE BASS MODULE 연결
3.5mm 스테레오 오디오 케이블(제공되지 않음)을 사용하여 Bose Bass Module을 앱프에 연결할 수 있습니다.
참고:
- 3.5mm 오디오 케이블은 스테레오이고 차폐선이어야 합니다.
-
3.5mm 오디오 케이블 이 없는 경우 Bose.com/BM500 또는 Bose.com/BM700을 방문하여 4.5m 케이블을 구입하십시오. 인근 전자제품 매장에서 구입할 수도 있습니다.
-
앱프에서 3.5mm 오디오 케이블의 한쪽 끝을 BASS 포트에 연결합니다.
-
케이블의 반대쪽 끝을 베이스 모듈의 BASS IN 포트에 연결합니다.
Bose Bass Module 700: ____ Bose.com/BM700
SIMPLESYNC™ 기술을 사용한 BOSE SOUNDLINK BLUETOOTH스피커 또는 BOSE 헤드폰 연결
Bose SimpleSync™ 기술을 사용하면 특정 Bose SoundLink Bluetooth 스피커 또는 Bose 헤드폰을 앱프에 연결하여 새로운 방식으로 음악과 영화를 청취할 수 있습니다.
이점
개인적인 청취 경험: Bose 헤드폰을 앱프에 연결하여 다른 사람을 방해하지 않고 TV나 음악을 들을 수 있습니다. 헤드폰을 원하는 볼륨으로 유지하면서 각 제품의 독립적인 볼륨 콘트롤을 사용하여 앱프 볼륨을 낮추거나 음소거합니다.
또 다른 오디오 름: Bose SoundLink Bluetooth 스피커를 앱프에 연결하여 동시에 두 개의 다른 방에서 같은 곡을 청취합니다.
참고:
- SimpleSync™ 기술의 Bluetooth 범위는 최대 9m입니다. 벽과 구조재가 수신에 영향을 줄 수 있습니다. 환경에 따라 범위가 더 넓어질 수 있습니다.
- SimpleSync™ 기술을 사용하는 경우 Bluetooth 소스를 사용하여 오디오를 스트리밍할 수 없습니다.
호환되는 제품
대부분의 Bose SoundLink Bluetooth 스피커를 앱프 및 Bose 헤드폰에 연결할 수 있습니다.
많이 사용하는 호환 제품은 다음과 같습니다.
- Bose SoundLink Revolve+ Bluetooth 스피커
- Bose SoundLink Mini Bluetooth 스피커
- Bose SoundLink Color Bluetooth 스피커
- Bose Noise Cancelling Headphones 700
- Bose QuietComfort 35 무선 헤드폰
새로운 제품이 주기적으로 출시됩니다. 전체 목록과 자세한 정보는 다음에서 확인하십시오. ____ worldwide.Bose.com/Support/Groups
Bose Music 앱을 사용한 연결
Bose SoundLink Bluetooth 스피커 또는 Bose 헤드폰을 앱프에 연결하려면 Bose Music 앱을 사용합니다. 자세한 내용은 다음에서 확인 하십시오.
-연결하려는 제품이 앱프에서 9m 이내에서 켜져 있고 다른 장치에 연결할 준비가 되었는지 확인해야 합니다. 자세한 정보는 제품 사용자 안내서를 참조하십시오.
- 앱프에는 한번에 하나의 제품만 연결할 수 있습니다.
BOSE SOUNDLINK BLUETOOTH 스피커 또는 BOSE 헤드폰 다시 연결
Bose SoundLink Bluetooth 스피커 또는 Bose 헤드폰의 전원을 EQUINS.
스피커 또는 헤드폰이 앱프를 포함하여 가장 최근에 연결된 Bluetooth 장치에 연결을 시도합니다.
참고:
- 앱프가 수신 범위 내(9m)에 있고 전원이 켜져 있어야 합니다.
- 스피커가 연결되지 않을 경우 50페이지의 “앱프가 이전에 연결된 Bose SoundLink Bluetooth 스피커와 다시 연결되지 않을 경우”를 참조하십시오.
- 헤드폰이 연결되지 않을 경우 50페이지의 “앱프가 이전에 연결된 Bose 헤드폰과 다시 연결되지 않을 경우”를 참조하십시오.
앱프 업데이트
주 앱프
주 앱프는 Bose Music 앱과 Wi-Fi 네트워크에 연결되면 자동으로 업데이트됩니다.
보조 앱프
- 스위치 A를 위로 올려 주 앱프로 설정합니다.
- Bose Music 앱에 앱프를 추가합니다(24페이지 참조).
앱프가 자동으로 업데이트됩니다. 업데이트가 완료되면 앱프 후면의 표시등이 백색으로 점등됩니다.
- 스위치 A를 아래로 내려 다시 보조 앱프로 설정합니다.
앱프 청소
부드럽고 마른 천을 사용하여 앱프의 표면을 청소합니다.
손이 닿지 않는 부분은 진공 청소기에 브러시를 끼워서 청소합니다.
주의:
- 청소하기 전에 전원 코드를 AC(주전원)전원 콘센트에서 분리합니다.
- 앱프 근처에서 스프레이를 사용하지 마십시오. 용제, 화학 물질, 또는 알코올, 암모니아, 연마제 성분의 세제를 사용하지 마십시오.
- 기기에 액체가 흘러 들어가지 않도록 하십시오.
교체용 부품 및 부속품
교체용 부품 및 부속품은 Bose 고객 서비스 센터를 통해 주문하실 수 있습니다.
support.Bose.com/BMA에서 확인하십시오.
제한 보증
앱프는 제한 보증의 적용을 받습니다. 제한 보증에 대한 자세한 내용은 당사 웹사이트 worldwide.Bose.com/Warranty에서 확인하십시오.
제품을 등록하려면 worldwide.Bose.com/ProductRegistration에서 지침을 확인하십시오. 등록하시지 않더라도 제한 보증에 대한 권리에는 영향이 없습니다.
| 사양 | 값 |
| 치수(근사치) | 폭 21cm x 깊이 21cm x 높이 7.3cm |
| 무게(앱프만) 2,186g | |
| 정격 전원 | 100-240V~50/60 Hz, 240W |
| 입력 감도 | RCA 입력: 2Vrms |
| 신호 대 잡음비(S/N) | >100dB |
| 출력(연속 평균) | 125W / 채널 최소 입력 8음, 20Hz~20kHz, 0.1% THD 이하 |
| 온도 범위 | 0°C~5°C 참고:설치 환경에 따라 성능에 영향을 주지 않고 권장 온도 범위를 벗어나 작동할 수 있습니다. |
이 방법을 먼저 시도하십시오
앱프에 문제가 발생할 경우:
- 앱프가 전기가 들어오는 AC(주전원) 콘센트에 연결되어 있는지 확인합니다.
-모든 케이블과 스피커 와이어를 고정합니다. - 앱프의 상태를 확인합니다(36페이지 참조).
- 앱프와 모바일 장치를 간섭 가능성(무선 라우터, 무선 전화기, 텔레비전, 전자렌지 등)에서 멀리 옮입니다.
- 올바른 작동을 위해 앱프를 무선 라우터 또는 모바일 장치의 권장 범위 내로 옮입니다.
- 스피커 사용자 안내서를 참조하십시오.
기타 방법
문제를 해결할 수 없을 경우 아래 표에서 증상을 식별하고 흔한 문제에 대한 해결책을 확인할 수 있습니다. 그래도 문제를 해결할 수 없을 경우 Bose 고객 서비스 센터에 문의하십시오.
worldwide.Bose.com/contact에서 확인하십시오.
증상 해결책
| 네트워크 설치를완료할 수 없을 경우 | 앱프가 Main(주)으로 설정되어 있는지 확인합니다(27페이지 참조).올바른 네트워크 이름을 선택하고 암호를 입력합니다.모바일 장치와 앱프를 동일한 Wi-Fi 네트워크에 연결합니다.설치에 사용 중인 모바일 장치에서 Wi-Fi를 사용 설정합니다.모바일 장치에서 기본 브라우저를 변경합니다.다른 열린 응용 프로그램을 닫습니다.모바일 장치 및 라우터를 다시 시작합니다.앱프를 라우터 수신 범위 내에 놓습니다.앱프를 재설정합니다(51페이지 참조).라우터가 2.4GHz 및 5GHz 밴드 모두를 지원할 경우 모바일 장치와 앱프가 동일한 밴드에 연결되어 있는지 확인합니다.BoseMusic앱 을 삭제하고 앱프를 재설정(51페이지 참조)한 후설치를 다시 시작합니다. |
증상 해결책
| 네트워크에 연결할수 없을 경우 | 앱프가 Main(주)으로 설정되어 있는지 확인합니다(27페이지 참조).앱프가 Main(주)으로 설정되어 있고 장치가 이더넷 포트에 연결되어 있는 경우 다른 Bose Music Amplifier는 아닌지 확인합니다.Bose Music 앱에서 올바른 네트워크 이름을 선택하고 네트워크 암호(대/소문자 구분)를 입력합니다.앱프와 모바일 장치가 동일한 Wi-Fi 네트워크에 연결되어 있는지 확인합니다.설치에 사용 중인 모바일 장치에서 Wi-Fi를 사용 설정합니다.모바일 장치에서 열린 다른 응용 프로그램을 닫습니다.여러 대의 앱프가 케이블로 연결되어 있는 경우 연결된 앱프 수를 줄입니다.이더넷 케이블을 사용하여 주 앱프를 네트워크에 연결합니다(24페이지 참조).이더넷 케이블을 사용하여 네트워크에 연결된 경우:• 케이블을 확인합니다(24페이지 참조).• 다른 이더넷 케이블을 사용합니다(24페이지 참조).네트워크 정보가 변경된 경우 21페이지를 참조하십시오.모바일 장치 및 라우터를 다시 시작합니다.라우터가 2.4GHz 및 5GHz 밴드 모두를 지원할 경우 장치(모바일 또는 컴퓨터)와 앱프가 동일한 밴드에 연결되어 있는지 확인합니다.참고: 올바른 밴드에 연결될 수 있도록 각 밴드에 고유한 이름을 부여합니다.라우터를 재설정합니다.다른 네트워크에 연결하는 동안 앱에서 설치를 지시하지 않을 경우 기본 화면으로 이동하여 앱프를 추가합니다. |
| Bose Music 앱이모바일 장치에서작동하지 않을 경우 | 모바일 장치가 Bose Music 앱과 호환되는지, 최소 시스템 요구사항을 만족하는지 확인합니다. 자세한 내용은 모바일 장치에서 앱 스토어를 참조하십시오.모바일 장치에서 Bose Music 앱을 제거했다가 앱을 다시 설치합니다(20페이지 참조). |
증상 해결책
| 오디오가 불량 또는 왜곡될 경우 | 두 쌍의 스피커가 연결된 경우 동일한 스피커 모델을 사용합니다.스피커가 호환되는지 확인합니다. 한 쌍의 스피커에는 각각 최소 4 옘이 필요하고 두 쌍의 스피커에는 각각 최소 8 옘이 필요합니다.Bose Music 앱을 사용하여 주 앱프를 그룹으로 묶습니다(21페이지 참조).앱프가 RCA 오디오 케이블 또는 광 케이블을 사용하여 외부 소스에 연결된 경우 Bose Music 앱을 사용하여 설정했는지 확인합니다 (20페이지 참조).이더넷 케이블 또는 RCA 오디오 케이블을 사용하여 연결된 경우:연결된 앱프의 수를 줄입니다.이더넷 케이블 (24페이지 참조) 또는 RCA 오디오 케이블 (25페이지 참조)을 확인합니다.다른 이더넷 케이블(24페이지 참조) 또는 RCA 오디오 케이블 (25페이지 참조)을 사용합니다. |
| 오디오가 간혈적이거나 나오지 않을 경우 | 앱프가 Main(주)으로 설정되어 있고 장치가 이더넷 포트에 연결되어 있는 경우 다른 Bose Music Amplifier는 아닌지 확인합니다.스피커 와이어를 스피커 후면과 앱프 커넥터 패널의 단자에 단단히 삽입합니다. 각 와이어가 두 단자를 교차하여 접촉하고 있지 않은지 확인합니다(16페이지 참조).외부 음악 소스가 아날로그(적색 및 백색) 또는 광 입력에 단단히 연결되어 있는지 확인합니다.다른 오디오 또는 비디오 스트리밍 응용 프로그램을 중지합니다.음소거를 해제하거나 엔프 및 모바일 장치의 볼륨을 올립니다.전원 코드를 뱔다가 1분 후 다시 연결합니다.모바일 장치 및 라우터를 다시 시작합니다.볼륨이 음소거되거나 너무 낮지 않은지 확인합니다. |
| 간섭(오디오 손상) | 앱프를 금속 물체, 다른 오디오/비디오 구성 요소 및 직사 열원에서 떨어뜨려 유지합니다(14페이지 참조).라우터 채널 또는 대역을 변경합니다. 라우터 사용자 안내서를 참조하십시오.이더넷 케이블을 사용하여 주 앱프를 연결합니다(24페이지 참조). |
| 스피커에서 소리가 나지 않을 경우 | 스피커 와이어가 제대로 연결되어 있는지 확인합니다(16페이지 참조).앱프에서 AC 전원을 3분 동안 분리합니다. 앱프에 전원을 다시 연결합니다(19페이지 참조).Bose Music 앱을 사용하여 콘텐츠를 재생합니다. |
증상 해결책
| 한 스피커에서 소리가 나지 않는 경우 | 스피커 와이어 상태가 양호한지 확인합니다.작동하는 스피커에서 와이어를 분리하여 작동하지 않는 스피커에 연결합니다. 스피커에서 소리가 나오지 않는 경우 문제는 스피커 와이어가 아니라 스피커에 있는 것입니다.단자 블록 컨넥터에서 스피커 와이어를 분리합니다. 스피커 와이어를 다른 쪽 단자 블록 컨넥터에 연결합니다. 스피커에서 소리가 나오는 경우 문제는 다른 쪽 스피커 와이어에 있는 것입니다. 스피커 와이어를 교체합니다. 스피커에서 소리가 나오지 않는 경우 문제가 앱프의 해당 채널에 있을 수 있습니다. |
| 오른쪽 및 왼쪽 스테레오 채널이 잘못된 스피커에서 들릴 경우 | 스피커 와이어가 제대로 연결되어 있는지 확인합니다(16페이지 참조).적색과 백색 아날로그 케이블이 앱프와 외부 음원에서 적색과 적색, 백색과 백색으로 제대로 연결되어 있는지 확인합니다. |
| 저음 또는 고음이 약할 경우 | 스피커 와이어가 제대로 연결되어 있는지 확인합니다(16페이지 참조).그렇지 않은 경우 위상이 달라진 것일 수 있습니다.스피커가 호환되는지 확인합니다. 한 쌍의 스피커에는 각각 최소 4음이 필요하고 두 쌍의 스피커에는 각각 최소 8음이 필요합니다.Bose Music 앱에서 앱프 소프트웨어가 최신 버전인지 확인합니다.Bose Music 앱을 사용하여 저음 또는 고음 음량을 조정합니다. |
| Bluetooth 연결을 사용하여 모바일 장치와 연결할 수 없는 경우 | 앱프가 Main(주)으로 설정되어 있는지 확인합니다(27페이지 참조). |
| Bluetooth 오디오를 재생활 수 없는 경우 | 모바일 장치에서 Bluetooth 기능을 깎다가 다시 캡니다. Bluetooth 목록에서 앱프를 삭제합니다. 다시 연결합니다(34페이지 참조).호환되는 Bluetooth 모바일 장치를 사용하고 있는지 확인합니다.앱프에서 9미터 이내에 있고 큰 금속 장애물이 없는지 확인합니다.모바일 장치 Bluetooth 목록에서 앱프를 삭제합니다. 다시 연결합니다(34페이지 참조).Bose Music 앱을 먼저 설치한 후 모든 업데이트를 수행합니다.다른 모바일 장치를 연결합니다(35페이지 참조).앱프 장치 목록을 소거합니다(35페이지 참조). 다시 연결합니다(34페이지 참조). |
증상 해결책
| AirPlay를사용하여 오디오를스트리밍하지 못할경우 | 앱프 전원이 커져 있고 수신 범위 내에 있는지 확인합니다(19페이지 참조).Apple 장치와 앱프가 동일한 Wi-Fi 네트워크에 연결되어 있는지 확인합니다.Apple 장치를 업데이트합니다.앱프가 최신 상태여야 합니다(43페이지 참조).스트리밍하려는 뮤직 앱에 AirPlay 아이콘 ⚙이 없는 경우 콘트롤 센터에서 오디오를 스트리밍합니다.추가 지원이 필요할 경우https://www.apple.com/airplay에서 확인하십시오. |
| Google어시스템가응답하지 않을 경우 | Google 어시스템트 지원 장치가 네트워크에 연결되어 있는지 확인합니다.Google 어시스템트를 Bose Music 앱을 사용하여 설치했는지 확인합니다(30페이지 참조).참고: 앱프는 Bose Music 앱을 사용하여 설치하고 Wi-Fi 네트워크에 연결해야 합니다.모바일 장치를 Wi-Fi에 연결합니다.Google 어시스템트를 사용할 수 있는 국가에서 사용하고 있는지 확인합니다.가장 최신 버전의 Google 어시스템트 앱을 사용하고 있는지 확인합니다.모바일 장치가 호환되는지 확인합니다.Bose Music 앱에서 사용자가 지정한 이름을 말해야 합니다.Bose Music 앱과 Google 어시스템트 앱의 동일한 오디오 서비스 계정을 사용해야 합니다.추가 지원이 필요할 경우https://support.google.com/assistant에서 확인하십시오. |
| Alexa가 응답하지않을 경우 | 네트워크에 연결된 Alexa Built-In 기능이 있는 별도의 장치와 대화하고 있는지 확인합니다.Alexa를 Bose Music 앱을 사용하여 설치했는지 확인합니다(30페이지 참조).참고: 앱프는 Bose Music 앱을 사용하여 설치하고 Wi-Fi 네트워크에 연결해야 합니다.모바일 장치를 Wi-Fi에 연결합니다.Amazon Alexa를 사용할 수 있는 국가에서 사용하고 있는지 확인합니다.가장 최신 버전의 Alexa 앱을 사용하고 있는지 확인합니다.모바일 장치가 호환되는지 확인합니다.Bose Music 앱에서 사용자가 지정한 이름을 말해야 합니다.추가 지원이 필요할 경우 다음에서 확인하십시오....https://www.amazon.com/usealexa |
증상 해결책
| 앱프가 BoseSoundLinkBluetooth스피커또는 Bose 헤드폰과연결되지 않을 경우 | 스피커 또는 헤드폰이 앱프에서 9m 이내에서 켜져 있고 다른 장치에연결할 준비가 되었는지 확인합니다. 자세한 정보는 제품 사용자안내서를 참조하십시오.연결된 다른 장치에서 스피커 또는 헤드폰을 분리합니다. |
| 앱프가 이전에연결된 BoseSoundLinkBluetooth스피커와다시 연결되지 않을경우 | 스피커에서 앱프의 이름이 들릴 때까지 제품 콘트롤을 사용하여 제품장치 목록을 순환합니다. 제품 특정 지침은 스피커 사용자 안내서를참조하십시오.연결된 다른 장치에서 스피커 또는 헤드폰을 분리합니다. |
| 앱프가 이전에연결된 Bose헤드폰과 다시연결되지 않을 경우 | Bose Music 앱을 사용하여 연결합니다. 설정 메뉴에서 이 옵션에액세스할 수 있습니다.연결된 다른 장치에서 스피커 또는 헤드폰을 분리합니다. |
| 연결된 BoseSoundLinkBluetooth스피커 또는Bose 헤드폰에서오디오가 지연될경우 | 모든 Bose SoundLink Bluetooth 스피커와 헤드폰이 앱프에연결되었을 때 완벽한 동기화로 오디오를 재생할 수 있는 것은아닙니다. 제품 호환성 여부는 다음에서 확인하십시오.worldwide.Bose.com/Support/Groups스피커 또는 헤드폰에 사용 가능한 소프트웨어 업데이트를설치합니다. 업데이트를 확인하려면 모바일 장치에서 제품에 적합한Bose 앱을 열거나 컴퓨터에서 btu.Bose.com을 입력합니다. |
앱프 재설정
RESET 버튼을 눌러 앱프를 재설정합니다.
참고: 앱프를 재설정해도 ADVANCED SETTING 구성, SPEAKER SETTING 구성 또는 네트워크 설정에는 영향을 미치지 않습니다.
앱프를 복원하면 앱프에서 모든 소스, 볼륨 및 네트워크 설정이 소거되고 원래 공장 설정값으로 되돌아갑니다.
앱프 후면의 구멍에 얇은 클립을 삽입하고 앱프 후면의 표시등이 백색으로 3회 깜박일 때까지 10초 동안 누르고 있습니다.
복원이 완료되면 앱프 후면의 표시등이 주황색으로 천천히 깜박입니다.
참고: 앱프를 복원해도 ADVANCED SETTING 구성 또는 SPEAKER SETTING 구성에는 영향을 미치지 않습니다.
제공된 마운팅 브래킷, 략 브래킷 및 하드웨어를 사용하여 략(왼쪽 또는 오른쪽)에 앱프를 마운팅 브래킷과 하드웨어를 사용하여 앱프를 벽에 마운트할 수 있습니다.
주의:
- 앱프와 함께 제공된 마운팅 브래킷,랙 브래킷 및 하드웨어만 사용합니다.
- 략에 여러 대의 앱프를 마운팅하는 경우 각 앱프에 대해 별도의 략 마운팅을 사용합니다.
- 벽난로, 라디에이터, 방열기 또는 기타 열을 발산하는 장치(애프 포함) 같은 열원 근처에 브래킷 또는 앱프를 두거나 설치하지 마십시오.
브래킷 연결
- 략 마운트 화살표가 보이고 략 전면을 향하게 하여 마운팅 브래킷의 구멍을 략 브래킷의 구멍에 맞춤니다.
- 작은 십자 스크루드라이버를 사용하여 나사를 시계 방향으로 돌려 나사를 고정합니다.
- 략 브래킷의 구멍을 략에 맞춤니다.
- 략 브래킷과 략을 통과해 략 나사를 삽입합니다.
-
나사를 시계 방향으로 돌려 나사를 고정합니다.
-
단계 1-3을 반복하여 략의 략 브래킷 반대쪽을 부착합니다.
참고: 략의 오른쪽에 부착하도록 어셈블리를 구성할 수도 있습니다.
- 앱프 바닥에 있는 4개의 구멍을 마운팅 브래킷에 있는 4개의 탱에 맞춤니다.
- 앱프가 제자리에 고정될 때까지 앱프를 탑에 부드럽게 밑어 넣습니다.
참고: 마운팅 브래킷에서 앱프를 제거하려면 앱프를 앞으로 당겨 탱에서 분리합니다.
하드웨어 사양
마운팅 브래킷과 하드웨어(제공되지 않음)를 사용하여 앱프를 벽에 마운트할 수 있습니다. 하드웨어를 선택할 때 의도한 마운팅 표면에 적합한 하드웨어인지 확인합니다.
품목 목재 석고보드 석재
| 벽 두께 | 12.8mm 이상 | 9.5mm 이상 | 101.6mm 이상 |
| 드릴 비트 2.4mm 6.4mm 6.4mm | |||
| 십자 머리목재용 나사(4, 제공되지 않음) | M5 x 32mm | 사용되지 않음 | 사용되지 않음 |
| 앵커(4, 제공되지 않음) | 사용되지 않음 | M5 석고보드 앱커참고: 최소 정격4,536g이필요합니다. | M6 석재 앱커참고: 최소 정격4,536g이필요합니다. |
경고: 충분히 단단하지 않은 표면 또는 뒤로 전기 배선이나 배관이 지나가는 위험이 감춰진 곳에는 마운트하지 마십시오. 브래킷 설치에 대해 의심스러운 사항이 있는 경우, 설치 전문가에게 문의하십시오. 브래킷이 건물 규정에 따라 설치되었는지 확인합니다.
마운팅 브래킷 부착
주의:
- 앱프에 제공되는 마운팅 브래킷만 사용합니다.
- 브래킷을 천장에 마운트하지 마십시오.
- 벽난로, 라디에이터, 방열기 또는 기타 열을 발산하는 장치(앤프 포함) 같은 열원 근처에 브래킷 또는 앱프를 두거나 설치하지 마십시오.
- 벽 마운트 화살표가 위를 향하게 하여 마운팅 브래킷을 벽에 배치합니다.
2.마운팅 브래킷 구멍을 통해 벽에 4개의 마운팅 구멍 위치를 표시합니다.
- 마운팅 브래킷을 제거합니다.
-
벽에 구멍 4개를 뜻습니다.
-
목재에 마운팅하는 경우 2.4mm 구멍을 뜨은 후 단계 5에서 계속합니다.
-
석고보드나 석재에 마운팅하는 경우 앵커와 함께 제공된 지침에서 적절한 구멍 크기와 브래킷을 벽에 마운팅하기 위한 지침을 참조하십시오.
-
마운팅 브래킷을 Lithuania 구멍에 맞춤니다.
6.마운팅 브래킷을 통과해 4개의 나사(제공되지 않음)를 삽입합니다.
7. 스크루드라이버를 사용하여 나사를 시계 방향으로 조여 나사를 고정합니다.
- 앱프 후면에 있는 4개의 구멍을 마운팅 브래킷에 있는 4개의 탱에 맞춤니다.
- 앱프가 제자리에 고정될 때까지 앱프를 탭 위 아래 방향으로 부드럽게 밑어 넣습니다.
참고: 마운팅 브래킷에서 앱프를 제거하려면 앱프를 위로 들어 올려 탱에서 분리합니다.
아날로그 소스용 RCA 오디오 케이블 또는 디지털 소스용 광 케이블(두 케이블 모두 제공되지 않음)을 사용하여 주 앱프를 외부 아날로그 또는 디지털 소스에 연결할 수 있습니다.
참고: 외부 소스에서 오디오를 재생하려면 Bose Music 앱을 사용하여 앱프를 설치해야 합니다(20페이지 참조).
RCA 오디오 케이블 사용
- 외부 소스에서 RCA 오디오 케이블의 백색 커넥터를 백색 LINE OUT 포트에 연결하고 적색 커넥터를 적색 LINE OUT 포트에 연결합니다.
- 주 앱프에서 오디오 케이블의 백색 커넥터를 백색 LINE IN 포트에, 적색 커넥터를 적색 LINE IN 포트에 연결합니다.
광 케이블 사용
- 광케이블 양쪽에서 보호캡을 제거합니다.
주의: 캡이 달린 채로 플러그를 삽입하면 플러그 및/또는 포트가 손상될 수 있습니다.
- 광케이블의 한쪽을 소스의 OPTICAL OUT 포트에 삽입합니다.
주의: 잘못된 방향으로 플러그를 삽입하면 플러그 및/또는 포트가 손상될 수 있습니다.
- 플러그를 주 앱프의 OPTICAL IN 포트에 조심스럽게 삽입합니다.
참고: 포트에는 플러그를 삽입할 때 안쪽으로 회전하는 도어가 달려 있습니다.
- 끼워지는 소리 또는 느낌이 날 때까지 플러그를 세계 밀어 포트에 꽃습니다.
