Produkttyp	Ljudmottagare / stereoförstärkare
Märke	Bose
Modell	Music Amplifier
Mått (L x B x H)	21 cm x 21 cm x 7,3 cm
Vikt	2 186 g
Strömförsörjning	100-240 V~50/60 Hz, 240 W
Uteffekt	125 W per kanal (8 ohm, 20 Hz-20 kHz, 0,1 % THD)
Signal/brusförhållande	>100 dB
Ingångskänslighet (RCA)	2 Vrms
Anslutningar	Wi-Fi, Bluetooth, Ethernet, AirPlay 2, inbyggd Chromecast

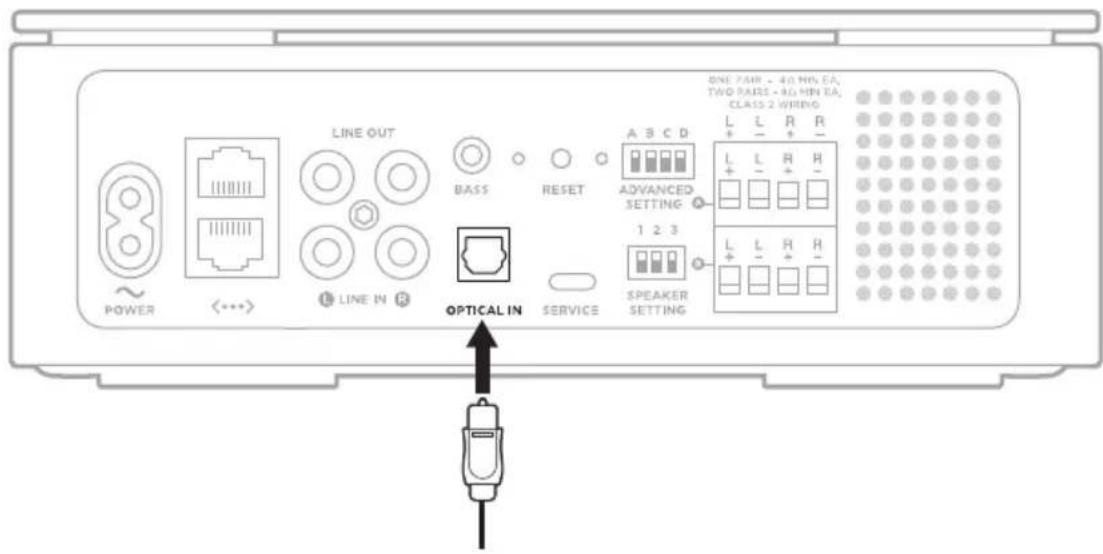

Ljudingångar	2 x RCA (analog), 1 x optisk (digital)
Ljudutgångar	2 par högtalare (anslutningsplint), 1 x LINE OUT (RCA), 1 x BASS (subwoofer 3,5 mm)
Antal högtalare som stöds	Upp till 4 (2 par, min. impedans 4 ohm per par)
Huvudfunktioner	Multiroom, röstassistenter (Google Assistant, Amazon Alexa), SimpleSync, förinställningar, Bluetooth-uppspelning

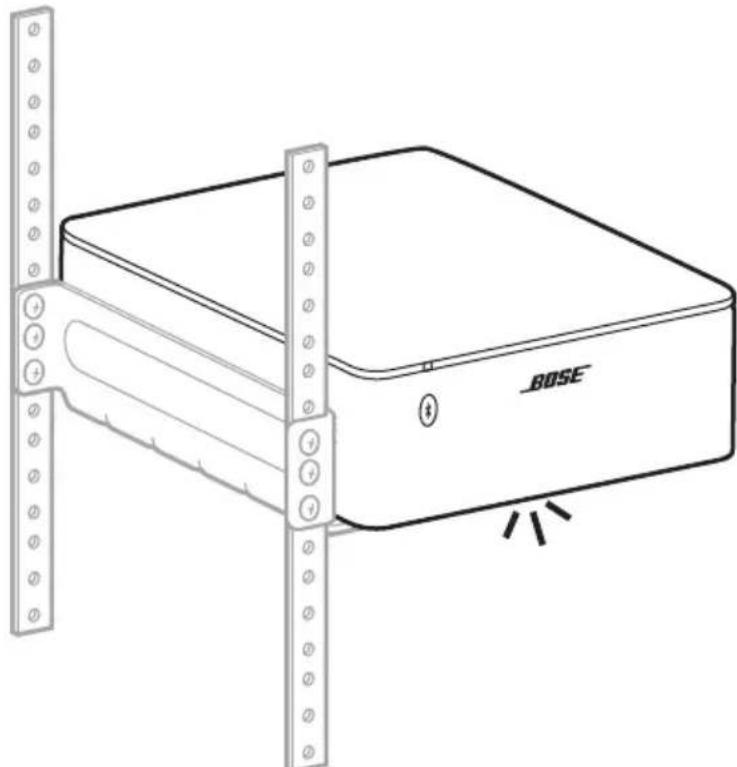

Montering	På hylla, i rack (medföljer), på vägg (medföljer)
Temperaturområde	0 °C till 35 °C
Standbyförbrukning	<0,5 W
Nätverksstandbyförbrukning	<3 W (Wi-Fi och Ethernet aktiverade)
Underhåll och rengöring	Mjuk, torr trasa; dammsugare med borste för svåråtkomliga områden; koppla ur före rengöring
Säkerhet	Överbelastningsskydd, automatisk avstängning vid överhettning
Reservdelar och reparerbarhet	Reservdelar tillgängliga via Bose kundtjänst; begränsad garanti
Allmän information	Modellnummer: 437308; tillverkad i Kina; kompatibel med passiva högtalare

Vanliga frågor - Music Amplifier BOSE

Hur ansluter jag förstärkaren till mitt Wi-Fi-nätverk?

Ladda ner Bose Music-appen på din mobila enhet och följ installationsinstruktionerna. Se till att förstärkaren är i huvudläge (omkopplare A uppåt) och att din telefon är ansluten till samma Wi-Fi-nätverk.

Kan jag använda förstärkaren med passiva högtalare?

Ja, förstärkaren är utformad för att driva passiva högtalare (icke förstärkta). Minsta impedans är 4 ohm för ett par och 8 ohm för två par.

Hur lägger jag till en sekundär förstärkare?

Konfigurera den sekundära förstärkaren genom att sänka omkopplare A (sekundärläge). Anslut den till huvudförstärkaren med en RCA-ljudkabel (LINE OUT från huvudförstärkaren till LINE IN på den sekundära). Upp till fyra sekundära förstärkare kan anslutas.

Vad gör jag om jag inte har något ljud?

Kontrollera att högtalarkablarna är korrekt anslutna, att förstärkaren är påslagen och att ljudkällan är aktiv. Försök att höja volymen via Bose Music-appen eller källenheten.

Hur återställer jag förstärkaren till fabriksinställningarna?

Sätt in ett gem i RESET-hålet på baksidan och tryck i 10 sekunder tills den bakre indikatorn blinkar rött 3 gånger. Detta raderar nätverks- och volyminställningarna, men inte de fysiska omkopplarna.

Kan jag ansluta Bose-hörlurar via SimpleSync?

Ja, SimpleSync-tekniken gör det möjligt att ansluta vissa Bose-hörlurar (som Bose Noise Cancelling Headphones 700) via Bose Music-appen. Hörlurarna måste vara inom 9 meter från förstärkaren.

Hur använder jag Amazon Alexa med förstärkaren?

Se till att du har en Alexa-enhet ansluten till samma nätverk. Aktivera Bose-färdigheten i Alexa-appen och länka ditt Bose-konto. Säg till exempel 'Alexa, starta min spellista Gym på Ampli vardagsrum'.

Vad är maximal uteffekt?

Förstärkaren levererar 125 W per kanal vid 8 ohm (20 Hz-20 kHz, 0,1 % THD). Effekten kan minskas automatiskt vid överhettning tack vare överbelastningsskyddet.

Hur rengör jag förstärkaren?

Använd en mjuk, torr trasa. För svåråtkomliga områden, dammsugare med borste. Koppla alltid ur enheten före rengöring. Använd inte kemikalier, alkohol eller aerosoler.

Är förstärkaren kompatibel med AirPlay 2?

Ja, den stöder AirPlay 2. För att streama från en Apple-enhet, öppna Kontrollcenter, tryck länge på ljudkortet och välj förstärkaren i AirPlay-listan.

BRUKSANVISNING Music Amplifier BOSE

CMIIT-ID-en er plassert på etiketten på undersiden av produktet.

Lampen på baksiden av forsterkeren blinker langsomt gult.

MERKNADER:

1. Last ned Bose Music-appen på mobilenheten.

BOSE MUSIC

GET IT ON Google Play

Lampen på forsiden av forsterkeren blinker langsomt blått.

Blinker langsomt grønt Slår på

Lyser grønt Slått på

STATUS FOR OPPDATERING, TILBAKESTILLING OG FEIL

MERKNAD: Porten har en hengslet luke som svinger innover när pluggen settes inn.

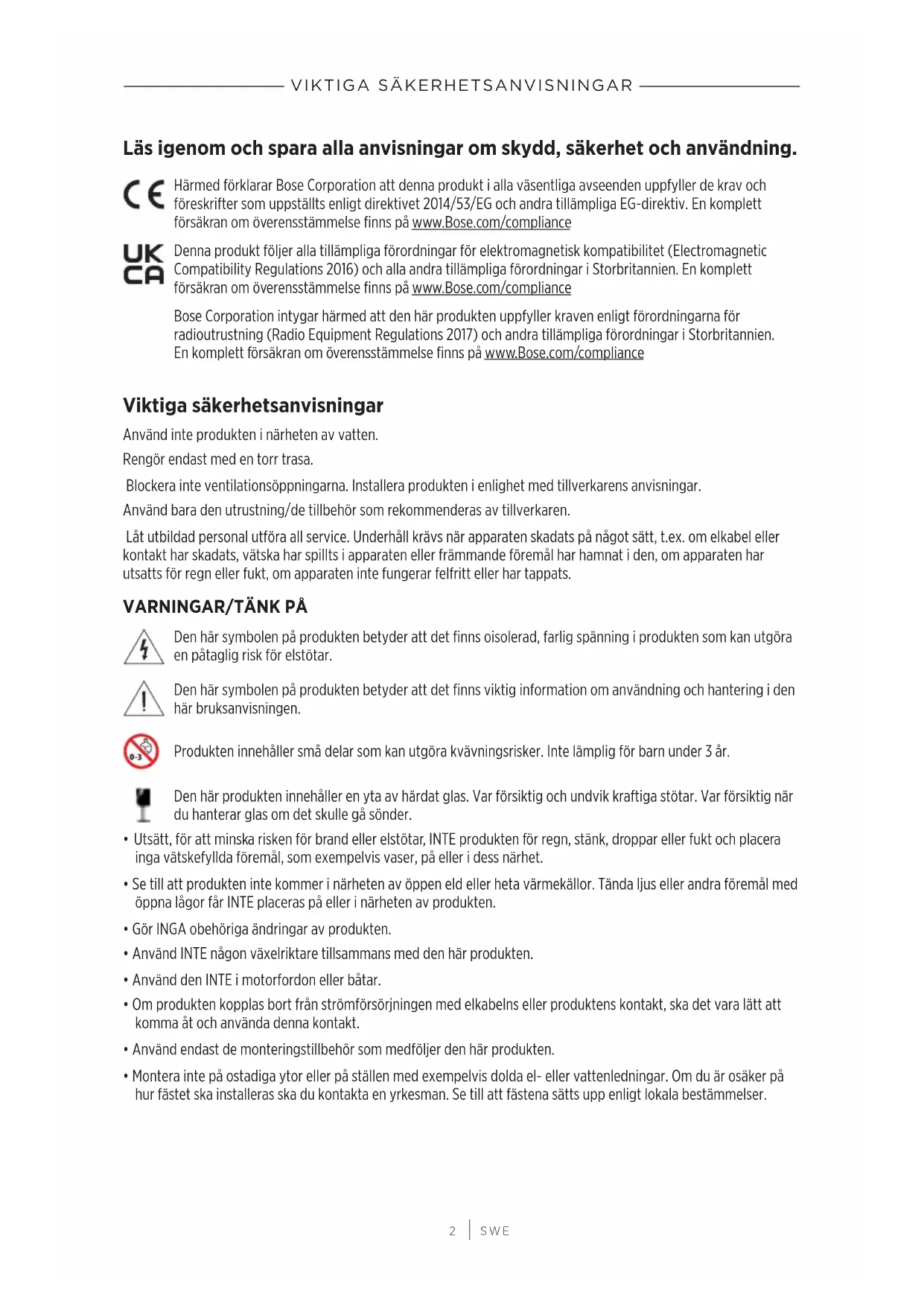

Läs igenom och spara alla anvisningar om skydd, säkerhet och användning.

Härmed förklarar Bose Corporation att denna produkt i alla väsentliga avseenden uppfyller de krav och föreskrifter som uppställts enligt direktivet 2014/53/EG och andra tillämpliga EG-direktiv. En komplett försäkran om överensstämmelse finns på www.Bose.com/compliance

Denna produkt följer alla tillämpliga förordningar för elektromagnetisk kompatibilitet (Electromagnetic Compatibility Regulations 2016) och alla andra tillämpliga förordningar i Storbritannien. En komplett försäkran om överensstämmelse finns på www.Bose.com/compliance

Bose Corporation intygar härmed att den här produkten uppfyller kraven enligt förordningarna för radioutrustning (Radio Equipment Regulations 2017) och andra tillämpliga förordningar i Storbritannien. En komplett försäkran om överensstämmelse finns på www.Bose.com/compliance

Viktiga säkerhetsanvisningar

Använd inte produkten i närheten av vatten.

Rengör endast med en torr trasa.

Blockera inte ventilationsöppningarna. Installera produkten i enlighet med tillverkarens anvisningar.

Använd bara den utrustning/de tillbehör som rekommenderas av tillverkaren.

Låt utbildad personal utföra all service. Underhåll krävs när apparaten skadats på något sätt, t.ex. om elkabel eller kontakt har skadats, vätska har spills i apparaten eller främmande föremål har hamnat i den, om apparaten har utsatts för regn eller fukt, om apparaten inte fungerar felfritt eller har tappats.

VARNINGAR/TÄNK PÅ

Den här symbolen på produkten betyder att det finns oisolerad, farlig spänning i produkten som kan utgöra en påtaglig risk för elstötar.

Den här symbolen på produkten betyder att det finns viktig information om användning och hantering i den här bruksanvisningen.

Produkten innehåller små delar som kan utgöra kvävningsrisker. Inte lämplig för barn under 3 år.

Den här produkten innehåller en yta av härdat glas. Var försiktig och undvik kraftiga stötar. Var försiktig när du hanterar glas om det skulle gå sönder.

• Utsätt, för att minska risken för brand eller elstötar, INTE produkten för regn, stänk, droppar eller fukt och placera inga vätskefyllda föremål, som exempelvis vaser, på eller i dess närhet.
• Se till att produkten inte kommer i närheten av öppen eld eller heta värmekällor. Tända ljus eller andra föremål med öppna lägor får INTE placeras på eller i närheten av produkten.
• Gör INGA obehöriga ändringar av produkten.
• Använd INTE någon växelriktare tillsammans med den här produkten.
• Använd den INTE i motorfordon eller båtar.
• Om produkten kopplas bort från strömförsörjningen med elkabelns eller produktens kontakt, ska det vara lätt att komma åt och använda denna kontakt.

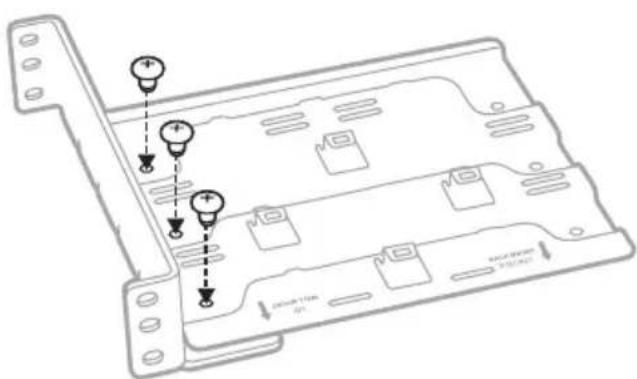

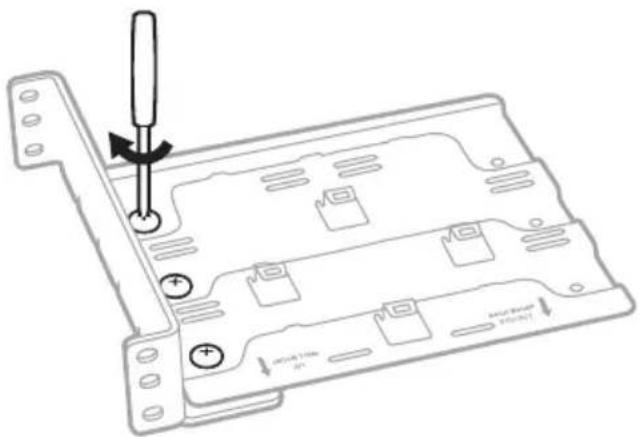

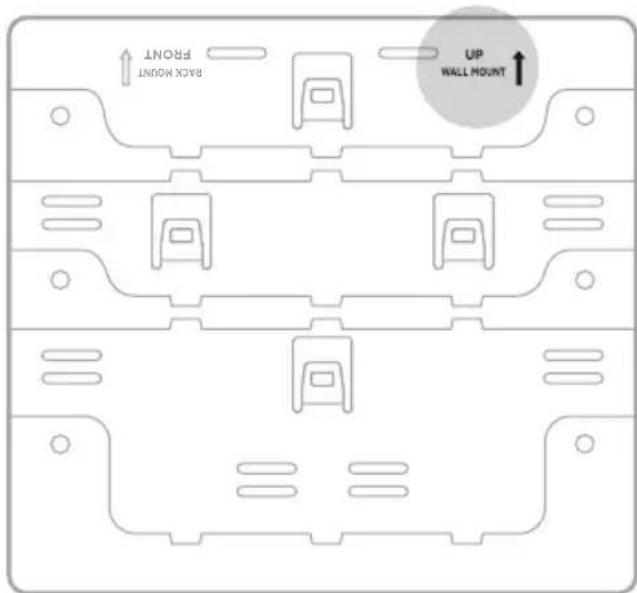

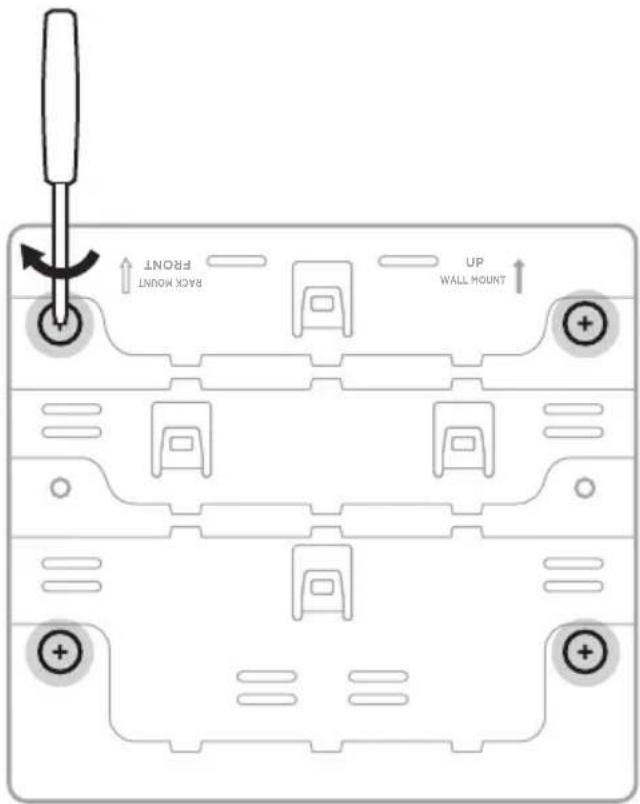

• Använd endast de monteringstillbehör som medföljer den här produkten.

• Montera inte på ostadiga ytor eller på ställen med exempelvis dolda el- eller vattenledningar. Om du är osäker på hur fästet ska installeras ska du kontakta en yrkesman. Se till att fästena sätts upp enligt lokala bestämmelser.

• Montera inte produkten på platser där kondens kan uppstå.

• Endast för montering i följande material:

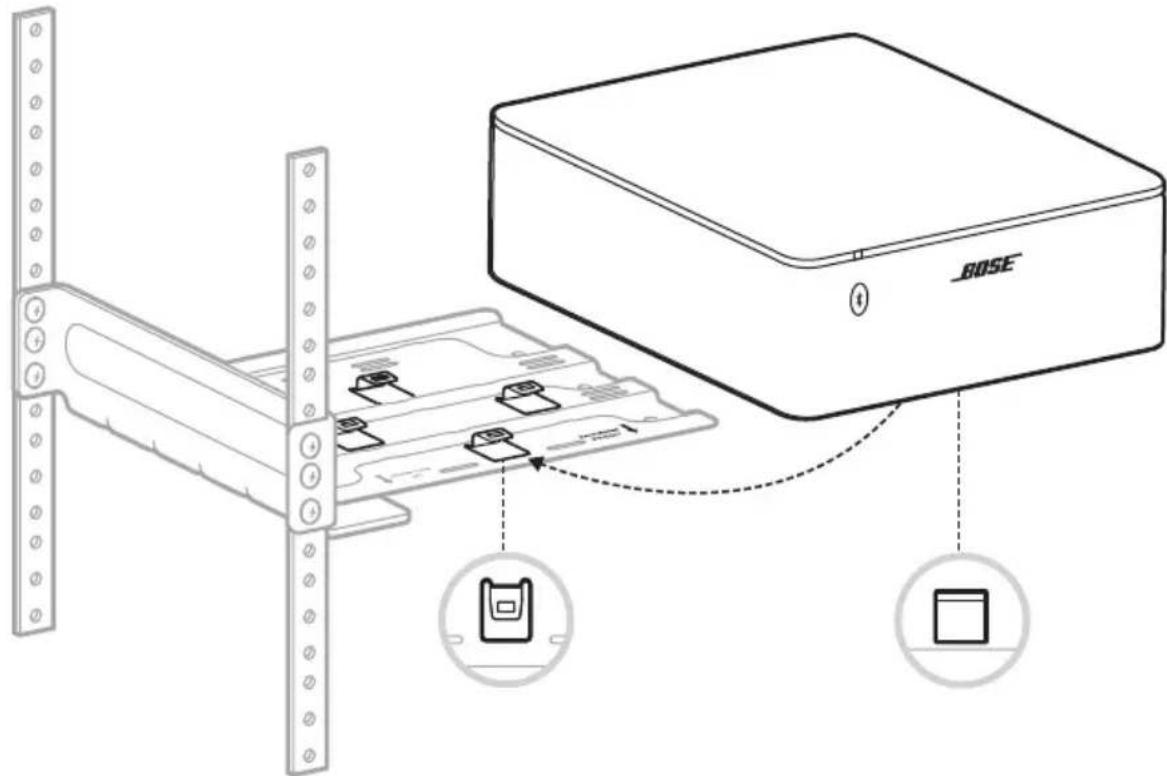

• Rack

• Gipsplatta 10 mm
• Betong
• Trä

Om du monterar på andra ytor än ovanstående ska du kontakta en yrkesman.

• Med anledning av ventilationskraven rekommenderar inte Bose att produkten placeras i trånga utrymmen, såsom ett hålrum i väggen eller i ett stängt skåp.
• Placera eller installera inte produkten nära någon värmekälla som exempelvis eldstäder, radiatorer, värmespjäll och spisar eller någon annan apparat (inklusive förstärkare) som avger värme.
• För att minska risken för brand ska inga apparater för matlagning eller uppvärmning placeras bakom produkten.
• På undersidan finns en etikett med information om produkten.

OBS! Den här utrustningen har testats och befunnits överensstämma med gränsvärdena för digitala enheter enligt klass B, i enlighet med del 15 i FCC:s bestämmelser. Gränsvärdena är avsedda att ge rimligt skydd mot skadliga störningar vid installation i bostäder. Den här utrustningen genererar, använder och kan avge radiofrekvensenergi, och om utrustningen inte installeras och används i enlighet med anvisningarna kan den orsaka skadliga störningar i samband med radiokommunikation. Det ges dock ingen garanti för att det inte kan förekomma skadliga störningar i en viss installation. Om den här utrustningen stör mottagningen i en radio- eller TV-apparat (vilket kan upptäckas genom att utrustningen stängs av och sätts på) rekommenderar vi att du försöker motverka störningen genom att vidta en eller flera av följande åtgärder:

• Rikta om eller flytta den mottagande produkten eller antennen.
• Öka avständet mellan utrustningen och mottagaren.
• Anslut utrustningen till ett vägguttag i en annan strömkrets än den som mottagaren är ansluten till.
• Vänd dig till din återförsäljare eller en erfaren radio-/TV-reparatör för att få hjälp.

Om utrustningen ändras eller modifieras på något sätt, som inte uttryckligen har godkänts av Bose Corporation, kan det medföra att användarens rätt att använda produkten upphävs.

Denna enhet uppfyller del 15 i FCC-bestämmelserna och licensundantaget i ISED Canada angående RSS-standarder. Följande två villkor ställs för användningen: (1) Enheten får inte orsaka skadliga störningar och (2) enheten måste tåla alla former av störningar som den tar emot, inklusive störningar som kan orsaka önskad drift av enheten.

Denna enhet uppfyller FCC- och ISED Canada-bestämmelserna angående gränsvärden som är uppställda för strålningsexponering för produkter för generella användningsområden. Den här utrustningen ska inte installeras och användas på ett avständ mindre än 20 cm mellan radiatorn och din kropp. Sändaren får inte sammankopplas eller användas tillsammans med någon annan antenn eller sändare.

För den här enheten används 5150 – 5250 MHz–banden och den får endast användas inomhus för att minska risken för negativ interferens mellan mobila satellitsystem som delar samma kanaler.

CAN ICES-3(B)/NMB-3(B)

För Europa:

Frekvensband vid användning 2 400 till 2 483,5 MHz, 5 150 till 5 350 MHz och 5 470 till 5 725 MHz.

Maximal överföringsstyrka mindre än 20 dBm EIRP.

Maximal överföringsstyrka är mindre än lagstadgade gränser så att SAR-testning inte är nödvändigt och undantaget per gällande bestämmelser.

Enheten för endast användas inomhus med 5150 till 5350 MHz-läget i alla EU-medlemsstater som är listade i tabellen.

BE DK IE UK(NI) FR CY SK HU AT SE
BG DE PT EL HR LV LT MT PL
CZ EE FI ES IT RO LU NL SI

Den här symbolen betyder att produkten inte ska kastas med hushällssoporna utan återvinnas i enlighet med lokala bestämmelser. Rätt deponering och återvinning hjälper till att skydda våra naturresurser, vår hälsa och miljö. Mer information om deponering och återvinning av produkten får du om du kontaktar lokala myndigheter, deponeringscentraler eller affären där du köpte produkten.

Tekniska förordningar för lågströmsenheter med radiofrekvenser

Utan tillständ beviljat av NCC, är företag, organisationer eller användare inte tillåtna att ändra frekvensen, förstärka överföringsstyrkan eller ändra ursprungliga egenskaper och prestanda för en godkänd radiofrekvensenhet med låg effekt. Radiofrekvensenheter med låg effekt får inte påverka flygsäkerheten eller störa annan legal kommunikation. Om detta uppmärksammas ska användaren omedelbart upphöra med att använda enheten tills det inte finns någon risk för sådana störningar. Med nämnda legala kommunikationer avses radiokommunikationer som sker i enlighet med gällande Telecommunications Management Act. Radiofrekvensenheter med låg effekt måste vara mottagliga för störningar från legala kommunikationer och enheter som sänder ut ISM-radiovågor.

Tabell över produktens strömstatus

Produkten är i överensstämmelse med kraven för ekodesign för energirelaterade produkter enligt direktiv 2009/125/EG, information om ekodesign för energirelaterade produkter och energi (tillägg) (EU Exit) enligt förordningen från 2020 och följer följande normer och dokument: Bestämmelse (EC) 1275/2008 med tillägget (EU) 801/2013. Produkten är utrustad med HiNA-funktionalitet.

Erfordrad information om strömstatus	Strömlägen
	Viloläge Nätverks	anslutet viloläge
Strömförbrukningen är specificerad för strömläget 230 V/50 Hz-ingångsström	≤ 0,5 W	Wi-Fi®, Ethernet och Bluetooth® ≤ 3,0 W
Tid tills utrustningen automatiskt växlar till läget < 2,5 t	mmar ≤ 20 minuter
Strömförbrukning i nätverksanslutet viloläge om alla trådbundna nätverksportar är anslutna och alla trådlösa portar är aktiva, vid 230 V/50 Hz-ingångsström	E.t. ≤ 3,0 W
Procedurer för att aktivera/inaktivera trådlösa nätverksportar. Om alla nätverk är inaktiverade startas viloläget.	Wi-Fi: För in ett tunt gem i hålet på förstärkarens baksida och håll intryckt i två sekunder tills lampan på förstärkarens baksida blinkar tre gånger med ett vitt sken. Bluetooth: Rensa Bluetooth-parkopplingslistan för att inaktivera. Tryck ner och håll inne Bluetooth-knappen § på förstärkaren i tio sekunder. Återaktivera genom att ansluta en Bluetooth-källa.

Tabell över farliga föremål som kontrolleras i Kina

Namn och innehåll på giftiga eller farliga ämnen eller delar
	Giftiga eller farliga ämnen och delar
Namn	Bly (Pb)	Kvicksilver (Hg)	Kadmium (Cd)	Sexvärt krom (CR(VI))	Polybromerade bifenyler (PBB)	Polybromerad difenyleter (PBDE)
PCB:er x 0 0 0 0	0
Metalldelar x 0 0	0 0 0
Plastdelar 0 0 0	0 0 0
Högtalare x 0 0 0	0 0
Kablar x 0 0 0 0	0
Den här tabellen är uppställd i enlighet med bestämmelserna i SJ/T 11364.O: Anger att detta giftiga eller farliga ämne som ingår i alla homogena material i den här artikeln ligger under gränsvärdena uppställda i GB/T 26572.
x: Anger att detta giftiga eller farliga ämne som ingår i minst ett av de homogena materialen i den här artikeln ligger över gränsvärdena uppställda i GB/T 26572.

Tabell över farliga föremål som kontrolleras i Taiwan

Utrustningens namn: Förstärkare, Typbeteckning: 437308
	Begränsade ämnen och dess kemiska beteckningar
Enhet Bly (Pb)		Kvicksilver (Hg)	Kadmium (Cd)	Sexvärt krom (Cr+6)	Polybromerade bifenyler (PBB)	Polybromerade difenyletrar (PBDE)
PCB:er	-○ ○	○	○	○
Metalldelar	-○ ○	○	○	○
Plastdelar	○	○	○ ○	○	○
Högtalare	-○	○ ○		○	○
Kablar	-○	○ ○		○	○
Obs 1! "○" anger att det procentuella innehållet i det begränsade ämnet inte överstiger referensvärdet.Obs 2! Med "-" anges att den begränsade substansen motsvarar undantaget.

Tillverkningsdatum: Den åttonde siffran i serienumret visar tillverkningsåret; "2" är 2012 eller 2022.

CMIIT ID är placerat på etiketten på produktens undersida.

Fyll i uppgifterna och spara dem för senare bruk

Serie- och modellnumret finns på etiketten på undersidan av produkten.

Serienummer:

Modellnummer: 437308

Förvara kvittot tillsammans med bruksanvisningen. Det är nu dags att registrera Bose-produkten. Du gör det enklast genom att gå till webbplatsen worldwide.Bose.com/ProductRegistration

Säkerhetsinformation

Den här produkten kan ta emot automatiska säkerhetsuppdateringar från Bose. För att ta emot automatiska säkerhetsuppdateringar måste du slutföra produktinstallationen i Bose Music-appen och ansluta produkten till Internet. Om du inte slutför installationen blir du ansvarig för att installera säkerhetsuppdateringar som Bose gör tillgängliga.

Amazon, Alexa, Amazon Music och alla tillhörande logotyper är varumärken som tillhör Amazon.com, Inc. eller dess dotterbolag.

Apple, Apple-logotypen, Apple Music och AirPlay är varumärken som tillhör Apple Inc. i USA och i andra länder.

Användning av Works with Apple-symbolen betyder att ett tillbehör har tillverkats speciellt för att fungera med tekniken som identifieras i symbolen och att det har certifierats av producenten för att uppfylla Apple-prestandastandarder.

Namnet Bluetooth ^® och logotyperna är registrerade varumärken som tillhör Bluetooth SIG, Inc., och all användning av sådana märken från Bose Corporation sker under licens.

Google, Google Play och Chromecast built-in är varumärken som tillhör Google LLC.

Den här produkten innehåller iHeartRadio-tjänsten. iHeartRadio är ett registrerat varumärke som tillhör iHeartMedia, Inc.

Produkten är skyddad av Microsofts immateriella rättigheter. Användning eller distribution av sådan teknik utanför produkten är förbjudet utan licens från Microsoft.

Pandora är ett varumärke eller registrerat varumärke som tillhör Pandora Media, Inc. och används med tillständ.

Den här produkten innehåller programvara från Spotify som omfattas av tredjepartslicenser, du hittar licenserna här: www.spotify.com/connect/third-party-licenses

Spotify är ett registrerat varumärke som tillhör Spotify AB.

USB Type-C ^® och USB-C ^® är registrerade varumärken som tillhör USB Implementers Forum.

Wi-Fi är ett registrerat varumärke som tillhör Wi-Fi Alliance®.

Bose, Bose Bass Module, Bose Music, Bose Music Amplifier, Bose Music-logotypen, Bose Noise Cancelling Headphones, QuietComfort, SimpleSync, SoundLink, SoundLink Revolve och Virtually Invisible är varumärken som tillhör Bose Corporation.

Bose Corporations huvudkontor: 1-877-230-5639

©2022 Bose Corporation. Ingen del av detta dokument får återges, modifieras, distribueras eller användas på något annat sätt utan föregående skriftlig tillåtelse.

Visa de licensmeddelanden som gäller för programvaran från tredje part som inkluderas som komponenter i din Bose Music Amplifier-produkt:

1. Använd förstärkaren och tryck och håll ned Bluetooth-knappen ✝ och Reset-knappen i 15 sekunder.
2. Anslut en USB-kabel till SERVICE-kontakten på förstärkarens baksida.
3. Anslut andra änden av kabeln till en dator.
4. På datorn anger du http://203.0.113.1/opensourcei en webbläsare för att visa användarvillkoren och licensinformationen.

VAD FINNS I FÖRPACKNINGEN?

Innehåll.... 13

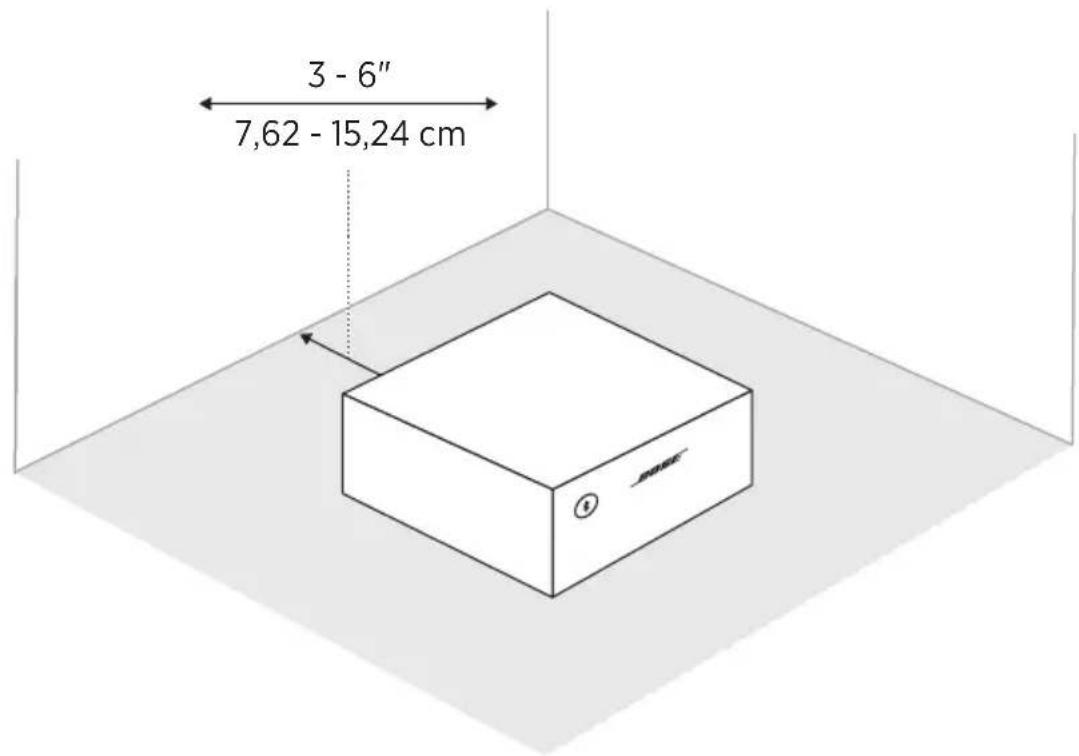

PLACERING AV FÖRSTÄRKAREN

Rekommendationer.... 14

RIKTLINJER FÖR HÖGTALARANSLUTNING

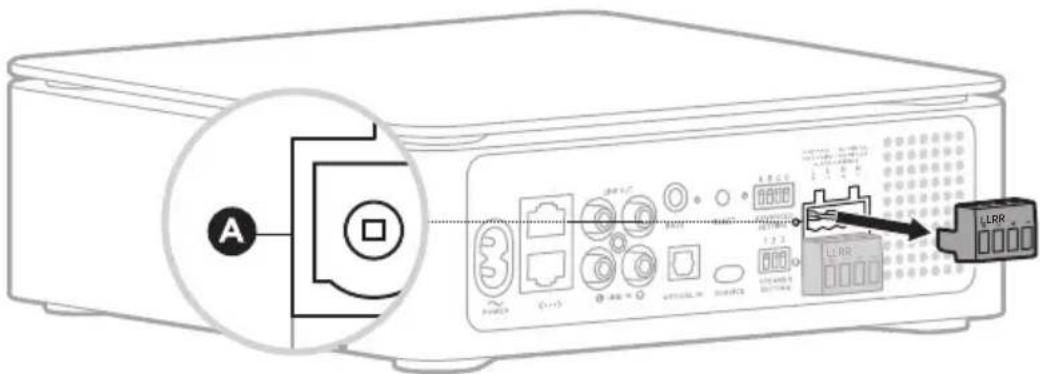

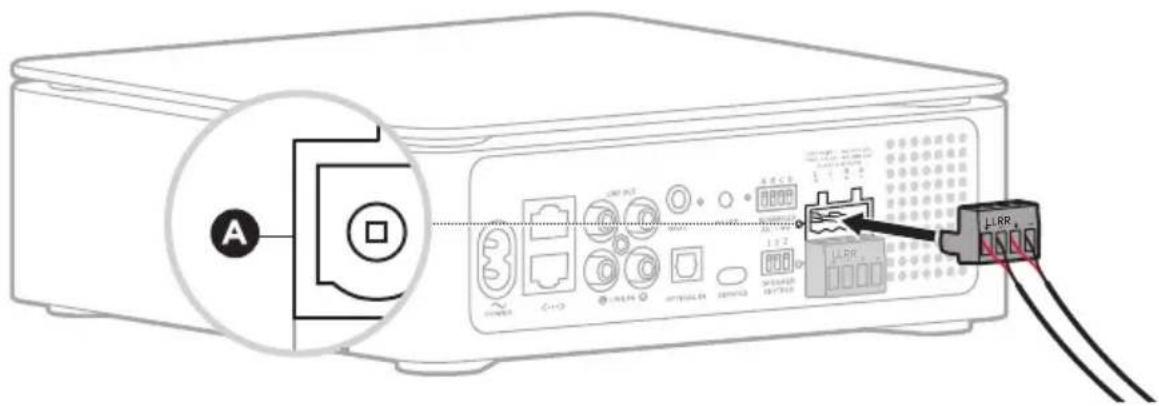

Längdrekommendationer för högtalarledningar.... 15

Ansluta förstärkaren till en strömkälla.... 19

Nätverksviloläge.... 19

INSTALLATION AV BOSE MUSIC-APPEN

Hämta Bose Music-appen.... 20

BEFINTLIGA ANVÄNDARE AV BOSE MUSIC-APPEN

Lägga till Main-förstärkaren i ett befintligt konto.... 21

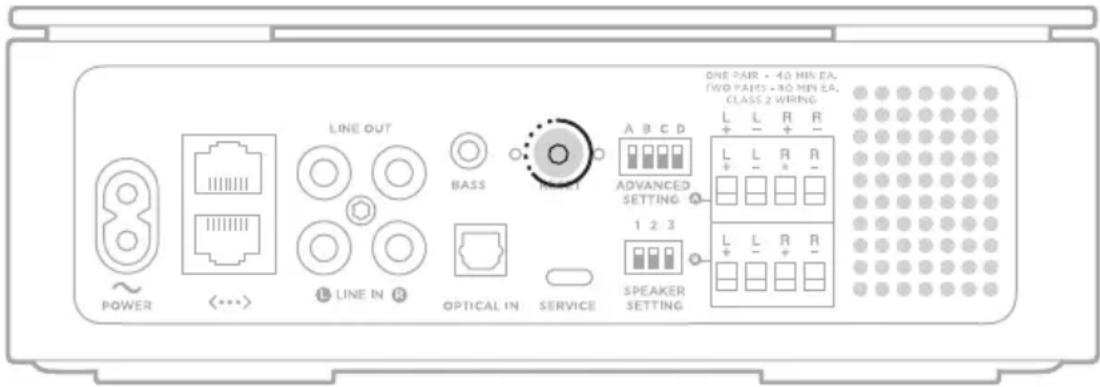

Ansluta till ett annat Wi-Fi®-nätverk 21

HUVUD- OCH EXTRAFÖRSTÄRKARE

Användningsfall 1....22

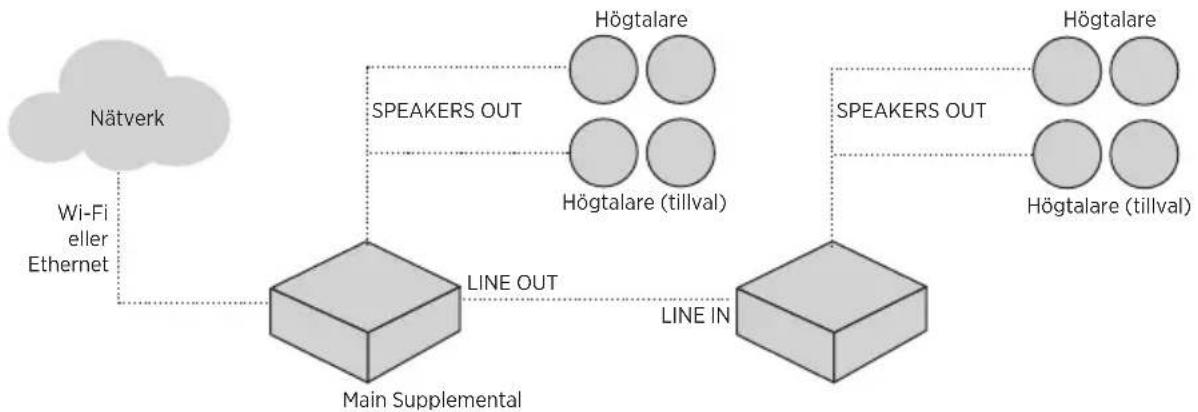

Användningsfall 2 23

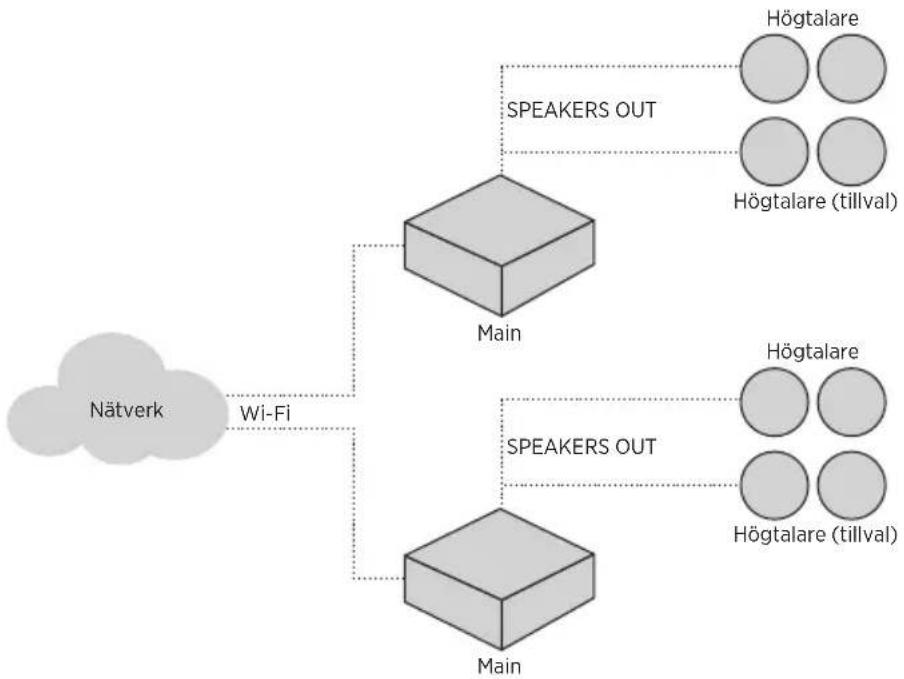

Användningsfall 3 23

ANSLUTA MAIN-FÖRSTÄRKAREN

Ansluta med Bose Music-appen 24

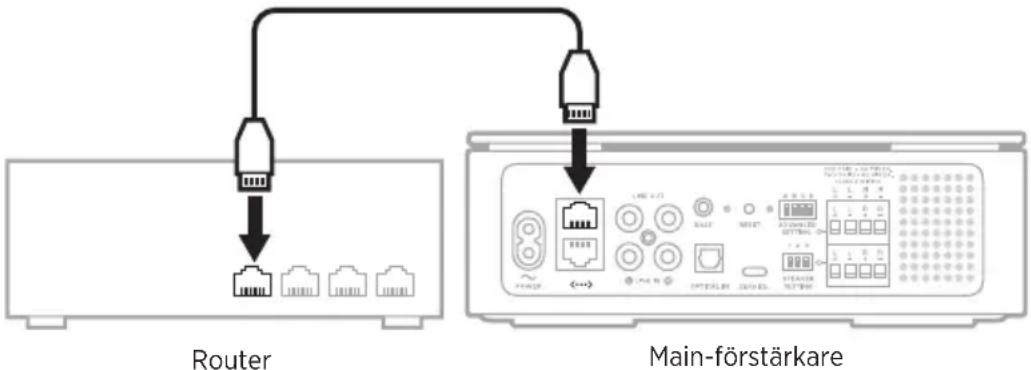

Ansluta med en Ethernet-kabel 24

Ansluta en ytterligare Main-förstärkare 24

ANSLUTA EN SUPPLEMENTAL-FÖRSTÄRKARE

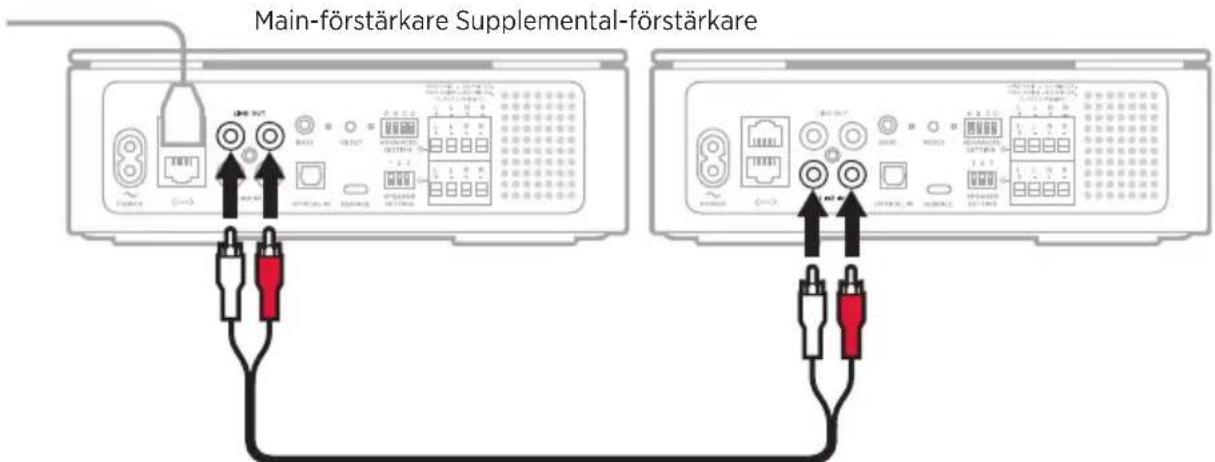

Ansluta till Main-förstärkaren 25

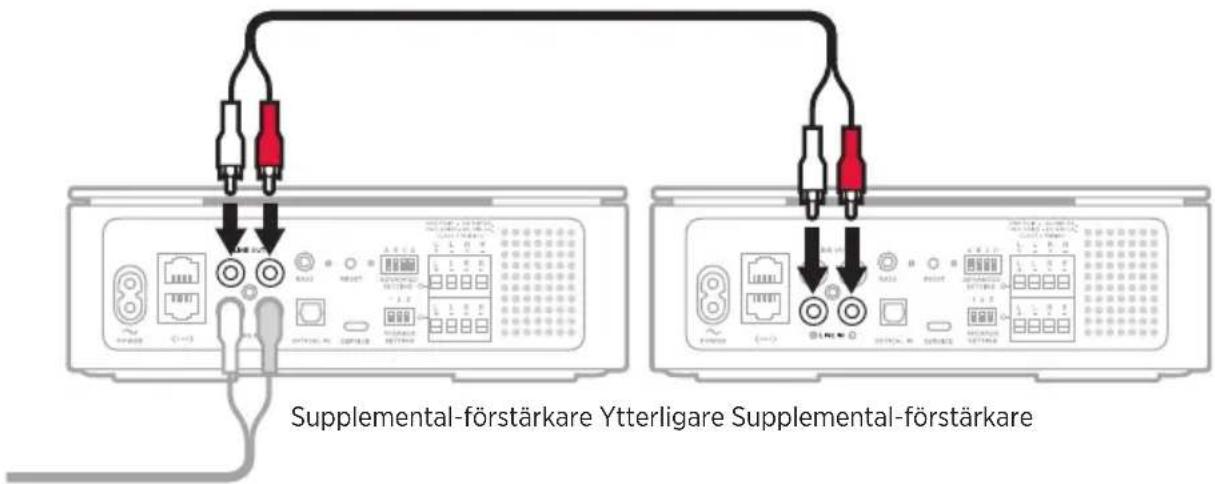

Ansluta en ytterligare Supplemental-förstärkare 25

FÖRSTÄRKARPORTAR 26

FÖRSTÄRKAR- OCH HÖGTALARINSTÄLLNINGAR

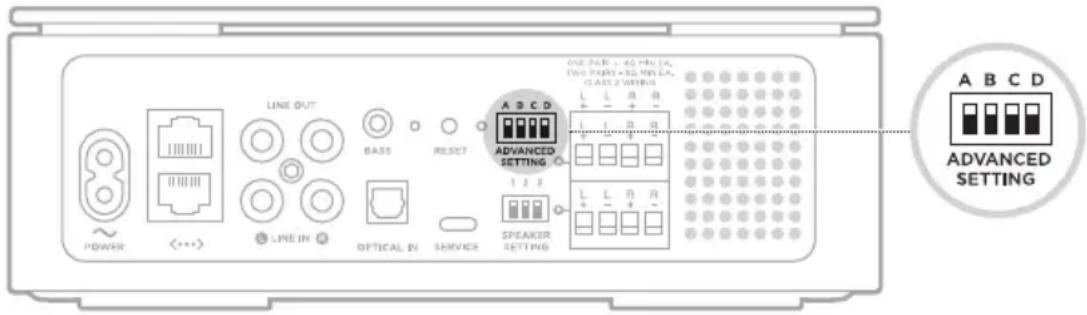

Förstärkarinställningar 27

Högtalarinställningar 29

ANVÄNDA RÖSTASSISTENTEN

Google Assistent.... 30

Amazon Alexa 30

STRÖMMA LJUD MED CHROMECAST 31

STRÖMMA LJUD MED AIRPLAY

Strömma ljud från Kontrollpanelen.... 32

Strömma ljud från en app.... 32

EGNA FÖRVALSINSTÄLLNINGAR

Ställa in ett förval.... 33

Spela upp ett förval 33

BLUETOOTH®-ANSLUTNINGAR

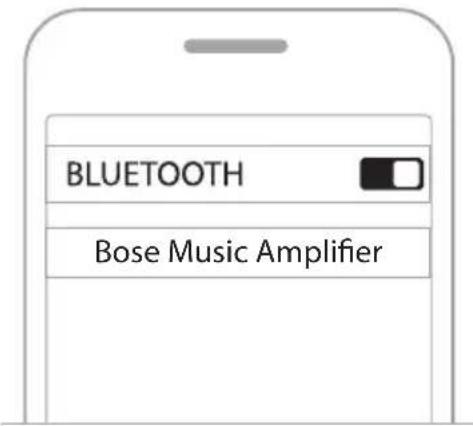

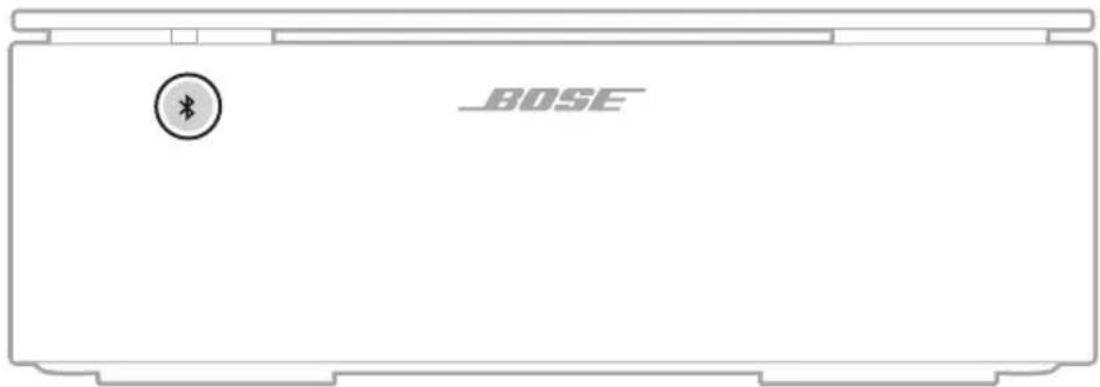

Ansluta en mobil enhet.... 34

Koppla från en mobil enhet 35

Återansluta en mobil enhet.... 35

Ansluta ytterligare en bärbar enhet 35

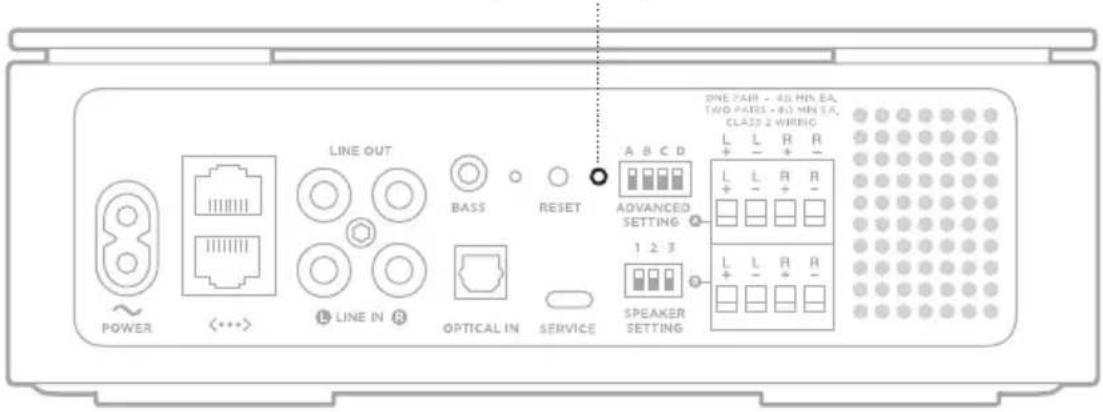

Rensa förstärkarens enhetslista 35

FÖRSTÄRKARSTATUS

Bluetooth och felstatus 36

Wi-Fi- och strömstatus.... 37

Main-förstärkare 37

Supplemental-förstärkare.... 37

Uppdatering, återställning och felstatus 38

AVANCERADE FUNKTIONER

Överbelastningsskydd 39

Ansluta en Bose SoundLink Bluetooth-högtalare eller Bose-hörlurar med SimpleSync™-teknik 41

Fördelar 41

Kompatibla produkter.... 41

Ansluta med Bose Music-appen 42

Återansluta en Bose SoundLink Bluetooth-högtalare eller Bose-hörlurar.... 42

SKÖTSEL OCH UNDERHÅLL

Uppdatera förstärkaren 43

Main-förstärkare 43

Supplemental-förstärkare 43

Rengör förstärkaren.... 43

Reservdelar och tillbehör...... 43

Begränsad garanti 43

TEKNISK INFORMATION......44

FELSÖKNING

Prova det här först.... 45

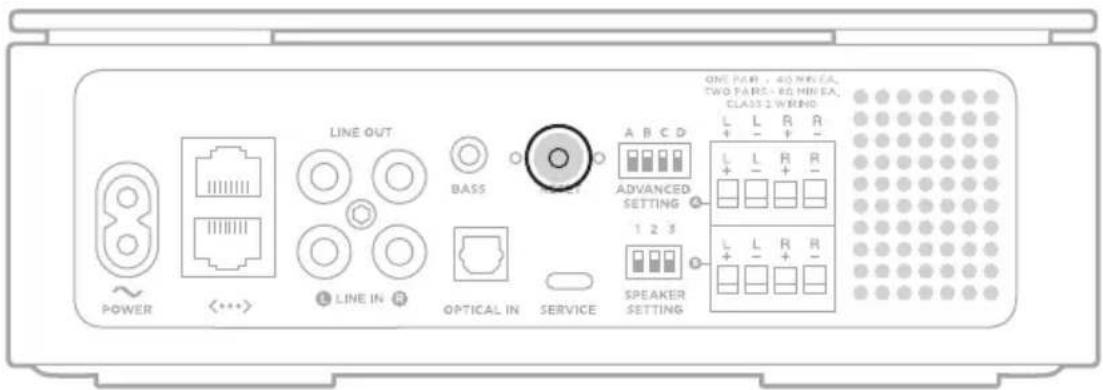

Andra lösningar 45

Återställa förstärkaren 51

Fabriksåterställ förstärkaren.... 51

BILAGA A: RACKMONTERING

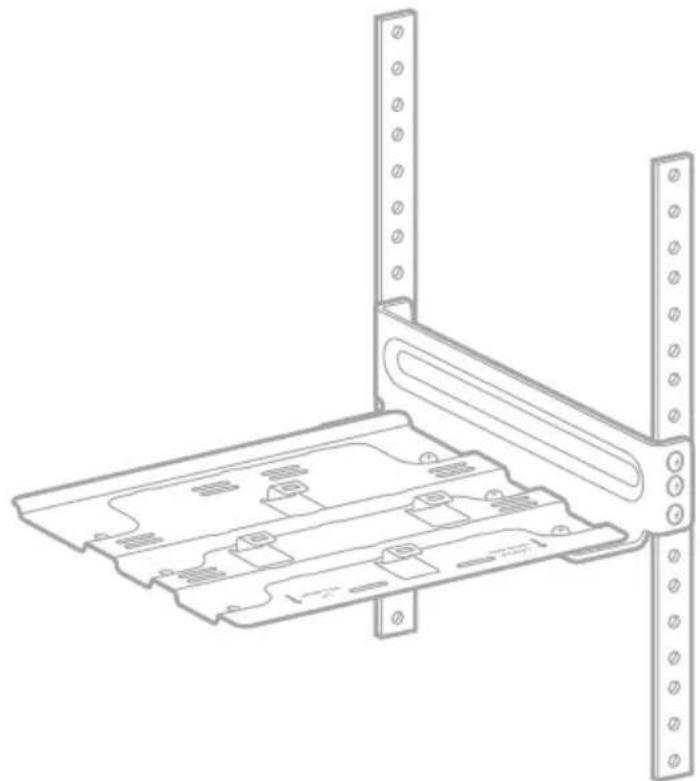

Ansluta fästena 52

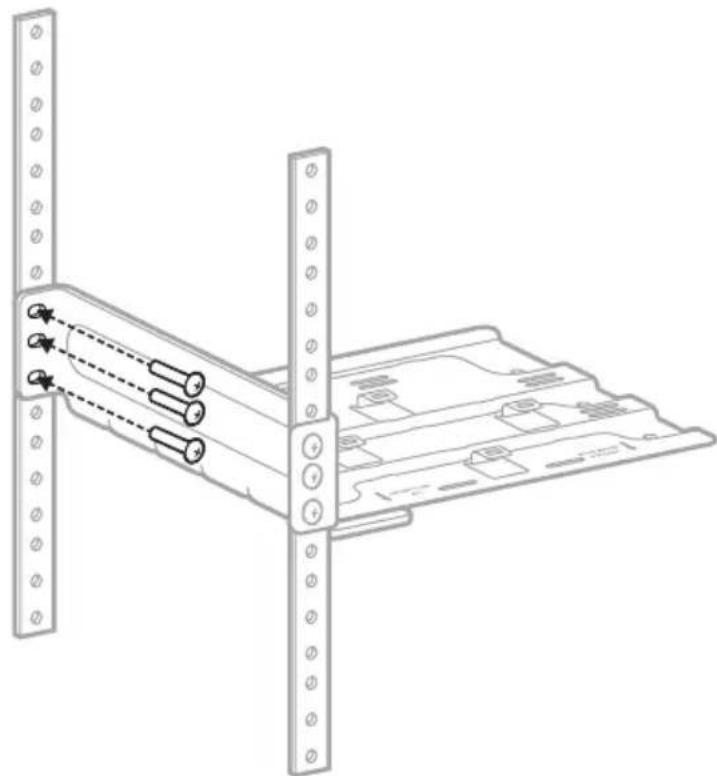

Fäst i racket.... 53

Placera förstärkaren 55

BILAGA B: VÄGGMONTERING

Tillbehörsspecifikationer 56

Sätta fast monteringsfästet 57

Fästa förstärkaren.... 60

BILAGA C: ANSLUT EXTERN LJUDKÄLLA

Kontrollera att du har följande:

Rackskruvar för rackmontering (3) Anslutningsskruvar för rackmontering (3)

BACK WEIGHT FRONT UP WALL MOUNT

Monteringsfästen Rackfäste

* Kan levereras med flera typer av elkablar. Använd den elkabel som är avsedd för din region.

OBS! Om någon del av förstärkaren är skadad ska du inte använda den. Kontakta en Bose-återförsäljare eller Bose kundtjänst.

Besök: ____ support.Bose.com/BMA

REKOMMENDATIONER

• Installera förstärkaren inomhus.
- Kontrollera att det finns ett eluttag i närheten.
- Undvik störningar genom att hålla annan trådlös utrustning 0,3 till 0,9 m från föörstärkaren.
- Placera förstärkaren i ett område med god ventilation för bästa resultat.
- Placera förstärkaren på en hylla eller montera den i ett rack eller på väggen.
- Se till att pilen för rackmonterinmg och de fyra flikarna pekar mot rackets framsida om du rackmonterar den (se sida 55).
- Använd ett separat rackfäste för varje förstärkare om du rackmonterar flera förstärkare.
- Se till att pilen för väggmonterinmg och de fyra flikarna pekar uppåt om du väggmonterar den (se sida 57).

TÄNK PÅ:

• Placera förstärkaren i ett område där omgivningstemperaturen är lägre än 40 °C.
• Se till att baksidan av förstärkaren är minst 7,62 – 15,24 cm från andra ytor. Blockera inte luftflödet på förstärkarens baksida.
• Placera INTE förstärkaren i ett helt stängt utrymme. Om du gör detta kommer prestandan att försämras.

3 - 6" 7,62 - 15,24 cm

• För ett par högtalare krävs minst 4 ohm för varje.
• För två par högtalare krävs minst 8 ohm för varje.

TÄNK PÅ! Använd endast passiva högtalare. Anslut INGA aktiva högtalare av något slag. Gör du det kan utrustningen skadas.

LÄNGDREKOMMENDATIONER FÖR HÖGTALARLEDNINGAR

MAXIMAL LÄNGD TJOCKLEK

Innan du ansluter högtalarna ska du placera högtalarna på deras fasta plats och kontrollera att förstärkaren inte är ansluten till en strömkälla.

Högtalarledningar består av två isolerade ledare:

• Den markerade ledningen (randig, ribbad eller färgad) ansluts till den positiva (+) kontakten.

• Ledaren utan speciell märkning ansluts till den negativa (-) kontakten.

• Ta bort anslutningsplint A från SPEAKERS OUT-porten.

1. Anslut högtalarkablarna till anslutningsplint A

a. För in den västra högtalarens markerade ledning i den positiva L+-kontakten och den andra ledningen i den negativa L--kontakten.
b. För in den högra högtalarens markerade ledning i den positiva R+-kontakten och den andra ledningen i den negativa R--kontakten.

LLRR + - + -

1. Använd en liten skruvmejsel med platt huvud för att skruva åt skruvarna i kontakterna medurs så att ledningarna sitter fast.

LLRR + - + -

1. För in anslutningsplinten A i SPEAKERS OUT-porten igen.

1. Anslut andra änden av högtalarkabeln till högtalarna.

Instruktioner finns i högtalarens bruksanvisning online.

OBS! Använd gärna fogtätning av silikon (finns att köpa i handeln) för att skydda kabelanslutningarna vid anslutningar utomhus.

Ansluta ytterligare högtalare

Du kan ansluta upp till två par högtalare till förstärkaren för ett fylligare ljud.

Upprepa stegen i "Anslut högtalarna" på sidan 16 med anslutningsplint B för att ansluta nästa högtalarpar.

B 1.0000 2.0000 3.0000 4.0000 5.0000 6.0000 7.0000 8.0000 9.0000 10.0000 11.0000 12.0000 13.0000 14.0000 15.0000 16.0000 17.0000 18.0000 19.0000 20.0000 21.0000 22.0000 23.0000 24.0000 25.0000 26.0000 27.0000 28.0000 29.0000 30.0000 31.0000 32.0000 33.0000 34.0000 35.0000 36.0000 37.0000 38.0000 39.0000 40.0000 41.0000 42.0000 43.0000 44.0000 45.0000 46.0000 47.0000 48.0000 49.0000 50.0000 51.0000 52.0000 53.0000 54.0000 55.0000 56.0000 57.0000 58.0000 59.0000 60.0000 61.0000 62.0000 63.0000 64.0000 65.00 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11:15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 11/15 CLRR CLRR

OBS! För att få bästa möjliga ljudkvalitet och en balanserad volym när två par högtalare ansluts bör de vara av samma högtalarmodell, då samma EQ-inställningar tillämpas på båda högtalarparen.

ANSLUTA FÖRSTÄRKAREN TILL EN STRÖMKÄLLA

1. Anslut nätsladden till POWER-porten på baksidan av förstärkaren.

2. Sätt in den andra änden i eluttaget.

Lampan på baksidan blinkar långsamt med ett gult sken.

TÄNK PÅ FÖLJANDE:

• Om förstärkaren konfigurerats som Main (standard) kommer lampan på baksidan av den att lysa med ett fast vitt sken.
• Om förstärkaren konfigurerats som Supplemental kommer lampan på baksidan av den att lysa med ett fast grönt sken.

NÄTVERKSVILOLÄGE

Förstärkaren går i nätverksviloläge när ljudet stoppas och du inte har tryckt på någon knapp under 20 minuter. Spela upp eller fortsätt spela musik med Bose Music-appen på din mobil, eller återanslut en Bluetooth-källa, för att väcka förstärkaren från nätverksviloläge.

Med Bose Music-appen kan du ställa in och styra Main-förstärkaren (se sida 22) från valfri mobil enhet t.ex. en smarttelefon eller surfplatta.

Med appen kan du strömma musik, lägga till musiktjänster, utforska internetradiostationer, ställa in och ändra förval, använda röstassistenten, hantera Main-förstärkarens inställningar, samt få uppdateringar och nya funktioner.

OBS! Om du redan har skapat ett Bose Music-konto för en annan Bose-produkt kan du lägga till förstärkaren till ditt befintliga konto (se sida 21).

HÄMTA BOSE MUSIC-APPEN

1. Ladda ner Bose Music-appen till din mobila enhet.

BOSE MUSIC

GET IT ON Google Play

1. Följ instruktionerna i appen för att installera förstärkaren.

LÄGGA TILL MAIN-FÖRSTÄRKAREN I ETT BEFINTLIGT KONTO

Öppna Bose Music-appen och lägg till förstärkaren för att lägga till din Bose Music Amplifier.

TÄNK PÅ FÖLJANDE:

• Du kan bara lägga till en Main-förstärkare med Bose Music-appen. Supplemental-förstärkare syns inte på nätverket eller i Bose Music-appen.
• Det går att gruppera Main-förstärkare med Bose Music-appen för att spela samma ljud på flera högtalare samtidigt. Du kan nå detta alternativ från huvudsidan. Mer information finns på: ____support.Bose.com/BMAGrouping

ANSLUTA TILL ETT ANNAT WI-FI-NÄTVERK

Anslut till ett annat nätverk om ditt nätverksnamn eller lösenord har ändrats eller om du vill lägga till eller byta till ett annat nätverk.

1. Tryck och håll inne Reset-knappen i fem sekunder tills lampan på baksidan av förstärkaren blinkar långsamt med ett gult sken.

1. Öppna Wi-Fi-inställningarna på din mobila enhet.
2. Välj Bose Music Amplifier.
3. Öppna Bose Music-appen och följ instruktionerna i appen.

Förstärkaren kan driva upp till två par högtalare. Den kan användas som Main (standard) eller som Supplemental (extraförstärkare) (se sida 27).

Main-förstärkaren ansluter till ditt nätverk via Wi-Fi eller en Ethernet-kabel (medföljer ej). Den kan styras med Bose Music-appen, din mobila enhet, eller enheter med röstassistent som är anslutna till nätverket.

En Supplemental-förstärkare (extraförstärkare) ansluter till Main-förstärkaren med en RCA-ljudkabel och får ljud från Main-förstärkaren. Supplemental-förstärkarna spelar upp samma ljud som Main-förstärkaren men syns inte på nätverket, i Bose Musicappen eller den mobila enehten, och kan endast spela upp ljud från LINE IN-porten.

Du kan ansluta upp till fyra extraförstärkare till Main-förstärkaren för bästa ljudkvalitet. Förstärkarna kan ställas in beroende på var de är placerade, eller hur stort utrymmet är, hur många högtalare du vill driva, eller var du vill att ljudet ska spelas upp.

TÄNK PÅ FÖLJANDE:

• För att få bästa möjliga ljudkvalitet och en balanserad volym när du ansluter en Supplemental-förstärkare till en Main-förstärkare, bör du ha samma högtalarmodell och antal högtalare per förstärkare.
• Beroende på utrymmet kan du ansluta fler än fyra Supplemental-förstärkare till Main-förstärkaren utan att det påverkar prestandan.

ANVÄNDNINGSFALL 1

Styr upp till två par högtalare i samma utrymme, där högtalarna spelar upp samma ljud med lite eller ingen fördröjning.

ANVÄNDNINGSFALL 2

Styr flera par högtalare i ett större utrymme, där högtalarna sätts på och stängs av samtidigt och spelar upp samma ljud med lite eller ingen fördröjning.

ANVÄNDNINGSFALL 3

Styr flera system (förstärkare och högtalare) var för sig, där varje system spelar upp olika ljud,

TÄNK PÅ FÖLJANDE:

• Main-förstärkare kan också anslutas till nätverket med en Ethernet-kabel (se sida 24).
• För att få bästa möjliga ljudkvalitet och en balanserad volym när flera par högtalare ansluts bör de vara av samma högtalarmodell, då samma EQ-inställningar tillämpas på båda högtalarparen.
• För bästa ljudkvalitet går det att gruppera Main-förstärkare med Bose Music-appen för att spela samma ljud på alla högtalare samtidigt. Du kan nå detta alternativ från huvudsidan. Mer information finns på: ____support.Bose.com/B

Main-förstärkaren ansluts till ditt nätverk via Bose Music-appen eller en Ethernet-kabel (medföljer ej).

ANSLUTA MED BOSE MUSIC-APPEN

Se sida 20 för hur du ansluter Main-förstärkaren med Bose Music-appen.

ANSLUTA MED EN ETHERNET-KABEL

OBS! Om du ansluter till ditt nätverk med en Ethernet-kabel utan att slutföra installationen i Bose Music-appen kommer du endast att kunna spela upp ljud från en Bluetooth-källa.

1. Anslut ena änden av Ethernet-kabeln till en Ethernet-port på routern.
2. Anslut den andra änden av Ethernet-kabeln till en Ethernet-port på förstärkaren.

Router Main-förstärkare

Ansluta en ytterligare Main-förstärkare

Du kan ansluta en ytterligare Main-förstärkare direkt till routern (se "Ansluta med en Ethernet-kabel") eller direkt till den första Main-förstärkaren.

1. Anslut ena änden av Ethernet-kabeln till en Ethernet-port på Main-förstärkaren.
2. Anslut den andra änden av Ethernet-kabeln till en Ethernet-port på den andra Main-förstärkaren.

Main-förstärkare Ytterligare Main-förstärkare

Du kan ansluta en Supplemental-förstärkare (extraförstärkare) till Main-förstärkaren eller till en annan Supplemental-förstärkare med en RCA-ljudkabel (medföljer ej).

OBS! Du kan ansluta upp till fyra extraförstärkare till Main-förstärkaren för bästa ljudkvalitet. Beroende på utrymmet kan du ansluta ytterligare förstärkare utan att det påverkar prestandan.

ANSLUTA TILL MAIN-FÖRSTÄRKAREN

1. På Main-förstärkaren ansluts ljudkabelns vita kontakt till den vita LINE OUT-porten och den röda kontakten till den röda LINE OUT-porten.
2. På Supplemental-förstärkaren ansluts den andra vita kontakten till den vita LINE IN-porten och den röda kontakten till den röda LINE IN-porten.

Main-förstärkare Supplemental-förstärkare

Ansluta en ytterligare Supplemental-förstärkare

1. På Supplemental-förstärkaren ansluts ljudkabelns vita kontakt till den vita LINE OUT-porten och den röda kontakten till den röda LINE OUT-porten.
2. På den andra Supplemental-förstärkaren ansluts den andra vita kontakten till den vita LINE IN-porten och den röda kontakten till den röda LINE IN-porten.

Supplemental-förstärkare Ytterligare Supplemental-förstärkare

POWER	Strömsätter när strömsladden kopplats i porten och sedan i ett strömuttag (se sida 19).
<···>	Gör att du kan ansluta Main-förstärkaren till nätverket eller ansluta flera Main-förstärkare tillsammans med en Ethernet-kabel (medföljer ej). Se sida 24.
LINE OUT LINE IN	Gör att du kan ansluta en Supplemental-förstärkare eller extern källa med en RCA-ljudkabel (medföljer ej). Se sida 61.

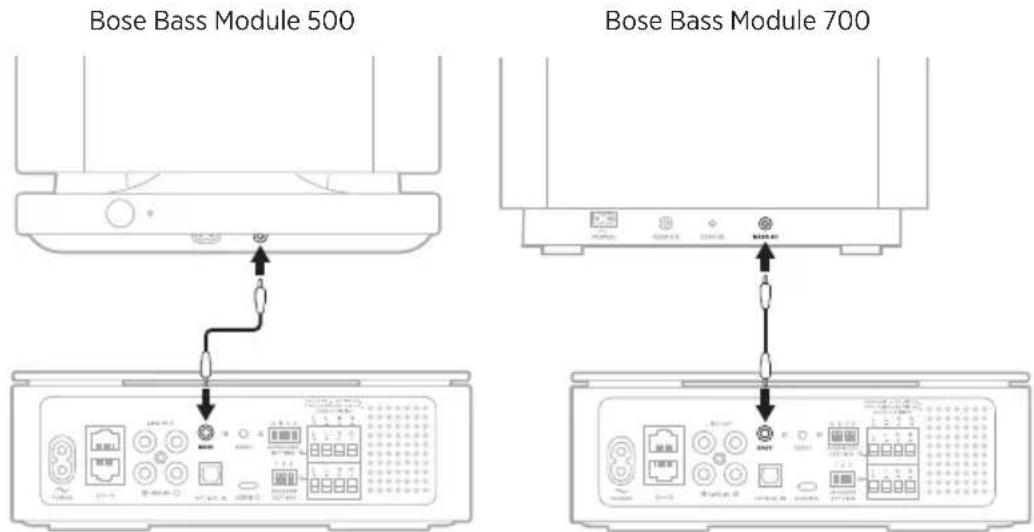

BASS	Gör att du kan ansluta en Bose Bass Module med en 3,5 mm ljudkabel (medföljer ej). Se sida 40.
OPTICAL IN	Gör att du kan spela upp digitalt ljud från en extern källa via en optisk kabel (medföljer ej). Se sida 61.
SERVICE USB Type-C®-porten för service.
SPEAKERS OUT Gör att man kan ansluta upp till två par högtalare (se sida 18).

FÖRSTÄRKARINSTÄLLNINGAR

Brytarna ADVANCED SETTING är inställda för hur du vill höra ditt ljud. För att konfigurera förstärkaren vippar du ner lämplig ADVANCED SETTING-brytare.

Main	A - upp		Ställer in förstärkaren som Main.OBS! Main-förstärkare kan anslutas till ditt nätverk via Bose Music-appen eller en Ethernet-kabel (medföljer ej).Se sida 24.
Supplemental	A - ner		Ställer in förstärkaren som Supplemental.TÄNK PÅ FÖLJANDE:• Supplemental-förstärkare ansluts till Main-förstärkaren (eller en annan Supplemental-förstärkare) med en RCA-ljudkabel, och spelar upp ljud som fås från Main-förstärkaren viaLINE IN-porten.• Supplemental-förstärkare kan inte ansluta till nätverket och syns inte i Bose Music-appen.
E.t.	B		Reserverad för framtida användning.
Stereo	C - upp Ställ		arutgången till stereo.
Mono	C - ner		Ställer in förstärkarutgången till mono.OBS! Mono är bäst när högtalarna är placerade långt ifrån varandra,

LÄGE BRYTARE POSITION BESKRIVNING

Line out: variabel volym	D - upp		Styr volymen med Bose Music-appen.OBS! Denna inställning tillämpas på Main-förstärkarens LINE OUT-ljud och hörs genom Supplemental-förstärkaren.
Line out: fast volym	D - ner		Styr volymen med den anslutna enhetens volymkontroll.TÄNK PÅ FÖLJANDE:Med fast volym går det inte att styra volymen med Bose Music-appen.Denna inställning gäller Main-förstärkaren.

TÄNK PÅ FÖLJANDE:

• Standardinställningen är att alla brytare pekar uppåt.
• Varje brytare kan ställas in för sig.
• Om en ADVANCED SETTING-brytare vippas när förstärkaren är på kommer förstärkaren att återställas.

HÖGTALARINSTÄLLNINGAR

Det går att tillämpa anpassade EQ-inställningar på högtalarna Bose 251 Environmental Speakers och Bose Virtually Invisible 791. För alla andra högtalare används standardinställningar för EQ.

För att tillämpa anpassade EQ-inställningar på högtalarna Bose 251 Environmental Speakers och Bose Virtually Invisible 791 vippar du motsvarande SPEAKER SETTING-brytare nedåt. Lämna alla brytare uppåt för att tillämpa standardinställningar för EQ.

PRODUKT BRYTARE POSITION

Bose 251 Environmental Speakers	1 - ner 2 - upp 3 - upp
Bose Virtually Invisible 791	1 - upp 2 - ner 3 - upp
Alla andra högtalare	1 - upp 2 - upp 3 - upp

OBS!

• Standardinställningen är att alla brytare pekar uppåt.
• Om någon annan kombination än de som visas i tabellen ovan används tillämpas standardinställningarna för EQ.

GOOGLE ASSISTENT

Förstärkaren är kompatibel med Google Assistent-kompatibla enheter som är anslutna till nätverket. Styr förstärkaren med din röst och Google.

Börja med att säga "Hey Google," och sedan din begäran till . Prova till exempel att spela upp din favoritmusik. Säg bara "Hey Google, play My Workout playlist on Family Room."

TÄNK PÅ FÖLJANDE:

- Kontrollera att du säger förstärkarnamnet som du angett i Bose Music-appen. Använd det namn som angetts i Google Assistent-appen eller ändra namnet i Bose Music-appen om flera förstärkare har samma namn.

- Google Assistent är inte tillgänglig på vissa språk och i vissa länder.

- Mer information om Google Assistent finns på: https://support.google.com/assistant:____ https://support.

AMAZON ALEXA

Med en separat enhet med Alexa Built-In ansluten till nätverket går det att styra förstärkaren från den enheten med röstanvisningar. För att ställa in röststyrning aktiverar du färdigheten och länkar ditt Alexa-konto till ditt Bose-konto. Sedan är det bara att be Alexa att spela upp musik.

Börja med "Alexa," och sedan din begäran till . Prova till exempel att spela upp din favoritmusik. Säg, bara "Alexa, play My Workout playlist on Family Room."

TÄNK PÅ FÖLJANDE:

- Kontrollera att du säger förstärkarnamnet som du angett i Bose Music-appen. Om det finns flera förstärkare med samma namn använder du det namn som tilldelats i Alexa-appen eller ändrar namnet i Bose Music-appen.

- Alexa finns inte tillgänglig i alla länder eller på alla språk.

- Mer information om vad Alexa kan hjälpa dig med finns på: ____ https://www.amazon.com/usealexa

Förstärkaren har Chromecast built-in. Chromecast built-in gör det möjligt att streama ljud från appar som har stöd för detta, genom att trycka på knappen Cast.

TÄNK PÅ FÖLJANDE:

• För att använda Chromecast built-in krävs en Wi-Fi-anslutning.
• Stöd för nya produkter läggs till med jämna mellanrum.

Din telefon är din fjärrkontroll

• Tryck bara på knappen Cast från de appar du redan använder. Ingen ny inloggning eller nedladdning krävs.
• Använd telefonen för att söka, spela upp, pausa och höja volymen var du än är i hemmet.
• Under tiden du streamar kan du använda telefonen till andra saker. Scrolla i sociala medier, skicka meddelanden och ta emot samtal.
• Lyssna på musik i hela hemmet med flerrumscasting på Chromecast-kompatibla förstärkare.

Obegränsad underhållning, helt efter ditt schema

Välj mellan miljontals låtar från populära musiktjänster som Pandora, Spotify och Tuneln.

Använd Bose Music-appen för att aktivera Chromecast built-in. Du kan nå detta alternativ från menyn Inställningar.

Förstärkaren kan spela upp ljud via AirPlay 2 vilket gör att du snabbt kan strömma ljud från din Apple-enhet till din högtalare.

TÄNK PÅ FÖLJANDE:

• För att använda AirPlay 2 krävs en Apple-enhet med iOS 11.4 eller senare.
• Din Apple-enhet och förstärkare måste vara anslutna till samma Wi-Fi-nätverk.
• Mer information om AirPlay finns på: https://www.apple.com/airplay

STRÖMMA LJUD FRÅN KONTROLLPANELEN

1. Öppna Kontrollpanelen på Apple-enheten.
2. Tryck och håll inne ljudkortet i skärmens över högra hörn och tryck på AirPlayikonen 🔒.
3. Välj förstärkare.

STRÖMMA LJUD FRÅN EN APP

1. Öppna en musikapp (som Apple Music) och välj en låt att spela.
2. Tryck på 🔒.
3. Välj förstärkare.

Du kan anpassa de sex förvalen för strömmande musiktjänster, stationer, spellistor, artister, album och låtar från musikarkivet. Genom att trycka på en knapp på Bose Music-appen kan du när som helst lyssna på din musik.

OBS! Du kan inte ställa in förval när källan är en Bluetooth-anslutning.

STÄLLA IN ETT FÖRVAL

1. Strömma musik med hjälp av appen.

2. Tryck och håll ned ett förval på appen medan musiken spelas.

När du har ställt in dina förval ska du trycka på förvalet i Bose Music-appen för att spela upp det.

ANSLUTA EN MOBIL ENHET

1. Tryck på Bluetooth-knappen ✝ på framsidan av Main-förstärkaren.

BOSE

Lampan på framsidan blinkar långsamt med ett blått sken.

1. Aktivera Bluetooth-funktionen på den mobila enheten.

OBS! Bluetooth-menyn hittar du vanligtvis i menyn Inställningar.

1. Välj din förstärkare i enhetslistan.

OBS! Leta efter namnet som du angav för förstärkaren i Bose Music-appen. Om du inte gav förstärkaren något namn kommer standardnamnet att visas.

När den har anslutits lyser lampan på förstärkarens framsida med fast blått sken och tonar sedan ut till svart. Förstärkarens namn visas i listan över mobila enheter.

KOPPLA FRÅN EN MOBIL ENHET

Använd Bose Music-appen för att koppla från din mobila enhet.

TIPS: Du kan även använda Bluetooth-inställningarna på din mobila enhet. Frånkoppling av Bluetooth på din enhet leder till att alla andra enheter kopplas från.

ÅTERANSLUTA EN MOBIL ENHET

Tryck på Bluetooth-knappen Bluetooth-knappen ✗.

Förstärkaren försöker ansluta till de senast anslutna enheterna.

TÄNK PÅ FÖLJANDE:

• Kontrollera att Bluetooth-funktionen är aktiverad på din mobila enhet.
• Enheten måste finnas inom täckningsområdet (9 m) och vara påsatt.

ANSLUTA YTTERLIGARE EN BÄRBAR ENHET

Du kan lagra upp till åtta enheter i förstärkarens enhetslista.

OBS! Du kan endast spela upp ljud från en enhet i taget.

1. Tryck och håll inne § tills lampan på framsidan blinkar långsamt med ett blått sken.
2. Välj förstärkaren från din mobila enhets enhetslista.
   OBS! Kontrollera att Bluetooth-funktionen är aktiverad på din mobila enhet.

RENSA FÖRSTÄRKARENS ENHETSLISTA

1. Tryck och håll inne ✝ i tio sekunder tills lampan på förstärkaren blinkar med ett blått sken tre gånger.
2. Ta bort förstärkaren från Bluetooth-listan på din enhet.

Alla enheter tas bort från listan. Förstärkare är nu klar för att ansluta (se sida 34).

Lampan på förstärkarens framsida visar Bluetooth-anslutningsstatus för en mobil enhet, samt felvarningar.

Bluetooth och felstatus BOSE

LAMPANS UPPFÖRANDE SYSTEMLÄGE

Blinkar långsamt blått Redo att ansluta till mobila enheter
Blinkar blått Ansluter till en mobil enhet
Fast blått sken som övergår till svart	Ansluten till en mobil enhet
Blinkar blått två gånger Rensat enhetslistan
Blinkar med blått och rött sken i 3 sekunder	Bluetooth-anslutning inaktiverad (Supplemental)
Fast rött sken	Kritiskt fel (hårdvara) - Kontakta Bose kundtjänstOBS! Lamporna på förstärkarens fram- och baksida lyser samtidigt med ett fast rött sken.

Lampan på baksidan av förstärkaren visar Wi-Fi, ström och systemstatus.

Wi-Fi-, ström och systemstatus

Visar Wi-Fi- och strömstatus för Main-förstärkaren.

LAMPANS UPPFÖRANDE SYSTEMLÄGE

Blinkar långsamt vitt Sätta på enheten

Fast vitt sken Påslagen

Blinkar långsamt gult Redo för Wi-Fi-installation

Lyser med fast gult sken Wi-Fi-installation pågår

Blinkar långsamt vitt Ansluter till det trådlösa nätverket

Fast vitt sken Ansluten till det trådlösa nätverket

Supplemental-förstärkare

Visar strömstatus för Supplemental-förstärkaren.

LAMPANS UPPFÖRANDE SYSTEMLÄGE

Blinkar långsamt grönt Sätta på enheten

Lyser med fast grönt sken Påslagen

UPPDATERING, ÅTERSTÄLLNING OCH FELSTATUS

Visar statusen för programvaruuppdateringar, återställningar och felmeddelanden.

LAMPANS UPPFÖRANDE SYSTEMLÄGE

Blinkar med vitt sken Uppdatering installeras
Fast vitt sken Uppdateringen är klar
Blinkar rött tre gånger Återställning slutförd
Lyser med fast gult sken Wi-Fi-fel (Main) - Kontakta Bose kundtjänst
Blinkar gult fyra gånger lcke-kritiskt fel (nätverksanslutning eller källfel)
Fast rött sken	Kritiskt fel (hårdvara) - Kontakta Bose kundtjänstOBS! Lamporna på förstärkarens fram- och baksida lyser samtidigt med ett fast rött sken.

AKTIVERA/INAKTIVERA WI-FI-FUNKTIONEN

För in ett tunt gem i hålet på förstärkarens baksida och håll intryckt i två sekunder tills lampan på förstärkarens baksida blinkar tre gånger med ett vitt sken.

OBS! Om du aktiverar/inaktiverar Wi-Fi-funktionen inaktiveras/aktiveras även Bluetooth-funktionen.

ÖVERBELASTNINGSSKYDD

Förstärkarens överbelastningsskydd minskar automatiskt uteffekten för att förhindra att förstärkaren blir alltför het. Detta kan inträffa när volymen är för hög i förstärkaren eller om den är placerad på en plats med dålig ventilation. Förstärkaren återställs automatiskt till full kapacitet när den kylts ned.

ANSLUTA EN BOSE BASS MODULE

Du kan ansluta en Bose Bass Module till förstärkaren med en 3,5 mm ljudkabel (medföljer ej).

TÄNK PÅ FÖLJANDE:

- Ljudkabeln måste vara i stereo och avskärmad.

- Om du inte har en 3,5 mm-ljudkabel kan du gå till Bose.com/BM500 eller ____. Bose.com/BM700 och köpa en kabel på 4,5 m. Du kan också köpa den i en elektronikbutik.

1. Anslut ena änden av en 3,5 mm ljudkabel till BASS-porten på förstärkaren.

2. Anslut den andra änden av kabeln i BASS IN-porten på basmodulen.

Bose Bass Module 500 Bose Bass Module 700

OBS! Mer information om bassmodulen finns i bruksanvisningen för basmodulen på nätet. Besök:

Bose Bass Module 700: ____ Bose.com/BM700

Med Bose SimpleSync™-teknik kan du ansluta vissa Bose SoundLink Bluetooth-högtalare eller Bose-hörlurar till förstärkaren för ett nytt sätt att lyssna på musik och filmer.

Fördelar

En personlig lyssningsupplevelse: Lyssna på TV eller musik utan att störa andra genom att ansluta dina Bose-hörlurar till förstärkaren. Använd fristående volymkontroller på varje produkt för att sänka eller stänga av ljudet på förstärkaren och samtidigt låta ljudet vara så högt du vill i hörlurarna.

Ljud i flera rum: Lyssna på samma låt i två olika rum samtidigt, genom att ansluta din Bose SoundLink Bluetooth-högtalare till förstärkaren.

TÄNK PÅ FÖLJANDE:

• SimpleSync™-tekniken har en Bluetooth-räckvidd på upp till 9 meter. Väggar och olika byggnadsmaterial kan ibland påverka mottagningen. Beroende på omgivningen kan räckvidden vara större.
• Du kan inte streama ljud med en Bluetooth-källa när du använder SimpleSync™-teknik.

Kompatibla produkter

Du kan ansluta de flesta Bose SoundLink Bluetooth-högtalarna till förstärkaren och även Bose-hörlurar.

Populära kompatibla produkter:

• Bose SoundLink Revolve+ Bluetooth-högtalare
• Bose SoundLink Mini Bluetooth-högtalare
• Bose SoundLink Color Bluetooth-högtalare
• Bose Noise Cancelling Headphones 700
• Trådlösa Bose QuietComfort 35-hörlurar

Nya produkter läggs till med jämna mellanrum. En fullständig lista och mer information finns på: ____ worldwide.Bose.com/Support/Gro

Ansluta med Bose Music-appen

Använd Bose Music-appen för att ansluta din Bose SoundLink Bluetooth-högtalare eller Bose-hörlurar till förstärkaren. Mer information finns på: ____worldwide.Bose.com/Support/Groups

TÄNK PÅ FÖLJANDE:

• Se till att produkten du ansluter till är påsatt, befinner sig inom 9 m från förstärkaren och är redo att ansluta till en annan enhet. Mer information finns i handboken för produkten.
• Du kan bara ansluta en produkt i taget till förstärkaren.

ÄTERANSLUTA EN BOSE SOUNDLINK BLUETOOTH-HÖGTALARE ELLER BOSE-HÖRLURAR

Sätt på din Bose SoundLink Bluetooth-högtalare eller dina Bose-hörlurar.

Din högtalare eller dina hörlurar försöker ansluta till de Bluetooth-enheter som senast anslöts, inklusive förstärkaren.

TÄNK PÅ FÖLJANDE:

• Förstärkaren måste vara inom räckvidd (9 m) och påslagen.
• Om högtalaren inte ansluts, se "Det går inte att återansluta förstärkaren till en tidigare ansluten Bose SoundLink Bluetooth-högtalare" på sidan 50.
• Om hörlurarna inte ansluts, se "Förstärkaren återansluts inte till tidigare anslutna Bose-hörlurar" på sidan 50.

Main-förstärkaren uppdateras automatiskt när den ansluts till Bose Music-appen och ett Wi-Fi-nätverk.

Supplemental-förstärkare

1. Vippa brytare A uppåt för att ställa in den som Main-förstärkare.
2. Lägg till den i Bose Music-appen (se sida 24).

Förstärkaren uppdateras automatiskt. När uppdateringen slutförts kommer lampan på baksidan av den att lysa med ett fast vitt sken.

1. Vippa tillbaka brytare A för att ställa in den som Supplemental-förstärkare igen.

RENGÖR FÖRSTÄRKAREN

Rengör ytan på förstärkaren med en mjuk och torr trasa.

Du kan använda ett borsttillbehör på en dammsugare för att rengöra områden som är svåra att komma åt.

TÄNK PÅ:

• Ta bort elkabeln från eluttaget innan du påbörjar rengöringen.
• Använd INTE sprayer i närheten av förstärkaren. Använd inte lösningsmedel, kemikalier eller rengöringsmedel som innehåller alkohol, ammoniak eller slipmedel.
• Låt INTE vätska tränga in i några öppningar.

RESERVDELAR OCH TILLBEHÖR

Reservdelar och tillbehör kan beställas genom Bose kundtjänst.

Besök: ____ support.Bose.com/BMA

BEGRÄNSAD GARANTI

Förstärkaren täcks av en begränsad garanti. Mer information om den begränsade garantin finns på ____ worldwide.Bose.com/Warranty.

Mer information om hur du registrerar din produkt finns på worldwide.Bose.com/ProductRegistration. Dina garantirättigheter påverkas inte om du inte registrerar produkten.

SPECIFIKATION VÄRDE

Mått (ungefärliga) 8	14 " bred x 814 " djup x 2910 " hög (21 cm x 21 cm x 7,3 cm)
Vikt (endast förstärkare)	2186 g
Märkeffekt	100-240 V~50/60 Hz, 240 W
Ingångskänslighet RCA in: 2 Vrms
Signal/brusförhållande >100 dB
Uteffekt (medeltal)	Minst 125 W/kanal vid 8 ohm, från 20 Hz till 20 kHz, med maximalt 0,1 % THD
Temperaturintervall	0 °C till 35 °C
	OBS! Beroende på utrymmet kan det gå att driva den utanför det rekommenderade temperaturintervallet utan att det påverkar prestandan.

PROVA DET HÄR FÖRST

Om du får problem med förstärkaren:

• Kontrollera att förstärkaren är ansluten till ett fungerande vägguttag.
• Kontrollera att allt kablage sitter som det ska.
• Kontrollera förstärkarens tillständ (se sida 36).
• Flytta förstärkaren och den mobila enheten bort från eventuella störningskällor (trådlösa routrar, trådlösa telefoner, TV-apparater, mikrovågsugnar osv.).
• Flytta förstärkaren så att den kommer innanför den rekommenderade räckvidden för den trådlösa routern eller den mobila enheten för att säkerställa funktionen.
• Se högtalarens bruksanvisning.

ANDRA LÖSNINGAR

Om du inte kan lösa problemet ska du titta i tabellen nedan för att identifiera symptom och ta del av lösningar till vanliga problem. Kontakta Boses kundtjänst om du inte kan lösa ditt problem.

Besök: ____ worldwide.Bose.com/contact

SYMPTOM LÖSNING

Det går inte att slutföra nätverksinställningarna

Se till att förstärkaren är inställd som Main (se sida 27).Välj rätt nätverksnamn och lösenord.Anslut den mobila enheten och förstärkaren till samma trådlösa Wi-Fi-nätverk.Aktivera Wi-Fi på den mobila enheten som du använde för installationen.Byt standardwebbläsare på den mobila enheten.Stäng andra öppna program.Starta om den mobila enheten och routern.Placera förstärkaren så att den står inom routerns räckvidd.Återställ förstärkaren (se sida 51).Om routern har stöd för både 2,4 GHz och 5 GHz-banden, ska du kontrollera att båda den mobila enheten och förstärkaren är anslutna till samma band.Avinstallera Bose Music-appen, återställ förstärkaren (se sida 51) och starta om installationsprocessen.

SYMPTOM LÖSNING

Det går inte att ansluta till nätverket

Se till att förstärkaren är inställd som Main (se sida 27).Om förstärkaren är inställd som Main och en enhet är ansluten till Ethernet-porten ska du se till att det är en annan Bose Music Amplifier.Välj rätt nätverksnamn i Bose Music-appen och ange nätverkets lösenord (skiftlägeskänsligt).Kontrollera att förstärkaren och din mobila enhet är anslutna till samma trådlösa nätverk.Aktivera Wi-Fi på den mobila enheten som du använde för installationen.Stäng andra applikationer på din mobila enhet.Koppla från en eller flera om flera förstärkare är anslutna via kabel.Anslut Main-förstärkaren till närverket med en Ethernet-kabel (se sida 24).Vid anslutning till nätverket med Ethernet-kabel:Kontrollera kabeln (se sida 24).Använd en annan Ethernet-kabel (se sida 24).Om dina nätverksinställningar har ändrats ska du läsa på sida 21.Starta om den mobila enheten och routern.OBS! Ge banden specifika namn för att försäkra dig om att de ansluter till rätt band.Återställ routern.Gå till huvudskärmen och lägg till din förstärkare om du ska ansluta till ett annat nätverk och appen inte ber dig att installera.

Bose Music app fungerar inte på min mobila enhet

Se till att din mobila enhet är kompatibel med Bose Music-appen och möter systemkraven. Se även din mobila enhets appbutik för mer information om detta.Avinstallera Bose Music-appen från din mobila enhet och återinstallera den sedan (se sida 20).

SYMPTOM LÖSNING

Dåligt eller förvrängt ljud	Om två par högtalare är anslutna ska samma högtalarmodell användas.Se till att högtalarna är kompatibla. För ett par högtalare krävs minst 4 ohm för varje och två par högtalare kräver minst 8 ohm för varje.Använd Bose Music-appen för att gruppera Main-förstärkare (se sida 21).Om förstärkaren är ansluten till en extern källa med en RCA-ljudkabel eller optisk kabel ska den installeras med Bose Music-appen (se sida 20).Vid anslutning med Ethernet-kabel eller RCA-ljudkabel:Minska antalet anslutna förstärkare.Kontrollera Ethernet-kabeln (se sida 24) och RCA-ljudkabeln (se sida 25).Använd en annan Ethernet-kabel (se sida 24) eller RCA-ljudkabel (se sida 25).
Hackigt ljud eller inget ljud	Om förstärkaren är inställd som Main och en enhet är ansluten till Ethernet-porten ska du se till att det är en annan Bose Music Amplifier.Sätt in högtalarledningarna i kontakterna på baksidan av högtalarna och i förstärkarens anslutningspanel. Kontrollera att ingen ledning vidrör flera kontakter (se sida 16).Kontrollera att externa ljudkällor är korrekt anslutna till antingen den analoga (röda och vita) eller optiska ingången.Stoppa andra program för direktuppspelning av ljud eller video.Aktivera ljudet eller öka volymen i förstärkaren och på den mobila enheten.Ta ut elkabeln, vänta i en minut och sätt sedan tillbaka den igen.Starta om den mobila enhetens router.Kontrollera att volymen inte är avstängd eller för låg.
Störningar (ljudstörningar)	Se till att förstärkaren inte är placerad nära metallföremål, andra ljud-/videokomponenter eller direktverkande värmekällor (se sida 14).Ändra routerns kanal eller band. Se routerns bruksanvisning.Anslut Main-förstärkaren med en Ethernet-kabel (se sida 24).
Du hör inget från högtalarna	Se till att högtalarkablarna är korrekt anslutna (se sida 16).Koppla från nätadaptern från förstärkaren och vänta i tre minuter. Anslut förstärkaren till ett eluttag på nytt (se sida 19).Spela upp innehåll med Bose Music-appen.

SYMPTOM LÖSNING

Du hör inget från en högtalare	Kontrollera att det inte är något fel på högtalarledningarna.Ta bort ledningen från den fungerande högtalaren och anslut den till högtalaren som inte fungerar. Om du ändå inte hör något ljud från högtalaren kan det bero på att det är något fel på högtalaren och inte på ledningen.Koppla från ledningen från anslutningsplinten. Anslut den till den andra anslutningsplinten. Om du hör ljud från högtalaren kan felet bero på högtalarledningen. Byt ut högtalarledningarna. Om högtalaren ändå inte ger ljud ifrån sig kan det fel något fel på kanalen i själva förstärkaren.
Högra och vänstra stereokanalen är omkastade och hörs i fel högtalare	Se till att högtalarkablarna är korrekt anslutna (se sida 16).Se till att de röda och vita analoga kablarna är korrekt anslutna, röd till röd och vit till vit på förstärkaren och den externa musikkällan.
Basen eller diskanten är för svag	Se till att högtalarkablarna är korrekt anslutna (se sida 16).Om inte kan de spela ur fas.Se till att högtalarna är kompatibla. För ett par högtalare krävs minst 4 ohm för varje och två par högtalare kräver minst 8 ohm för varje.Kontrollera att programvaran i förstärkaren är uppdaterad i Bose Music-appen.Justera basen eller diskanten via Bose Music-appen.
Det går inte att ansluta med mobil enhet via en Bluetooth-anslutning	Se till att förstärkaren är inställd som Main (se sida 27).
Det går inte att spela upp Bluetooth-ljud	Stäng av Bluetooth-funktionen på den mobila enheten och sätt sedan på den igen. Ta bort förstärkaren från Bluetooth-listan. Anslut igen (se sida 34).Kontrollera att du använder en kompatibel Bluetooth-mobil enhet.Se till att du är inom 9 m från förstärkaren och att inga större metallföremål är i vägen.Ta bort förstärkaren från den mobila enhetens Bluetooth-lista. Anslut igen (se sida 34).Ställ först in Bose Music-appen och gör sedan alla uppdateringar. Anslut en annan mobil enhet (se sida 35).Rensa förstärkarens enhetslista (se sida 35). Anslut igen (se sida 34).

SYMPTOM LÖSNING

Det går inte att strömma ljud via AirPlay	Se till att förstärkaren är påsatt och inom räckhåll (se sida 19).Se till att din Apple-enhet och förstärkare är anslutna till samma Wi-Fi-nätverk.Uppdatera din Apple-enhet.Se till att förstärkaren är uppdaterad (se sida 43).Om du inte hittar AirPlay-ikonen 🔒 i musikappen du strömmar från kan du strömma ljud från kontrollpanelen.Mer hjälp finns på: ____ https://www.apple.com/ai
Google Assistent svarar inte	Se till att du har en Google Assistent-kompatibel enhet ansluten till nätverket.Kontrollera att Google Assistent är installerad via Bose Music-appen (se sida 30).OBS! Förstärkaren måste vara installerad och ansluten till ditt Wi-Fi-nätverk via Bose Music-appen.Anslut den mobila enheten till Wi-Fi.Kontrollera att Alexa är tillgänglig i ditt land.Se till att du använder den senaste versionen av Google Assistent-appen.Kontrollera att den bärbara enheten är kompatibel.Kontrollera att du säger namnet som du angett i Bose Music-appen.Kontrollera att du använder samma konto till din ljudtjänst på Bose Music-appen och Google Assistent-appen.Mer hjälp finns på: ____ https://support.goog
Alexa svarar inte	Se till att du talar med en separat enhet med Alexa Built-In som är ansluten till nätverket.Kontrollera att Alexa är installerad via Bose Music-appen (se sida 30).OBS! Förstärkaren måste vara installerad och ansluten till ditt Wi-Fi-nätverk via Bose Music-appen.Anslut den mobila enheten till Wi-Fi.Kontrollera att Amazon Alexa är tillgänglig i ditt land.Se till att du använder den senaste versionen av Alexa-appen.Kontrollera att den bärbara enheten är kompatibel.Kontrollera att du säger namnet som du angett i Bose Music-appen.Mer hjälp finns på: ____ https://www.amazon.c

SYMPTOM LÖSNING

Förstärkaren ansluter inte till en Bose SoundLink Bluetooth-högtalare eller till Bose-hörlurar	Se till att högtalaren eller hörlurarna är påslagna, befinner sig inom 9 m från förstärkaren och är redo att ansluta till en annan enhet.Mer information finns i handboken för produkten.Koppla bort högtalaren eller hörlurarna från andra anslutna enheter.
Det går inte att återansluta förstärkaren till en tidigare ansluten Bose SoundLink Bluetooth-högtalare	Använd produktkontrollerna på din högtalare för att bläddra igenom listan med produktenheter tills du hör namnet på din förstärkare. Produktspecifika instruktioner finns i högtalarens bruksanvisning.Koppla bort högtalaren eller hörlurarna från andra anslutna enheter.
Förstärkaren återansluts inte till tidigare anslutna Bose-hörlurar	Anslut med Bose Music-appen. Du kan nå detta alternativ från menyn Inställningar.Koppla bort högtalaren eller hörlurarna från andra anslutna enheter.
Fördröjt ljud från en ansluten Bose SoundLink Bluetooth -högtalare eller Bose-hörlurar	Alla Bose SoundLink Bluetooth-högtalare och hörlurar kan inte spela upp perfekt synkroniserat ljud när de är anslutna till förstärkaren. Kontrollera om din produkt är kompatibel på: worldwide.Bose.com/Support/GroupsInstallera alla tillgängliga programuppdateringar för din högtalare eller dina hörlurar. Kontrollera om det finns uppdateringar genom att öppna lämplig Bose-app för din produkt på din mobila enhet eller gå till ____btu.Bose.com på datorn.

Tryck på knappen RESET för att återställa förstärkaren.

OBS! Att återställa förstärkaren påverkar inte ADVANCED SETTING-inställningar, SPEAKER SETTING-inställningar eller nätverksinställningar.

En fabriksåterställning rensar alla käll-, volym- och nätverksinställningar från förstärkaren och de ursprungliga inställningarna kommer att gälla.

För in ett tunt gem i hålet på förstärkarens baksida och håll intryckt i tio sekunder tills lampan på förstärkarens baksida blinkar tre gånger med ett rött sken.

När återställningen slutförts kommer lampan på baksidan av förstärkaren att blinkar långsamt med ett gult sken.

OBS! Att återställa förstärkaren påverkar inte ADVANCED SETTING-inställningar eller SPEAKER SETTING-inställningar.

Med de medföljande monteringsfästena, rackfästena och tillbehören kan du montera förstärkaren i ett rack (höger eller vänster sida).

TÄNK PÅ:

- Använd endast de monterings- och rackfästen som medfölier förstärkaren.

- Använd ett separat rackfäste för varje förstärkare om du rackmonterar flera förstärkare.

- Placera eller installera INTE fästet eller förstärkaren nära en värmekälla, till exempel en eldstad, ett värmeelement, kaminer eller andra apparater (inklusive förstärkare) som avger värme.

ANSLUTA FÄSTENA

1. Med rackmonteringspilarna synliga och pekande mot rackets framsida riktas hålen på monteringsfästet in mot hålen på rackfästet.

1. Dra anslutningsskruvarna genom monteringsfästet och rackfästet.

1. Använd en liten stjärnskruvmejsel för att dra åt skruvarna medurs.

1. Rikta in hälen på rackfästet mot racket.
2. Dra rackskruvarna genom rackfästet och racket.

1. Dra åt skruvarna medurs.

2. Repetera steg 1-3 för att fästa andra sidan av rackfästet i racket.

OBS! Du kan även ändra konfigurationen för att fästa på högra sidan av racket.

1. Rikta in de fyra öppningarna på förstärkarens undersida mot de fyra flikarna på monteringsfästet.

1. För försiktigt förstärkaren bakåt mot flikarna på förstärkaren så att de fäster med ett klick.

OBS! Dra förstärkaren framåt för att lossa den från flikarna för att ta loss den från monteringsfästet.

TILLBEHÖRSSPECIFIKATIONER

Med monteringsfästena och tillbehören (medföljer inte) kan du montera förstärkaren på en vägg. När du väljer tillbehör ska du se till att de är lämpliga för avsedd monteringsyta.

ÄMNE TRÄ GIPSPLATTA BYGGNADSSTEN

Väggens tjocklek	_2 (12,8 mm)eller tjockare	_8 (9,5 mm)eller tjockare	4" (101,6 mm)eller tjockare
Borr	_232 (2,4 mm)	_4 (6,4 mm)	_4 (6,4 mm)
Träskruvar, stjärn(4, medföljer inte)	#10 x 1 _4 (M5 x 32 mm)	Används ej Används ej
Ankare(4, medföljer inte)	Används ej	#10 (M5)gipsankareOBS! Måste tålaminst 10 lb(4536 g).	#10 (M6)betongankareOBS! Måste tålaminst 10 lb(4536 g).

VARNING! Montera INTE på ostadiga ytor, eller på ställen med exempelvis dolda el- eller vattenledningar. Om du är osäker på hur fästet ska installeras ska du kontakta en yrkesman. Se till att fästet sätts upp enligt lokala bestämmelser.

SÄTTA FAST MONTERINGSFÄSTET

TÄNK PÅ:

- Använd endast de monteringsfästen som medföljer förstärkaren.

• Montera INTE fästet i taket.

- Placera eller installera INTE fästet eller förstärkaren nära en värmekälla, till exempel en eldstad, ett värmeelement, kaminer eller andra apparater (inklusive förstärkare) som avger värme.

1. Med rackmonteringspilarna synliga och pekande uppåt placeras monteringsfästet på väggen.

1. Markera platserna för de fyra monteringshålen på väggen genom hålen i monteringsfästet.

1. Ta bort monteringsfästet.

2. Borra fyra hål i väggen.

3. Om du gör monteringen på trä borrar du 32 " hål och fortsätter med steg 5.

4. Om du monterar på gipsplatta eller beting ska du följa de instruktioner som medföljer ankaren för korrekt storlek på hålen och instruktioner för montering av fästet på väggen.

5. Anpassa monteringsfästena mot borrhålen.

6. Sätt i fyra skruvar (medföljer inte) genom monteringsfästet.

7. Använd en liten skruvmejsel för att dra åt skruvarna medurs.

BACK HOUNT FRONT UP WALL MOUNT

FÄSTA FÖRSTÄRKAREN

1. Rikta in de fyra öppningarna på förstärkarens baksida mot de fyra flikarna på monteringsfästet.

Förstärkarens undersida Monteringsfästen

1. För försiktigt förstärkaren nedåt mot flikarna på förstärkaren så att de fäster med ett klick.

OBS! Dra förstärkaren uppåt för att lossa den från flikarna för att ta loss den från monteringsfästet.

Det går att ansluta Main-förstärkaren till en extern analog eller digital källa med hjälp av en RCA-ljudkabel för analoga källor eller en optisk kabel för digitala källor (ingen av kablarna medföljer).

OBS! För att spela upp ljud från en extern källa måste förstärkaren vara installerad via Bose Music-appen (se sida 20).

MED EN RCA-LJUDKABEL

1. På den externa källan ansluts RCA-ljudkabelns vita kontakt till den vita LINE OUT-porten och den röda kontakten till den röda LINE OUT-porten.
2. På Main-förstärkaren ansluts den andra vita kontakten till den vita LINE IN-porten och den röda kontakten till den röda LINE IN-porten.

MED EN OPTISK KABEL

1. Ta bort de skyddande käporna vid kabeländarna på den optiska kabeln.

TÄNK PÅ! Om du sätter i kontakten med höljet kvar kan det skada kontakten och/eller porten.

1. Sätt i den ena änden av den optiska kabeln i källans OPTICAL OUT-port.

TÄNK PÅ! Om du vänder kontakten fel kan du skada kontakten och/eller porten.

1. På Main-förstärkaren sätts kontakten försiktigt i OPTICAL IN-porten.

OBS! Porten har ett skydd som öppnas inåt när du för in kontakten.

1. Tryck in kontakten i porten tills du hör eller känner att det klickar till.
