BRUKSANVISNING PackLite A1 BOSE

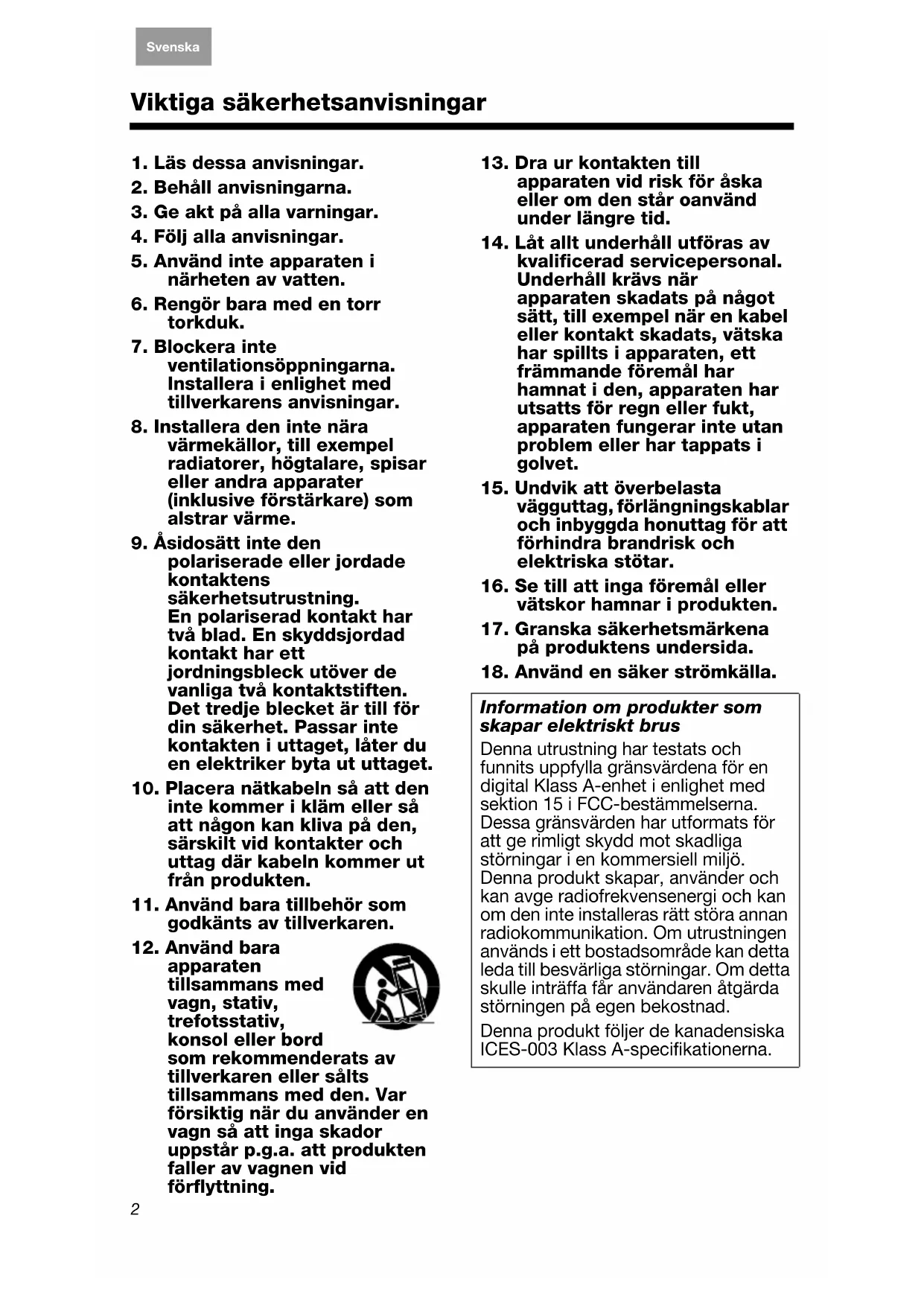

1. Läs dessa anvisningar.

2. Behåll anvisningarna.

5. Använd inte apparaten i

6. Rengör bara med en torr

ventilationsöppningarna. Installera i enlighet med tillverkarens anvisningar.

8. Installera den inte nära

värmekällor, till exempel radiatorer, högtalare, spisar eller andra apparater (inklusive förstärkare) som alstrar värme.

9. Åsidosätt inte den

polariserade eller jordade kontaktens säkerhetsutrustning. En polariserad kontakt har två blad. En skyddsjordad kontakt har ett jordningsbleck utöver de vanliga två kontaktstiften. Det tredje blecket är till för din säkerhet. Passar inte kontakten i uttaget, låter du en elektriker byta ut uttaget.

10. Placera nätkabeln så att den

inte kommer i kläm eller så att någon kan kliva på den, särskilt vid kontakter och uttag där kabeln kommer ut från produkten.

11. Använd bara tillbehör som

godkänts av tillverkaren.

apparaten tillsammans med vagn, stativ, trefotsstativ, konsol eller bord som rekommenderats av tillverkaren eller sålts tillsammans med den. Var försiktig när du använder en vagn så att inga skador uppstår p.g.a. att produkten faller av vagnen vid förflyttning.

13. Dra ur kontakten till

apparaten vid risk för åska eller om den står oanvänd under längre tid.

14. Låt allt underhåll utföras av

kvalificerad servicepersonal. Underhåll krävs när apparaten skadats på något sätt, till exempel när en kabel eller kontakt skadats, vätska har spillts i apparaten, ett främmande föremål har hamnat i den, apparaten har utsatts för regn eller fukt, apparaten fungerar inte utan problem eller har tappats i golvet.

15. Undvik att överbelasta

vägguttag, förlängningskablar och inbyggda honuttag för att förhindra brandrisk och elektriska stötar.

16. Se till att inga föremål eller

vätskor hamnar i produkten.

17. Granska säkerhetsmärkena

på produktens undersida.

18. Använd en säker strömkälla.

Information om produkter som skapar elektriskt brus Denna utrustning har testats och funnits uppfylla gränsvärdena för en digital Klass A-enhet i enlighet med sektion 15 i FCC-bestämmelserna. Dessa gränsvärden har utformats för att ge rimligt skydd mot skadliga störningar i en kommersiell miljö. Denna produkt skapar, använder och kan avge radiofrekvensenergi och kan om den inte installeras rätt störa annan radiokommunikation. Om utrustningen används i ett bostadsområde kan detta leda till besvärliga störningar. Om detta skulle inträffa får användaren åtgärda störningen på egen bekostnad. Denna produkt följer de kanadensiska ICES-003 Klass A-specifikationerna.3 English Deutsch FrançaisDansk Español Italiano SvenskaNederlands SÄKERHETSINFORMATION Läs bruksanvisningen Följ anvisningarna i bruksanvisningen noga. Den hjälper dig att installera och använda systemet på rätt sätt och att utnyttja de avancerade funktionerna. Spar bruksanvisningen för framtida bruk. Varning! Minska risken för brand och elektriska stötar genom att inte utsätta systemet för regn eller fukt. Varning! Produkten ska inte utsättas för dropp, stänk eller föremål fyllda med vatten, vaser bör exempelvis inte placeras på produkten. Liksom med andra elektroniska produkter ska du se till att du inte spiller vätska i/på någon del av systemet. Vätskor kan orsaka fel och/eller brand. Blixtsymbolen med pilhuvudet i en likbent triangel uppmärksammar dig på att det finns oisolerad farlig spänning i systemet som kan vara tillräckligt stark för att orsaka elektriska stötar. Utropstecknet i den likbenta triangeln är avsett att uppmärksamma dig på att det finns viktiga användar- och underhållsanvisningar i bruksanvisningen. Varning! Öppen eld, som tända stearinljus, ska inte placeras på apparaten. Obs! Om huvudkontakten används för att koppla från enheten bör du alltid ha den nära till hands. Den här produkten uppfyller kraven i EMC-direktivet 89/336/EEC och i lågspänningsdirektivet 73/23/EEC. En fullständig försäkran om EU-överensstämmelse finns på webbplatsen www.bose.com. Obs! Den här produkten får bara användas inomhus. Den är varken utformad eller testad för användning utomhus, i nöjesfordon eller marina miljöer. Obs! Produktetiketten sitter på produktens undersida. För framtida bruk Serienummer för A1: ______________________________________________ Namn på återförsäljare: ____________________________________________ Telefonnummer till återförsäljare: __________ Inköpsdatum: __________4 EnglishDeutschFrançais DanskEspañolItalianoSvenska Nederlands PACKLITE

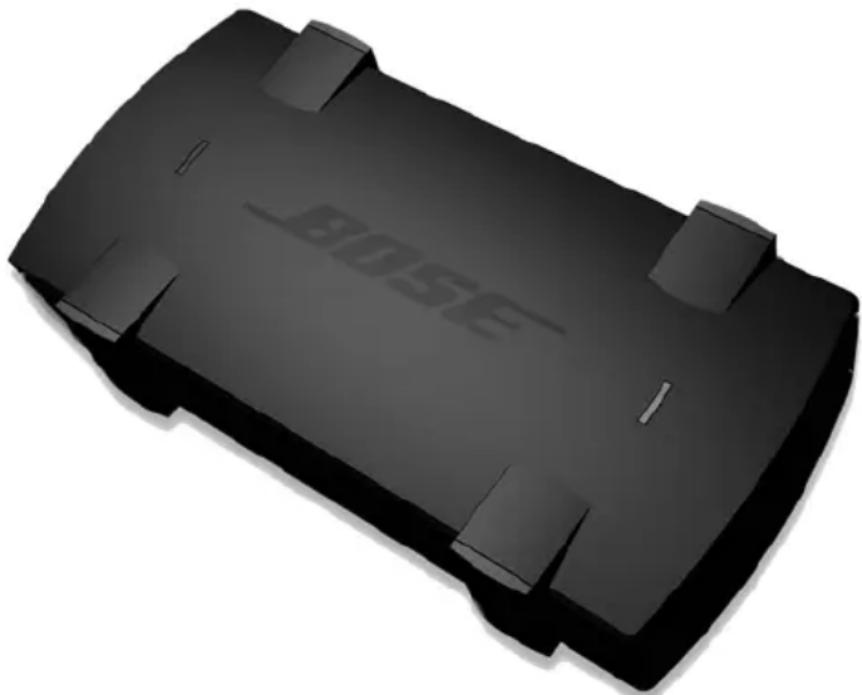

Inledning Tack för att du valde en PackLite

-förstärkare – modell A1 och gjorde sällskap med tusentals andra musikälskare över hela världen som använder produkter i Personalized Amplification System™-familjen. Denna lilla, lätta och lättanvända förstärkare går snabbt att ansluta till Bose

PS1-stället och B1-basmoduler för att få en kraftfull bas för krävande instrument som basgitarrer och trummor. Den är lätta att ansluta. Du sätter bara i strömsladden, ansluter A1 till PS1-stället och spelar. Inga tidsödande justeringar behövs när du använder A1 tillsammans med Cylindrical Radiator

högtalare. Komponenterna fungerar som ett system och basen justeras automatiskt efter nivå och marginal, samtidigt som en konstant ton bibehålls oberoende av hur många B1-basmoduler som används. Dessutom kan du till A1 ansluta ytterligare en passiv högtalare som till exempel basgitarrkabinett, subwoofers, studioavlyssningshögtalare och högtalare för medhörning

(se även ”Använda A1-förstärkaren i andra konfigurationer” på sidan 10). Vi hoppas att du kommer att få glädje av ytterligare en produkt i den kritikerrosade Personalized Amplification System™-familjen. Den här nya förstärkaren är precis som andra medlemmar i produktfamiljen avsedd för professionella musiker. Hör gärna av dig så att vi får veta vad du tycker! Besök även webbplatsen www.bose.com/musicians Musicians Message Board.5 PACKLITE

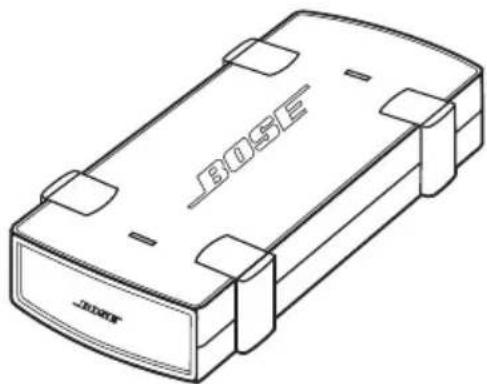

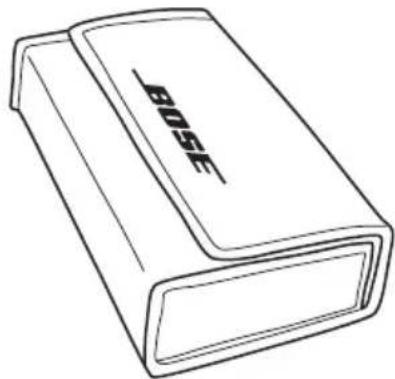

English Deutsch FrançaisDansk Español Italiano SvenskaNederlands Packa upp Packa upp innehållet i kartongen försiktigt. Spara allt förpackningsmaterial om du skulle behöva förpacka och transportera produkten. Skriv upp serienumret och inköpsdatum på sidan 3. Kontrollera att kartongen innehåller de delar som visas i Figur 1. Figur 1 Kartongens innehåll BärväskaPackLite

-förstärkare – modell A1 Nätsladd (växelström)* ¼" TRS (balanserad) sladd 50 cm Bruksanvisning *Strömsladd som gäller för din region medföljer.PACKLITE

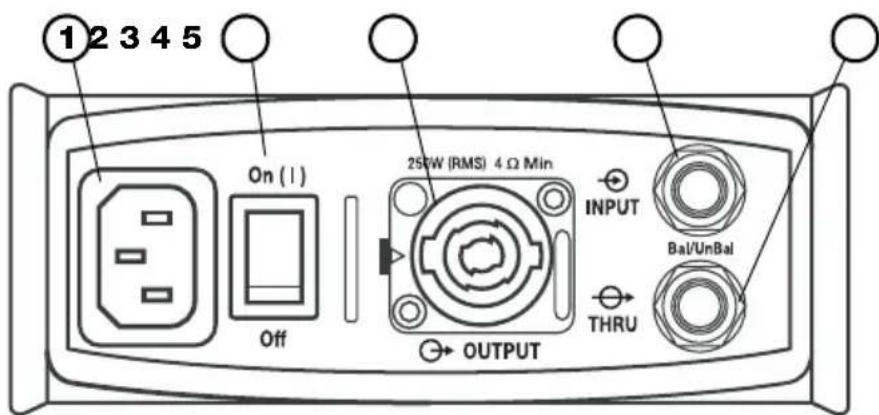

EnglishDeutschFrançais DanskEspañolItalianoSvenska Nederlands Anslutningspanelen Anslutningspanelen på A1-enheten innehåller de funktioner som beskrivs i Figur 2. Figur 2 A1:s anslut- ningspanel

Växelströmskontakt: Här ansluts förstärkarens nätsladd från ett fungerade vägguttag. Kontrollera produktetiketten på förstärkaren för rätt spänning: 120 V eller 230 V.

Strömbrytare: I läget ON (l) (På) förses förstärkaren med ström. När den är påslagen lyser indikatorlampan (Figur 3) med blått sken.

OUTPUT (Utgång): Här kan du ansluta både 2- och 4-tråds Neutrik

-kontakter. Till utgången kan du ansluta något av följande:

• 4-ohms-högtalare med en anslutningsspänning på åtminstone 250W RMS.

• 8-ohms-högtalare med en anslutningsspänning på åtminstone 125W RMS.

INPUT (Ingång): Här kan du ansluta en ¼" TRS- (balanserad) eller TS- (obalanserad) kontakt. Till ingången kan du ansluta något av följande:

• Bass-Line OUT-kontakten på PS1-stället med den medföljande ¼" TRS- sladden.

• THRU-kontakten till en efterföljande A1-förstärkare när de seriekopplas.

• Annan linjenivåkällutgång med antingen en ¼" TRS- eller TS-sladd.

THRU-kontakt (Genomgång): Här kan du ansluta en ¼" TRS- eller TS-kontakt. Den används för att skicka ingångssignalen till en annan A1-förstärkare. Obs! Använd inte THRU-kontakten som en andra ingång eftersom du riskerar att skada ansluten utrustning. Använd THRU-kontakten bara för att skicka utdata till en annan A1-förstärkare. Obs! Via THRU-kontakten går det endast att vidarebefordra den typ av indata (balanserad eller obalanserad) som finns vid INPUT- kontakten.7 PACKLITE

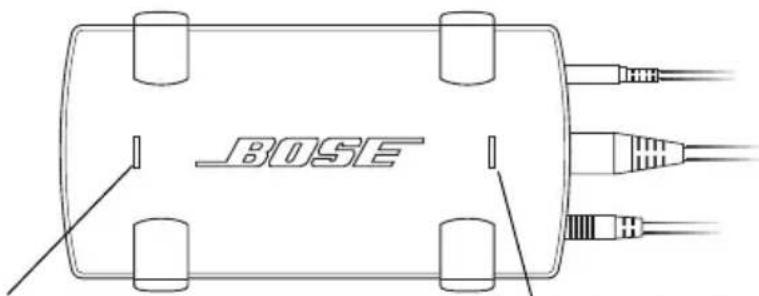

English Deutsch FrançaisDansk Español Italiano SvenskaNederlands Indikatorlampor på ovansidan På ovansidan av A1 finns två indikatorlampor som anger förstärkarens status. Figur 3 Ovansidan på A1 Strömindikator: Den lyser med BLÅTT sken när den är påslagen och klar för att användas. Signalindikator: Den lyser med GRÖNT sken när det finns en signal till ingången. Den lyser med RÖTT sken när förstärkaren är överbelastad och funktionaliteten är begränsad för att förhindra att den anslutna högtalaren skadas. Ställa in A1 A1-förstärkaren är avsedd att ge mer bas ut till ett system som redan har två B1-basmoduler anslutna till Amp 3 OUT

anslutningen på PS1-stället. A1-förstärkaren kan användas för två B1-basmoduler. Gör så här när du vill ställa in A1 enligt Figur 4 på sidan 8.

1. Anslut strömsladden till ett vägguttag.

2. Kontrollera att A1-förstärkaren är avslagen.

3. Använd den medföljande ¼-tums TRS-sladden för att

ansluta Bass-Line OUT-utgången på PS1-stället till INPUT-ingången på A1-förstärkaren.

4. Anslut en B1-basmodulssladd från OUTPUT-utgången

på A1 till en B1-basmodul. Du kan också ansluta en andra B1-modul till den första B1-modulen.

5. Sätt på A1-förstärkaren – ON (I).PACKLITE

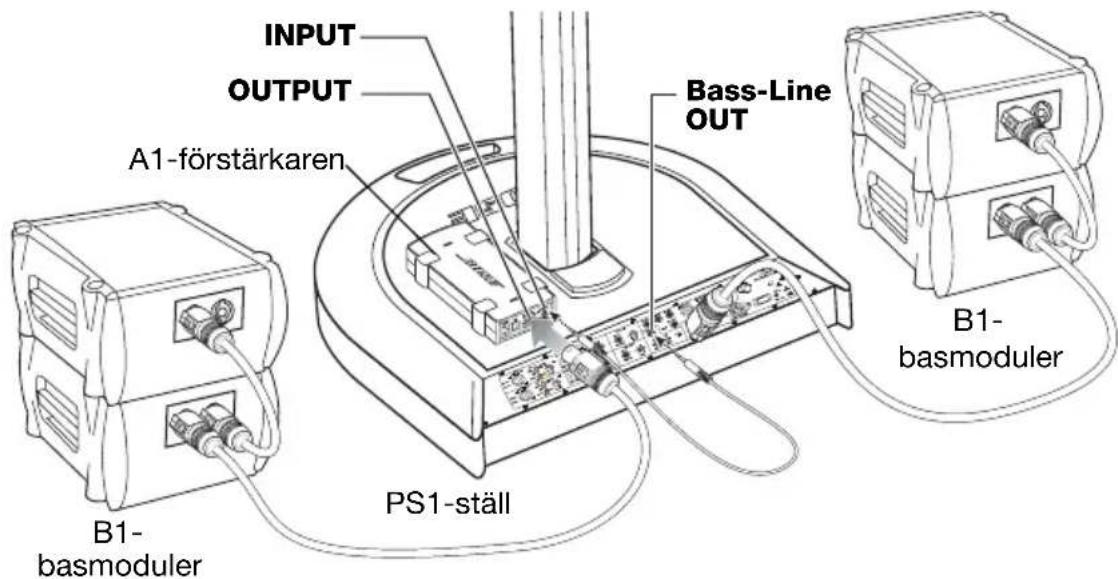

EnglishDeutschFrançais DanskEspañolItalianoSvenska Nederlands Figur 4 Vanlig installation B1- basmoduler B1- basmoduler PS1-ställ Bass-Line OUT INPUT OUTPUT A1-förstärkaren Tänk på följande! Anslut inte mer än två B1-basmoduler till en A1-förstärkare. Tänk på följande! Anslut inte A1-förstärkaren till en B1-basmodul som redan är ansluten till Amp 3 OUT-utgången på ett PS1-ställ eller annan A1-förstärkare. Obs! Du bör använda den medföljande ¼-tums TRS-sladden tillsammans med A1-förstärkaren. Använd balanserade sladdar för att undvika anslutningsstörningar. Obs! Upp till fyra (max) B1-basmoduler kan ställas ovanpå varandra. Staplingen kan förbättra den akustiska prestandan. Använda flera A1-förstärkare samtidigt Om du vill få ut mer bas kan du koppla samman flera A1- förstärkare som i Figur 5 på sidan 9.

1. Anslut strömsladden till ett vägguttag.

2. Kontrollera att A1-förstärkaren är avslagen.

3. Använd den medföljande ¼-tums TRS-sladden för att

ansluta Bass-Line OUT-utgången på PS1-stället till INPUT-ingången på den första A1-förstärkaren.9 PACKLITE

4. Använd en annan ¼-tums TRS-sladd för att ansluta

THRU-kontakten på den första A1-förstärkaren till INPUT-kontakten på nästa A1-förstärkare.

5. Anslut en B1-basmodulssladd till OUTPUT-utgången

på varje A1-förstärkare. Du kan också ansluta en andra B1-modul till den första B1-modulen.

6. Sätt på båda A1-förstärkarna – ON (I).

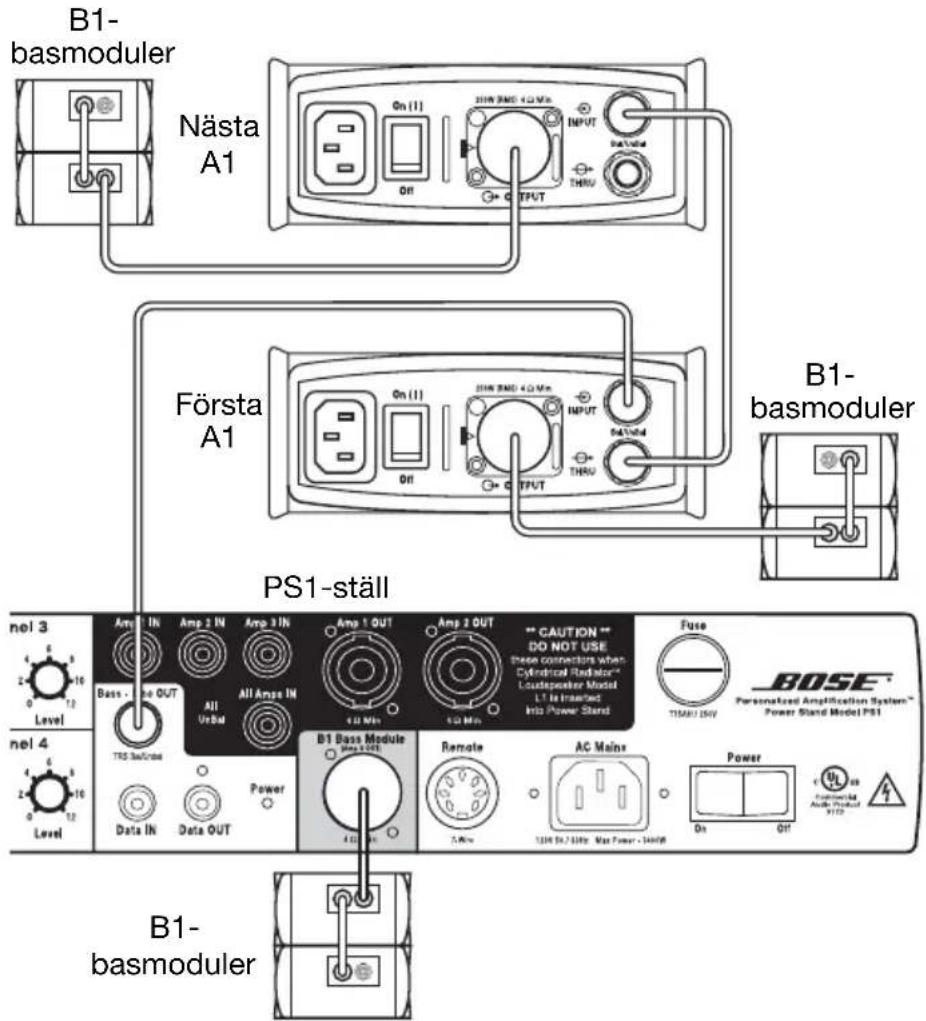

Figur 5 Exempel för användning av flera A1- förstärkare B1- basmoduler B1- basmoduler Första

B1- basmoduler PS1-ställ Tänk på följande! Anslut inte A1-förstärkaren till en B1-basmodul som redan är ansluten till Amp 3 OUT-utgången på ett PS1-ställ eller annan A1-förstärkare. Obs! Upp till fyra (max) B1-basmoduler kan ställas ovanpå varandra. Staplingen kan förbättra den akustiska prestandan.PACKLITE

EnglishDeutschFrançais DanskEspañolItalianoSvenska Nederlands Använda A1-förstärkaren i andra konfigurationer A1-förstärkaren kan användas i andra systemkonfigurationer. Förstärkaren kan användas för andra passiva högtalare som subwoofers, högtalare för medhörning, studioavlyssningshögtalare och gitarrkabinett. A1-förstärkaren kan förstärka en balanserad eller obalanserad signal från en linjenivåenhet som en mixerkonsol och driva en högtalarbelastning (minst 4 ohm) på 250 W. Så här installerar du A1-förstärkaren med andra system:

1. Kontrollera att A1-förstärkaren är avslagen.

2. Anslut en linjenivåutgång från en källenhet till

INPUT- ingången på A1-förstärkaren.

• Detta kan vara linjenivåutgången från en elektronisk övergång, mixerkonsol, elektrisk bas/gitarr, huvudförstärkarenhet, förförstärkare, digital modellerare eller linjeutgång från en studiokonsol.

• Du kan använda antingen en balanserad (TRS) eller obalanserad (TS) anslutning. Förstärkaren känner automatiskt av vilken typ av anslutning det är och justerar den generella nivån automatiskt.

OUTPUT-utgången på A1-förstärkaren till:

• 4-ohms-högtalare med en kapacitet på åtminstone 250 W RMS.

• 8-ohms-högtalare med en kapacitet på åtminstone 125 W RMS.

4. Om du vill komplettera med ytterligare en A1-förstärkare

ansluter du THRU-utgången på den första A1-förstärkaren till INPUT-ingången på den andra A1-förstärkaren med en ¼-tums TRS-sladd.

5. Sätt på A1-förstärkaren – ON (I).

6. Justera källnivån så att indikatorn på A1-förstärkaren blinkar

med grönt sken. Vid maximal källnivå blinkar indikatorn på A1-förstärkaren ibland med rött sken. Om indikatorn lyser med fast rött sken ska du minska källnivån. Obs! Du bör inte använda A1-förstärkaren och en ansluten B1-basmodul med någon annan källenhet än PS1-stället.11 PACKLITE

English Deutsch FrançaisDansk Español Italiano SvenskaNederlands Felsökning Problem Åtgärd Strömindikatorn lyser inte; förstärkaren verkar inte fungera.

• Kontrollera att strömbrytaren är PÅ.

• Kontrollera att nätsladden är helt införd i enheten och vägguttaget.

• Se till att det finns ström i vägguttaget. Undersök om en lampa eller någon annan utrustning fungerar i samma vägguttag, eller testa uttaget med ett speciellt provverktyg. Strömindikatorn är RÖD inte BLÅ.

• Förstärkaren är i skyddat läge: – Överbelastning: Sänk nivån på den kommande signalen. Kontrollera att förstärkaren står på ett hårt och plant underlag så att värmeavledningen underlättas. – Kortslutning vid utgången: Kontrollera anslutningarna/ sladdarna. – För många högtalare parallellanslutna: Kontrollera att du inte har mer än två B1-basmoduler kopplade till en A1- förstärkare. – Impedansen är för låg: Kontrollera att du bara anslutit en 4-ohms- eller högst två 8-ohmshögtalare av annat fabrikat. – Ingångsnivån är för hög: Sänk nivån på den kommande signalen.

• Den röda indikatorlampan ska inte längre lysa när felet är avhjälpt. Vid överbelastning kan det ta några minuter innan förstärkaren har kylts av. Indikatorlampan blinkar med RÖTT sken.

• Ingångssignalen närmar sig maxnivån. Sänk ingångsnivån så att lampan inte blinkar så ofta – bara vid den högsta volymen. Inget ljud och indikatorlampan lyser med GRÖNT sken:

• Högtalarna är inte ordentligt anslutna. Kontrollera att anslutningarna är korrekta och att kontakten sitter i. Inget ljud och indikatorlampan lyser inte:

• Det finns ingen ström. Kontrollera indikatorlampan för ström. Den ska vara BLÅ om det finns ström när enheten är påslagen.

• Ingen signal kommer in i förstärkaren. Kontrollera inkommande anslutningar och nivåinställningar.

• Byt ut sladden till ingången. Störande ljud hörs från högtalaren.

• Om du använder en ¼-tums TS-sladd (obalanserad) ska du använda en ¼-tums TRS-sladd (medföljer A1- förstärkaren) mellan källenheten och A1-förstärkaren.

• Sätt i strömsladden från PS1 eller källenheten i samma vägguttag som A1-förstärkaren.PACKLITE

EnglishDeutschFrançais DanskEspañolItalianoSvenska Nederlands Kundservice Om du behöver hjälp med att lösa problem gör du något av följande:

• I USA och Kanada kontaktar du Bose

• Besök Bose webbplats i det aktuella landet eller ring supportnumret enligt nedan. Fråga återförsäljaren om ditt land inte finns med i listan här. Tyskland: 0800 - 2673 222 (Må. - Fr.: 8.30 - 20.00, Lö.: 10.00 - 14.00) www.musiker.bose.de. Holland: 0800 - 022 6980 (Må. - Fr: 8.30 - 20.00, Lö: 10.00 - 14.00) www.muzikanten.bose.nl Rengöra produkten

• Du bör endast rengöra produktens hölje med en mjuk, torr trasa.

• Använd inte lösningsmedel, kemikalier eller rengöringsmedel som innehåller alkohol, ammoniak eller slipmedel.

• Använd inte spray i närheten av produkten, och spill inte vätska genom öppningarna. Begränsad garanti PackLite™ -förstärkare – modell A1 täcks av en överföringsbar begränsad garanti. En mer detaljerad garanti levereras tillsammans med produkten. Du kan registrera produkten online genom att besöka webbplatsen www.bose.com/register eller ringa 800-905-1044 (endast USA och Kanada). Dina garantirättigheter påverkas inte om du inte gör det.13 PACKLITE

English Deutsch FrançaisDansk Español Italiano SvenskaNederlands Specifikationer Elektriska Ström, belastning 4-ohm . . . . . . . . 250 watts RMS (1 kHz, 0,1 % THD) Ström, belastning 8-ohm . . . . . . . . 125 watts RMS (1 kHz, 0,1 % THD) Maximal högtalarbelastning . . . . . . 4 ohm Signalbrusförhållande . . . . . . . . . . . 100 dB (20 Hz till 20 kHz) Spänningsförstärkning . . . . . . . . . . 30 dB Ingångskänslighet. . . . . . . . . . . . . . 1,15 V (+3.4 dBu) Ingångsavkänning. . . . . . . . . . . . . . Automatisk, balanserad/ obalanserad nivåjustering Ingångsimpedans . . . . . . . . . . . . . . 55k ohms obalanserad, 110k ohm balanserad Ingångsklippning. . . . . . . . . . . . . . . 10 V (+22 dBu) Frekvensåtergivning . . . . . . . . . . . . 20 Hz till 20 kHz ± 0,5 dB THRU-utgångstyp. . . . . . . . . . . . . . Balanserad/obalanserad, beror på ingångsanslutningstypen Utgångskrets. . . . . . . . . . . . . . . . . . Klass D Skyddstyper . . . . . . . . . . . . . . . . . . Självåterställning, kortslutning och överspänning Allmänna växelströmskrav . . . . . . . 1,8 A, 110 VAC; 0,9 A, 230 VAC Högsta inström . . . . . . . . . . . . . . . . 28 A (100-120 VAC) Maskinella Mått. . . . . . . . . . . . . . . . . . . . . . . . .. B 140 mm x H 56 mm x D 258 mm Vikt . . . . . . . . . . . . . . . . . . . . . . . . . 1,4 kg Max. driftstemperatur . . . . . . . . . . . 50°C Alla specifikationer är preliminära och kan ändras.%RVH&RUSRUDWLRQ7KH0RXQWDLQ )UDPLQJKDP0$86$ $05HY&&0 ZZZERVHFRPPXVLFLDQV
