MANUALE UTENTE PackLite A1 BOSE

Manuale di istruzioni

Gebruiksaanwijzing

Bruksanvisingen

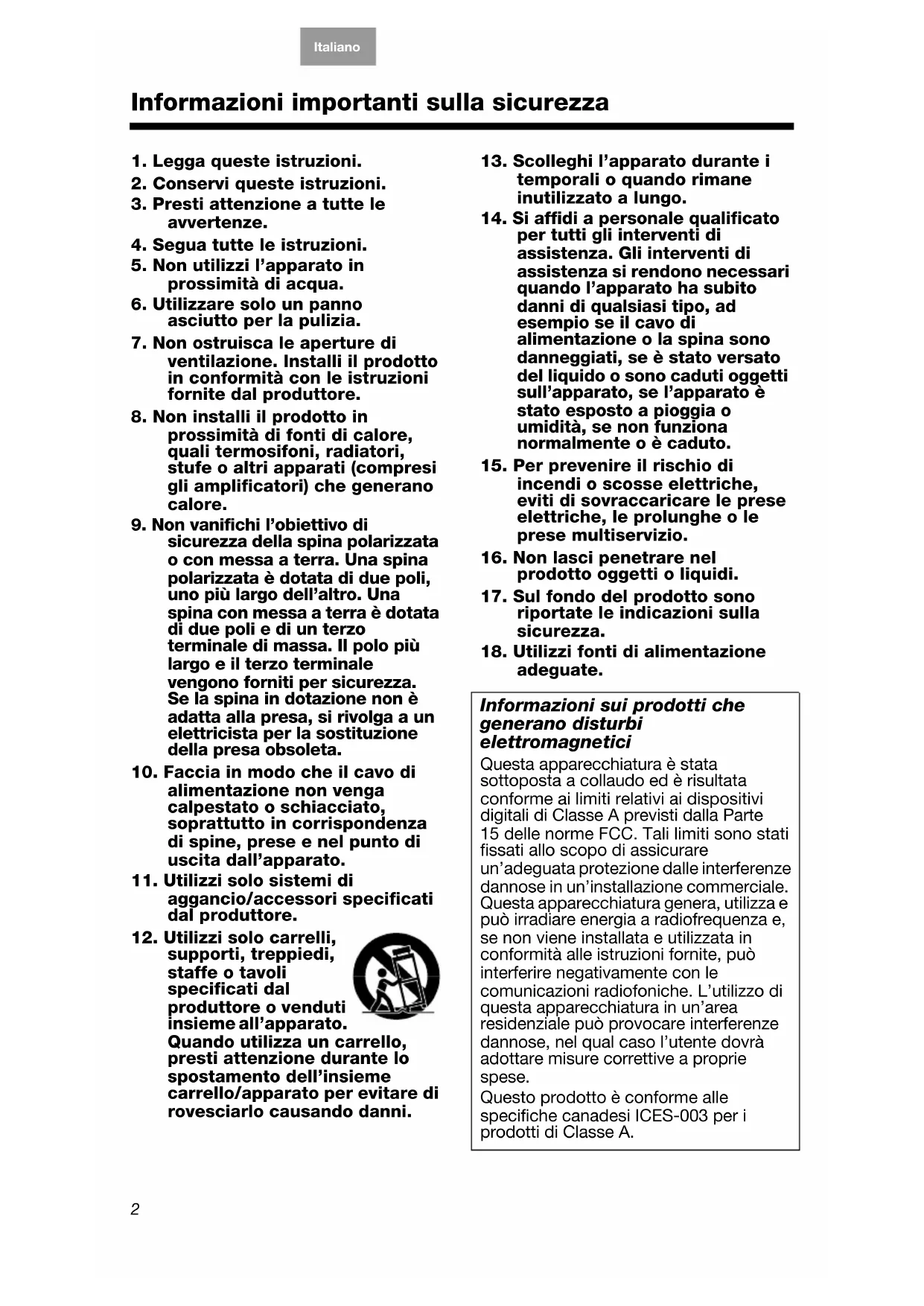

1. Legga queste istruzioni.
2. Conservi queste istruzioni.
3. Prestiattenzione a tutte le avventenze.
4. Segua tutte le istruzioni.
5. Non utilizzi l'apparato in prossimità di acqua.
6. Utilizzare solo un panno asciutto per la pulizia.
7. Non ostruisca le aperture di ventilazione. Installi il prodotto in conformità con le istruzioni fornite dal produttore.
8. Non installi il prodotto in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparati (compresi gli amplificatori) che generano calore.
9. Non vanifichi l'obiettivo di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata è dotata di due poli, uno più largo dell'alto. Una spina con messa a terra è dotata di due poli e di un terzo terminale di massa. Il polo più largo e il terzo terminale vengono forniti per sicurezza. Se la spina in dotazione non è adatta alla presa, si rivolga a un elettricista per la sostituzione della presa obsoleta.
10. Faccia in modo che il cavo di alimentazione non venga calpestato o schiacciato, soprattutto in corrispondenza di spine, prese e nel punto di uscita dall'apparato.
11. Utilizzi solo sistemi di aggancio/accessori specificati dal produttore.

12. Utilizzi solo carrelli, supporti, treppiedi, staffe o tavoli specificati dal produttore o venduti insieme all'apparato. Quando utilizza un carrello, presti attenzione durante lo spostamento dell'insieme carrello/apparato per evitare di rovesciarlo causando danni.

13. Scolleghi l'apparato durante i temporali o quando rimane inutilizzato a lungo.

14. Si affidi a personale qualificato per tutti gli interventi di assistenza. Gli interventi di assistenza si rendono necessari quando l'apparato ha subito danni di qualsiasi tipo, ad esempio se il cavo di alimentazione o la spina sono danneggiati, se è stato versato del liquido o sono caduti oggetti sull'apparato, se l'apparato è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.
15. Per prevenire il rischio di incendi o scosse elettriche, eviti di sovraccaricare le prese elettriche, le prolonghe o le prese multiservizio.
16. Non lasci penetrare nel prodotto oggetti o liquidi.
17. Sul fondo del prodotto sono riportate leindicazioni sulla sicurezza.
18. Utilizzi fonti di alimentazione adeguate.

Informazioni sui prodotti che generano disturbi elettromagnetici

Questa apparecchiatura è stata sottoposta a collaudo ed è risultata conforme ai limiti relativi ai dispositivi digitali di Classe A previsti dalla Parte 15 delle norme FCC. Tali limiti sono stati fissati allo scopo di assicurare un'adeguata protezione delle interferenze dannose in un'installazione commerciale. Questa apparecchiatura genera, utilizesza e può irradiare energia a radiofrequenza e, se non viene installata e utilizzata in conformità alle istruzioni fornite, può interferire negativamente con le comunazioni radiofoniche. L'utilizzo di questa apparecchiatura in un'area residenziale può provocare interferenze dannose, nel qual caso l'utente dovrá adottare misure correttive a proprie spese.

Questo prodotto è conforme alle specifiche canadesi ICES-003 per i prodotti di Classe A.

Leggere il presente manuale di istruzioni

Segua scrupolosamente le istruzioni riportate in questo manuale, che consentono di configurare e utilizzare correttamente il sistema e di sfruttare appieno le funzionalità avanzate di cui dispone. Conservi questo manuale quale riferimento per il futuro.

AVVERTENZA: per ridurre il rischio di incendio o di scosse elettriche, il prodotto non deve essere esposto a pioggia o umidità.
AVVERTENZA: l'apparecchio deve essere tenuto lontano da gobce o schizzi e non deve essere utilizzato come base per oggetti colmi di liquidi, ad esempio vasi. Come per qualiasi prodotto elettronico, è importante che all'interno delle parti delsystema non penetrino liquidi che potrebbero determinare guasti e/o rischio di incendio.

Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero mette in guardia l'utente contro tensioni pericolose non isolate all'interno del telaio del systema, di entità tale da presentare un potenziale pericolo di scarica elettrica.
Il simbolo del punto esclamativo racchiuso all'interno di un triangolo equilatero, che appeare sul sistema, rimanda l'utente allagettura delle importanti istruzioni di uso e manutenzione contenute in quello manuale.
AVVERTENZA: non collocare sull'apparecchio candele accese o altre sorgenti di fiamme libere.
Nota: la spina dell'alimentazione deve essere raggiungibile facilemente e rapidamente se è utilizzata come dispositivo di spegnimento.
C E Questo prodotto è conforme alla Direttiva 89/336/CEE sulla compatibilità elettromagnetica e alla Direttiva 73/23/CEE sui dispositivi a bassa tensione. La dichiarazione di conformità completa è disponibile all'indirizzo www.bose.com.
Nota: questo prodotto è destinato all'utilizzo in ambienti interni. Non è stato progettato né collaudato per l'uso in ambienti esterni, camper o imbarcazioni.
Nota: l'etichetta identificativa è situata sul fondo del prodotto.

Informazioni importanti

Numero di serie A1:

Nome del rivenditore:

Telefonodelrivenditore: Data d'acquisto:

AMPLIFICATORE DI POTENZA PACKLITE™ MODELLO A1

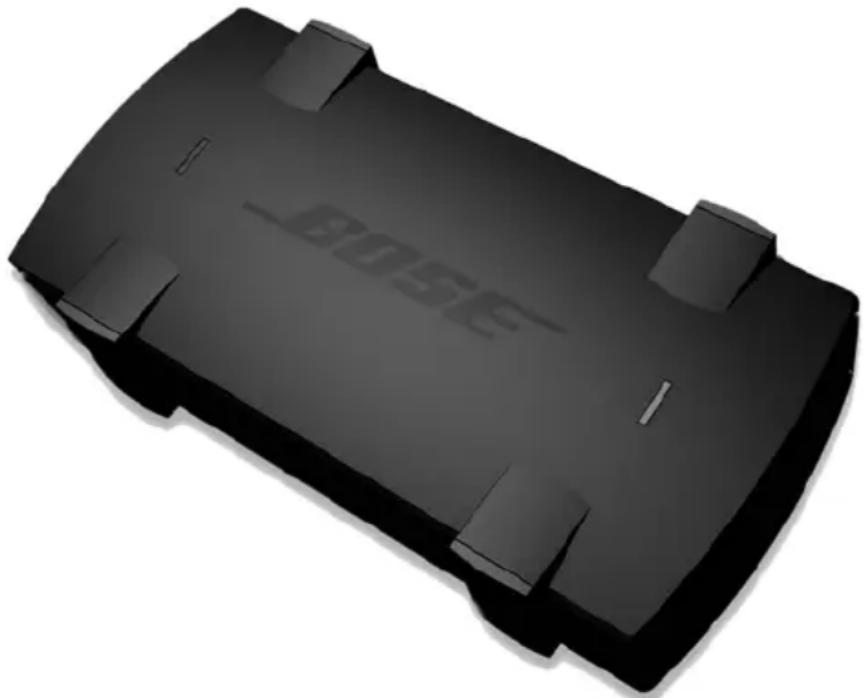

Introduzione

Grazie per aver acquistato il modello A1 dell'amplificatore di potenza PackLite™ come giornanno fatto migliaia di altri musicisti di tutto il mondo che scelgono i prodotti della famiglia Sistema PersonalSoundPro™.

Questo piccolo, leggero, potente e semplice amplificatore interagisce rapidamente con la base di alimentazione PS1 e i moduli dei bassi B1 di Bose®, in modo da fornire un'uscita di bassi potenziata per quegli strumenti musicali particolarmente esigenti, quali il basso e la batteria.

I collegamenti avvengono in modo rapido e semplice: insere il cavo CA, collegare l'A1 alla base di alimentazione PS1 e suonare. Quando l'A1 viene utilizzato congiuntamente all'altoparlante Cylindrical Radiator®, non occorre eseguire alcuna regolazione. I componenti funzionano come un unico sistema e regolano automaticamente l'uscita dei bassi, mantenendo costante i toni indipendente nel numero di moduli bassi B1 utilizzati. Inoltre, l'A1 può gestire facilemente altri diffusori passivi, quali cabinet per bassi, subwoofer, monitor per studio e monitor da pavimento (per maggiori dettagli, faccia riferimento alla sezione "Utilizzo dell'A1 in altre applicazioni" a pagina 10).

Siamo certi che apprezzerà quello membrà della famiglia di prodotti Sistema PersonalSoundPro™. Questo nuovo amplificatore, come tutti i prodotti della stessa famiglia, è stato progettato facendo riferimento alla vita dei musicisti attivi.

Cifarebbe pertanto piacere ave un suo risconto.Consulti la
nostra dinamica bacheca dei musicisti online all'indirizzo
www.bose.com/musicians.

Disimballaggio

Estragga delicatamente il contento alla confezione. Conservare tutto il materiale di imballaggio per i casi in cui si renda necessario reimballare e trasportare il prodotto. Per comodità, anni il numero di seri e la data di acquisto a pagna 3. Si assicuri che nella confezione per la spedizione siano presenti gli articolì illustrati nella Figura 1.

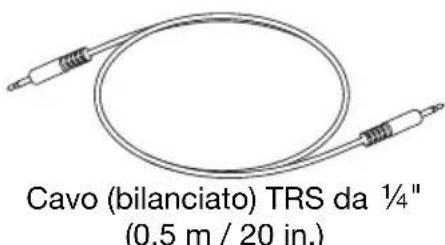

Contenuto della confezione

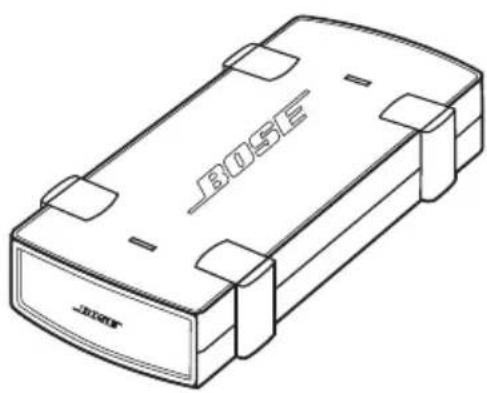

Figura 1

PackLiteTM modello A1

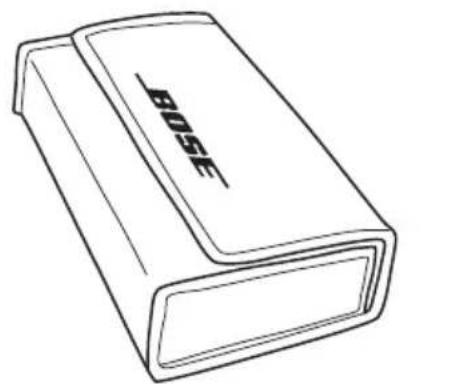

Custodia per il trasportoAmplifi

*Viene fornito il cavo di alimentazione adatto alla propria area geografica.

Pannello connettori

Il pannello connettori dell'A1 comprende le funzioni descripte in Figura 2.

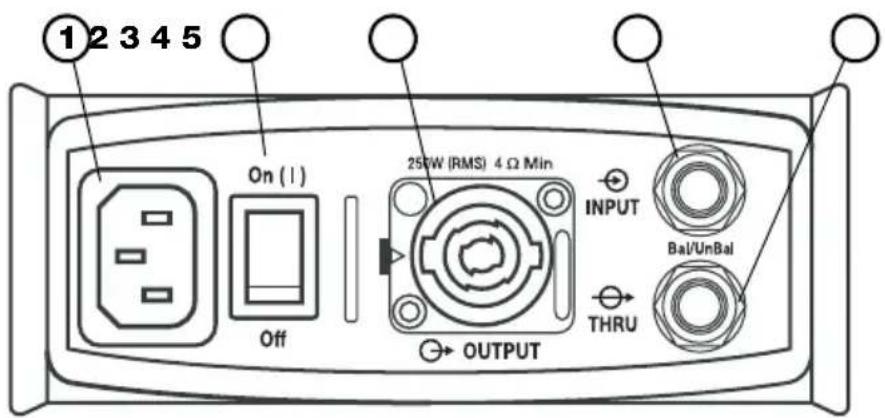

Pannello connettori A1

Figura 2

1 Connettore di alimentazione CA: alloggia il cavo dell'alimentazione CA in dotazione per collegare l'amplificatore alla corretta presa CA (di rete). Controllare quale delle due tensioni è riportata sull'etichetta del prodotto: 120 V o 230 V.
2 Interruttore di accensione: se in posizione ON (I), fornisce corrente all'amplificatore. Quando è accesso (ON), l'indicatore di alimentazione (Figura 3) deve essere BLU.
3 Connettore OUTPUT (USCITA): alloggia entrambi i connettori a 2 e 4 cavi Neutrik Speakon. L'OUTPUT vuo essere collegato a: Modulo bassi B1 Altoparlante a 4 Ohm con potenza minima di 250 W RMS Altoparlante a 8 Ohm con potenza minima di 125 W RMS
4 Connettore INPUT (INGRESSO): alloggia una spina TRS (bilanciata) o TS (sbilanciata) da 1 / 4 L'INPUT cui estere collegato a: Jack Bass-Line OUT della base di alimentazione PS1 mediateil cavo TRS da 1 / 4 Connettore THRU di un amplificatore A1 "upstream" durante l'uso in series Altra uscita di sorgente di linea mediane cavo TRS o TS da 1 / 4
5 Connettore THRU: alloggia una connessione TRS o TS da 1/4 . Viene usato per inviare il segnale INPUT a un altro amplificatore A1.

Nota: Non utilizzato il connettore THRU come secondo ingresso, perché più danneggiare le apparecchiature eventualmente collegate. Utilizzzi THRU solo come uscita verso un'alto amplificatore A1.
Nota: Il connettore THRU fara riferimento esclusivamente al tipo di ingressso (bilanciato o sbilanciato) presente sul connettore INPUT.

Indicatori del pannello superiore

Il pannello superiore dell'A1 è dotato di due indicatori che riportano lo stato dell'amplificatore.

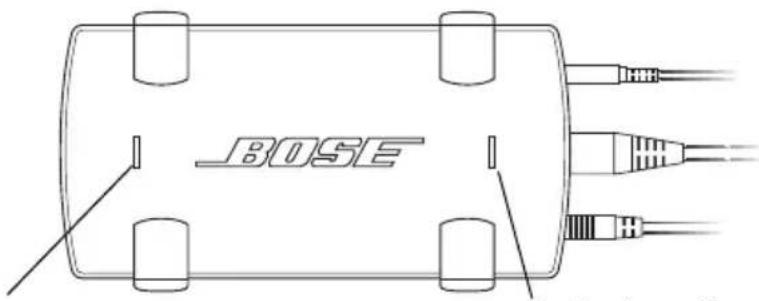

Figura 3

Pannello superiore dell'A1

Indicatore del segnale:

VERDE quando all'ingresso giunge un segnale.

ROSSO quando l'amplificatore è sovraccarico e viene attivata la funzione di limitazione per evitare danni all'altoparlante collegato.

Indicatore di alimentazione:

BLU quando l'amplificatore è acceso e pronto per l'utilizzo.

Configurazione di un singolo amplificatore A1

L'amplificatore A1 è stato progettato per aggiungere ulteriori uscite di bassi a unsystema dotato più di due moduli bassi B1 collegati al connettore Amp 3 OUT della base di alimentazione PS1. L'amplificatore A1 può alimentare fino a due moduli bassi B1 aggiuntivi.

Per configurare l'A1 come molto in Figura 4 a categoria 8, seguire i quattro passaggi.

1. Collegare il cavo CA a una presa di corrente CA.
2. Accertarsi che l'amplificatore A1 sia spento (interruptore su OFF).
3. Usando un cavo TRS da 14 , collegare il connettore Bass-Line OUT della base di alimentazione PS1 al connettore INPUT dell'amplificatore A1.
4. Collegare un cavo del modulo bassi B1 tra il connettore OUTPUT dell'A1 e il modulo bassi B1. Se necessario, è possibile collegare al B1 un altro B1.
5. Portare l'interruttore di accensione dell'A1 su ON (I).

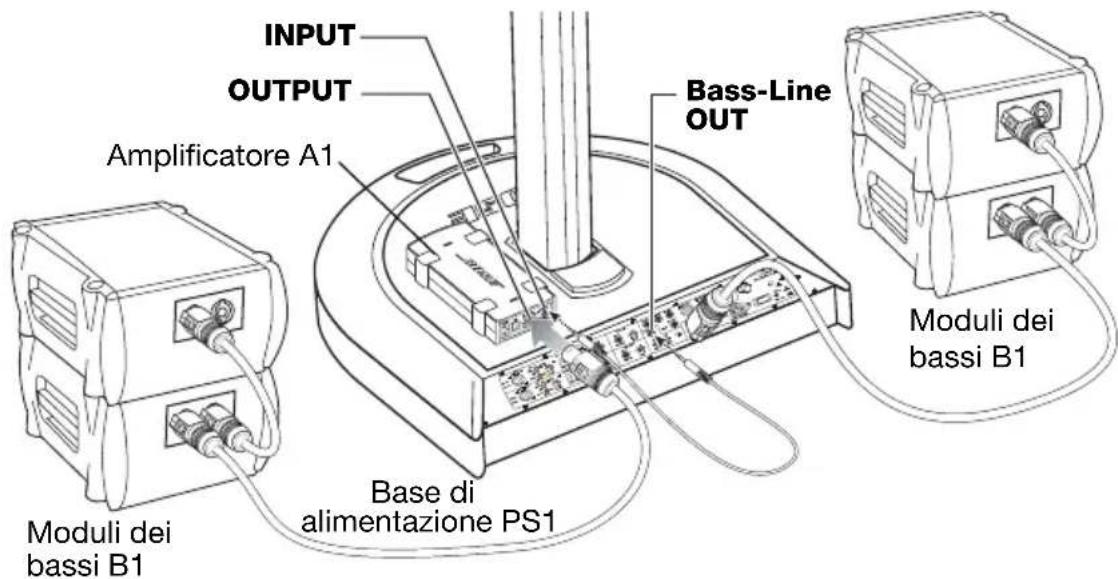

Figura 4
Configurazione tipica

ATTENZIONE: Non collegare più di due moduli bassi B1 allo stesso amplificatore A1.

ATTENZIONE: Fare attenzione a non collegare l'amplificatore A1 a un modulo bassi B1 che ègia collegato al connettore Amp 3 OUT di una base di alimentazione PS1 o a un'alto amplificatore A1.

Nota: Con l'amplificatore A1 si consiglia di utilizzato il cavo TRS da 1 / 4'' in dotazione. L'uso di cavi bilanciati elimina i comuni rumori di intercollegamento.

Nota: I moduli bassi B1 possono essere impilati in colonne composte da un massimo di quattro moduli. La disposizione per colonne migliorara l'uscita acustica.

Utilizzo simultaneo di più amplificatori A1

Per aggiungere magiore capacità di bassi all'impiano utilizzato, è possibile collegarvi più di un amplificatore A1, come illustrato in Figura 5 a pagina 9.

1. Collegare il cavo CA a una presa di corrente CA.
2. Accertarsi che l'apparecchio sia spento (interruptore su OFF).

3. Usando un cavo TRS da 14 , collegare il connettore Bass-Line OUT della base di alimentazione PS1 al connettore INPUT del primo amplificatore A1.

4. Con un altro cavo TRS da 14 , collegare il connettore THRU del primo amplificatore A1 al connettore INPUT dell'amplificatore successivo.

5. Collegare un modulo bassi B1 al connettore OUTPUT di ciascun amplificatore A1. Se necessario, è possibile collegare al primo B1 un secondo B1.
6. Portare gli interrupttori di accensione di entrambi gli amplificatori A1 su ON (I).

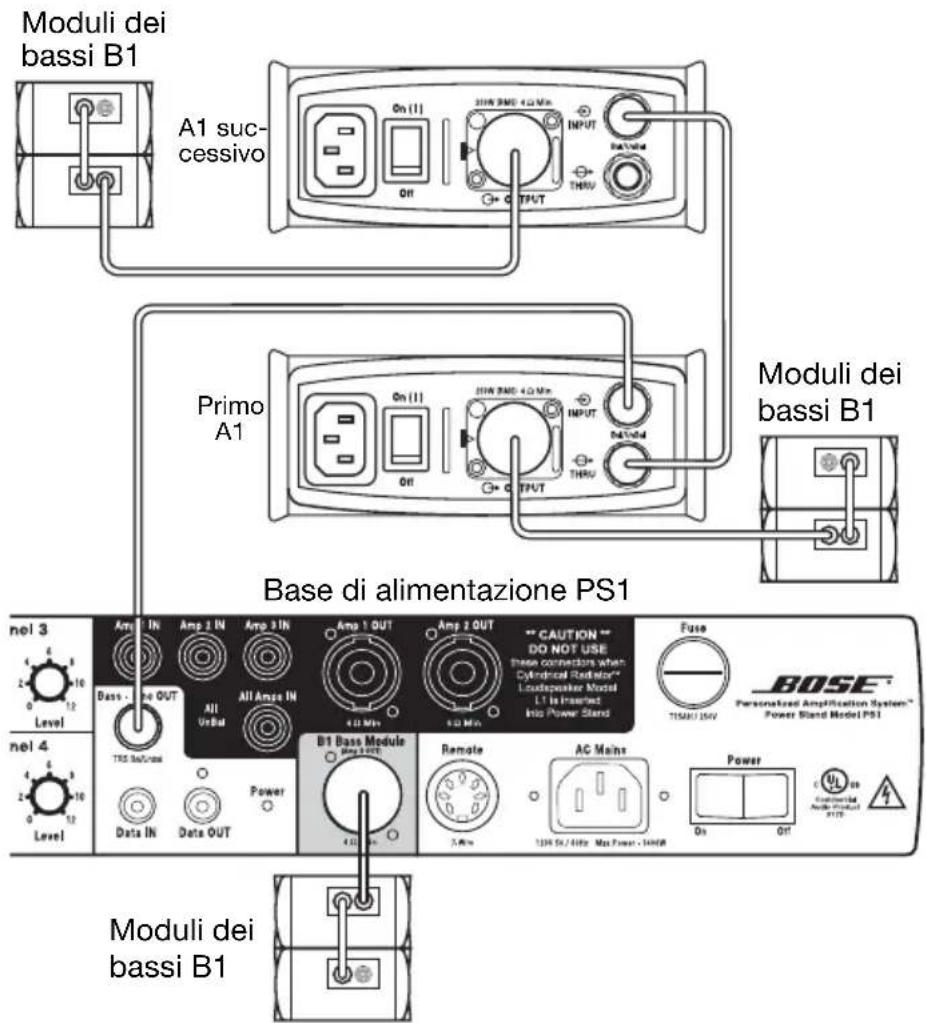

Esempio di utilizzo di più amplificatori A1

ATTENZIONE: Fare attenzione a non collegare l'amplificatore A1 a un modulo bassi B1 che è più collegato al connettore Amp 3 OUT di una base di alimentazione PS1 o a un'alto amplificatore A1.

Nota: I moduli bassi B1 possono essere impilati in colonne composte da un massimo di quattro moduli. La disposizione per colonne migliorara l'uscita acustica.

Utilizzo dell'A1 in altre applicazioni

L'amplificatore A1 può essere utilizzatoanche come un amplificatore di potenza in altre configurazioni di sistema.

L'A1-poq gestire altri diffusori passivi, quali subwoofer, monitor da pavimento, monitor per studio e cabinet per chitarre. L'A1 poo amplificare un segnale bilanciato o sbilanciato proveniente da un dispositivo di linea, quale una console di missaggio, e gestire qualsiasi carico di un altoparlante (di minimo 4 Ohm) capace di sostenere 250 W.

Configurazione dell'A1 con altri impianti

1. Accertarsi che l'amplificatore A1 sia spento (interruptore su OFF).

2. Collegare un connettore di uscita di linea dal proprio dispositivo sorgente al connettore INPUT dell'amplificatore A1.

3. Può trattarsi dell'uscita di linea da un cross-over elettronico, una console di missaggio, un amplificatore per basso o chitarra elettrici, un preamplificatore, un modellatore digitale o una console da studio.

4. Ci si può servire di un collegamento bilanciato (TRS) o di uno sbilanziato (TS). L'amplificatore riconisce il tipo di collegamento e regola automaticamente il livello generale.

5. Collegare I' OUTPUT dell'amplificatore A1 ai seguenti elementi:

6. Qualiasi altoparlante a 4 Ohm con almeno 250 Watt RMS.

7. Qualiasi altoparlante a 8 Ohm con almeno 125 Watt RMS.

8. Se si desidera aggiuungere un altro amplificatore A1 per ottenere più bassi, collegare il connettore THRU del primo A1 al connettore INPUT di un altre amplificatore mediante un cavo TRS da 14 .

9. Portare l'interruttore di accensione dell'A1 su ON (I).

10. Regolare il livello sorgente in modo che l'indicatore di segnale dell'A1 lampeggi in verde. Se il livello sorgente è al massimo, l'indicatore di segnale A1 lampeggia saltuariamente in rosso. Se l'indicatore resta costamente rosso, è necessario ridurre il livello.

Nota: si sconsiglia l'uso dell'amplificatore A1 e dei moduli bassi B1 adesso collegati con dispositivi diversi nella base di alimentazione PS1.

Risoluzione dei problemi

Problema Soluzione
Il LED di alimentazione è spento; l'amplificatore non è funzionante.	Accertarsi che l'interruttore di accensione sia positizonato su ON. Accertarsi che il cavo dell'alimentazione sia correttamente inserito nell'unità e nella presa CA. Verificare che la presa CA sia funzionante. Provi a Collegare una lampada o un'altra apparecchiatura alla stessa presa CA oppure ne verifici il funzionamento utilizzando un apposto tester.
Il LED di alimentazione è ROSSO, non BLU.	L'amplificatore si trova in modalità protetta. - Sovraccarico termico: abbassare il livello del segnale d'ingresso. Accertarsi che l'amplificatore si trovvi su una superficie dura e piana, in modo da facilitare la dissipatione del calore. - Uscita cortocircuitata: controllare tutti i collegamenti e/o cavi. - Alimentazione in parallelo di troppi altoparlanti: accertarsi di non aver collegato più di due moduli bassi B1 a uno stesso amplificatore A1. - Impedenza troppo Bassa: accertarsi di aver collegato solo un diffusore da 4 Ohm o un massimo di due diffusori da 8 Ohm di altre marche. - Livello d'ingresso troppo alto: abbassare il livello del segnale d'ingresso. Una volta risolto il problema, la spia rossa non dovrebbe essere più accessa. In caso di sovraccarico termico, lasciar raffreddare l'amplificatore per quale minuto.
Il LED del segnale ROSSO lampeggia.	Il segnale d'ingresso è molto vicino al limite consentito. Abbassare il livello d'ingresso in modo che la spia rossa lampeggi sono saltuariamente, in occasione dei picchi di volume.
Nessun audio, il LED del segnale è VERDE.	L'altoparlante non è collegato correttamente. Verificare che i collegamenti di uscita siano corretti e che i connettori sa posizionati regolarmente.
Nessun audio, il LED del segnale non è accesso.	Non c'è collegamento all'alimentazione. Controlli il LED di alimentazione. Se c'è collegamento all'alimentazione e l'unità è accessa, il LED diventa BLU. Nessun segnale in ingresso nell'amplificatore. Controlli i collegamenti in ingresso e il livello d'ingresso. Sostituire il cavo d'ingresso.
L'altoparlante potrebbe emettere un ronzio o brusio.	Se si utilizesza un cavo TS (sbilanciato) da \( \frac{1}{4} \),collegare quello TRS da \( \frac{1}{4} \) " (in dotazione con l'amplificatore A1) tra il dispositivo sorgente e l'amplificatore A1. Inserire il cavo di alimentazione della base PSI o del dispositivo sorgente dello stesso circuito elettrico CA dell'A1.

Assistenza technique

Per ulteriori informazioni sulla risoluzione dei problemi, contattare gli indirizzi riportati di seguito.

• Per USA e Canada: Bose® Live Music Customer Service Product and Technical Support Team (877) -335-2673 o visiti il site Web all'indirizzo www.bose.com/musicians.

Oppure

• Consulti il site Web di Bose del proprio paese o chiami il numero corrispondente riportato nell'elenco di seguito. Se il suo paese non è nell'elenco, contatti il rivenditore presso il quale ha acquistato il prodotto.

Germany: 0800 - 2673 222 (Lun. - Ven.: 8.30 - 20.00,

Pulizia del prodotto

• Utilizzare solo un panno morbido e asciutto per pulire le superfici esterne del prodotto.
• Non utilizzi solventi, prodotti chimici o soluzioni detergenti contenti alcol, ammoniaica o abrasivi.
• Non utilizzi spray vicino al prodotto ed eviti di versare liquidi nelle aperture.

Garanzia limitata

Il modello A1 di amplificatori PackLite™ è coperto da una garanzia limitata trasferibile. I dettagli sulla garanzia sono allegati al prodotto.

È possibile effettuire la registrazione online del prodotto all'indirizzo www.bose.com/register o chiamando il numero 800-905-1044 (solo in USA e Canada). La mancata registrazione non inciderà in alcun modo sui diritti previsti alla garanzia.

Caratteristiche tecniche

Impianto elettrico

Alimentazione, carico 4 Ohm . . . . . . 250 Watt RMS (1 kHz, 0,1% THD)

Alimentazione, carico 8 Ohm . . . . . 125 Watt RMS (1 kHz, 0,1% THD)

Carico minimo diffusore 4 Ohm

Segnale -rumore 100 dB (da 20 Hz a 20 kHz)

Guadagno di tensione. 30 dB

Sensibilità d'ingresso 1,15 V (+3,4 dBu)

Rilevamento ingresso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. regolazione livello automatica, bilanciata/sbilanciata

Impedenza ingresso 55k Ohm sbilanciata 110k Ohm bilanziata

Clipping ingresso 10 Vrms (+22dB)

Risposta in frequenza . . . . . . . . . da 20 Hz a 20 kHz ± 0,5 dB

Tipodiuscita THRU .Bilanciata/sbilanciata,in base al tipodi collegamento INPUT

Circuiteria uscita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tipi di protezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. ripristino automatico, termico, uscita cortocircuitata, sovracorrente

Requisiti tipici alimentazione CA. . . 1,8 A, 110 V CA; 0,9 A, 230 V CA

Corrente di picco 28 A (100-120 V CA)

Impianto meccanico

Dimensioni 5,6" Largh. x 2,3" A x 10,3" P; 140 mm Largh. x 56 mm A x 258 mm P

Temperatura massima di funzionamento 122°F (50 °C)

Caratteristica preliminari e soggette a modifiche.
