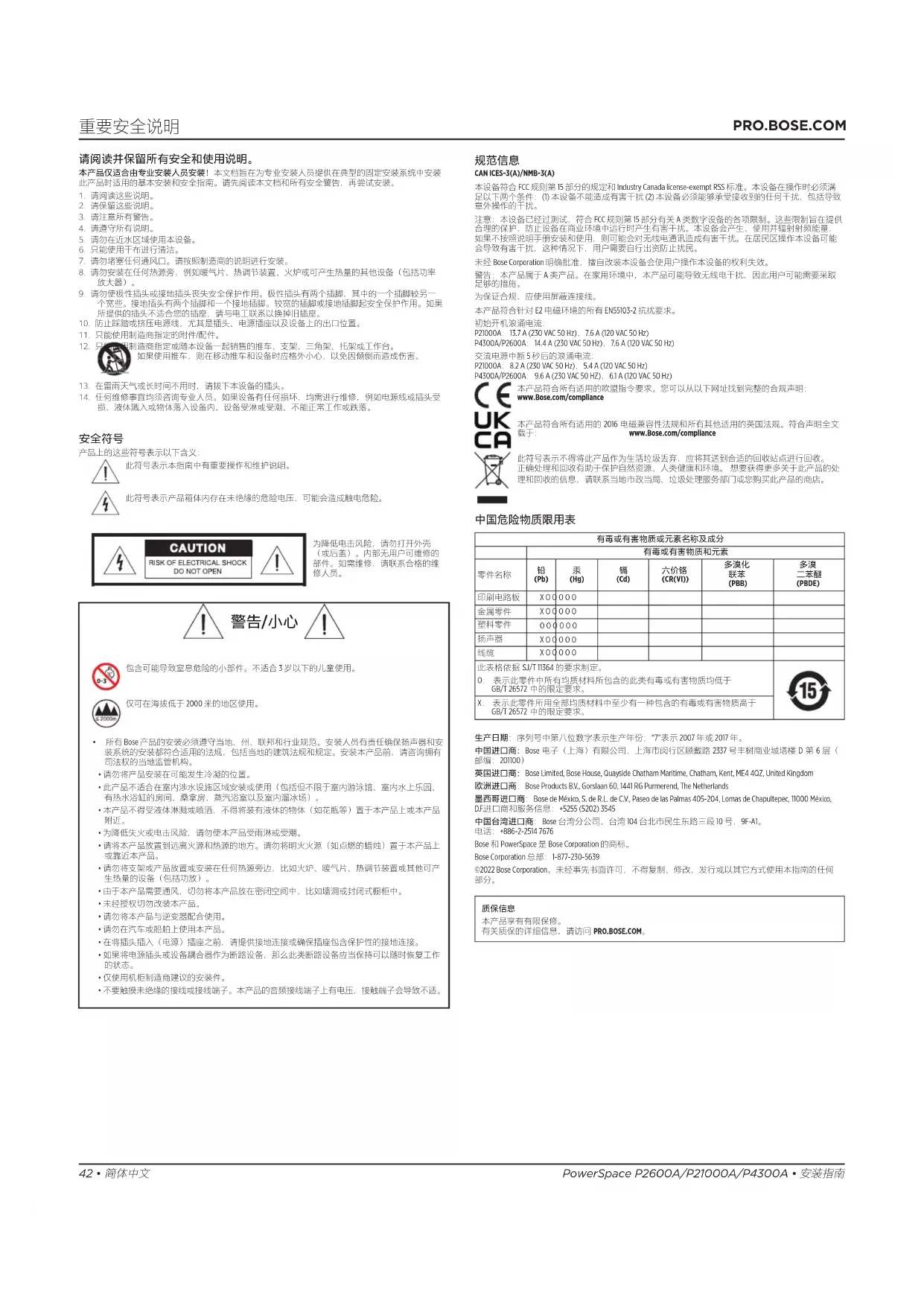

本产品仅适合由专业安装人员安装！本文旨旨在专业安装人员提供在典型的固定安装系统中安装，此产品适时通用的可靠安装和安全指南。请先阅读本文件和所有安全警告，再尝试安装。

1.请阅读这些说明。

1. 请保留这些说明。

3.请注意所有警备。

4、请遵守所有说明。

5.请勿在近水区域使用本设备。

6.只能使用干布进行清洁。

7.请勿堵塞任何通风门。请按照制造商的说明进行安装。

8.请勿安装在任何热源旁，例如暖气片、热调节装置、灭火器或可产生热量的其他设备（包括功率放大器）。

1. 估计使极性插头或接地接头波及安全保护作用。极性插头有两个插座，其中的一个插座较另一个宽些。接地接头有两个插座和一个接地插座。较宽的插座被接地插座起安全保护作用。如果所设埋伏的插座不适合您的插座，请与工建联系以确保旧插座。

10.防止误隔或挤产电源线，尤其是插头、电源插座以及设备上的出口位置。

11只能使用制造商指定的附件配件。

1. 只有当司机到达指定或临时设备一批特精的推车，叉架、三角梁、升架或工作台。如果使门推车，则在移动推车机设备时应格外小心，以免因倾倒而造成伤害。

13.在雷雨天气或长时间不用时，请拔下本设备的插头。

1. 任何维修工必须均须咨询专业人员。如果设备有任何损坏，均需进行维修，例如电源线或插头受潮、液体流入或物体落入设备内、设备受潮或受潮，不能正常工作或跌落。

安全符号

产品上的这些符号表示以下含义：

此符号表示本指南中有重要操作和维护说明。

此符号表示产品箱体内存在未绝缘的危险电压，可能会造成触电危险。

为降低电山风险，请勿打开外壳（或后盖）。内部无用户可维修的部件。如需维修，请联系合格的维修人员。

包含可能导致致密品险的的小部件。不适合3岁以下的儿童使用。

仅可在海拔低于2000米的地区使用。

所有Bose产品的安装必须遵守当地、州、联邦和行业规则。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询请有司法权的当地监管机构。
·计勿将产品安装在可能发生冷凝的位置。
此产品不适合在室内涉水设施区域安装玻璃使用（包括但不限于室内游泳池、室内水上乐园、有游泳池缸的房间、叠层房、游泳浴室以及室内游泳池）。
·本产品不得受液体测微镜验证，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。
·为降低失火或电击风险，请勿使本产品受雨淋或受潮。
请将本产品放置到远离火源和热源的地方。请勿将明火或蜡（如点燃的蜡烛）置于本产品上或靠近本产品。
·请勿将支架或产品放置或安装在任何热源旁边，比如火炉、暖气片、热调节装置或其他可产生热量的设备（包括冷却）。
·三丁本产品需要通风，切勿将本产品放在密闭空间中，如墙或封闭式柜中。
·未经授权切勿改装本产品。
·请勿将本产品与逆变器配合使用。
·请勿在汽车或船租上使用本产品。
·在将插头插入（电源）插座之前，请提供接地连接或确保插座包含保护性的接地连接。
- 如果将电源插头或设备混合器作为新额设备，那么此类折旧设备应当保持可以随时恢复工作的状态。
·仅使用机柜制造商建议的安装件。
- 不要触摸未绝缘的接线或接线端子。本产品的六角接线端子上有电压，接触端子会与导通。

规范信息

CANICES-3(A)/NMB-3(A)

本设备符合FCC规则第15部分的规定和IndustryCanadaLicense-exemptRSS标准。本设备在操作时必须满足以下两个条件：(1)本设备不能造成有害干扰；(2)本设备必须能够承受接收到的任何干扰，包括导致意外操作的干扰。
注意，本设备已经过测试，符合FCC规则第5部分有关A类数字设备的各项限制。这些限制旨在提供合理防护，防止设备在商业环境中运行时产生有害干扰。本设备会产生、使用T辐射射频能量，如果不能按照说明书安装和使用，则可能会对无线电波造成有害干扰。在居民区操作本设备可能会导致有害干扰，这种情况下，用户需要自行出资购买民机。
未经BoseCorporation明确批准，擅自改装本设备会使用户操作本设备的权利失效。
警告，本产品属于A类产品。在家用环境中，本产品可能导致无线电干扰，因此用户可能需要采取足够的防护。

为保证合规，应使用屏蔽连接线。

本产品符合针对E2中磁环境的所有EN55103-2抗力要求。

初始开机通中流：

PZ1000A: 13.7 A (230 VAC 50 Hz), 7.6 A (120 VAC 50 Hz)

P4300A/P2600A 14.4 A (230 VAC 50 Hz) 7.6 A (120 VAC 50 Hz)

交流电源中断5秒后的浪涌电流

P21000A:8.2A(230VAC50Hz)5.4A(120VAC50Hz)

P4300A/P2600A.9.6A(230VAC50HZ),6.1A(120VAC50Hz)

本产品符合所有适用的欧盟指令要求。您可以从以下网站找到完整的合规声明

本产品符合所有适用的2016电极薄变箔法规利所有其他适用的英国法规。合声明全文

此公告表示不得将此产品作为生活用品买卖，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地邮政局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
E1测出路板	X000000
金属零件	X000000
塑料零件	000000
扬声器	X000000
线缆	X000000
此表格依据SJ/T 1364的要求制定。O:表示此零件中所有均质材料所包含的此类有害或有害物质均低于GB/T 26572中的限定要求。						15
X:表示此零件中用全部均质材料中至少有一种包含的有害或有害物质高于GB/T 26572中的限定要求。

生产日期：序列号中第八位数字表示生产年份；“7”表示2007年或2017年。

中国进口商：Bose 电子（上海）有限公司，上海市闵行区源越路2537号丰标商业城芯楼D第6层（邮编201000）

DF进口购和服务信息：[phone]

中国台湾进口商：Bose台湾分公司，台湾104台北市民生东路二段10号，9F-A。

电话886-2-25147676

Bose和PowerSpace是BoseCorporation的商标。

BoseCorporation总：1-877-230-5639

2022BoseCorporation.未经复制、修改、发行或以其方式使用本指南的任何部分。

质保信息

本产品享有的保

有关质保的详细信息，请访问PRO.BOSE.COM。

包装清单
技术信息

配件	P2600A P21000A P4300A
交流电源线	111
Cat 5e 线缆(1米/3英尺)	111
2针 Euroblock 接口（黑色）	1	1	1
3针 Euroblock 接口（绿色）	2	2	4
I-Share 跳线端子(14-16 gauge)	5510
叉型接线端子(14-16 gauge)

有关其他技术信息，包括规格、信号流程图和交流电流消耗统计数据，请访问PRO.BOSE.COM上的PowerSpace产品页面。

额定功率	P2600A P21000A P4300A
功放功率	2×600 W(THD+N<0.04%,1kHz,4-8Ω,70/100V)	2×1000 W(THD+N<0.04%,1kHz,4-8Ω,70/100V)	4×300 W(THD+N<0.04%,1kHz,4-8Ω,70/100V)
I-Share 模式输出功率	1×1200 W(2-4Ω,70/100V)	1×2000 W(2-4Ω,70/100V)	2×600 W(2-4Ω,70/100V)(每个通道对均可采用 I-Share 模式)
增益(低阻抗模式)	35 dB	37 dB	32 dB
增益(70V 模式)	35 dB	35 dB	35 dB
增益(100V 模式)	38 dB	38 dB	38 dB
外观
工作温度范围	100 V至264 VAC:+40℃至0℃+70℃至-40℃
存储温度范围
尺寸(高×宽×深)	44毫米×483毫米×414毫米(1.7英寸×19.0英寸×16.3英寸)
净重	6.2千克(13.7磅)	6.6千克(14.6磅)	6.6千克(14.6磅)
装运重量	8.2千克(18.1磅)	8.6千克(19.0磅)	8.6千克(19.0磅)

PowerSpace P2600A/P21000A

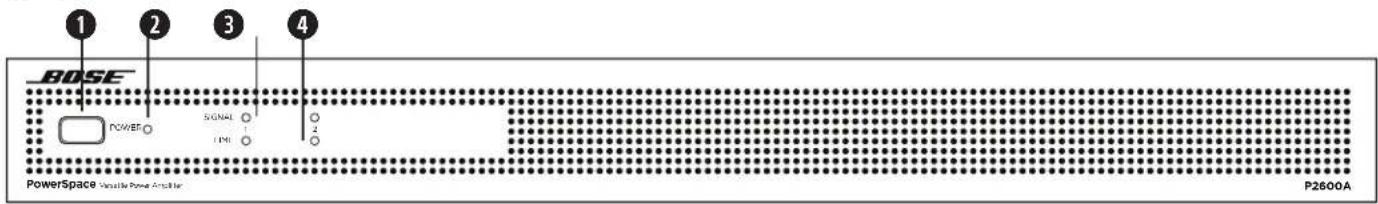

前面板

1电源开关:	输入/输出待机模式。
2电源LED灯:	电源或故障状态指示。白色(常亮):电源开启 白色(闪烁):设备处于待机模式 红色(常亮):电源故障 红色(闪烁):热故障
3输入信号LED灯:	每个LED灯独立工作。绿色:有信号 琥珀色:输入信号接近削波 红色:输入信号正在削波
4输出限幅LED灯:	每个LED灯独立工作。琥珀色:功放输出限幅 红色(均为常亮):功放故障 红色(闪烁):输出被静音

仅限故障

	电源故障*	热故障	功放故障
电源LED灯	常亮红色光	闪烁的红色	-
限幅LED灯	-	全部为红色常亮	全部为红色常亮

*不包括交流损耗

如果无法消除电源或功放故障，则需要更换功放。

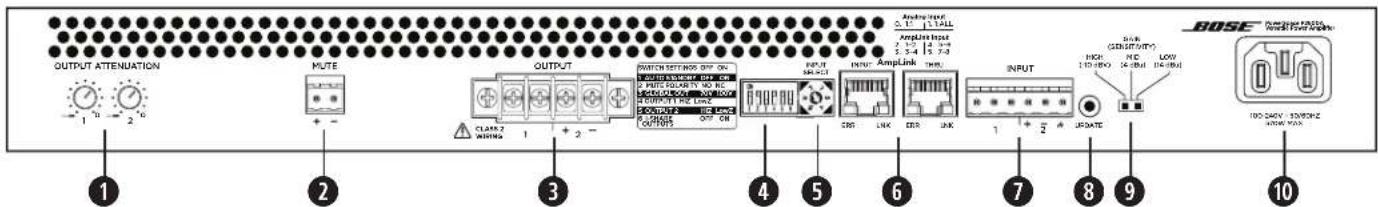

后面板

输出衰减控制：每个输出的输出衰减控制。顺时针旋转拨盘将减少衰减，逆时针旋转将增加衰减。衰减器必须处于O dB衰减，才能使相应输出达到额定功率。
静音：常开或常闭干触点可使所有输出静音。可通过DIP开关反转静音极性。
输出接口：用于连接扬声器的4端子接口。不论处于何种负载下（4Ω、8Ω、70V或100V），每个通道均能输出最高600瓦(P2600A)或1000瓦(P21000A)的功率。输出可以采用I-Share模式。
DIP开关：用于设置功放配置的开关组

1. 自动待机：如果已启用（On），当无输入信号的时间达到20分钟，功放将会进入低功耗模式。如果在低功耗模式下检测到音频信号，功放将会在1秒内唤醒并放大音频。默认设置为关闭(Off)。
2. 静音极性：用于将静音极性在 NO（常开）或 NC（常闭）之间切换。默认设置为 NO。
3. 全局输出：对于DIP开关设为Hi-Z的所有输出，将输出能力设为70V或100V。在70V Hi-Z模式和Low-Z模式下，自动加载100V和70VRMS限幅器。在100V Hi-Z模式下，自动加载100VRMS限幅器。
4. 输出1：为输出1选择70/100V高阻输出（Hi-Z）或4-8Ω低阻输出（Low-Z）。
5. 输出2：为输出2选择70/100V高阻输出（HI-Z）或4-8Ω低阻输出（Low-Z）。
   6.1-Share1和2：通过合并输出1和2的电流来提供2倍通道功率。当功放关闭或处于待机模式时，将此DIP开关设置为On，并在四个输出端子上安装随附的跳线端子。然后将扬声器连接到功放的接线端子1+和1-（或2+和2-）。

输入选择控制：通过拨盘选择是使用模拟音频输入还是AmpLink音频输入。默认状态为模拟1:1。
AmpLink端口：输入-RJ-45接口，最多从BoseAmpLink产品接收八个数字通道。该功放还支持环出路径，能够以菊花链方式将全部八个数字音频通道连接至八个其他的BoseAmpLink产品，产品之间的距离最远可达10米。

小心：为使AmpLink能够正常运作，需使用屏蔽式EIA/TIA568B直线型Cat5线缆或同等连接线。不支持非屏蔽式连接线。使用非屏蔽式连接线可能会导致AmpLink音频不能正常运作。请勿将RJ-45端口连接至基于以太网的网络。

模拟输入：平衡模拟音频信号的线路电平输入。
更新端口：用于固件更新。
增益/灵敏度开关：滑动开关可将全局增益/灵敏度设置为高增益（-10 dBV 灵敏度）、中等增益（4 dBu 灵敏度）或低增益（14 dBu 灵敏度）。
10 电源输入：电源线连接（IEC60320-C14接口）。在功放开启时拔下电源线是一种可接受的断电方法。

PowerSpace P4300A

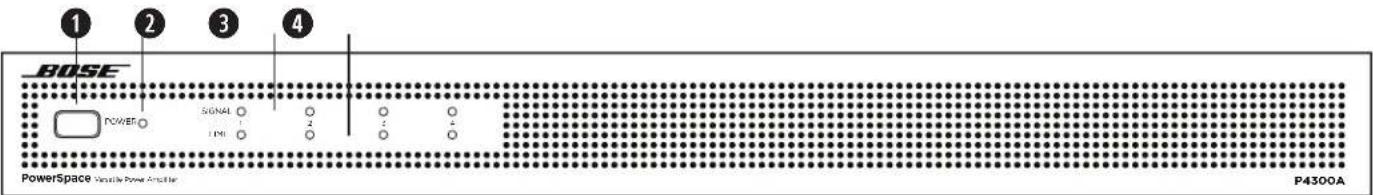

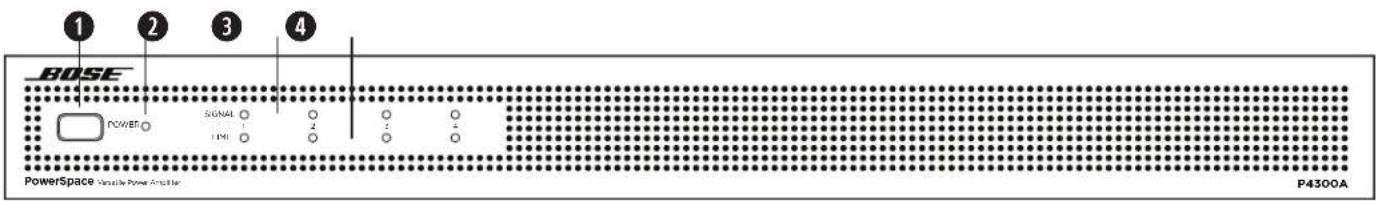

前面板

1电源开关:	输入/输出待机模式。
2电源LED灯:	电源或故障状态指示。白色(常亮):电源开启 白色(闪烁):设备处于待机模式 红色(常亮):电源故障 红色(闪烁):热故障
3输入信号LED灯:	每个LED灯独立工作。绿色:有信号 琥珀色:输入信号接近削波 红色:输入信号正在削波
4输出限幅LED灯:	每个LED灯独立工作。琥珀色:功放输出限幅 红色(常亮): 通道1和通道2,功放A故障 通道3和通道4,功放B故障 红色(均为常亮):热故障 红色(闪烁):输出被静音

仅限故障

	电源故障*	热故障	功放故障
电源LED灯	常亮红色光	闪烁的红色	-
限幅LED灯	-	全部为红色常亮	通道1和2红色常亮,功放A通道3和4红色常亮,功放B

不包括交流损耗

如果无法消除电源或功放故障，则需要更换功放。

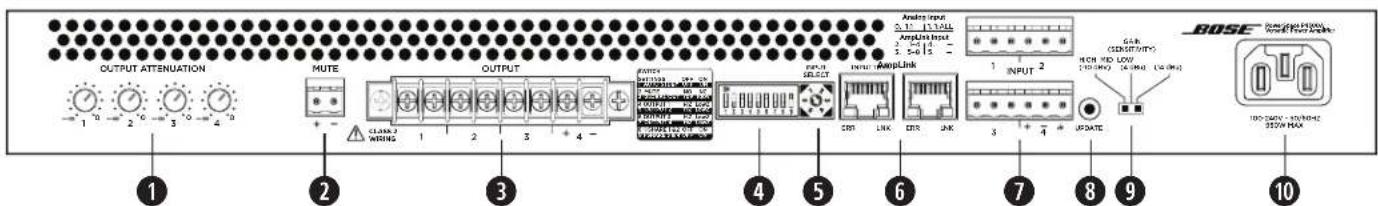

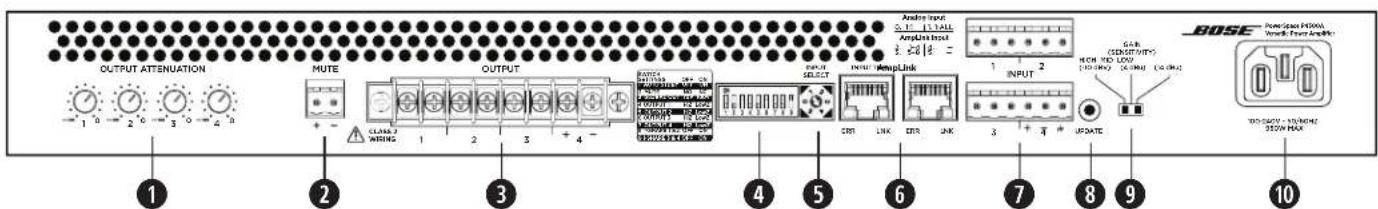

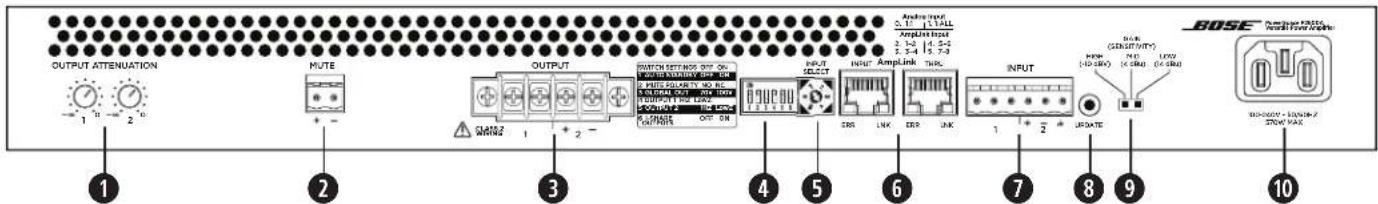

后面板

输出衰减控制：每个输出的输出衰减控制，顺时针旋转拨盘将减少衰减，逆时针旋转将增加衰减。衰减器必须处于0dB衰减，才能使相应输出达到额定功率。静音：常开或常闭于触点可使所有输出静音。可通过DIP开关反转静音极性。
输出接口：用于连接扬声器的8端子接口。不论处于何种负载下（4Ω、8Ω、70V或100V），每个通道均能输出最高300瓦的功率。每个输出对均可采用I-Share模式。
DIP开关：用于设置功放配置的开关组。

1. 自动待机：如果已启用（On），当不输入信号的时间达到20分钟，功放将会进入低功耗模式。如果在低功耗模式下检测到音频信号，功放将会在1秒内唤醒并放大音频。默认设置为关闭（Off）。
2. 静音极性：用于将静音极性在NO（常开）和NC（常闭）之间切换。默认设置为NO。

3. 全局输出：对于DIP开关设为HI-Z的所有输出，将输出能力设为70V或100V。在70V HI-Z模式和Low-Z模式下，自动加载100V和70VRMS限幅器。在100V Hi-Z模式下，自动加载100VRMS限幅器。

4. 输出1：为输出1选择70/100V高阻输出（HI-Z）或4-8Ω低阻输出（Low-Z）。

5. 输出2：为输出2选择70/100V高阻输出（HI-Z）或4-8Ω低阻输出（Low-Z）。
6. 输出3：为输出3选择70/100V高阻输出（HI-Z）或4-8Ω低阻输出（Low-Z）。
7. 输出4：为输出4选择70/100V高阻输出（HI-Z）或 4 - 8 低阻输出（Low-Z）。
8. I-Share1和2：通过合并输出1和2的电流来提供2倍通道功率。
9. I-Share 3 和 4: 通过合并输出 3 和 4 的电流来提供 2 倍通道功率。

注意：当功放关闭或处于待机模式时，将一个或两个I-ShareDIP交换机设置为On，并在前四个和/或后四个接线端子上安装随附的跳线端子。然后将扬声器负载连接到功放。使用输出1和2合并时，将扬声器连接到功放的接线端子1+和1-（或2+和2-）。使用输出3和4合并时，将扬声器连接到功放的接线端子3+和3-（或4+和4-）。

输入选择控制：通过拨盘选择是使用模拟音频输入还是AmpLink音频输入。默认状态为模拟1:1。
① AmpLink端口：输入-RJ-45接口，最多从BoseAmpLink产品接收八个数字通道。该功放还支持环出路径，能够以菊花链方式将全部八个数字音频通道连接至八个其他的BoseAmpLink产品，产品之间的距离最远可达10米。

小心：为使 AmpLink 能够正常运作，需使用屏蔽式 EIA/TIA 568B 直线型 Cat 5 线缆或同等连接线。不支持非屏蔽式连接线。使用非屏蔽式连接线可能会导致 AmpLink 音频不能正常运作。请勿将 RJ-45 端口连接至基于以太网的网络。

模拟输入：平衡模拟音频信号的线路电平输入。
8更新端口：用于回作更新。
增益/灵敏度开关：滑动开关可将全局增益/灵敏度设置为高增益（-10 dBv灵敏度）、中等增益（4 dBu灵敏度）或低增益（14 dBu灵敏度）。
电源输入：电源线连接（IEC60320-C14接口）。在切放开启时拔下电源线是一种可接受的断电方法。

设置PowerSpace功放

1. 从功放电源处于关闭时开始，根据应用需要设置后面板开关。然后进行所有必要的电源和音频连接。
2. 按下前面板上的电源开关以开启功放。
3. 根据您正在配置的PowerSpace功放与扬声器，执行以下操作之一：

A. 如果所有输出均被设置为驱动 70/100V 高阻扬声器, 则将每个对应的输出衰减控件旋转到 0 dB 衰减。将每个扬声器拍头设置为相应的设置。根据总体扬声器拍头设置, 功放将会为每个输出提供所需的功率, 最高达到额定通道功率。有关示例, 请访问 PRO.BOSE.COM 参阅《PowerSpace 应用指南》。
B. 如果所有输出均被设置为驱动4-8Ω低阻扬声器，则将每个输出衰减控件旋转到所需电平。播放包含最高普通节目源或粉红噪声输入电平的信号。确保播放的信号接近输入灵敏度，以达到最佳的噪声特性。观察所调整输出通道的输出限幅LED灯。如果信号电平高于扬声器的保护限值，输出限幅LED灯将亮起琥珀色。增加衰减，直到输出限幅LED不亮或仅偶尔亮起。有关示例，请访问PRO.BOSE.COM参阅《PowerSpace应用指南》。

4.每路输出均可配置为驱动高阻或低阻扬声器，因此功放支持混合安装。在这种安装中，先配置高阻通道，然后再配置低阻通道。
5.设置功放时，注意输入信号LED灯是否指示发生输入削波，输出限幅LED灯是否指示输出限幅，以确保功放工作条件正常。必要时进行调整。

技术注意事项：

调整单个通道的输出衰减控件不影响其他通道的电平。每个通道将限制为其额定功率。如果持续功率需求一直过高，功放将持续地逐渐限制到平均 1% 的功率。在PowerSpace功放应用中有多种调整输出功率的方法：

·调整与功放灵敏度设置相关的输入信号电平。

调整功放的输出衰减控件。

• 调整任何连接的高阻扬声器的变压器抽头设置。

安放

注意：此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。

注意：请勿将产品安装在可能发生冷凝的位置。

适当通风的重要提示

放置功放时，应注意以下事项：

·确保空气能够从前到后自由对流，实现充分的通风。功放的正面、背面和两侧都有通风孔。
·请勿盖住或堵塞功放通风孔。
- 确保机箱有防热保护，远离热风孔和暖气片等直接热源。

注意：由于木产品需要通风，切勿将本产品放在密闭空间中，比如墙洞或封闭式橱柜中。请勿让机箱温度超过最高工作温度 40^ （104F）。注意，封闭机架中的环境条件可能使得其中的温度高于房间环境的温度。如果功放过热，它会进入过热保护模式，使得所有输出都静音。

机柜安装

PowerSpace功放经过专门设计，适合安装在标准的48厘米（19英寸）机柜设备上，占据1个机柜单元（RU）的高度（4.4厘米/1.7英寸），从机柜前导轨算起的安装纵深深需要40.6厘米（16.0英寸）。使用四个带垫圈的紧固件（不提供）将功放前面板的机柜安装耳安装到设备机架的导轨上。

注意：仅使用机柜制造商建议的安装件。

注意：请勿将支架或产品放置或安装在任何热源旁边，比如火炉、暖气片、热调节装置或其他可产生热量的设备（包括功放）。

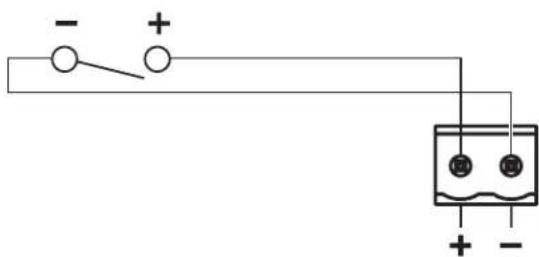

使用标准触点闭合使端口静音

根据功放配置，当静音触点短接或断开时，功放可使所有输出静音。默认状态为常开（NO），即静音接口短接可使所有输出静音。您可以使用静音DIP开关将静音极性切换为常闭（NC），在这种情况下，静音接口开路将使所有输出静音。

注意：从后面板静音接口将功放静音时，所有输出限幅LED灯都将闪烁红色。
