用户手册 SoundTouch Wireless Link BOSE

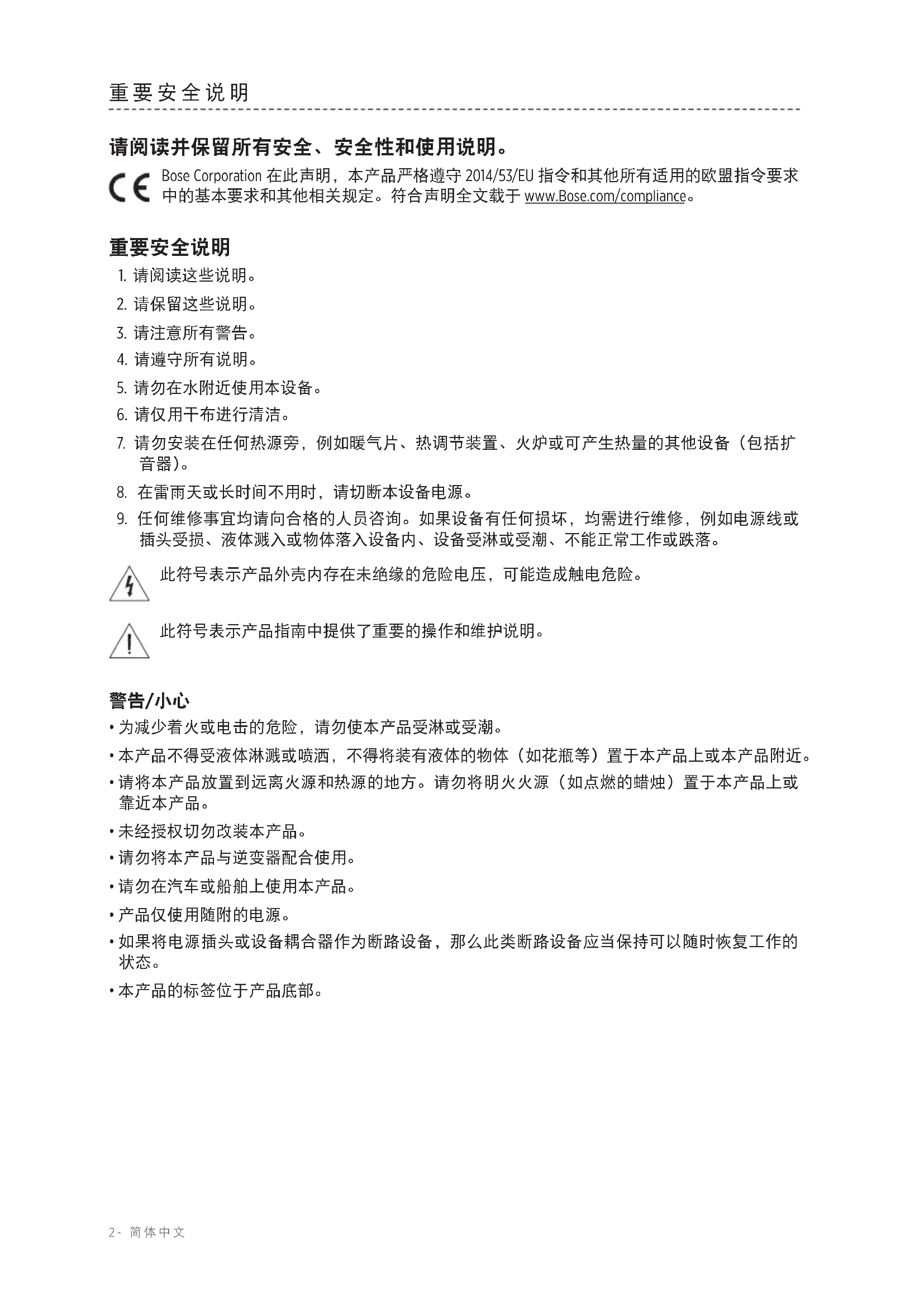

请阅读并保留所有安全、安全性和使用说明。 Bose Corporation 在此声明，本产品严格遵守 2014/53/EU 指令和其他所有适用的欧盟指令要求 中的基本要求和其他相关规定。符合声明全文载于 www.Bose.com/compliance。

7. 请勿安装在任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括扩

8. 在雷雨天或长时间不用时，请切断本设备电源。

9. 任何维修事宜均请向合格的人员咨询。如果设备有任何损坏，均需进行维修，例如电源线或

插头受损、液体溅入或物体落入设备内、设备受淋或受潮、不能正常工作或跌落。 此符号表示产品外壳内存在未绝缘的危险电压，可能造成触电危险。 此符号表示产品指南中提供了重要的操作和维护说明。

• 为减少着火或电击的危险，请勿使本产品受淋或受潮。

• 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。

• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或

• 如果将电源插头或设备耦合器作为断路设备，那么此类断路设备应当保持可以随时恢复工作的

• 本产品的标签位于产品底部。简体中文 - 3

注意：本设备已经过测试，符合 FCC 规则第 15 部分有关 B 类数字设备的各项限制。这些限制性规 定旨在防范安装在住宅中的设备产生有害干扰。本设备产生、使用并可能发散无线射频能量，如 果不按照指示安装和使用，则可能会对无线电通讯造成有害干扰。然而，按照指示安装也不能保 证某些安装不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可通过关闭和打 开本设备来确定），用户可尝试采取以下一种或多种措施来纠正干扰：

• 将本设备和接收器电源线插入不同线路上的插座中。

• 请咨询经销商或有经验的无线电/电视技术人员以获得帮助。 未经 Bose Corporation 明确批准，擅自更改或修改本设备会使用户操作本设备的权利失效。

本设备符合 FCC 规则第 15 部分规定和加拿大 ISED 免许可证 RSS 标准。本设备工作时应满足下列两

项要求：(1) 本设备不会造成有害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能造成设

本设备符合为公众阐明的 FCC 和加拿大 ISED 辐射限制。您在安装和操作本设备时，身体应距离辐 射体至少 20 cm。此发射器不能与其他天线或发射器位于同一地点或与这些设备一起使用。 本设备运行于 5150 - 5250 Mhz 且只能在室内使用，以减少可能对同信道移动卫星系统产生的有害干扰。 W52/W53 仅限室内 根据能源相关产品的生态设计要求指令（2009/125/EC），本产品符合下列规范或文件：条例 (EC) 1275/2008 号根据条例 (EU) 801/2013 号修订。

在 230V/50Hz 输入的情况下，指定电源模式下

20 分钟 在 230V/50Hz 输入的情况下

Wi-Fi 和 Bluetooth ：按住装置背面上的“控制”按钮直到 Wi-Fi® 和 Blue tooth® 指示灯关闭即可取消激活。按下“控 制”按钮即可激活。4- 简体中文

根据能源相关产品的生态设计要求指令（2009/125/EC），本产品随附的外部电源符合下列规范或文 件：委员会条例 (EU) 2019/1782。 制造商 Bose Products B.V. 工商注册号 36037901

输入电压 100 V-240 V 输入交流频率 50 Hz/60 Hz 输出电压 5V DC 输出电流 1A 输出功率 5W 平均有效效率 74.8% 低负载效率 (10%) 68.4% 无负载功耗 0.06W

工作频段 2400 至 2483.5 MHz、5150 至 5350 MHz 和 5470 至 5725 MHz。 最大传输功率低于 20 dBm EIRP。 最大传输功率低于规定限值，因此无需 SAR 测试或根据适用法规豁免。 此设备在下表中列出的所有欧盟成员国中运行于 5150 至 5350 MHz 频率范围时，仅限室内使用。 比利时 丹麦 爱尔兰 英国 法国 塞浦路斯 斯诺伐克 匈牙利 奥地利 瑞典 保加利亚 德国 葡萄牙 萨尔瓦多 克罗地亚 拉脱维亚 立陶宛 马耳他 波兰 捷克 爱沙尼亚 芬兰 西班牙 意大利 罗马尼亚 卢森堡 荷兰 塞拉利昂 此符号表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门循环利用。适当的处理 和回收有助于保护自然资源、人类健康以及自然环境。想了解更多有关本产品的处理和回 收信息，请与当地民政部门、废弃物处理服务机构或出售本产品的商店联系。简体中文 - 5

铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (CR(VI)) 多溴化联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 X O O O O O 金属零件 X O O O O O 塑料零件 O O O O O O 线缆 X O O O O O 此表格符合 SJ/T 11364 条款。 O： 表示此零件中所有同类物质包含的有毒或有害物质低于 GB/T 2 6572 中的限定要求。 X： 表示此零件使用的同类物质中至少有一种包含的有毒或有害物质高于 GB/T 26572 中

生产日期：序列号中第八位数字表示生产年份；“0”表示 2010 年或 2020 年。 中国进口商：Bose 电子（上海）有限公司，中国（上海）自由贸易试验区，日樱北路 353 号，9 号 厂房 C 部 欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1 电话：+886-2-2514 7676 墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000México, D.F. 电话：+5255 (5202) 35456- 简体中文

本产品能够接收由 Bose 提供的自动安全性更新。要接收自动安全性更新，您必须完成 SoundTouch® App 中的产品设置流程并将产品连接至互联网。如果您没有完成设置流程， 您需要自行安装 Bose 届时提供的安全性更新。

您可以通过适配器随附的第三方软件包中的 SoundTouch® 应用或使用产品的 IP 地址来查看许可披露。 SoundTouch® 应用

1. 使用以下其中一种方法来获取产品的 IP 地址：

• SoundTouch® 应用：在应用中，选择

> 设置 > 关于。选择适配器以查看 IP 地址。

• 无线路由器：请参阅路由器的用户指南，了解详细信息。

2. 在与无线网络连接的设备上，打开浏览窗口。

3. 转到 <IP address>/licenses.pdf 以浏览适用的许可披露和 EULA。

Amazon 和所有相关徽标是 Amazon, Inc. 或其附属公司的商标。 Apple 和 Apple 标志是 Apple 公司在美国和其他国家/地区注册的商标。App Store 是 Apple Inc. 的服务标志。 Bluetooth ® 文字标记和徽标是由 Bluetooth SIG, Inc. 所拥有的注册商标，Bose Corporation 根据许可协定使

Google Play 是 Google LLC 的商标。 本产品包含 iHeartRadio 服务。iHeartRadio 是 iHeartMedia, Inc. 的注册商标。 此产品受 Microsoft 特定知识产权的保护。未经 Microsoft 许可，禁止在本产品范围外使用或传播此技术。 本产品采用了 Spotify 软件，所需第三方许可见：www.spotify.com/connect/third-party-licenses Spotify 是 Spotify AB 公司的注册商标。 SoundTouch 和无线符号设计是 Bose Corporation 在美国和其他国家/地区的注册商标。 Wi-Fi 是 Wi-Fi Alliance® 的注册商标。 Bose 公司总部：1-877-230-5639 ©2020 Bose Corporation。未经事先书面许可，不得复制、修改、发行或以其他方式使用本资料的任 何部分。简体中文 - 7

将 SoundTouch® Wireless Link 连接到音频系统

SoundTouch® 应用程序设置 下载并安装 SoundTouch® 应用程序

清空 SoundTouch® Wireless Link 配对列表

使用计算机设置 SoundTouch® Wireless Link

请确认包装箱中内含以下部件： Bose® SoundTouch® Wireless Link 适配器 电源 光纤与迷你光缆的连接 3.5 mm 立体声连接线 3.5 mm RCA 母头线

注意： 如果产品部分损坏，请勿使用。请联系 Bose 授权经销商或 Bose 客户服务处。 请访问 global.Bose.com/Support/STWL10- 简体中文

为避免干扰，保持其他无线设备远离 SoundTouch® Wireless Link 0.3 – 0.9 m。将 SoundTouch® Wireless Link 放置到远离金属柜和直接热源的地方。

• 将您的 SoundTouch® Wireless Link 放在橡胶底座上并置于稳定的水平表面。

• 切勿将您的 SoundTouch® Wireless Link 放在音频/视频设备上方（接收器、电视等）， 或者任何其他可能产生热量的物体上方。这些物体产生的热可能会影响系统性能。

• 切勿将任何物体置于 SoundTouch® Wireless Link 上方。

• 确保附近有交流（市电）插座。简体中文 - 11

使用三种线缆选项之一将 SoundTouch® Wireless Link 连接到音频系统。 光纤与迷你光缆的连接是首选连接方法。 注意： 您的产品自带三根连接线。只能使用一根连接线。 选项 1：

选项 2： AUX 如果没有光纤连接器，使用

如果没有光纤或 AUX 连接 器，使用 3.5 mm RCA 母头线 和 3.5 mm 立体声连接线。 您的音频系统连接器面板可能不像如图所示。 查看连接器的形状或颜色。12- 简体中文

Wireless Link 连接到音频系统 连接音频系统之后，将音频连接线的另一端连接到 SoundTouch® Wireless Link。 注意： 只能使用一根连接线。 选项 1：光纤 光纤与迷你光缆的连接是连接系统的首选。 注意： 确保您已清除光纤两端的保护盖。如插入插头时定位不正确，则会损坏插头和/

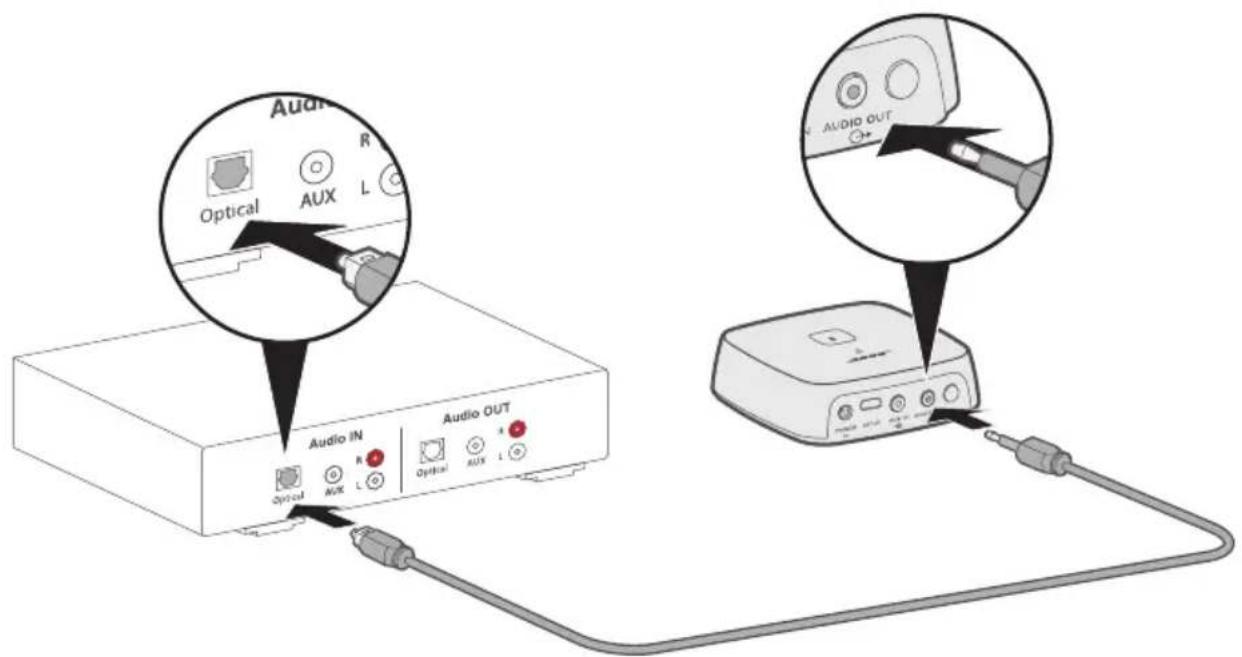

1. 将线缆的光纤端插入音频系统上的光纤 IN 连接器中。

2. 将另一端插入 SoundTouch® Wireless Link 上的

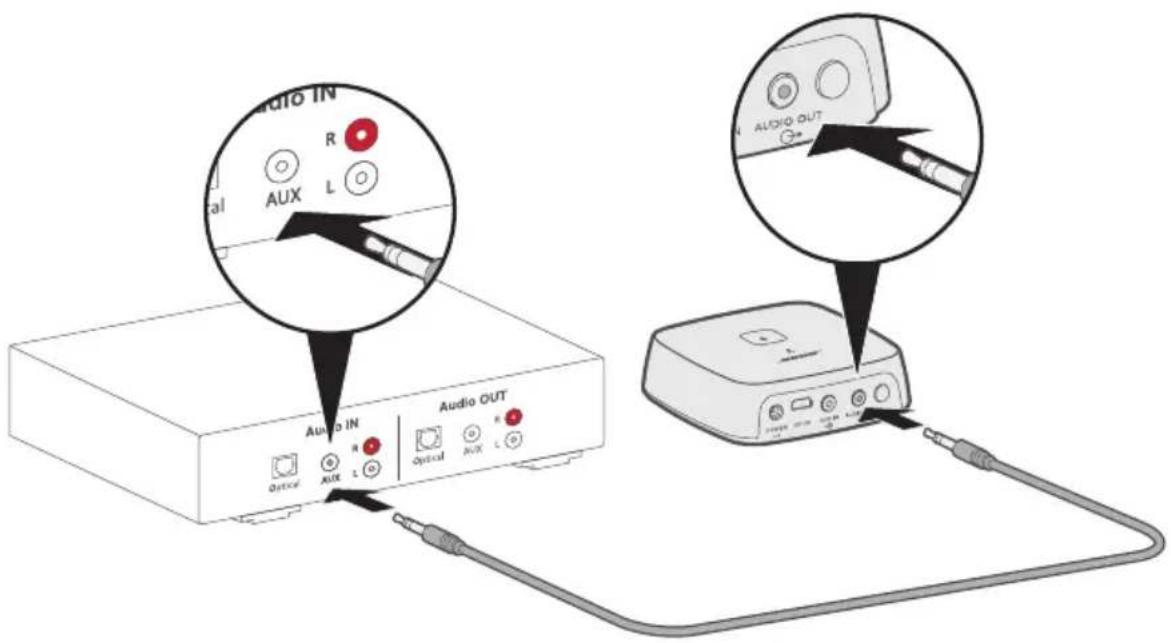

选项 2：AUX 要使用 AUX 连接，请使用 3.5 mm 立体声连接线。

1. 将线缆的一端插入音频系统上的 3.5 mm AUX IN 连接器中。

2. 将另一端插入 SoundTouch® Wireless Link 上的

选项 3：模拟 要使用模拟连接，将 3.5 mm RCA 母头线连接到 3.5 mm 立体声连接线。

1. 将线的模拟端插入音频系统上的 RCA（红色和白色）连接器。

2. 将另一端插入 SoundTouch® Wireless Link 上的

2. 将另一端插入通电的交流（市电）插座中。

注意： 如果有需要可连接适于在您所在地区使用的电源适配器。16- 简体中文 SOUNDTOUCH® 应用程序设置 SoundTouch® 应用程序让您能够使用智能手机、平板或计算机设置和控制 SoundTouch®。使用此应用程序，您的智能设备就像是 SoundTouch ® Wireless Link 的

在应用程序中，您可管理 SoundTouch® 设置、添加音乐服务、搜索本地和全球 Internet 无线电台、设置和更改预设，以及传输音乐。新功能将定期添加。 注意： 如果已经为另一扬声器设置了 SoundTouch® ，则请参阅第 17 页上的“现有 SoundTouch® 用户”。 下载并安装 SoundTouch

在您的智能手机或平板电脑上，下载 Bose® SoundTouch® 应用程序。

• Apple 用户：从 App Store 下载

• Android™ 用户：从 Google Play™ 商店下载

• Amazon Kindle Fire 用户：从 Amazon Appstore 下载 按照应用程序中的说明来完成设置，包括添加扬声器至 Wi-Fi 网络、创建 SoundTouch® 帐户、添加音乐库和使用音乐服务。 在您的家庭 Wi-Fi 网络中设置好扬声器之后，即可从同一网络的任意一台智能手机或 平板电脑上控制此扬声器。 注意： 关于使用计算机进行设置的说明，请参见第 30 页。 提示： 在您的家庭 W i-Fi 网络中设置好扬声器之后，即可从同一网络的任意一台智能 手机或平板电脑上控制此扬声器。将 SoundTouch® 应用程序下载至智能设备上。 必须为所有连接扬声器的设备使用同一 SoundTouch 帐号。 SoundTouch

global.Bose.com/Support/STWL 您可以通过该网站访问用户支持中心，其中包括用户手册、文章、提示、教程、视频 库以及用户社区，您可以在其中贴出问题和回答。简体中文 - 17 现有 SOUNDTOUCH® 用户 将扬声器添加至现有帐户 如果已经在另一个扬声器上设置了 SoundTouch®，则无需再次下载 SoundTouch® 应用。

> 设置 > 添加或重新连接扬声器。 应用程序将指导您完成设置。 将扬声器连接到一个新的网络 如果您的网络信息发生变化，将扬声器添加到您的新网络。要进行这一操作，可以将

应用程序将指导您完成设置。18- 简体中文

您可以将六个预设值个性化为音乐库中最喜欢的流式传输音乐服务、电台、播放列 表、艺术家、专辑或歌曲。您可以轻触 SoundTouch ® 应用程序上的一个按钮以随时访

• 如果预设信号源为您的音乐库，请确保存储音乐库的计算机处于打开状态并与 SoundTouch® 扬声器连接至相同的网络。

Bluetooth 模式或 AUX 模式下设置预设。

2. 播放音乐时，按住应用程序中的一个预设。

注意： 有关使用 SoundTouch® 应用程序来播放预设的信息，请访问 global.Bose.com/Support/STWL

完成个性化预设后，在应用程序中按下一个预设进行播放。简体中文 - 19 BLUETOOTH

Bluetooth 的智能手机、平板电脑、计算机或其他 设备向 SoundTouch® Wireless Link 传输音乐。要从移动设备传输音乐，必须先将移动 设备连接到您的 SoundTouch® Wireless Link 进行连接。 注意： 您也可使用 SoundTouch® 应用配对移动设备。 请访问 global.Bose.com/Support/STWL

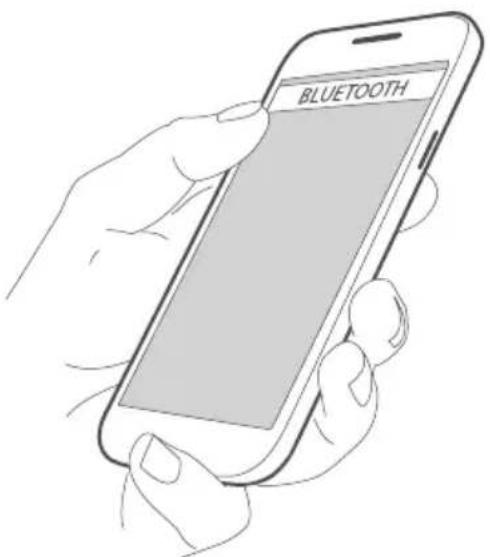

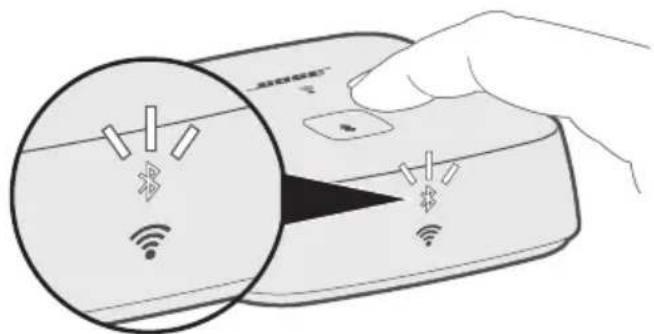

配对移动设备之前先确定 Bluetooth 指示灯慢慢地闪烁白色。

Bluetooth 菜单通常在“设置”菜单中。

3. 在移动设备列表中选择 SoundTouch® Wireless Link。

Bluetooth 指示灯闪烁稳定的白色。20- 简体中文 BLUETOOTH

关闭移动设备的 Bluetooth 功能。 按 Bluetooth 按钮 。Bluetooth 指示灯闪烁白色。您的 SoundTouch® Wireless Link 尝试重新连接最近连接的移动设备。注意： 该移动设备必须在连接范围内且电源已打开。

1. 在移动设备上，打开 Bluetooth 功能。提示： Bluetooth 菜单通常在“设置”菜单中。2. 在移动设备列表中选择 SoundTouch® Wireless Link。

Wireless Link 配对列表 您可在 SoundTouch® Wireless Link 的配对列表上保存最多八个已配对移动设备。1. 按住 10 秒，直到 Bluetooth 指示灯闪烁白色两次。2. 从您移动设备上的 Bluetooth 列表中删除您的 SoundTouch® Wireless Link。 使用 SoundTouch® 应用程序 您也可使用应用程序清空配对列表。1. 在应用程序中，选择 > 设置 > 扬声器设置并选择 SoundTouch® Wireless Link。

2. 打开 Bluetooth 菜单项并清空配对列表。简体中文 - 21

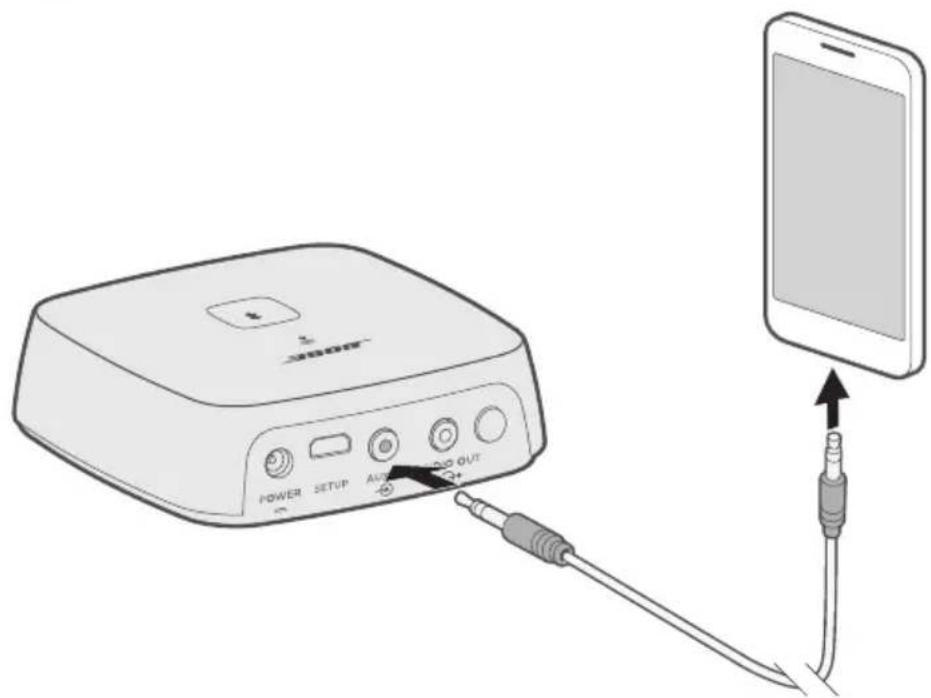

连接 AUX 连接器 可以将智能手机、平板电脑、电脑或其他类型音频设备的音频输出与扬声器的 AUX （辅助）连接器相连。AUX（辅助）连接器可插入 3.5 m m 立体声电缆插头（未提供第

1. 使用一根 3.5 mm 立体声电缆，将电缆的一端插入 SoundTouch® Wireless Link 上的

2. 将电缆的另一端插入移动设备上的 3.5 mm 连接器中。

3. 在应用中，选择位于屏幕底部的扬声器托盘。

SoundTouch® Wireless Link 现在即处于 AUX 模式。22- 简体中文

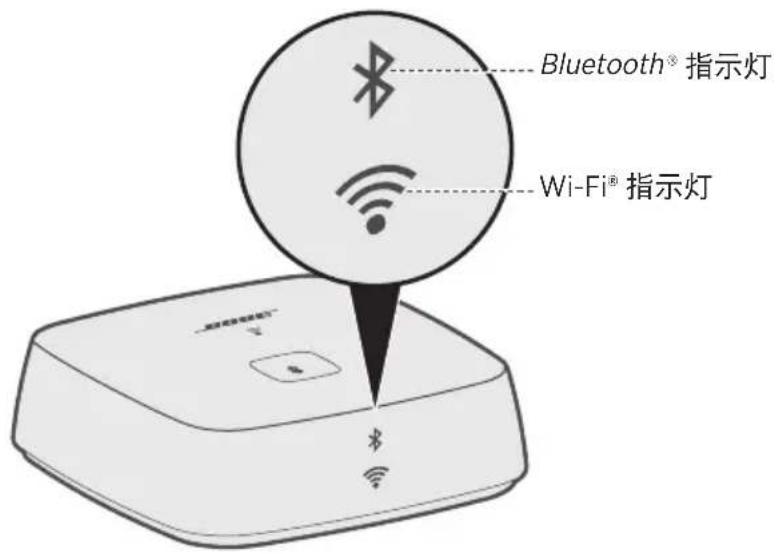

SoundTouch® Wireless Link 前侧有一系列显示系统状态的指示灯。指示灯根据系统状 态发光（请参见第 23 页）。 Wi-Fi® 指示灯 Bluetooth ® 指示灯简体中文 - 23 状态指示灯 状态指示灯 Bluetooth

缓慢闪烁白色 已准备好连接闪烁白色光 正在连接 白色光常亮 已连接 Wi-Fi

闪烁白色光 正在搜索 Wi-Fi® 网络稳定的白色（暗淡） 省电模式且已连接至 Wi-Fi 网络白色常亮（明亮） 系统已打开并连接至 Wi-Fi 网络琥珀色光常亮 系统处于设置模式琥珀色灯快速闪烁 固件错误 - 联系 Bose 客户服务处关闭 网络连接已禁用24- 简体中文

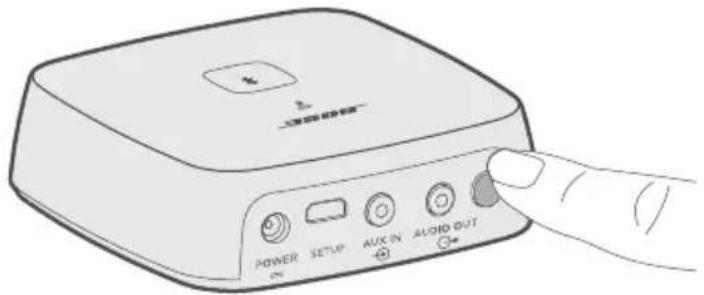

2. 当 Wi-Fi 指示灯关闭时，松开 Control 按钮。

按住 Control 按钮直到 Wi-Fi 指示灯打开（2 秒 ）。简体中文 - 25

• 切勿在 SoundTouch® Wireless Link 附近使用任何喷雾。请勿使用任何溶剂、化学品 或含酒精、氨水、研磨剂的清洁剂。

可通过 Bose 客户服务处订购更换零件或配件。 请访问 global.Bose.com/Support/STWL

您的产品享有有限保修。有关有限质保的详情，请访问：global.Bose.com/warranty。 要注册产品，请访问 global.Bose.com/register 了解有关说明。未进行注册并不影响您

输入：100-240V，50/60Hz，0.3 A（区域指定交流连接器仅用于某些接线）26- 简体中文

如果您在使用 SoundTouch® Wireless Link 时遇到问题：

• 将 SoundTouch® Wireless Link 连接到交流（市电）电源。

• 检查系统状态指示灯的状态（见第 22 页）。

• 将 SoundTouch® Wireless Link 和任何已配对设备移到远离干扰源（无线路由器、无 线电话、电视、微波炉等）的地方。

• 将 SoundTouch® Wireless Link 放置到无线路由器或移动设备的建议范围内，以确保

若无法解决问题，请参见下表了解常见问题的症状和解决方法。若仍然无法解决问题， 请联系 Bose® 客户服务处。

下表列出了常见问题的症状和可能的解决方案。

无法完成网络设置 • 选择正确的网络名称并输入密码。

• 连接设备和 SoundTouch® Wireless Link 到同一 Wi-Fi® 网络。

• 将 SoundTouch® Wireless Link 放在路由器的连接范围内。

• 开启所设置设备（移动设备或计算机）上的 Wi-Fi 。

• 如果使用电脑进行设置，请检查防火墙设置以确保 SoundTouch® 应用程序和 SoundTouch® 音乐服务器是允许的程序。

• 如果您的路由器支持 2.4GHz 和 5GHz 带宽，确保两个设备（移 动设备或计算机）和 SoundTouch® Wireless Link 连接的是同一

• 卸载应用程序，重置 SoundTouch® Wireless Link（见第 28 页），

无法连接到网络 如果网络信息已发生变化，或您想要将 SoundT ouch ® Wireless Link 连接至另一个网络，请参阅第 17 页。简体中文 - 27

• 将音频线插入 SoundTouch® Wireless Link 的

• 将音频线插入音频系统上有 Audio Input 或 Audio IN 标记而非 Audio Output 或 Audio OUT 标记的连接器。

• 如果您的 SoundT ouch® Wireless Link 在音频/视频设备（接 收器、电视等）或任何其他可能产热的设备的上方，请将 SoundTouch Wireless Link 移到其他位置。

Bluetooth 音频 • 先设置 SoundTouch® 应用程序，然后执行所有系统更新。

• 清空 SoundTouch® Wireless Link 配对列表（请参见第 20 页）。

• 请参见“声音不连贯或没有声音。” SoundTouch® Wireless Link 音频与其他 SoundT ouch®

您可能需要调整音频设置以与您的系统同步：

1. 在 SoundTouch® 应用中

> 设置 > 扬声器设置并选择 SoundTouch® Wireless Link。

3. 调整 SoundTouch® Wireless Link 的音频，使其与同一组的其他

Wireless Link 出厂复位会清除 SoundTouch® Wireless Link 的所有音频源和网络设置，并将其恢复为

除非您再次使用相同的帐户设置系统，否则虽然您的 SoundTouch

在，但是不会与 SoundTouch® Wireless Link 关联。

2. 重新连接电源线时按住 Control 按钮。

3. Wi-Fi® 指示灯发出稳定琥珀色时释放 Control 按钮。

提起适配器并将其关闭。 您的适配器可能有一个释放片。 向上按该翼片释放。简体中文 - 29

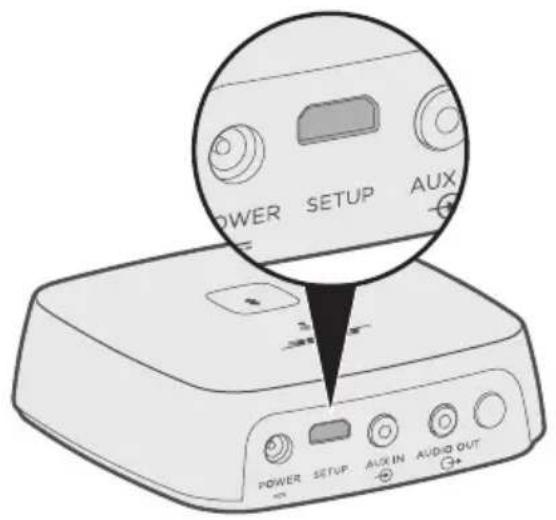

SETUP（安装）连接器 连接器仅供检修和计算机安装使用（见第 30 页）。除非另有说明，否则请 勿在此连接器中插入任何线缆。30- 简体中文

Wireless Link 除智能手机或平板电脑之外还可以使用计算机来设置 SoundTouch® Wireless Link。

• 将 SoundTouch® Wireless Link 放在计算机旁。

• 确保计算机已连接到 Wi-Fi® 网络。

• 准备一根 USB A 到 USB Micro B 电缆（未提供）。

B A 到 USB Micro B 线缆。您也可以在当地电器商店购 买此线缆。如果您没有此电缆，请联系 Bose® 客户服务处获取此部件。请参阅包

• SoundT ouch® Wireless Link 后侧的 USB 连接器仅用于设置计算机。该 USB 连接器 不能用于为智能手机、平板、类似设备或 SoundTouch® Wireless Link 本身充电。

在设置期间，应用程序提示您用 USB 电缆将计算机与 SoundTouch® Wireless Link 临时 相连。在应用程序指示您连接电缆之前切勿连接 USB 电缆。

2. 在您的计算机上，打开浏览器并转到：

global.Bose.com/Support/STWL 提示： 使用存储了音乐库的计算机。

3. 下载并运行 SoundTouch® 应用程序。

Wireless Link 移到其永久性位置。简体中文 - 312- 繁體中文

請閱讀並保管好所有安全、安全性和使用指示。 Bose Corporation 在此聲明本產品嚴格遵守 2014/53/EU 指令和其他所有適用於歐盟指令要求中的 基本要求和其他相關規定。您可以從以下位置找到完整的符合聲明：www.Bose.com/compliance

7. 請勿將其安裝在任何熱源旁，例如暖氣片、熱調節裝置、火爐或可產生熱量的其他設備（包

8. 在雷雨天氣或者如果長時間不使用，請拔下裝置插頭。

9. 任何維修事宜均請向合格的人員諮詢。如果本裝置有任何損壞，均需進行維修，例如電源線

或插頭受損；液體濺入或物體落入裝置內；本裝置受淋或受潮、不能正常工作或跌落。 此符號表示產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。 此符號表示本指南中提供了重要的操作和維護說明。

• 為減少著火或電擊的危險，請勿使本產品受淋或受潮。

• 本產品不得受液體淋濺或噴灑，不得將裝有液體的物體（如花瓶等）置於本產品上或本產品附近。

• 保持產品遠離火源和熱源。請勿將明火火源（如點燃的蠟燭）置於本產品上或靠近本產品。

• 如果將電源插頭或裝置聯結器作為斷路裝置，則斷路裝置應保持可隨時還原工作的狀態。

注意：本設備已經過測試，符合 FCC 規則第 15 部分有關 B 類數位裝置的各項限制。這些限制性規 定旨在防範安裝在住宅中的裝置產生有害干擾。本裝置產生、使用並可能發散無線射頻能量，如 果不按照指示安裝和使用，則可能會對無線電通訊造成有害干擾。然而，按照指示安裝並不能保 證某些安裝不會發生干擾。如果本裝置確實對無線電或電視接收造成有害干擾（可透過關閉和開 啟本裝置來確定），使用者可嘗試採取以下一種或多種措施來糾正干擾：

• 將本裝置和接收器電源線插入不同線路上的插座中。

• 請諮詢經銷商或有經驗的無線電/電視技術人員以獲得協助。 未經 Bose Corporation 明確批准，擅自變更或修改本裝置會使使用者操作本裝置的權利失效。

本裝置符合 FCC 規則第 15 部分規定和加拿大 ISED 免許可證 RSS 標準。本裝置工作時應滿足下列兩

種情形：(1) 本裝置不會造成有害干擾；(2) 本裝置必須承受任何接收到的干擾，包括可能造成裝

本裝置符合為公眾闡明的 FCC 和加拿大 ISED 輻射限制。您在安裝和操作本裝置時，身體應距離輻 射體至少 20 cm。本發射器不能與其他天線或發射器位於同一地點或同時運行。 本裝置運行於 5150 - 5250 Mhz 且只能在室內使用，以降低可能對同通道行動衛星系統的有害干擾。 W52/W53 僅限室內 根據能源相關產品的生態設計要求指令（2009/125/EC），本產品符合下列規範或文件：條例 (EC) 1275/2008 號根據條例 (EU) 801/2013 號修訂。

在 230V/50Hz 輸入的情況下，指定電源模式

20 分鐘 在 230V/50Hz 輸入的情況下，若所有有線網 路連接埠已連接且所有無線網路連接埠已

所有網路將啟用待命模式。 Wi-Fi 和 Bluetooth ：透過按住裝置背面上的「控制」按鈕直 至 Wi-Fi® 和 Blue tooth® 指示燈熄滅即可取消啟動。按下「控 制」按鈕即可啟動。4- 繁體中文

外接電源供應器技術資訊 根據能源相關產品的生態設計要求指令（2009/125/EC），本產品隨附的外接電源供應器符合下列規 範或文件：委員會法規 (EU) 2019/1782 製造商 Bose Products B.V. 商業註冊號碼 36037901

工作頻帶 2400 至 2483.5 MHz、5150 至 5350 MHz 和 5470 至 5725 MHz。 最大傳輸功率低於 20 dBm EIRP。 最大傳輸功率低於監管限制，因此無需 SAR 測試或根據適用法規豁免。 此裝置在下表中列出的所有歐盟成員國中運行於 5150 至 5350 MHz 頻率範圍時，僅限室內使用。 比利時 丹麥 愛爾蘭 英國 法國 賽普勒斯 斯諾伐克 匈牙利 奧地利 瑞典 保加利亞 德國 葡萄牙 薩爾瓦多 克羅地亞 拉脫維亞 立陶宛 馬爾他 波蘭 捷克 愛沙尼亞 芬蘭 西班牙 義大利 羅馬尼亞 盧森堡 荷蘭 塞拉里昂 此符號表示本產品不得作為生活垃圾丟棄，必須送至相關回收部門循環利用。適當的處理 和回收有助於保護自然資源、人類健康以及自然環境。想了解更多有關本產品的處理和回 收資訊，請與當地民政部門、廢棄物處理服務機構或售出本產品的商店連絡。繁體中文 - 5

鉛 (Pb) 汞 (Hg) 鎘 (Cd) 六價鉻 (CR(VI)) 多溴化聯苯 (PBB) 多溴二苯醚 (PBDE) 列印電路板 X O O O O O 金屬零件 X O O O O O 塑膠零件 O O O O O O 連接線 X O O O O O 此表格符合 SJ/T 11364 條款。 O： 表示此零件中所有同類物質包含的有毒或有害物質低於 GB/T 2 6572 中的限定要求。 X： 表示此零件使用的同類物質中至少有一種包含的有毒或有害物質高於 GB/T 26572 中

生產日期：序號中第八位數字表示生產年份；「0」表示 2010 年或 2020 年。 中國進口商：Bose 電子（上海）有限公司，中國（上海）自由貿易試驗區，日櫻北路 353 號，9 號 廠房 C 部 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號，9F-A1 電話：+886-2-2514 7676 墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000México, D.F。電話：+5255 (5202) 35456- 繁體中文

本產品能夠接收來自 Bose 的自動安全性更新。要接收自動安全性更新，您必須完成 SoundTouch® App 中的產品設定流程並將產品連接至網際網路。如果您沒有完成設定流程， 您需要自行安裝 Bose 屆時提供的安全性更新。

您可以透過配接器隨附的第三方套裝軟體中的 SoundTouch® 應用或使用產品的 IP 位址來查看授權揭露。 SoundTouch® 應用

1. 請使用下列方法之一獲得產品的 IP 位址：

• SoundTouch® 應用：在應用中，選取

> 設定 > 關於。選取配接器以檢視 IP 位址。

• 無線路由器：請參閱路由器的使用者指南，了解詳細資訊。

2. 在連接到無線網路的裝置上，開啟一個瀏覽器視窗。

3. 移至 <IP address>/licenses.pdf 以檢視適用的授權揭露和 EULA。

Amazon 和所有相關徽標是 Amazon, Inc. 或其關係企業的商標。 Apple 和 Apple 徽標是 Apple Inc. 在美國及其他國家/地區的註冊商標。App Store 是 Apple Inc. 的服務標記。 Bluetooth ® 文字標記和徽標是由 Bluetooth SIG, Inc. 所擁有的註冊商標，Bose Corporation 對上述標記的任 何使用都遵守許可規定。 Google Play 是 Google LLC 的商標。 本產品包含 iHeartRadio 服務。iHeartRadio 是 iHeartMedia, Inc. 的注冊商標。 此產品受 Microsoft 特定智慧財產權的保護。未經微軟授權，禁止超出此產品的範圍之外使用或傳

本產品採用了 Spotify 軟體，所需第三方授權請見：www.spotify.com/connect/third-party-licenses Spotify 是 Spotify AB 的註冊商標。 SoundTouch 和無線符號設計是 Bose Corporation 在美國和其他國家/地區的注冊商標。 Wi-Fi 是 Wi-Fi Alliance® 的註冊商標。 Bose 公司總部：1-877-230-5639 ©2020 Bose Corporation。未經事先書面許可，不得複製、修改、發行或以其他方式使用本資料的任 何部分。繁體中文 - 7

將 SoundTouch® Wireless Link 連接到音訊系統

SoundTouch® 應用程式設定 下載並安裝 SoundTouch® 應用程式

現有 SoundTouch® 使用者 將揚聲器新增至現有帳戶

使用電腦設定 SoundTouch® Wireless Link

請確認包裝箱中內含以下部件： Bose® SoundTouch® Wireless Link 配接器 電源供應 光纖與迷你光纜的連接 3.5 公釐立體聲連接線 3.5 公釐母對 RCA 連接線 交流電源配接器（僅在特定地區提供） 注意： 如果產品部分損壞，請勿使用。請連絡 Bose 授權經銷商或 Bose 客戶服務處。 請造訪 global.Bose.com/Support/STWL10- 繁體中文

• 將您的 SoundTouch® Wireless Link 放在橡膠底座上並置於穩定的水平表面。

• 切勿將您的 SoundTouch® Wireless Link 放在音訊/視訊設備上方（接收器、電視等）， 或者任何其他可能產生熱量的物體上方。這些物體產生的熱可能會影響系統效能。

• 切勿將任何物體置於 SoundTouch® Wireless Link 上方。

• 確保附近有交流（市電）插座。繁體中文 - 11

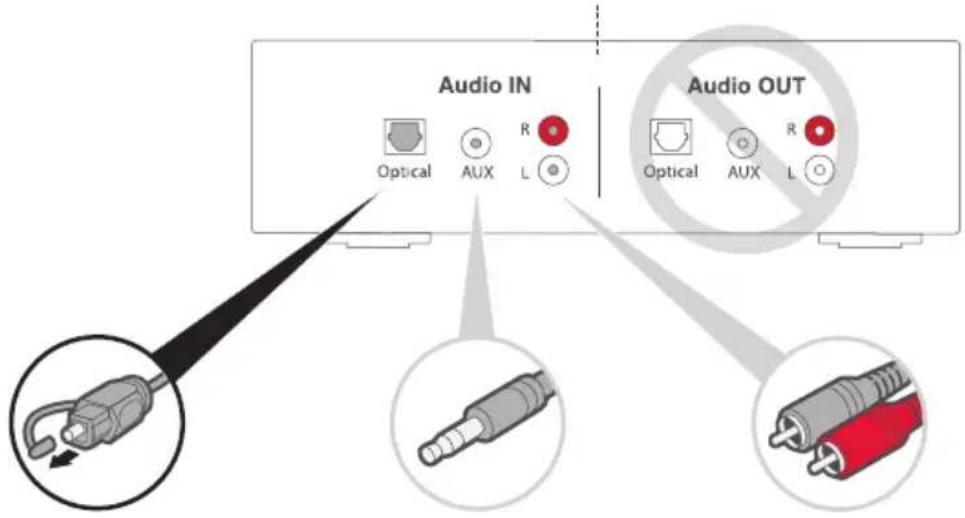

使用三種線纜選項之一將 SoundTouch® Wireless Link 連接到音訊系統。 光纖與迷你光纜的連接是首選連接方法。 注意： 您的產品自帶三根連接線。只能使用一根連接線。 選項 1：

選項 2： AUX 如果沒有光纖連接器，使用

如果沒有光纖或 AUX 連接 器，使用 3.5 mm RCA 母頭線 和 3.5 mm 立體聲連接線。 您的音訊系統連接器面板可能不像如圖所示。 查看連接器的形狀或顏色。12- 繁體中文

Wireless Link 連接到音訊系統 連接音訊系統之後，將音訊連接線的另一端連接到 SoundTouch® Wireless Link。 注意： 只能使用一根連接線。 選項 1：光纖 光纖與迷你光纜的連接是連接系統的首選。 注意： 確保您已清除光纖兩端的保護蓋。如插入插頭時定位不正確，則會損壞插頭和/

1. 將線纜的光纖端插入音訊系統上的光纖 IN 連接器中。

2. 將另一端插入 SoundTouch® Wireless Link 上的

選項 2：AUX 要使用 AUX 連接，請使用 3.5 mm 立體聲連接線。

1. 將線纜的一端插入音訊系統上的 3.5 mm AUX IN 連接器中。

2. 將另一端插入 SoundTouch® Wireless Link 上的

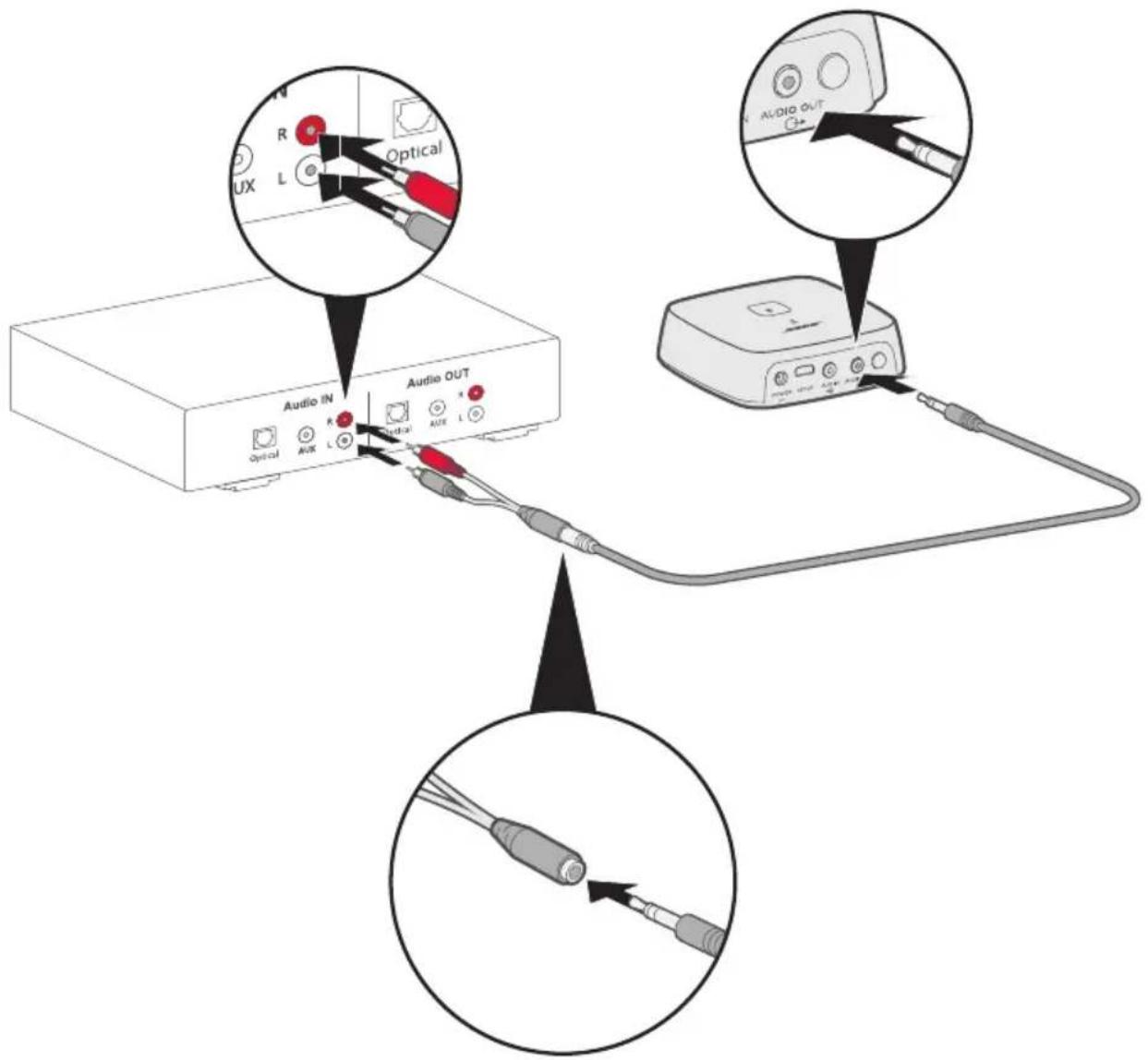

選項 3：類比 要使用類比連接，將 3.5 mm RCA 母頭線連接到 3.5 mm 立體聲連接線。

1. 將線的類比端插入音訊系統上的 RCA（紅色和白色）連接器。

2. 將另一端插入 SoundTouch® Wireless Link 上的

2. 將另一端插入通電的交流（市電）插座中。

注意： 如果有需要可連接適於在您所在地區使用的交流電源配接器。16- 繁體中文 SOUNDTOUCH® 應用程式設定 SoundTouch® 應用程式讓您能夠使用智慧型手機、平板電腦或電腦設定和控制 SoundTouch®。使用此應用程式，您的智慧型裝置就像是 SoundTouch® Wireless Link

在應用程式中，您可管理 SoundTouch ® 設定、新增音樂服務、搜尋本地和全域網際網 路廣播電台、設定和變更預設，以及串流音樂。新功能將定期新增。 注意： 如果已經為另一揚聲器設定了 SoundTouch ®，則請參閱第 17 頁上的「現有 SoundTouch® 使用者」。 下載並安裝 SoundTouch

在您的智慧型手機或平板電腦上，下載 Bose® SoundTouch® 應用程式。

• Apple 使用者：從 App Store 下載

• Android™ 使用者：從 Google Play™ 商店下載

• Amazon Kindle Fire 使用者：從 Amazon Appstore 下載 按照應用程式中的說明來完成設定，包括將揚聲器新增至 Wi-Fi 網 路、建 立 SoundTouch® 帳戶、新增音樂庫和使用音樂服務。 在您的家庭 Wi-Fi 網路中設定好揚聲器之後，即可從同一網路的任意一台智慧型手機 或平板電腦上控制此揚聲器。 注意： 關於使用電腦執行設定的說明，請參見第 30 頁。 提示： 在您的家庭 W i-Fi 網路中設定好揚聲器之後，即可從同一網路的任意一台智慧 型手機或平板電腦上控制此揚聲器。下載 SoundTouch ® 應用程式至智慧型裝置 上。必須為所有連接揚聲器的裝置使用同一 SoundTouch 帳戶。 SoundTouch

global.Bose.com/Support/STWL 您可以透過該網站造訪使用者支援中心，其中包括使用者手冊、文章、提示、教程、 視訊庫以及使用者社區，您可以在其中貼出問題和回答。繁體中文 - 17 現有 SOUNDTOUCH® 使用者 將揚聲器新增至現有帳戶 如果已經在另一個揚聲器上設定了 SoundTouch®，則無需再次下載 SoundTouch® 應用

> 設定 > 新增或重新連接揚聲器。 應用程式將幫助您完成設定。 將揚聲器連接到一個新的網路 如果您的網路資訊變更，將揚聲器新增到您的新網路。要執行這一操作，可以將揚聲

應用程式將幫助您完成設定。18- 繁體中文

您可以將六個預設值個人化為音樂庫中最喜歡的串流音樂服務、電台、播放清單、藝 術家、專輯或歌曲。您可以輕觸一下 SoundTouch ® 應用程式上的一個按鈕以隨時存取

• 如果預設音訊源為您的音樂庫，請確保存儲音樂庫的電腦處於開啟狀態並與 SoundTouch® 揚聲器連接至相同的網路。

Bluetooth 模式或 AUX 模式下設定預設。

2. 播放音樂時，按住應用中的一個預設。

注意： 有關使用 SoundTouch® 應用程式來播放預設的資訊，請造訪 global.Bose.com/Support/STWL

完成個人化預設後，在應用中按下一個預設進行播放。繁體中文 - 19 BLUETOOTH

Bluetooth 的智慧型手機、平板電腦、電腦或其他 裝置向 SoundTouch® Wireless Link 傳輸音樂。要從行動裝置傳輸音樂，必須先將行動 裝置連接至您的 SoundTouch® Wireless Link。 注意： 您也可使用 SoundTouch® 應用程式配對行動裝置。請造訪： 請造訪 global.Bose.com/Support/STWL

Bluetooth 功能表通常在「設定」功能表中。

3. 在行動裝置清單中選取 SoundTouch® Wireless Link。

關閉行動裝置的 Bluetooth 功能。 按 Bluetooth 按鈕 。Bluetooth 指示燈閃爍白色光。您的 SoundTouch® Wireless Link 嘗試重新連接最近連接的行動裝置。注意： 該行動裝置必須在連接範圍內且電源已打開。

1. 在行動裝置上，打開 Bluetooth 功能。提示： Bluetooth 功能表通常在「設定」功能表中。2. 在行動裝置清單中選取 SoundTouch® Wireless Link。

Wireless Link 配對清單 您可在 SoundTouch® Wireless Link 的配對清單上儲存最多八個已配對行動裝置。1. 按住 10 秒，直到 Bluetooth 指示燈閃爍白色光兩次。2. 從您行動裝置上的 Bluetooth 清單中刪除您的 SoundTouch® Wireless Link。 使用 SoundTouch® 應用程式 您也可使用應用程式清空配對清單。1. 在應用程式中，選取 > 設定 > 揚聲器設定並選取 SoundTouch® Wireless Link。

2. 開啟 Bluetooth 功能表項目並清空配對清單。繁體中文 - 21

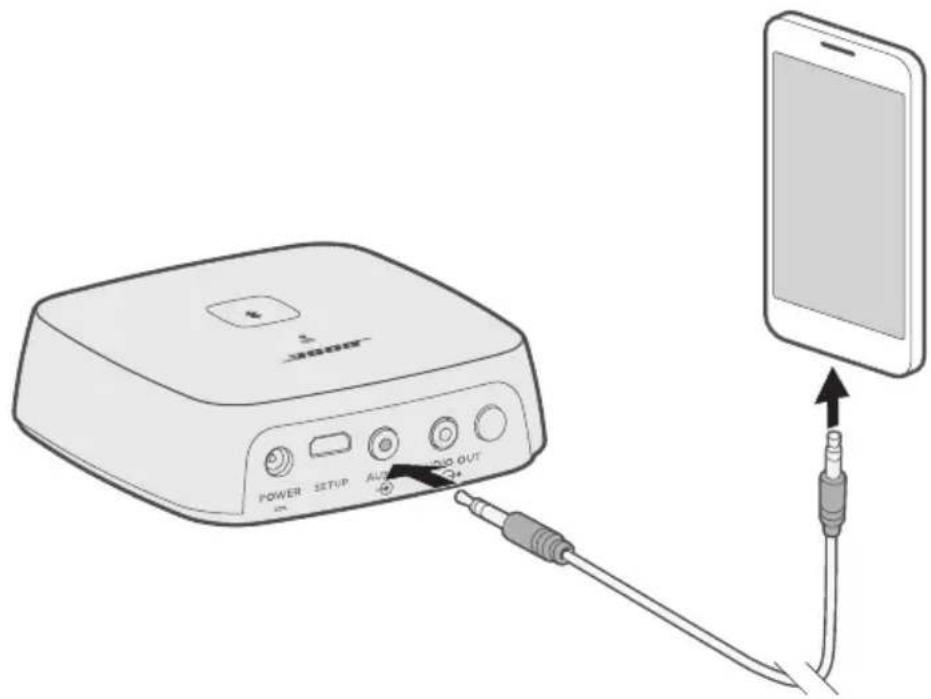

連接 AUX 連接器 可以將智慧型手機、平板電腦、電腦或其他類型音訊裝置的音訊輸出與揚聲器的 AUX （輔助）連接器相連。AU X 連接器可插入 3.5 mm 立體聲連接線插頭（未隨附第二根線）。

1. 使用一根 3.5 mm 立體聲連接線，將線的一端插入 SoundTouch® Wireless Link 上的

2. 將連接線的另一端插入裝置上的 3.5 mm 連接器中。

3. 在應用程式中，選取位於螢幕底部的揚聲器託盤。

SoundTouch® Wireless Link 現在即處於 AUX 模式。22- 繁體中文

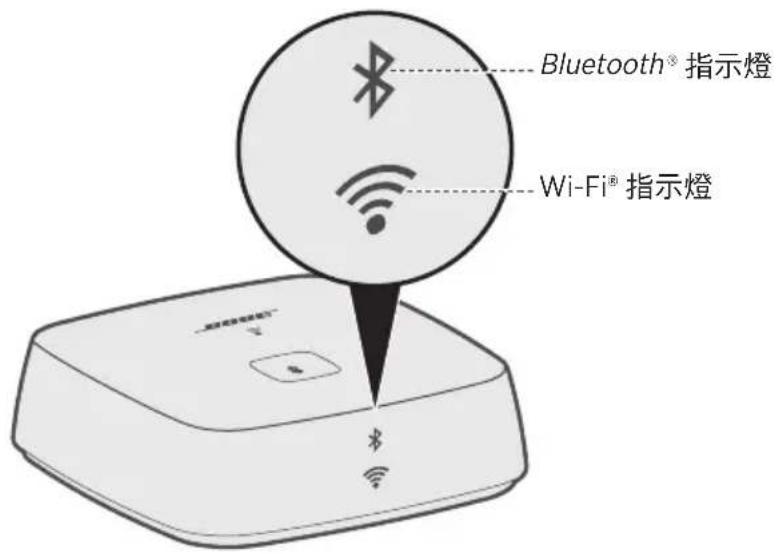

SoundTouch® Wireless Link 前側有一系列顯示系統狀態的指示燈。指示燈根據系統狀 態發光（請參見第 23 頁）。 Wi-Fi® 指示燈 Bluetooth ® 指示燈繁體中文 - 23 狀態指示燈 狀態指示燈 Bluetooth

緩慢閃爍白色光 準備連接閃爍的白色光 正在連接 白色光恆亮 已連接 Wi-Fi

閃爍的白色光 正在搜尋 Wi-Fi® 網路穩定的白色（暗淡） 省電模式且已連接至 Wi-Fi 網路白色恆亮（明亮） 系統已打開並連接至 Wi-Fi 網路琥珀色光恆亮 系統處於設定模式琥珀色燈快速閃爍 韌體錯誤 - 連絡 Bose 客戶服務處關閉 網路連接已停用24- 繁體中文

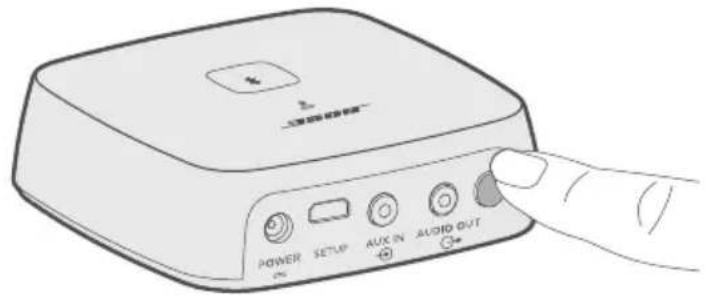

1. 按住 Control 按鈕（8 — 10 秒 ）。

2. 當 Wi-Fi 指示燈關閉時，鬆開 Control 按鈕。

重新啟用 Wi-Fi® 還會重新啟用 Bluetooth

按住 Control 按鈕直到 Wi-Fi 指示燈打開（2 秒 ）。繁體中文 - 25

• 切勿在 SoundTouch® Wireless Link 附近使用任何噴霧。請勿使用任何溶劑、化學品 或含酒精、氨水、研磨劑的清潔劑。

可透過 Bose 客戶服務處訂購更換零件和配件。 請造訪 global.Bose.com/Support/STWL

產品受有限保固保護。請造訪我們的網站：global.Bose.com/warranty，了解有限保固

要註冊產品，請造訪 global.Bose.com/register，了解相關指示。未執行註冊並不影響

輸入：100-240V，50/60Hz，0.3 A（區域指定的輸入連接器僅用於某些接線）26- 繁體中文

如果您在使用 SoundTouch® Wireless Link 時遇到問題：

• 檢查系統狀態指示燈的狀態（請參見第 22 頁）。

• 將 SoundTouch® Wireless Link 和任何已配對系統移到遠離干擾源（無線路由器、無 線電話、電視、微波爐等）的地方。

• 將 SoundTouch® Wireless Link 放置到無線路由器或行動裝置的建議範圍內，以確保

若無法解決問題，請參見下表了解常見問題的症狀和解決方法。若仍然無法解決問 題，請連絡 Bose® 客戶服務處。

下表列出了常見問題的症狀和可能的解決方案。

無法完成網路設定 • 選取正確的網路名稱並輸入密碼。

• 將該裝置和 SoundTouch® Wireless Link 連接到同一 Wi-Fi® 網路。

• 將 SoundTouch® Wireless Link 放在路由器的連接範圍內。

• 開啟所設定裝置（手機或電腦）上的 Wi-Fi 。

• 如果使用電腦進行設定，請檢查防火牆設定以確保 SoundTouch® 應用程式和 SoundTouch® 音樂伺服器是允許的程式。

• 重設 SoundTouch® Wireless Link（見第 28 頁）。

• 如果您的路由器支援 2. 4GHz 和 5GHz 頻寬，確保兩個裝置（行 動裝置或電腦）和 SoundTouch® Wireless Link 連接的是同一頻寬。

• 卸載應用程式，重設 SoundT ouch ® Wireless Link（見第 28 頁），

無法連接到網路 如果網路已變更，或您想要將 SoundTouch® Wireless Link 連接至 另一個網路，請參閱第 17 頁。繁體中文 - 27

• 將音訊線插入 SoundTouch® Wireless Link 的

• 將音訊線插入音訊系統上有 Audio Input 或 Audio IN 標記而非 Audio Output 或 Audio OUT 標記的連接器。

• 如果您的 SoundT ouch® Wireless Link 在音訊/視訊設備（接 收器、電視等）或任何其他可能產熱的設備的上方，請將 SoundTouch Wireless Link 移到其他位置。

Bluetooth 音訊 • 先設定 SoundTouch® 應用，然後執行所有系統更新。

• 清空 SoundTouch® Wireless Link 配對清單（請參見第 20 頁）。

• 請參見「間歇性播放或無音訊」。 SoundTouch® Wireless Link 音訊與其他 SoundT ouch®

1. 在 SoundTouch® 應用中

ouch® Wireless Link 的音訊，使其與同一組的其他 系統同步播放。28- 繁體中文

Wireless Link 原廠重設會清除 SoundTouch® Wireless Link 的所有音訊源和網路設定，並將其恢復為

除非您再次使用相同的帳戶設定系統，否則雖然您的 SoundTouch®

在，但是不會與 SoundTouch® Wireless Link 關聯。

2. 重新連接電源線時按住 Control 按鈕。

3. Wi-Fi 指示燈發出穩定琥珀色時釋放 Control 按鈕。

提起配接器並將其關閉。 您的適配器可能有一個釋放片。 向上按該翼片釋放。繁體中文 - 29

SETUP（安裝）連接器 連接器僅供檢修和電腦安裝使用（見第 30 頁）。除非另有說明，否則請勿 在此連接器中插入任何線纜。30- 繁體中文

Wireless Link 除智慧型手機或平板電腦之外還可以使用電腦來設定您的 SoundTouch® Wireless Link。

• 將 SoundTouch® Wireless Link 放在電腦旁。

• 準備一根 USB A 到 USB Micro B 連接線（未隨附）。

B A 到 USB Micro B 連接線。您也可以在當地電器商店 購買此連接線。若您沒有此連接線，請聯絡 Bose® 客戶服務處獲取此部件。

• SoundTouch® Wireless Link 後側的 USB 連接器僅用於設定電腦。該 USB 連接器不 能用於為智慧型手機、平板電腦、類似裝置或 S

在設定時，應用程式提示您將電腦的 USB 連接線臨時連接至無線配接器。在應用程式 提示您連接連接線之前，不要連接 USB 連接線。

global.Bose.com/Support/STWL 提示： 使用存儲了音樂庫的電腦。

3. 下載並運行 SoundTouch® 應用程式。

4. 設定完成後，從電腦和 SoundT
