MANUAL DE UTILIZADOR SoundTouch Wireless Link BOSE

CUIDADO Y MANTENIMIENTO

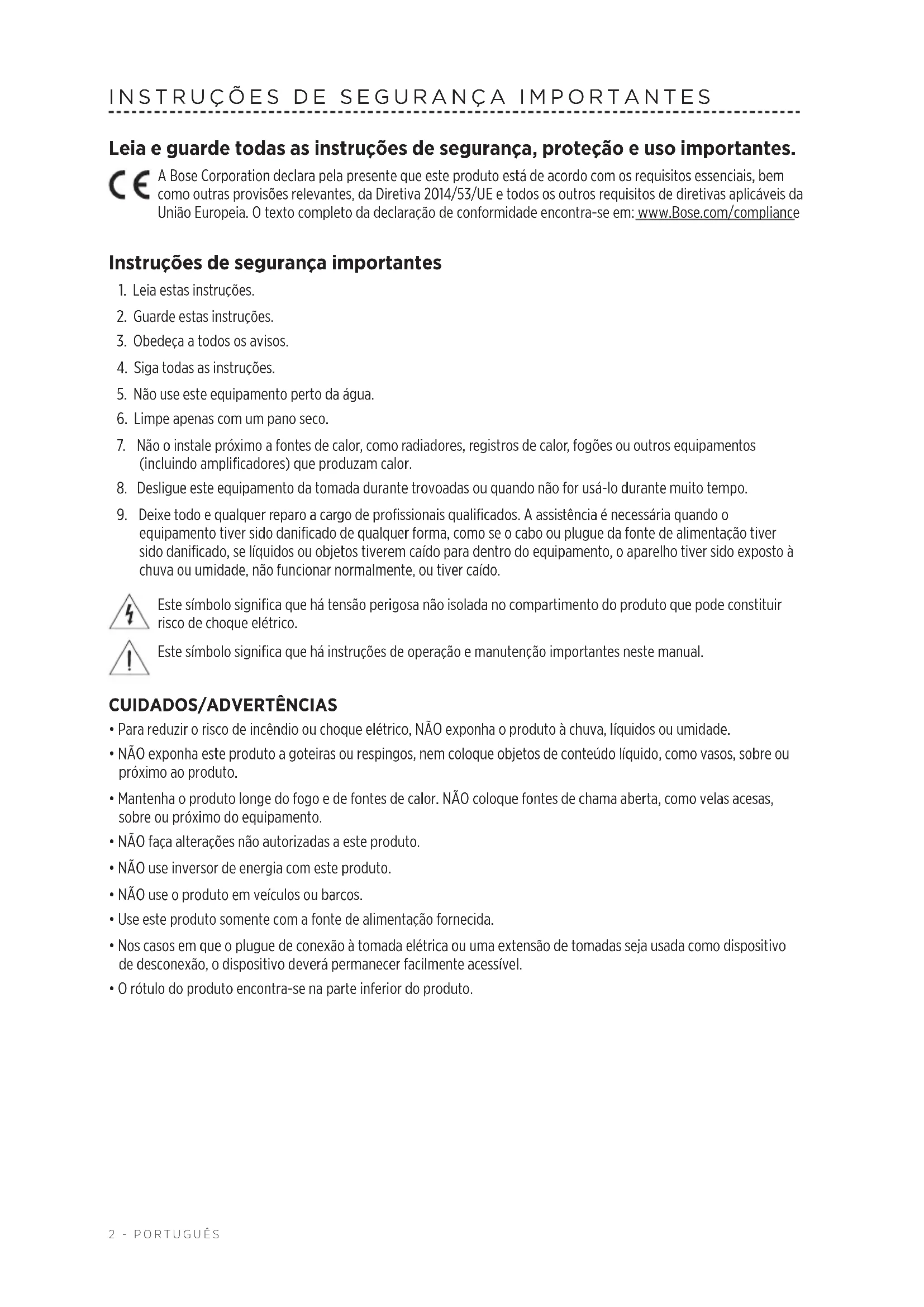

Leia e guarde todas as instruções de segurança, proteção e uso importantes. A Bose Corporation declara pela presente que este produto está de acordo com os requisitos essenciais, bem como outras provisões relevantes, da Diretiva 2014/53/UE e todos os outros requisitos de diretivas aplicáveis da União Europeia. O texto completo da declaração de conformidade encontra-se em: www.Bose.com/compliance Instruções de segurança importantes

1. Leia estas instruções.

2. Guarde estas instruções.

3. Obedeça a todos os avisos.

4. Siga todas as instruções.

5. Não use este equipamento perto da água.

6. Limpe apenas com um pano seco.

7. Não o instale próximo a fontes de calor, como radiadores, registros de calor, fogões ou outros equipamentos

(incluindo amplificadores) que produzam calor.

8. Desligue este equipamento da tomada durante trovoadas ou quando não for usá-lo durante muito tempo.

9. Deixe todo e qualquer reparo a cargo de profissionais qualificados. A assistência é necessária quando o

equipamento tiver sido danificado de qualquer forma, como se o cabo ou plugue da fonte de alimentação tiver sido danificado, se líquidos ou objetos tiverem caído para dentro do equipamento, o aparelho tiver sido exposto à chuva ou umidade, não funcionar normalmente, ou tiver caído. Este símbolo significa que há tensão perigosa não isolada no compartimento do produto que pode constituir risco de choque elétrico. Este símbolo significa que há instruções de operação e manutenção importantes neste manual.

CUIDADOS/ADVERTÊNCIAS

• Para reduzir o risco de incêndio ou choque elétrico, NÃO exponha o produto à chuva, líquidos ou umidade.

• NÃO exponha este produto a goteiras ou respingos, nem coloque objetos de conteúdo líquido, como vasos, sobre ou próximo ao produto.

• Mantenha o produto longe do fogo e de fontes de calor. NÃO coloque fontes de chama aberta, como velas acesas, sobre ou próximo do equipamento.

• NÃO faça alterações não autorizadas a este produto.

• NÃO use inversor de energia com este produto.

• NÃO use o produto em veículos ou barcos.

• Use este produto somente com a fonte de alimentação fornecida.

• Nos casos em que o plugue de conexão à tomada elétrica ou uma extensão de tomadas seja usada como dispositivo de desconexão, o dispositivo deverá permanecer facilmente acessível.

• O rótulo do produto encontra-se na parte inferior do produto.PORTUGUÊS - 3

INFORMAÇÕES REGULAMENTARES

NOTA: Este equipamento foi testado e considerado em conformidade com os limites para dispositivos digitais da classe B, de acordo com a Parte 15 das normas da FCC. Esses limites são determinados para garantir uma proteção razoável contra interferências prejudiciais em instalações residenciais. Este equipamento gera, usa e pode emitir energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, poderá causar interferência prejudicial às comunicações de rádio. Porém, não há garantias de que não haverá interferência em determinada instalação. Se este equipamento causar interferência prejudicial à recepção dos sinais de rádio ou televisão, o que poderá ser determinado desligando e religando este equipamento, recomendamos que o usuário tente corrigir a interferência recorrendo a uma ou mais das seguintes medidas:

• Mude a orientação ou posição da antena receptora.

• Aumente a distância entre o equipamento e o receptor.

• Conecte o equipamento a uma tomada de um circuito diferente daquele ao qual o receptor está conectado.

• Consulte o revendedor ou um técnico especialista em rádio/TV para obter ajuda. Alterações ou modificações não expressamente aprovadas pela Bose Corporation poderão anular a autoridade do usuário para usar este equipamento. Este dispositivo está de acordo com a parte 15 do regulamento da FCC e com os padrões de RSS isentos de licença da ISED Canada. O funcionamento está sujeito a estas duas condições: (1) Este equipamento não pode causar interferência prejudicial, e (2) este equipamento deve aceitar qualquer interferência recebida, incluindo interferência que possa causar funcionamento indesejado. Este dispositivo está de acordo com os limites de exposição de radiação que a FCC e a ISED Canada estabeleceram para a população geral. Este equipamento deve ser instalado e operado com uma distância mínima de 20 cm entre o transmissor e o seu corpo. Este transmissor não deve estar no mesmo local que, ou funcionando em conjunto com, qualquer outra antena ou transmissor. Este dispositivo, para funcionar na faixa de frequência de 5150 a 5250 MHz, é apenas para uso em ambientes internos para reduzir o potencial de interferência prejudicial a sistemas satélite móveis co-canal. W52/W53 somente para ambientes internos O produto, de acordo com a Diretiva de Requisitos de Ecodesign para Produtos Relacionados à Energia 2009/125/CE, está em conformidade com as normas ou documentos a seguir: Regulamento (CE) Nº 1275/2008, conforme corrigido pelo Regulamento (UE) Nº 801/2013. Informações de estado de energia necessárias Modos de energia Espera Espera em rede O consumo de energia no modo especificado, em uma entrada de 230 V/50 Hz ≤ 0,5 W Wi-Fi®: ≤ 2,0 W Bluetooth®: ≤ 2,0 W Tempo após o qual o equipamento entra automaticamente no modo ≤ 2 horas ≤ 20 minutos Consumo de energia no modo de espera em rede se todas as portas de rede com fio estiverem conectadas e todas as portas de rede sem fio estiverem ativadas, em uma entrada de 230 V/50 Hz N/A ≤ 2,0 W Procedimentos de desativação/ativação da porta de rede. A desativação de todas as redes ativará o modo de espera. Wi-Fi e Bluetooth: Desative pressionando o botão Control por alguns segundos na parte traseira da unidade até os indicadores de Wi-Fi® ae Bluetooth® se apagarem. Ative pressionando o botão Control. Informações técnicas sobre a fonte de alimentação externa A fonte de alimentação externa fornecida com o produto, de acordo com a Diretiva de Requisitos de Ecodesign para Produtos Relacionados à Energia 2009/125/CE, está em conformidade com a(s) norma(s) ou o(s) documento(s) aseguir: Regulamento da Comissão (UE) 2019/1782.4 - PORTUGUÊS

INFORMAÇÕES REGULAMENTARES

Fabricante Bose Products B.V. Número de registro comercial 36037901 Endereço Gorslaan 60 1441 RG Purmerend The Netherlands Identificador do modelo AFD5V-1C-DC-WD Tensão de entrada 100 V-240 V Frequência CA de entrada 50 Hz/60 Hz Tensão de saída 5V CC Corrente de saída 1 A Potência de saída 5 W Eficiência ativa média 74,8% Eficiência com pouca carga (10%) 68,4% Consumo de energia sem carga 0,06W Para a Europa: Faixas de frequência de funcionamento de 2400 a 2483.5 MHz, de 5150 a 5350 MHz e de 5470 a 5725 MHz. Potência de transmissão máxima inferior a 20 dBm EIRP. A potência de transmissão máxima deve ser inferior aos limites regulamentados de forma que o teste SAR não seja necessário e isento de acordo com os regulamentos aplicáveis. Este dispositivo é restrito ao uso em ambientes internos quando em funcionamento na faixa de frequência de 5150 a 5350 MHz em todos os Estados Membros da União Europeia listados na tabela. BE DK IE UK FR CY SK HU AT SE BG DE PT EL HR LV LT MT PL CZ EE FI ES IT RO LU NL SI Este símbolo indica que o produto não deve ser descartado com o lixo doméstico e deve ser entregue em um local de coleta apropriado para reciclagem. O descarte adequado e a reciclagem ajudam a proteger os recursos naturais, a saúde humana e o meio ambiente. Para obter mais informações sobre o descarte e a reciclagem deste produto, entre em contato com a prefeitura, o serviço de descarte, o serviço de coleta de lixo do local ou a loja onde você comprou este produto.PORTUGUÊS - 5

INFORMAÇÕES REGULAMENTARES

Tabela de restrição de substâncias perigosas da China Nomes e conteúdo de substâncias ou elementos tóxicos ou perigosos Substâncias e elementos tóxicos ou perigosos Nome da peça Chumbo (Pb) Mercúrio (Hg) Cádmio (Cd) Hexavalente (CR(VI)) Bifenilos polibromados (PBB) Éter difenílico polibromado (PBDE) Placas de circuitos integrados X O O O O O Peças metálicas X O O O O O Peças de plástico O O O O O O Cabos X O O O O O Esta tabela foi elaborada de acordo com as disposições da norma SJ/T 11364. O: Indica que esta substância tóxica ou perigosa contida em todos os materiais homogêneos desta peça está abaixo do limite em GB/T 26572. X: Indica que esta substância tóxica ou perigosa contida em pelo menos um dos materiais homogêneos utilizados nesta peça está acima do limite em GB/T 26572. Data de fabricação: O oitavo dígito no número de série indica o ano de fabricação: “0” corresponde a 2010 ou 2020. Importador na China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China(Shanghai) Pilot Free Trade Zone Importadora na União Europeia: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands Importadora em Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan Número de telefone: +886-2-2514 7676 Importadora no México: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000México, D.F. Número de telefone: +5255 (5202) 35456 - PORTUGUÊS AVISO LEGAL Informações sobre segurança Este produto é capaz de receber atualizações automáticas de segurança da Bose. Para receber atualizações automáticas de segurança, conclua o processo de configuração do produto no aplicativo SoundTouch® e conecte o produto à Internet. Se você não concluir o processo de configuração, será responsável por instalar as atualizações de segurança que a Bose tornar disponível. Divulgações de licenças Você pode ver as divulgações de licenças que se aplicam aos pacotes de software de terceiros fornecidos com seu adaptador por meio do aplicativo SoundTouch® ou usando o endereço IP do seu produto. Aplicativo SoundTouch®

1. No aplicativo, selecione Y > Configurações > Sobre > Notas legais.

2. Selecione o tipo de licença aplicável.

1. Obtenha o endereço IP do seu produto usando um dos seguintes métodos:

• Aplicativo SoundTouch®: No aplicativo, selecione Y > Configurações > Sobre. Selecione seu adaptador para ver o endereço IP.

• Roteador sem fio: Consulte o manual do proprietário do roteador para obter mais informações.

2. Em um dispositivo conectado à sua rede sem fio, abra uma janela do navegador.

3. Vá para <IP address>/licenses.pdf para ver os termos de licença (EULA) e as divulgações de licenças aplicáveis.

• Amazon e todos os logotipos relacionados são marcas comerciais da Amazon, Inc. ou de suas afiliadas. Apple e o logotipo da Apple são marcas registradas da Apple Inc., registradas nos EUA e em outros países. App Store é uma marca de serviço da Apple Inc. A marca nominativa e os logotipos Bluetooth® são marcas comerciais registradas pertencentes à Bluetooth SIG, Inc. equalquer utilização de tais marcas pela Bose Corporation é feita sob licença. Google Play é uma marca registrada da Google LLC. Este produto contém o serviço iHeartRadio. iHeartRadio é uma marca registrada da iHeartMedia, Inc. Este produto é protegido por determinados direitos de propriedade intelectual da Microsoft. São proibidos o uso e a distribuição de tais tecnologias fora deste produto sem uma licença da Microsoft. Este produto inclui o software Spotify, que está sujeito às licenças de terceiros encontradas aqui: www.spotify.com/connect/third-party-licenses Spotify é uma marca registrada da Spotify AB. SoundTouch e o design de nota Wi-Fi são marcas registradas da Bose Corporation nos EUA e em outros países. Wi-Fi é uma marca registrada da Wi-Fi Alliance®. Sede da Bose Corporation: 1-877-230-5639 ©2020 Bose Corporation. Nenhuma parte deste documento pode ser reproduzida, modificada, distribuída ou utilizada de qualquer outra forma sem a prévia autorização por escrito.PORTUGUÊS - 7 ÍNDICE O que há na embalagem Conteúdo p. 9
• Configuração inicial Diretrizes de posicionamento p. 10
• Opções de cabo p. 11
• Conectar o SoundTouch® Wireless Link ao sistema de áudio p. 12
• Opção 1: Óptica p. 12
• Opção 2: AUX p. 13
• Opção 3: Analógica p. 14
• Conectar à energia CA p. 15
• Configuração do aplicativo SoundTouch® Baixar e instalar o aplicativo SoundTouch® p. 16
• Centro do proprietário SoundTouch® p. 16
• Usuários existentes do SoundTouch® Adicionar o alto-falante a uma conta existente p. 17
• Conectar o alto-falante a uma nova rede p. 17
• Personalização de predefinições Configurar uma predefinição p. 18
• Reproduzir uma predefinição p. 18
• Conexões Bluetooth® Conectar seu dispositivo móvel p. 19
• Desconectar um dispositivo móvel p. 20
• Reconectar um dispositivo móvel p. 20
• Conectar usando o recurso Bluetooth no dispositivomóvel p. 20
• Apagar a lista de emparelhamento do SoundTouch® Wireless Link p. 20
• Usar o aplicativo SoundTouch® p. 20
• Conexões de dispositivos com cabo Conectar ao conector AUX p. 218
• - PORTUGUÊS ÍNDICE Indicadores de status Indicador de Bluetooth p. 23
• Indicador Wi-Fi® p. 23
• Recursos avançados Desativar o recurso Wi-Fi® p. 24
• Reativar o recurso Wi-Fi® p. 24
• Cuidados e manutenção Limpar o SoundTouch® Wireless Link p. 25
• Peças de reposição e acessórios p. 25
• Informações sobre a garantia limitada p. 25
• Informações técnicas p. 25
• Resolução de problemas Experimente estas soluções primeiro p. 26
• Outras soluções p. 26
• Restaurar o SoundTouch® Wireless Link p. 28
• Remover um adaptador de alimentação CA p. 28

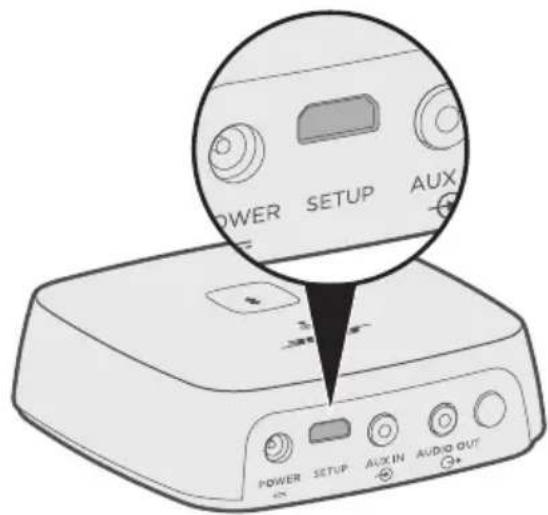

• Conector SETUP p. 29
• Configuração alternativa Configurar o SoundTouch® Wireless Link usando um computador p. 30
• Antes de começar p. 30
• Configuração por computador PORTUGUÊS - 9 p. 30

O QUE HÁ NA EMBALAGEM

Conteúdo Confirme se as seguintes peças estão incluídas: Adaptador Bose® SoundTouch® Wireless Link Fonte de alimentação Cabo óptico para mini óptico Cabo estéreo de 3,5 mm Cabo fêmea de 3,5 mm paraRCA Adaptadores de alimentação CA (fornecidos somente em determinadas regiões) Observação: Se qualquer parte do produto estiver danificada, não o utilize. Contateseu fornecedor autorizado Bose ou o serviço de atendimento ao cliente da Bose. Visite: global.Bose.com/Support/STWL10 - PORTUGUÊS

CONFIGURAÇÃO INICIAL

Diretrizes de posicionamento Para evitar interferência, mantenha outros equipamentos sem fio a 0,3 – 0,9 m de distância do SoundTouch® Wireless Link. Coloque o SoundTouch® Wireless Link fora e afastado de armários de metal e fontes diretas de calor.

• Coloque o SoundTouch® Wireless Link sobre sua base de borracha em uma superfície estável e nivelada.

• NÃO coloque o SoundTouch® Wireless Link em cima de equipamentos de áudio/vídeo (receptores, TVs, etc.) ou de qualquer outro objeto que possa gerar calor. O calor gerado por esses itens pode resultar em um desempenho ruim do sistema.

• NÃO coloque objetos em cima do SoundTouch® Wireless Link.

• Verifique se há uma tomada elétrica (CA) por perto.PORTUGUÊS - 11

CONFIGURAÇÃO INICIAL CONFIGURAÇÃO INICIAL

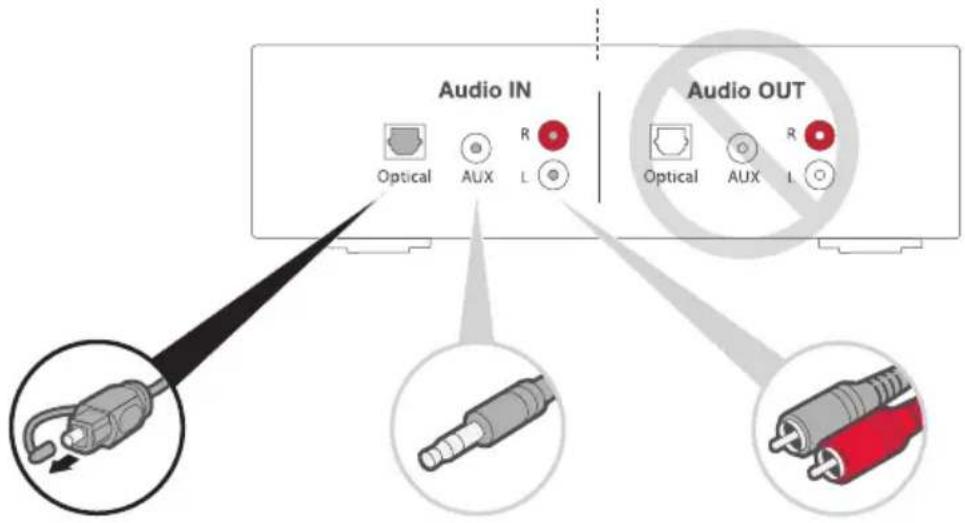

Opções de cabo Conecte o SoundTouch® Wireless Link ao sistema de áudio usando uma das três opções de cabo. O cabo óptico para mini óptico é o método preferencial de conexão. Observação: O produto é fornecido com três cabos. Use somente uma opção deconexão. Opção 1: Cabo óptico (preferencial) Para áudio óptico, use o cabo óptico para mini óptico. Opção 2: AUX Se nenhum conector óptico estiver disponível, use o cabo estéreo de 3,5 mm. Opção 3: Analógico Se nenhum conector óptico ou AUX estiver disponível, use o cabo fêmea de 3,5 mm para RCA e o cabo estéreo de 3,5 mm. O painel de conectores de seu sistema de áudio pode não ter a mesma aparência do ilustrado. Procure a forma ou cor do conector.12 - PORTUGUÊS

CONFIGURAÇÃO INICIAL CONFIGURAÇÃO INICIAL

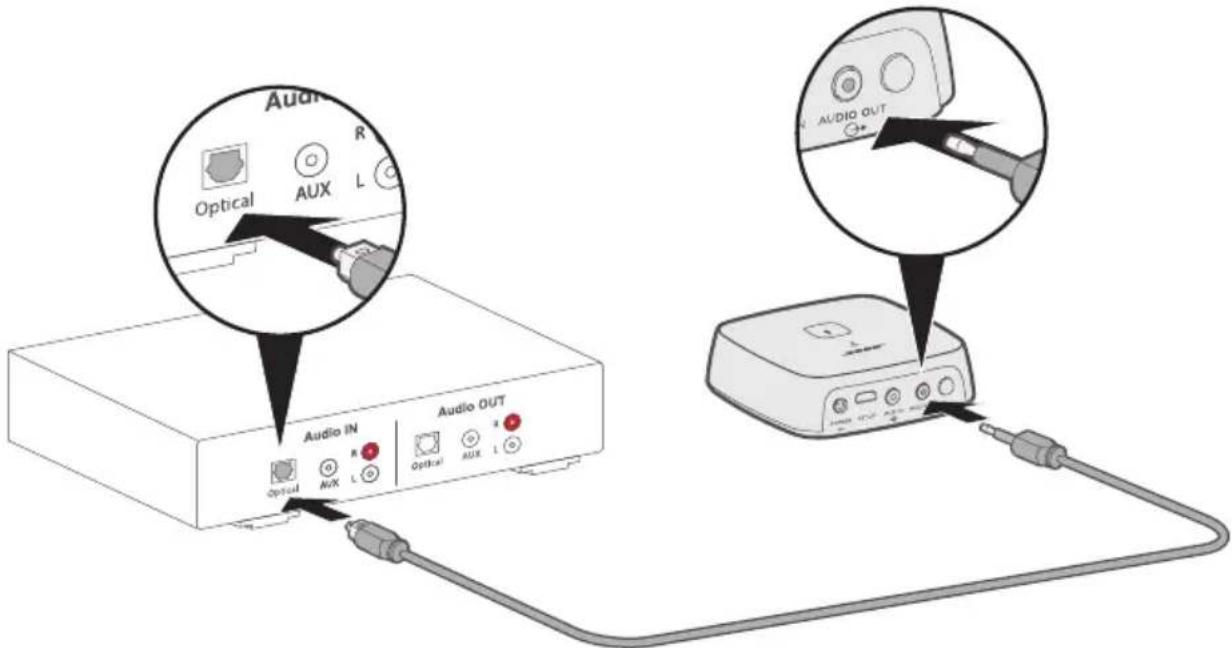

Wireless Link ao sistema de áudio Depois de conectar o sistema de áudio, conecte a outra extremidade do cabo de áudio ao SoundTouch® Wireless Link. Observação: Use somente uma opção de conexão. Opção 1: Óptica O cabo óptico para mini óptico é a conexão preferencial para seu sistema. Observação: Remova a tampa de proteção das duas extremidades do cabo óptico. Inserir o plugue na posição correta pode danificar o plugue e/ou o conector.

1. Insira a extremidade óptica do cabo no conector IN óptico do sistema de áudio.

2. Insira a outra extremidade no conector do SoundTouch® Wireless Link.PORTUGUÊS - 13

CONFIGURAÇÃO INICIAL CONFIGURAÇÃO INICIAL

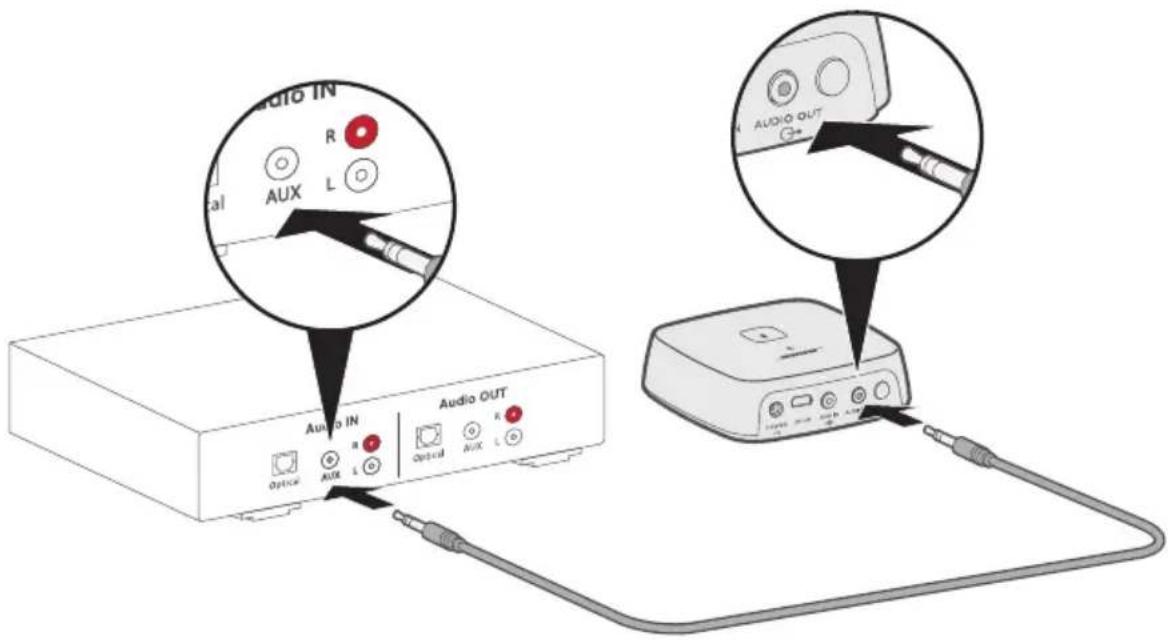

Opção 2: AUX Para fazer uma conexão AUX, use o cabo estéreo de 3,5 mm.

1. Insira uma extremidade do cabo no conector AUX IN de 3,5 mm do sistema de áudio.

2. Insira a outra extremidade no conector do SoundTouch® Wireless Link.14 - PORTUGUÊS

CONFIGURAÇÃO INICIAL CONFIGURAÇÃO INICIAL

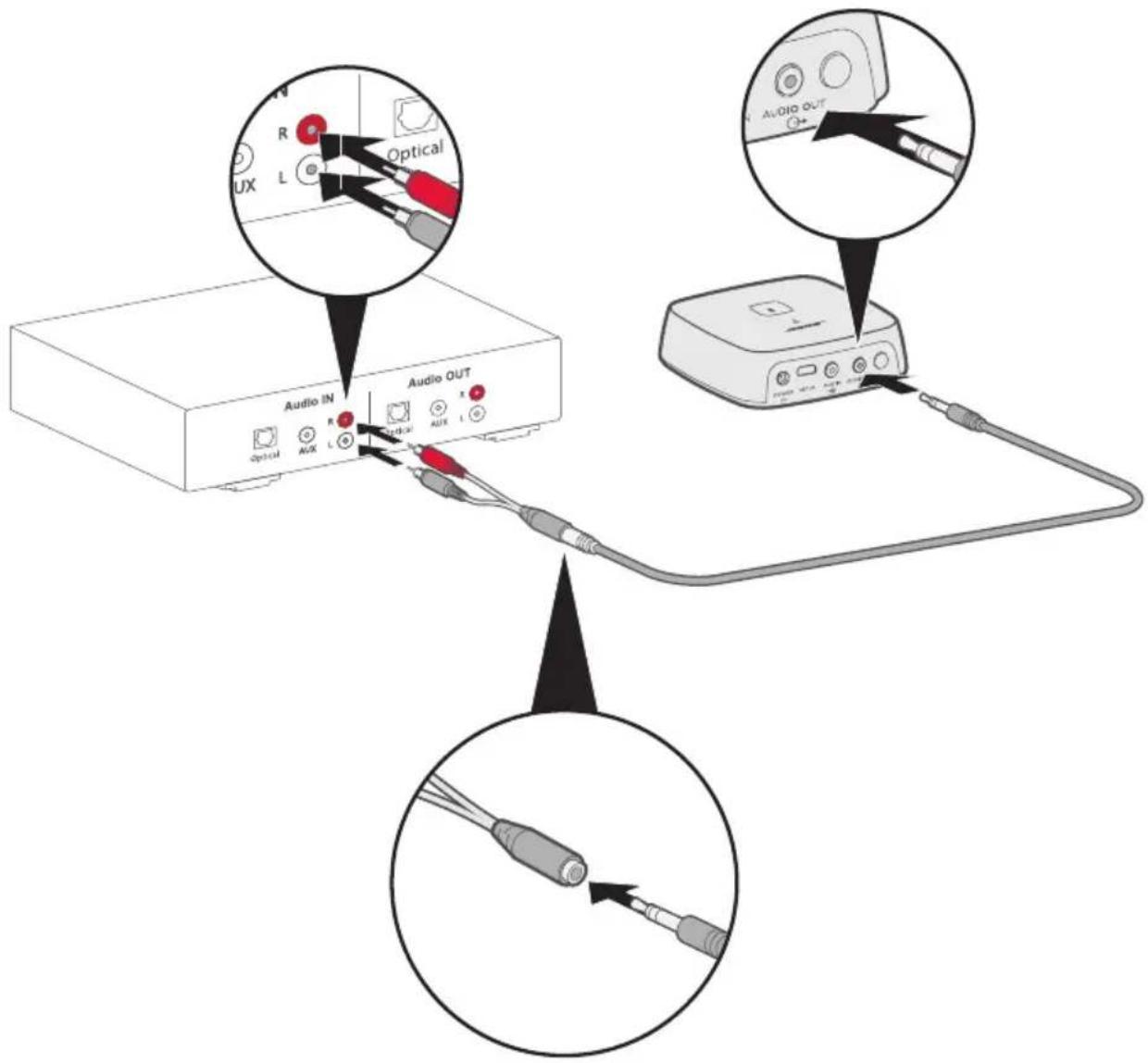

Opção 3: Analógica Para fazer uma conexão analógica, conecte o cabo fêmea de 3,5 mm para RCA ao cabo estéreo de 3,5 mm.

1. Insira as extremidades analógicas do cabo nos conectores RCA (vermelho e branco)

do sistema de áudio.

2. Insira a outra extremidade no conector do SoundTouch® Wireless Link.PORTUGUÊS - 15

CONFIGURAÇÃO INICIAL CONFIGURAÇÃO INICIAL

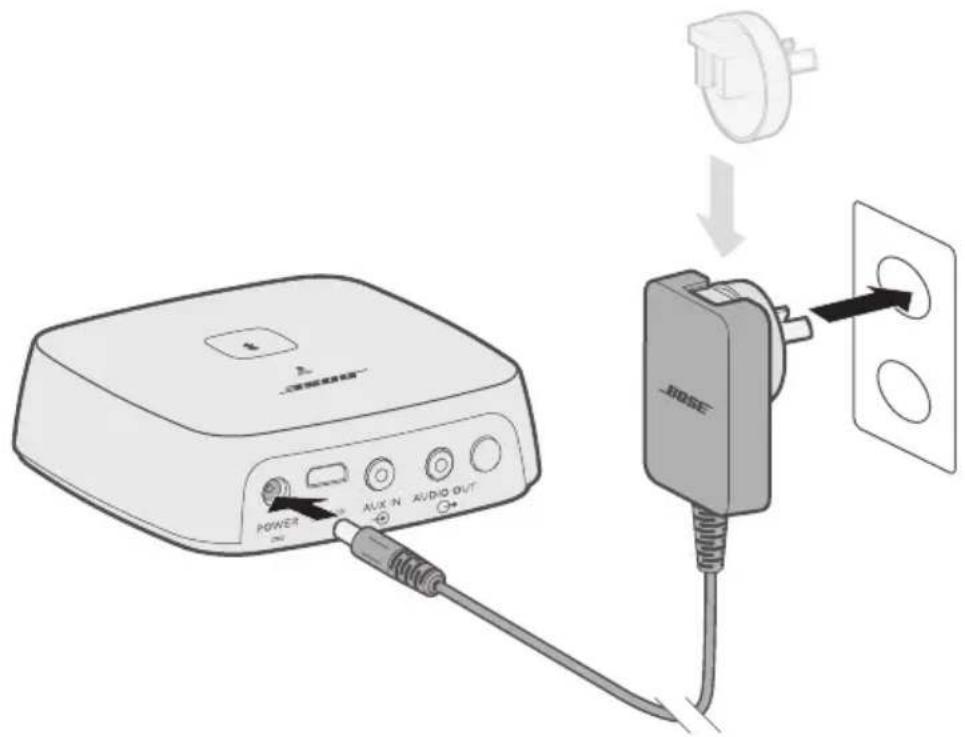

Conectar à energia CA

1. Insira o cabo de alimentação no conector .

2. Conecte a outra extremidade a uma tomada de CA (rede elétrica) que funcione.

Observação: Se necessário, conecte o adaptador de alimentação CA próprio para sua região.16 - PORTUGUÊS

CONFIGURAÇÃO DO APLICATIVO SOUNDTOUCH®

O aplicativo SoundTouch® permite configurar e controlar o SoundTouch® a partir de seu smartphone, tablet ou computador. Usando o aplicativo, seu dispositivo inteligente atua como um controle remoto do SoundTouch® Wireless Link. No aplicativo, você pode gerenciar as configurações do SoundTouch®, adicionar serviços de música, buscar estações de rádio locais e globais na Internet, configurar e alterar predefinições e transmitir música. Novos recursos são adicionados periodicamente. Observação: Se você já configurou o SoundTouch® para outro alto-falante, consulte “Usuários existentes do SoundTouch®” na página 17. Baixar e instalar o aplicativo SoundTouch

• Usuários de dispositivos Apple: baixe da App Store

• Usuários do Android™: baixe da Google Play™ Store

• Usuários do Amazon Kindle Fire: baixe da Amazon Appstore para Android Siga as instruções no aplicativo para concluir a instalação, incluindo a adição do alto- falante à sua rede Wi-Fi, criação de uma conta SoundTouch®, adição de uma biblioteca de música e uso de serviços de música. Depois de configurar o alto-falante em sua rede Wi-Fi doméstica, você pode controlá-lo por qualquer smartphone ou tablet na mesma rede. Observação: Para obter instruções sobre como usar um computador para fazer a configuração, consulte a página 30. Dica: Depois de configurar o alto-falante em sua rede Wi-Fi doméstica, você pode controlá-lo por qualquer smartphone ou tablet na mesma rede. Baixe o aplicativo SoundTouch® no dispositivo inteligente. Você deve usar a mesma conta do SoundTouch para todos os dispositivos conectados ao alto-falante. Centro do proprietário SoundTouch

global.Bose.com/Support/STWL Esse site fornece acesso ao centro de atendimento ao proprietário, que inclui: manuais do proprietário, artigos, dicas, tutoriais, uma videoteca e a comunidade de proprietários onde você pode postar perguntas e respostas.PORTUGUÊS - 17

USUÁRIOS EXISTENTES DO SOUNDTOUCH®

Adicionar o alto-falante a uma conta existente Se você já configurou o SoundTouch® em outro alto-falante, não é necessário baixar novamente o aplicativo SoundTouch®. No aplicativo, selecione > Configurações > Adicionar ou reconectar alto-falante. O aplicativo orientará você durante a configuração. Conectar o alto-falante a uma nova rede Se as informações de sua rede forem alteradas, adicione o alto-falante à nova rede. Vocêpode fazer isso colocando o alto-falante no modo de configuração.

1. No aplicativo, selecione > Configurações > Configurações do alto-falante e

selecione seu alto-falante.

2. Selecione CONECTAR ALTO-FALANTE.

O aplicativo orientará você durante a configuração.18 - PORTUGUÊS

PERSONALIZAÇÃO DE PREDEFINIÇÕES

Você pode personalizar seis predefinições para seus serviços favoritos de streaming de música, estações, listas de reprodução, artistas, álbuns ou músicas de sua biblioteca de música. Você pode acessar suas músicas a qualquer momento com um simples toque de um botão usando o aplicativo SoundTouch®. Antes de usar as predefinições, observe o seguinte:

• Você pode configurar as predefinições no aplicativo e com o controle remoto.

• Se a fonte da predefinição for sua biblioteca de música, verifique se o computador que armazena sua biblioteca de música está ligado e conectado à mesma rede do alto-falante SoundTouch®.

• Você não pode configurar predefinições no modo Bluetooth ou no modo AUX. Configurar uma predefinição

1. Transmita música usando o aplicativo.

2. Enquanto a música estiver em reprodução, pressione e segure uma predefinição no

aplicativo. Observação: Para obter informações sobre como usar o aplicativo SoundTouch® para reproduzir suas predefinições, visite: global.Bose.com/Support/STWL Reproduzir uma predefinição Depois de personalizar suas predefinições, pressione uma predefinição no aplicativo para reproduzi-la.PORTUGUÊS - 19

A tecnologia sem fio Bluetooth transmitir música de smartphones, tablets, computadores ou outros dispositivos Bluetooth para o SoundTouch® Wireless Link. Antes de poder transmitir música de um dispositivo móvel, você deve conectar o dispositivo móvel ao SoundTouch® Wireless Link. Observação: Também é possível emparelhar um dispositivo móvel usando o aplicativo SoundTouch®. Visite: global.Bose.com/Support/STWL Conectar seu dispositivo móvel

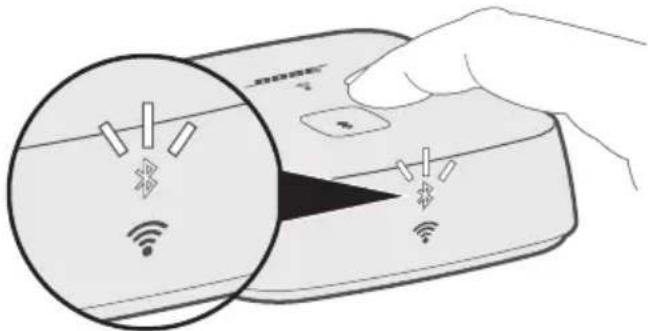

1. Pressione o botão Bluetooth por alguns segundos, até o indicador de Bluetooth

piscar lentamente em branco. Certifique-se de que o indicador de Bluetooth esteja piscando lentamente em branco antes de emparelhar o dispositivo móvel.

2. Em seu dispositivo móvel, ative o recurso Bluetooth.

Dica: O menu Bluetooth é normalmente encontrado no menu Configurações.

3. Selecione o SoundTouch® Wireless Link na lista de dispositivos móveis.

Uma vez conectado, o indicador de Bluetooth acende em branco fixo.20 - PORTUGUÊS

Desconectar um dispositivo móvel Desative o recurso Bluetooth em seu dispositivo móvel. Reconectar um dispositivo móvel Pressione o botão Bluetooth . O indicador de Bluetooth pisca em branco. O SoundTouch® Wireless Link tenta se reconectar ao dispositivo móvel conectado mais recentemente. Observação: O dispositivo móvel deve estar dentro do alcance e ligado. Conectar usando o recurso Bluetooth no dispositivomóvel

1. Em seu dispositivo móvel, ative o recurso Bluetooth.

Dica: O menu Bluetooth é normalmente encontrado no menu Configurações.

2. Selecione o SoundTouch® Wireless Link na lista de dispositivos móveis.

Wireless Link Você pode armazenar até oito dispositivos móveis emparelhados na lista de emparelhamento do SoundTouch® Wireless Link.

1. Pressione por 10 segundos, até o indicador de Bluetooth piscar duas vezes

2. Exclua o SoundTouch® Wireless Link da lista Bluetooth de seu dispositivo móvel.

Usar o aplicativo SoundTouch® Também é possível apagar a lista de emparelhamento usando o aplicativo.

1. No aplicativo, selecione > Configurações > Configurações do alto-falante e

selecione seu SoundTouch® Wireless Link.

Conectar ao conector AUX Você pode conectar a saída de áudio de um smartphone, tablet, computador ou outro tipo de dispositivo de áudio ao conector AUX do alto-falante. O conector AUX aceita um plugue de cabo estéreo de 3,5 mm (segundo cabo não fornecido).

1. Usando um cabo estéreo de 3,5 mm, insira uma extremidade do cabo no conector

do SoundTouch® Wireless Link.

2. Insira a outra extremidade do cabo no conector de 3,5 mm do dispositivo móvel.

3. No aplicativo, selecione a bandeja do alto-falante na parte inferior da tela.

A bandeja do alto-falante será exibida.

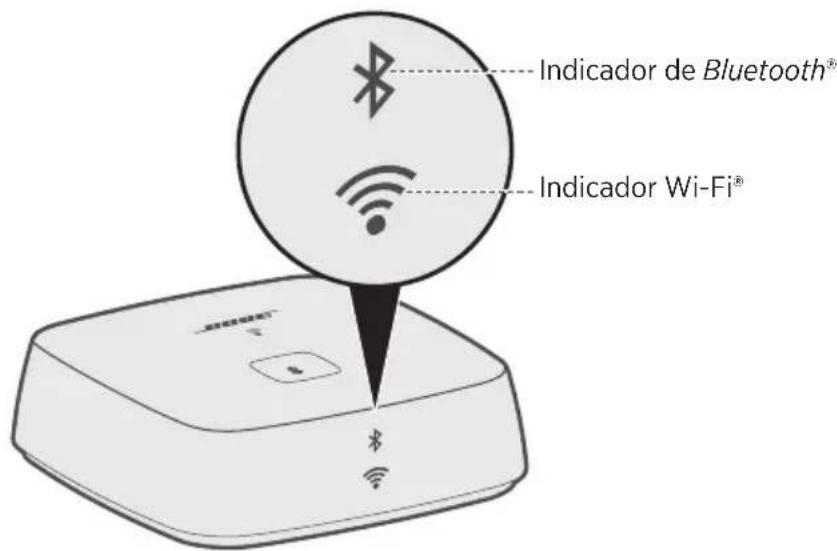

A parte frontal do SoundTouch® Wireless Link tem uma série de indicadores que mostram o status do sistema. As luzes sob os indicadores acendem de acordo com o estado do sistema (consulte a página 23). Indicador Wi-Fi® Indicador de Bluetooth®PORTUGUÊS - 23

Indicador de atividade Estado do sistema Piscando na cor branca Procurando rede Wi-Fi® Branco fixo (fraco) Modo de economia de energia e conectado à rede Wi-Fi Branco fixo (forte) O sistema está ligado e conectado à rede Wi-Fi Âmbar constante O sistema está no modo de configuração Piscando rapidamente em âmbar Erro de firmware – contate o atendimento ao cliente da Bose Apagado Rede desativada24 - PORTUGUÊS

Desativar o Wi-Fi® também desativa o recurso Bluetooth.

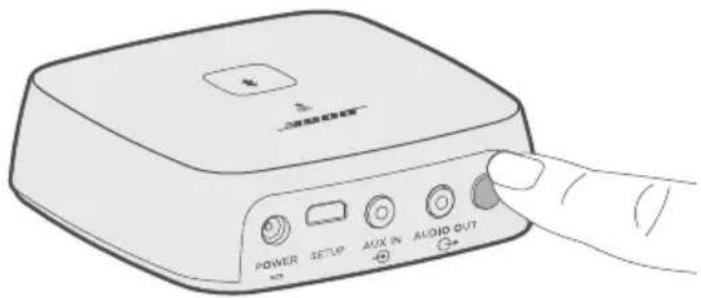

1. Pressione o botão Control por 8-10 segundos.

2. Quando o indicador Wi-Fi se apagar, solte o botão Control.

Reativar o recurso Wi-Fi

Reativar o Wi-Fi® também reativa o recurso Bluetooth. Pressione o botão Control até o indicador de Wi-Fi acender (dois segundos).PORTUGUÊS - 25

CUIDADOS E MANUTENÇÃO

• Não use sprays próximo ao SoundTouch® Wireless Link. Não use solventes, produtos químicos ou soluções de limpeza que contenham álcool, amônia ou abrasivos.

• Não derrame líquidos nas aberturas do equipamento. Peças de reposição e acessórios Peças de reposição e acessórios podem ser encomendados ao serviço de atendimento ao cliente da Bose. Visite: global.Bose.com/Support/STWL Informações sobre a garantia limitada Seu produto é coberto por uma garantia limitada. Visite nosso site em global.Bose.com/warranty para obter detalhes sobre a garantia limitada. Para registrar seu produto, visite global.Bose.com/register para obter as instruções. Onão-registro do produto não afeta seus direitos concedidos pela garantia. Informações técnicas Potência nominal da fonte de alimentação Entrada: 100-240 V, 50/60 Hz, 0,3 A (o conector de entrada CA específico da região permite apenas algumas conexões)26 - PORTUGUÊS

RESOLUÇÃO DE PROBLEMAS

Experimente estas soluções primeiro Se você tiver algum problema com o SoundTouch® Wireless Link:

• Afaste o SoundTouch® Wireless Link e quaisquer sistemas emparelhados de possíveis interferências (roteadores sem fio, telefones sem fio, televisores, micro-ondas, etc.).

• Mova o SoundTouch® Wireless Link dentro do alcance recomendado do roteador sem fio ou dispositivo móvel para garantir o funcionamento adequado. Se você não conseguir resolver o problema, consulte a tabela abaixo para identificar os sintomas e soluções para problemas comuns. Caso você não consiga resolver o problema, entre em contato com o atendimento ao cliente da Bose®. Outras soluções A tabela a seguir lista os sintomas e as possíveis soluções para problemas comuns. Sintoma Solução Não foi possível concluir a configuração da rede

• Selecione o nome da rede correta e digite a senha.

• Ative o Wi-Fi no dispositivo (celular ou computador) que você está usando para instalação .

• Feche outros aplicativos abertos.

• Se estiver usando um computador para a instalação, verifique as configurações do firewall para garantir que o aplicativo SoundTouch® e o SoundTouch® Music Server sejam programas permitidos.

• Se seu roteador aceita as faixas de frequência de 2,4 GHz e 5 GHz, verifique se o dispositivo (móvel ou computador) e o SoundTouch® Wireless Link estão se conectando na mesma faixa de frequência.

• Desinstale o aplicativo, restaure as configurações padrão do SoundTouch® Wireless Link (consulte a página 28) e reinicie a instalação. Não é possível conectar à rede Se as informações da rede tiverem mudado ou para conectar o SoundTouch® Wireless Link a outra rede, consulte a página 17.PORTUGUÊS - 27

RESOLUÇÃO DE PROBLEMAS

Sintoma Solução Áudio intermitente ou nenhum áudio

• Conecte o cabo de áudio no conector do SoundTouch® Wireless Link, não (não aplicável para dispositivos cabeados).

• Conecte o cabo de áudio a um conector do sistema de áudio identificado como Audio Input ou Audio IN, não Audio Output ou Audio OUT.

• Pare outros aplicativos de transmissão de áudio ou vídeo.

• Restaure ou aumente o volume em seu dispositivo móvel.

• Desligue o cabo de alimentação e volte a ligá-lo após um minuto.

• Se o SoundTouch® Wireless Link estiver em cima de equipamentos de áudio/vídeo (receptores, TVs, etc.) ou de qualquer outro objeto que possa gerar calor, mova o SoundTouch Wireless Link para outro local.

• Reinicie o dispositivo móvel ou computador e o roteador. Não é possível reproduzir áudio por Bluetooth

• Instale o aplicativo SoundTouch® primeiro e execute todas as atualizações do sistema.

• Conecte um dispositivo móvel (consulte a página 19).

• Apague a lista de emparelhamento do SoundTouch® Wireless Link (consulte a página 20).

• Tente conectar um dispositivo móvel diferente. Em seu dispositivo móvel:

• Consulte a documentação do dispositivo móvel.

• Consulte “Áudio intermitente ou nenhum áudio”. O áudio do SoundTouch® Wireless Link está fora de sincronia com outros sistemas SoundTouch® Talvez você precise ajustar as configurações de áudio para sincronizar seus sistemas:

No aplicativo SoundTouch®, selecione > Configurações > Configurações do alto-falante e selecione seu SoundTouch® Wireless Link.

2. Selecione Configuração avançada.

Ajuste o áudio de seu SoundTouch® Wireless Link para que ele seja reproduzido em sincronia com outros sistemas do mesmo grupo.28 - PORTUGUÊS

RESOLUÇÃO DE PROBLEMAS

Restaurar o SoundTouch

Wireless Link Restaurar as configurações de fábrica apaga todas as configurações de fontes e rede do SoundTouch® Wireless Link. Sua conta e as predefinições do SoundTouch® ainda existem, mas não são associadas ao SoundTouch® Wireless Link a menos que você use a mesma conta para configurá- lo novamente.

1. Desconecte o cabo de alimentação.

2. Pressione o botão Control por alguns segundos enquanto reconecta o cabo de

3. Solte o botão Control quando a luz do indicador Wi-Fi ficar âmbar e estável.

Remover um adaptador de alimentação CA Levante o adaptador para cima e retire-o. Seu adaptador deve ter uma aba de liberação. Pressione a aba para cima para liberar.PORTUGUÊS - 29 RESOLUÇÃO DE PROBLEMAS RESOLUÇÃO DE PROBLEMAS Conector SETUP O conector serve somente para manutenção e configuração por computador (consulte a página 30). A menos que seja instruído para tal, não insira nenhum cabo nesse conector.30 - PORTUGUÊS

CONFIGURAÇÃO ALTERNATIVA

Wireless Link usando um computador Você pode configurar o SoundTouch® Wireless Link usando um computador em vez de um smartphone ou tablet. Antes de começar

• Posicione o SoundTouch® Wireless Link próximo ao computador.

• O computador deve estar em sua rede Wi-Fi®.

• Obtenha um cabo USB A para USB Micro B (não fornecido). Observações:

• Um cabo USB A para USB Micro B é comumente usado para carregar dispositivos móveis. Você também pode comprar essa peça em uma loja de eletrônicos local. Sevocê não tiver esse cabo, contate o atendimento ao cliente da Bose® para receber essa peça. Consulte a folha de contatos na embalagem.

• O conector USB atrás do SoundTouch® Wireless Link é apenas para a configuração com o computador. O conector USB não é projetado para carregar smartphones, tablets ou dispositivos similares, nem o próprio SoundTouch® Wireless Link. Configuração por computador Durante a configuração, o aplicativo pede para você conectar o cabo USB do computador ao SoundTouch® Wireless Link. Não conecte o cabo USB até que o aplicativo instrua você a fazê-lo.

1. Conecte o cabo de alimentação a uma tomada de força (CA).

2. No computador, abra o navegador e acesse:

global.Bose.com/Support/STWL Dica: Use o computador em que a biblioteca de música está armazenada.

3. Baixe e execute o aplicativo SoundTouch®.

O aplicativo orientará você durante a configuração.

4. Depois de concluir a configuração, desconecte o cabo USB do computador e do

(PBDE)PCB X O O O O O X O O O O O O O O O O O X O O O O O SJ/T 11364

(PBDE) PCB X O O O O O

X O O O O O SJ/T 11364
