GEBRUIKSAANWIJZING PowerSpace P4300A BOSE

Installatiehandleiding 27

Monteringsveiledning 32

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is ulsultlend bestmed vor Installatie door professionelle Installateurs! Dit document is bedoeldom professionelle installateurs essentiale installment - en verilgheidsrichtijnen te bieden voor dit product in standardystemen voor vasy installation. Lees dit document en alle verilgheidswaarschuiingen voordat u een systeme probeert te instalieren.

1. Lees deze instructies door.

2. Bewaar deze instructies

3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat Niet in de buurt van water.
6. Alleen met een droge doeik reinigen.
7. Zorg dat u de ventilatieopeningen niet blockkeert. Installeeer het apparaat volgens de instructies van de fabrikant.
8. Installeer niet in die buurt van warmerbennen, zoals radiaten, warmeroosters, kachels of andere apparaten (waanderonder verskerk) die warmte producieren.
9. Schakel de veilighedtsfunction van de geopolariseerde geaarde stekker Niet ut. En geopariseerde stekker heefttee poten, waaraan de eene breder is dan de andere. De en geaarde stekker hught tepon et een diee koor poort de aarding. De bredere poot of derde poort is bedoeld voor uw veilighed. Als de bijeveerde stekker Niet het inet stopcontact past, neemt u contact op met een elektriekom het veruoderde stopcontact teervangen.
10. Zog dat er nicht op het nettoer word: geloen en dat het nicht wod afgekneid, met name bij stecklers, stopcontacten en het punt wa der deui het apparaal komen.
11. Gebruikuitsluitend aansluitstukken/ accessoires die door de fabrikant worden gespecifieerd.
12. Gebruik het apreeaat uitsluiden in combinatie met het verrijdbare plateau, het statief, de beugel de tafel die door de fabrikant worden vermeid of samen met het apreeaat worden verkocht. Als u een verrijbaar plateau gebruikt, moet u het apreeaat en het plateau voorzichtig verplaatsen zodat ze nit omwallen en letseverzoeken.
    Haal de stekker van dit apparaat uit het stopcontact bij onweer of als het langere tijd Niet wordt gebruikt.
13. Laat alle reparations en onderhoud over aan bevoegde personen. Reparatie is vereist als het apparataat is beschadigd, zoalwonneer het snoer of de steikker van de voeding is beschadigd, wonneer er vloeostof in het apparataat is terechtgekomen of voorwerpen in het apparataat zichgewallen, wonneer het apparataat is blootgesteld aan regen of vocht, Niet normal waerkf ot is gewallen.

Vellgheldssymbolen

Deze symbolen op het product betekenen het volgende:

Dit symbool op het product betekent dat dieze handleiding belangnijke bedienings- en onderhoudinstruets bevat.

Dit symbolism op het product betekent dat er een nicht-gesieleerde, vegaarlijke spansning aanwezig is binnen de behuizing van het product die kan leiden到账 een risiko op elektrische schokken.

Om het risico op een elektriske schok te beperken, mag u de kleep (of deachtenkant) Niet verwägen. Er zitzen geen onderden in het apparataa die door de gebruiker können worden gerepareerd. Laat reparations en onderhoud over aan geldwaliffeerd personel

WAARSCHUWINGEN

Bevatkleine onderdelen die verstikkingsgveaar kunnen vommen. Niet geschikt voor kinderenjonger dan 3aar

Uitsluitend gebruiken op een hooje van minder dan 2000 meter.

Alle Boseprodukmen moeten worden geinsteerde volgens de plaatselijke en landelijk voorschriften en industrienformen. Het is de verantwoordelijkheid van de installeur om ervoor te zorgen dat die installican van de luidspekters en het montagesysteme gezebunt met inachtneming met van aan te poorting zichinde voorschriften, waanderder plaatselijke bouwvoorschriften. Noem contact op met de juiste plaatselijke overheidsinstantes voor da udit product installeert.
Monteher het product Niet op locaties waar condensatie kan optreden.
- Dit product is niel bezold voor instalatie of gebruik in overdeke ruimten voor wateractivieren (warronder overdeke zweembaarden, overdeke waterparken, stoomruimten, sauna's, bubblebaldakorn en overdekte ijibanen)
Stet dit appraaal net bloot aan druipende of spattende vioeistoffen en plaats geen met vioeistof gevuldere voorwerpen, zaals vazen, op of bij het product.
- Om het risico op brande of elektrische schokken te verlagen, mag dit product nicht worden bloodgesteld aan regen, voestof vocht.
- Houd het product uit de buurt van vuur en warmelebronnen. Plaats geen open vlam, zoals een brandende koars, op of bij het product.
- Plants of installer de beugel of het product nicht in die buurt van warmtebronnen,zoals open hazden, radiatoren, verwarmstrongsloders of andere apparatusen (waonderder stoversters) die warmte producieren.
Ormwille van de benodigde ventilatie mag u het product niet in een besloten ruimte zoals een nis of een geslooten kast plaaten.
- Er mogen geen wijzigingen aan dit product worden aangebrachte door onbeveegden.
- Gebruik geen omvormer in combinatie met dit product.
- Gebruik het niel in voertuigen of boten.
Zorg voor aardig of controleder of het stopcontact geaard is voordat u de steker in het stopcontact streek.
Wonneer de stekker o aansluiting van een eaapar als stroomonderbreker word gebuukt, dient deze stroomonderbreker steeds goed bereikkaar te jinr.
- Gebruikuitsluitend het door de fabrikant aanbevolen montagematerialial.
- Raak niel-gesoleerde kabelsterminals niet aan. De audiokabelterminals van dit product brengen een voilte over dat bij aanracking onprettig kan aanvoelen.

Wettelijk verplichte informatie

CANICES-3(A)/NMB-3(A)

Dit apparaat voloet aan deel 15 van de FCC-voorschriften en de RSS-norm(en) van Industry Canada voor vergunningswrijne apparaten. Oe het gebruik zijin de volgende twee voorwaarden van tocoassing: (1) Dit apparaat mag geen schadelijk storing verzorzaken, en (2) dit apparaat moet bestand zichen tegen alle exterste storing, waaronder storing die een ongewenste werkking tot gevolt kan hebden.

OPMERKING: Dit apparaat is getest en voldet aan de liemieten voor een digitaal apparaat van de Klasse A, volgens die 15 van de FCC-woorschriften. Deze lijnten bedi�� om redelijk beschaming te bienden ter schadelijkste storing bij installmentie in een handelsomegving. Dit apparaat genereteen en gebuurt radiofreuntenergie en kan de ze uitstraalen en het kan, als het niert worden geinstalleend en gebuurt volgens de instructies, schadelijkste storing verroorzaken aan radiocommunication. Gebuur van dit apparaat in een wonnijk kan schadelijkste storing verroorzaken. In dit gewel moet de gebuurder de storing op eigien kosten verhelfden.

Veränderungen of aanpassingen die nicht uitruldkreiklich着眼 geogteurk door Bose Corporation kuren leiden tot het vervalen van de bevoedghd van de begrueker om dit apparatus te begrueken.

WAARSCHLIWING: Dit is een product van klassie A. Dit product kan in een waonomegeving radio-interferentie verroorzaden, zozte de gelebruker maybeiglikelijk passende maatregelen moet tefferen.

Afgeschermde kabels zijn vereist om de regelgeving na te leven.

Dit product vloodet aan alle immuniteitsvereisten van EN55103-2 voor een E2 elektronagnetische omgeving.

Initièle inschakelstroom:

P21000A:13,7A(230VAC50Hz),7,6A(120VAC50Hz)

P4300A/P2600A:14,4A(230VAC50Hz),7.5A(120VAC50Hz)

Inschakelstroom na een netspanningsonderbreking van 5 seconden:

P21000A,8.2A(230VAC50Hz),5.4A(120VAC50Hz)

P4300A/P2600A:9,6A(230VAC50HZ),6,1A(120VAC50Hz)

Dit product voloed aan alle vereisten van de van toepassing zijende EU-Richtlijnen. De volgledie concomiteltesverklaarung kunt u vinden op: www.Bose.com/compliance

Dit product voldoet aan alle toepasselijk zoovschriften in de Electromagnetic Compatibility Regulations 2016 en aan alle overige toepasselijk wet- en regelgevan van het Verenigd Koninkrijn. De volledige conformitevleerkaning kunt u vonden op: www.Bose.com/compliance

Dit symbol belektent dat het product neamt mag worden weggepoed als huishoudelijk afal aan een geschikt inzamelpunt voor recycling moort werden gebracht. Het op de juiste wijze afvoeren en recyclen帮他 natuurlijke hulbronnen, de menselijke gezondheid en het milieu te bescharen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woonit, die alvaiverwerkingsdienst of de winkel waar u dit product hebgetocht.

Fabricagedatum: Het achtste cijfer in het serienummer geegt het fabricagejaar aan.7'is 2007 of 2017.

Ine 201100

1. Importer in het VK: Bose Limited, House Houque, Quieside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom
2. Importer in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purnerend, Niederland

Importeur In Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, I1000 Mexico, D.F. Gevevores importeer en service-informatique: [phone]

Bose en PowerSpace zich handelsmerken van Bose Corporation.

Hoofdkantoor Bose Corporation: 18772305639

©2022 Rose Corporation. Niets in die zeitugevag meig worden gereproduerend, gewijzig, gedistribueder od op andere wijde worden gebrukt zonder voorngaande schriftelijk toestemming.

Garantie-informatie

Dit product wordt geekdt door een beperke tegarntie.

Gaaryl PRO.BOSE.COM voor garantie-informatie

Inhoud van de doos

Accessoires P2600A P21000A P4300A

Netsnoer 111

Cat 5e-kabel (1m) 111

2-pins Euroblock-connector (zwart) 111

Vorkstekker (maat 14-16) 5 5

10

Technische informatie

Ga voor aanvullende technische informatie, waaronder specificaties,blokschema's en wisselstroomopnamegegevens,haar de PowerSpaceproductpagina op PRO.BOSE.COM.

VA (frequentie)-waarden	P2600A	P21000A	P4300A
Vermogenversterker	2 x 600 W (THD+N < 0,04%, 1 kHz, 4-8 Ω, 70/100 V)	2 x 1000 W (THD+N < 0,04%, 1 kHz, 4-8 Ω, 70/100 V)	4 x 300 W (THD+N < 0,04%, 1 kHz, 4-8 Ω, 70/100 V)
Vermogen inI-Share-modus	1 x 1200 W (2-4 Ω, 70/100V)	1 x 2000 W (2-4 Ω, 70/100V) 2 x 600	W (2-4 Ω, 70/100V)(elk kanalenpaar kan via I-Share worden gedeel)
Versterking(modus Low-Z)	35 dB	37 dB	32 dB
Versterking(modus 70 V)	35 dB	35 dB	35 dB
Versterking(modus 100 V)	38 dB	38 dB	38 dB
Fyslek
Temperatuurbereikin bedrijf	100 tot 264 VAC: +40 tot 0 °C+70 tot -40 °C
Temperatuurbereikbij opslag
Afmetingen(h x b x d)	44 x 483 x 414 mm
Nettogewicht	6,2 kg	6,6 kg	6,6 kg
Verzendgewicht	8,2 kg	8,6 kg	8,6 kg

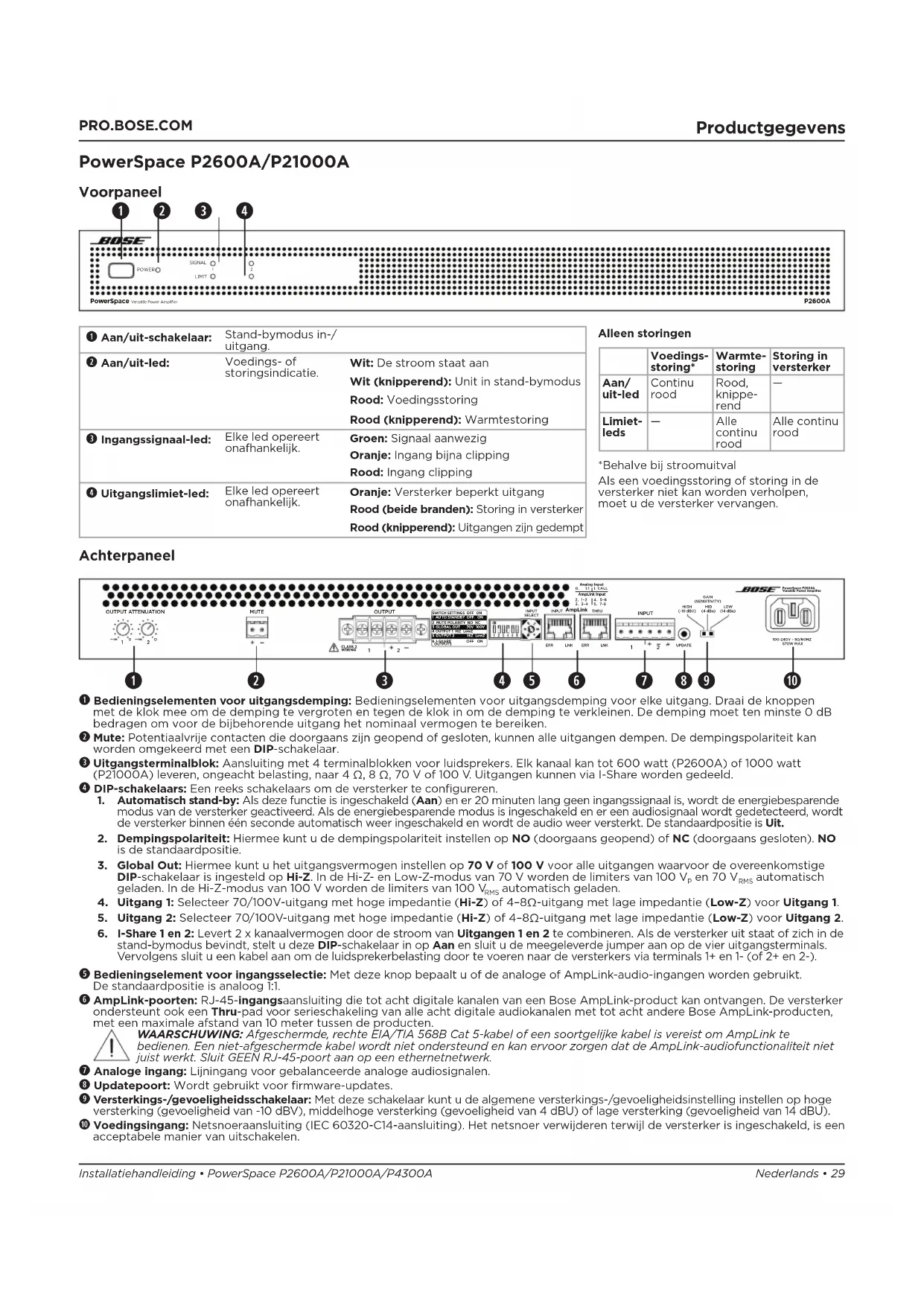

PowerSpace P2600A/P21000A

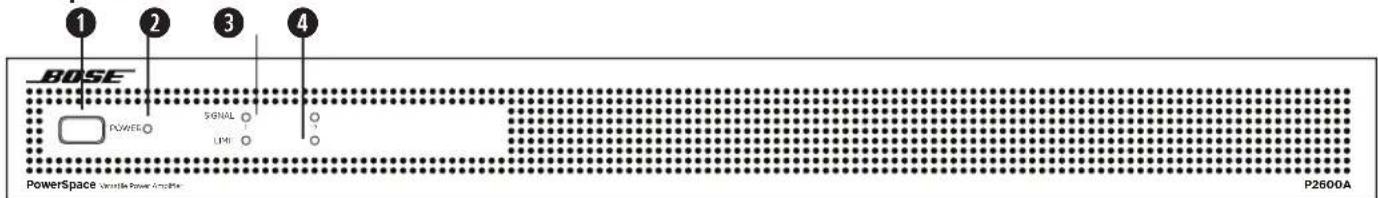

Voorpaneel

1 Aan/uit-schakelaar:	Stand-bymodus in-/uitgang.
2 Aan/uit-led:	Voedings- ofstoringsindicatie.	Wit: De stroom staat aanWit (knipperend): Unit in stand-bymodusRood: VoedingsstoringRood (knipperend): Warmtesting
3 Ingangssignaal-led:	Elke led opereertonafhankelijk.	Groen: Signaal aanwezigOranje: Ingang bijna clippingRood: Ingang clipping
4 Uitgangslimlet-led:	Elke led opereertonafhankelijk.	Oranje: Versterker beperktuitgangRood (belle branden): Storing in versterkerRood (knipperend): Uitgangen+zijn gedempt

Alleen storingen

	Voedings-storing*	Warmte-storing	Storing inversterker
Aan/uit-led	Continu-rood	Rood,knippe-rend	-
Limiet-leds	-	Alle continu-rood	Alle continu-rood

*Behalve bij stroomuitval

Als een voedingsstoring of storing in de versterker Niet kan worden verholpen, moet u de versterker verrangen.

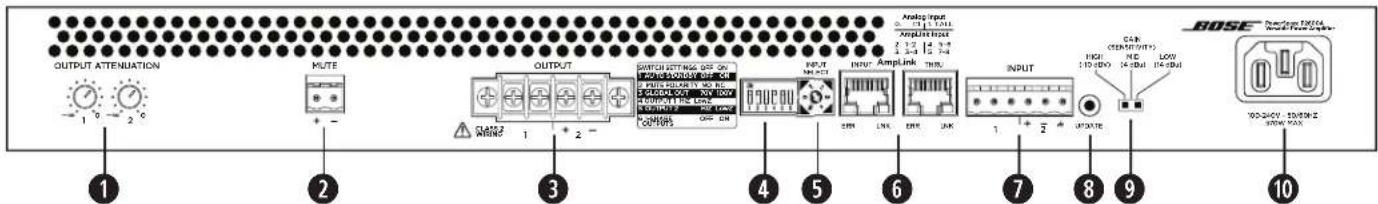

Achterpaneel

Bedieningselementen voor uitgangsdemping: Bedieningselementen voor uitgangsdemping voor elke uitgang. Draai de knoppen met die klok mee om de demping te vergroten en tegden de klok in om de demping te verkleinen. De demping moet ten minste 0 dB bedragen om voor die bijbehorende uitgang het nominaal vermogen te bereiken.
Mute: Potentiaalvrije contacten die doorgaans zich geopend of gesloten, kunnen alle uitgangen dampen. De dampingspolariteit kan worden omgekeerd met een DIP-schakelaar.
Uitgangstermlabok: Aansluiting met 4 termalblokken voor luidspeakers. Elk kanaal kan tot 600 watt (P2600A) of 1000 watt (P21000A) leveren, ongeacht belasting, maar 4 8 70 V of 100 V. Uitgangen konnen via I-Share worden geedeeld.
DIP-schakelaars: Een reeks schakelaars om de versterker te configureren.

1. Automatisch stand-by: Als deze functie is ingeschakeld (Aan) en er 20 minuten lang geen ingangssignaal is, worden de energiebesparende modus van de versterker geactiveerd. Als de energiebesparende modus is ingeschakeld en er een audiosignaal worden gedetecteerd, worden de versterker binnen een seconde automatisch weer ingeschakeld en worden de audioeerversterkt. De standarddpositie is Uit.
2. Dempingspolariteit: Hiermee kunt u de dampingspolariteit instellen op NO (doorgaans geopend) of NC (doorgaans gesloten). NO is de standardpositie.
3. Global Out: Hiermee kunt u het uitgangsvermogen instellen op 70 V of 100 V voor alle uitgangen waaroor de overeenkomstige DIP-schakelaar is ingesteld op Hi-Z. In de Hi-Z- en Low-Z-modus van 70 V worden de limiters van 100V en 70VRM5 automatisch geladen. In de Hi-Z-modus van 100 V worden de limiters van 100 V_PM5 automatisch geladen.
4. Uitgang 1: Selecteer 70/100V-uitgang met hoge impedantie (Hi-Z) of 4-8Ω-uitgang met lage impedantie (Low-Z) voor Uitgang 1.
5. Uitgang 2: Selecteer 70/100V-uitgang met hoge impedantie (Hi-Z) of 4-8Ω-uitgang met lage impedantie (Low-Z) voor Uitgang 2.
6. 1-Share 1 en 2: Levert 2× kanaalvermogen door de stroom van Ultgangen 1 en 2 te combineren. Als de versterker uit staat of zich in de stand-bymodus bevindt, stelt u deze DIP-schakelaar in op Aan en sluit u de meegeleverde jumper aan op de vier uittgangsteminals. Vervolgens sluit u een babel aan om de luidsprekerbelasting door te voeren aan de versterkers via terminals 1+ en 1-(of 2+ en 2-)

Bedieningselement voor ingangsselectie: Met deze knop bepaalt u of de analoge of AmpLink-audio-ingangen worden gebruikt. De standardpositie is analogo 1:1.
AmpLink-poorten: RJ-45-ingangsaansluiting die tot acht digitale kanalen van een Bose AmpLink-product kan ontvangen. De versterker ondersteunt ook een Thru-pad voor serieschakeling van alle acht digitale audiokanalen met tot acht andere Bose AmpLink-producten, met eenemaxle afstand van 10 meter zuren de producten.

WAARSCHUWING: Afgeschermde, rechte EIA/TIA 568B Cat 5-kabel of een soortgelijke kabel is vereist om AmpLink te bedienden. Een nicht-afgerschernide kabel worden dit neunderstend en kan ervoor zorgen dat de AmpLink-audiofunctionaliteit ni jeust werkct. Sluit GEEN RJ-45-poort aan op een ethernetnetwork.

Analoge ingang: Lijningang voor gebalanceerde analoge audiosignalen.
Updatepoort:Wordt gebruikt voor firmware-updates.
Versterkings-/gevoeligheidsschakelaar: Met deze schakelaar kut u de algemene versterkings-/gevoeligheidsinstelling instellen op hoge versterking (gevoeligheid van -10 dBV), middelhoge versterking (gevoeligheid van 4 dBU) of lage versterking (gevoeligheid van 14 dBU).
Voedingsingang: Netsnoeraansluiting (IEC 60320-C14-aansluiting). Het netsnoer verwijderen verwijl de versterker is ingeschakeld, is een acceptabele manier van uitschakelen.

PowerSpace P4300A

Voorpaneel

1 Aan/uit-schakelaar:	Stand-bymodus in-/uitgang.
2 Aan/uit-led:	Voedings- of storingsindicatie.	Wit: De stroom staat aan Wit (knipperend): Unit in stand-bymodus Rood: Voedingsstoring Rood (knipperend): Warmtesting
3 Ingangssignaal-led:	Elke led opereert onafhankelijk.	Groen: Signaal aanwezig Oranje: Ingang bijna clipping Rood: Ingang clipping
4 Uitgangslimiet-led:	Elke led opereert onafhankelijk.	Oranje: Versterker beperkt uitgang Rood: Storing in versterker A, kanaal 1 en 2; storing in versterker B, kanaal 3 en 4 Rood (alle branden): Warmtesting Rood (knipperend): Uitgangen�n gedempt

Alleen storingen

	Voedings-storing*	Warmte-storing	Storing inversterker
Aan/uit-led	Continu-rood	Rood, knippe-rend	-
Limiet-leds	-	Alle continu-rood	Kanaal 1 en 2continu rood,versterker Akanaal 3 en4 continu-rood,versterker B

*Behalve bij stroomuitval

Als een voedingsstoring of storing in de versterker Niet kan worden verholpen, moet u de versterker verrangen.

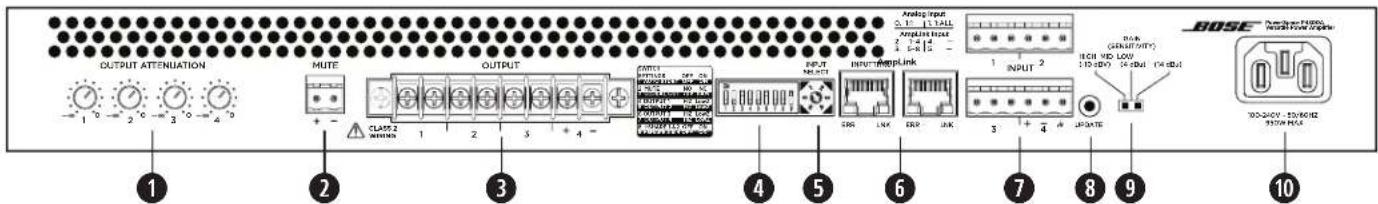

Achterpaneel

Bedieningselementen voor uitgangsdemping: Bedieningselementen voor uitgangsdemping voor elke uitgang. Draai de knoppen met de klok mee om de demping te vergroten en tegen de klok in om de demping te verkleinen. De demping moet ten minste 0 dB bedragen om voor die bijbehorende uitgang het nominal vermogen te bereiken.
Mute: Potentialvrijne contacten die doorgaans zijn geopend of gesloten, kunnen alle uitgangen dampen. De dampingspolariteit kan worden omgeerget mer een DIP-schakelaar.
U 4, 8, 70 V of 10 V. Elke uitgangspear kan via I-Share worden gedeel.
DIP-schakelaars: Een reeks schakelaars om de versterker te configureren.

1. Automatisch stand-by: Als deze functie isingeschakeld (Aan) en er 20 minutes lang geen ingangssignal is, worden de energiebesparende modus van de versterker geactiveerd. Als de energiebesparende modus is ingeschakeld en er een audiosignal waert gedeteerd, worden de versterker binnen een seconde automatisch weer ingeschakeld en wordt de audio weer versterkt. De standardpositie is Ult.
2. Depingspolarite: Hiermee kunt u de depingspolariteit instellen op NO (doorgaans geopend) en NC (doorgaans gesloten). NO is de standardposition.
3. Global Out: Hiermee kunt u het uitgangsvermogen instellen op 70 V of 100 V voor alle uitgangen waarvoor de overeenkomstige DIP-schakelaar is ingesteld op Hi-Z. In de Hi-Z- en Low-Z-modus van 70 V worden de limiters van 100Vp en 70VRMS automatisch geladen. In de Hi-Z-modus van 100 V worden de limiters van 100V_RMS automatisch geladen.
4. Ultgang 1: Selecteer 70/100V-uitgang met hoge impedantie (HI-Z) of 4-8Ω-uitgang met lage impedantie (Low-Z) voor Ultgang 1.
5. Uitgang 2: Selecteer 70/100V-uitgang met hoge impedantie (Hi-Z) of 4-8Ω-uitgang met lage impedantie (Low-Z) voor Uitgang 2.
6. Uitgang 3: Selecteer 70/100V-uitgang met hoge impedantie (Hi-Z) of 4-8Ω-uitgang met lage impedantie (Low-Z) voor Uitgang 3.
7. Ultgang 4: Selecteer 70/100V-uitgang met hoge impedantie (HI-Z) of 4-8Ω-uitgang met lage impedantie (Low-Z) voor Ultgang 4.
8. I-Share 1 en 2: Levert 2 x kanaalvermogen door de stroom van Ultgangen 1 en 2 te combineren.
9. I-Share 3 en 4: Levert 2 x kanaalvermogen door de stroom van Ultgangen 3 en 4 te combineren.

Opmerking: Als de versterkeruit staat of zich in de stand-bymodus bevindt, stelt u een of beide I-Share DIP-schakelaars in op Aan en sluit u de meegeleverde jumper(s) aan op de eerste en/of de laatste vier uitgangsteminals. Vervolgens sluit u een kabel aan om de luidsprekerbelasting door te voeren de versterker. Sluit een kabel aan om de luidsprekerbelasting van I-Share 1 en 2 door te voeren naar de versterker via terminals 1+ en 1-(of 2+ en 2-). Sluit een kabel aan om de luidsprekerbelasting van I-Share 3 en 4 door te voeren naar de versterker via terminals 3+ en 3-(of 4+ en 4-)
Bedieningselement voor ingangsselectie: Met deze knop bepaalt u of de analoge of AmpLink-audio-ingangen worden gebruikt. De standaardpositie is analog 1:1.
AmpLink-poorten: RJ-45-ingangsaansluiting die tot acht digitale kanalen van een Bose AmpLink-product kan ontvangen. De versterker ondersteunt ook een Thru-pad voor serieschakeling van alle acht digitale audiokanalen met tot acht andere Bose AmpLink-producten, met een maximale afstand van 10 meter tussen de producten.

WAARSCHUING: Afgeschermde, rechte EIA/TIA 568B Cat 5-kabel of een soortgelijke kabel is vereist om AmpLink te bedieren. Een Niet-afgeschermde kabel worden nicht ondersteund en kan ervoor zorgen dat de AmpLink-audiofunctionaliteit nicht juist werkt. Sluit geen RJ-45-poort aan op een ethernetnetwerk.

Analogengang: Lijningang voor gebalanceerde analoge audiosignalen.
8 Updatepoort: Wordt gebruikt voor firmware-updates.
Versterkings-/gevoeligheidsschakelaar: Met deze schakelaar kunt u de algemene versterkings-/gevoeligheidsinstelling instellen op hoge versterking (gevoeligheid van -10 dBV), middelhoge versterking (gevoeligheid van 4 dBU) of lage versterking (gevoeligheid van 14 dBU).
Voedingsingang: Netsnoeraansluiting (IEC 60320-C14-aansluiting). Het netsnoer verwijderen terwijl der versterker is ingeschakeld, is een acceptabele manier van uitschakenel.

Een PowerSpace-versterker instellen

1. Zorg ervoor dat de versterker Ult staat en stel de schakelaars op het achterpaneel waar wens in. Sluit verzolgens alle vereiste netsnoor- en audioaansluitingen aan.
2. Druk op de Aan/uit-schakelaar op het Voorpaneel om de versterker Aan te zetten.
3. Afhankelijk van de luidspreker die u met uw PowerSpace-versterker wilt gebruiken, volgt u een van de volgende stappen:

A. Als alle uitgangen zich ingesteld op 70/100V-luidspekters met hoge impedantie, stelt u elk overeenkomstig bedieningselement voor uitgangsdemping in op O dB demping. Stel alle luidspekter-taps naar wens in. Afhankelijk van de instellenen van de luidspekter-taps levert de versterker het vereiste vermogen voor elke uitgang, tot aan het nominaal kanaalvermogen. Zie de PowerSpace-toepassingengids op PRO.BOSE.COM vooroorbeelden.
B. Als alle uitgangen zich ingesteld op 4-8Ω-luidsprekers met lage impedantie, stelt u elk overeenkomstig bedieningselement voor uitgangsdemping maar wens in. Speel een signala af met het hoogste ingangsnaiveau voor een normala programme of roze ruis. Voor de minste ruis zorgt u ervoor dat het materiaal dicht in de buurt ligt van de ingangsvegoeligheid. Aan de uitgangslimiet-led ziet u of de uitgang worden aangepast. Als het signaalniveau hoger is dan het beschemingslimiet voor de luidspreker, worden de uitgangslimiet-led oranje. Verhoog de damping totdat de uitgangslimiet-led Niet of slechts soms brandt. Zie de PowerSpacetoepassingengids op PRO.BOSE.COM voor voorbeelden.

1. Aangezien elke uitgang kan worden ingesteld op luidspekers met zowel hoge als lage impedantie, ondersteunt de versterker installaties met gemende impedantie. In een dergelijkke installmente configureert u eerst de kanalen met hoge impedantie en daarna pas de kanalen met lage impedantie.
2. Wanner u de versterker instelt, kunt u de ingangssignaal-leds in de gaten honden voor ingangsclipping en de uitgangslimiet-leds voor uitgangsbegrenzing om ervoor te zorgen dat de versterker goed functioneert. Breng indien nodig wijzigingen aan.

Het aanpassen van het bedieningselement voor uitgangsdemping van een kanaal heeft geen invloed op het niveau van andere kanalen. Elk kanaal worden bepertk tot het nominal vermogen. Als de continue vermogensvraag te hoog blijft, bepertk de versterker dele tot een gemiddelde van 12 continu vermogen.

Er zicheerderen om het uitgangsvermogen aan te passen bij gebruik van een PowerSpace-versterker:

• Pas het ingangssignaalniveau relatief aan de gevoeligheidsinstelling van de versterker aan.
  Pas de bedieningselementen voor uitgangsdemping van de de versterker aan.
  Pas de instellenen aan van de transformator-taps van de aangesloten luidsprekers met hoge impedantie.

Plaatsing van de installmentie

LET OP: Dit product is Niet bedoeld voor installmentie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

LET OP: Monteer het product Niet op locatie waar condensatie kan optreden.

Belang van goede ventilatie

Let bij hetplaatsen van de versterker op het volgende:

Zorg voor vrijluchtcirculatie rond de versterker ten behoeve van een goede ventilatie. Er bevinden zich ventilatieopeningen aan de voor-, acheer- en zijkanten van de versterker.
- Blokker of bedek de ventilatieopengingen van de versterker Niet.
Zorg ervoor dat het chassis beschermd is gegen de warmte en Niet in de buurt van warmtebronnen zoals verwarmingsroosters en radiatoren worden geplaatst.

WAARSCHUING: Omwille van de benodigde ventilatie mag u het product nicht in een besloten ruimte zoals een nis of een gesloten kast plaatsen. Voorkom dat het chassis warmer worden dan de maxime bedrijfstemperatuur van 40^ . Houd er rekening mee dat omstandigheden in een gesloten reck konnen leiden to stijging van de temperatuur tot boven kamertemperatuur. Wanneer de versterker te warm worden, worden de thermische beschemmingsmodus geactiveerd en worden alle uitgangen geblokkeerd.

Rackmontage

PowerSpace-versterkers zijn zodanig ontworpen dat deze passen in standaardracks van 48 cm, waar bij een rackunit (RU) in de hoogte wordt bezet (4,4cm) en waar bij een montagediepte van 40,6 cm vanaf de voorste rackrail is vereist. Gebruik vier schroeven met sluitlingen (niet meegeleverd) om de beugels voor het voorpaneel van de versterker in de rails en het apparatuurrack te monteren.

WAARSCHUWING: Gebruik uitsluitend het door de fabrikant aanbevolen montagematerialiaal.

LET OP: Plaats of installeer de beugel of het product Niet in de buurt van warmtebronnen, zoals open haarden, radiatoren, verwarmingsroosters of andere apparaten (waaronder versterkers) die warmte produceren.

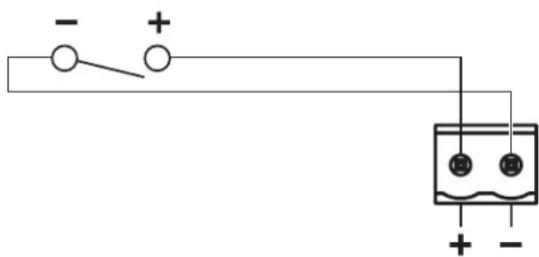

Dempen met standardsluitcontact

De versterker is ontworpen om alle uitgangen te dampen wanner de Mute-contacten met elkaar worden kortgesloten of wanner de Mute-contacten worden geopend, afhankelijk van de configuratie van de versterker. De standardstatus is doorgaans geopend (NO, Normally Open). Een kortsluiting in de Mute-aansluiting dampen dan alle uitgangen. U kunt de Mute DIP-schakelaar gebruiken om de dampingspolariteit om te kenr aan doorgaans gesloten (NC, Normally Closed). Een open circuit in de Mute-aansluiting dampen dan alle uitgangen.

Opmerking: Alle uitgangslimiet-leds knipperen rood wanner de versterker is gedempt via de Mute-aansluiting op het achterpaneel.
