用户手册 IB 740 Classic Kärcher

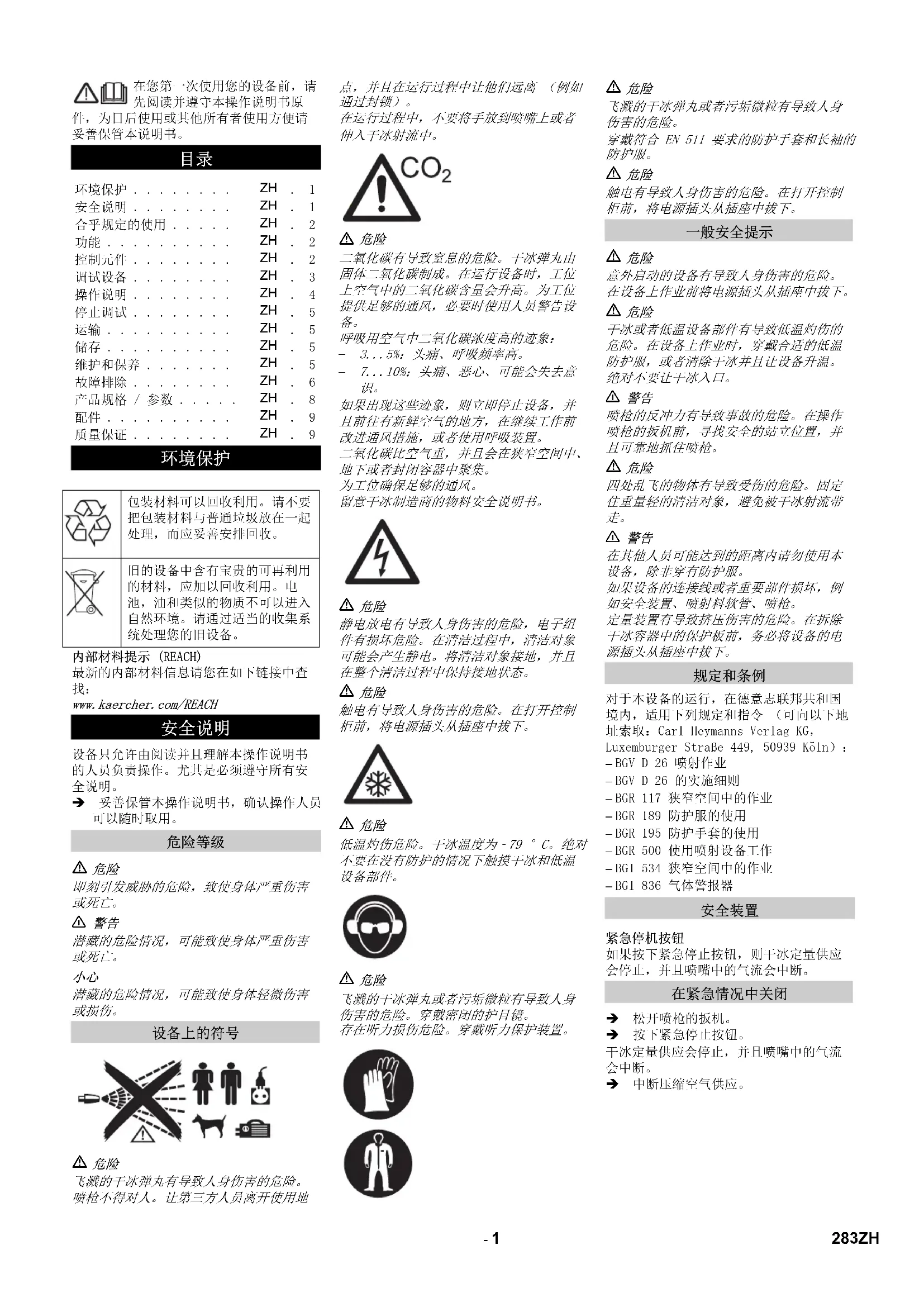

www.kaercher.com/REACH 设备只允许由阅读并且理解本操作说明书的人员负责操作。尤其是必须遵守所有安 妥善保管本操作说明书，确认操作人员可以随时取用。

飞溅的干冰弹丸有导致人身伤害的危险。 喷枪不得对人。让第三方人员离开使用地 点，并且在运行过程中让他们远离 （例如

二氧化碳有导致窒息的危险。干冰弹丸由 固体二氧化碳制成。在运行设备时，工位 上空气中的二氧化碳含量会升高。为工位 提供足够的通风，必要时使用人员警告设

7...10%：头痛、恶心、可能会失去意

如果出现这些迹象，则立即停止设备，并 且前往有新鲜空气的地方，在继续工作前 改进通风措施，或者使用呼吸装置。 二氧化碳比空气重，并且会在狭窄空间中、 地下或者封闭容器中聚集。 为工位确保足够的通风。 留意干冰制造商的物料安全说明书。

静电放电有导致人身伤害的危险，电子组 件有损坏危险。在清洁过程中，清洁对象 可能会产生静电。将清洁对象接地，并且 在整个清洁过程中保持接地状态。

触电有导致人身伤害的危险。在打开控制 柜前，将电源插头从插座中拔下。

79 °C。绝对 不要在没有防护的情况下触摸干冰和低温

飞溅的干冰弹丸或者污垢微粒有导致人身 伤害的危险。穿戴密闭的护目镜。 存在听力损伤危险。穿戴听力保护装置。

穿戴符合 EN 511 要求的防护手套和长袖的

触电有导致人身伤害的危险。在打开控制 柜前，将电源插头从插座中拔下。

意外启动的设备有导致人身伤害的危险。 在设备上作业前将电源插头从插座中拔下。

干冰或者低温设备部件有导致低温灼伤的 危险。在设备上作业时，穿戴合适的低温 防护服，或者清除干冰并且让设备升温。

喷枪的反冲力有导致事故的危险。在操作 喷枪的扳机前，寻找安全的站立位置，并

四处乱飞的物体有导致受伤的危险。固定 住重量轻的清洁对象，避免被干冰射流带

在其他人员可能达到的距离内请勿使用本 设备，除非穿有防护服。 如果设备的连接线或者重要部件损坏，例 如安全装置、喷射料软管、喷枪。 定量装置有导致挤压伤害的危险。在拆除 干冰容器中的保护板前，务必将设备的电

对于本设备的运行，在德意志联邦共和国境内，适用下列规定和指令 （可向以下地址索取：Carl Heymanns Verlag KG，Luxemburger Straße 449, 50939 Köln）：– BGV D 26 喷射作业– BGV D 26 的实施细则– BGR 117 狭窄空间中的作业– BGR 189 防护服的使用– BGR 195 防护手套的使用– BGR 500 使用喷射设备工作– BGI 534 狭窄空间中的作业– BGI 836 气体警报器如果按下紧急停止按钮，则干冰定量供应会停止，并且喷嘴中的气流会中断。 松开喷枪的扳机。 按下紧急停止按钮。干冰定量供应会停止，并且喷嘴中的气流

环境保护 . . . . . . . .

安全说明 . . . . . . . .

功能 . . . . . . . . . .

控制元件 . . . . . . . .

操作说明 . . . . . . . .

配件 . . . . . . . . . .

包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。旧的设备中含有宝贵的可再利用的材料，应加以回收利用。电池，油和类似的物质不可以进入自然环境。请通过适当的收集系统处理您的旧设备。

283ZH- 2 设备用于用干冰弹丸清除污垢，干冰弹丸 通过空气射流进行加速。 设备不允许在有爆炸危险的环境中使用。 作为喷射料，只允许使用干冰弹丸。使用 其他喷射料可能会导致设备损坏。 压缩空气通过一个压力调节阀进入喷枪。 在操作喷枪扳机的情况下，阀门会打开， 并且空气流会从喷枪中射出。此外，干冰 弹丸通过定量装置添加到空气流中。对于 设备版本 “IB 7/40 Advanced”，可以在 喷枪上关断定量添加功能。干冰弹丸撞击 要清洁的表面，并且清除污垢。由于

°C 的低温干冰弹丸，在污垢和清洁对象之 间还会额外产生温度应力，它同样也有助 于清除污垢。此外，干冰在撞击时会立即 变为气态二氧化碳，并且需要占用 700 倍 的体积。被干冰浸润的污垢会因此被炸飞。 在喷射运行期间，干冰容器上的一台振动 器可以确保干冰弹丸持续不断的补充。 1推杆 2 干冰容器盖 3 喷枪支架 4 配件储放格 5 控制面板 6 控制导线连接 7 带接线端的接地绳 （仅限 IB 7/40 Advanced，IB 7/40 Classic 为选配） 8 喷射料软管连接器 9 带驻车制动器的导向滚轮 10 运输握把，碰撞保护架 11 干冰排放口，用于清空容器 1 电缆托架 2 电源线卷线盘 3 泄压阀，水分离器的冷凝水排空 4 压缩空气接口 5 冷凝水排放口 6 保险丝 F1，位于侧面饰板下方 1 统计按钮，复位计数器 2 干冰容器排空按钮 3 显示屏 4 增加喷射压力按钮 5 减小喷射压力按钮 6 增加干冰添加量按钮 7 减少干冰添加量按钮 8 设备开关 9 紧急停机按钮 10 带钥匙开关 1 控制电压指示灯

黄色：干冰容器排空处于活跃状态 2 紧急停止指示灯 红色：紧急停止按钮已操作 绿色：紧急停止按钮未操作 3 压缩空气指示灯

橙色：未达到选择的喷射压力 红色：压力过低 （低于 0.15 MPa/1.5 bar） 4 定量装置指示灯

红色：驱动装置内存在故障 5 喷枪指示灯

橙色：在接通过程中操作了喷枪的扳机 红色：喷枪已拔出或者控制线损坏 6 显示区

284 ZH- 3 1喷头 2喷枪 3扳机 4 保险按钮5 喷射料软管连接器6 控制导线连接仅限 IB 7/40 Advanced：7 干冰定量添加功能接通 / 关闭按钮在干冰定量添加功能关闭的情况下红色 8 增加干冰添加量按钮9 增加喷射压力按钮10 减小喷射压力按钮11 减少干冰添加量按钮

飞溅的干冰弹丸有导致人身伤害的危险。 在设备准备过程中，检查所有组件，尤其 是喷射料软管是否状态正常。用完好的组

清洁污染的组件，并且检查是否功能正常。 将设备放置在水平且平整的表面上，并且卡住导向滚轮的驻车制动器。 将喷射料软管和设备连接并且固定。 将喷枪和喷射料软管连接并且固定。 将控制线和设备连接。 将控制线和喷枪连接。

所有喷嘴将会拧装到喷枪的螺纹上，无需 工具。喷嘴上设计的扳手面用于用一把叉 形扳手松开卡住的喷嘴。

接触低温喷嘴有导致人身伤害的危险。在 触碰前让喷嘴升温，或者穿戴防护手套。

除了随附的扁平喷射喷嘴，作为配件，还提供其他不同规格的扁平和圆形喷射喷嘴。1 圆形喷射喷嘴，短款2 圆形喷射喷嘴，长款3 扁平喷射喷嘴，短款4 扁平喷射喷嘴，长款，属于交付范围5 圆形喷射喷嘴，弯头，带橡胶保护层6 扁平喷射喷嘴，弯头，带橡胶保护层 将喷嘴放到喷枪的螺纹接头上，并且用 搅碎器会搅碎干冰弹丸，并且安装在喷枪和喷嘴之间。通过搅碎器中 4 块孔板的朝向来确定搅碎 选择搅碎程度：1 螺旋连接 2料仓 3孔板 拧下螺栓连接。 将带孔板的料仓取出。 如上所示在料仓中布置孔板 （3 种选项）。图中的尺寸说明针对的是通过口 将带有孔板的料仓装入搅碎器中。 拧上螺栓连接并且拧紧。在喷枪和喷嘴之间可以安装一段加长件。手柄可以固定到加长件上。工作照明安装在喷枪和喷嘴之间。接通和关闭在 “ 操作 / 基本设置 ” 章节中描述。

搅碎器 （配件）喷嘴加长件 （配件）手柄 （配件）工作照明 （配件） 285ZH- 4

为了确保无故障的运行，压缩空气的水分 含量必须低 （最高 5% 空气相对湿度，露 点低于 0°C）。压缩空气必须不含油、污

压缩空气必须干燥并且不含油，压缩机后 面必须至少连接一台后冷却器和一台分离

关闭泄压阀。 将压缩空气供气管连接到设备的压缩空气接口上。不允许超过最大允许的 1MPa (10 bar) 的供应压力。

使用的插座必须由一名电工负责安装并且 符合 IEC 60364-1 标准要求。 设备必须连接到带有保护接地的供电上。 使用的插座必须易于通达，并且位于距离 地面 0.6 m 至 1.9 m 之间的高度上。 使用的插座必须位于操作人员的视野范围

必须用一个 FI 保护开关（B 型 30 mA）保

每次使用前检查设备的电源连接导线是否 受到损坏。不得使用带受损电线的设备。 让电气专业人员更换所损导线。 延长电缆必须满足 IPX4 防护，并且电缆规 格必须至少达到 H 07 RN-F 3G1.5。

79 °C。绝对 不要在没有防护的情况下触摸干冰和低温 设备部件。穿戴防护手套和防护服。 打开干冰容器盖。 检查干冰容器是否存在异物和冷凝水，清除异物和冷凝水。 将干冰弹丸添加到容器中。

设备有损坏危险。作为喷射料，只允许使 用干冰弹丸。使用其他喷射料会导致保修

为了避免由于干冰弹丸融化而导致故障， 在加入新的干冰前，推荐首先将干冰容器 的内容物全部用完。在较长时间中断工作 前，运行设备，直至干冰容器用尽，或者 通过干冰排空功能排空容器。

设置取决于清洁对象的材质和污染程度。 通过转动而将紧急停机开关解锁。 设备开关调到 “I”。 将钥匙开关朝顺时针方向转动。 用增大 / 减小喷射压力按钮设置喷射压

用增大 / 减小干冰添加量按钮设置干冰 将钥匙开关朝逆时针方向转动并且拔下 通过自动封闭钥匙孔，可以在运行期间避免污染。在钥匙拔下的情况下，设备受到保护，其设置不会被改动，并且统计数值不会 执行维护保养作业“每天开始运行前”（参见 “ 维护和保养 ” 章节）。

飞溅的干冰弹丸有导致人身伤害的危险。 喷枪不得对人。让第三方人员离开使用地 点，并且在运行过程中让他们远离 （例如

在断开喷枪和喷射料软管之间的连接以及 喷射料软管和设备之间的连接前，务必截 断压缩空气供应，释放设备的压力，并且 将电源插头从插座中拔下。 隔离工作区域，防止操作期间人员进

二氧化碳有导致窒息的危险。干冰弹丸由 固体二氧化碳制成。在运行设备时，工位 上空气中的二氧化碳含量会升高。为工位 提供足够的通风，必要时使用人员警告设

7...10%：头痛、恶心、可能会失去意

如果出现这些迹象，则立即停止设备，并 且前往有新鲜空气的地方，在继续工作前 改进通风措施，或者使用呼吸装置。 留意干冰制造商的物料安全说明书。

危害健康的物质会导致危险。如果在加工 时可能产生危害健康的物质，则在开始作 业前必须落实相应的安全措施。

不要同时加工轻金属和含铁部件。 如果需要交替加工轻金属和含铁部件，则 在加工另外一种材料前，必须首先清洁工

在狭窄空间内作业时，确保充分的空气交换，以保持室内空气中的二氧化碳浓度低于危险值。 必要时固定清洁对象。

静电放电有导致人身伤害的危险，电子组 件有损坏危险。在清洁过程中，清洁对象 可能会产生静电。将清洁对象接地，并且 在整个清洁过程中保持接地状态。

掉入干冰容器中的异物有导致损坏的危险。 在运行过程中保持干冰容器盖关闭。 将接地绳 （仅限 IB 7/40 Advanced）以导电的方式和清洁对象连接，或者通过其他方式将清洁对象接地。 穿戴防护服、防护手套、密闭的护目镜和听力保护装置。 激活压缩空气供应。 通过转动而将紧急停机开关解锁。 选择安全可靠的站立位置并采用安全的身体姿势，以免因水柱喷枪的反冲力失去重量平衡。为了避免突然的反冲，可以将喷射压力设置为缓慢上升 （参见 “ 操作 / 基本设置 ” 软启动菜单项）。 将喷枪的保险按钮压入。 通过操作喷枪的扳机激活干冰射流，并且执行清洁过程。

对于设备变型 IB 7/40 Advanced，可以用 喷枪上的干冰定量添加功能关闭 / 接通按 钮关闭和接通干冰弹丸的定量添加。在定 量添加功能关闭的情况下，按钮会红色亮 起，在显示屏中会显示 “Ice off”。

IB 7/40 Advanced，还可以在喷枪上改动喷射压力和干冰量。

污垢有导致定量装置损坏的危险。开展喷 射作业时，让干冰容器盖保持关闭，以避 免喷射掉落的污垢侵入。 松开喷枪的扳机。 按下紧急停止按钮。干冰定量供应会停止，并且喷嘴中的气流 中断压缩空气供应。 通过转动而将紧急停机开关解锁。 松开喷枪的扳机。 在休息时，可以将喷枪插到设备上的支

如果较长时间中断工作，干冰容器中的干 冰弹丸可能会融化。中断作业尽量不要超 过 20 分钟。如果较长时间中断，则排空干

286 ZH- 5 水分离器会对送入设备的压缩空气进行清洁。这样一来，冷凝水就会在水分离器中聚集，并且必须时不时地予以排空。 在冷凝水排放口下放置收集容器。 缓慢地打开泄压阀并且等待，直至冷凝水从设备中流出。

设备开关调到 “I”。 短按统计按钮，会显示运行持续时间。t：自最近一次复位以来的运行持续时 T：总运行持续时间。 短按统计按钮，会显示消耗的干冰量。m：自最近一次复位以来的干冰量。M：总的干冰量。 短按统计按钮，会显示平均干冰消耗 q：自最近一次复位以来的平均干冰消 Q：总体的平均干冰消耗量。 将钥匙开关朝顺时针方向转动。 长按统计按钮 4 秒。

同时按下增加喷射压力和减小喷射压力按钮并且按住，将钥匙开关朝顺时针方 在基本设置运行模式下，按钮具有以下的 1 增大数值2 减小数值3 菜单项向上4 菜单项向下 将钥匙开关朝逆时针方向转动。

79 °C。绝对 不要在没有防护的情况下触摸干冰和低温 设备部件。穿戴防护手套和防护服。

飞溅的干冰弹丸有导致人身伤害的危险。 喷枪不得对人。让第三方人员离开使用地 点，并且在运行过程中让他们远离 （例如

关闭压缩空气供应。 在冷凝水排放口下放置收集容器。 缓慢地打开泄压阀并且等待，直至冷凝水和压缩空气从设备中溢出。 在干冰排放口下放置收集容器。 按下干冰容器排空按钮并且等待，直至干冰容器排空为止。在预设的时间过后，干冰排空会停止（参见 “ 基本设置 ”）。必要时反复按压干冰容器排空按钮。

将高压清洗机开关调到 “0/OFF”。 将设备从压缩空气进气管上断开。 从插座上拔下电源插头。 清洁并且收起接地绳。

设备中残留的干冰有导致事故的危险。在 封闭车辆内运输前，必须彻底清除设备中 的干冰，以避免随行人员由于二氧化碳而

在运输前，执行 “ 停用 ” 章节中的所有 将设备置于运输车辆上。 锁定导向滚轮的制动器。 用张紧带将设备固定在车辆上。

二氧化碳聚集有导致窒息的危险。只允许 将干冰弹丸存放在通风良好的地方。 保障设备安全可靠运行的基础是按照下方的保养计划表定期进行保养。请仅使用生产商的原厂备件或者推荐的零 – 备件和易损件，– 配件，– 工作材料，– 清洁剂。

在设备上作业时有导致事故的危险。在设 备上作业前，执行 “ 停用 ” 章节的所有

干冰或者低温设备部件有导致低温灼伤的 危险。在设备上作业时，穿戴合适的低温 防护服，或者清除干冰并且让设备升温。

为了保障设备可靠运行，建议签订保养合同。请联系 Kärcher 公司主管客户服务 仔细检查喷射料软管是否存在裂纹、弯折部位和其他损坏。软管的柔软部位提示软管的内侧发生磨损。用新的软管更换损坏或者磨损的软管。 检查电缆和插头是否损坏。安排由客户服务更换损坏的部件。 检查喷射料软管、设备和喷枪上的连接器是否损坏和磨损。更换损坏的软管，安排由客户服务更换设备上或者喷枪上损坏的连接器。 检查定量装置是否损坏和不密封。如果发现损坏 / 不密封，则通知客户服务。 检查后轮的固定帽套是否紧固。 让客户服务部门检查设备。 至少每隔 2 年更新一次喷射料软管。

0、1、2、3、4、5 软启动，在达到选择的喷射压力前的持续时间T_Dump1、2、3、4、5 分钟干冰排空过程的持续时

公制：kg/h、MPa英制：lbs、psi 开 / 关 接通 / 关闭喷嘴照明

开 / 关 演示运行模式：会模拟操作，但压缩空气和干冰投放会被禁止。退出基本设置

每天运行开始前每隔 100 个运行小时每隔 500 小时或者每年一次

287ZH- 6为了执行部分维护保养作业，必须拆除设备的侧面饰板： 1侧板 2 快速封扣 朝逆时针方向打开快速锁扣。 取下侧面饰板。 1螺丝 2底部 3螺母 4垫圈 5 过滤器滤芯6 上部部件 旋下 4 枚螺丝。 取下下部部件。 旋下螺母。 取下垫圈。 取下滤芯并且用新的滤芯更换。 以相反的顺序重新组装水分离器。根据 BGV D 26，必须由一名专家在设备上进行下列检测。检测的结果必须记录到一份检测证明中。设备使用方必须妥善保管好检测证明，直至下一次的检测。 检查设备的属性和功能是否符合规定。 检查设备的属性、功能和安装是否符合 检查设备的属性、功能和安装是否符合

在设备上作业时有导致事故的危险。在设 备上作业前，执行 “ 停用 ” 章节的所有

干冰或者低温设备部件有导致低温灼伤的 危险。在设备上作业时，穿戴合适的低温 防护服，或者清除干冰并且让设备升温。

在中断使用超过一年后在更换安装地点后在可能影响到运行安全性的维修作业或者

指示灯 （指示灯） 可能的原因 排除故障 活动实施人E001 控制电压指示灯红 控制电压过低 关闭饮水机，稍等之后重新打开。安排检查插座。如果故障代码反复出现，则通知凯驰客户服务 E002 紧急停止指示灯红 已按下了紧急停止按钮 通过旋转解锁紧急停止按钮。 操作人员E003 压缩空气指示灯红 压缩空气供应的压力过低 增大压力。关闭饮水机，稍等之后重新打开。 E004 定量装置指示灯红 定量单元中有故障 关闭饮水机，稍等之后重新打开。如果故障代码反复出现，则通知凯驰客户服务 E005 喷枪指示灯红色亮 设备和喷枪之间的连接异常。 检查控制线中连接器的连接是否正确。检查控制电缆是否损坏。 E006 喷枪指示灯红色亮 喷枪或者控制电缆中短路 更换喷枪或者喷射软管和控制电缆。 操作人员E007 压缩空气指示灯红 压缩空气调节阀上有故障 找客户服务人员。 操作人员E008 喷枪指示灯橙色亮 在接通或者解锁紧急停止按钮的过程中操作了喷枪的扳机松开喷枪的扳机。 操作人员 288 ZH- 7 故障 —— 显示屏上无显示 故障 可能的原因 排除故障 活动实施人

电源插头未插入插座中。 将电源插头插入到插座里。 操作人员 保险丝 F1 已触发 取下侧面饰板，并且通过按压解锁保险丝 F1。 操作人员

压缩空气供应的压力过低 检查压力。 操作人员 喷射压力设置得过低 设置更高的喷射压力。 操作人员 供电断路 检查供电。“ 设备接通 ” 指示灯必须绿色亮

已按下了紧急停止按钮 通过旋转解锁紧急停止按钮。“ 设备接通 ” 指

控制线未正确连接 检查控制线和喷枪以及控制线和设备之间的连

控制线损坏 更换喷射料软管。 操作人员 压缩空气射流过弱 喷射压力设置得过低 设置更高的喷射压力。 操作人员 压缩空气供应的压力过低，或者压缩机的输

检查压力和输送量。 操作人员 水分离器中的滤芯堵塞。 更换水分离器中的滤芯。 操作人员 喷射料软管或者喷枪堵塞 让喷射料软管和喷枪解冻并且排除堵塞问题。增 大工作压力和 / 或降低干冰添加量。

干冰定量添加功能已关闭 （仅限 IB 7/40 Advanced），喷枪上的干冰定量添加功能接 通 / 关闭按钮红色亮起，显示屏显示 “Ice off”。 按下喷枪上的干冰定量添加按钮。 操作人员 干冰容器用尽 加注干冰容器 操作人员 干冰已融化 排空干冰容器，并且加注新鲜的干冰弹丸。 操作人员 干冰容器上的振动器部工作 找客户服务人员。 操作人员 定量装置的驱动电机过载 让定量装置解冻 操作人员 干冰容器中的压缩空气溢出 清洁定量装置中的压力平衡通道。 客户服务人

定量单元中的定量盘损坏 更换定量盘。 客户服务人

电压 V 220...240 电流种类 1~ 频率 Hz 50 输入功率 kW 0.6 漏泄电流，典型值。 毫安 7.5 FI 保护开关 delta I，单位：A 0.03

软管管径 英寸 1/2 供应压力 （最大） MPa (bar) 1.0 (10) 供应压力 （最小） MPa (bar) 0.2 (2) 压缩空气消耗量 m

干冰容器的容量 千克 15 宽度 mm 510 深度 mm 768 高度 mm 1096 IB 7/40 Classic 重量，运行准备就绪 千克 93 IB 7/40 Advanced 重量，运行准备就绪 千克 95 IB 7/40 Classic 重量，空重，不包括配件 千克 70 IB 7/40 Advanced 重量，空重，不包括配件 千克 71 喷射装置重量 （喷射料软管、喷枪、工具袋） 千克 6.75 水束喷枪的反冲力 （最大） N 30 喷枪的扭矩 （最大），仅限弯头喷嘴 N 8

• 干燥且不含油，压缩机后面必须至少连接一台后冷却器和一台分离器 290 ZH- 9 A 压力，单位：MPa B 压力，单位：bar C 体积流量，单位：m

rpm 1 直头喷嘴 2 弯头喷嘴 A 压力，单位：MPa B 压力，单位：bar C 声压级，单位：dB(A) 1 圆形喷射喷嘴，短款 2 扁平喷射喷嘴，短款 3 扁平喷射喷嘴，弯头 4 圆形喷射喷嘴，长款 5 扁平喷射喷嘴，长款，属于交付范围 A 压力，单位：MPa B 压力，单位：bar C 声功率级，单位：dB(A) 1 圆形喷射喷嘴，短款 2 扁平喷射喷嘴，短款 3 扁平喷射喷嘴，弯头 4 圆形喷射喷嘴，长款 5 扁平喷射喷嘴，长款，属于交付范围 全视角护目镜，防雾，部件编号：6.321-

带防滑纹路的低温防护手套，III 类，符合 EN 511，部件编号：6.321-210.0 带头箍的听力保护装置，部件编号： 6.321-207.0

部件编号：4.321-237.0 扁平喷射喷嘴，长款，属于交付范围 部件编号：4.321-235.0

部件编号：4.110-015.0 喷嘴加长件，300 mm 长 部件编号：5.760-001.0

部件编号： 2.815-421.0 我们的主管销售公司所发布的质量保证条 件每个国家均适用。在质量保证期内，如 果您的产品发生了任何故障，我们都将为 您提供免费维修，但是这种故障应当是由 于机身材料或制造上的缺陷造成的。如属 质量保证情况，请凭发票联系贵方经销商 或就近联系获得授权的客户服务点。
