HDS 9204 Classic - 高压清洗机 Kärcher - 免费用户手册

用户手册 HDS 9204 Classic Kärcher

在您第一次使用设备之前，阅读本原厂 操作说明书和随附的安全说明。并遵

为日后使用或其他所有者使用方便请妥善保管两份手

● 不遵守操作说明书和安全说明可能会导致设备损 坏，并且对操作人员和其他人员构成危险。 ● 如有运输损坏，立即通知经销商。 ● 打开包装时，检查包装内容物是否有配件缺失或者 损坏。交货范围参见插图 A。 ● 如果工作高度达到约海拔 800 m 或者更高，请联系 您的经销商，以便调整燃烧器设置，从而匹配高度

包装材料可以回收利用。请按照环保要求处理包

电气和电子设备含有宝贵的可再利用的材料以及 诸如电池、蓄电池或油等若使用不当或处理错误 会对人体健康和环境造成潜在性危险的组成部 分。为了设备按规定运行，需要这些组件。用符 号标记的设备不得与生活垃圾一同处理。 内部材料提示 (REACH) 最新的内部材料信息请您在如下链接中查找： www.kaercher.com/REACH

请勿使发动机机油、加热油、柴油和汽油进入环境当 中。请保护土地并按照环境保护要求对废油进行废弃处

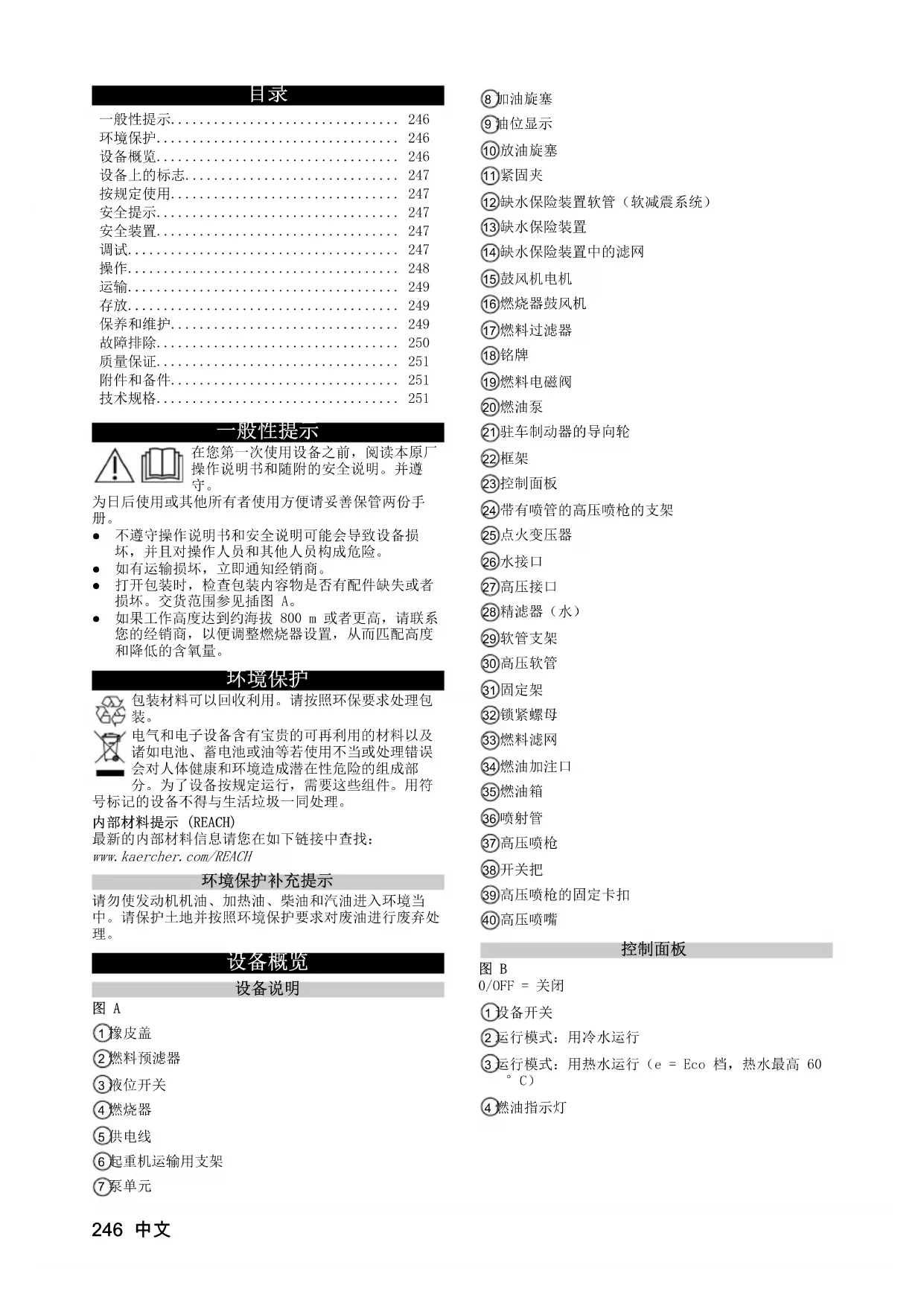

图 A 1 橡皮盖2 燃料预滤器3 液位开关4 燃烧器5 供电线6 起重机运输用支架7 泵单元8 加油旋塞9 油位显示10 放油旋塞11 紧固夹12 缺水保险装置软管（软减震系统）13 缺水保险装置14 缺水保险装置中的滤网15 鼓风机电机16 燃烧器鼓风机17 燃料过滤器18 铭牌19 燃料电磁阀20 燃油泵21 驻车制动器的导向轮22 框架23 控制面板24 带有喷管的高压喷枪的支架25 点火变压器26 水接口27 高压接口28 精滤器（水）29 软管支架30 高压软管31 固定架32 锁紧螺母33 燃料滤网34 燃油加注口35 燃油箱36 喷射管37 高压喷枪38 开关把39 高压喷枪的固定卡扣40 高压喷嘴

只允许使用设备清洁机器、车辆、建筑物、工具、立面、阳台和园艺设备。

禁止将含有矿物油的废水排入土壤、水域或下水道。只 能在适当的地方使用油分离器清洗发动机或底板。

提前磨损或在设备中沉积 只给设备供应不超出极限值的净水或循环水。 以下极限值适用于水源：● pH 值：6.5-9.5● 电导率：新鲜水的电导率 + 1200 µS/cm，最大电导率 2000 µS/cm● 可沉物质（样本体积 1 升，沉降时间 30 分钟）：< 0.5 mg/l● 可过滤的物质：< 50 mg/l，无磨蚀性物质● 碳氢化合物：< 20 mg/l● 氯化物：< 300 mg/l● 硫酸盐：< 240 mg/l● 钙：< 200 mg/l● 总硬度：< 28 °dH，< 50° TH，< 500 ppm (mg CaCO

/l) ● 铁：< 0.5 mg/l● 锰：< 0.05 mg/l● 铜：< 2 mg/l● 活性氯：< 0.3 mg/l● 无异味 设备适用下列安全说明：● 遵守液体喷射器相关国家立法者的规定。● 遵守事故预防方面相关国家立法者的规定。必须定期检查液体喷射器，并且将检查结果书面记录下 ● 需要注意，设备的加热装置属于燃烧设备。必须根据立法机构所制订的所在国各项法规定期检查加热 ● 不允许对设备和配件进行任何改动。 安全装置用于保护用户，不允许停止运行或使其功能无

● 如果压力开关损坏，则安全阀会打开。● 安全阀出厂时已设置好并且进行了铅封。必须由客户服务负责设置。 ● 缺水保险装置可以避免燃烧器在缺水的情况下接 ● 滤网防止保险装置脏污，必须定期清洗。 废气温度限制器在达到过高的废气温度时会关断设备。

检查设备、配件、供给线路和接口是否状态正常。如果 状态不正常，则不允许使用设备。

对于乳液状的机油，立即通知获得授权的客户服务。

1. 将设备放置在平坦的地面上。2. 在油位显示上检查高压泵的油位。油面必须位于油位显示的中间。3. 必要时添加机油。

1. 旋出密封旋塞。2. 旋入加油旋塞。

1. 将喷管和高压喷枪连接并且用手拧紧。2. 将高压喷嘴插到喷射管上。3. 安装锁紧螺母并且用手拧紧。4. 将高压软管和高压喷枪及设备的高压接口连接并且用手拧紧。

只能加注柴油或轻质加热油。不得使用不合适的燃料，

切勿在燃料箱已空的情况下运行设备。 1. 打开燃油箱盖。2. 添加燃油。3. 关闭燃油箱盖。4. 擦去溢出的燃油。切勿直接对着人员、动物、运行中的电器装备或设备本身喷射高压射流。防止设备霜冻。电压危险。只有电工或授权专业人员才可在电气设备上工作。由于废气有毒会造成健康危险。不得吸入废 由灼热表面引发的烫伤危险。248 中文

请注意自来水公司的各项规定。 根据现行规定，在无系统分离装置的情况下绝不允许在饮用水网上运行设备。使用 KÄRCHER 的系统分离装置或符合 EN 12729 类型 BA 的系统分离装置。流经系统分离装置的水为不可饮用水。始终将系统分离装置连接在水源上，绝不能直接连接在设备的水接口上。● 连接值参见技术数据。

1. 将系统分离器连接在进水口（例如水龙头）上。2. 入口软管（最短长度 7.5 m，最小直径 1”）3. 打开进水口。

抽吸含有溶剂的液体或饮用水 受伤、损坏、污染饮用水的危险 切勿抽吸含有溶剂的液体，例如稀释剂、汽油、机油或 未过滤的水。设备中的密封件不耐溶剂。极度易燃、易

1. 将抽吸软管（最小直径 1”）连接在水接口上。2. 将抽吸软管挂入一处外部水源中。

室外只能使用经过许可并相应进行了标识且具有足够横

确保使用的延长线的插头和连接器是防水的。

不得超过电气连接点处允许的最大电源阻抗（请参见技

如果您不清楚连接点处的电源阻抗，请与您的电力公司

● 连接值见技术数据和铭牌。● 电气连接必须由电工执行，并符合 IEC 60364-1 标

严禁在未安装喷射管的情况下操作设备。 每次使用前，请检查喷射管是否牢固就位。必须用手拧 紧喷射管的螺纹套管接头。

绝对不要在按下位置上固定触发器。 在设备上开展各类作业前固定高压喷枪，具体方法是翻

1. 关闭设备，并且操作高压喷枪，直至设备没有压力

2. 固定高压喷枪，为此翻出固定卡扣并且嵌入。3. 更换喷嘴。

1. 将设备开关置于所需的运行模式。设备会短暂地启动并且一旦达到工作压力就会关断。2. 松开高压喷枪，为此收回固定卡扣并且嵌入。在操作高压喷枪时设备会重新接通。

如果没有水从高压喷嘴中喷出，则对泵进行排气。参见 故障排除 - 设备不建压。

始终首先在较远的距离上将高压喷射流朝向需要清洁的 对象，以避免由于过高的压力而导致损坏。

用于清除轻度污染并且冲净，例如园艺设备、阳台、工

Eco 档 设备运行在最经济的温度区间中（最高 60 °C）。

1. 将设备开关设置为所需的温度。推荐的清洁温度● 30-50 °C：轻度污染● 最高 60 °C：含蛋白质的污染，例如在食品工业● 60-90 °C：机动车清洁，机器清洁

1. 固定高压喷枪，为此翻出固定卡扣并且嵌入。

在使用热水运行后，必须在喷枪打开的情况下，用冷水 运行设备至少 2 分钟进行冷却。 1. 关闭进水。2. 打开高压喷枪。3. 用设备开关接通泵，并且让其运行 5-10 分钟。4. 关闭高压喷枪。5. 将设备开关调到“0/OFF”位。6. 只允许用干燥的手将电源插头从插座中拔出。7. 拆除水接口。8. 操作高压喷枪，直至设备卸压。9. 固定高压喷枪，为此翻出固定卡扣并且嵌入。中文 249

1. 将高压喷枪连同喷管插入框架上支架中。2. 将高压软管和电导线收起，并且悬挂在支架上。

对于未彻底排空水的设备，将其存放在一处不结冰的地

对于连至烟囱的设备，必须留意流入的冷空气。

在室外温度低于 0 °C 时，将设备从烟囱上断开。

1. 如果存放时不能杜绝结冰问题，则停用设备。

如果停止使用时间较长或者存放时不能杜绝结冰问题，

1. 排水。2. 用防冻剂彻底冲洗设备。

1. 拧下进水软管和高压软管。2. 在锅炉底部拧下供给管路，并且让加热盘管空转。3. 让设备运行最长 1 分钟，直至泵和管路排空为止。用防冻剂彻底冲洗设备

1. 用一种市售的防冻剂彻底冲洗设备（燃烧器关

1. 在用车辆运输时，根据相应适用的指令固定设备，防止滑动和倾翻。

由于掉落的设备或物体导致受伤 请遵守当地事故预防规定和安全提示。 该设备只能由接受过起重机操作指导的人员运输。 每次使用起重机运输前检查起重装置是否损坏。 在每次用起重机运输前，检查设备上的支架是否损坏。 对于起重机运输，必须在支架上举升设备。

固定起重装置，防止负载意外脱开。 在使用起重机运输之前，拆除带有高压喷枪的喷管和其

请注意，在起重机的危险区域中不得有人员停留。 设备悬挂在起重机上时不可无人看管。

1. 将升降装置固定在设备的支架上，以进行起重机运

1. 关闭进水。2. 打开高压喷枪。3. 用设备开关接通泵，并且让其运行 5-10 分钟。4. 关闭高压喷枪。5. 将设备开关调到“0/OFF”位。6. 只允许用干燥的手将电源插头从插座中拔出。7. 拆除水接口。8. 操作高压喷枪，直至设备卸压。9. 固定高压喷枪，为此翻出固定卡扣并且嵌入。10. 让修剪机冷却。 可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

对于乳液状的机油，立即通知获得授权的客户服务。

1. 清洁精滤器。2. 清洁燃料滤网。3. 清洁燃料预滤器。4. 清洁燃料过滤器。5. 检查油位。

1. 清洁缺水保险装置中的滤网。每 500 个运行小时，至少每年一次1. 换油。2. 为设备除垢。3. 安排客户服务对设备落实一次保养。

清洁精滤清器1. 使设备卸压。2. 在泵头上拧下精滤器。3. 拆开精滤器，并且取出滤芯。4. 用干净的水或者压缩空气清洁滤芯。5. 以相反的顺序组装。清洁燃料滤网1. 敲出燃油滤网。在此过程中，不要让燃油进入周围 清洁燃料预滤器1. 将橡胶盖从燃油箱中拉出。2. 清洁燃料预滤器。3. 重新装入橡胶盖。250 中文

2. 吊出紧固夹，并将缺水保险装置的软管（软阻尼系

必要时，将一个 M8 的螺栓拧入约 5 mm，并由此可拉出

6. 请将软管接头完全推到缺水保险装置内并用紧固夹

1. 为大约 0.5 升机油准备一个收集容器。

以环保的方式废弃处理废油，或者移交给一家获得授权

4. 重新拧紧放油旋塞，扭矩 20...25 Nm。

6. 缓慢地添加新的机油，直至达到油位显示的中心。

管道内的沉积物会增大流动阻力，从而导致电机负荷会

除垢时，必须根据法律规定，使用经过检验且带有检验

1. 在一个 20 升容器中加入 15 升水。

3. 将水管直接连接到泵头上，并将自由端悬挂在容器

4. 将连接的不带喷嘴的喷管插入容器内。

6. 打开高压喷枪，并且在除垢的过程中不要重新关

7. 关断设备，并且让其停止 20 分钟。高压喷枪必须

接下来，为了防锈和中和残留的酸液，我们建议泵送一 种碱性溶液（例如 RM 81）经过设备。

电机过载/过热或者排气温度限制器已触发或者鼓风机 电机的线圈保护触点已触发

a 将喷嘴从喷管上拧下。 b 让设备运行，直到流出的水无气泡。 c 在有排气问题时，让设备运行 10 秒，然后关

1. 在泄漏加剧的情况下，安排客户服务检查设备。

允许每分钟 3 滴。 在高压喷枪关闭的情况下，设备不断地接通和关闭

1. 在运行时如果通过观察窗看不到任何点火火花，则

安排客户服务检查设备。 尽管水量不足，但是燃烧器不会关断。

缺水保险装置中的舌簧开关粘连或电磁活塞卡住

1. 安排由客户服务对设备除碳。中文 251

如果无法排除故障，则必须由客户服务部检查设备。

我们的主管销售公司所发布的质量保证条件在每个国家 均适用。在质量保证期内，如果您的产品发生了任何故 障，我们都将为您提供免费维修，但是这种故障应当是 由于机身材料或制造上的缺陷造成的。如属质量保证情 况，请凭发票联系贵方经销商或就近联系获得授权的客

只允许使用原厂附件和备件，它们可以确保设备安全无

电源电压 V 400 相位 ~ 3 电源频率 Hz 50 防护类型 IPX5 防护等级 I 连接功率 kW 7,0 电源保险丝（慢熔型） A 16 允许的最大电源阻抗 Ω 0.3105

进水压力（最高） MPa (bar) 1 (10) 进水温度（最高） °C 30 进水量（最小） l/h (l/min) 1200 (20) 抽吸高度（最高） m 0,5

输送量，水 l/h (l/min) 900 (15) 工作水压（配标准喷嘴） MPa (bar) 20 (200) 工作压力安全阀（最高） MPa (bar) 22 (220) 热水温度（最大） °C 80 燃烧器功率 kW 64 燃烧油消耗量（最大） kg/h 5,9 高压喷枪的后坐力 N 50 标准喷嘴的大小 25050

典型的工作重量 kg 145 长 x 宽 x 高 mm 880 x 700 x 900 油箱 l 30

燃料 燃料油 EL 或柴油 根据 EN 60335-2-79 标准测得的数值 声压级 L

dB(A) 100 高压喷枪的手臂振动值 m/s

在您第一次使用設備之前，請閱讀原版 操作說明書與隨附的安全提示。並遵守

為日後使用或其他所有者使用方便，請妥善保管兩份手

● 不遵守操作說明和安全說明會導致設備損壞，並對 操作人員和其他人員造成危險。 ● 如果出現運輸損壞情形，請立即通知經銷商。 ● 打開包裝時，請檢查包裝中的物品是否缺少配件或 損壞。供貨範圍請參閱圖A。 ● 在海拔約800 m以上的工作高度上，請聯繫您的經銷 商，以根據高度和降低的含氧量調整燃燒器設定。

包裝材料可回收利用。請按照環保要求處理包

電氣和電子設備含有寶貴的可再利用的材料以及 諸如電池、蓄電池或油等若使用不當或處理錯誤 會對人體健康和環境造成潛在性危險的成分。為 了設備能正確的運作，需要這些元件。用符號標 記的設備不得與生活垃圾一同處理。 內部材料指示(REACH) 最新的內部材料資訊請參見： www.kaercher.com/REACH 環境保護相關補充注意事項 請勿讓發動機、燃料油、柴油、汽油進入環境。請保護 土壤並以環保方式廢棄處理廢油。

圖 A 1 橡膠蓋2 燃油粗濾器3 液位開關4 燃燒器5 電線6 起重機運輸支架7 幫浦單元8 加油螺栓9 油位指示器10 放油螺塞11 固定夾12 低水位警報裝置的軟管（軟阻尼系統）13 缺水保護裝置14 缺水保護裝置內的濾網15 鼓風機馬達16 燃燒器鼓風機17 燃油過濾器18 銘牌19 燃油電磁閥20 燃油幫浦21 配備手動煞車的導輥22 框架23 控制面板24 高壓噴槍和噴射管的固定裝置25 點火變壓器26 水接頭27 高壓介面28 細濾器（水）29 軟管支架30 高壓軟管31 固定支架32 聯管螺母33 燃油濾網34 燃油添加口35 油箱36 噴射管37 高壓噴槍38 扳機39 高壓噴槍的安全扣40 高壓噴嘴

本設備僅可用於清潔，例如：機床、車輛、建築物、工具、外牆、露台和園藝裝置。

禁止將含有礦物油的廢水滲入地下、水道或污水處理系 統內。僅可在適當的地方使用分油器清洗馬達或底部。

設備過早磨損或內有沉澱 請為設備提供不超過限制值的乾淨水或循環水。 供水時請遵守以下限制值：● 酸鹼值：6.5-9.5● 電導率：淡水的電導率+ 1200 µS/cm，最大電導率2000 µS/cm● 會沉澱的物質（樣品量1 l，沉降時間30分鐘）：< 0.5 mg/l● 可過濾物質：< 50 mg/l，無磨蝕性物質● 碳氫化合物：< 20 mg/l● 氯化物：< 300 mg/l● 硫酸鹽：< 240 mg/l● 鈣：< 200 mg/l● 總硬度： < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

/l) ● 鐵：< 0.5 mg/l● 錳：< 0.05 mg/l● 銅：< 2 mg/l● 活性氯：< 0.3 mg/l● 無異味 以下安全說明適用於本設備：● 請遵守各國針對液體噴槍所訂定的法規。● 請遵守各國防範事故的相關法規。液體噴槍必須定期檢驗，檢驗結果必須要有書面文件證明。● 請注意，設備的加熱系統是燃燒系統。燃燒裝置必須定期依據各國相關法規進行檢驗。● 設備和配件不得進行任何變更。 安全設備是用來保護使用者，不得棄之不用或修改其功

● 壓力開關故障時，安全閥會開啟。● 安全閥出廠時已進行設定和封鉛。該設定僅能由客戶服務執行。 ● 缺水保護裝置可避免燃燒器在缺水的情況下啟動。● 內裝的濾網可避免裝置內髒污，濾網必須定期清

廢氣溫度限制器在廢氣溫度太高時，會自動關閉裝置。

檢查設備、附件、電源線和接口是否完好無損。如果狀 態未達完好無損，則不得使用本設備。

發現油為乳狀時，請立即通知授權的客戶服務。

1. 將設備放置在平坦的地面上。2. 在油位指示器上檢查高壓幫浦的油位。油位必須位於油位指示器的中間。3. 如有必要，請添加油。

1. 將噴射管與高壓噴槍連接，並牢牢鎖緊。2. 將高壓噴嘴插在噴射管上。3. 裝上鎖緊螺母，並牢牢鎖緊。4. 將高壓軟管連接到高壓噴槍和設備的高壓接口上，並牢牢鎖緊。

只能添加柴油或輕質加熱油。不得使用不合適的燃料，

油箱已空時，請勿操作本設備。 1. 打開油箱蓋。2. 添加燃油。3. 關閉油箱蓋。4. 擦掉溢出的燃油。切勿直接對著人員、動物、運行中的電器裝備或設備本身噴射高壓射流。防止設備霜凍。電壓可能導致危險。只允許合格的電工或授權的專業人員在電氣系統上工作。有毒廢氣可能危害健康。請勿吸入廢氣。高溫表面恐有灼傷危險。254 繁體中文

請遵守供水公司的各項規定。 根據現行法規，若無系統分離器，不得在飲用水網絡上操作本設備。請使用KÄRCHER的系統分離器，或者使用符合EN 12729 BA類型的系統分離器。通過系統分離器的水被歸類為非飲用水。系統分離器請一律連接在供水系統上，切勿直接連接在設備的供水接口上。● 連接值請參閱技術數據。

1. 將系統分離器連接在進水口（例如：水龍頭）上。2. 將入口軟管（最小長度7.5 m，最小直徑1“）連接在設備的供水接口和系統分離器上。3. 打開進水口。

吸入含有溶劑的液體或飲用水 受傷和損壞之虞，飲用水污染 切勿吸入含有溶劑的液體，例如：油漆稀釋劑、汽油、 油或未過濾的水。設備中的密封件不耐溶劑。溶劑產生 的噴霧極易燃、有爆炸性且有毒。 切勿從飲用水容器抽吸水。

1. 將吸水軟管（直徑至少為1“）連接在供水接口

在室外僅使用經過許可且有相關標示的加長電線，並注 意其橫截面積要足夠大。 請注意，所使用的延長電纜的插頭和連接器必須具備防

不得超過電氣連接點處允許的最大電源阻抗（請參見技

如果您不清楚連接點處的電源阻抗，請與您的電力公司

● 連接值見技術資料和銘牌。● 電氣連接必須由電工執行，並符合 IEC 60364-1 標

未安裝噴射管時，請勿操作本設備。 每次使用前，請檢查噴射管是否安裝牢固。噴射管的螺

切勿將扳機操縱桿固定在啟動位置上。 在設備上進行任何操作之前，請摺出並扣入安全扣，以

1. 關閉設備，並操作高壓噴槍，直到設備達到無壓。2. 摺出並扣入安全扣，以固定高壓噴槍。3. 更換噴嘴。

1. 將設備開關調至所需的操作模式位置上。設備會短暫啟動，並在達到工作壓力後立即關閉。2. 摺入並扣入安全扣，以鬆開高壓噴槍。啟動高壓噴槍時，設備會再次啟動。

如果高壓噴嘴未流出水，則為幫浦排氣。若發生設備未 產生壓力的故障時，請參閱說明

高壓水柱請一律先從較遠距離處對準待清潔物件，以避

用於去除輕微的髒污和清水沖洗，例如：園藝裝置、露台、工具。 本設備可在最經濟的溫度範圍（最高60°C）內運作。

1. 將設備開關調至所需溫度。建議的清潔溫度● 30-50 °C：輕微髒污● 最高60°C：含蛋白質的髒污，例如：食品工業環境

● 60-90 °C：汽車清潔、機床清潔

1. 摺出並扣入安全扣，以固定高壓噴槍。

使用熱水操作之後，必須打開噴槍以冷水操作設備至少 2分鐘，以進行冷卻。

1. 關閉進水口。2. 打開高壓噴槍。3. 透過操作設備開關的方式開啟幫浦，並使其運轉5-10秒鐘。4. 關閉高壓噴槍。5. 將設備開關調至「0/OFF」。6. 只能用乾燥的手從插座上拔下電源插頭。7. 拆下水接頭。繁體中文 255

8. 操作高壓噴槍，直到設備達到無壓。9. 摺出並扣入安全扣，以固定高壓噴槍。

1. 將高壓噴槍連同噴射管插入框架上的固定裝置。2. 捲收起高壓軟管和電線，然後掛在固定裝置上。

未完全排空水的設備請存放在不會結霜的地方。 設備若接在煙囪上，必須注意是否有冷空氣進入。

外部溫度低於0 °C時，請斷開設備與煙囪的連接。

設備長時間不使用或設備存放時無法避免不結凍的情況

1. 排放水。2. 在設備上徹底噴上防凍劑。

1. 拆下進水軟管和高壓軟管。2. 拆下鍋爐底部的進料管線，並排空加熱盤管。3. 讓設備最多運行1分鐘，直至幫浦和管路全排空。在設備上噴上防凍劑。

1. 用市售的防凍劑徹底沖洗設備（燃燒器關閉）。藉此亦可達到一定程度的防鏽保護。

1. 使用車輛運輸設備時，請按照現行指導說明固定設備，以防止其滑動和傾翻。

設備或物體掉落可能造成人員受傷 請遵守當地事故預防規定和安全說明。 本設備只能由受過起重機操作訓練的人員使用起重機進

每次使用起重機進行運輸之前，請檢查舉升裝置是否損

每次使用起重機進行運輸之前，請檢查設備上的支架是

使用起重機運輸時，只能從支架上舉升設備。

固定住舉升裝置，防止重物不慎鬆脫。 在使用起重機進行運輸之前，請拆下噴射管連同高壓噴

在舉升過程中，請勿在設備上運輸任何物品。

請確認，無人逗留在起重機的危險區域內。 請勿在無人看管的情況下，讓設備懸掛在起重機上。

1. 將舉升裝置固定在支架上，以使用起重機運輸設

1. 關閉進水口。2. 打開高壓噴槍。3. 透過操作設備開關的方式開啟幫浦，並使其運轉5-10秒鐘。4. 關閉高壓噴槍。5. 將設備開關調至「0/OFF」。6. 只能用乾燥的手從插座上拔下電源插頭。7. 拆下水接頭。8. 操作高壓噴槍，直到設備達到無壓。9. 摺出並扣入安全扣，以固定高壓噴槍。10. 讓設備冷卻。 可以與您的經銷商協定定期的安全檢查或簽訂保養合同。請與我們協商。

發現油為乳狀時，請立即通知授權的客戶服務。

1. 清潔細過濾器。2. 清潔燃油濾網。3. 清潔燃油預濾器。4. 清潔燃油濾清器。5. 檢查油位。

1. 清潔低水位警報裝置內的濾網。每 500 個運行小時，至少每年一次1. 換油。2. 設備進行除垢。3. 由客戶服務進行設備保養。

清洗精密濾網1. 使設備卸壓。2. 鬆開幫浦頭上的細過濾器。3. 拆下細過濾器，並取出濾芯。4. 用清水或壓縮空氣清潔濾芯。5. 以相反的順序組裝。清潔燃油濾網1. 敲出燃油濾網。同時勿讓燃油滴出，污染環境。清潔燃油粗濾器1. 將橡膠蓋從油箱拉出。2. 清潔燃油預濾器。3. 重新裝回橡膠蓋。256 繁體中文

2. 吊出緊固夾，並將缺水保護裝置的軟管（軟阻尼系

必要時，將一個 M8 的螺栓擰入約 5 mm，並由此可拉出

6. 請將軟管接頭完全推到缺水保護裝置內並用緊固夾

4. 重新安裝油箱，並將固定支架加以固定。

以環保的方式處理廢油，或將廢油送到授權的收集點。

4. 重新鎖緊緊放油螺塞，扭力為20至25 Nm。

6. 緩慢將新油添加到油位指示器的中間。氣泡必須能

管線內有沈澱堆積時，流動阻力會增加，進而導致馬達

依規範僅能使用貼有測試合格標籤的鍋爐去垢溶劑進行

● RM 101（訂購編號6.295-398.0）

1. 在20公升的容器中加入15公升的水。

3. 將水軟管直接連接在幫浦頭上，另一端則置入容器

4. 取下連接的噴射管噴嘴後，將噴射管插入容器中。

6. 打開高壓噴槍，在去鈣過程中請勿關閉該噴槍。

7. 關閉設備，使其靜置20分鐘。高壓噴槍必須保持開

我們建議緊接著透過幫浦將鹼性溶液（例如：RM 81） 打入設備內，以進行防鏽保護以及中和酸液殘留。

馬達過載/過熱或觸發了廢氣溫度限制器或風扇馬達的

a 從噴射管上拆下噴嘴。 b 讓設備運行，直到流出的水無氣泡為止。 c 若出現排氣問題，請讓設備運行10秒鐘，然後 關閉。重複此過程數次。 d 關閉設備。 e 重新鎖上噴嘴。

1. 設備若嚴重洩漏，請通知客戶服務檢查設備。

每分鐘滴3滴是允許的。 在關閉高壓噴槍的情況下，設備會連續啟動和關閉

1. 設備運行時若從視窗看不見火花，請通知客戶服務

低水位警報裝置內的簧片開關黏住或電磁活塞卡住。

1. 請客戶服務清除設備上的積碳。繁體中文 257

若障礙無法排除，請通知客服中心檢查設備。

我們的負責銷售的公司所發佈的品質保證條件在每個國 家均適用。在品質保證期內，如果您的產品發生了任何 故障，我們都將為您提供免費維修，但是這種故障應當 是由於機身材料或製造上的缺陷造成的。如屬品質保證 情況，請憑發票聯絡貴方經銷商或就近聯絡取得授權的

只允許使用原廠附件和備件，以確保設備安全無故障地

按照條例 (EU) 2019/1781 附錄 I 第 2 款 (12): j) 的例外理由 技術參數可能會有變化。 HDS 9/20-4 Classic

輸送量，水 l/h (l/min) 900 (15) 使用標準噴嘴的工作水壓 MPa (bar) 20 (200) 工作壓力安全閥（最大） MPa (bar) 22 (220) 熱水工作溫度（最高） °C 80 燃燒器功率 kW 64 暖氣燃料消耗（最大） kg/h 5,9 高壓噴槍的後坐力 N 50 標準噴嘴的噴嘴尺寸 25050

典型的工作重量 kg 145 長 x 寬 x 高 mm 880 x 700 x 900 油箱 l 30

燃油 燃料油 EL 或柴油 根據歐盟標準 EN 60335-2-79 所測出的數值 聲壓級 L

dB(A) 100 高壓噴槍的手臂振動值 m/s
