用户手册 HD 411 C Bp Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。

为口后使用或其他所有者使用方便请妥善保管两份手册。

蓄电池组和充电器

此外，请阅读蓄电池组和充电器随附的操作说明书和安全提示。

按规定使用

仅为以下工作使用该高压清洗机：

使用低压射束和清洁剂清洗（例如清洗机器、车辆、建筑物、工具）
- 使用无清洁剂的高压射束清洗（例如清洗立面、阳台、园林设备）

对于顽固的污垢，我们建议使用转子喷嘴特殊配件。
“Plus”规格的交货范围含有一个转子喷嘴。

水源的极限值

注意

脏污的水

提前磨损或在设备中沉积
只给设备供应不超出极限值的净水或循环水。
以下极限值适用于水源：
- pII 值：6.5-9.5
- 电导率：新鲜水的电导率 +1200 S / cm ，最大电导率 2000 S / cm
- 可沉物质（样本体积1升，沉降时间30分钟）：<0.5 mg/l
- 可过滤的物质: < 50 mg / 1 , 无磨蚀性物质
- 碳氢化合物: < 20 mg / l
- 氯化物: < 300 mg/l
硫酸盐：<240mg/l
钙：<200mg/1
总硬度：<28° dH，<50° TH，<500 ppm (mg CaCO₃/1)
铁： < 0.5mg / l
- 锰：<0.05 mg/l
铜：<2mg/l
- 活性氯: < 0.3 mg/l
无异味

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符号已的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见www.kaercher.com。

备件清单

只能使用KARCHER原装蓄电池组，不得使用无法反复充电的电池。

名称 订货号,备	件	货号,无包装
蓄电池组 Battery Power+36/75	2.445-043.0	6.445-059.0
蓄电池组 Battery Power+36/60	2.042-022.0	6.445-085.0
快速充电器 BatteryPower+ 36/60 (EU)	2.445-045.0	6.445-063.0
快速充电器 BatteryPower+ 36/60 (GB)	2.445-047.0	6.445-065.0

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全提示

在首次将设备投入运行之前，必须阅读安全注意事项5.951-949.0。
注意针对高压喷液装置的国家规定。
- 注意事故预防的国家规定。必须定期检查高压喷液装置。检查结果必须书面记录。
不要在设备和配件上进行任何更改。

注意

损坏危险

蓄电池盒进水可能导致短路并损坏设备。

将设备投入运行之前，请您关闭蓄电池盒的盖子。

配件安全提示

首次投入运行之前，另请阅读蓄电池组5.968-653.0的安全提示

设备上的符号

不允许将设备直接连接在公共饮用水网上。

切勿对着人员、动物、主动电气设备或设备喷射高压射束。防止设备箱冻。

安全装置

△小心

安全装置缺失或被改动过

安全装置用于保护您的安全。

不得变更或不用安全装置。

安全装置在工厂已设置且铅封。只能由客服进行调整

压力开关

在松开高压喷枪上的开关把时，压力开关关闭高压泵并且高压射束停止。

如果操作开关把，则泵重新接通。

设备介绍

见图片页

设备概览

①轮罩
② 滑板/立式滑板
3铭牌
4三孔喷嘴的喷嘴架
⑤ 平面清洗机运输支架
⑥伸缩把手解锁按钮

⑦伸缩把手
⑧ 高压喷嘴
9高压喷嘴的标记
10喷射管EASY!Lock
11高压喷枪EASY!Force
② 保险卡扣
⑬ 开关把
④ 保险杆
⑤ 高压软管EASY!Lock
⑥ 蓄电池组
⑦ 指示灯eco
18eco按钮
19蓄电池电量显示器
②电池盒盖
② 蓄电池组解锁装置
② 电池盒
② 软管架
24带夹具的喷射管支架，用于运输
转子喷嘴的喷嘴架（转子喷嘴仅包含在“Plus”型号的供货范围中）
设备开关
②7把手
喷嘴支架
29高压接口EASY!Lock
③ 支撑把手
③水接口
③ 带过滤器和清洁剂供应的清洁剂抽吸软管
③ 不带夹具的喷射管支架
34滤网
③ 软管接头
③ 锁紧螺母

安装

固定轮罩

将轮罩固定。

装配附件

提示

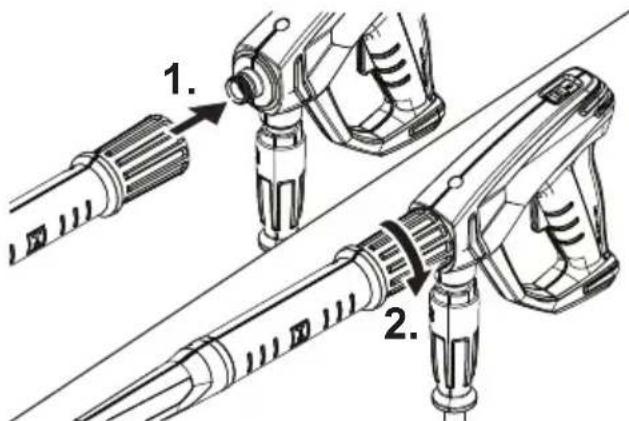

EASY!Lock系统通过快接螺纹只旋转一圈就可快速而可靠地连接组件。

1. 将高压喷嘴以标记向上的方式安装到喷射管上。
2. 用手拧紧高压喷嘴（EASY!Lock）。
3. 将喷射管与高压喷枪相连并用手拧紧（EASY!Lock）。

1. 松开伸缩把手解锁按钮。
2. 将伸缩把手拉出到头。
3. 将高压软管与设备的高压喷枪和高压接口连接并用手拧紧（EASY!Lock）。

装入蓄电池组

1. 翻起电池盒盖。
2. 将 2 个结构相同且已充电的 36 ~V 蓄电池组推入电池盒中，直到听到卡入声。
3. 关闭电池盒盖。

提示：有关充电和使用蓄电池组的说明请参阅蓄电池组和充电器的单独手册。

水接头

连接在水管上

警告

污水流回饮用水网

健康危害

请注意自来水公司的各项规定。

根据现行规定，在无系统分离装置的情况下绝不允许在饮用水网上运行设备。使用KARCHER的系统分离装置或符合EN12729类型BA的系统分离装置。流经系统分离装置的水为不可饮用水。始终将系统分离装置连接在水源上，绝不能直接连接在设备的水接上。

1. 检查水源的进水压力、进水温度和进水量（参见章节技术数据）。
2. 用进水管连接系统分离装置和设备水接口（对进水管的要求参见章节技术数据）。
3. 打开进水管。

从容器中抽吸水

1. 将带有过滤器的抽吸软管拧在水接口上（订货号参见章节技术数据）。
2. 给设备排气（参见章节 给设备排气）。

给设备排气

1. 从喷射管上拧下高压喷嘴。
2. 让设备运行，直到流出的水无气泡。
3. 在有排气问题时，让设备运行10秒，然后关闭。再次重复该过程。
4. 关闭设备。
5. 将高压喷嘴拧到喷射管上。

操作

危险

高压水射流

受伤危险

绝不要在已按下的位置上周定开关把和保险杆。

在保险杆损坏时，不要使用高压喷枪。

在设备上作业之前，将高压喷枪的保险卡扣向前推。

双手握住高压喷枪和喷射管。

警告

设备和附件损坏，电源线和连接损坏

受伤危险

该设备只能在状态完好的情况下运行。

打开/关闭高压喷枪

1. 按下保险杆和开关把。

高压喷枪打开。

1. 松开保险杆和开关把。

高压喷枪关闭。

高压运行

可以竖立或平躺运行设备。

提示

设备装配了一个压力开关。只在高压喷枪打开时，电机才能起动。

1. 将设备开关调到“I/ON”位。

2. 将高压喷枪的保险卡扣向后推。

高压喷枪保险打开。

1. 打开高压喷枪。

eco按钮

在eco运行模式下，设备的功耗降低。这样延长运行时间，直到蓄电池组放电。水压和水量减少。

1. 要打开eco运行模式，请按eco按钮。指示灯亮绿灯。

2. 要恢复标准模式，请再次按下eco按钮。指示灯熄灭。

蓄电池电量显示器

蓄电池电量显示器显示蓄电池组的剩余容量。

显示剩余容量
1个LED闪烁0...24%
1个LED亮起25...49%
2个LED亮起50...74%
3个LED亮起75...100%
3个LED闪烁故障

提示：只有在使用 Battery Power + System 的蓄电池组时，蓄电池电量显示器才会正常工作。

选择射束类型

1. 关闭高压喷枪。

2. 旋转喷嘴外壳，直到所需符号与标记对齐。

…	高压圆射束（0°）用于特别顽固的污垢
MCH	低压扁射束（CHEM）用于使用清洁剂的模式或低压清洁模式
	高压扁射束（25°）用于大面积污垢

使用清洁剂运行

危险

设备中仍有高压

受伤危险

更换喷嘴前关闭设备。

按下高压喷枪，直到设备无压。

警告

错误地处理清洁剂

健康危害

请注意清洁剂上的安全注意事项。

注意

不合适的清洁剂

损坏设备和待清洁的物体

只使用KARCHER许用的清洁剂。

注意清洁剂上的剂量建议和注意事项。

为了保护环境，尽量少使用清洁剂。

提示

KARCHER清洁剂可确保无故障地作业。请咨询我们或索取我们的产品目录或我们的清洁剂信息页。

1. 拔出清洁剂抽吸软管。
2. 在清洁剂过滤器上设置清洁剂溶液的抽吸量。
3. 将清洁剂抽吸软管挂在清洁剂容器中。
4. 将喷嘴置于“CHEM”位置。
5. 将高压清洗机投入运行。

推荐的清洁方法

1. 将少量清洁剂喷射到干燥的表面上并让其起作用（防止其变干）。
2. 用高压射流冲洗溶解的污垢。

使用清洁剂运行之后

1. 将清洁剂过滤器上的抽吸量设置为最大量。
2. 将过滤器浸入清水中。
3. 启动设备并彻底冲洗一分钟。

中断运行

1. 关闭高压喷枪。

关闭设备。

1. 将保险卡扣向前推。

高压喷枪锁定。

提示：关闭设备时，水压将降低约 70% 。以此可降低手动喷枪的操作力和提高设备的使用寿命。

继续运行

1. 将保险卡扣向后

高压喷枪保险打开。

1. 打开高压喷枪。

打开设备。

结束运行

1. 关闭进水管。
2. 打开高压喷枪。
3. 将设备开关转至“1/ON”位并让设备运行5至10秒。
4. 关闭高压喷枪。
5. 将设备开关调到“0/OFF”位。
6. 拆下进水管
7. 打开高压喷枪，直到设备无压。
8. 将保险卡扣向前推。
   高压喷枪锁定。
9. 翻起电池盒盖。
10. 按下蓄电池组解锁装置。
11. 取下两个蓄电池组并充电。
12. 关闭电池盒盖。

运输

△小心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

注意

运输不当

有损坏危险

防止高压喷枪开关把损坏。

• 使用车辆运输设备：根据现行的准则防止设备滑动和倾翻。
• 长距离运输：将设备的伸缩把手向后拉动。
• 在楼梯上运输设备：将设备逐个台阶地向上拉。滑板可防止外壳损坏。
  提起设备：通过把手提起设备。

平面清洗机运输支架

1. 将平面清洗机的管接头插到高压清洗机的运输支架上。
   2.拧上锁紧螺母约1圈。

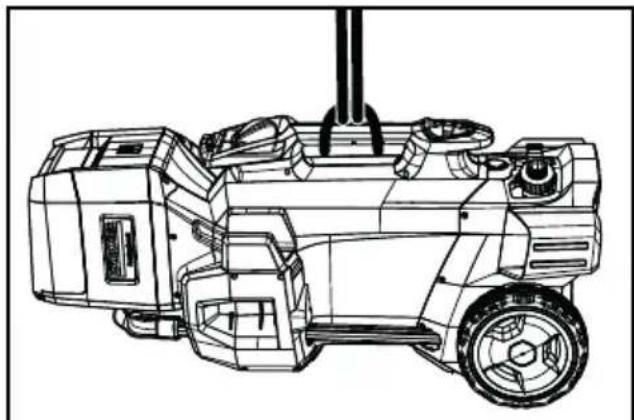

起重机运输

危险

起重机运输不当

由于掉落的设备或物体导致受伤

请遵守当地事故预防规定和安全说明。

该设备只能由接受过起重机操作指导的人员运输。

每次使用起重机运输前检查起重机是否损坏。

每次使用起重机运输前检查把手是否损坏。

只能通过把手提起设备。

不要使用吊链。

固定提升装置，防止负载意外脱开。

在使用起重机运输之前，拆除带喷射管及高压喷枪的、

喷嘴、平面清洗机和其他松散物体。

提升过程中不要在设备上放置其他物体。

不要站在负载下方。

请注意，在起重机的危险区域中不得有人员停留。

设备悬挂在起重机上时不可无人看管。

1. 将提升装置固定在设备把手上。

存放

小心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

只在室内存放设备。

保管设备

1. 将喷射管与高压喷枪放入喷嘴支架中并卡入喷射管支架中。

2.存放高压软管：

a卷起高压软管。

b 将高压软管挂在软管架上。

1. 按下伸缩把手的解锁按钮并压下伸缩把手。

防冻保护

注意

霜冻

冻住的水导致设备损坏

彻底排空设备中的水。

将设备保管在无霜冻的地方。

如果无法无霜冻地进行存放：

1. 排水。

2. 通过设备泵抽通用的防冻剂。

提示

使用用于机动车的、通用的乙二醇基防冻剂。注意防冻剂制造商的使用规定。

1. 让设备最长运行1分钟，直至泵和管道排空。

保养和维护

±b 危险

意外启动的设备

受伤危险

执行任何作业之前，请关闭设备，然后从设备中取出蓄电池组。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

保养间隔

在每次运行之前

检查高压软管是否损坏

立刻更换损坏的高压软管。

检查设备是否密封。

每分钟3滴水是允许的。在不密封性更严重时，请联系客服。

每周

• 清洗水接口中的滤网（参见章节 清洗水接口中的滤网）。

清洗清洁剂抽吸软管上的过滤器。

每500个运行小时，至少每年一次

让客服进行设备的保养。

保养工作

清洗水接口中的滤网

1.拧下锁紧螺母。
2. 取下软管接头。
3.取出滤网
4. 清洗并冲洗滤网外部。
5. 插入滤网。

提示

将软管接头的六角对准设备中的接口。

1. 安装软管接头并用锁紧螺母拧紧。

故障排除

±b 危险

意外启动的设备

受伤危险

在设备上工作之前请关断设备。

将蓄电池组从设备中取出。

请专业人士执行电气部件上的所有检查和工作。

在出现本章中未列出的故障时，请联系获得授权的客户服务人员。

电池电量指示灯的3个LED闪烁

1. 将设备开关调到“0/OFF”位。
2. 从设备中取出两个蓄电池组
3. 将两个蓄电池组装入设备中。
4. 将设备开关调到“I/ON”位。

设备无法启动

1. 将蓄电池组装入电池盒中。
2. 检查蓄电池组的剩余容量。
3. 在电气故障时，请联系客服。

设备不会产生压力

1. 按下eco按钮结束eco运行模式。
2. 将喷嘴设置为高压。
3. 给设备排气（见“给设备排气”一章）。
4. 清洁水接口中的滤网（见“清洁水接口中的滤网”一章）。
5. 检查进水量（所需的水量请见“技术数据”一章）。
6. 清洗喷嘴，必要时更换。
7. 在需要时，请联系客服。

泵不密封。

每分钟最多流出3滴水是允许的。
在设备不密封性更严重时，让客服检查设备。

泵爆震

1. 检查进水管是否密封。
2. 检查清洁剂吸入管是否密封。
3. 将清洁剂过滤器上的抽吸量设置为最小量。
4. 给设备排气（参见章节 给设备排气）。
5. 在需要时，请联系客服。

质量保证

我们的主管销售公司所发布的质量保证条件在每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

（地址详见背面。）

技术数据

	HD 4/11 C Bp
电源连接
电压 V72
功率消耗 kW 1,6
防护类型 IPX5
水接头
进水压力(最高) MPa 1
进水温度(最高) °C 60
进水量(最小) l/min 6,3
抽吸高度(最高) m 0,5
进水管最小长度 m 7,5
进水管最小直径 in 1/2
带过滤器的抽吸软管订货号 2.643-100.0
设备性能
标准喷嘴的大小 028
工作压力 MPa 11
工作压力(最高) MPa 15
输送量,水	l/min	6,3
输送量,清洁剂 l/h	0-25
高压喷枪的后坐力 N	16,3
蓄电池充满电时的工作时间-蓄电池组 Battery Power 36/75 标准模式	分钟	24
蓄电池充满电时的工作时间-蓄电池组 Battery Power+ 36/75 节能模式	分钟	34
尺寸和重量
重量	kg 24,5
长度	mm 380
宽度	mm 370
高度	mm 930
根据 EN 60335-2-79 标准测得的数值
手臂振动值	m/s²	1,5
不确定度 K	m/s²	0,6
声压级 LpA	dB(A)	69
不确定度 KpA	dB(A)	3
声功率级 LWA+ 不确定度 KWA	dB(A)	85

保留技术更改的权利。

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：高压清洗机

类型：1.520-xxx

相关的欧盟指令

2000/14/EC

2006/42/EC（+2009/127/EC)

2011/65/EU

2014/30/EU

应用的协调标准

EN 60335-1

EN60335-2-29

EN 60335-2-79

EN 50581

EN 55014-1:2017

EN 55014-2: 2015

EN 62233: 2008

应用的一致性评估方法

2000/14/EC：附录V

声功率级dB(A)

HID 4/11 C BP

测得的：82

确保的：85

签署人受董事会的委托并且全权处理相关事宜。
