A520MHVS - 主板 ASROCK - 免费用户手册

用户手册 A520MHVS ASROCK

電圧監視： +12V、+5V、+3.3V、CPU Vcore

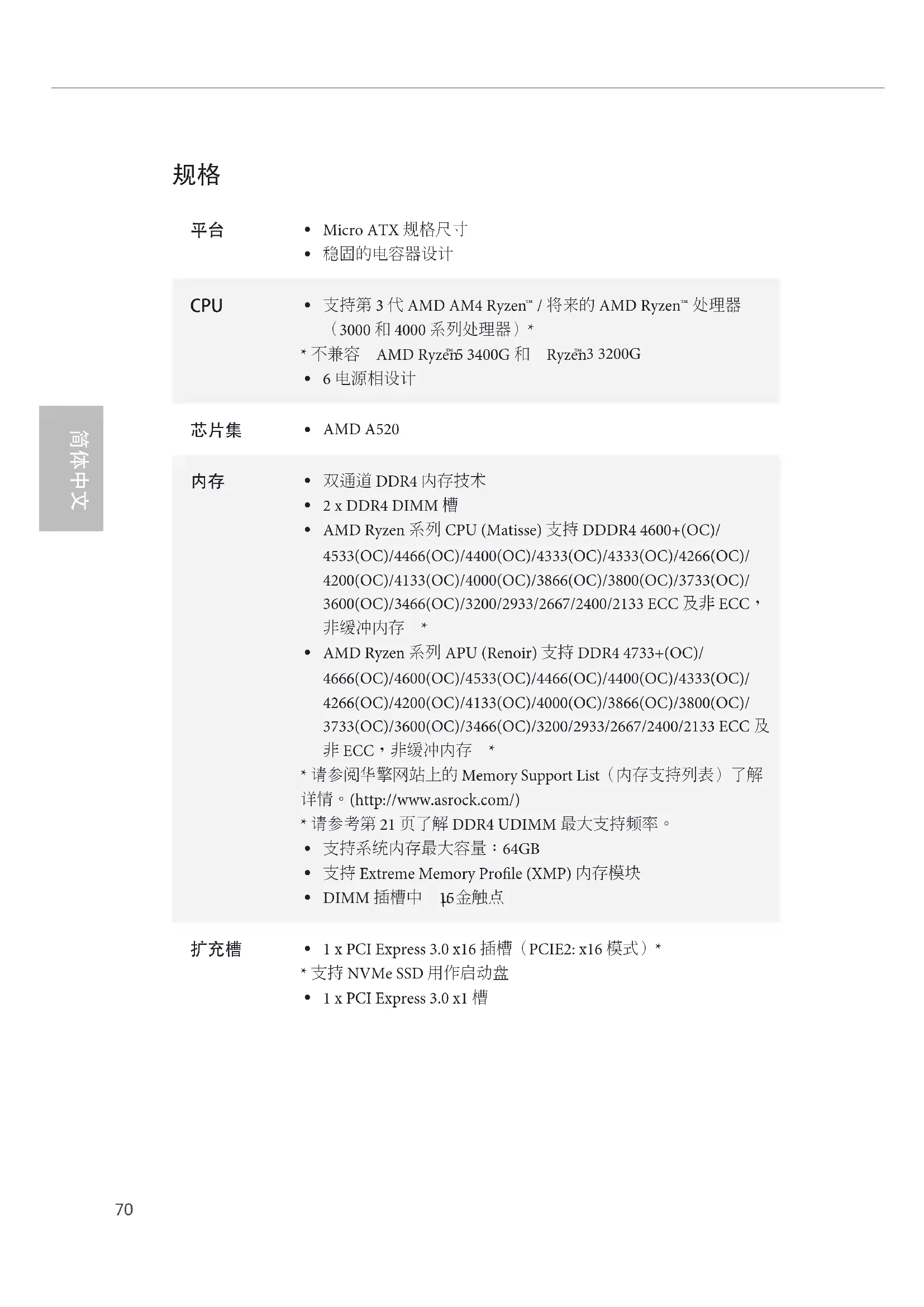

支持第 3 代 AMD AM4 Ryzen

（3000 和 4000 系列处理器）*

• 请参阅华擎网站上的 Memory Support List（内存支持列表）了解 详情。(http://www.asrock.com/)

• 请参考第 21 页了解 DDR4 UDIMM 最大支持频率。

支持 Extreme Memory Prole (XMP) 内存模块

Ryzen 系列 APU 中的集成 AMD Radeon

默认共享内存 2GB。最大共享内存达 16GB。

• 最大共享内存 16GB 需要安装 32GB 系统内存。 A520M-HDV:

3 个图形输出选项：D-Sub、DVI-D 和 HDMI

支持 HDMI 2.1，60Hz 时最大分辨率达 4K x 2K (4096x2160)

支持 DVI-D，60Hz 时最大分辨率达 1920x1200

支持 D-Sub，60Hz 时最大分辨率达 1920x1200

通过 HDMI 2.1 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 和 HBR（高位速率音频）

通过 HDMI 2.1 支持 HDR（高动态范围）

通过 DVI-D 和 HDMI 2.1 端口支持 HDCP 2.3

通过 HDMI 2.1 端口支持 4K 超高清 (UHD) 播放

3 个图形输出选项：D-Sub、DVI-D 和 HDMI

支持 HDMI 2.1，60Hz 时最大分辨率达 4K x 2K (4096x2160)

支持 D-Sub，60Hz 时最大分辨率达 1920x1200

通过 HDMI 2.1 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 和 HBR（高位速率音频）

通过 HDMI 2.1 支持 HDR（高动态范围）

通过 HDMI 2.1 端口支持 HDCP 2.3

通过 HDMI 2.1 端口支持 4K 超高清 (UHD) 播放

7.1 CH 高清音频（Realtek ALC887 音频编解码器）

2 x USB 2.0 端口（支持 ESD 保护）

4 x USB 3.2 Gen1 端口（支持 ESD 保护）

1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

高清音频插孔：线路输入 / 前扬声器 / 麦克风 A520M-HDV:

4 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和

• CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

2 x 机箱风扇接口（4 针）（智能风扇速度控制）

• 机箱风扇接口支持功率最高 1A (12W) 功率的水冷风扇。

• CHA_FAN2 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）

1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）73 A520M-HDV A520M-HVS

AMI UEFI Legal BIOS，支持 GUI

静音风扇（根据 CPU 温度自动调整机箱风扇速度）：CPU、

静音风扇（根据 CPU 温度自动调整机箱风扇速度）：CPU、

ErP/EuP 支持（需要支持 ErP/EuP 的电源）74

支援第 3 代 AMD AM4 Ryzen

（3000 與 4000 系列處理器）*

• 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/)

• 關於 DDR4 UDIMM 最高頻率支援，請參閱第 21 頁。

支援 Extreme Memory Prole (XMP) 記憶體模組

Vega Series Graphics 內建於 Ryzen 系列 APU*

預設共用記憶體 2GB。最大共用記憶體達 16GB。

• 最大共用記憶體 16GB 需要安裝 32GB 系統記憶體。 A520M-HDV:

三個圖形輸出選項：D-Sub、DVI-D 及 HDMI

最高支援 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.1

最高支援 1920x1200 @ 60Hz 解析度的 DVI-D

最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

支援使用 HDMI 2.1 連接埠（需相容於 HDMI 顯示器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

支援含 DVI-D 及 HDMI 2.1 連接埠的 HDCP 2.3

支援使用 HDMI 2.1 連接埠進行 4K Ultra HD (UHD) 播放

三個圖形輸出選項：D-Sub、DVI-D 及 HDMI

最高支援 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.1

最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

支援使用 HDMI 2.1 連接埠（需相容於 HDMI 顯示器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

支援含 HDMI 2.1 連接埠的 HDCP 2.3

支援使用 HDMI 2.1 連接埠進行 4K Ultra HD (UHD) 播放

7.1 CH HD 音訊（Realtek ALC887 音訊轉碼器）

支援 802.3az EEE 節能乙太網路

2 x USB 2.0 連接埠（支援靜電保護）

4 x USB 3.2 Gen1 連接埠（支援靜電保護）

1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

HD 音訊插孔：線路輸入／前置喇叭／麥克風 A520M-HDV:

與 RAID 10）、NCQ、AHCI 及熱插拔

6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4

• CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

2 x 機殼風扇接頭 (4-pin)（智慧型風扇速度控制）

• 機殼風扇接頭支援最高 1A (12W) 風扇功率的水冷風扇。

• 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN2。

2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援靜電保護）

1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠）（支援 靜電保護）77 A520M-HDV A520M-HVS

靜音風扇（依 CPU 溫度自動調整機殼風扇速度）：CPU、機殼
