사용 설명서 A520MHVS ASROCK

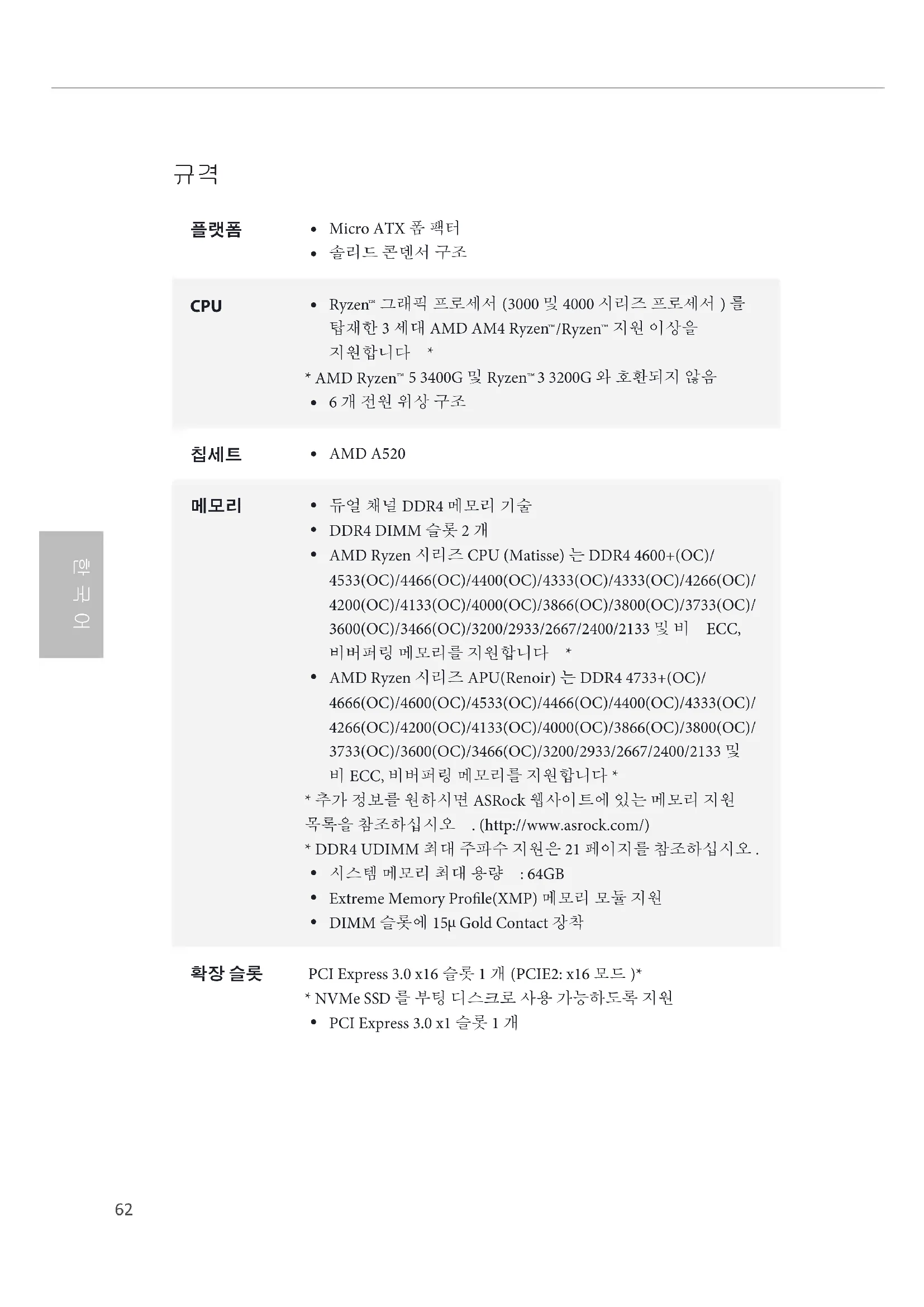

그래픽 프로세서 (3000 및 4000 시리즈 프로세서 ) 를 탑재한 3 세대 AMD AM4 Ryzen

• 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

• DDR4 UDIMM 최대 주파수 지원은 21 페이지를 참조하십시오 .

시스템 메모리 최대 용량 : 64GB

Extreme Memory Prole(XMP) 메모리 모듈 지원

PCI Express 3.0 x16 슬롯 1 개 (PCIE2: x16 모드 )*

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

Ryzen Series APU 의 통합형 AMD Radeon

• 실제 지원은 CPU 에 따라 다를 수 있음

기본 공유 메모리는 2GB 입니다 . 최대 공유 메모리는 16GB 까지 지원됩니다 .

• 최대 공유 메모리로 16GB 를 사용하려면 32GB 의 시스템 메모리가 설치되어 있어야 합니다 . A520M-HDV:

그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

HDMI 2.1 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz)

DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 2.1 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )

HDMI 2.1 에서 HDR( 높은 동적 범위 ) 를 지원합니다 .

DVI-D 및 HDMI 2.1 포트를 이용한 HDCP 2.3 지원

HDMI 2.1 포트를 이용한 4K Ultra HD(UHD) 재생 지원

Microso PlayReady® 지원 A520M-HVS:

이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 HDMI 및 D-Sub 포트 지원

HDMI 2.1 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz)

D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 2.1 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )

HDMI 2.1 에서 HDR( 높은 동적 범위 ) 를 지원합니다 .

HDMI 2.1 포트를 이용한 HDCP 2.3 지원

HDMI 2.1 포트를 이용한 4K Ultra HD(UHD) 재생 지원

Microso PlayReady® 지원

7.1 CH HD 오디오 (Realtek ALC887 오디오 코덱 )

PS/2 마우스 / 키보드 포트 1 개

USB 2.0 포트 2 개 (ESD 보호 지원 )

USB 3.2 Gen1 포트 4 개 (ESD 보호 지원 )

LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크 A520M-HDV:

HDMI 포트 1 개 A520M-HVS:

SATA3 6.0 Gb/s 커넥터 4 개가 RAID(RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 핫 플러그를 지원합니다 .

울트라 M.2 하이퍼 1 개 , M 키 타입 2242/2260/2280 M.2 SATA3

6.0 Gb/s 모듈 및 Gen4 M.2 PCI Express 모듈 Gen3 x4 (32 Gb/s) *

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

CPU 팬 커넥터 (4 핀 ) 1 개

• CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을

섀시 팬 커넥터 (4 핀 ) 2 개 ( 스마트 팬 속도 제어 )

• 섀시 팬 전력이 최대 1A (12W) 인 수냉식 쿨러 팬을 지원합니다 .

• 3 핀 또는 4 핀 팬이 사용 중인 경우 , CHA_FAN2 가 자동으로 감지할 수 있습니다 .

USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 ) (ESD 보호 지원 )

USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원 ) (ESD

GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

“플러그 앤드 플레이”지원65 A520M-HDV A520M-HVS

ACPI 5.1 준수 웨이크 업 이벤트

CPU, CPU VDDCR_SOC, DRAM, VDDP 전압 다중 조정

저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조절 ): CPU,

팬 다중 속도 제어 : CPU, 커넥터

저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조절 ): CPU,

팬 다중 속도 제어 : CPU, 커넥터

Microso® Windows® 10 64- 비트

ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )66
