MANUALE UTENTE A520MHVS ASROCK

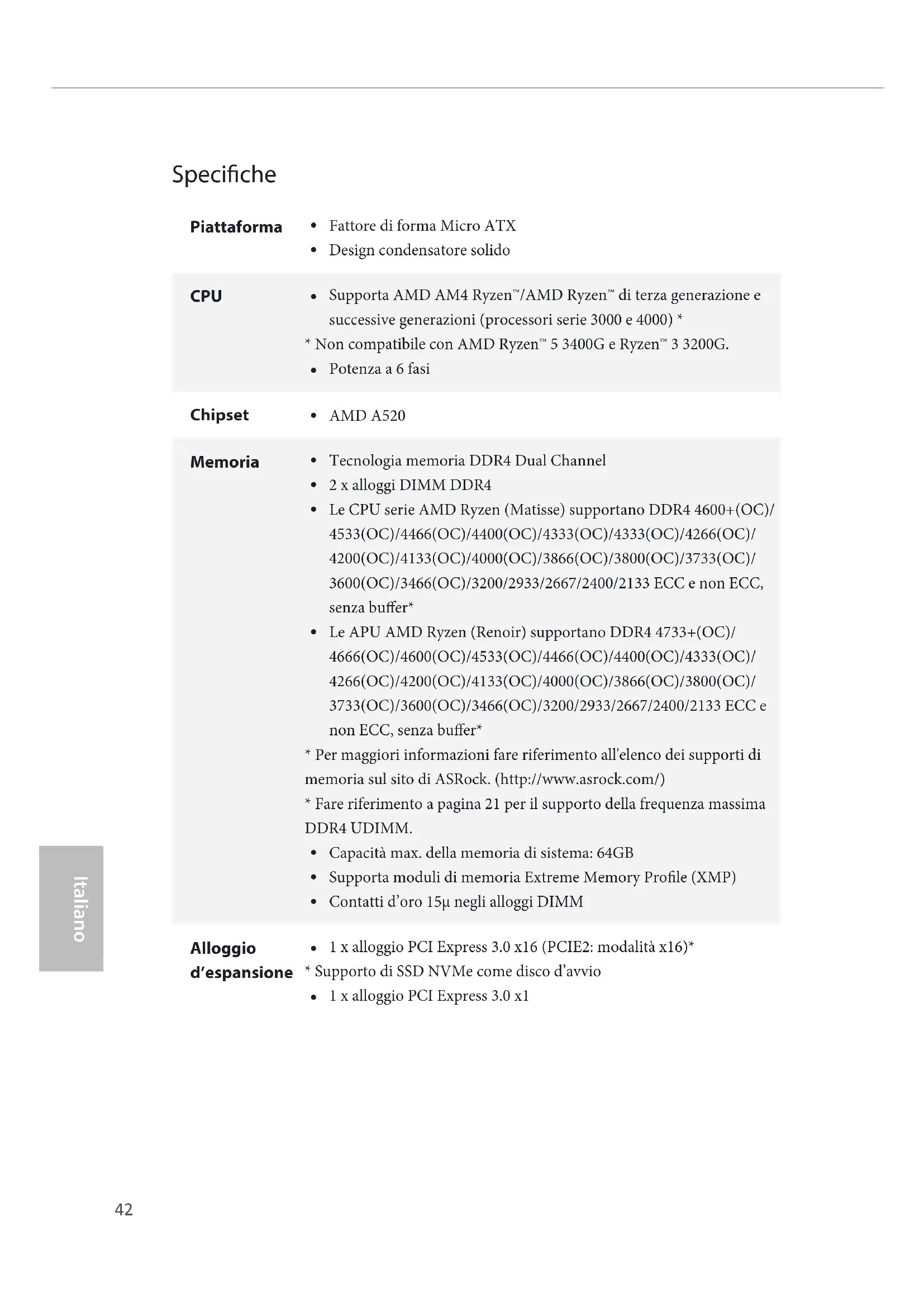

Fattore di forma Micro ATX

Design condensatore solido CPU

Supporta AMD AM4 Ryzen™/AMD Ryzen™ di terza generazione e successive generazioni (processori serie 3000 e 4000) *

• Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

• Fare riferimento a pagina 21 per il supporto della frequenza massima DDR4 UDIMM.

Capacità max. della memoria di sistema: 64GB

Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espansione

1 x alloggio PCI Express 3.0 x16 (PCIE2: modalità x16)*

• Supporto di SSD NVMe come disco d’avvio

serie Vega integrata nelle APU serie Ryzen*

• Il supporto eettivo può variare in base alla CPU

• La memoria condivisa massima di 16GB richiede che sia installata una memoria di sistema da 32GB. A520M-HDV:

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporto di tre monitor

Supporta HDMI 2.1 con risoluzione massima no a 4K x 2K (4096 x 2160) a 60 Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 2.1 (è necessario un monitor compatibile HDMI)

Supporto di HDCP 2.3 con le porte DVI-D e HDMI 2.1

Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 2.1

Doppia uscita graca:supporto di porte HDMI e D-Sub tramite controller display indipendenti

Supporta HDMI 2.1 con risoluzione massima no a 4K x 2K (4096 x 2160) a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 2.1 (è necessario un monitor compatibile HDMI)

Supporto di HDCP 2.3 con le porte HDMI 2.1

Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 2.1

Supporta protezione da sovratensione LAN

Supporta protezione da fulmini/scariche elettrostatiche

2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)

4 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono A520M-HDV:

1 x porta HDMI Archiviazione

• Supporto di SSD NVMe come disco d’avvio

• Supporta kit ASRock U.2 Connettore

1 x connettore SPI TPM

1 x connettore porta COM

1 x collegamento altoparlante e intrusione telaio

1 x connettore ventola CPU (4-pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

2 x connettori ventola telaio (4 pin) (Controllo intelligente della velocità della ventola)45 A520M-HDV A520M-HVS Italiano Italiano

• Il cventola chassis supporta ventole di sistemi di rareddamento ad acqua di potenza massima di 1A (12W).

• CHA_FAN2 sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24-pin

1 x connettore alimentazione 12 V 4-pin

1 x connettore audio pannello frontale

2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)

1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche) Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto

Eventi di riattivazione conformi a ACPI 5.1

Supporto di SMBIOS 2.3

Regolazione variabile tensione CPU, CPU VDDCR_SOC, DRAM, VDDP Hardware Monitor

Sensore di temperatura: CPU, Ventola chassis

Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): CPU, Ventola chassis

Controllo velocità ventola: CPU, Ventola chassis

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

Microso® Windows® 10 64 bit Certicazioni
