MANUAL DE USUARIO A520MHVS ASROCK

Diseño de condensador sólido CPU

generación y posteriores Procesadores (Procesadores de las Series 3000 y 4000)*

Diseño de 6 fases de alimentación Conjunto de chips

Tecnología de memoria DDR4 de doble canal

• Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

• Consulte la página 21 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.

Capacidad máxima de memoria del sistema: 64GB

• Admite unidad de estado sólido de NVMe como disco de arranque

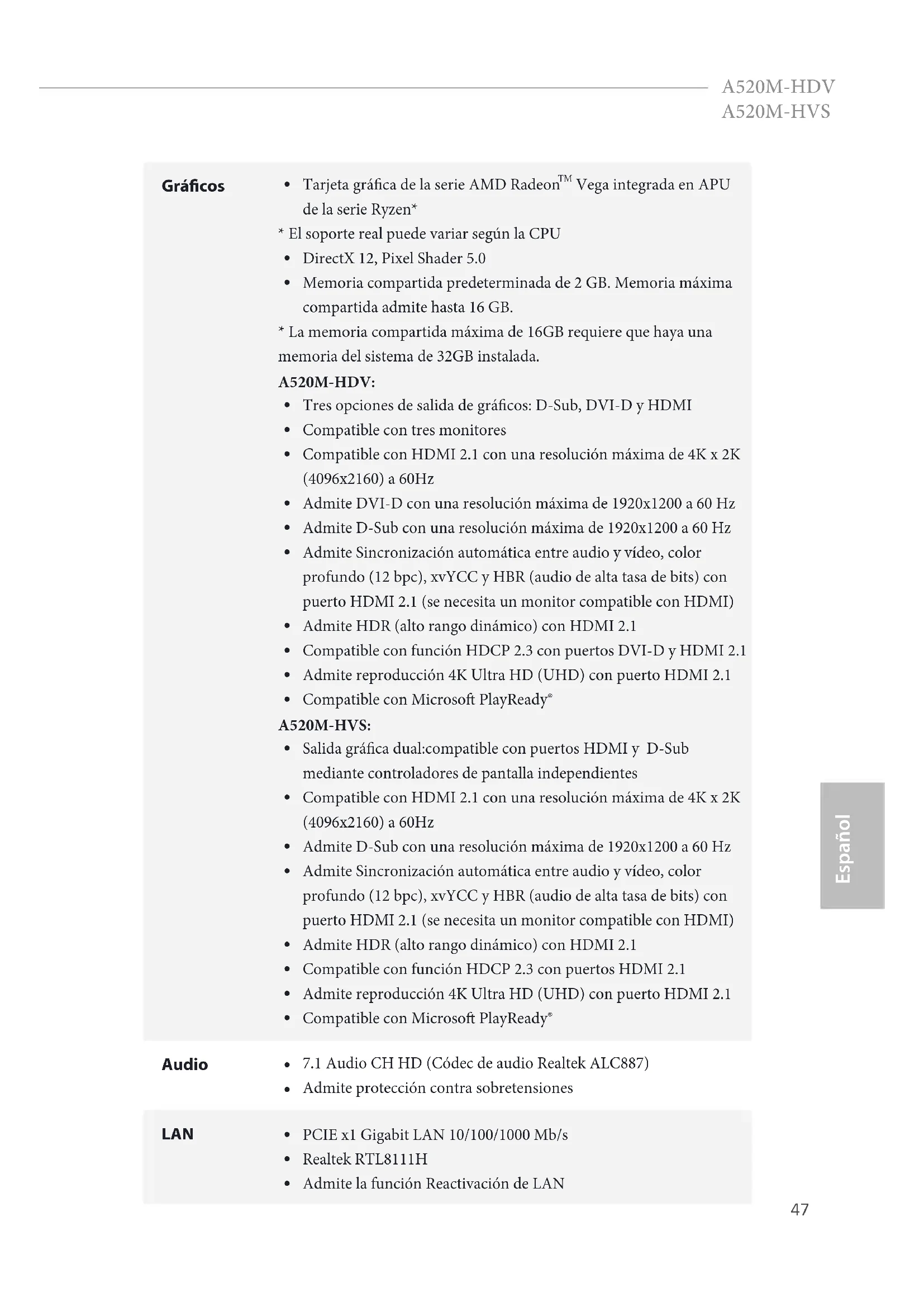

Tarjeta gráca de la serie AMD Radeon

Vega integrada en APU de la serie Ryzen*

• El soporte real puede variar según la CPU

Memoria compartida predeterminada de 2 GB. Memoria máxima compartida admite hasta 16 GB.

• La memoria compartida máxima de 16GB requiere que haya una memoria del sistema de 32GB instalada. A520M-HDV:

Tres opciones de salida de grácos: D-Sub, DVI-D y HDMI

Compatible con tres monitores

Compatible con HDMI 2.1 con una resolución máxima de 4K x 2K (4096x2160) a 60Hz

Admite DVI-D con una resolución máxima de 1920x1200 a 60 Hz

Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.1 (se necesita un monitor compatible con HDMI)

Admite HDR (alto rango dinámico) con HDMI 2.1

Compatible con función HDCP 2.3 con puertos DVI-D y HDMI 2.1

Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 2.1

Salida gráca dual:compatible con puertos HDMI y D-Sub mediante controladores de pantalla independientes

Compatible con HDMI 2.1 con una resolución máxima de 4K x 2K (4096x2160) a 60Hz

Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.1 (se necesita un monitor compatible con HDMI)

Admite HDR (alto rango dinámico) con HDMI 2.1

Compatible con función HDCP 2.3 con puertos HDMI 2.1

Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 2.1

Admite protección contra sobretensiones LAN

Admite la función Reactivación de LAN48 Español

Admite protección contra rayos y descargas electrostáticas (ESD)

Admite PXE E/S en panel posterior

1 x puerto de ratón/teclado PS/2

2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)

4 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)

1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono A520M-HDV:

1 x puerto HDMI Almacena- miento

4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente

1 x Zócalo Ultra M.2 que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)*

• Admite unidad de estado sólido de NVMe como disco de arranque

1 x Base de conexiones de puerto COM

1 x cabezal de intrusión de chasis y de altavoces

1 x Conector para ventilador de la CPU (4 contactos)

• El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

2 x Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)

• El ventilador del chasis admiten ventilador del disipador por agua con una potencia de ventilador máxima de 1 A (12 W).49 A520M-HDV A520M-HVS Español

• CHA_FAN2 se pueden detectar automáticamente si se usa el ventilador de 3 o 4 pines.

1 x conector de alimentación ATX de 24 contactos

1 x conector de alimentación de 12V de 4 contactos

1 x Conector de audio en el panel frontal

2 x Bases de conexiones USB 2.0 (Admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)

1 x base de conexiones USB 3.2 Gen1 (Admite 2 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas) Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

Eventos de reactivación conformes con ACPI 5.1

Detección de temperatura: CPU, ventiladores del chasis

Tacómetro del ventilador: CPU, ventiladores del chasis

Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): CPU, ventiladores del chasis

Control de varias velocidades del ventilador: CPU, ventiladores del chasis

Detección de CARCASA ABIERTA

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU

Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)50

1 x Plataforma SPI TPM
