РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A520MHVS ASROCK

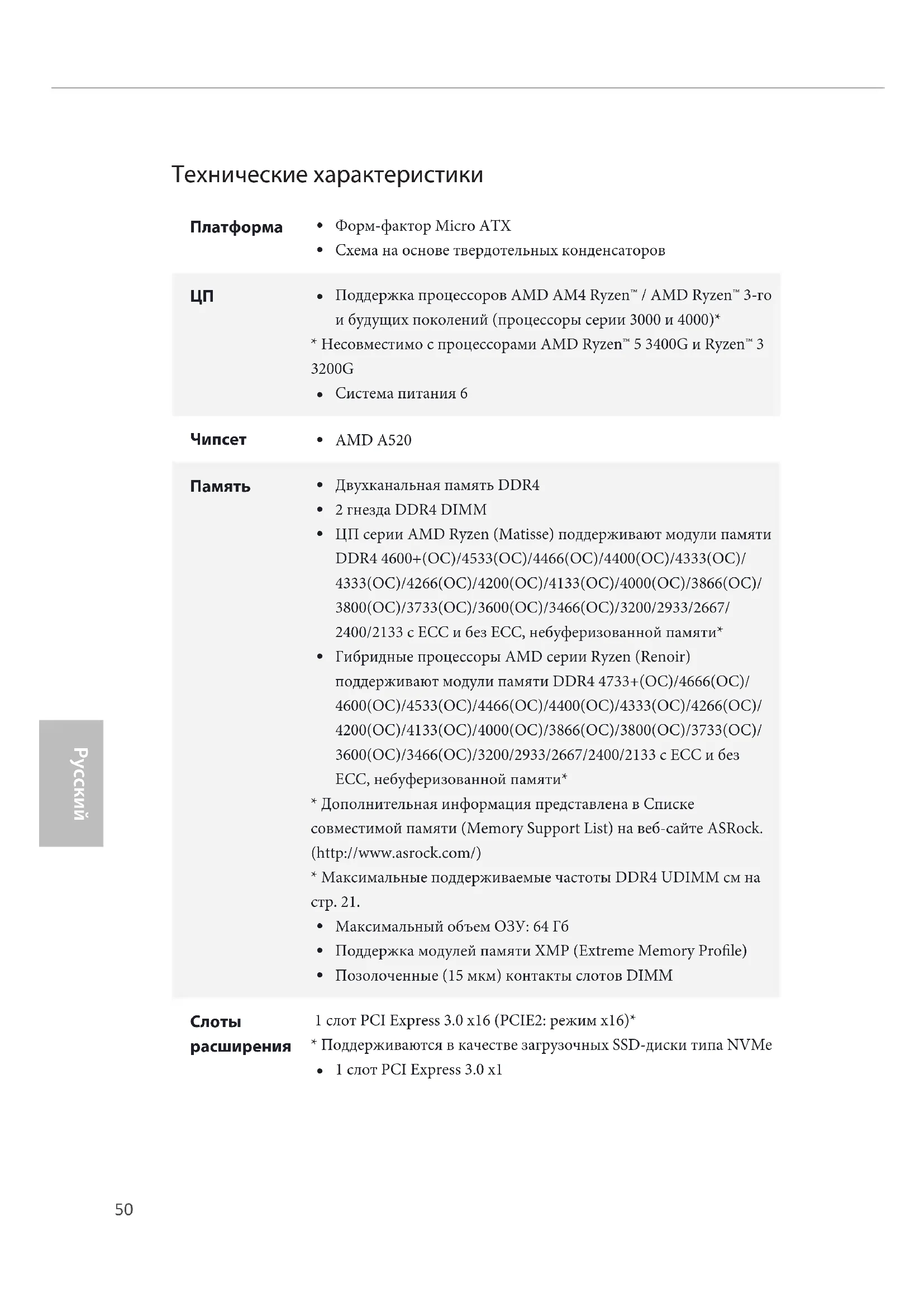

Технические характеристики

Схема на основе твердотельных конденсаторов

Поддержка процессоров AMD AM4 Ryzen™ / AMD Ryzen™ 3-го и будущих поколений (процессоры серии 3000 и 4000)*

• Несовместимо с процессорами AMD Ryzen™ 5 3400G и Ryzen™ 3 3200G

Двухканальная память DDR4

ЦП серии AMD Ryzen (Matisse) поддерживают модули памяти

• Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)

• Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 21.

Максимальный объем ОЗУ: 64 Гб

Поддержка модулей памяти XMP (Extreme Memory Prole)

Позолоченные (15мкм) контакты слотов DIMM

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe

Встроенный видеоадаптер AMD Radeon

серии Vega в процессорах APU серии Ryzen* *Фактическая поддержка зависит от процессора

DirectX 12, пиксельные шейдеры 5.0

Общий объем памяти по умолчанию 2 ГБ. Поддерживается максимальный общий объем памяти до 16 ГБ.

• Для максимального общего объема памяти 16 ГБ требуется установить системную память емкостью 32 ГБ. A520M-HDV:

Три видеовыхода: D-Sub, DVI-D и HDMI

Поддержка работы с тремя мониторами

Поддержка HDMI 2.1 с максимальным разрешением до 4K × 2K (4096x2160) при 60 Гц

Поддерживается DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 2.1 (требуется соответствующий HDMI-монитор)

Поддерживается расширенный динамический диапазон (HDR) в режиме HDMI 2.1

Поддержка функции HDCP 2.3 через порты DVI-D и HDMI 2.1

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 2.1

Поддержка Microso PlayReady® A520M-HVS:

Два графических выхода:поддержка портов HDMI и D-Sub, независимыми контроллерами дисплея

Поддержка HDMI 2.1 с максимальным разрешением до 4K × 2K (4096x2160) при 60 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 2.1 (требуется соответствующий HDMI-монитор)

Поддерживается расширенный динамический диапазон (HDR) в режиме HDMI 2.1

Поддержка функции HDCP 2.3 через порты HDMI 2.1

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 2.1

Поддержка Microso PlayReady®52

7.1-канальный звук высокой четкости (аудиокодек Realtek ALC887)

Защита от перепадов напряжения в электрической сети LAN

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Тыловые порты ввода-вывода

1 порт PS/2 для мыши/клавиатуры

2 порта USB 2.0 (с защитой от электростатических разрядов)

4 портов USB 3.2 Gen1 (с защитой от электростатических

1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: линейный вход / фронтальные АС /

1 порт HDMI Запоминающие

4 x порта SATA3 со скоростью передачи данных 6,0Гб/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».

1 слот Ultra M.2, поддерживает модуль M.2 SATA3 типа 2242/2260/2280 со скоростью обмена данными 6,0 Гбит/с и ключом М и модуль M.2 PCI Express до версии Gen3 x4 (32 Gb/s)*

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe

• Поддерживается комплект ASRock U.2

1 колодка с разъемами датчика вскрытия корпуса и динамика53 A520M-HDV A520M-HVS

1 разъем для вентилятора охлаждения ЦП (4-контактный)

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

2 разъема для корпусных вентиляторов (4-контактные) (смарт-регулятор скорости вентилятора)

• вентилятора корпуса поддерживает вентилятор с потребляемым током не более 1А (12Вт).

• Для разъемов CHA_FAN2 автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 разъем питания АТХ, 24-контактный

1 разъем питания 12 В, 4-контактный

1 аудиоразъем для передней панели

2 колодки USB 2.0 (4 порта USB 2.0) (с защитой от электростатических разрядов)

1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой графического

Поддержка технологии «Plug and Play»

Совместимость с управлением энергопотреблением по ACPI 5.1

Поддержка функции JumperFree

Поддерживается SMBIOS 2.3

Регулировка напряжений CPU, CPU VDDCR_SOC, DRAM, VDDP

Контроль температуры: CPU, вентиляторы корпуса

Тахометр: CPU, вентиляторы корпуса

Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): CPU, вентиляторы корпуса

Регулировка скорости вращения: CPU, вентиляторы корпуса

Датчик вскрытия корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП Операционные

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)54 Português Especicações Plataforma
