INSTRUKCJA OBSŁUGI A520MHVS ASROCK

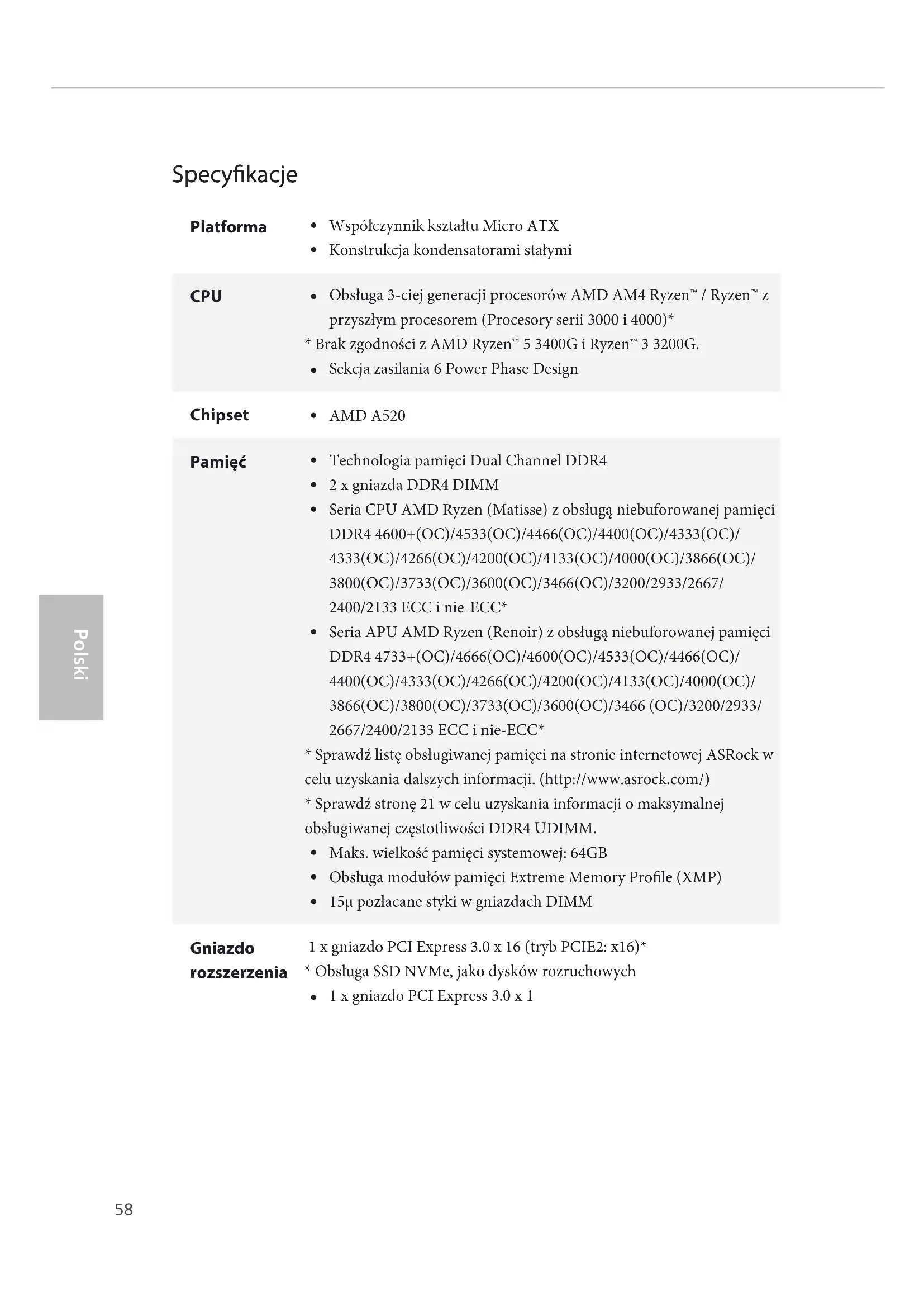

Współczynnik kształtu Micro ATX

Konstrukcja kondensatorami stałymi CPU

Obsługa 3-ciej generacji procesorów AMD AM4 Ryzen™ / Ryzen™ z przyszłym procesorem (Procesory serii 3000 i 4000)*

Sekcja zasilania 6 Power Phase Design Chipset

Seria CPU AMD Ryzen (Matisse) z obsługą niebuforowanej pamięci

Seria APU AMD Ryzen (Renoir) z obsługą niebuforowanej pamięci

• Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)

• Sprawdź stronę 21 w celu uzyskania informacji o maksymalnej obsługiwanej częstotliwości DDR4 UDIMM.

Maks. wielkość pamięci systemowej: 64GB

Obsługa modułów pamięci Extreme Memory Prole (XMP)

15μ pozłacane styki w gniazdach DIMM Gniazdo rozszerzenia 1 x gniazdo PCI Express 3.0 x 16 (tryb PCIE2: x16)*

• Obsługa SSD NVMe, jako dysków rozruchowych

Zintegrowana karta graczna AMD Radeon

serii Vega w APU serii Ryzen*

• Rzeczywista obsługa zależy od CPU

Pamięć współdzielona, domyślnie 2GB. Maksymalnie pamięć współdzielona obsługuje do 16GB.

• Maksymalna pamięć współdzielona 16GB wymaga zainstalowania 32GB pamięci systemowej. A520M-HDV:

Opcje trzech wyjść gracznych: D-Sub, DVI-D i HDMI

Obsługa trzech monitorów

Obsługa HDMI 2.1 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60Hz

Obsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa HDR (High Dynamic Range) z HDMI 2.1

Obsługa HDCP 2.3 z portami DVI-D i HDMI 2.1

Obsługa odtwarzania 4K Ultra HD (UHD) z portem HDMI 2.1

Podwójne wyjście graczne:Obsługa HDMI i D-Sub przez niezależne sterowniki graczne

Obsługa HDMI 2.1 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60Hz

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa HDR (High Dynamic Range) z HDMI 2.1

Obsługa HDCP 2.3 z portami HDMI 2.1

Obsługa odtwarzania 4K Ultra HD (UHD) z portem HDMI 2.1

Obsługa Microso PlayReady® Audio

Dźwięk HD 7.1 CH (kodek audio Realtek ALC887)

Obsługa zabezpieczenia przed przepięciami LAN

Obsługa Wake-On-LAN60 Polski Polski

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ ESD

Obsługa PXE Tylny panel Wejścia/ Wyjścia

1 x port myszy/klawiatury PS/2

2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)

4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon A520M-HDV:

1 x port HDMI Przechowy- wanie

1 x gniazdo Ultra M.2, obsługa M Key typu 2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)*

• Obsługa SSD NVMe, jako dysków rozruchowych

• Obsługa ASRock U.2 Kit Złącze

1 x złącze główkowe SPI TPM

1 x złącze główkowe portu COM

1 x złącze główkowe naruszenia obudowy i głośnika

1 x złącze wentylatora CPU (4-pinowe)

• Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

2 x złącza wentylatora obudowy (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

• Złącze wentylatora obudowy obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 1A (12W).

• CHA_FAN2 może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

1 x 24 pinowe złącze zasilania ATX

1 x 4 pinowe złącze zasilania 12 V61 A520M-HDV A520M-HVS Polski Polski

1 x złącze audio na panelu przednim

2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)

1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD) Funkcja BIOS

Obsługa starszych wersji BIOS AMI UEFI z GUI

Obsługa “Plug and Play”

Zgodność zdarzeń wybudzania z ACPI 5.1

Wiele regulacji napięcia CPU, CPU VDDCR_SOC, DRAM, VDDP Monitor sprzętu

Wykrywanie temperatury: CPU, Złącza wentylatora obudowy

Obrotomierz wentylatora: CPU, Złącza wentylatora obudowy

Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, Złącza wentylatora obudowy

Kontrola wielu prędkości obrotowych wentylatora: CPU, Złącza wentylatora obudowy

Wykrywanie OTWARCIA OBUDOWY

Monitorowanie napięcia: Napięcie rdzenia CPU Vcore +12 V, +5 V, +3,3 V System operacyjny

Microso® Windows® 10 64-bitowy Certykaty

Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)62
