INSTRUKCJA OBSŁUGI X299 Creator ASROCK

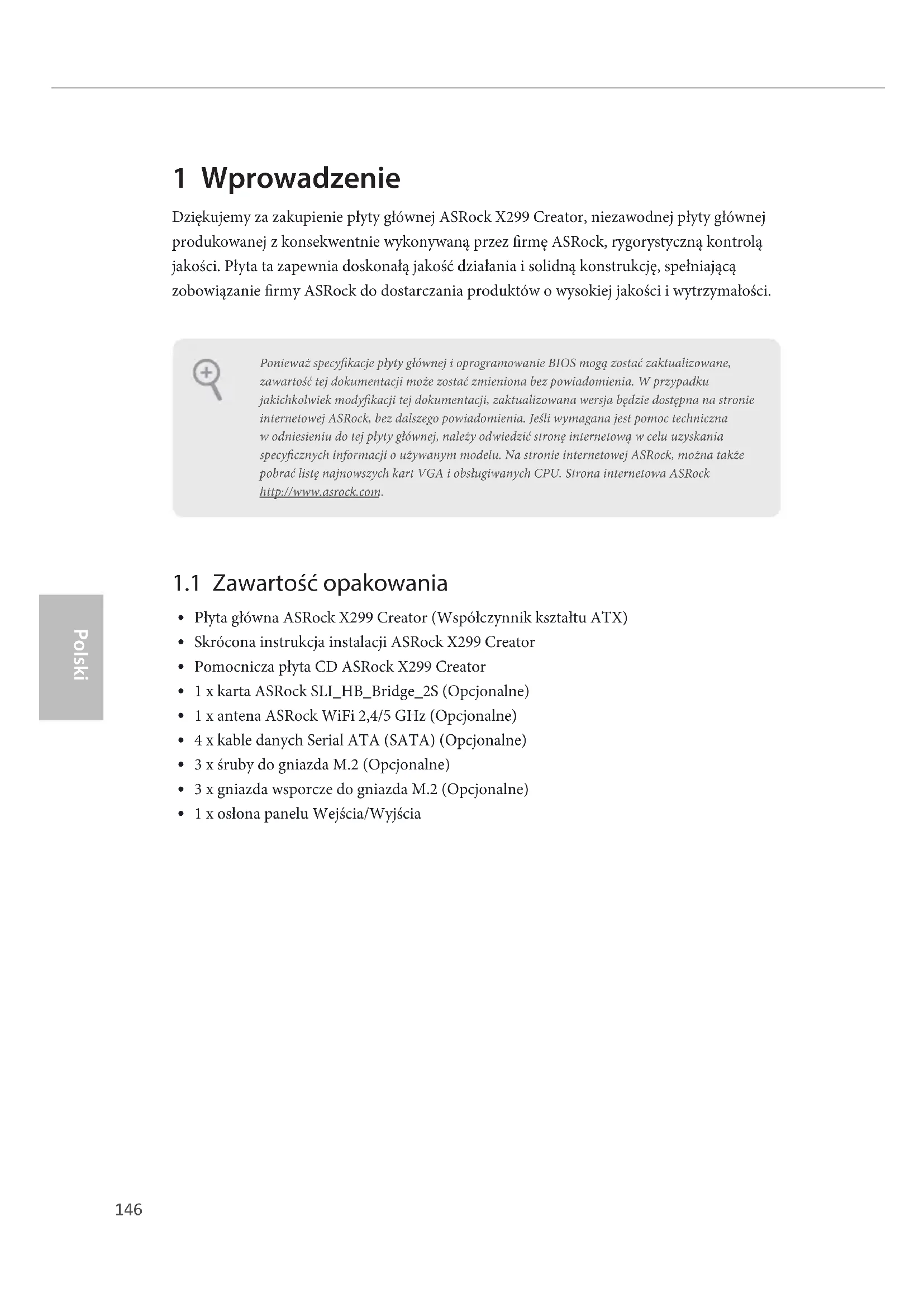

Dziękujemy za zakupienie płyty głównej ASRock X299 Creator, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock X299 Creator (Współczynnik kształtu ATX)
• Skrócona instrukcja instalacji ASRock X299 Creator
• Pomocnicza płyta CD ASRock X299 Creator
  • 1 x karta ASRock SLI_HB_Bridge_2S (Opcjonalne)
  • 1 x antenna ASRock WiFi 2,4/5 GHz (Opcjonalne)
  • 4 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 3 x śruby do gniazda M.2 (Opcjonalne)
  • 3 x gniazda wsporcze do gniazda M.2 (Opcjonalne)
  • 1 x osłona panelu Wejścia/Wyjścia

1.2 Specyfikacje

Platforma	Współczynnik kształtu ATX8 warstwy PCBPCB z 2 uncjami miedzi
CPU	Obsługa rodziny procesorów Intel® CoreTM serii X dla LGA 2066 Socket (Cascade Lake-X, Skylake X Refresh i Skylake X)Digi Power designSekcja zasilania 13 Power Phase DesignObsługa technologii Intel® Turbo Boost Max 3.0
Chipset	Intel® X299
Pamięć	Technologia pamięci Quad Channel DDR48 x gniazda DDR4 DIMMObsługa niebuforowanej pamięci DDR4 4200+(OC)*/4000 (OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 non-ECC* Maksymalna obsługiwana częstotliwość pamięci zależy od typu procesora.* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji.(http://www.asrock.com/)Maks. wielkość pamięci systemowej: 256GBObsługa Intel® Extreme Memory Profile (XMP) 2.015μ pozłącane styki w gniazdach DIMM
Gniazdo rozszerzenia	4 x gniazda PCI Express 3.0 x16** Po zainstalowaniu procesora z 48 ścieżkami, połączenia PCIE1/PCIE2/PCIE3/PCIE5 będą działały z szybkością x16/x8/x16/x8. Po zainstalowaniu modułu M.2 PCI Express w M2_1 lub M2_2, szybkość połączenia PCIE2 zostanie zmniejszona do trybu x4. Po zainstalowaniu modułów M.2 PCI Express w M2_1 i M2_2, połączenie PCIE2 zostanie wyłączone.* Po zainstalowaniu procesora z 44 ścieżkami, połączenia PCIE1/PCIE2/PCIE3/PCIE5 będą działały z szybkością x16/x4/x16/x8. Po zainstalowaniu modułu M.2 PCI Express w M2_1, połączenie PCIE2 zostanie wyłączone.
	* Po zainstalowaniu procesora z 28 ścieżkami, połączenia PCIE1/PCIE2/PCIE3/PCIE5 będą działały z szybkością x16/x4/x8/x0. Po zainstalowaniu modułu M.2 PCI Express w M2_1, połączenie PCIE2 zostanie wyłączone.* Obsługa SSD NVMe, jako dysków rozruchowych• 1 x gniazdo PCI Express 3.0 x1• Obsługa AMD 3-Way CrossFireXTM i CrossFireXTM**• Obsługa NVIDIA® 3-Way SLITM i SLITM**• Obsługuje NVIDIA® NVLinkTM z podwójnymi kartami graficznymi serii NVIDIA® GeForce® RTX***• Obsługuje NVIDIA® SLITM z kartami graficznymi NVIDIA® Quadro** 3-Way CrossFireXTM i 3-Way SLITM są obsługiwane wyłącznie z procesorem z 48 ścieżkami lub 44 ścieżkami.*** Mostek NVIDIA NVLink nie jest dostarczany w opakowaniu. Należy go zakupić w firmie NVIDIA® jeżeli konieczne.• 1 x pionowe gniazdo M.2 (Key E) z wbudowanym modułem WiFi-802.11ax (z tyłu Wejścia/Wyjścia)• 15μ pozłacany styk w gnieździe VGA PCIe (PCIE1 i PCIE3)
ThunderboltTM	Intel® JHL7540 ThunderboltTM 3 Kontroler (Titan Ridge)• Obsługa interfejsu ThunderboltTM 3 z maks. rozdzielczością 5K (5120 x 2880) przy 60Hz dla jednego wyświetlacza przez pojedyncze połączenie kablowe• Obsługa interfejsu ThunderboltTM 3 z maks. rozdzielczością 4K x 2K (4096x2160) przy 60Hz dla dwóch wyświetlaczy przez pojedyncze połączenie kablowe• Obsługa do dwóch strumieni (osiem ścieżek) wideo przepustowości DisplayPort; obsługa połączenia łańcuchowego wielu monitorów DisplayPort
Audio	Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC1220)• Obsługa audio Blu-ray Premium• Obsługa zabezpieczenia przed udarami (pełna ochrona ASRock przed impulsami)• Obsługa Purity SoundTM 4- Nichicon Fine Gold Series Audio Caps- 120dB SNR DAC ze wzmacniaczem różnicowym- NE5532 wzmacniacz słuchawkowy klasy Premium dla złącza audio na panelu przednim (Obsługa słuchawek do 600 Om)- Pure Power-In

- Technologia Direct Drive

- kranowanie izolacji PCB

- Wykrywanie impedancji na przednim porcie wyjścia

- Indywidualne warstwy PCB dla kanału audio R/L

- Pozłacane gniazda audio

- 15μ pozłacane złącze audio

- Obsługa połączenia DTS

LAN

1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):

• Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD
• Obsługa PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (Intel® I219V):

• Obsługa Wake-On-LAN
• Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD
• Obsługa Energy Efficient Ethernet 802.3az
• Obsługa PXE

Bezprzewodowa sieć LAN

• Modul WiFi Intel® 802.11ax
  • Obsługa IEEE 802.11a/b/g/n/ax
• Obsługa dwóch pasm (2,4/5 GHz)
• Obsługa wysokiej szybkości połączeń bezprzewodowych do 2,4Gbps
• 2 anteny do obsługi technologii dywersyfikacji 2 (nadawanie) x 2 (odbieranie)
• Obsługa Bluetooth 5.0 + Wysokiej szybkości klasa II
• Obsługa MU-MIMO

Tylny panel Wejścia/Wyjścia

• 2 x porty anteny
  • 1 x port optycznego wyjścia SPDIF
  • 2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)
• 2 x port USB 3.2 Gen2 Thunderbolt™3 typu C (40Gb/s dla protokolu Thunderbolt; 10 Gb/s dla protokolu USB3.2) (Obsługa zabezpieczenia ESD)*

* Obsługa USB-PD 3.0 9V/3A (27W) i 5V/3A (15W)

• 2 x gniazda wejścia Mini DisplayPort**
  ** Jeśli jednocześnie są używane dwa gniazda wejścia mini DisplayPort, zamiast kątowych, prawych należy wybrać zkylke kable adaptera mini DisplayPort do DisplayPort.
  • 4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)***

*** Zasilanie Ultra USB jest obsługiwane w portach USB3_34.
*** Funkcja wybudzania ACPI nie jest obsługiwana w portach USB3_34.

• 2 x porty LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)
  • 1 x przycisk usuwania pamięci CMOS
• Gniazda audio HD: Głośnik tylny / Centralny / Basy / Wejście liniowe / Głośnik przedni / Mikrofon (Pozłacane gniazda audio)

Przechowywanie

• 8 x złącza SATA3 6,0 Gb/s, obsługa (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17 i technologii Intel Smart Response ), NCQ, AHCI i Hot Plug*
  * Jeśli gniazdo M2_3 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_7.

• 2 x złącza SATA3 6,0 Gb/s ASMedia ASM1061, obsługa NCQ, AHCI i Hot Plug

• 2 x gniazda Ultra M.2 (M2_1 i M2_2), obsługa Key M typu 2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)**
• 1 x gniazdo Ultra M.2 (M2_3), obsługa Key M typu 2242/2260/2280/22110 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s) ^**

** Po zainstalowaniu procesora z 44 lub 28 ścieżkami, M2_2 zostanie wyłączone.
** Obsługa technologii Intel® Optane™
** Obsługa RAID PCIe
** Obsługa SSD NVMe, jako dysków rozruchowych

Złącze

• 1 x wirtualne złącze RAID na główkowym złączu procesora
  • 1 x złącze główkowe SPI TPM
• 1 x dioda LED zasilania i złącze główkowe głośnika
• 2 x złącza główkowe LED RGB
  * Obsługa łącznie do 12V/3A, pasek LED 36W
  • 2 x adresowalne złącza główkowe LED
  * Obsługa łącznie do 5V/3A, pasek LED 15W
  • 1 x złącze wentylatora CPU (4-pinowe)
  * Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).
• 1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)
  * Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

	5 x złącza wentylatora obudowy/pompy wodnej(4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).* CPU_FAN2/WP i CHA_FAN1~5/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.1 x 24 pinowe złącze zasilania ATX (Złącze zasilania Hi-Density)2 x 8 pinowe 12V złącza zasilania (Złącze zasilania Hi-Density)1 x złącze audio na panelu przednim (15μ pozłacane złącze audio)2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD)1 x złącze główkowe Gen2 USB 3.2 typu C panelu przedniego (ASMedia ASM3142)1 x Dr. Debug z diodą LED1 x przycisk zasilania z diodą LED1 x Przycisk resetowania
Funkcja BIOS	2 x obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI (1 x główny BIOS i 1 x zapasowy BIOS)Obsługa technologii Secure Backup UEFIZgodność zdarzeń wybudzania z ACPI 6.1Obsługa SMBIOS 3.0Regulacja wielu napięć CPU, DRAM, VPPM, VTTM, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD
Monitor sprzętu	Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejObrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejCichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejKontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejMonitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

System operacyjny

• Microsoft® Windows® 10 64-bitowy

Certyfikaty

- FCC, CE

- Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest "Zwarta". Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest "Otwarta".

Short

Open

Zworka usuwania danych z pamięci CMOS

(CLRCMOS1)

(sprawdź s.1, Nr 26)

2-pinowa zworka

Zwarcie: Usunięcie danych z pamięci CMOS

Otwarcie: Domyślne

CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci CMOS obejmują informacje o konfiguracji systemu, takie jak hasło do systemu, datę, czas i parametry konfiguracji systemu. W celu usunięcia i zresetowania parametrów systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go.

Przycisk Clear CMOS (Usuń dane z pamięci CMOS) działa w taki sam sposób jak zworka usuwania danych z pamięci CMOS.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszcać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu

(9-pinowe PANEL1)

(sprawdź s.1, Nr 22)

Do tego złącza główkowego można podłącać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przycisk zasilania):

Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfigurować sposób wyłączania systemu z użyciem przycisku zasilania.

RESET (Przycisk resetowania):

Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.

Dioda LED zasilania i złącze główkowe głośnika (7-pinowe SPK_PLED1) (sprawdź s.1, Nr 21)

Podłącz to tego złącza główkowego diodę LED zasilania obudowy i głośnik obudowy.

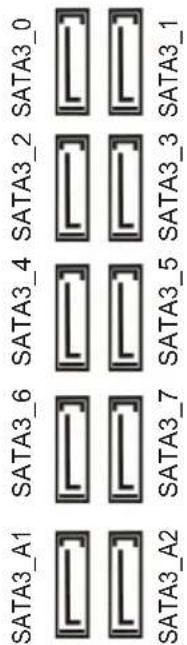

Złącza Serial ATA3 (SATA3_0_1: sprawdź s.1, Nr 15) (SATA3_2_3: sprawdź s.1, Nr 16) (SATA3_4_5: sprawdź s.1, Nr 17) (SATA3_6_7: sprawdź s.1, Nr 18) (SATA3_A1_A2: sprawdź s.1, Nr 19)

Te dziesięć złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. W celu minimalizacji czasu uruchamiania, dla urządzeń uruchamianych należy użyć portów Intel® X299 SATA (SATA3_0\~7). * Jeśli gniazdo M2_3 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_7.

Złącza główkowe USB 2.0 (9-pinowe USB3_4) (sprawdź s.1, Nr 30) (9-pinowe USB5_6) (sprawdź s.1, Nr 29)

Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

Złącza główkowe USB 3.2 Gen1 (19-pinowe USB3_5_6) (sprawdź s.1, Nr 14)

Na tej płycie głównej znajduje się jedno złącze główkowe. To złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty.

Złącze główkowe Gen2 USB 3.2 typu C panelu przedniego (26-pinowe USB32_TC1) (sprawdź s.1, Nr 12)

Na tej płycie głównej dostępne jest jedno złącze główkowe Gen2 USB 3.2 typu C panelu przedniego. To złącze główkowe jest używane do podłączania modułu USB 3.2 Gen2 dla dodatkowych portów USB 3.2 Gen2.

Złącze główkowe audio panelu przedniego (9-pinowe HD_AUDIO1) (sprawdź s.1, Nr 35)

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
   A. Podłącz Mic_IN (MIC) do MIC2_L.
   B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
   C. Podłącz uziemienie (GND) do uziemienia (GND).
   D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
   E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza wentylatora pompy wodnej obudowy(4-pinowe CHA_FAN1/WP)(sprawdź s.1, Nr 10)		Ta płyta główna udostępnia pięć 4-pinowych złączy wentylatora obudowy chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.
(4-pinowe CHA_FAN2/WP)(sprawdź s.1, Nr 25)
(4-pinowe CHA_FAN3/WP)(sprawdź s.1, Nr 27)(4-pinowe CHA_FAN4/WP)(sprawdź s.1, Nr 28)(4-pinowe CHA_FAN5/WP)(sprawdź s.1, Nr 34)
Złącze wentylatora CPU(4-pinowe CPU_FAN1)(sprawdź s.1, Nr 13)		Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.
Złącze wentylatora pompy wodnej CPU(4-pinowe CPU_FAN2/WP)(sprawdź s.1, Nr 11)		Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.
Złącze zasilania ATX(24-pinowe ATXPWR1)(sprawdź s.1, Nr 9)		Ta płyta główna udostępnia24-pinowe złącze zasilaniaATX. W celu użycia20-pinowego zasilacza ATX,należy podłączyć je wzdłużpinu 1 i pinu 13.
Złącza zasilania ATX 12V(8-pinowe ATX12V1)(sprawdź s.1, Nr 4)(8-pinowe ATX12V2)(sprawdź s.1, Nr 3)		Ta płyta główna udostępniadwa 8-pinowe złączazasilania ATX 12V. W celuużycia 4-pinowego zasilaczaATX, należy podłączyć jewzdłuż pinu 1 i pinu 5.*Ostrzeżenie: Upewnijsię, że podłączonykabel zasilający jestprzeznaczony do CPU, anie do karty graficznej.Nie podłączaj do tegozłącza kabla zasilającegoPCIe.

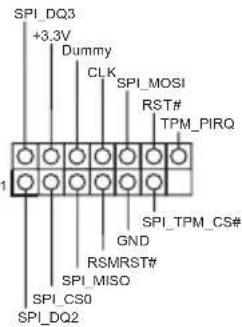

złącze główkowe SPI TPM(13-pinowe SPI_TPM_J1)(sprawdź s.1, Nr 20)		To złącze obsługuje systemSPI Trusted PlatformModule (TPM), który możebezpiecznie przechowywaćklucze, certyfikaty cyfrowe,hasła i dane. System TPMpomaga także w zwiększeniuzabezpieczenia sieci, ochroniecyfrowych danych osobowychizapewnieniu integralnościpłatformy.
Złącza główkowe LED RGB(4-pinowe RGB_HEADER1)(sprawdź s.1, Nr 32)(4-pinowe RGB_HEADER2)(sprawdź s.1, Nr 8)		Te złącza główkowe RGBsą używane do podłączeniaprzedłużacza LED RGB, któryumożliwia użytkownikomwybór spośród różnychefektów światła LED.Ostrzeżenie: Nigdy nienależy instalować kabla LEDRGB w nieprawidłowymkierunku; w przeciwnymrazie kabel może zostaćuszkodzony.* Dalsze instrukcje dotyczącetego złącza główkowegonależy sprawdzić na stronie47.
Adresowalne złączagłówkowe LED(3-pinowe ADDR_LED1)(sprawdź s.1, Nr 31)(3-pinowe ADDR_LED2)(sprawdź s.1, Nr 5)		Te dwa adresowalne złączagłówkowe LEDsą używane dopodłączenia adresowalnegoprzedłużacza LED, coumożliwia użytkownikomwybór spośród różnychefektów światła LED.Ostrzeżenie: Nigdynie należy instalowaćadresowalnego kabla LED wnieprawidłowym kierunku;w przeciwnym razie kabelmoże zostać uszkodzony.* Dalsze instrukcje dotyczącetego złącza główkowegonależy sprawdzić na stronie48.

Wirtualne złącze RAID na główkowym złączu procesora (4-pinowe VROC1) (sprawdź s.1, Nr 33)

To złącze obsługuje wirtualne złącze RAID Intel® na procesorze i NVME/AHCI RAID na połączeniu CPU PCIE.

Wprowadzenie produktu Intel VROC, udostępniło trzy tryby operacji:

SKU Wymagany klucz HW Funkcje klucza

Przelotowe Niewymagane

• Wyłącznie przelotowe (bez RAID)
- Zarządzanie LED
- Obsługa podłączania bez wyłączania (Hot Plug)
- Obsługa RAID 0 dla SSD Fultondale NVMe

Standardowe VROCSTANMOD

• Funkcje przelotowego SKU
RAID 0,1,10

Premium VROCPREMMOD

• Funkcje standardowego SKU
- RAID 5
• Obudowa otworu zapisu RAID 5

ISS VROCISSMOD

*Obsługiwane są wyłącznie SSD Intel.

*W celu uzyskania dalszych szczegółowych informacji o VROC, należy sprawdzić oficjalne informacje wydane przez firmę Intel.

1.5 Inteligentne przełączniki

Płyta główna ma trzy inteligentne przełączniki: Przycisk zasilania, przycisk resetowania i przyciski usuwania pamięci CMOS, umożliwiają użytkownikom szybkie włączanie/wyłączanie systemu, resetowanie systemu lub usunięcie wartości CMOS.

Przycisk zasilania

(PWRBTN)

(sprawdź s.1, Nr 23)

Przycisk zasilania umożliwia

użytkownikom szybkie

włączanie/wyłączanie systemu.

Przycisk resetowania

(RSTBTN)

(sprawdź s.1, Nr 24)

Przycisk resetowania umożliwia

użytkownikom szybkie

resetowanie systemu.

Przyciski usuwania

pamięci CMOS

(CLRCBTN1)

(sprawdź p.3, Nr 15)

Przyciski usuwania pamięci

CMOS umożliwiają

użytkownikom szybkie usunięcie wartości CMOS.

Ta funkcja działa tylko po wyłączeniu zasilania komputera i odłączeniu zasilania.
