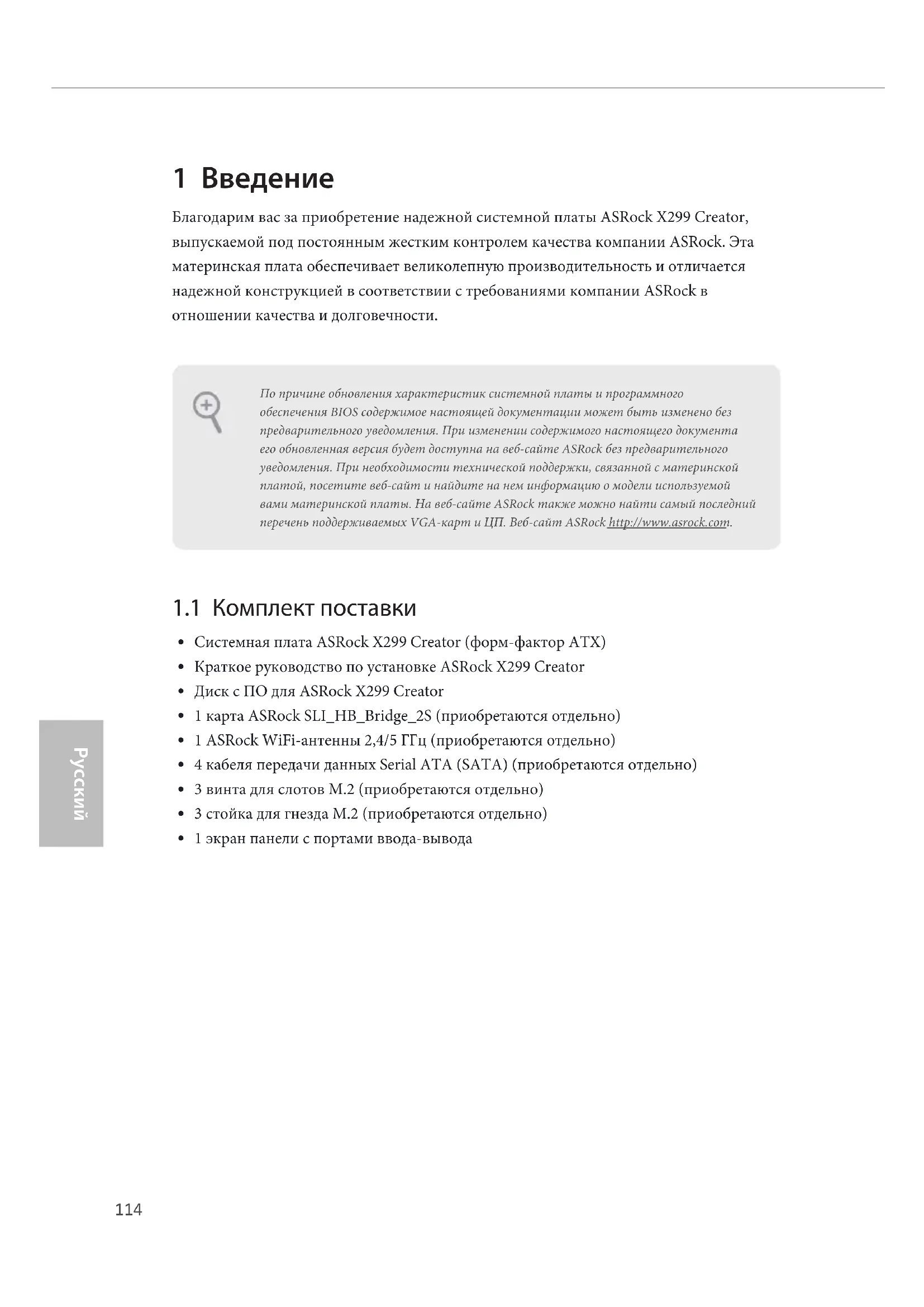

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X299 Creator ASROCK

Благодарим вас за приобретение надежной системной платы ASRock X299 Creator, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Системная плата ASRock X299 Creator (форм-фактор ATX)
• Краткое руководство по установке ASRock X299 Creator
  • Диск с ПО для ASRock X299 Creator
  • 1 карта ASRock SLI_HB_Bridge_2S (приобретаются отдельно)
  • 1 ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)
  • 4 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
  • 3 винта для слотов М.2 (приобретаются отдельно)
  • 3 стойка для гнезда М.2 (приобретаются отдельно)
  • 1 экран панели с портами ввода-вывода

1.2 Технические характеристики

Платформа	Форм-фактор ATX8-слойная печатная платаМедная печатная плата (2 унции)
ЦП	Поддержка процессоров семейства Intel® CoreTM серии Xдля сокета LGA 2066 (Cascade Lake-X, Skylake X Refresh и Skylake X)Digi Power designСистема питания 13Поддерживается технология Intel® Turbo Boost Max 3.0
Чипсет	Intel® X299
Память	Четырехканальная память DDR48 гнезда DDR4 DIMMПоддержка модулей памяти DDR4 4200+(OC)*/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133, без ECC, небуферизованной памяти* Максимальная поддерживаемая частота памяти зависит от типа процессора.* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)Максимальный объем ОЗУ: 256 ГБПоддерживается Intel® Extreme Memory Profile (XMP) 2.0Позолоченные (15 мкм) контакты слотов DIMM
Слоты расширения	4 слотов PCI Express 3.0 x16** В случае использования ЦП с 48 линиями слоты PCIE1/PCIE2/PCIE3/PCIE5 будут работать в режимах x16/x8/x16/x8.В случае установки модуля M.2 PCI Express в слот M2_1 или M2_2 слот PCIE2 перейдет в режим x4.В случае установки модулей M.2 PCI Express в слоты M2_1 и M2_2 слот PCIE2 будет отключен.* В случае использования ЦП с 44 линиями слоты PCIE1/PCIE2/PCIE3/PCIE5 будут работать в режимах x16/x4/x16/x8.В случае установки модуля M.2 PCI Express в слот M2_1, слот PCIE2 будет отключен.
	* В случае использования ЦП с 28 линиями слоты PCIE1/PCIE2/PCIE3/PCIE5 будут работать в режимах x16/x4/x8/x0.В случае установки модуля M.2 PCI Express в слот M2_1, слот PCIE2 будет отключен.* Поддерживаются в качестве загрузочных SSD-диски типа NVMe• 1 слот PCI Express 3,0 x1• Поддержка AMD 3-Way CrossFireXTM и CrossFireXTM**• Поддержка NVIDIA® 3-Way SLITM и SLITM• Поддерживает NVIDIA® NVLinkTM с двумя видеокартами серии NVIDIA® GeForce® RTX***• Поддерживает NVIDIA® SLITM с видеокартами NVIDIA® Quadro** Режимы 3-Way CrossFireXTM и 3-Way SLITM поддерживаются только при использовании ЦП с 48 или 44 линиями.*** Мост NVIDIA NVLink не входит в комплект поставки.При необходимости приобретите его в компании NVIDIA®.• 1 вертикальный слот M.2 (ключ E) с входящим в комплект поставки модулем WiFi-802.11ax (на задней панели ввода-вывода)• Позолоченные (15 мкм) контакты слотов PCIe (PCIE1 и PCIE3) для видеокарт.
ThunderboltTM	Intel® JHL7540 ThunderboltTM 3 Контроллер (Titan Ridge)• Поддержка интерфейса ThunderboltTM 3 с макс. разрешением 5K (5120 x 2880) при частоте обновления 60 Гц для одного дисплея с одним кабельным соединением• Поддержка интерфейса ThunderboltTM 3 с макс. разрешением 4K x 2K (4096 x 2160) при частоте обновления 60 Гц для двух дисплеев с одним кабельным соединением• Поддержка до двух потоков (восемь линий) полосы пропускания видеосигнала DisplayPort; поддержка гирляндного подключения нескольких мониторов DisplayPort
Звук	• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)• Поддержка Premium Blu-ray Audio• Защита от перенапряжения (ASRock Full Spike Protection)• Поддержка Purity SoundTM 4- Конденсаторы для аудиосистем серии Nichicon Fine Gold- 120 дБ SNR DAC с дифференциальным усилителем- Первоклассный усилитель NE5532 для гарнитуры у аудиоразъема на передней панели (поддерживаются гарнитуры с сопротивлением до 600 Ом)- Стабилизированный вход питания- Технология Direct Drive- Изолирующее экранирование печатной платы- Определение сопротивления нагрузки, подключенной к порту на передней панели- Отдельные слои печатной платы для левого и правого аудиоканалов- Позолоченные контакты аудиоразъемов- Позолоченный аудиоразъем (15 мкм)Поддержка DTS-подключения
LAN	1 порт 10 Gigabit Ethernet 100/1000/2500/5000/10000 Мбит/с (AQUANTIA® AQC107):• Молниезащита и защита от электростатических разрядов• Поддерживается PXE1 x Intel Gigabit LAN 10/100/1000 МБ/с (Intel® I219V):• Поддерживается пробуждение по ЛВС• Молниезащита и защита от электростатических разрядов• Поддерживается Energy Efficient Ethernet 802.3az• Поддерживается PXE
БеспроводнаяЛВС	• Модуль WiFi Intel® 802.11ax• Поддержка IEEE 802.11a/b/g/n/ax• Поддержка двух диапазонов (2,4/5 ГГц)• Поддержка высокоскоростного беспроводного подключения до 2,4 Гбит/с• 2 антенны для поддержки технологии передачи данных «2 (передача) х 2 (прием)»• Поддержка Bluetooth 5.0 + High speed class II• Поддержка MU-MIMO
Тыловыепорты вводавывода	• 2 антенных порта• 1 оптический выход SPDIF• 2 порта USB 2.0 (с защитой от электростатических разрядов)• Порт USB 3.2 Gen2 ThunderboltTM3 тип С, 2 шт. (40 Гбит/с для протокола Thunderbolt; 10 Гбит/с для протокола USB 3.2) (с защитой от электростатических разрядов)* * Поддержка USB-PD 3.0 9 В/ 3 А (27W) и 5 В/ 3 А (15W)• Входные порты Mini DisplayPort - 2 шт.** ** При использовании двух входных портов mini DisplayPort одновременно рекомендуется использовать обычные, а не прямоугольные переходные кабели mini DisplayPort - DisplayPort.• 4 портов USB 3.2 Gen1 (с защитой от электростатических разрядов)***

*** Функция питания через USB (Ultra USB Power) поддерживается на портах USB3_34.

*** Функция пробуждения АСРІ не поддерживается на портах USB3_34.

• 2 порта RJ-45 для ЛВС с индикатором (ACT/LINK и SPEED)
  • 1 кнопка сброса настроек CMOS
• Разъемы HD Audio: тыловые AC / центральная AC / сабвуфер / линейный вход / фронтальные AC / микрофон (позолоченные контакты)

Запоминающие устройства

- 8 x разъемов SATA3 с пропускной способностью 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 17 и технологии Intel Smart Response), NCQ, AHCI и «горячего» подключения*

* Если слот M2_3 занят устройством M.2 типа SATA, интерфейс SATA3_7 будет отключен.

• 2 порта SATA3 6,0 Гбит/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены
• 2 слота Ultra M.2 (M2_1 и M2_2), поддерживаются модули M.2 PCI Express типа 2242/2260/2280 с ключом M вплоть до версии Gen3 x4 (32 Гбит/с)**
• 1 слот Ultra M.2 (M2_3), поддерживается модуль M.2 SATA3 типа 2242/2260/2280/22110 с пропускной способностью 6,0 Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гб/с) с ключом М.**

**В случае использования ЦП с 44 или 28 линиями слот M2_2 будет отключен.

** Поддерживается технология Intel® Optane™

** Поддерживается PCIe RAID

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe

Разъемы

• 1 колодка для виртуального RAID-контроллера на ЦП
• 1 колодка SPI TPM
- 1 колодка светодиодного индикатора питания и корпусного динамика
• 2 колодки для подключения светодиодной RGB-подсветки

* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт)

• 2 колодки адресуемой светодиодной подсветки

* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт)

• 1 разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

- 1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).

• 5 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)
  * Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).
  * Для разъемов CPU_FAN2/WP и CHA_FAN1\~5/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

• 1 24-контактных разъем питания АТХ (Высокоплотный разъем питания)

• 2 8-контактных разъема питания 12 В (Высокоплотный разъем питания)
• 1 аудиоразъем для передней панели (позолоченные контакты аудиоразъема, 15 мкм)
• 2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)
• 1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)
  • 1 колодка для порта тип C USB 3.2 Gen2 на фронтальной панели (ASMedia ASM3142)
  • 1 Dr. Debug с индикатором
  • 1 кнопка питания с индикатором
  • 1 кнопка сброса

Параметры BIOS

• 2 чипа AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 основной BIOS и 1 резервный BIOS)
• Поддержка технологии безопасного резервного копирования UEFI
• Поддержка функций пробуждения по стандарту АСРІ 6.1
  • Поддержка SMBIOS 3.0
• Регулировка напряжений ЦП, DRAM, VPPM, VTТМ, PCH 1,0 В, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD.

Контроль оборудования

• Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, PCH 1,0 В, VCCIO, VCCSA

Операционные

- Microsoft® Windows® 10 (64-разрядная)

системы

Сертификация

- FCC, CE

- Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open

Перемычка сброса настроек CMOS (CLRCMOS1) (см. стр. 1, № 26)

2-контактная перемычка

Замкнута: Сброс настроек CMOS Разомкнута: По умолчанию

CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Колодка системной

панели

(9-контактная, PANEL1)

(см. стр. 1,№ 22)

Подключите

расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):

Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.

Колодка светодиодного индикатора питания и динамика корпуса(7-контактная, SPK_PLED1)(см. стр. 1, No 21)		Предназначена для подключения светодиодного индикатора питания и динамика корпуса.

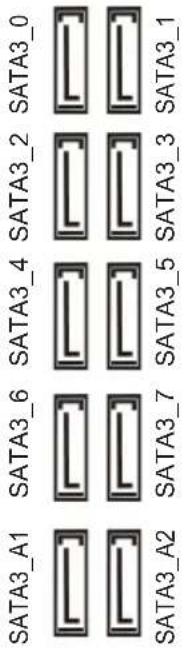

Разъемы Serial ATA3(SATA3_0_1:см. стр. 1, No 15)(SATA3_2_3:см. стр. 1, No 16)(SATA3_4_5:см. стр.1,No 17)(SATA3_6_7:см. стр.1,No 18)(SATA3_A1_A2:см. стр.1,No 19)		Эти десять разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.* Для минимизации времени загрузки используйте порты Intel® X299 SATA (SATA3_0~7) для самозагружаемых устройств.* Если слот M2_3 занят устройством M.2 типа SATA, интерфейс SATA3_7 будет отключен.
Колодки USB 2.0(9-контактная, USB3_4)(см. стр. 1, No 30)(9-контактная, USB5_6)(см. стр. 1, No 29)		На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.
Колодки USB 3.2 Gen1(19-контактная,USB3_5_6)(см. стр. 1, No 14)		На материнской плате имеется одна колодка. Эта колодка USB 3.2 Gen1 поддерживает два порта.

Колодка для порта USB 3.2 Gen2 Type C на передней панели (26-контактная, USB32_ TC1) (см. стр. 1, № 12)

На материнской плате предусмотрена одна колодка для порта USB 3.2 Gen2 Туре С на передней панели. Эта колодка используется для подключения модуля USB 3.2 Gen2 с дополнительными портами USB 3.2 Gen2.

Аудиоколодка передней панели (9-контактов, HD_ AUDIO1) (см. стр. 1, № 35)

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
   A. Подключите Mic_IN (MIC) к MIC2_L.
   B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
   C. Подключите провод заземления (GND) к контакту заземления (GND).
   D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
   E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы для вентилятораили помпы водяногоохлаждения корпуса(4-контактный CHA_FAN1/WP)(см. стр. 1,No 10)(4-контактный CHA_FAN2/WP)(см. стр. 1,No 25)(4-контактный CHA_FAN3/WP)(см. стр. 1,No 27)(4-контактный CHA_FAN4/WP)(см. стр. 1,No 28)(4-контактный CHA_FAN5/WP)(см. стр. 1,No 34)		Данная системнаяплата оснащена пятью4-контактными разъемамивентиляторов для системыводяного охлаждениякорпуса. 3-контактнуюсистему водяногоохлаждения корпуса следуетподключать к контактам 1–3.
	[X]
Разъем вентилятораохлаждения процессора(4-контакта, CPU_FAN1)(см. стр. 1,No 13)		Эта материнская платаснабжена 4-контактнымразъемом для малошумящеговентилятора ЦП. Если высобираетесь подключить3-контактный вентиляторохлаждения процессора,подключайте его к контактам1-3.
Разъем для вентилятораили помпы водяногоохлаждения ЦП(4-контактный CPU_FAN2/WP)(см. стр. 1,No 11)		Данная материнская платаоснащена 4-контактнымразъемом для системыводяного охлаждения ЦП.3-контактную системуводяного охлажденияЦП следует подключать кконтактам 1–3.
Разъем питания ATX(24-контакта,ATXPWR1)(см. стр. 1,No 9)		Эта материнская плата оснащена 24-контактным разъемом питания ATX. Чтобы использовать 20-контактный разъем питания ATX,подключите его вдоль контакта 1 и контакта 13.
Разъем питания ATX 12 B(8-контактов,ATX12V1)(см. стр. 1,No 4)(8 контактов,ATX12V2)(см. стр. 1,No 3)		Эта материнская плата снабжена двумя 8-контактными разъемами питания ATX 12 В. Чтобы использовать 4-контактный разъем питания ATX,подключите его вдоль контакта 1 и контакта 5.*Внимание! Убедитесь, что подключенный кабель питания предназначен для ЦП, а не для видеокарты. Не подключайте кабель питания PCIe к этому разъему.
колодка SPI TPM(13-контактная,SPI_TPM_J1)(см. стр. 1,No 20)		Этот разъем обеспечивает поддержку системы SPI Trusted Platform Module (TPM),которая способна обеспечить надежное хранение ключей,цифровых сертификатов,паролей и данных. Система ТРМ также повышает уровень сетевой безопасности,защищает цифровые идентификаторы и обеспечивает целостность платформы.
Колодки дляподключениясветодиодной RGB-подсветки(4-контактный, RGB_HEADER1)(см. стр. 1, No 32)(4-контактный, RGB_HEADER2)(см. стр. 1, No 8)		Эти две колодки дляRGB-подсветки служатдля подключенияудлинительного кабелясветодиодной RGB-подсветки, котораяпозволяет реализоватьразличные световыеэффекты.Внимание! Категорически запрещается подключатькабель светодиодной RGB-подсветки с нарушением полярности, так как этоможет привести к егоповреждению.* Дополнительные сведенияоб использовании этойколодки см. на стр. 47.
Колодки адресуемойсветодиодной подсветки(3 контакта, ADDR_LED1)(см. стр. 1, No 31)(3 контакта, ADDR_LED2)(см. стр. 1, No 5)		Эти две колодки дляадресуемой светодиоднойподсветки служатдля подключенияудлинительного кабеляадресуемой светодиоднойподсветки, котораяпозволяет реализоватьразличные световыеэффекты.Внимание! Категорически запрещается подключатькабель адресуемойсветодиодной подсветки снарушением полярности,так как это может привестик его повреждению.* Дополнительные сведенияоб использовании этойколодки см. на стр. 48.

Колодка для виртуального RAID-контроллера на ЦП (4 контактов, VROC1) (см. стр. 1, № 33)

Этот разъем поддерживает виртуальный RAID-контроллер Intel® на ЦП и RAID-контроллер NVME/AHCI на шине PCIE ЦП.

Благодаря использованию технологии Intel VROC поддерживаются три режима работы:

SKU	Требуется аппаратный ключ	Основные функции
Сквозной режим	Не требуется	• Только сквозной режим (без RAID)• Управление индикаторами• Поддержка «горячего» подключения• Поддержка RAID 0 для SSD-накопителей Intel Fultondale NVMe
Стандартный VROCSTANMOD		• Функции со ключом для сквозного режима• RAID 0, 1, 10
Премиум	VROCPREMMOD	• Функции со стандартным ключом• RAID 5• Восстановление RAID 5 при ошибке
ISS	VROCISSDMOD	Write Hole

*Поддерживаются только твердотельные диски Intel.

* Дополнительные сведения о VROC см. в официальной документации Intel.

1.5 Смарт-переключатели

Материнская плата оснащена тремя смарт-переключателями: Кнопка питания, кнопка перезагрузки и кнопки сброса настроек CMOS, предназначенные для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS.

Кнопка питания

(PWRBTN)

(см. стр. 1, № 23)

Кнопка питания

предназначена для быстрого

включения и выключения

системы.

Кнопка сброса

(RSTBTN)

(см. стр. 1, № 24)

Кнопка сброса предназначена

для быстрого перезапуска

системы.

Кнопка сброса настроек

CMOS

(CLRCBTN1)

(См. стр. 3, № 15)

Кнопка сброса настроек CMOS

предназначена для быстрого обнуления значений CMOS.

Эта функция работает, только если питание компьютера выключено и он отключен от источника питания.
