MANUAL DE UTILIZADOR X299 Creator ASROCK

Obrigado por comprar a placa-mãe ASRock X299 Creator, uma placa-mãe confiável produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

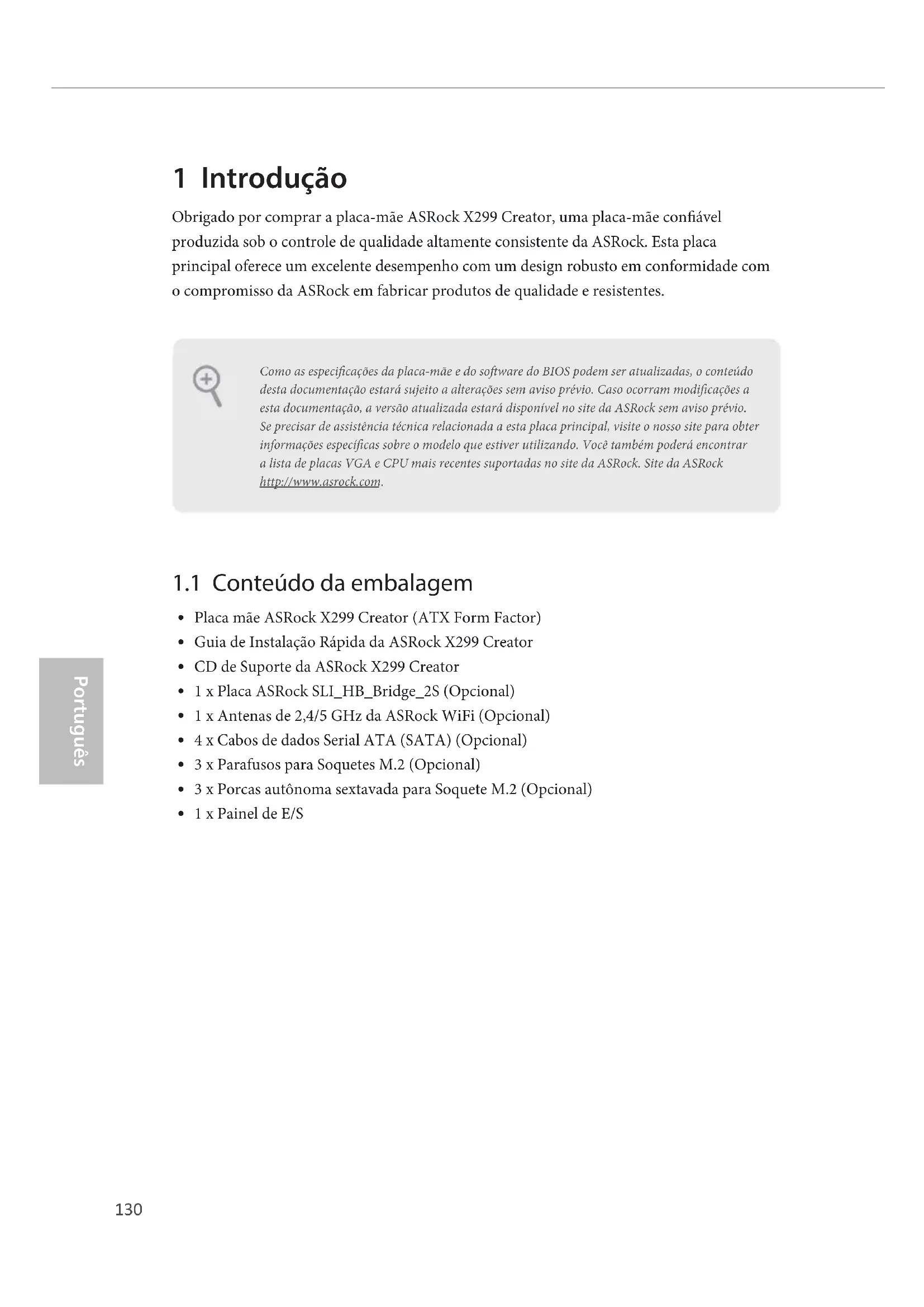

1.1 Conteúdo da embalagem

• Placa mãe ASRock X299 Creator (ATX Form Factor)
  • Guia de Instalação Rápida da ASRock X299 Creator
  • CD de Suporte da ASRock X299 Creator
  • 1 x Placa ASRock SLI_HB_Bridge_2S (Opcional)
  • 1 x Antenas de 2,4/5 GHz da ASRock WiFi (Opcional)
• 4 x Cabos de dados Serial ATA (SATA) (Opcional)
• 3 x Parafusos para Soquetes M.2 (Opcional)
• 3 x Porcas autônoma sextavada para Soquete M.2 (Opcional)
• 1 x Painel de E/S

1.2 Especificações

Plataforma	• Formato ATX• PCB 8 Camadas• PCB 2oz de Cobre
CPU	• Suporta Família de Processadores Intel® CoreTM Série X para o LGA 2066 Socket (Cascade Lake-X, Skylake X Refresh e Skylake X)• Digi Power design• Design com 13 fases de alimentação• Suporta Tecnologia Intel® Turbo Boost Max 3.0
Chipset	• Intel® X299
Memória	• Memória DDR4 Quad Channel Tecnologia• 8 x Slots DIMM DDR4• Suporta DDR4 4200+(OC)*/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133 não-ECC, memória sem buffer* A frequência máxima de memória suportada pode variar por tipo de processador.* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)• Capacidade máxima da memória do sistema: 256GB• Suporta Extreme Memory Profile (XMP) 2.0 da Intel®• Contato em Ouro 15μ nos slots DIMM
Slot de expansão	• 4 x Slots PCI Express 3.0 x16** Se instalou a CPU com 48 faixas, PCIE1/PCIE2/PCIE3/PCIE5 rodarão em x16/x8/x16/x8.Se um módulo M.2 PCI Express está instalado no M2_1 ou no M2_2, PCIE2 fará o downgrade para modo x4.Se os módulos M.2 PCI Express estão instalado no M2_1 e M2_2, PCIE2 será desabilitado.* Se você instalar CPU com 44 faixas, PCIE1/PCIE2/PCIE3/PCIE5 operará a x16/x4/x16/x8.Se um módulo M.2 PCI Express está instalado no M2_1, PCIE2 será desabilitado.

* Se você instalar CPU com 28 faixas, PCIE1/PCIE2/PCIE3/PCIE5 operará a x16/x4/x8/x0. Se um módulo M.2 PCI Express está instalado no M2_1, PCIE2 será desabilitado.

* Suporta NVMe SSD nos discos de inicialização

• 1 x slots PCI Express 3.0 x1
- Suporta AMD 3-Way CrossFireX ^TM e CrossFireX ^TM **
- Suporta NVIDIA ^ 3-Way SLI ^TM e SLI ^TM
- Suporta placas gráficas das séries NVIDIA® NVLink™ com dupla NVIDIA® GeForce® RTX***
- Suporta placas gráficas das NVIDIA® SLI™ com NVIDIA® Quadro

** 3-Way CrossFireX™ e 3-Way SLI™ são suportados apenas com CPU com 48 faixas ou 44 faixas.

*** O NVIDIA NVLink Bridge não vem com o pacote. Por favor, compre-a da NVIDIA ^a se necessário.

• 1 x Soquete M.2 Vertical (Tecla E) com módulo WiFi-802.11ax incluído (na I/O traseira).
• Contato de Ouro de 15μ no Slot VGA PCIe (PCIE1 e PCIE3)

Thunderbolt™

- Intel® JHL7540 Thunderbolt™ 3 Controlador (Titan Ridge)

- Suporta interface Thunderbolt™ 3 com resolução máx. de 5K (5120 x 2880) @ 60Hz para uma visualização com uma conexão de cabo único

- Suporta interface Thunderbolt™ 3 com resolução máx. de 4K x 2K (4096x2160) @ 60Hz para visualizações duplas com uma conexão de cabo único

- Suporta até dois fluxos (oito faixas) da largura de banda de vídeo do DisplayPort; suporta daisy-chaining de múltiplos monitores DisplayPort

Áudio

- Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220)

- Suporte áudio Blu-ray superior

- Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

• Suporta Purity Sound ^TM 4
• Capacitor de Áudio Série Ouro Fino Nichicon
• 120dB SNR DAC com amplificador diferencial
• Fone de Ouvido NE5532 Premium para - Conector de Áudio do Painel frontal (suporta fones de ouvido de até 600 Ohms)

• Ligação Pura

• Tecnologia de drive direto

• Blindagem de isolamento PCB
• Sensoriamento de Impedância na porta de saída dianteira
• Camadas de PCB individuais por canal de áudio R/L
• Fonres de Áudio Gold
• Conector de Áudio de Ouro 15μ
• Suporta a tecnologia DTS Connect

LAN

1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):

• Oferece Suporte à Proteção de Relâmpago/ESD
• Suporta PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (Intel® I219V):

• Suporta Wake-On-LAN
• Oferece Suporte à Proteção de Relâmpago/ESD
  • Suporta Energy Efficient Ethernet 802.3az
• Suporta PXE

LAN sem fios

• Módulo Intel® 802.11ax WiFi
• Suporta IEEE 802.11a/b/g/n/ax
• Suporta banda dupla (2,4/5 GHz)
- Suporta conexões sem fio de alta velocidade de até 2,4Gbps
- 2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)
- Suporta Bluetooth 5.0 + Classe II de alta velocidade
- Suporta MU-MIMO

• 2 x Portas de Antena
  • 1 x Porta de saída SPDIF ótica
  • 2 x Portas USB 2.0 (Suporta Proteção ESD)
• 2 x USB 3.2 Gen2 Tipo Thunderbolt™3-Porta C (40Gb/s para o protocolo Thunderbolt; 10 Gb/s para protocolo USB3.2) (Suporta Proteção ESD)*

* Suporta USB-PD 3.0 9V/3A (27W) e 5V/3A (15W)

• 2 Portas Mini DisplayPort Input**

** Escolha os cabos adaptadores regulares mini DisplayPort para DisplayPort em vez daqueles angulares direitos se usar duas portas de entrada mini DisplayPort simultaneamente.

- 4 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)***

*** Energia Ultra USB é suportada nas portas USB3_34.

*** Não há suporte para a função de despertar ACPI em portas USB3_34.

- 2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)

• 1 x botão de limpeza CMOS

- Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone (Entradas de Áudio Gold)

Armazenamento

- 8 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel 17 e Tecnologia de Resposta Inteligente Intel), NCQ, AHCI e Conexão a Quente*

* Se M2_3 é ocupado por um dispositivo tipo M.2 SATA, SATA3_7 será desativado.

- 2 x Conectores SATA3 6,0 Gb/s ASMedia ASM1061, suporte NCQ, AHCI, Conector a Quente

- 2 x soquetes Ultra M.2 (M2_1 e M2_2) suportam o módulo M Key tipo 2242/2260/2280 M.2 PCI Express até Gen3 x4 (32 Gb/s) ^**

- 1 x soquete Ultra M.2 (M2_3) suporta o módulo M Key tipo 2242/2260/2280/22110 M.2 SATA3 6,0 Gb/s e o módulo M.2 PCI Express até Gen3 x4 (32 Gb/s) ^**

** Se você instalar a CPU com 44 faixas ou 28 faixas, M2_2 será desativado.

** Suporta a tecnologia Intel® Optane™

** Suporte PCIe RAID

** Suporta NVMe SSD como discos de inicialização

Conector

• 1 x RAID Virtual no cabeçote da CPU

- 1 x LED de alimentação e Cabeçote de Autofalante

• 2 x Cabeçotes de LED RGB

* Suporta no total até 12V/3A, Tira de LED de 36W

• 2 x Cabeçotes LED Endereçáveis

* Suporte no total de até 5V/3A, Faixa LED de 15W

• 1 x Conector da ventoinha da CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

- 1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

	5 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)* O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.* CPU_FAN2/WP, CHA_FAN1~5/WP pode detectar automaticamente se o ventilador de 3 pinos ou 4 pinos está em uso.1 x Conector de energia 24-pinos ATX (Conector de energia de alta densidade)2 x Conectores de energia 8-pinos 12V (Conector de energia de alta densidade)1 x Conector de áudio de painel frontal (Conector de Áudio de Outro 15μ)2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)1 x Painel Frontal USB 3.2 Gen2 Tipo C (ASMedia ASM3142)1 x Dr. Debug com LED1 x Botão de energia com LED1 x Botão de Reset
Funções da BIOS	2 x BIOS UEFI oficial da AMI com suporte de interface multilingue (1 x BIOS principal e 1 x BIOS de reserva)Suporta a tecnologia Secure Backup UEFIACPI 6.1 compatível com eventos de despertarSuporte SMBIOS 3.0CPU, DRAM, VPPM, VTTM, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD Multi-ajuste de tensão
Monitor de hardware	Sensor de Temperatura: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de águaTacômetro da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de águaVentoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de águaControle multi-velocidade da ventoinha: CPU, CPU/ Bomba de água, Chassis/Ventoinhas da bomba de águaMonitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

so

- Microsoft® Windows® 10 64-bit

Certificações

- FCC, CE

- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

Apagar o Jumper CMOS

(CLRCMOS1)

(ver p.1, N.° 26)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir: Padrão

CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Para apagar e reinicializar os parâmetros do sistema na configuração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.

O botão para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

(PAINEL1 de 9 pinos)

(ver p.1, N.° 22)

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará acesso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.° 21)		Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

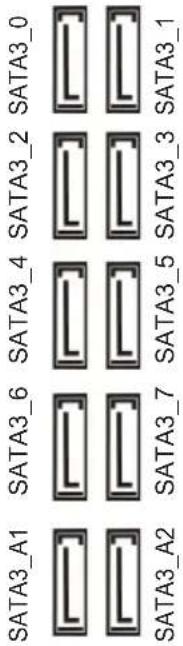

Conectores série ATA3 (SATA3_0_1: ver p.1, N.° 15) (SATA3_2_3: ver pág.1 No. 16) (SATA3_4_5: ver p.1, N.° 17) (SATA3_6_7: ver p.1, N.° 18) (SATA3_A1_A2: ver p.1, N.° 19)		Estes dez conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.* Para minimizar o tempo de inicialização, use portas Intel® X299 SATA (SATA3_0~7) para os seus dispositivos inicializáveis.* Se M2_3 é ocupado por um dispositivo tipo M.2 SATA, SATA3_7 será desativado.
Plataformas USB 2.0 (USB3_4 de 9 pinos) (ver p.1, N.° 30) (USB5_6 de 9 pinos) (ver p.1, N.° 29)		Há dois cabeçotes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.
Plataforma USB 3.2 Gen1 (USB3_5_6 de 19 pinos) (ver p.1, N.° 14)		Há um cabeçote nesta placa-mãe. Este suporte USB 3.2 Gen1 pode suportar duas portas.

Painel Frontal Cabeçote USB 3.2 Gen2 Tipo C (USB32_TC1 de 26 pinos) (ver p.1, N.º 12)

Há um Painel Frontal Cabeçote USB 3.2 Gen2 Tipo C nesta placa mãe. Este cabeçote é utilizado para conectar um módulo USB 3.2 Gen2 a portas adicionais USB 3.2 Gen2.

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
   A. Ligue Mic_IN (MIC) a MIC2_L.
   B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Conecte a ligação Terra (GND) à Terra (GND).
   D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
   E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Conectores de chassi e ventoinha de bomba de água

(CHA_FAN1/WP de 4 pinos)

(ver p.1, N.° 10)

(CHA_FAN2/WP de

4 pinos)

(ver p.1, N.° 25)

(CHA_FAN3/WP de 4 pinos)

(ver p.1, N.° 27)

(CHA_FAN4/WP de

4 pinos)

(ver p.1, N.° 28)

(CHA_FAN5/WP de

4 pinos)

(ver p.1, N.° 34)

Esta placa mãe fornece conectores de ventoinha chassi com cinco 4-Pin de resfriamento a água. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector da Ventoinha da CPU

(CPU_FAN1 de 4 pinos)

(ver p.1, N.° 13)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de ventoinha de bomba de água CPU

(CPU_FAN2/WP de

4 pinos)

(ver p.1, N.° 11)

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX

(ATXPWR1 de 24 pinos)

(ver p.1, N.° 9)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX(ATX12V1 de 8 pinos)(ver p.1, N.° 4)(ATX12V2 de 8 pinos)(ver p.1, N.° 3)		Esta placa-mãe inclui dois conectores de alimentação de 12V ATX de 8 pinos.Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.*Aviso: Certifique-se que o cabo de força conectado é para o CPU e não para a placa gráfica. Não ligue o cabo de força PCIe a este conector.

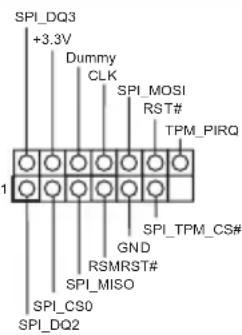

Plataforma SPI TPM(SPI_TPM_J1 de 13 pinos)(ver p.1, N.° 20)		Este conector suporta um sistema com SPI Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
Cabeçotes de LED RGB(RGB_HEADER1 de 4 pinos)(ver p.1, N.° 32)(RGB_HEADER2 de 4 pinos)(ver p.1, N.° 8)		Estes dois cabeçotes RGB são usados para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.* Consulte a página 47 para obter mais informações sobre esta plataforma.

Cabeçotes LED

Endereçáveis

(ADDR_LED1 3 pinos)

(ver p.1, N.° 31)

(ADDR_LED2 3 pinos)

(ver p.1, N.° 5)

Esses dois cabeçotes LED

Endereçáveis são usados para conectar o cabo de extensão de LED Endereçável que permite que os usuários escolham entre vários efeitos de iluminação de LED.

Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.

* Consulte a página 48 para obter mais informações sobre esta plataforma.

RAID Virtual no cabeçote da CPU

(VROC1 de 4 pinos)

(ver p.1, N.° 33)

Este conector suporta Intel® Virtual RAID na CPU e RAID NVME/AHCI na CPU PCIE.

Com a introdução do produto Intel VROC, existem três modos de operação:

SKU Requer uma chave HW Principais Recursos

Pasagem Não necessário

• Pasagem apenas (sem RAID)
- Gestão de LED
- Suporte de Hot Plug
• RAID 0 suporte para Intel Fultondale NVMe SSDs

Padrão VROCSTANMOD

• Recursos de passagem SKU
- RAID 0, 1, 10

Premium VROCPREMMOD

• Recursos Padrão SKU
- RAID 5
- Fechamento de Furo de Gravação RAID 5

ISS VROCISSMOD

* Apenas SSDs Intel são suportados.
*Para mais detalhes sobre VROC, consulte a informação oficial lançada pela Intel.

1.5 Interruptores inteligentes

A placa-mãe tem três chaves inteligentes: Botão Liga/Desliga, Botão Reset e Botões Clear CMOS que permitem aos usuários rapidamente ligar/desligar, reiniciar o sistema ou apagar os valores CMOS.

Botão de alimentação

(PWRBTN)

(ver p.1, N.° 23)

O Botão de alimentação permite aos usuários ligar/desligar o sistema rapidamente.

Botão Reset (Reiniciar)

(RSTBTN)

(ver p.l, N.° 24)

O Botão Reset permite aos usuários reinicializar o sistema rapidamente.

Botão Limpar CMOS

(CLRCBTN1)

(ver p.3, N.° 15)

O Botão Limpar CMOS permite aos usuários apagar os valores CMOS rapidamente.

Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.
