用户手册 X299 Creator ASROCK
感谢您购买华擎 X299 Creator 主板,这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新,因此,本文档的内容可能会随时更改,恕不另行通知。如果本文档有任何修改,则更新的版本将发布在华擎网站上,我们不会另外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。
1.1 包装清单
- 华擎 X299 Creator 主板(ATX 规格尺寸)
- 华擎 X299 Creator 快速安装指南
- 华擎 X299 Creator 支持光盘
- 1x华擎 SLI_HB_Bridge_2S 卡(选购)
- 1x华擎WiFi2.4/5GHz天线(选购)
- 4x串行ATA(SATA)数据线(选购)
- 3x螺丝(供M.2插座使用)(选购)
- 3x螺母柱(供M.2插座使用)(选购)
- 1xI/O 面板
1.2 规格
| 平台 | • ATX规格尺寸• 8层 PCB• 2盎司纯铜电路板 |
| CPU | • 支持用于LGA 2066插槽的 Intel^ CoreTM X系列处理器(Cascade Lake-X、Skylake X Refresh和Skylake X)• Digi Power design• 13电源相设计• 支持IntelTM Turbo Boost Max Technology 3.0 |
| 芯片集 | • Intel^ X299 |
| 内存 | • 四通道DDR4内存技术• 8 x DDR4 DIMM槽• 支持DDR4 4200+(OC)*/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133非ECC,非缓冲内存*支持的最大内存频率可能根据处理器类型而变化。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)• 支持系统内存最大容量:256GB• 支持IntelTM Extreme Memory Profile (XMP) 2.0• DIMM插槽中15金触点 |
| 扩充槽 | • 4 x PCI Express 3.0 x16槽**如果安装的是48通道的CPU,PCIE1/PCIE2/PCIE3/PCIE5的运行速度将为x16/x8/x16/x8。如果在M2_1或M2_2上安装了M.2 PCI Express模块,PCIE2将降级为x4模式。如果在M2_1和M2_2上安装了M.2 PCI Express模块,PCIE2将被禁用*如果安装的是44通道的CPU,PCIE1/PCIE2/PCIE3/PCIE5的运行速度将为x16/x4/x16/x8。如果在M2_1上安装了M.2 PCI Express模块,PCIE2将被禁用。 |
| *如果安装的是28通道的CPU,PCIE1/PCIE2/PCIE3/PCIE5的运行速度将为x16/x4/x8/x0。如果在M2_1上安装了M.2 PCI Express模块,PCIE2将被禁用。*支持NVMe SSD用作启动盘·1x PCI Express 3.0 x1槽·支持AMD 3-Way CrossFireXTM和CrossFireXTM**·支持NVIDIA®3-Way SLITM和SLITM**·支持NVIDIA®NVLinkTM,配有双NVIDIA®GeForce®RTX系列显卡***·支持NVIDIA®SLITM,配有NVIDIA®Quadro显卡**仅48通道或44通道的CPU支持3-Way CrossFireXTM和3-Way SLITM。***包装中未随附NVIDIA NVLink Bridge。如有需要,可向NVIDIA®购买。·1x垂直M.2 Socket (Key E),捆绑有WiFi-802.11ax模块(在后I/O上)·VGA PCIe插槽(PCIE1和PCIE3)中15μ金触点 | |
| Thunder-boltTM | Intel®JHL7540 ThunderboltTM3控制器(Titan Ridge)·支持ThunderboltTM3接口,一条电缆连接一台显示器时,60Hz下的最大分辨率为5K(5120x2880)·支持ThunderboltTM3接口,一条电缆连接两台显示器时,60Hz下的最大分辨率为4Kx2K(4096x2160)·最多支持DisplayPort视频带宽的两个数据流(八通道),支持采用菊花链形式连接多台DisplayPort显示器 |
| 音频 | 具有内容保护功能的7.1 CH高清音频(Realtek ALC1220音频编解码器)优质Blu-ray音频支持支持电涌保护(华擎全防护)支持Purity SoundTM4-Nichicon Fine Gold系列音频电容-120dB SNR DAC,带微分放大器-用于前面板音频接口的NE5532高品质耳机放大器(支持最高600 Ohm耳机)-纯电源输入 |
- Direct Drive(直接驱动)技术
- PCB 隔离罩
- 前面输出端口的阻抗感测
- 用于左 / 右音频通道的个别 PCB 层
- 金色音频插孔
- 15μ 金色音频接口
- 支持 DTS 连接
| LAN | 1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s(AQUANTIA® AQC107):支持雷电 /ESD保护支持PXE1 x Intel Gigabit LAN 10/100/1000 Mb/s (Intel® 1219V):支持Wake-On-LAN(网上唤醒)支持雷电 /ESD保护支持高能效以太网802.3az支持PXE |
| 无线 LAN | Intel® 802.11ax WiFi 模块支持 IEEE 802.11a/b/g/n/ax支持双频段 (2.4/5 GHz)支持最高 2.4Gbps 的高速无线连接2 个天线可支持 2(发射)x 2(接收)分集技术支持 Bluetooth 5.0+ 高速 Class II支持 MU-MIMO |
| 后面板 I/0 | • 2 x 天线端口 |
| • 1 x 光学 SPDIF 输出端口 | |
| • 2 x USB 2.0 端口 (支持 ESD 保护) | |
| • 2 x USB 3.2 Gen2 ThunderboltTM3 Type-C 端口 (Thunderbolt 协议为 40Gb/s; USB3.2 协议为 10 Gb/s) (支持 ESD 保护)* | |
| * 支持 USB-PD 3.0 9V/3A (27W) 和 5V/3A (15W) | |
| • 2 x Mini DisplayPort 输入端口 ** | |
| ** 如果同时使用两个 mini DisplayPort 输入端口,请选择常规 mini DisplayPort 连 DisplayPort 适配器线,而不要使用直角型适配器线。 | |
| • 4 x USB 3.2 Gen1 端口 (支持 ESD 保护)*** |
*** USB3_34 支持超级 USB 电源。
*** 在 USB3_34 端口上不支持 ACPI 唤醒功能。
- 2 x RJ-45 LAN 端口,带 LED(ACT/LINK LED 和 SPEED LED)
- 1x 清除 CMOS 按钮
- 高清音频插孔:后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风(金色音频插孔)
存储
- 8 x SATA3 6.0 Gb/s 接口,支持 RAID(RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 17 和 Intel Smart Response Technology)、NCQ、AHCI 和热插拔
* 如果 M2_3 被 SATA 型 M.2 设备占用,SATA3_7 将被禁用。
- 2 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061),支持 NCQ、AHCI 和热插拔
- 2 x 超级 M.2 接口 (M2_1 和 M2_2),支持 M Key 类型 2242/2260/2280 M.2 PCI Express 类型模块(最高 Gen3 x4,32 Gb/s)**
- 1 x 超级 M.2 接口 (M2_3),支持 M Key 类型 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块(最高 Gen3 x4 (32 Gb/s))**
**如果您安装44或28通道的CPU,M2_2将被禁用。
** 支持 Intel® Optane™ Technology
**支持 PCIe RAID
**支持NVMe SSD用作启动盘
接口
- 1x CPU 接脚上虚拟 RAID
- 1xSPI TPM 接脚
- 1x 电源 LED 和扬声器接脚
- 2 x RGB LED 接头
* 总共支持最高 12V/3A, 36W LED 灯条
- 2x可寻址LED接脚
* 总共支持最高 5V/3A, 15W LED 灯条
- 1xCPU风扇接口(4针)
* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
- 1xCPU/水泵风扇接口(4针)(智能风扇速度控制)
* CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。
| 5x机箱/水泵风扇接口(4针)(智能风扇速度控制)*机箱/水泵风扇支持最高2A(24W)功率的水冷风扇。*CPU_FAN2/WP和CHA_FAN1~5/WP可以自动检测3针脚或4针脚风扇是否在使用。1x24针ATX电源接口(高密度电源接口)2x8针12V电源接口(高密度电源接口)1x前面板音频接口(15μ金色音频接口)2xUSB 2.0接脚(支持4个USB 2.0端口,支持ESD保护)1xUSB 3.2 Gen1接脚(支持2个USB 3.2 Gen1端口,支持ESD保护)1x前面板类型C USB 3.2 Gen2接脚(ASMedia ASM3142)1xDr.Debug(调试工具),带LED1x电源按钮,带LED1x重置按钮 | |
| BIOS 功能特点 | 2x AMI UEFI Legal BIOS,具有多语言GUI支持(1x主BIOS和1x备份BIOS)支持安全备份UEFI技术ACPI 6.1兼容唤醒事件支持SMBIOS 3.0CPU、DRAM、VPPM、VTTM、PCH 1.0V、VCCMPHY、VCCIO、VCCSA、VCCPLL、CLK VDD电压多次调整 |
| 硬件监控 | 温度感测:CPU、CPU/水泵、机箱/水泵风扇风扇转速计:CPU、CPU/水泵、机箱/水泵风扇静音风扇(根据CPU温度自动调整机箱风扇速度):CPU、CPU/水泵、机箱/水泵风扇风扇多种速度控制:CPU、CPU/水泵、机箱/水泵风扇电压监控:+12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V、VCCIO、VCCSA |
操作系统 • Microsoft® Windows® 10 64-bit
认证 • FCC、CE
- ErP/EuP 支持(需要支持 ErP/EuP 的电源)
* 有关详细产品信息,请访问我们的网站:http://www.asrock.com

须认识到超频会有一定风险,包括调整 BIOS 设置,应用“自由超频技术”,或使用第三方超频工具。超频可能会影响到系统的稳定性,甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线“短接”。如果这些针脚上没有装跳线帽,跳线“开路”。

Short

Open
清除 CMOS 跳线
(CLRCMOS1)
(见第 1 页,第 26 个)

2针跳线
短接 : 清除 CMOS
开路 : 默认
CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息,如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置,请关闭计算机,拔下电源线插头,然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS,则必须先启动系统,并在关闭后再执行清除 CMOS 操作。

清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。
1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接头
(9针 PANEL1)
(见第1页,第22个)

按照下面的针脚分配,将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源按钮):
连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。
RESET(重置按钮):
连接到机箱前面板上的重置按钮。如果计算机死机,无法执行正常重新启动,按重置按钮重新启动计算机。
PLED(系统电源 LED):
连接到机箱前面板上的电源状态指示灯。系统操作操作时,此 LED 亮起。系统处在 S1/S3 睡眠状态时,此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时,此 LED 熄灭。
HDLED(硬盘活动 LED):
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时,此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时,确保连线分配和针脚分配正确匹配。
| 电源 LED和扬声器接脚(7针SPK_PLED1)(见第1页,第21个) | ![]() | 请将机箱电源LED和机箱扬声器连接到此接脚。 |

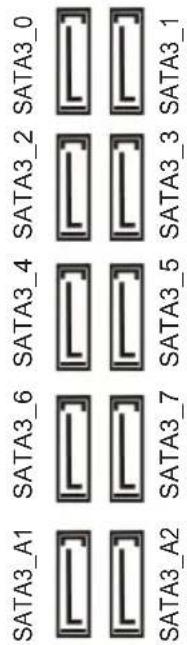

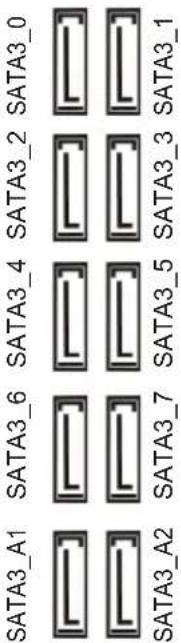

| 串行ATA3接口(SATA3_0_1:见第1页,第15个)(SATA3_2_3:见第1页,第16个(SATA3_4_5:见第1页,第17个)(SATA3_6_7:见第1页,第18个)(SATA3_A1_A2:见第1页,第19个) | ![]() | 这十个SATA3接口支持最高6.0Gb/s数据传输速率的内部存储设备的SATA数据线。*为最小化引导时间,请将Intel®X299 SATA端口(SATA3_0~7)用于可引导设备。*如果M2_3被SATA型设备占用,SATA3_7将被禁用。 |
| USB 2.0接脚(9-针USB3_4)(见第1页,第30个)(9-针USB5_6)(见第1页,第29个) | ![]() | 此主板上有2个接脚。每个USB 2.0接脚可以支持两个端口。 |
| USB 3.2 Gen1接脚(19针USB3_5_6)(见第1页,第14个) | ![]() | 此主板上有一个接脚。此USB 3.2 Gen1接脚可以支持两个端口。 |
前面板类型 C USB 3.2
Gen2 接脚
(26针USB32_TC1)
(见第 1 页,第 12 个)

此主板上有一个前面板
类型 C USB 3.2 Gen2 接脚。
此接脚用于连接 USB 3.2
Gen2 模块以获得附加
USB 3.2 Gen2 端口。
前面板音频接头
(9针HD_AUDIO1)
(见第 1 页,第 35 个)

此接头用于将音频设备
连接到前音频面板。

- 高清音频支持插孔感测,但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC'97 音频面板,请按照以下步骤将它安装到前面板音频接脚:
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC97 音频面板连接它们。
E. 要启用前麦克风,请转到 Realtek 控制面板上的 “FrontMic”(前麦克风)选项卡,调整 “Recording Volume”(录音音量)。
机箱水泵风扇接口
(4针 CHA_FAN1/WP)
(见第1页,第10个)
(4针 CHA_FAN2/WP)
(见第1页,第25个)
(4针 CHA_FAN3/WP)
(见第1页,第27个)
(4针 CHA_FAN4/WP)
(见第1页,第28个)
(4针 CHA_FAN5/WP)
(见第1页,第34个)



此主板提供五个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇,请将它连接到针脚1-3。
CPU 风扇接口
(4 针 CPU_FAN1)
(见第1页,第13个)

此主板提供4针CPU
风扇(静音风扇)接口。
如果您打算连接 3 针 CPU
风扇,请将它连接到
针脚 1-3。
CPU 水泵风扇接口
(4 针 CPU_FAN2/WP)
(见第1页,第11个)

此主板提供4针水冷风扇
接口。如果您打算连接
3 针 CPU 水冷风扇,请将
它连接到针脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
(见第 1 页,第 9 个)

此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源,请沿针脚 1 和
针脚 13 插接它。
| ATX 12V电源接口(8针ATX12V1)(见第1页,第4个)(8针ATX12V2)(见第1页,第3个) | ![]() | 此主板提供两个8针ATX 12V电源接口。要使用4针ATX电源,请沿针脚1和针脚5插接它。*警告:请确保连接的电源线用于CPU,而非图形卡。不要将PCIe电源线插接到此接口。 |

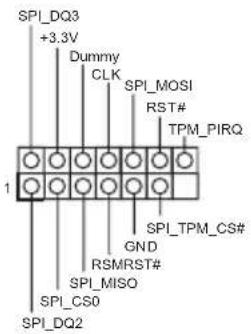

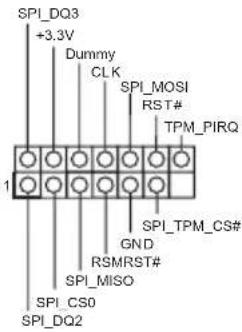

| SPI TPM接脚(13针SPI_TPM_J1)(见第1页,第20个) | ![]() | 此接口支持SPI Trusted Platform Module(信任平台模块,TPM)系统,可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全,保护数字身份和确保平台完整性。 |
| RGB LED接脚(4针RGB_HEADER1)(见第1页,第32个)(4针RGB_HEADER2)(见第1页,第8个) | ![]() | 这两个RGB接脚用于连接RGB LED延长线,可让用户选择不同的LED灯光效果。注意:RGB LED线安装方向切勿错误,否则,线缆会损坏。*请参考第47页了解这个接脚的详情。 |
可寻址LED接脚
(3针ADDR_LED1)
(见第 1 页,第 31 个)
(3针ADDR_LED2)
(见第 1 页,第 5 个)

这两个可寻址 LED 接脚用于连接可寻址 LED 延长线,可让用户选择不同的 LED 灯光效果。
注意:必须以正确的方向安装可寻址 LED 线,否则会损坏线缆。
* 请参考第 48 页了解这个接脚的详情。
CPU 接脚上虚拟 RAID
(4-针 VROC1)
(见第 1 页,第 33 个)

此接口支持 CPU Intel ^®
虚拟 RAID 和 CPU PCIE 上
NVME/AHCI RAID。
加入 Intel VROC 产品,有三种模式的操作:
| SKU 需要硬件密钥 密钥功能 | ||
| 直通 不需要 | 仅直通(无 RAID)LED 管理热插拔支持Intel Fultondale NVMe SSD 的 RAID 0 支持 | |
| 标准 VROCSTANMOD | 直通 SKU 功能RAID 0、1、10 | |
| 高品质 VROCPREMMOD | 标准 SKU 功能RAID 5RAID 5 写入孔闭合 | |
| ISS VROCISSDMOD | ||
* 只支持 Intel SSD。
* 有关 VROC 的详情,请参阅 Intel 发布的官方信息。
1.5 智能开关
本主板配有三个智能开关:电源按钮、重置按钮和清除 CMOS 按钮,允许用户快速打开 / 关闭系统,重置系统或清除 CMOS 值。
电源按钮
(PWRBTN)
(见第 1 页,第 23 个)

清除 CMOS 按钮允许用户快速清除 CMOS 值。

只有在关闭计算机并拔下电源插头后,才能使用此功能。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

图一
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格及说明。
| 部件名称\有害物质或元素 | ||||||
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O:表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求,然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注:此产品所标示之环保使用年限,系指在一般正常使用状况下。
1 簡介
感謝您購買華擎 X299 Creator 主機板,本主機板經華擎嚴格品管製作,是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能,完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新,所以本文件內容如有變更,恕不另行通知。如本文件有任何修改,可至華擎網站逕行取得更新版本,不另外通知。若您需要與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。
1.1 白装内容
- 華擎 X299 Creator 主機板(ATX 尺寸)
- 華擎 X299 Creator 快速安裝指南
- 華擎 X299 Creator 支援光碟
- 1x華擎 SLI_HB_Bridge_2S 卡(選用)
- 1x華擎WiFi2.4/5GHz天線(選用)
- 4 x Serial ATA (SATA) 資料纜線(選用)
- 3 x 螺絲(適用於 M.2 插座)(選用)
- 3 x 銅柱(適用於 M.2 插座)(選用)
- 1xI/O 面板外罩
1.2 規格
| 平台 | ·ATX尺寸 ·8層板PCB ·2oz銅製PCB |
| CPU | ·支援適用於LGA 2066插槽的Intel® CoreTM X系列處理器(Cascade Lake-X、Skylake X Refresh和Skylake X) ·Digi Power design ·13電源相位設計 ·支援Intel® Turbo Boost Max技術3.0 |
| 晶片組 | ·Intel® X299 |
| 記憶體 | ·四通道DDR4記憶體技術 ·8 x DDR4 DIMM插槽 ·支援DDR4 4200+(OC)*/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133非ECC、無緩衝記憶體 *支援的最大記憶體頻率可能根據處理器類型而有不同。 *如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/) ·最大系統記憶體容量:256GB ·支援Intel® Extreme Memory Profile (XMP) 2.0 ·15μ 特厚鍍金插槽 |
| 擴充插槽 | ·4 x PCI Express 3.0 x16插槽 * *若安裝48條通道的CPU,PCIE1/PCIE2/PCIE3/PCIE5將以x16/x8/x16/x8的速度執行。如果在M2_1或M2_2上安裝M.2 PCI Express模組,PCIE2將降級為x4模式。如果在M2_1和M2_2上安裝M.2 PCI Express模組,將停用PCIE2。 *若安裝44條通道的CPU,PCIE1/PCIE2/PCIE3/PCIE5將以x16/x4/x16/x8的速度執行。如果在M2_1上安裝M.2 PCI Express模組,將停用PCIE2。*若安裝28條通道的CPU,PCIE1/PCIE2/PCIE3/PCIE5將以x16/x4/x8/x0的速度執行。如果在M2_1上安裝M.2 PCI Express模組,將停用PCIE2。*支援NVMe SSD作為開機磁碟1 x PCI Express 3.0 x1插槽支援AMD 3-Way CrossFireXTM及CrossFireXTM**支援NVIDIA® 3-Way SLITM及SLITM**支援NVIDIA® NVLinkTM搭配雙NVIDIA® GeForce® RTX系列顯示卡 ***支援NVIDIA® SLITM搭配NVIDIA® Quadro顯示卡**僅48條或44條通道的CPU支援3-Way CrossFireXTM和3-Way SLITM。***NVIDIA NVLink Bridge未隨附於套件。如有需要,請向NVIDIA®購買。1 x垂直M.2插座(Key E),搭售WiFi-802.11ax模組(在後置I/O上)。VGA PCIe插槽採用15μ特厚鍍金插槽(PCIE1與PCIE3) |
| ThunderboltTM | Intel® JHL7540 ThunderboltTM3控制器(Titan Ridge)支援ThunderboltTM3介面,透過單一纜線連接的單顯示器最高解析度為5K(5120 x 2880)@60Hz支援ThunderboltTM3介面,透過單一纜線連接的雙顯示器最高解析度為4K x 2K(4096x2160)@60Hz最多支援雙流(八通道)DisplayPort視訊頻寬;支援菊鏈串接多個DisplayPort顯示器 |
| 音訊 | 7.1 CH HD音訊含內容保護(Realtek ALC1220音訊轉碼器)功能高階藍光音訊支援支援突波保護(華擎全防護)支援Purity SoundTM4天籲美聲-Nichicon Fine Gold系列音響級電容-120dB SNR DAC及差動放大器-適用前面板音訊接頭的NE5532 Premium Headset Amplifier(支援最高可達600 Ohm的耳機)-純電源輸入 |
- 直驅技術
- PCB 隔離遮蔽
- 前輸出埠的阻抗感應
- 適用左/右音訊聲道的獨立 PCB 層
- 金色音訊插孔
- 15μ 特厚鍍金音訊接頭
- 支援 DTS Connect
LAN 1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):
- 支援雷擊/靜電保護
- 支援 PXE
1 x Intel Gigabit LAN 10/100/1000 Mb/s (Intel® I219V):
- 支援網路喚醒
- 支援雷擊/靜電保護
• 支援 802.3az EEE 節能乙太網路
- 支援 PXE
- 支援高達 2.4Gbps 的高速無線連線
- 2天線支援2(傳送)x2(接收)分集技術
- 1 x 光纖 SPDIF 輸出連接埠
- 2 x USB 2.0 連接埠(支援靜電保護)
- 2 x USB 3.2 Gen2 Thunderbolt ^TM 3 Type-C 連接埠(Thunderbolt 協議為 40Gb/s; USB3.2 協議為 10 Gb/s)(支援靜電保護)*
*支援 USB-PD 3.0 9V/3A (27W) 和 5V/3A(15W)
- 2 x Mini DisplayPort 輸入連接埠 **
** 若同時使用兩個 mini DisplayPort 輸入連接埠,請選擇一般 mini DisplayPort 轉 DisplayPort 轉接線,勿使用直角轉接線。
- 4 x USB 3.2 Gen1 連接埠(支援靜電保護)***
*** USB3_34 連接埠支援 Ultra USB 電源。
*** USB3_34 連接埠不支援 ACPI 喚醒功能。
- 2 x RJ-45 LAN 連接埠,含 LED(ACT/LINK LED 及 SPEED LED)
- 1x 清除 CMOS 按鈕
- HD 音訊插孔:後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風(金色音訊插孔)
儲存裝置
- 8 x SATA3 6.0 Gb/s 接頭支援 RAID(RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 17 及 Intel 智慧反應技術)、NCQ、AHCI 及熱插拔 *
* 若 M2_3 為 SATA 類型的 M.2 裝置佔用,將會停用 SATA3_7。
- ASMedia ASM1061 的 2 組 SATA3 6.0 Gb/s 支援 NCQ、AHCI 及熱插拔
- 2 x Ultra M.2 插座 (M2_1 及 M2_2),支援 M Key 型 2242/2260/2280 M.2 PCI Express 模組(最高可達 Gen3 x4 (32 Gb/s))**
- 1 x Ultra M.2 插座 (M2_3),支援 M Key 型 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組(最高可達 Gen3 x4 (32 Gb/s))類型 **
**若安裝44條通道或28條通道的CPU,將會停用M2_2。
* 總計最高支援 12V/3A,36W LED 條燈
- 2x 可定址 LED 排針
* 總計最高支援 5V/3A,15W LED 條燈
- 1 x CPU 風扇接頭 (4-pin)
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
- 1 x CPU/水冷幫浦風扇接頭 (4-pin)(智慧型風扇速度控制)
* CPU/水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
| 5x機殼/水冷幫浦風扇接頭(4-pin)(智慧型風扇速度控制)*機殼/水冷幫浦風扇接頭支援最高2A(24W)風扇功率的水冷風扇。*如果3-pin或4-pin風扇使用中,可自動偵測CPU_FAN2/WP和CHA_FAN1~5/WP。1x24pin ATX電源接頭(高密度電源接頭)2x8pin 12V電源連接埠(高密度電源連接埠)1x前面板音訊接頭(15μ金色音訊接頭)2xUSB 2.0排針(支援4個USB 2.0連接埠)(支援靜電保護)1xUSB 3.2 Gen1排針(支援2個USB 3.2 Gen1連接埠)(支援靜電保護)1x前面板C類型USB 3.2 Gen2排針(ASMedia ASM3142)1xDr.Debug,含LED1x電源按鈕,含LED1x重設按鈕 | |
| BIOS功能 | 2xAMI UEFI Legal BIOS,具備多國語言GUI支援(1x主BIOS and 1x備用BIOS)支援安全備份UEFI技術ACPI 6.1符合喚醒自動開機支援SMBIOS 3.0CPU、DRAM、VPPM、VTTM、PCH 1.0V、VCCMPHY、VCCIO、VCCSA、VCCPLL、CLK VDD電壓多重調整 |
| 硬體置視器 | 溫度感應:CPU、CPU/水冷幫浦、機殼/水冷幫浦風扇風扇轉速計:CPU、CPU/水冷幫浦、機殼/水冷幫浦風扇靜音風扇(依CPU溫度自動調整機殼風扇速度):CPU、CPU/水冷幫浦、機殼/水冷幫浦風扇風扇多重速度控制:CPU、CPU/水冷幫浦、機殼/水冷幫浦風扇電壓監控:+12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V、VCCIO、VCCSA |
| 作業系統 | Microsoft® Windows® 10 64-bit |
| 認證 | FCC、CEErP/EuP ready(須具備ErP/EuP ready電源供應器) |
* 如需產品詳細資訊,請上我們的網站:http://www.asrock.com

請務必理解,超頻可能產生某種程度的風險,其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性,或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒有跳線帽套在針腳上,該跳線為「開啟」。

Short

Open
清除 CMOS 跳線
(CLRCMOS1)
(請參閱第1頁,編號26)

2-pin 跳線
短路:清除 CMOS
開啟:預設
您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊,如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定,請先關閉電腦電源及拔下電源線,然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記,務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS,則必須先重新啟動系統,然後於進行清除 CMOS 動作前關機。

清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。
1.4 板载拱針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上,將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁, 編號22)

請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源按缸):
連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。
RESET(重設按鈕):
接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動,按下重設按鈕即可重新啟動電腦。
PLED (真銘電源 LED):
連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系統進入 S1/S3 睡眠狀態時,LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時,LED 會熄滅。
HDLED(硬碟活動 LED):
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時,LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時,請確定佈線及針腳指派皆正確相符。
電源 LED 及喇叭排針 (7-pin SPK_PLED1) (請參閱第 1 頁, 編號 21)

請將機殼電源 LED 及機殼喇叭連接至此排針。
Serial ATA3 接頭 (SATA3_0_1: 請參閱第1頁,編號15) (SATA3_2_3: 請參閱第1頁,編號16) (SATA3_4_5: 請參閱第1頁,編號17) (SATA3_6_7: 請參閱第1頁,編號18) (SATA3_A1_A2: 請參閱第1頁,編號19)

這十組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線,最高可達 6.0 Gb/s 資料傳輸率。 * 若要達到最短的開機時間,請將 Intel® X299 SATA 連接埠 (SATA3_0\~7) 作為開機裝置使用。 * 若 M2_3 為 SATA 類型的 M.2 裝置佔用,將會停用 SATA3_7。
USB 2.0 排針 (9-pin USB3_4) (請參閱第1頁, 編號30) (9-pin USB5_6) (請參閱第1頁, 編號29)

本主機板上含有兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。
USB 3.2 Gen1 排針 (19-pin USB3_5_6) (請參閱第 1 頁,編號 14)

前面板 C 類型 USB 3.2
Gen2 排針
(26-pin USB32_TC1)
(請參閱第1頁,
編號 12)

本主機板具有一個前面板
C 類型 USB 3.2 Gen2 排針。
此排針用於連接 USB 3.2
Gen2 模組,以提供額外的
USB 3.2 Gen2 連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
(請參閱第1頁,
編號 35)

本排針適用於連接音訊裝置至前面板音訊。

- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC97 音訊面板,請按照以下步驟安裝至前面板音訊排針:
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC97 音訊面板上連接。
E. 若要啟動前側麥克風,請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼/水冷幫浦風扇接頭 (4-pin CHA_FAN1/WP) (請參閱第1頁, 編號10)

本主機板提供五個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇,請接至 Pin 1-3。
(4-pin CHA_FAN2/WP) (請參閱第1頁, 編號 25)

(4-pin CHA_FAN3/WP) (請參閱第1頁, 編號27) (4-pin CHA_FAN4/WP) (請參閱第1頁, 編號28) (4-pin CHA_FAN5/WP) (請參閱第1頁, 編號34)

CPU 風扇接頭 (4-pin CPU_FAN1) (請參閱第1頁, 編號 13)

本主機板配備 4-Pin CPU 風扇 (靜音風扇) 接頭。 若您計畫連接 3-Pin CPU 風扇,請接至 Pin 1-3。
CPU/水冷幫浦風扇接頭 (4-pin CPU_FAN2/WP) (請參閱第1頁, 編號11)

本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇,請接至 Pin 1-3。
ATX 電源接頭 (24-pin ATXPWR1) (請參閱第 1 頁, 編號 9)

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器,請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭 (8-pin ATX12V1) (請參閱第1頁, 編號4) (8-pin ATX12V2) (請參閱第1頁, 編號3)

本主機板配備兩組 8-pin ATX 12V 電源接頭。 若要使用 4-pin ATX 電源供應器,請插入 Pin 1 及 Pin 5。
*警告:請確定。連接CPU的電源線,而顯示士的電源線。請勿將PCIe電源線插入此接頭。
SPI TPM 排針 (13-pin SPI_TPM_J1) (請參閱第1頁, 編號20)

此接頭支援 SPI 信賴平台模組 (TPM) 系統,可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。
RGB LED 排針 (4-pin RGB_HEADER1) (請參閱第1頁, 編號32) (4-pin RGB_HEADER2) (請參閱第1頁, 編號8)

這兩個 RGB 排針用於連接 RGB LED 延長線,可供使用者選擇各種 LED 照明效果。
警告:切勿以錯誤方向 安裝 RGB LED 繫線,否則 纜線可能損壞。
*關於這種排針的詳細說明,請參閱第47頁。
可定址LED排針
(3-pin ADDR_LED1) (請參閱第1頁, 編號 31)
(3-pin ADDR_LED2) (請參閱第1頁, 編號5)

這兩個可定址 LED 排針用於連接可定址 LED 延長線,可供使用者選擇各種 LED 照明效果。
警告:切勿以錯誤方向 安裝可定址 LED 繪線, 否則纜線可能損壞。
*關於這種排針的詳細說明,請參閱第48頁。
Virtual RAID On CPU
排針
(4-pin VROC1)
(請參閱第1頁,
編號 33)

此接頭支援 Intel® Virtual
RAID on CPU 及 NVME/
AHCI RAID on CPU PCIE。
導入 Intel VROC 產品後,共有三種操作模式:
| SKU 需要硬體金鑰 主要功能 | ||
| 直通 不需要 | 僅限直通(無 RAID)LED 管理熱插拔支援RAID 0 支援 Intel Fultondale NVMe SSD | |
| 標準版 VROCSTANMOD | 直通 SKU 功能RAID 0、1、10 | |
| 高級版 VROCPREMMOD | 標準版 SKU 功能RAID 5RAID 5 Write Hole Closure | |
| ISS VROCISSDMOD | ||
*僅支援Intel SSD。
* 如需 VROC 進一步的詳細資料,請參閱 Intel 發佈的官方資訊。
1.5 智慧型開關
主機板設有三個智慧型開關:電源按鈕、重設按鈕及清除 CMOS 按鈕,可讓使用者迅速開啟/關閉系統、重設系統,或清除 CMOS 值。
電源按鈕
(PWRBTN)
(請參閱第1頁,
編號 23)

電源按鈕可讓使用者迅速開啟/關閉系統。
重設按鈕
(RSTBTN)
(請參閱第1頁,
編號 24)

重設按鈕可讓使用者迅速重設系統。
清除 CMOS 按鈕
(CLRCBTN1)
(請參閱第3頁,
編號 15)

清除 CMOS 按鈕可讓使用者迅速清除 CMOS 值。

此功能唯有在將電腦關機,拔下電源供應器的插頭時才會作用。
Spesifikasi
| Platform | Bentuk dan Ukuran ATXPCB 8 LapisPCB Tembaga 2oz |
| CPU | Mendukung Famili Prosesor Intel® CoreTM X-Series untuk Soket LGA 2066 (Cascade Lake-X, Skylake X Refresh dan Skylake X)Desain Digi PowerDesain 13 Fase DayaMendukung Teknologi Intel® Turbo Boost Max 3.0 |
| Chipset | Intel® X299 |
| Memori | Teknologi Memori DDR4 Empat Kanal8 x Slot DIMM DDR4Mendukung DDR4 4200+(OC)*/4000(OC)/3800(OC)/3733 (OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133 non-ECC, memori tanpa bufer* Frekuensi memori maksimum yang didukung dapat bervariasi berdasarkan jenis prosesor.* Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)Kapasitas maksimum memori sistem: 256GBMendukung Intel® Extreme Memory Profile (XMP) 2.015μ Bidang Kontak Berwarna Emas di Slot DIMM |
Slot Ekspansi
