Caractéristiques techniques	Chipset Intel X299, socket LGA 2066, compatible avec les processeurs Intel Core X-Series
Format	ATX
Slots RAM	8 x DIMM DDR4, jusqu'à 128 Go, supporte l'overclocking
Connectivité	3 x PCIe 3.0 x16, 1 x PCIe 3.0 x4, 1 x PCIe 3.0 x1
Ports USB	8 x USB 3.1 Gen1, 2 x USB 3.1 Gen2 Type-A, 1 x USB 3.1 Gen2 Type-C
Audio	Realtek ALC1220, 7.1 canaux audio haute définition
Stockage	8 x SATA3, 2 x M.2 (NVMe)
Utilisation	Idéale pour les stations de travail et les configurations hautes performances
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS, nettoyage des composants pour éviter la surchauffe
Sécurité	Supporte TPM (Trusted Platform Module) pour la sécurité des données
Informations générales	Garantie limitée, consulter le manuel pour l'installation et la configuration

FOIRE AUX QUESTIONS - X299 Creator ASROCK

Comment installer le processeur sur la carte mère ASROCK X299 Creator ?

Ouvrez le levier du socket du processeur, alignez le processeur avec les encoches du socket, placez-le délicatement, puis abaissez le levier pour le verrouiller en place.

Quels types de mémoire RAM sont compatibles avec la carte mère ASROCK X299 Creator ?

La carte mère ASROCK X299 Creator est compatible avec la mémoire DDR4, supportant jusqu'à 128 Go avec une fréquence allant jusqu'à 4266 MHz en mode overclocking.

Comment mettre à jour le BIOS de la carte mère ASROCK X299 Creator ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Ensuite, décompressez le fichier sur une clé USB, redémarrez le PC et accédez au menu BIOS pour utiliser l'outil de mise à jour.

Pourquoi la carte mère ASROCK X299 Creator ne démarre-t-elle pas ?

Vérifiez les connexions d'alimentation, assurez-vous que la RAM et le processeur sont correctement installés, et examinez les voyants LED sur la carte pour des codes d'erreur.

Comment régler l'ordre de démarrage sur la carte mère ASROCK X299 Creator ?

Accédez au menu BIOS en appuyant sur la touche 'DELETE' ou 'F2' au démarrage, puis allez dans l'onglet 'Boot' pour ajuster l'ordre de démarrage selon vos préférences.

La carte mère ASROCK X299 Creator prend-elle en charge le SLI ou le CrossFire ?

Oui, la carte mère ASROCK X299 Creator prend en charge les configurations multi-GPU SLI et CrossFire, permettant d'installer plusieurs cartes graphiques.

Comment résoudre un problème de surchauffe avec la carte mère ASROCK X299 Creator ?

Vérifiez que le dissipateur thermique du processeur est correctement installé, assurez-vous d'une circulation d'air adéquate dans le boîtier et envisagez d'ajouter des ventilateurs supplémentaires si nécessaire.

Quelle est la capacité maximale de stockage prise en charge par la carte mère ASROCK X299 Creator ?

La carte mère ASROCK X299 Creator prend en charge jusqu'à 8 To de stockage sur ses ports SATA et jusqu'à 32 To via les slots M.2.

Comment configurer le Wi-Fi sur la carte mère ASROCK X299 Creator ?

Assurez-vous que l'antenne Wi-Fi est correctement connectée, puis accédez aux paramètres réseau de votre système d'exploitation pour sélectionner et configurer votre réseau Wi-Fi.

Où trouver les pilotes pour la carte mère ASROCK X299 Creator ?

Les pilotes pour la carte mère ASROCK X299 Creator peuvent être téléchargés depuis le site officiel d'ASROCK dans la section 'Support' dédiée à votre modèle.

Comment vérifier si ma carte mère ASROCK X299 Creator est défectueuse ?

Testez la carte mère avec un minimum de composants (processeur, RAM, alimentation) et vérifiez les signes de vie, tels que les voyants LED ou des bips. Si rien ne fonctionne, envisagez de consulter un professionnel.

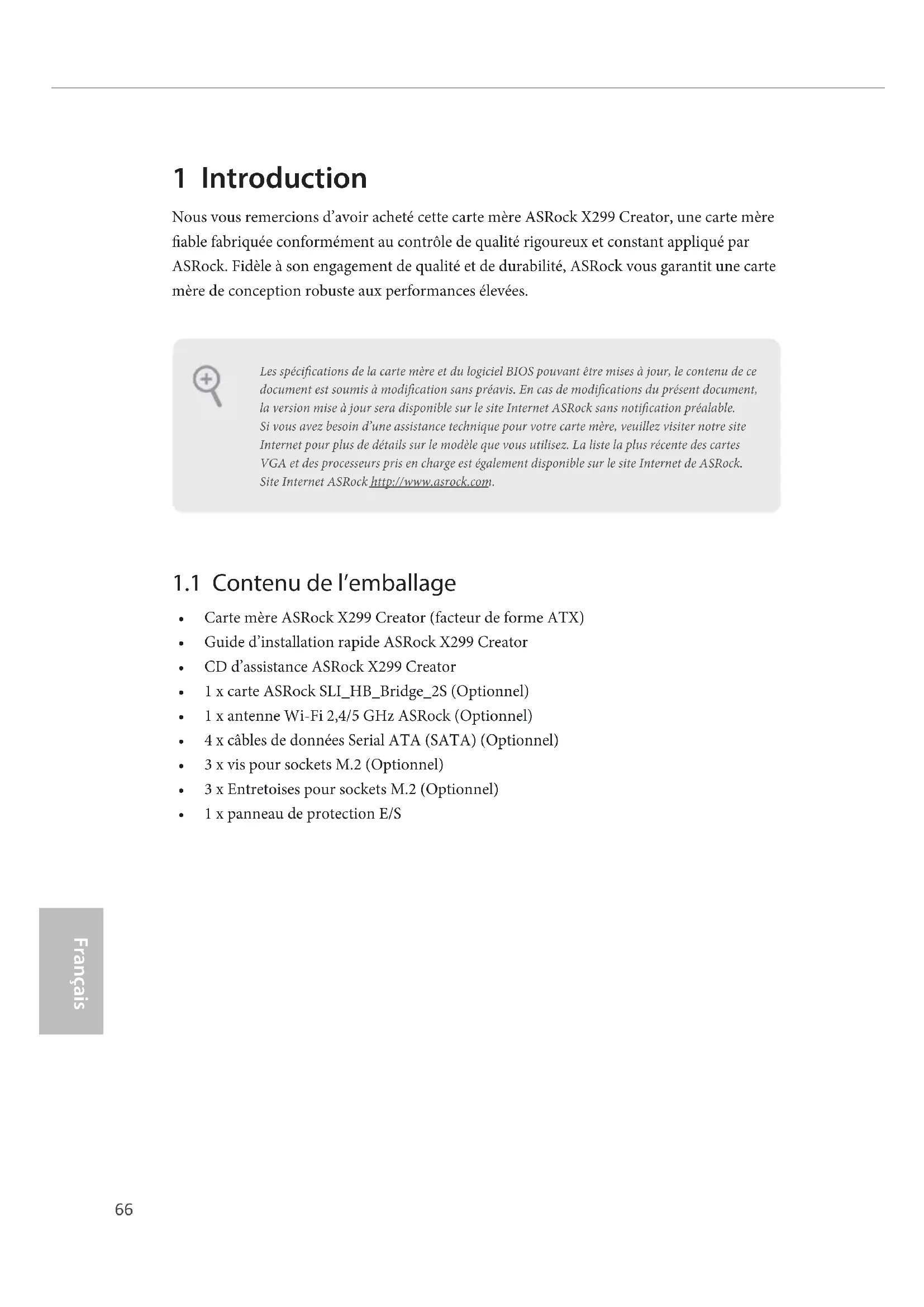

MODE D'EMPLOI X299 Creator ASROCK

• Carte mère ASRock X299 Creator (facteur de forme ATX)

• 1 x carte ASRock SLI_HB_Bridge_2S (Optionnel)

• 1 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)

• 4 x câbles de données Serial ATA (SATA) (Optionnel)

• 3 x vis pour sockets M.2 (Optionnel)

• 3 x Entretoises pour sockets M.2 (Optionnel)

• 1 x panneau de protection E/S Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.67 X299 Creator Français

• Facteur de forme ATX

• PCB cuivre 2 onces Processeur

• Prend en charge la gamme de processeurs Intel® Core

série X pour le socket LGA 2066 (Cascade Lake-X, Skylake X Refresh et Skylake X)

• Alimentation à 13 phases

• La fréquence mémoire maximale prise en charge peut varier selon le type de processeur.

• Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www. asrock.com/)

• Capacité max. de la mémoire système : 256Go

• Prend en charge Intel® Extreme Memory Prole (XMP) 2.0

• Contacts dorés 15μ sur fentes DIMM Fente d’expansion

• 4 x fente PCI Express 3.0 x16*

• Si vous installez un processeur avec 48 voies, PCIE1/PCIE2/ PCIE3/PCIE5 fonctionnent à x16/ x8/x16/x8. Si un module M.2 PCI Express est installé sur M2_1 ou M2_2, PCIE2 est rétrogradé en mode x4. Si des modules M.2 PCI Express sont installés sur M2_1 et M2_2, PCIE2 est désactivé.

• Si vous installez un processeur avec 44 voies, PCIE1/PCIE2/ PCIE3/PCIE5 fonctionnent à x16/x4/x16/x8. Si un module M.2 PCI Express est installé sur M2_1, PCIE2 est désactivé.68 Français

• Si vous installez un processeur avec 28 voies, PCIE1/PCIE2/ PCIE3/PCIE5 fonctionnent à x16/x4/x8/x0. Si un module M.2 PCI Express est installé sur M2_1, PCIE2 est désactivé.

• Prend en charge les SSD NVMe comme disques de démarrage

avec deux cartes graphiques NVIDIA® GeForce® série RTX***

avec cartes graphiques NVIDIA® Quadro ** 3-Way CrossFireX

ne sont pris en charge qu'avec un processeur à 48 ou 44 voies. *** Le pont NVIDIA NVLink n’est pas livré avec l’ensemble. Veuillez l’acheter auprès de NVIDIA® si nécessaire.

• 1 x socket M.2 vertical (touche E) avec le module WiFi-802.11ax fourni (sur l'E/S arrière)

• Contact doré 15μ dans fente VGA PCIe (PCIE1 et PCIE3) Thunderbolt

3 Contrôleur (Titan Ridge)

3 avec une résolution maximale de 5K (5120 x 2880) à 60Hz pour un écran avec un raccordement sur un câble unique

3 avec une résolution maximale de 4K x 2K (4096x2160) à 60Hz pour deux écrans avec un raccordement sur un câble unique

• Prend en charge jusqu’à deux ux (huit voies) de bande passante vidéo DisplayPort; prend en charge le raccordement en guirlande de plusieurs moniteurs DisplayPort Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)

• Compatible audio Blu-ray Premium

• Protection contre les surtensions (Protection complète contre les pics ASRock)

- Couvercles audio série en or n Nichicon - 120dB SNR DAC avec amplicateur diérentiel - Amplicateur de casque NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu’à 600 Ohms) - Entrée d’alimentation Pure Power69 X299 Creator Français - Technologie Direct Drive - Blindage isolant PCB - Détection d'impédance sur le port de sortie avant - Couches de PCB individuelles pour canal audio D/G - Connecteurs jack audio or - Connecteur audio or 15μ

• Prend en charge DTS Connect Réseau 1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):

• Prend en charge la protection contre la foudre/les décharges électrostatiques

• Prend en charge PXE 1 x Intel Gigabit LAN 10/100/1000 Mo/s (Intel® I219V):

• Prend en charge la fonction Wake-On-LAN

• Prend en charge la protection contre la foudre/les décharges électrostatiques

• Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

• Prend en charge PXE Réseau sans-l

• Prend en charge la connexion sans-l à haute vitesse jusqu’à 2,4 Gbit/s

• 2 antennes pour prendre en charge la technologie diversiée 2 (émission) x 2 (réception)

• Prend en charge Bluetooth 5.0 + haute vitesse classe II

• Prend en charge MU-MIMO Connectique du panneau arrière

• 1 x port sortie optique SPDIF

• 2 x ports USB 2.0 (Protection contre les décharges électrostatiques)

3 Type-C (40 Go/s pour le underbolt protocol; 10 Go/s pour le USB3.2 protocol) (Protection contre les décharges électrostatiques)*

• Prend en charge USB-PD 3.0 9V/3A (27W) et 5V/3A (15W)

• 2 x ports d'entrée Mini DisplayPort** ** Veuillez choisir des câbles adaptateurs mini DisplayPort vers DisplayPort standard et non à angle droit si vous utilisez deux ports d’entrée mini DisplayPort simultanément.

• 4 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)***70 Français *** L'alimentation Ultra USB est prise en charge sur les ports USB3_34. *** La fonction de sortie du mode veille ACPI n'est pas prise en charge sur les ports USB3_34.

• 2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

• 1 x bouton Clear CMOS

• Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone (Connecteurs jack audio or) Stockage

• 8 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 17 et Intel Smart Response), NCQ, AHCI et Hot Plug*

• Si M2_3 est occupé par un périphérique M.2 type SATA, SATA3_7 est désactivé.

• 2 x connecteurs SATA3 6,0 Gb/s ASMedia ASM1061, compatibles avec NCQ, AHCI et «Hot Plug»

• 2 x socket Ultra M.2 (M2_1 et M2_2), prennent en charge les modules M.2 PCI Express type 2242/2260/2280 touche M jusqu'à Gen3 x4 (32 Gb/s)**

• 1 x socket Ultra M.2 (M2_3), prend en charge les modules M.2 SATA3 6,0 Go/s type 2242/2260/2280/22110 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)** ** Si vous installez le processeur avec 44 voies ou 28 voies, M2_2 sera désactivé. ** Prend en charge Intel® Optane

Technology ** Prend en charge le RAID PCIe ** Prend en charge les SSD NVMe comme disques de démarrage Connecteur

• 1 x Virtual RAID sur embase de processeur

• 1 x prise DEL d’alimentation et haut-parleur

• Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

• 2 x embases LED adressables

• Prend en charge les rubans LED jusqu'à 5V/3 A, 15W au total

• 1 x connecteur pour ventilateur de CPU (4 broches)

• Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

• 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

• Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).71 X299 Creator Français

• 5 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

• Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

• CPU_FAN2/WP et CHA_FAN1~5/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d’alimentation ATX 24 broches (connecteur d’alimentation haute densité)

• 2 x connecteur d’alimentation 12V 8 broches (connecteur d’alimentation haute densité)

• 1 x Connecteur audio panneau avant (15μ Connecteur audio or)

• 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

• 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

• 1 x embase USB 3.2 Gen2 Type C sur panneau avant (ASMedia ASM3142)

• 1 x Dr Debug avec témoin LED

• 1 x bouton de mise en marche avec témoin LED

• 1 x bouton de réinitialisation Caractéris- tiques du BIOS

• 2 x BIOS UEFI AMI légaux avec prise en charge interface graphique multilingue (1 x BIOS principal et 1 x BIOS de sauvegarde)

• Prend en charge la technologie de sauvegarde sécurisée UEFI

• Détection de température : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

• Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d’après la température du CPU) : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

• Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA72 Français Système d’exploitation

• ErP/EuP Ready (alimentation ErP/EuP ready requise) Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com73 X299 Creator Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 26) Court-circuité: Fonction Clear CMOS Ouvert: Par défaut CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Les données de la CMOS incluent les informations de conguration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS. Cavalier (jumper) à 2 broches74 Français

1.4 Embases et connecteurs de la carte mère

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 22) GND R ESET#P WRBTN#P LED-P LED+ GND

GND Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. PWRBTN (bouton d’alimentation): pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation. RESET (bouton de réinitialisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.75 X299 Creator Français Prise DEL d’alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 21)

+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. Connecteurs Serial ATA3 (SATA3_0_1: voir p.1, No. 15) (SATA3_2_3: voir p.1, No. 16) (SATA3_4_5: voir p.1, No. 17) (SATA3_6_7: voir p.1, No. 18) (SATA3_A1_A2: voir p.1, No. 19) SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_6 SATA3_7 SATA3_A1 SATA3_A2 SATA3_0 SATA3_1 Ces dix connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

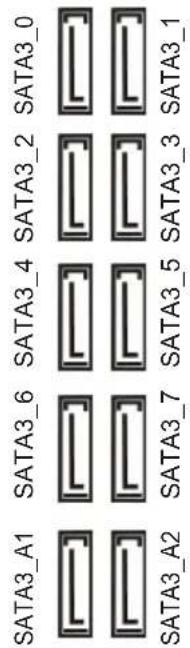

• Pour réduire le temps de démarrage, utilisez les ports Intel® X299 SATA (SATA3_0~7) pour vos appareils amorçables.

• Si M2_3 est occupé par un périphérique M.2 type SATA, SATA3_7 est désactivé. Embases USB 2.0 (USB3_4 à 9 broches) (voir p.1, No. 30) (USB5_6 à 9 broches) (voir p.1, No. 29) DUMMY GND GND

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. Embase USB 3.2 Gen1 (USB3_5_6 à 19 broches) (voir p.1, No. 14)

IntA_PB _D+DummyIntA_PB _D- GND IntA_PB _SS TX+ GND IntA_PB _SS TX-IntA_PB _SS RX+IntA_PB _SS RX- Vbus Vbus IntA_PA_SS RX-IntA_PA_SS RX+ GND IntA_PA_SS TX-IntA_PA_SS TX+ GND IntA_PA_D-IntA_PA_D+ Cette carte mère comprend un connecteur. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.76 Français Embase USB 3.2 Gen2 Type C sur panneau avant (USB32_TC1 26 broches) (voir p.1, No. 12) USB Type-C Cable Cette carte mère comprend une embase USB 3.2 Gen2 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen2 pour des ports USB 3.2 Gen2 supplémentaires. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 35)

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la

che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».77 X299 Creator Français Connecteurs du ventilateur de pompe à eau du châssis (CHA_FAN1/WP à 4 broches) (voir p.1, No. 10) (CHA_FAN2/WP à 4 broches) (voir p.1, No. 25) (CHA_FAN3/WP à 4 broches) (voir p.1, No. 27)

4 broches) (voir p.1, No. 28)

4 broches) (voir p.1, No. 34) Cette carte mère est dotée de cinq connecteurs pour ventilateur de châssis

refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 13) FAN_VOLTAGE GND

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3. Connecteur pour ventilateur de pompe à eau du processeur (CPU_FAN2/WP à 4 broches) (voir p.1, No. 11) FAN_VOLTAGE GND

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3. GND

Français Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 9)

Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13. Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 4) (ATX12V2 à 8 broches) (voir p.1, No. 3)

Cette carte mère est dotée de deux connecteurs d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5. *Avertissement : Veuillez vérier que le câble d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur. Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1, No. 20)

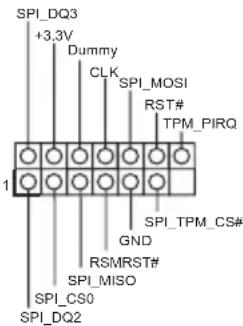

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme.79 X299 Creator Français Embase LED RVB (RGB_HEADER1 à 4 broches) (voir p.1, No. 32) (RGB_HEADER2 4 broches) (voir p.1, No. 8) 12V G R B

Ces deux embases RVB servent à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs eets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé. *Veuillez consulter la page 47 pour des instructions supplémentaires sur cette embase. Embases LED adressables (ADDR_LED1 à 3 broches) (voir p.1, No. 31) (ADDR_LED2 à 3 broches) (voir p.1, No. 5) VOUT DO_ADDR GND

Ces deux embases LED adressables servent à connecter le câble d'extension LED adressable qui permet aux utilisateurs de choisir parmi plusieurs eets lumineux LED. Attention : N’installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé. *Veuillez consulter la page 48 pour des instructions supplémentaires sur cette embase.80 Français Virtual RAID sur embase de processeur (VROC1 à 4 broches) (voir p.1, No. 33) GND GND +3VSB

Ce connecteur prend en charge Intel® Virtual RAID sur processeur et NVME/AHCI RAID sur processeur PCIE. Avec le lancement du produit Intel VROC,il existe trois modes de fonctionnement: SKU Touche HW requise Fonctions principales Intercommunication Non nécessaire

• Prise en charge du branchement à chaud

• Prise en charge RAID 0 des SSD Intel Fultondale NVMe Standard VROCSTANMOD

• Fonctions SKU d'intercommunication

• Fermeture du trou d'écriture RAID 5 *Seuls les SSD Intel sont pris en charge. *Pour plus de détails sur VROC, veuillez consulter les informations ocielles publiées par Intel.81 X299 Creator Français

1.5 Boutons intelligents

La carte mère est équipée de trois boutons intelligents: Bouton de mise en marche, bouton de réinitialisation et boutons d’eacement CMOS, permettant aux utilisateurs d’allumer/éteindre le système, de réinitialiser le système ou d’eacer les valeurs CMOS rapidement. Bouton d'alimentation (PWRBTN) (voir p.1, No. 23) Power Le bouton d'alimentation permet aux utilisateurs d’allumer/ éteindre le système rapidement. Bouton de réinitialisation (RSTBTN) (voir p.1, No. 24) Le bouton de réinitialisation permet aux utilisateurs de réinitialiser le système rapidement. Bouton Clear CMOS (CLRCBTN1) (voir p.3, No. 15) Le bouton d’eacement Clear CMOS permet aux utilisateurs d’eacer les valeurs CMOS rapidement. Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon d’alimentation débranché.82 Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock X299 Creator, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.
