MANUALE UTENTE X299 Creator ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock X299 Creator, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

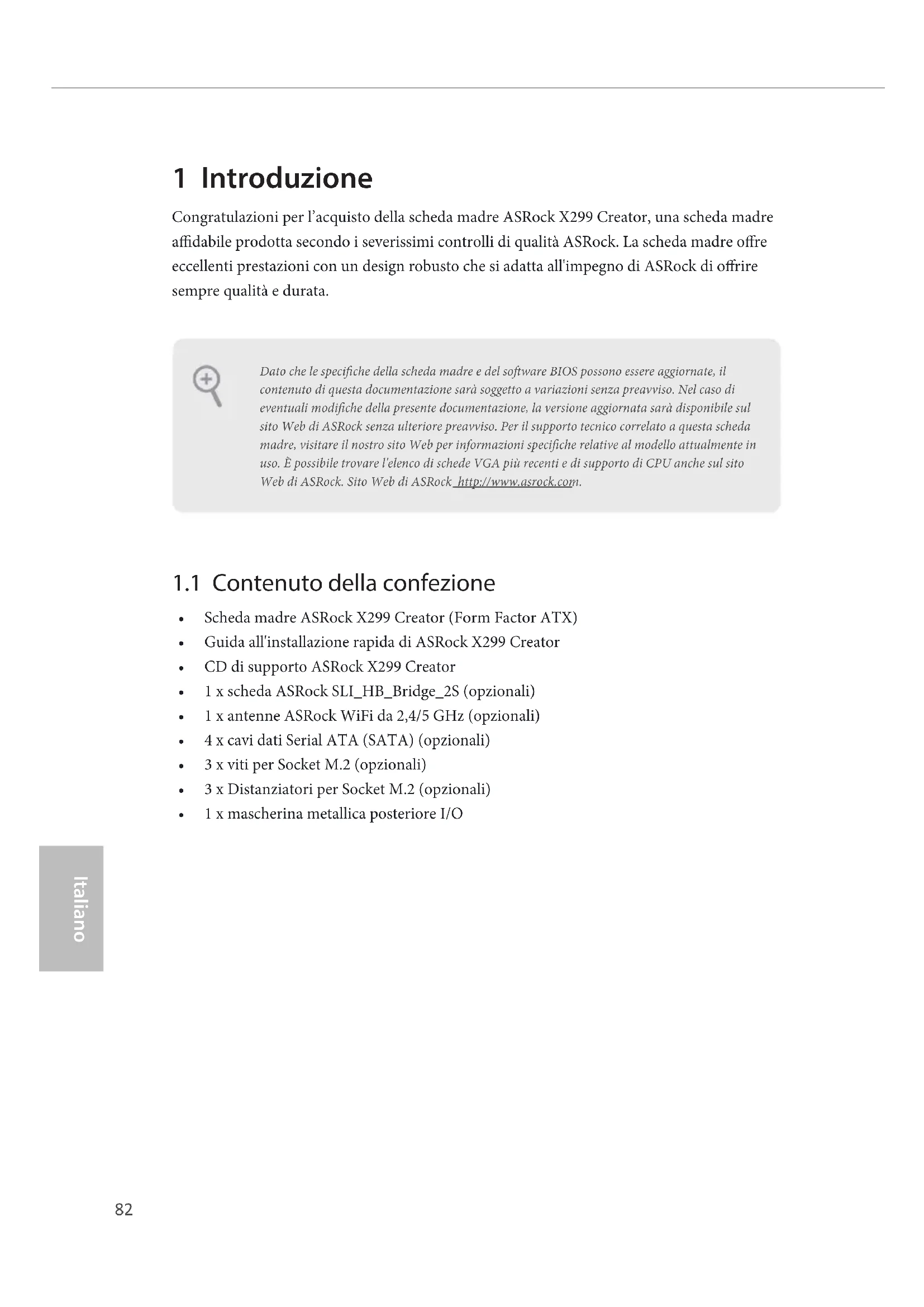

1.1 Contenuto della confezione

• Scheda madre ASRock X299 Creator (Form Factor ATX)
• Guida all'installazione rapida di ASRock X299 Creator
• CD di supporto ASRock X299 Creator
• 1 x scheda ASRock SLI_HB_Bridge_2S (opzionali)
• 1 x antenne ASRock WiFi da 2,4/5 GHz (opzionali)
• 4 x cavi dati Serial ATA (SATA) (opzionali)
• 3 x viti per Socket M.2 (opzionali)
• 3 x Distanziatori per Socket M.2 (opzionali)
• 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	Fattore di forma ATXPCB a 8 layerPCB 2oz rame
CPU	Supporta la famiglia di processori Intel® CoreTM serie X per il socket LGA 2066 (Cascade Lake-X, Skylake X Refresh e Skylake X)Digi Power designPotenza a 13 fasiSupporta la tecnologia Intel® Turbo Boost Max 3.0
Chipset	Intel® X299
Memoria	Tecnologia memoria DDR4 Quad Channel8 x alloggi DIMM DDR4Supporta memoria DDR4 4200+(OC)*/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133 non ECC, senza buffer* La frequenza di memoria massima supportata potrebbe variare in base al tipo di processore.* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)Capacità max. della memoria di sistema: 256GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	4 x PCI Express 3.0 x16 slot** Se si installa una CPU a 48 corsie, PCIE1/PCIE2/PCIE3/PCIE5 funzioneranno a x16/x8/x16/x8.Se un modulo PCI Express M.2 è installato su M2_1 or M2_2, PCIE2 sarà declassato a modalità x4.Se i moduli PCI Express M.2 sono installati su M2_1 e M2_2, verrà disattivato PCIE2.* Se si installa una CPU a 44 corsie, PCIE1/PCIE2/PCIE3/PCIE5 funzioneranno a x16/x4/x16/x8.Se il modulo PCI Express M.2 è installato su M2_1, verrà disattivato PCIE2.

* Se si installa una CPU a 28 corsie, PCIE1/PCIE2/PCIE3/PCIE5 funzioneranno a x16/x4/x8/x0.

Se il modulo PCI Express M.2 è installato su M2_1, verrà disattivato PCIE2.

* Supporto di SSD NVMe come disco d'avvio

• 1 x alloggio PCI Express 3.0 x1
• Supporto di AMD 3-Way CrossFireX ^TM e CrossFireX ^TM**
• Supporto di NVIDIA® 3-Way SLI™ e SLI™**
- Supporto di NVIDIA ^ NVLink ^TM con doppia scheda grafica serie NVIDIA ^ GeForce ^ RTX***
- Supporto di NVIDIA® SLI™ con scheda grafica NVIDIA® Quadro

** 3-Way CrossFireX™ e 3-Way SLI™ sono supportati solo con CPU con 48 o 44 corsie.

*** NVIDIA NVLink Bridge non è fornito in dotazione. Se necessario, acquistarlo presso NVIDIA*.

• 1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ax fornito (sul pannello I/O posteriore)
• Contatti dorati 15μ nell'alloggio VGA PCIe (PCIE1 e PCIE3)

Thunderbolt™

Intel® JHL7540 Thunderbolt™ 3 Controller (Titan Ridge)
- Supporta l'interfaccia Thunderbolt ^TM 3 con risoluzione massima di 5K (5120 x 2880) a 60 Hz per un solo display tramite una connessione con cavo singola.
- Supporta l'interfaccia Thunderbolt ^TM 3 con risoluzione massima di 4K x 2K (4096x2160) a 60 Hz per doppio display tramite una connessione con cavo singola.
- Supporta fino a due flussi (otto corsie) di banda video DisplayPort; supporta daisy-chain di più monitor DisplayPort.

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1220)
  • Supporto audio Blu-ray Premium
• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
  • Supporto di Purity Sound ^TM 4
• Cappucci audio Nichicon serie Fine Gold
• 120dB SNR DAC con amplificatore differenziale
• NE5532 Premium Headset Amplifier per connettore audio pannello frontale (supporta cuffie fino a 600 Ohm)

• Ingresso Pure Power

• Tecnologia Direct Drive

• Schermatura isolata PCB
• Sensore impedenza sulla porta di uscita anteriore
• Layer PCB individuali per canali audio R/L
• Connettori audio dorati
• Connettore audio dorato 15 μ
  • Supporta DTS Connect

LAN

1 x 10 LAN Gigabit 100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):

• Supporta protezione da fulmini/scariche elettrostatiche
- Supporto PXE

1 x Intel LAN Gigabit 10/100/1000 Mb/s (Intel® I219V):

• Supporto WOL (Wake-On-LAN)
• Supporta protezione da fulmini/scariche elettrostatiche
• Supporto Energy Efficient Ethernet 802.3az
- Supporto PXE

LAN wireless

• Modulo Intel ^® 802.11ax WiFi
• Supporta IEEE 802.11a/b/g/n/ax
• Supporta Dual-Band (2,4/5 GHz)
• Supporta la connessione wireless ad alta velocità fino a 2,4 Gbps
- 2 antenne per supportare tecnologia a diversità 2 (trasmissione) x 2 (ricezione)
• Supporto di Bluetooth 5.0 + High speed Classe II
• Supporta MU-MIMO

I/O pannello posteriore

• 2 x porte antenna
• 1 x porta uscita SPDIF ottico
- 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)
- 2 x Porta USB 3.2 Gen2 Thunderbolt™3 Tipo C (40 Gb/s per il protocollo Thunderbolt; 10 Gb/s per il protocollo USB 3.2) (supporto protezione da scariche elettrostatiche (ESD)*
* Supporta USB-PD 3.0 9 V/3 A (27W) and 5 V/3 A (15W)
• 2 x porte di ingresso Mini DisplayPort**
** Selezionare cavi adattatore da mini DisplayPort a DisplayPort anziché quelli angolo destro se si utilizzano simultaneamente due ingressi mini DisplayPort.
- 4 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)***

*** Ultra USB Power è supportato su porte USB3_34.
*** La funzione di attivazione ACPI non è supportata sulle porte USB3_34.

• 2 x porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)
• 1 x pulsante per azzerare la CMOS
- Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono (connettori audio dorati)

Archiviazione

* Se M2_3 è occupato da un dispositivo M.2 di tipo SATA, SATA3_7 sarà disabilitato.

- 2 x Connettori SATA3 6,0Gb/s ASMedia ASM1061, supportano NCQ, AHCI e Hot Plug

- 2 x Socket Ultra M.2 (M2_1 e M2_2), supporto modulo PCI Express di tipo M Key 2242/2260/2280 M.2 fino a Gen3 x4 (32 Gb/s) ^**

- 1 x socket Ultra M.2 (M2_3), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2242/2260/2280/22110 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) ^**

** Se si installa una CPU 44 lane o 28 lane, M2_2 sarà disabitato.
** Supporta la tecnologia Intel® Optane™
** Supporto di RAID PCIe
** Supporto di SSD NVMe come disco d'avvio

Connettore

• 1 x RAID virtuale su connettore CPU
• 1 x connettore SPI TPM
• 1 x connettore LED alimentazione e altoparlante
• 2 x collettore LED RGB

* Supporto totale di fino a 12V/3A, 36W strip LED

• 2 x Header LED indirizzabili

* Supporto totale di strisce LED fino a 5 V/3 A, 15 W

• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

- 5 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

* CPU_FAN2/WP, CHA_FAN1\~5/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24-pin (connettore alimentazione ad alta densità)
• 2 x connettori alimentazione 12V 8 pin (connettore alimentazione ad alta densità)
• 1 x connettore audio pannello frontale (15μ connettore audio dorati)
• 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
• 1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)
• 1 x connettore USB 3.2 Gen2 tipo C pannello anteriore (ASMedia ASM3142)
  • 1 x Dr. Debug con LED
  • 1 x Tasto d'alimentazione con LED
  • 1 x Tasto Ripristino

Funzionalità BIOS

• BIOS legale 2 x AMI UEFI con supporto GUI multilingue (1 x Main BIOS e 1 x Backup BIOS)
  • Supporto della tecnologia Secure Backup UEFI
  • Eventi di riattivazione conformi a ACPI 6.1
  • Supporto di SMBIOS 3.0
• Regolazione multipla tensione CPU, DRAM, VPPM, VTTM, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD

Hardware Monitor

• Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
• Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
• Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
• Controllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
  • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

so

• Microsoft® Windows® 10 64 bit

Certificazioni

• FCC, CE
  • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 26)

Jumper a 2 pin

Cortocircuitato: Azzerare la CMOS

Aperto: Predefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password del sistema, data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quindi utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.

Il pulsante per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 22)

Collegare il tasto d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin definita di seguito. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (tasto d'alimentazione):

Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzando il tasto d'alimentazione è possibile configurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 21)

Collegare i LED alimentazione e l'altoparlante a questo connettore.

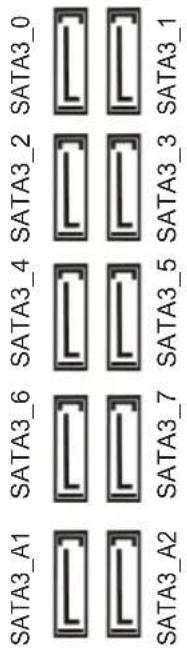

Connettori Serial ATA3 (SATA3_0_1: vedere pag. 1, n. 15) (SATA3_2_3: vedere pag. 1, n. 16) (SATA3_4_5: vedere pag.1, n. 17) (SATA3_6_7: vedere pag.1, n. 18) (SATA3_A1_A2: vedere pag.1, n. 19)

Questi dieci connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

* Per ridurre al minimo il tempo d'avvio, usare le porte SATA Intel" X299 (SATA3_0\~7) per i dispositivi di'avvio. * Se M2_3 è occupato da un dispositivo M.2 di tipo SATA, SATA3_7 sarà disabilitato.

Header USB 2.0 (USB3_4 a 9 pin) (vedere pag. 1, n. 30) (USB5_6 a 9 pin) (vedere pag. 1, n. 29)

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.2 Gen1 (USB3_5_6 a 19 pin) (vedere pag. 1, n. 14)

Su questa scheda madre c'è un connettore. Questa basetta USB 3.2 Gen1 può supportare due porte.

Connettore USB 3.2 Gen2 tipo C pannello anteriore (USB32_TC1 a 26 pin) (vedere pag. 1, n. 12)

È presente un connettore USB 3.2 Gen2 tipo C pannello anteriore su questa scheda madre. Questo connettore viene utilizzato per il collegamento di un modulo USB 3.2 Gen2 per porte USB 3.2 Gen2 supplementari.

Header audio pannello anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1, n. 35)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:
   A. Collegare Mic_IN (MIC) a MIC2_L.
   B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Collegare Ground (GND) a Ground (GND).
   D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
   E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola pompa dell'acqua telaio (CHA_FAN1/WP a 4 pin) (vedere pag. 1, n. 10)		Questa scheda madre è dotata di cinque connettori ventola a 4 pin per il raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.
(CHA_FAN2/WP a 4 pin) (vedere pag. 1, n. 25)
(CHA_FAN3/WPa 4 pin) (vedere pag. 1, n. 27) (CHA_FAN4/WP a 4 pin) (vedere pag. 1, n. 28) (CHA_FAN5/WP a 4 pin) (vedere pag. 1, n. 34)
Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 13)		Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
Connettore ventola pompa dell'acqua CPU (CPU_FAN2/WP a 4 pin) (vedere pag. 1, n. 11)		Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.
Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 9)		Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.
Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 4) (ATX12V2 a 8 pin) (vedere pag. 1, n. 3)		Questa scheda madre è dotata di due connettori di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.*Attenzione: Assicurarsi che il cavo di alimentazione collegato sia per la CPU e non la scheda grafica.Non inserire il cavo di alimentazione PCIe in questo connettore.

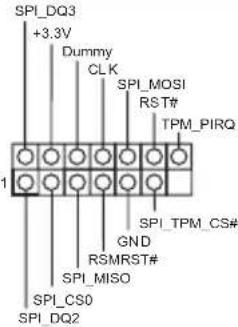

Connettore SPI TPM (SPI_TPM_J1 a 13 pin) (vedere pag. 1, n. 20)		Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB (RGB_HEADER1 a 4 pin) (vedere pag. 1, n. 32) (RGB_HEADER2 a 4 pin) (vedere pag. 1, n. 8)		Questi due collettori RGB vengono utilizzati per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.* Fare riferimento a pagina 47 per ulteriori istruzioni su questa basetta.

Header LED indirizzabili (ADDR_LED1 a 3 pin) (vedere pag. 1, n. 31) (ADDR_LED2 a 3 pin) (vedere pag. 1, n. 5)

Questi due header LED indirizzabili vengono utilizzati per collegare la prolunga LED indirizzabile, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED. Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi.

* Fare riferimento a pagina 48 per ulteriori istruzioni su questa basetta.

RAID virtuale su connettore CPU

(VROC1 a 4 pin)

(vedere pag. 1, n. 33)

Questo connettore supporta RAID virtuale Intel* su CPU e RAID NVME/AHCI su PCIE CPU.

Con l'introduzione del prodotto Intel VROC, ci sono tre modalità di funzionamento:

SKU Tasto hardware richiesto Caratteristiche principali

Pass-through Non necessario		Solo Pass-through (no RAID)Gestione LEDSupporto collegamento a caldoSupporto RAID 0 per SSD Intel Fultondale NVMe
Standard VROCSTANMOD		Caratteristiche SKU Pass-throughRAID 0, 1, 10
Premium	VROCPREMMOD	Caratteristiche SKU standardRAID 5Chiusura foro scrittura RAID 5
ISS	VROCISSDMOD

*Solo SSD Intel sono supportati.
* Per ulteriori dettagli su VROC, fare riferimento alle informazioni ufficiali fornite da Intel.

1.5 Interruttori intuitivi

La scheda madre è dotata di tre interruttori intuitivi: Il tasto di alimentazione, il tasto di ripristino e il tasto Clear CMOS permettono di accendere/spegne rapidamente il sistema, di ripristinare il sistema o di cancellare i valori CMOS.

Tasto d'alimentazione (PWRBTN)

(vedere pag. 1, n. 23)

Il tasto d'alimentazione consente di accendere/spegnere rapidamente il sistema.

Tasto di ripristino (RSTBTN)

(vedere pag. 1, n. 24)

Il tasto di ripristino consente di ripristinare rapidamente il sistema.

(vedere pag. 3, n. 15)

Il tasto Cancella CMOS consente agli utenti di cancellare rapidamente i valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.
