X299 Creator ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Toggle on/o the RGB LED switch Sync RGB LED eects for all LED regions of the motherboard Select a RGB LED light eect from the drop-down menu. Drag the tab to customize your preference.50 Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das X299 Creator von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

• 3 x Schrauben für M.2-Sockel (optional)

• 3 x Abstandhalter für M.2-Sockel (optional)

• 1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.51 X299 Creator Deutsch

1.2 Technische Daten

• Platine mit zwei Unzen Kupfergehalt Prozessor

• Unterstützt Prozessorfamilie der Intel® Core

X-Serie beim LGA-2066-Sockel (Cascade Lake-X, Skylake X Refresh und Skylake X)

• 13-Leistungsphasendesign

• Unterstützt Intel® Turbo Boost Max Technology 3.0 Chipsatz

• Intel® X299 Speicher

• Vierkanal-DDR4-Speichertechnologie

• 8 x DDR4-DIMM-Steckplätze

• Unterstützt ungepuerten Non-ECC-Speicher DDR4 4200+ (OC)*/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3200 (OC)/2933 (OC)/2800 (OC)/2666/2400/2133

• Die maximal unterstützte Speicherfrequenz kann je nach Prozessortyp variieren.

• Weitere Informationen nden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

• Systemspeicher, max. Kapazität: 256GB

• Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

• 15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteckplatz

• 4 x PCI-Express 3.0-x16-Steckplatz*

• Wenn Sie eine CPU mit 48 Lanes installieren, läu PCIE1/ PCIE2/PCIE3/PCIE5 bei x16/x8/x16/x8. Falls ein M.2-PCI-Express-Modul an M2_1 oder M2_2 installiert ist, stu PCIE2 auf x4-Modus ab. Wenn M.2-PCI-Express-Module an M2_1 und M2_2 installiert sind, wird PCIE2 deaktiviert.

• Wenn Sie eine CPU mit 44 Lanes installieren, läu PCIE1/ PCIE2/PCIE3/PCIE5 bei x16/x4/x16/x8. Wenn ein M.2-PCI-Express-Modul an M2_1 installiert ist, wird PCIE2 deaktiviert.52 Deutsch

• Wenn Sie eine CPU mit 28 Lanes installieren, läu PCIE1/ PCIE2/PCIE3/PCIE5 bei x16/x4/x8/x0. Wenn ein M.2-PCI-Express-Modul an M2_1 installiert ist, wird PCIE2 deaktiviert.

• Unterstützt NVMe-SSD als Bootplatte

• 1 x PCI-Express 3.0-x1-Steckplatz

• Unterstützt AMD 3-Way CrossFireX

• Unterstützt NVIDIA® 3-Way SLI

• Unterstützt NVIDIA® NVLink

mit zwei Grakkarten der NVIDIA®-GeForce®-RTX-Serie***

• Unterstützt NVIDIA® SLI

mit Grakkarten der NVIDIA®- Quadro ** 3-Way CrossFireX

werden nur mit CPU mit 48 Lanes oder 44 Lanes unterstützt. *** NVIDIA-NVLink-Bridge wird nicht mitgeliefert. Bei Bedarf bitte von NVIDIA® kaufen.

• 1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten 802.11ax-WLAN-Modul (an den rückseitigen I/O).

• 15-μ-Goldkontakt im VGA-PCIe-Steckplatz (PCIE1 und PCIE3) Thunderbolt

• Unterstützt underbolt

-3-Schnittstelle mit max. Auösung von 5K (5120 x 2880) bei 60 Hz für ein Display über eine einzige Kabelverbindung

• Unterstützt underbolt

-3-Schnittstelle mit max. Auösung von 4K x 2K (4096 x 2160) bei 60 Hz für duale Displays über eine einzige Kabelverbindung

• Unterstützt bis zu zwei Streams (acht Lanes) von DisplayPort- Videobandbreite; unterstützt Daisy-Chaining mehrerer DisplayPort-Monitore Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Unterstützt Purity Sound

- Nichicon-Audiokappen der Fine Gold-Serie - 120-dB-SRV-DAC mit Dierentialverstärker - NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm) - Reiner Stromeingang53 X299 Creator Deutsch - Direct Drive Technology - PCB-isolierte Abschirmung - Impedanzerkennung am vorderen Ausgang - Individuelle PCB-Layer für rechten/linken Audiokanal - Goldene Audioanschlüsse - 15-μ-Gold-Audioanschluss

• Unterstützt DTS Connect LAN 1 x 10-Gigabit-LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):

• Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

• Unterstützt PXE 1 x Intel Gigabit-LAN 10/100/1000 Mb/s (Intel® I219V):

• Unterstützt Wake-On-LAN

• Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Wireless LAN

• Intel®-802.11ax-WLAN-Modul

• Unterstützt IEEE 802.11a/b/g/n/ax

• Unterstützt Dualband (2,4/5 GHz)

• Unterstützt High-Speed-Drahtlosverbindung bis 2,4Gb/s

• 2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen)

• Unterstützt Bluetooth 5.0 + High-Speed, Klasse II

• Unterstützt MU-MIMO Rückblende, E/A

• 2 x Antennenanschluss

• 1 x Optischer SPDIF-Ausgang

• 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)

3-Type-C-Port (40 Gb/s für underbolt-Protokoll; 10 Gb/s für USB-3.2-Protokoll) (unterstützt Schutz gegen elektrostatische Entladung)*

• Unterstützt USB-PD 3.0, 9 V/3 A (27W) und 5 V/3 A (15W)

• 2 x Mini-DisplayPort-Eingänge** ** Bitte wählen Sie herkömmliche Mini-DisplayPort-zu-Display- Port-Adapterkabel anstelle der rechtwinkligen Kabel, wenn Sie zwei Mini-DisplayPort-Eingägne gleichzeitig nutzen möchten.

• 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)***54 Deutsch *** Ultra-USB-Stromversorgung wird an den Ports USB3_34 unterstützt. *** ACPI-Weckfunktion wird an USB3_34-Ports nicht unterstützt.

• 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• 1 x CMOS-löschen-Taste

• Wenn M2_3 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_7 deaktiviert.

• 2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging

• 2 x Ultra-M.2-Sockel (M2_1 und M2_2), unterstützt M-Key- Typ-2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x4 (32 Gb/s)**

• 1 x Ultra-M.2-Sockel (M2_3), unterstützt M-Key-Typ- 2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen 3 x 4 (32 Gb/s)** ** Falls Sie einen Prozessor mit 44 oder 28 Lanes installieren, wird M2_2 deaktiviert. ** Unterstützt Intel® Optane

-Technologie ** Unterstützt PCIe-RAID ** Unterstützt NVMe-SSD als Bootplatte Anschluss

• 1 x Virtual RAID an der CPU-Stileiste

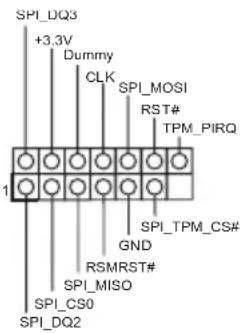

• 1 x SPI-TPM-Stileiste

• 1 x Betrieb-LED- und Lautsprecher-Stileiste

• 2 x RGB-LED-Stileisten

• Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 2 x Adressierbare-LED-Stileiste

• Unterstützen insgesamt bis zu 5V/3 A, 15-W-LED-Streifen

• 1 x CPU-Lüeranschluss (4-polig)

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

• 1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

Der CPU-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer mit einer maximalen Lüerleistung von 2A (24 W).55 X299 Creator Deutsch

• 5 x Anschlusse für Gehäuse-/Wasserpumpenlüer (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

• Der Gehäuse-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer mit einer maximalen Lüerleistung von 2A (24 W).

• CPU_FAN2/WP und CHA_FAN1~5/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

• 1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss)

• 2 x 8-poliger 12-V-Netzanschlüsse (hochdichter Netzanschluss)

• 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss)

• 2 x USB 2.0-Stileisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

• 1 x USB 3.2 Gen1-Stileiste (unterstützt zwei USB 3.2 Gen1- Ports) (unterstützt Schutz gegen elektrostatische Entladung)

• 1 x Type-C-USB-3.2-Gen2-Stileiste für die Frontblende (ASMedia ASM3142)

• 1 x Dr. Debug mit LED

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste BIOS- Funktion

• 2 x AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)

• Unterstützt UEFI-Technologie (zuverlässige Sicherung)

• ACPI 6.1-konforme Aufweckereignisse

• SMBIOS 3.0-Unterstützung

• CPU, DRAM, VPPM, VTTM, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD – mehrfache Spannungsanpassung Hardware- überwachung

• Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüer

• Lüertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/ Wasserpumpenlüer

• Lautloser Lüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/ Wasserpumpenlüer

• Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/ Wasserpumpen-, Gehäuse-/Wasserpumpenlüer

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

DRAM, PCH 1,0V, VCCIO, VCCSA56

Deutsch Betriebssystem

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com57 X299 Creator Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 26) Kurzgeschlossen: CMOS löschen Oen: Standard CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper. 2-poliger Jumper58 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 22) Verbinden Sie Ein-/ Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. GND R ESET#P WRBTN#P LED-P LED+ GND

GND59 X299 Creator Deutsch Betrieb-LED- und Lautsprecher-Stileiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 21) Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_0_1: siehe S. 1, Nr. 15) (SATA3_2_3: siehe S. 1, Nr. 16) (SATA3_4_5: siehe S. 1, Nr. 17) (SATA3_6_7: siehe S. 1, Nr. 18) (SATA3_A1_A2: siehe S. 1, Nr. 19) SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_6 SATA3_7 SATA3_A1 SATA3_A2 SATA3_0 SATA3_1 Diese zehn SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Date nübertragungsgeschwindigke it bis 6,0 Gb/s.

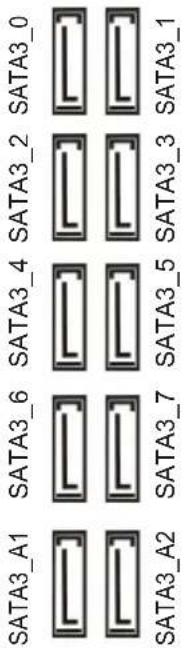

• Nutzen Sie zum Minimieren der Startzeit Intel® X299- SATA-Ports (SATA3_0~7) für Ihre bootfähigen Geräte.

• Wenn M2_3 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_7 deaktiviert. USB 2.0-Stileisten (9-polig, USB3_4) (siehe S. 1, Nr. 30) (9-polig, USB5_6) (siehe S. 1, Nr. 29) Es gibt zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.2 Gen1-Stileiste (19-polig, USB3_5_6) (siehe S. 1, Nr. 14) Es gibt eine Stileiste an diesem Motherboard. Diese USB-3.2-Gen1-Stileiste kann zwei Ports unterstützen.

Deutsch Type-C-USB-3.2 Gen2- Stileiste für die Frontblende (26-polig, USB32_TC1) (siehe S. 1, Nr. 12) Es gibt eine Type-C-USB-3.2 Gen2-Stileiste für die Frontblende an diesem Motherboard. Diese Stileiste dient dem Anschluss eines USB-3.2 Gen2-Moduls für zusätzliche USB-3.2 Gen2- Ports. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 35) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET USB Type-C Cable61 X299 Creator Deutsch Gehäuse-Wasserpumpen- Lüeranschlusse (4-polig, CHA_FAN1/WP) (siehe S. 1, Nr. 10) (4-polig, CHA_FAN2/WP) (siehe S. 1, Nr. 25) (4-polig, CHA_FAN3/WP) (siehe S. 1, Nr. 27) (4-polig, CHA_FAN4/WP) (siehe S. 1, Nr. 28) (4-polig, CHA_FAN5/WP) (siehe S. 1, Nr. 34) Dieses Motherboard bietet vier 4-polige Wasserkühlung- Gehäuselüeranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 13) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU-Wasserpumpen- Lüeranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 11) Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU- Lüeranschluss. Falls Sie einen 3-poligen CPU- Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 9) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 13 an. GND FAN_VOLTAGE_CON TROLFAN_SPEEDFAN_SPEED_C ONTROL GND FAN_VOLTAGE_CON TROLFAN_SPEEDFAN_SPEED_C ONTROL

Deutsch ATX-12-V-Netzanschlüsse (8-polig, ATX12V1) (siehe S. 1, Nr. 4) (8-polig, ATX12V2) (siehe S. 1, Nr. 3) Dieses Motherboard bietet zwei 8-polige ATX-12- V-Netzanschlüsse. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grakkarte angeschlossen ist. Schließen Sie das PCIe- Stromkabel nicht an diesen Anschluss an. SPI-TPM-Stileiste (13-polig, SPI_TPM_J1) (siehe S. 1, Nr. 20) Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität. RGB-LED-Stileisten (4-polig, RGB_HEADER1) (siehe S. 1, Nr. 32) (4-polig, RGB_HEADER2) (siehe S. 1, Nr. 8) Diese beiden RGB- Stileisten dienen dem Anschließen eines RGB-LED- Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED- Lichteekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. *Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 47. 12V G R B

X299 Creator Deutsch Adressierbare-LED- Stileisten (3-polig, ADDR_LED1) (siehe S. 1, Nr. 31) (3-polig, ADDR_LED2) (siehe S. 1, Nr. 5) Diese beiden Adressierbare- LED -Stileisten dienen dem Anschließen eines Adressierbare -LED- Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED- Lichteekten ermöglicht. Achtung: Installieren Sie das Adressierbare-LED- Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. *Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 48. VOUT DO_ADDR GND

Deutsch Mit der Einführung des Intel-VROC-Produktes gibt es drei Betriebsmodi: SKU HW-Taste erforderlich Wesentliche Funktionen und Merkmale Pass-thru Nicht erforderlich

• Hot-Plug-Unterstützung

• RAID-0-Unterstützung für Intel-Fultondale- NVMe-SSDs Standard VROCSTANMOD

• Standard-SKU-Merkmale

• RAID-5-Schreibvorgang Lochgehäuse *Es werden nur Intel-SSDs unterstützt. *Weitere Einzelheiten zur VROC nden Sie in den von Intel veröentlichten oziellen Informationen. Virtual RAID an der CPU- Stileiste (4-polig VROC1) (siehe S. 1, Nr. 33) Dieser Anschluss unterstützt Intel® Virtual RAID an CPU und NVME/AHCI RAID an CPU PCIE. GND GND +3VSB

Das Motherboard hat drei intelligente Schalter: Ein-/Austaste, Reset-Taste und CMOS- löschen-Tasten, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können. Ein-/Austaste (PWRBTN) (siehe S. 1, Nr. 23) Mit der Ein-/Austaste kann der Benutzer das System schnell ein-/abschalten. Reset-Taste (RSTBTN) (siehe S. 1, Nr. 24) Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems. CMOS-löschen-Taste (CLRCBTN1) (siehe S. 3, Nr. 15) Mit der CMOS-löschen-Taste können Benutzer die CMOS- Werte schnell löschen. Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen. Power66 Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock X299 Creator, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
