DCS7517 - 监控摄像头 D-LINK - 免费用户手册

产品类型	户外监控摄像头
品牌	D-Link
型号	DCS-7517
分辨率	5百万像素 (2592x1944)
视频压缩	H.265
电源	PoE (802.3af) 或 12V DC 适配器（不含）
镜头	变焦镜头，可调遮阳罩
夜视	内置红外LED，自动日夜光感器
本地存储	microSD卡槽（不含卡）
音频	麦克风输入，扬声器输出
连接性	以太网RJ45 10/100
输入/输出	1路报警输入 (DI)，1路报警输出 (DO)，预留 (12V OUT 接口)
视角	广角，可调节倾斜和水平旋转
安装	可调安装支架，附带安装板和螺丝
防护等级	户外（防水密封，防护罩）
重量	约600克
尺寸（长x高x深）	约200 x 80 x 80毫米
工作温度	-20°C 至 50°C
重置	长按重置按钮10秒
保修	请访问 warranty.dlink.com 网站

常见问题 - DCS7517 D-LINK

如何将摄像机恢复出厂设置？

使用防水盖下方的重置按钮。用尖物按住10秒。摄像机将重启并恢复默认设置。

摄像机是否支持PoE供电？

是的，DCS-7517支持标准的PoE（以太网供电）802.3af。只需将以太网线连接到PoE交换机或注入器，即可为摄像机供电并传输数据。

如何安装microSD卡？

逆时针旋转取下防水盖。将microSD卡触点朝下插入卡槽。装回盖子，确保密封圈到位以保持防水。

摄像机是否具有夜视功能？

是的，DCS-7517配备红外LED，可在黑暗中提供照明。光感器自动切换日夜模式。

如何通过网页浏览器访问摄像机？

从开始菜单（Windows）启动D-Link设置向导。选择您的摄像机并点击连接。浏览器将打开摄像机IP地址的网页界面。首次连接会要求设置管理员密码。

可以使用外接麦克风吗？

是的，摄像机具有音频输入接口（AUD IN），可连接外接麦克风。您还可以在音频输出（AUD OUT）上连接扬声器。

如何将摄像机安装到墙上？

使用附带的安装板和螺丝。将支架固定在坚固表面上。通过调节螺丝和可调顶盖调整摄像机方向。确保以太网线连接牢固。

摄像机无法开机怎么办？

检查以太网连接，确保PoE交换机（或12V适配器）正常工作。电源/状态指示灯应亮起。如果问题依旧，尝试重置摄像机。

如何清洁摄像机？

清洁前断开电源。使用干燥无绒布轻轻擦拭镜头和外壳。避免使用液体或研磨性产品。

摄像机是否兼容NVR录像系统？

是的，DCS-7517是标准IP摄像机，可与支持ONVIF协议或RTSP流的大多数NVR配合使用。请参阅手册了解连接参数。

用户手册 DCS7517 D-LINK

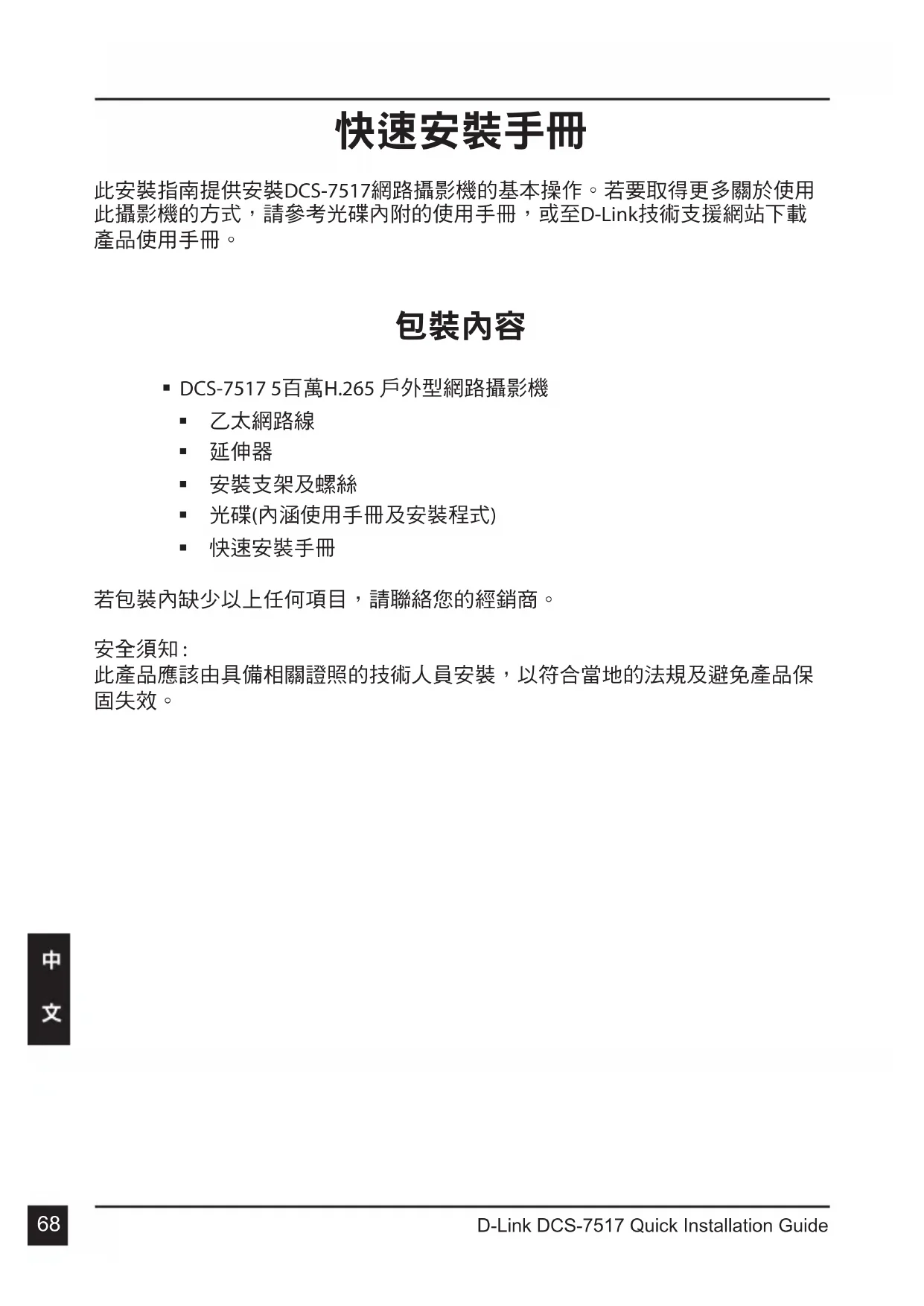

此安裝指南提供安裝DCS-7517網路攝影機的基本操作。若要取得更多關於使用此攝影機的方式，請參考光碟內附的使用手冊，或至D-Link技術支援網站下載產品使用手冊。

包装内容

• DCS-7517 5百萬H.265戶外型網路攝影機

乙太網路線
延伸器
- 安裝支架及螺絲
- 光碟(内涵使用手册及安装程式)
快速安装手册

若包裝內缺少以上任何項目，請聯絡您的經銷商。

安全須知：

此產品應該由具備相關證照的技術人員安裝，以符合當地的法規及避免產品保固失效。

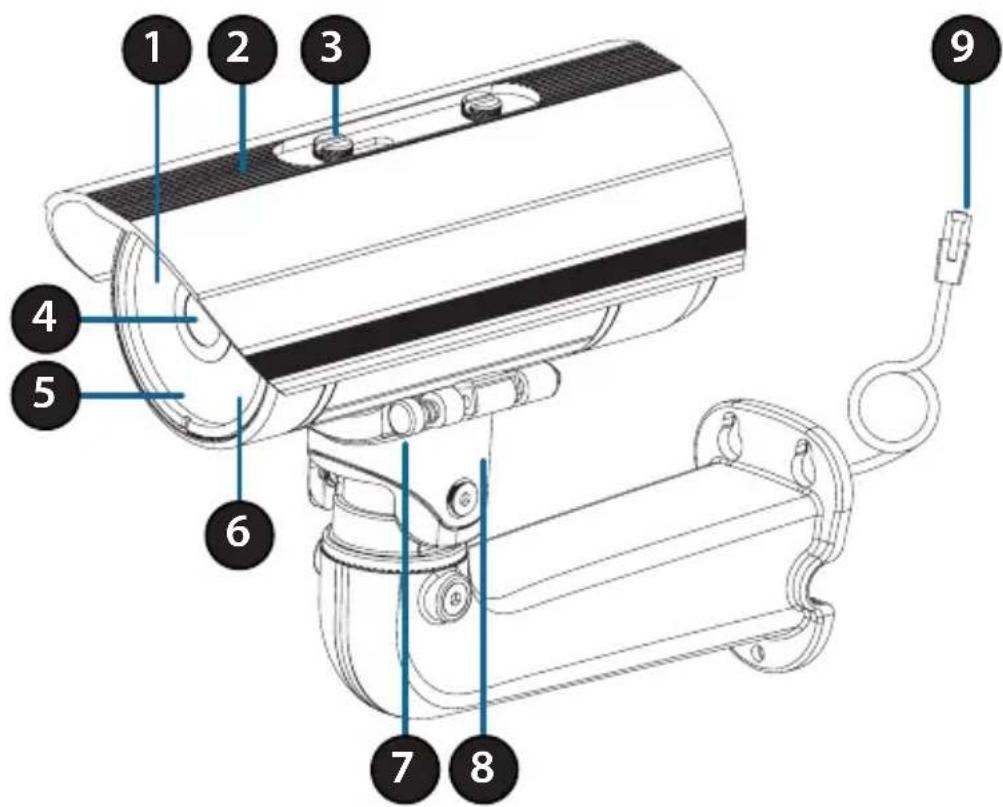

硬體概觀

1	紅外線LED燈	在低光源的環境下提供照明。
2	可調式上罩	避免鏡頭直接照射陽光。
3	調整螺絲	旋轉鬆緊以調整上罩位置。
4	攝影機鏡頭	可變焦鏡頭。
5	電源/狀態指示燈	指示攝影機當前狀態。
6	感光元件	依據環境光源自動切換日夜模式。
7	快速拆卸鈕	可快速將攝影機從支架上拆下以方便維修。
8	調整螺絲	旋轉鬆緊以調整攝影機底座角度。
9	乙太網路線接頭	可連接RJ-45乙太網路線提供攝影機網路，或是透過PoE方式供電至攝影機。

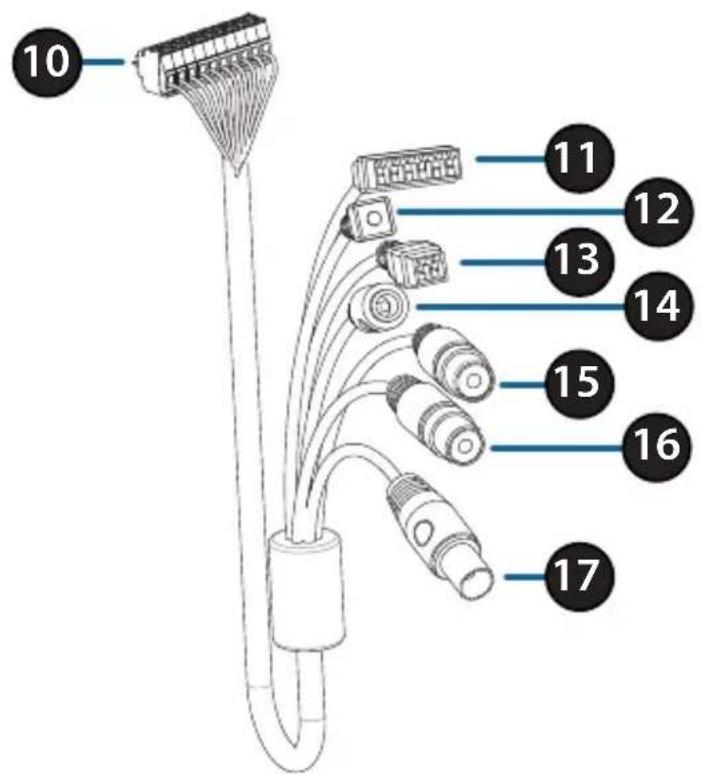

配線組(請另購)

10	攝影機接頭	連接至DCS-7517,請參考使用手冊以取得更多關於連接 A/V 編線的詳細。
11	DI/DO 接頭	I/O 接點,連接至裝置。
12	重置按鈕	按壓約10秒不放,將攝影機回復至出廠預設值。
13	24V電源接頭	不支援提供攝影機電源DCS-7517。
14	電源接頭	連接12VDC電源變壓器。(請另購)
15	聲音輸出(綠)	連接喇叭。
16	聲音輸入(紅)	連接麥克風。
17	BNC 接頭	DCS-7517並不支援。

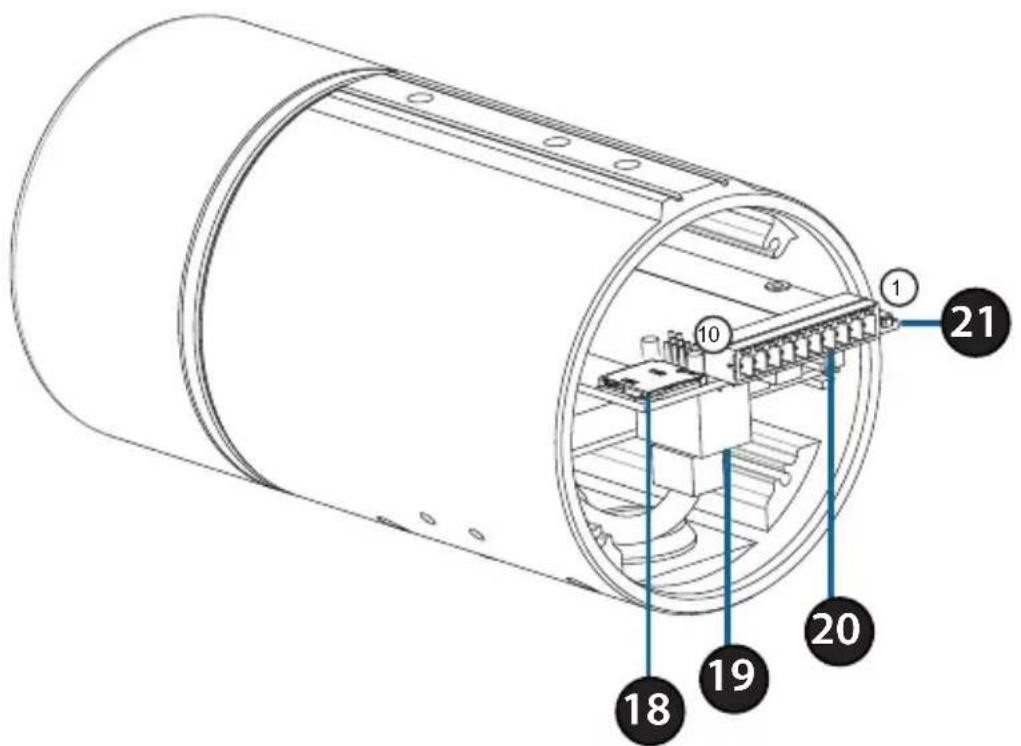

Internal

18 SD卡插槽 插入microSD記憶卡用於儲存螢幕快照或是紀錄影像。
19	乙太網路埠	連接至乙太網路線。
20	配線連接埠	連接至額外配線(標準包裝內不包含)。
		1.12V IN 2.GND 3.AUD IN 4.AUD GND 5.AUD OUT
		6.12V OUT 7.GND 8.RESET 9.DI 10.DO
21 Reset按鈕 按壓約10秒不放，將攝影機回復至出廠預設值。

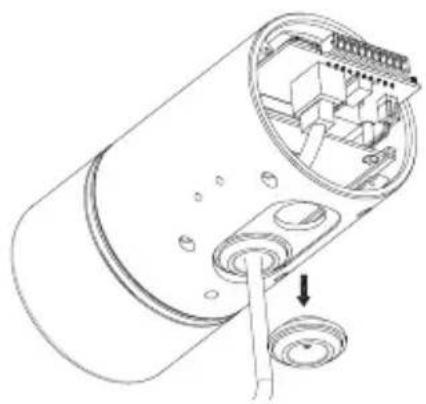

連接配線組

逆時針方向旋轉取下攝影機後方外殼。

取下攝影機下方防水栓。

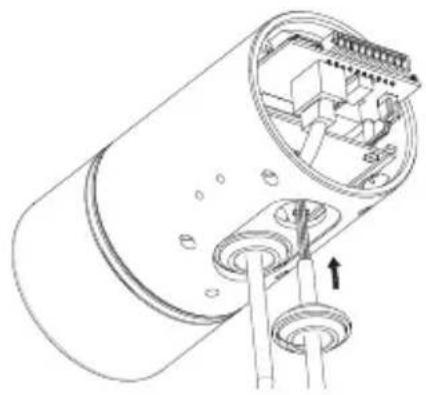

將攝影機接頭及配線穿過孔洞，接著固定防水栓。

請務必確保防水栓有正確安裝，以確保攝影機的防水功能正常運作。

將攝影機接頭連接至攝影機。

順時針方向旋轉鎖回攝影機後方外殼。

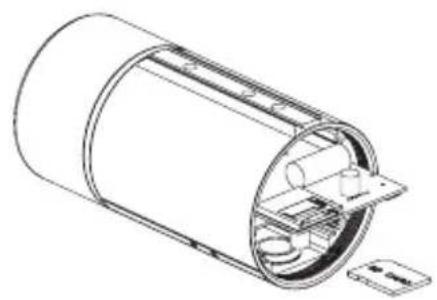

SD卡安装

逆時針方向旋轉取下攝影機外殼。

插入microSD記憶卡，將攝影機外殼銷回。請務必確保防水密封零件有固定在正確位置。

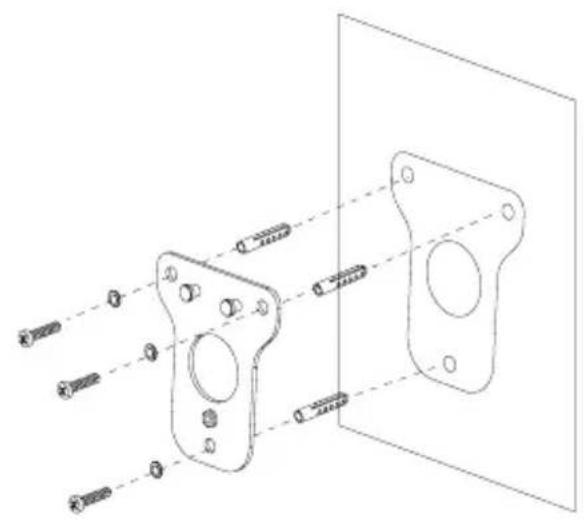

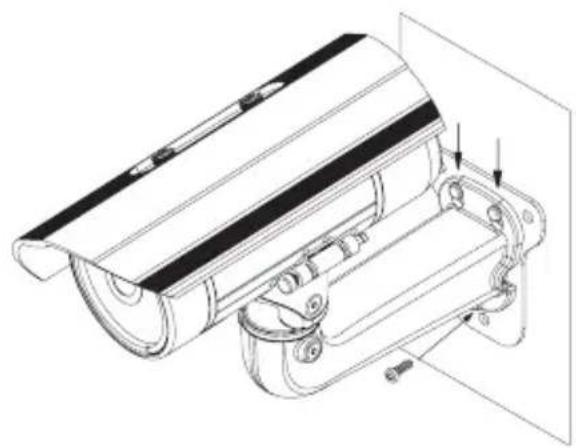

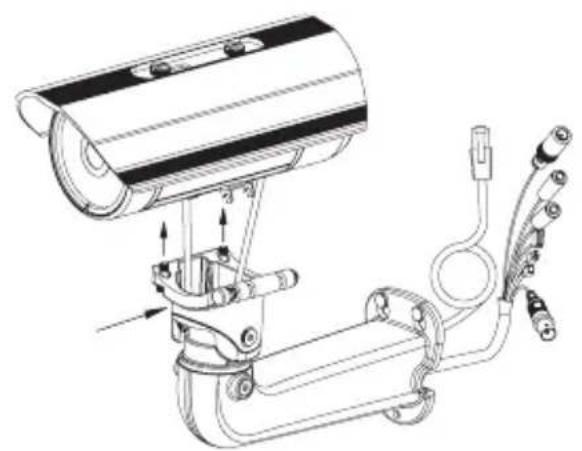

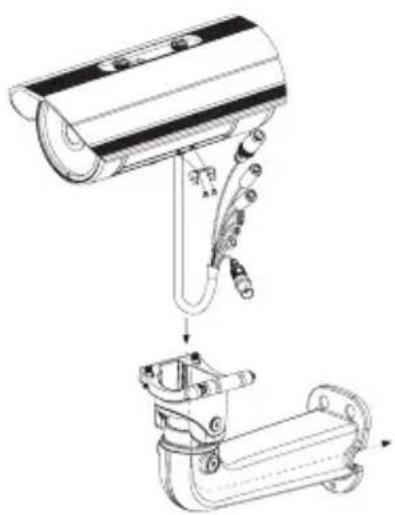

壁掛安装

壁掛安裝設定，請參考包裝內附的光碟或D-Link網站上的使用手冊。

連接攝影機

連接至PoE交换器

將乙太網路線連接至PoE交換器或電源供應器。此時乙太網路線可以同時提供電源及網路連線。

若您有「連接配線組」，請依下方引導完成連線。

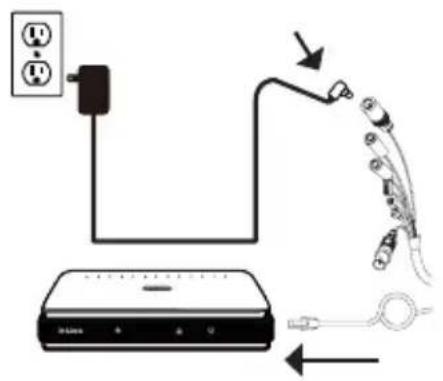

連接12VDC電源變壓器(請另購)

• 將乙太網路線連接至您的網路。
• 將電源變壓器連接至攝影機電源接頭，接著將電源變壓器接上電源。

攝影機設定

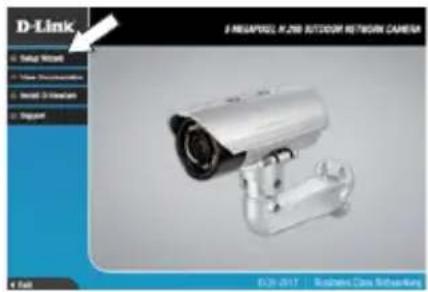

請將包裝內附的光碟放入您電腦的光碟機並開始執行安裝。若您電腦的自動執行功能已被停用，或D-Link Launcher無法自動執行時，請點選開始>執行後輸入「D:\autorun.exe」(D代表您光碟機的代號)。

請點選Setup Wizard開始安裝。

請點選Windows開始選單中的D-Link Setup Wizard SE圖示(開始 D-Link > Setup Wizard SE)。

設定精靈中將會顯示您攝影機的MAC位址及IP位址。若您的網路中有DHCP伺服器時，將會顯示由DHCP派發的有效IP位址。若您的網路中沒有DHCP伺服器，則將會顯示攝影機的預設IP位址192.168.0.20。請選擇您的攝影機，再點選「Wizard」的按鈕來繼續。

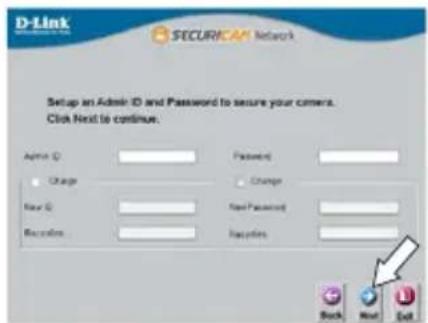

請輸入管理者(Admin)的名稱和密碼。在首次登入時，預設的管理者名稱為「admin」無密碼。

若您要更改攝影機的管理者(admin)名稱和密碼時請勾選核取方塊，並輸入您要設定的新名稱及密碼。

請點選「Next」來繼續。

若您要讓攝影機在開機後自動由DHCP伺服器(例如路由器)取得IP位址時請選擇「DHCP」。
若您要讓攝影機每次皆使用相同的IP時請選擇「Static IP」並輸入您要使用的IP位址。

請點選「Next」來繼續。

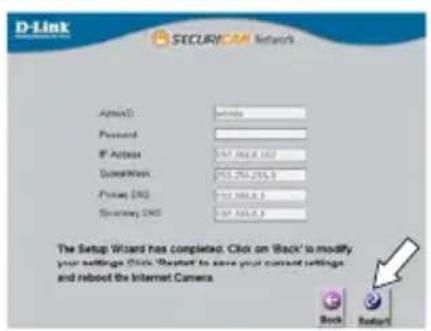

請確認您的設定是否正確並點選「Restart」來重新啟動攝影機。

透過網頁瀏覽器檢視您的攝影機

點擊開始選單中的「D-Link Setup Wizard SE」圖示。（開始 D-Link > Setup Wizard SE）。

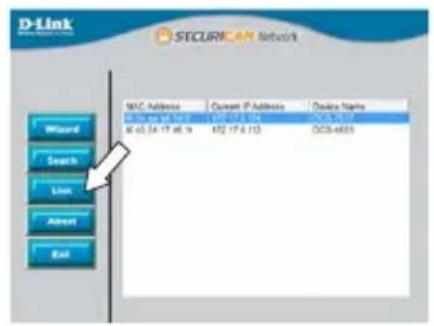

請選擇攝影機並點選「Link」的按鈕來連結網頁設定介面。

設定精靈將會自動以攝影機的IP位址來開啟設定網頁。

當您第一次連接至攝影機時，系統將會要求您設置管理者帳號及密碼。輸入帳號及密碼後請點選「Save」。

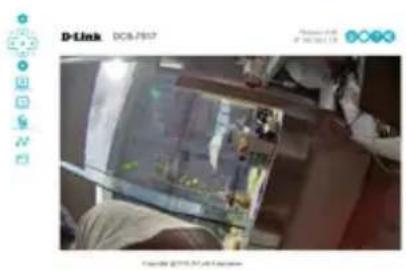

畫面中會顯示您攝影機的即時影像，您可以選擇影像設定檔來觀看或調整設定。若要取得更多關於設定網頁的資訊，請參考包裝內附的光碟或D-Link網站上的使用手冊。

其他資訊

請造訪官方網站http://www.dlink.com來取得更多產品的相關資訊與協助。

保固資訊

請造訪網站http://warranty.dlink.com/來查看在您地區的保固資訊。

此為甲類的資訊技術設備，在居住環境中使用時，可能會造成射頻擾動，在這種情況下，使用者會被要求採取某些適當的對策。
