MANUAL DE UTILIZADOR DCS7517 D-LINK

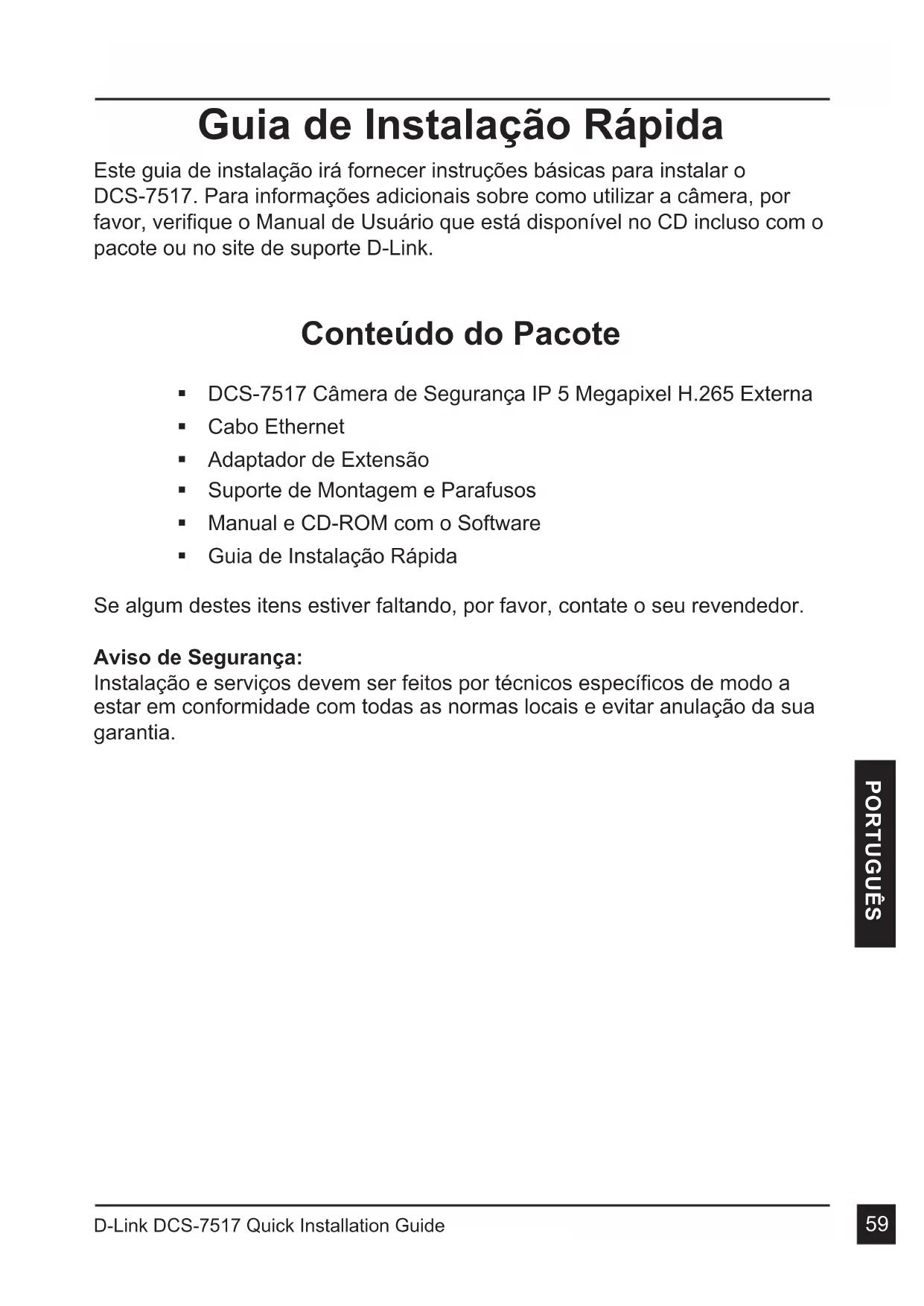

PORTUGUÊS Guia de Instalação Rápida Este guia de instalação irá fornecer instruções básicas para instalar o DCS-7517. Para informações adicionais sobre como utilizar a câmera, por favor, verifique o Manual de Usuário que está disponível no CD incluso com o pacote ou no site de suporte D-Link. Conteúdo do Pacote DCS-7517 Câmera de Segurança IP 5 Megapixel H.265 Externa Cabo Ethernet Adaptador de Extensão Suporte de Montagem e Parafusos Manual e CD-ROM com o Software Guia de Instalação Rápida Se algum destes itens estiver faltando, por favor, contate o seu revendedor. Aviso de Segurança: Instalação e serviços devem ser feitos por técnicos específicos de modo a estar em conformidade com todas as normas locais e evitar anulação da sua garantia.D-Link DCS-7517 Quick Installation Guide

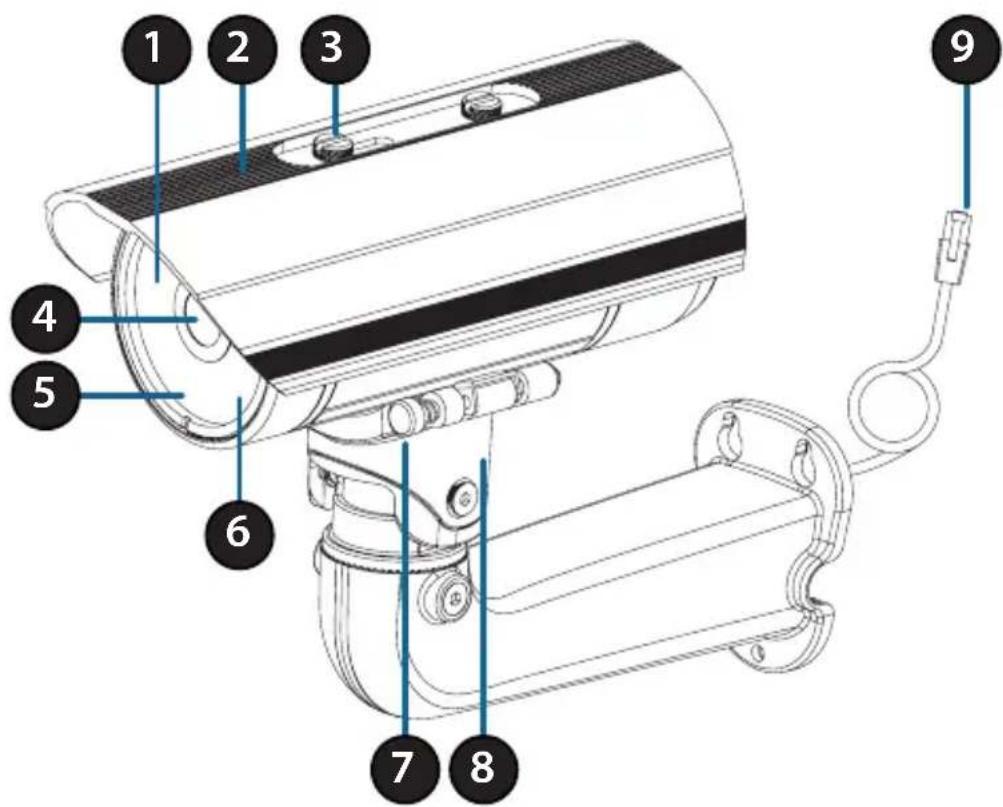

PORTUGUÊS Visão do Hardware

IR LEDs Fornece iluminação para locais com baixa iluminação.

Escudo Ajustável Protege a lente da câmera a exposição direta a raios solares.

Parafuso de Ajuste Permite o posicionamento do escudo ajustável.

Lentes da Câmera Lente Varifocal para gravar vídeos da área ao redor.

Power/Status LED Indica o status atual da câmera.

Sensor de Luz Mede as condições de luz e muda entre modo diurno e noturno.

Pino de Retirada Rápida Permite que a câmera seja desacoplada facilmente em posição para fácil manutenção.

Suporte da Câmera Suporte ajustável para a câmera.

Porta Ethernet Conecte a uma porta Ethernet RJ45. Pode ser utilizada com PoE para fornecer energia à câmera.D-Link DCS-7517 Quick Installation Guide

Conector da Câmera Conecta o DCS—7517. Para mais detalhes para conectar o cabo A/V, verifique o Manual de Usuário.

Botão de Reset Pressione e segure o botão por 10 segundos para apagar a câmera e voltar às configurações de fábrica.

Conector de Energia 24 V Não suportado pelo DCS-7517.

Conector de Energia Conector de energia para adaptador de 12 V DC (não incluso).

Audio Out (Verde) Conecta a um alto falante.

Audio In (Vermelho) Conecta a um microfone.

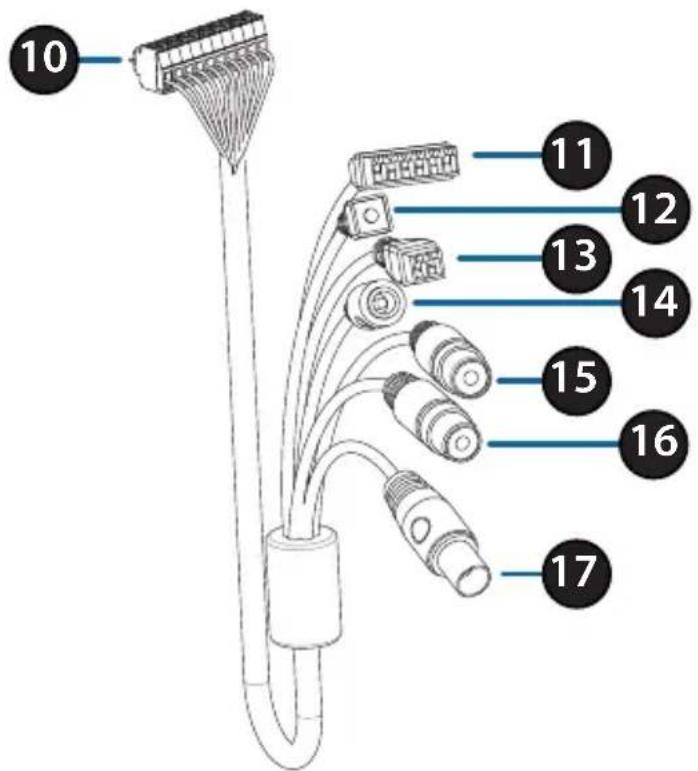

Conector BNC Não suportada pelo DCS-7517. Cabos Opcionais (não inclusos)

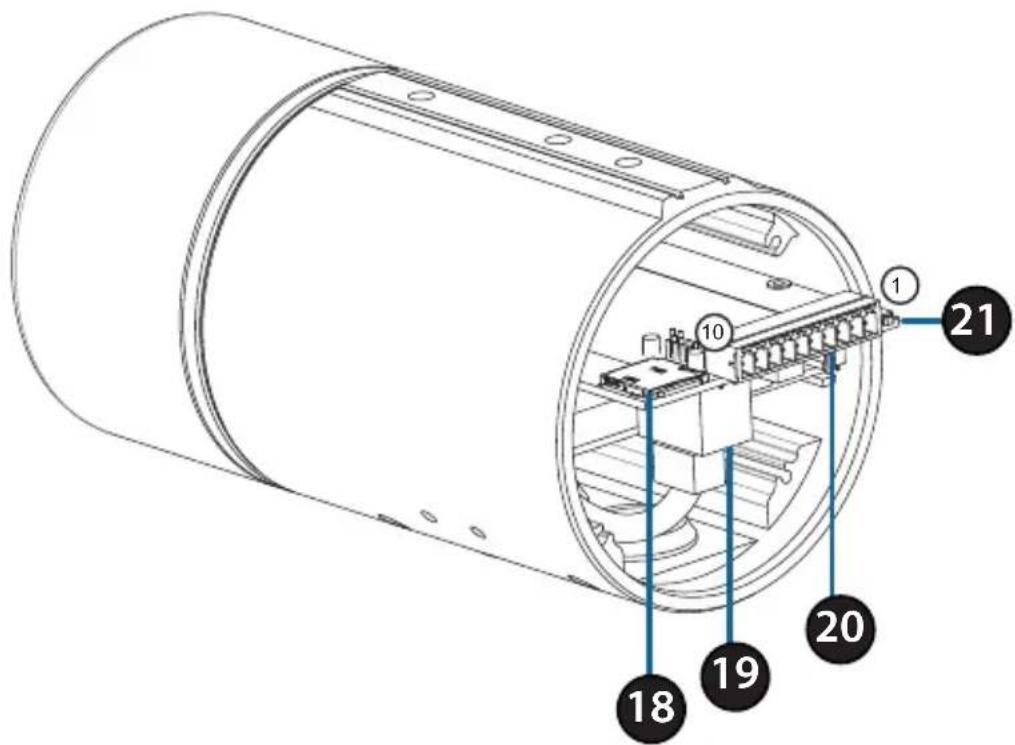

Slot para cartão SD Insira um cartão microSD para armazenamento local para guardar imagens e vídeos gravados 19 Porta Ethernet Conecta a um cabo de rede Ethernet

Conector do chicote Conecta em um conector do chicote opcional (não incluído)

21 Botão Reset Pressione e segure o botão por 10 segundos para redefinir a câmera de volta às configurações do padrão de fábricaD-Link DCS-7517 Quick Installation Guide

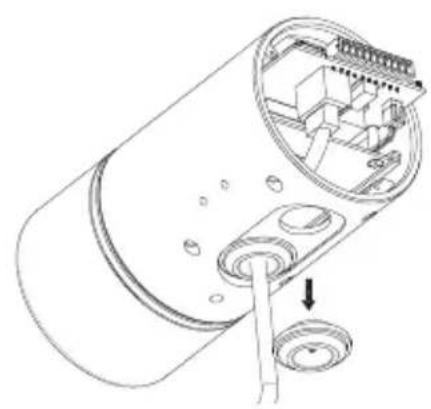

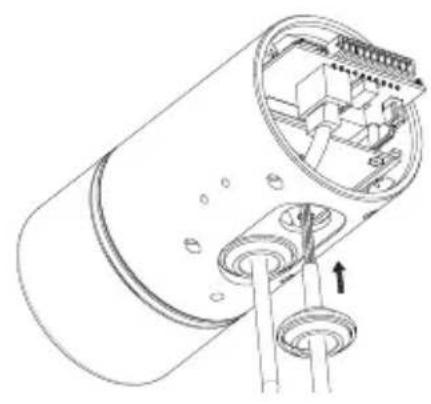

PORTUGUÊS Conectando um Cabo Opcional Remova a cobertura de trás da câmera girando-a em sentido anti-horário. Remova a parte de trás a prova d’água da câmera. Empurre o conector da câmera e o cabo através do buraco e insira o cabo o plugue do cabo a prova d’água. Verifique se o plugue foi inserido corretamente para garantir um bom lacre. Conecte o conector da câmera com a câmera. Coloque novamente a proteção de trás da câmera e gire no sentido horário.D-Link DCS-7517 Quick Installation Guide

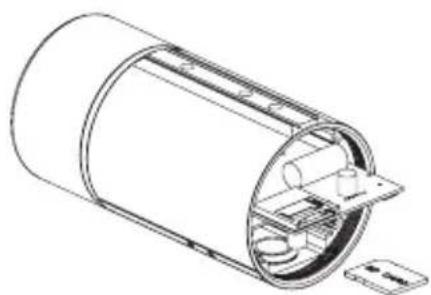

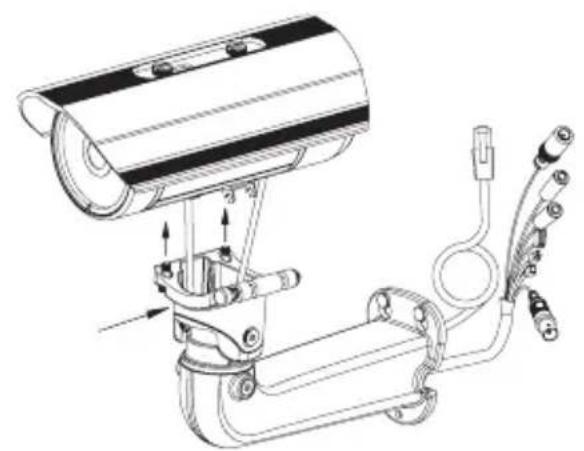

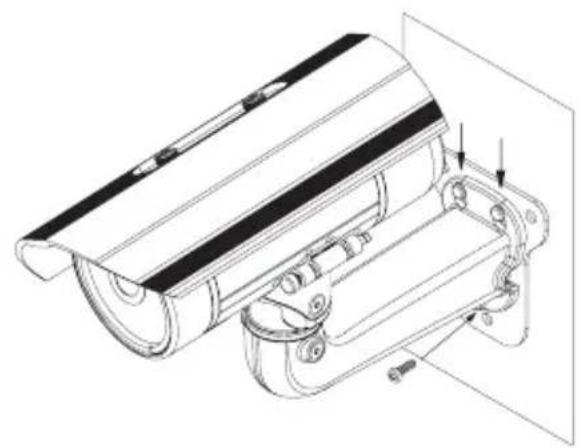

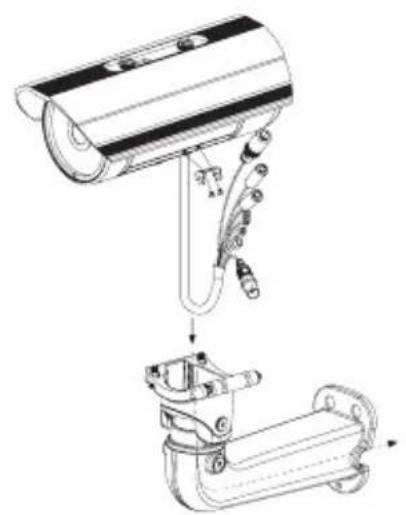

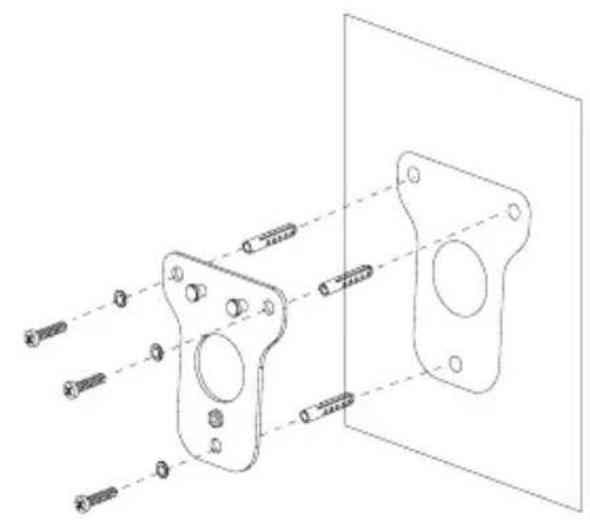

PORTUGUÊS Instalação do Cartão SD Remova a parte de trás da câmera girando no sentido anti-horário. Insira o cartão microSD com a parte de contato virada para baixo e então coloque novamente a parte de trás da câmera. Verifique se as vedações impermeáveis estão seguras e no lugar certo. Instruções de Montagem Por favor, verifique o Manual de Usuário para instruções detalhadas em como instalar e montar a câmera.D-Link DCS-7517 Quick Installation Guide

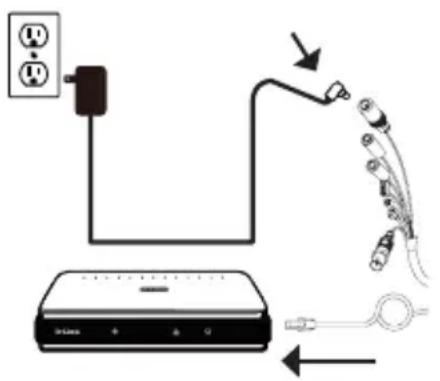

PORTUGUÊS Conectando a Câmera Conexão Geral utilizando um Adaptador de Energia 12 V DC (não incluso) Conecte o cabo Ethernet a sua conexão Conecte o seu adaptador de energia ao conector de energia na câmera e então plugue no adaptador de energia. Conexão com um Switch PoE Conecte o cabo Ethernet no seu Switch PoE ou injetor. O cabo Ethernet irá fornecer à câmera com conexão à internet assim como energia. Se você possuir o suporte para cabo adicional, você também poderá usar os seguintes métodos de conexão:D-Link DCS-7517 Quick Installation Guide

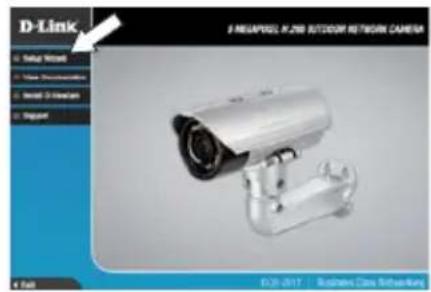

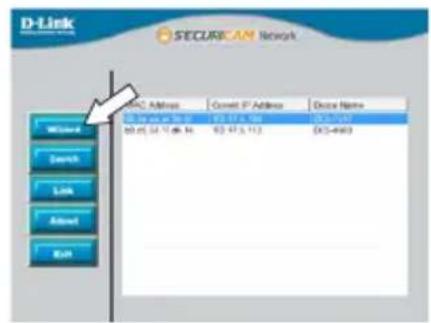

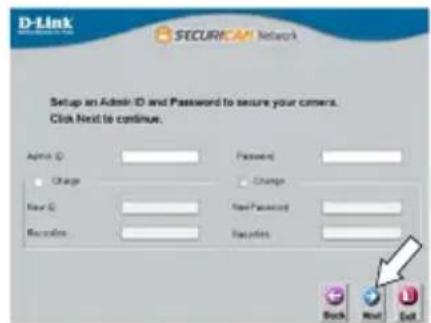

PORTUGUÊS Congurando a Câmera Insira o CD do DCS-7517 na porta de CD-ROM no seu computador e comece com a instalação. Se o Autorun está desligado ou o Launcher da D-Link falhar para começar automaticamente, clique no botão de Start e escreva D:\autorun. exe (onde D: representa a letra do seu drive de CD-ROM) e pressione Enter. Clique no ícone D-Link Assistente de Configuração SE que foi criado no menu de início no seu Windows (Start > D-Link > Assistente de Configuração SE). Este Assistente de Configuração irá aparecer e mostrar o endereço MAC e endereço IP da sua câmera(s). Se você possuir um servidor DHCP na sua conexão, um IP válido irá aparecer. Caso o contrário, irá aparecer o endereço IP 192.168.0.20. padrão da câmera. Selecione a sua câmera e então clique no botão Assistente para continuar. Clique em Assistente de Configuração e siga as instruções para instalar o Assistente de Configuração. Entre com o ID e senha do Admin. Quando entrar pela primeira vez, o ID Admin padrão é admin e a caixa da senha será deixada em branco. Clique na caixa se você deseja alterar o ID admin e senha para a câmera e entre o novo ID e senha que você deseja utilizar. Clique em Próximo para continuar. Selecione DHCP se a sua câmera obtiver um endereço IP automaticamente do servidor DHCP tal como um roteador. Selecione Static IP se você deseja inserir manualmente as configurações do IP para a câmera. Clique em Próximo para continuar.D-Link DCS-7517 Quick Installation Guide

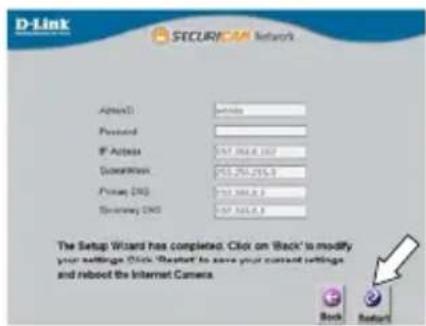

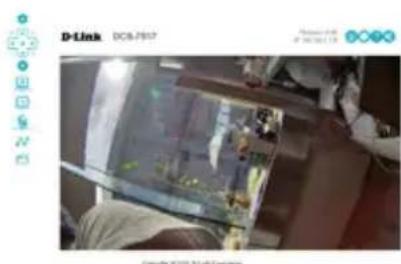

PORTUGUÊS Visualizando a Sua Câmera via Navegador Web Clique no ícone Assistente de Configuração SE que foi criado no menu de início do Windows (Start > D-Link > Assistente de Configuração SE). Selecione a câmera e clique em Link para acessar as configurações web. O Assistente de Configuração irá automaticamente abrir o seu navegador web com o endereço IP da câmera. Tome um momento para confirmar as configurações e clique em Reiniciar. A página ao vivo da câmera irá abrir e você poderá controlar e configurar a sua câmera. Para informações adicionais sobre a configuração web, por favor, verifique o manual de usuário que está disponível no website da D-Link. Informações Adicionais Informações adicionais sobre o produto e ajuda estão disponíveis em http://www.dlink.com. Informações de Garantia Por favor, visite http://warranty.dlink.com/ para informações de garantia na sua região. A primeira vez que você conectar a câmera, você será perguntado para configurar uma nova senha para a conta de administrador. Depois que configurar a senha, clique em Salvar.D-Link DCS-7517 Quick Installation Guide

Portuguese [Português] Este equipamento é compatível com a Classe A da CISPR 32. Em ambiente residencial, este equipamento pode causar interferência de rádio. AVISO CE SOBRE EMISSÕES DA CLASSE A

INSTRUÇÕES DE SEGURANÇA

São indicadas as seguintes diretrizes gerais de segurança para o ajudar a garantir a sua segurança pessoal e para proteger o seu produto de potenciais danos. Recorde que deve consultar as instruções de utilizador do produto para obter mais detalhes.

• A eletricidade estática pode ser prejudicial para os componentes eletrónicos. Descarregue a eletricidade estática do seu corpo (ou seja, toque numa peça de metal sem isolamento e ligada à terra) antes de tocar o produto.

• Não tente reparar o produto e nunca o desmonte. Para alguns produtos com bateria substituível pelo utilizador, leia e siga as instruções no respetivo manual de utilizador.

• Não derrame alimentos ou líquidos sobre o seu produto e nunca introduza quaisquer objetos através das aberturas do aparelho.

• Não use este produto na proximidade de água, áreas com elevados índices de humidade ou condensação, exceto se o produto estiver especificamente classificado para utilização em espaços exteriores.

• Mantenha o produto afastado de radiadores e outras fontes de calor.

• Desligue sempre o produto da fonte de alimentação antes de limpar e use apenas um pano de microfibras seco. Este símbolo no produto ou na embalagem significa que, de acordo com as leis e regulamentações locais, este produto não deverá ser eliminado juntamente com o lixo doméstico mas que deve ser enviado para reciclagem. Entregue-o para um ponto de recolha designado pelas suas autoridades locais no fim da sua vida útil. Alguns destes pontos aceitam os produtos gratuitamente. Ao reciclar o produto e a respetiva embalagem desta forma, ajuda a preservar o ambiente e protege a saúde humana.

ELIMINAÇÃO E RECICLAGEM
