PANDUAN PENGGUNA DCS7517 D-LINK

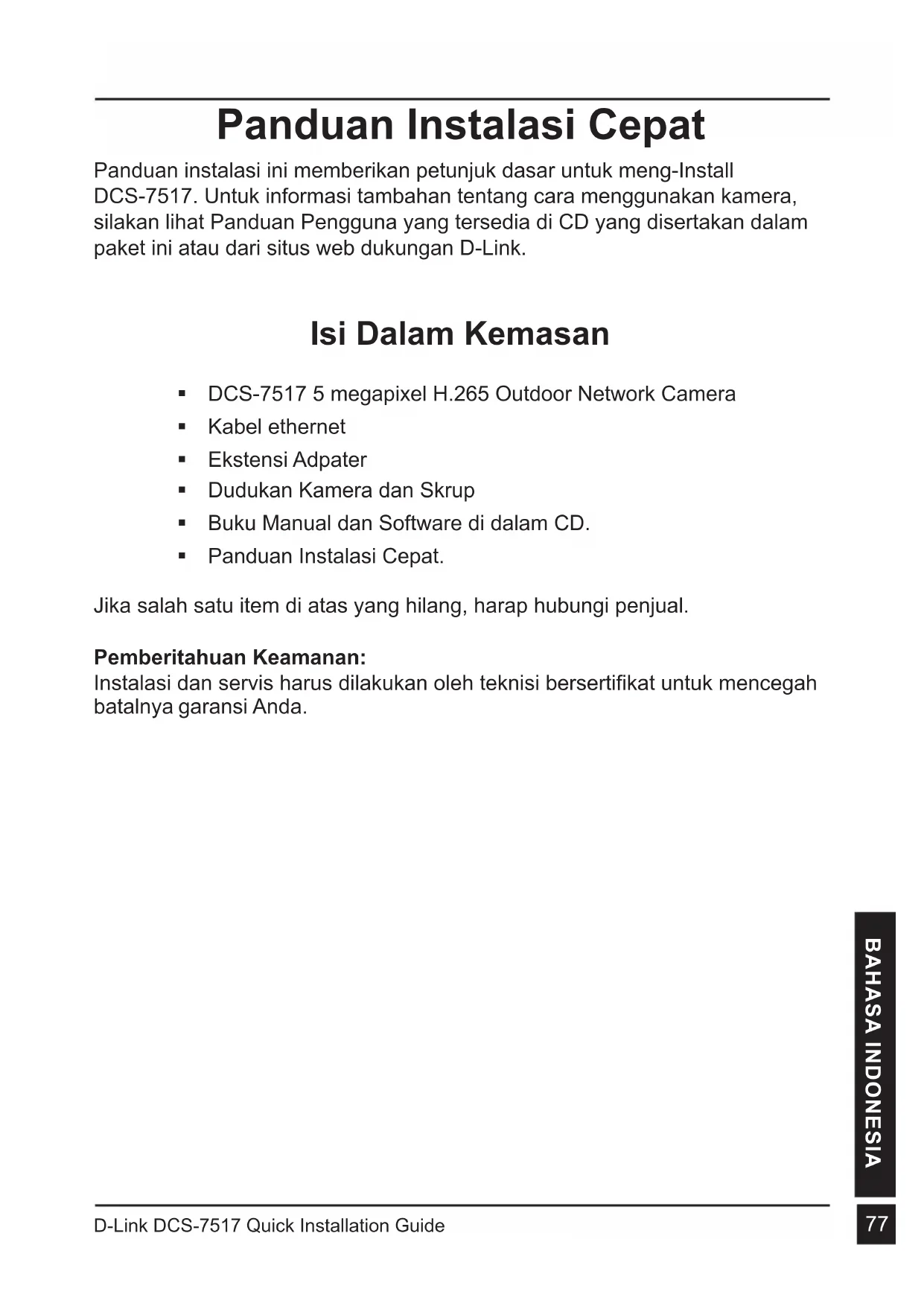

BAHASA INDONESIA Panduan Instalasi Cepat Panduan instalasi ini memberikan petunjuk dasar untuk meng-Install DCS-7517. Untuk informasi tambahan tentang cara menggunakan kamera, silakan lihat Panduan Pengguna yang tersedia di CD yang disertakan dalam paket ini atau dari situs web dukungan D-Link. Isi Dalam Kemasan DCS-7517 5 megapixel H.265 Outdoor Network Camera Kabel ethernet Ekstensi Adpater Dudukan Kamera dan Skrup Buku Manual dan Software di dalam CD. Panduan Instalasi Cepat. Jika salah satu item di atas yang hilang, harap hubungi penjual. Pemberitahuan Keamanan: Instalasi dan servis harus dilakukan oleh teknisi bersertifikat untuk mencegah batalnya garansi Anda.D-Link DCS-7517 Quick Installation Guide

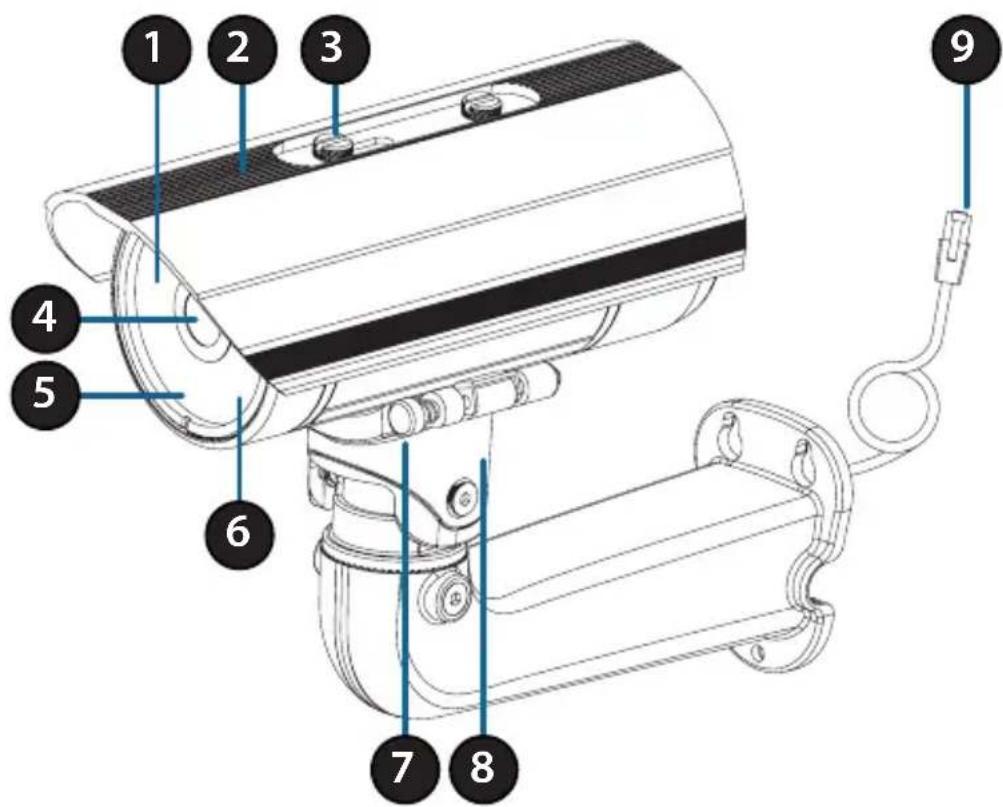

BAHASA INDONESIA Tampilan Perangkat

Pelindung kamera yang dapat disesuaikan Pelindung lensa kamera dari sinar matahari langsung.

Sekrup Memungkinkan untuk penentuan posisi dari pelindung kamera atas.

Sensor Cahaya Mengukur kondisi pencahayaan dan beralih antara modus siang dan malam.

Pin Pelepas Cepat Memungkinkan kamera untuk diputar ke posisi tertentu untuk memudahkan perawatan.

Konektor Kamera Hubungkan ke DCS-7517. Untuk rincian lebih lanjut tentang menghubungkan kabel A / V,silahkan lihat pada User Manual.

Konektor DI/DO Konektor I/O untuk menghubungkan ke perangkat ekternal.

Tombol Reset Tekan dan tahan tombol selama 10 detik untuk me-reset kamera kembali ke pengaturan asal pabrik.

Konektor power 24 V Tidak didukung oleh DCS-7517.

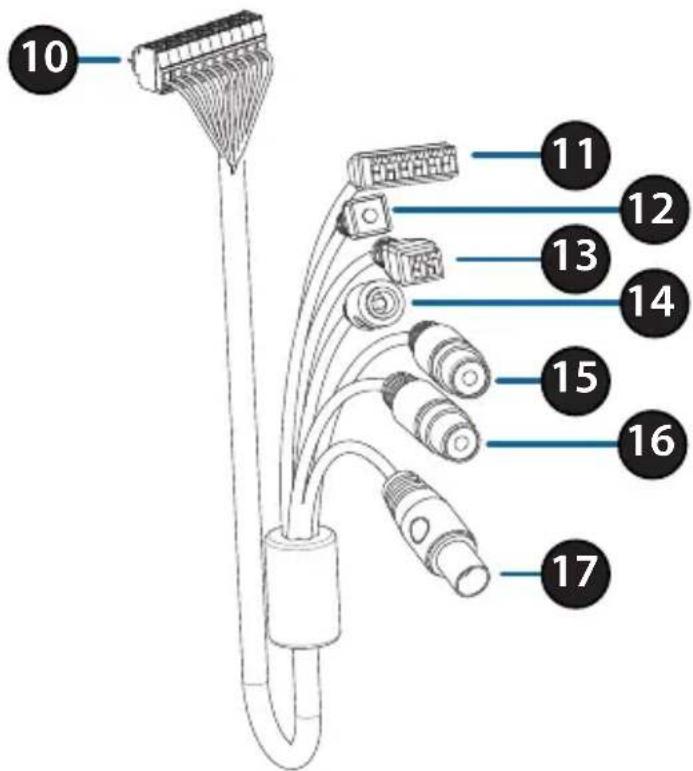

Konektor BNC Tidak didukung oleh DCS-7517. Opsional Kabel Harness (tidak termasuk)

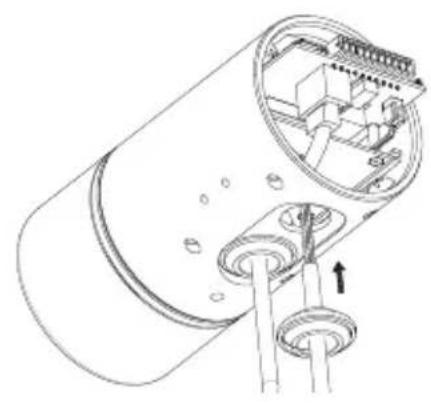

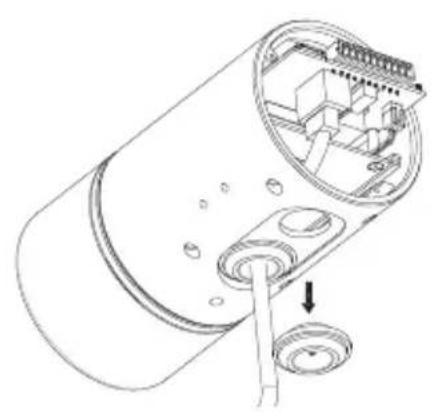

BAHASA INDONESIA Menghubungkan Opsional Kabel Harness Lepaskan penutup kamera belakang dengan memutarnya berlawanan arah jarum jam. Lepaskan penutup anti air di bagian bawah kamera. Dorong konektor kamera dan kabel melalui lubang, dan masukkan pembungkus anti air pada kabel.. Pastikan pembungkus kabel anti air dimasukkan dengan benar dan tersegel dengan baik. Hubungkan konektor kamera ke kamera. Pasang kembali penutup kamera belakang dengan memutar searah jarum jam.D-Link DCS-7517 Quick Installation Guide

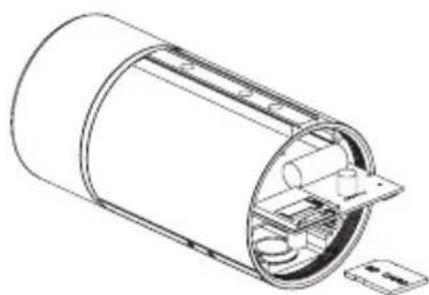

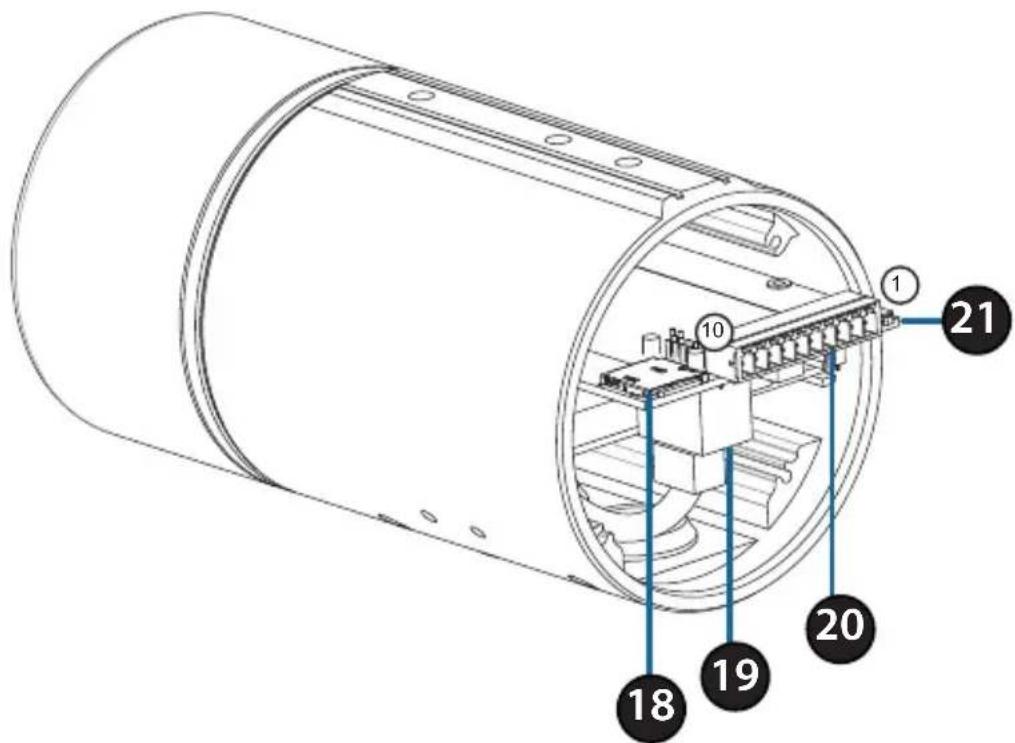

BAHASA INDONESIA Instalasi Kartu SD Lepaskan penutup kamera belakang dengan memutarnya berlawanan arah jarum jam. Masukkan kartu microSD dengan kontak menghadap ke bawah, kemudian pasang kembali penutup belakang. Pastikan bahwa segel tahan air terpasang dengan benar ditempatnya. Petunjuk Pemasangan Silakan merujuk ke user manual untuk petunjuk rinci tentang cara menginstal dan memasang kamera.D-Link DCS-7517 Quick Installation Guide

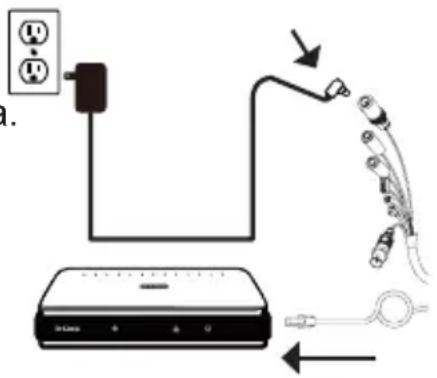

BAHASA INDONESIA Menghubungkan Kamera Koneksi dengan Menggunakan Power Adapter 12V DC (tidak termasuk dalam kemasan) Hubungkan kabel Ethernet ke jaringan Anda. Hubungkan adaptor daya ke konektor daya pada kamera, kemudian pasang power adapter ke terminal listrik. Koneksi dengan Switch PoE Hubungkan kabel Ethernet ke switch PoE atau injector. Kabel Ethernet akan memberikan daya pada kamera dan konektifitas jaringan. Jika Anda memiliki opsional kabel harness, Anda juga dapat menggunakan metode koneksi berikut:D-Link DCS-7517 Quick Installation Guide

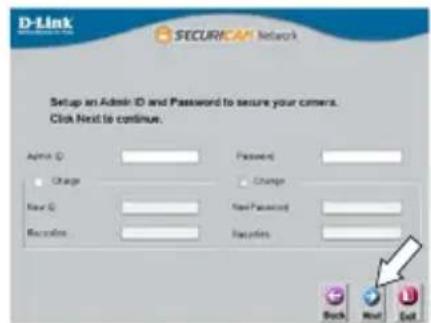

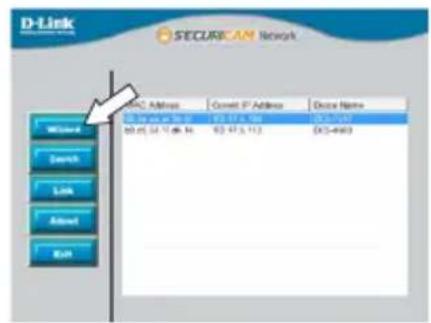

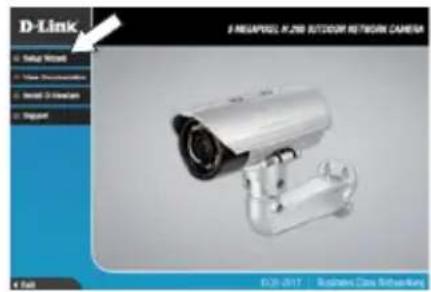

BAHASA INDONESIA Kongurasi pada Kamera Masukkan CD DCS-7517 ke dalam CD-ROM komputer Anda untuk memulai instalasi. Jika Autorun tidak aktif, atau jika D-Link Launcher gagal untuk memulai secara otomatis, klik tombol Start dan ketik D: \ autorun.exe (di mana D: mewakili huruf drive dari CD-ROM drive) dan tekan Enter. Klik pada ikon D-Link Setup Wizard SE yang ada pada menu Start Windows Anda (Start> D-Link> Setup Wizard SE). Setup Wizard akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera Anda. Jika Anda memiliki sebuahDHCP server pada jaringan Anda, sebuah IP Address yang valid akan ditampilkan. Jika tidak, bawaan statis IP kamera 192.168.0.20 akan ditampilkan. Pilih kamera Anda, kemudian klik tombol Wizard untuk melanjutkan. Klik Setup Wizard dan ikuti petunjuk untuk menginstal Setup Wizard. Masukkan ID Admin dan password. Ketika masuk untuk pertama kalinya, ID Admin default admin dengan password dibiarkan kosong. Klik kotak centang jika Anda ingin mengubah ID dan password admin pada kamera, dan masukkan ID dan password baru yang ingin Anda gunakan. Klik Next untuk melanjutkan. Pilih DHCP jika kamera Anda memperoleh alamat IP secara otomatis dari server DHCP seperti router. Pilih Static IP jika Anda ingin secara manual memasukkan pengaturan IP untuk kamera. Klik Next untuk melanjutkan.D-Link DCS-7517 Quick Installation Guide

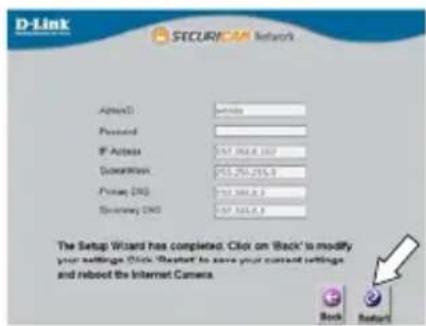

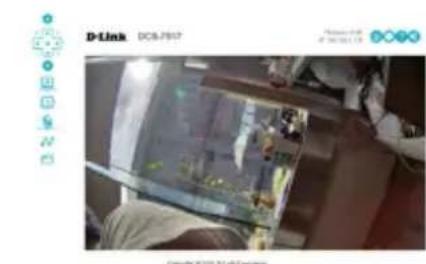

BAHASA INDONESIA Melihat Camera Anda melalui Web Browser Klik pada D-Link Setup Wizard SE ikon yang diciptakan pada menu Start Windows Anda (Start> D-Link> Setup Wizard SE). Pilih kamera dan klik Link untuk mengakses konfigurasi web. Setup Wizard secara otomatis akan membuka browser web Anda ke alamat IP kamera. Luangkan waktu sejenak untuk mengkonfirmasi pengaturan Anda dan klik Restart. Halaman video kamera akan terbuka, dan Anda sekarang dapat mengontrol dan mengkonfigurasi kamera Anda. Untuk informasi tambahan tentang konfigurasi web, silakan lihat user manual, yang tersedia di situs D-Link. Informasi tambahan bantuan tambahan dan informasi produk tersedia secara online di http://www.dlink.com. Informasi garansi Silahkan kunjungi http://warranty.dlink.com/ untuk informasi garansi untuk wilayah Anda. Pertama kali Anda terhubung ke kamera, Anda akan diminta untuk menetapkan password untuk account administrator. Setelah memasukkan password, klik Save.D-Link DCS-7517 Quick Installation Guide
