РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DCS7517 D-LINK

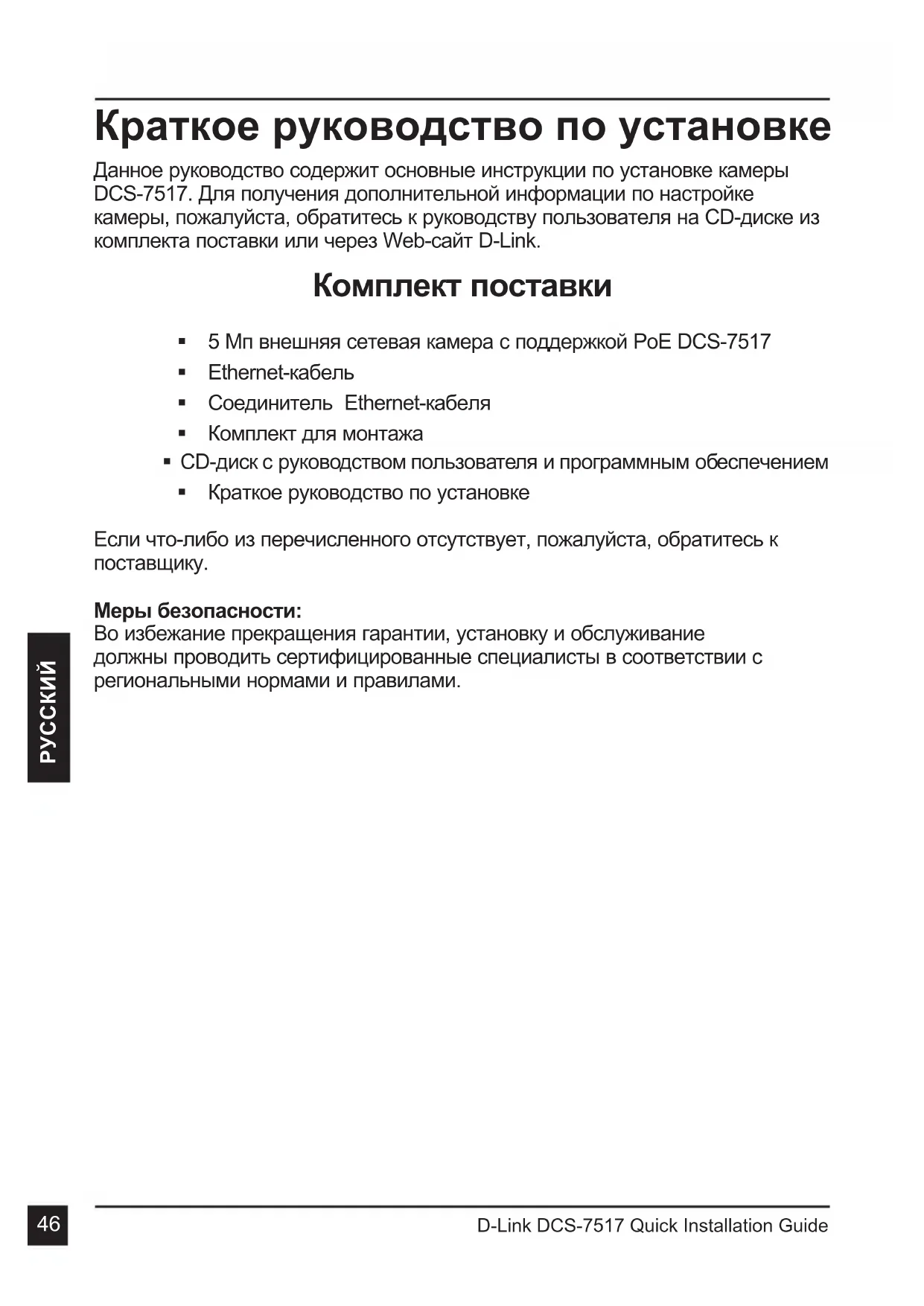

Краткое руководство по установке Данное руководство содержит основные инструкции по установке камеры DCS-7517. Для получения дополнительной информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link. Комплект поставки 5 Мп внешняя сетевая камера с поддержкой PoE DCS-7517 Ethernet-кабель Соединитель Ethernet-кабеля Комплект для монтажа CD-диск с руководством пользователя и программным обеспечением Краткое руководство по установке Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику. Меры безопасности: Во избежание прекращения гарантии, установку и обслуживание должны проводить сертифицированные специалисты в соответствии с региональными нормами и правилами.D-Link DCS-7517 Quick Installation Guide

Обзор аппаратной части

Используются для работы камеры в ночное время.

Регулируемый солнцезащитный козырек защищает объектив камеры от прямого солнечного света.

Крепежный винт Винт для крепления солнцезащитного козырька.

Объектив камеры Вариофокальный объектив.

Индикатор питания/ состояния (Power/ Status) Показывает текущий статус подключения камеры.

Используется для определения условий

Регулировочный винт Используется для быстрой регулировки положения

Кронштейн Регулируемый кронштейн для крепления камеры.

Ethernet-разъем Разъем RJ-45 для подключения Ethernet-кабеля, а также для подачи питания по технологии Power over Ethernet (PoE).D-Link DCS-7517 Quick Installation Guide

Используется для подключения к DCS-7517. Для получения дополнительной информации о подключении кабеля A/V обратитесь к руководству пользователя.

Разъемы для подключения внешних устройств.

Кнопка Reset Нажмите и удерживайте эту кнопку в течение 10 секунд для сброса настроек камеры к заводским установкам

питания 24 В Не поддерживается для DCS-7517

Используется для подключения адаптера питания постоянного тока 12 В (не входит в комплект поставки)

Используется для подключения динамиков

Используется для подключения микрофона

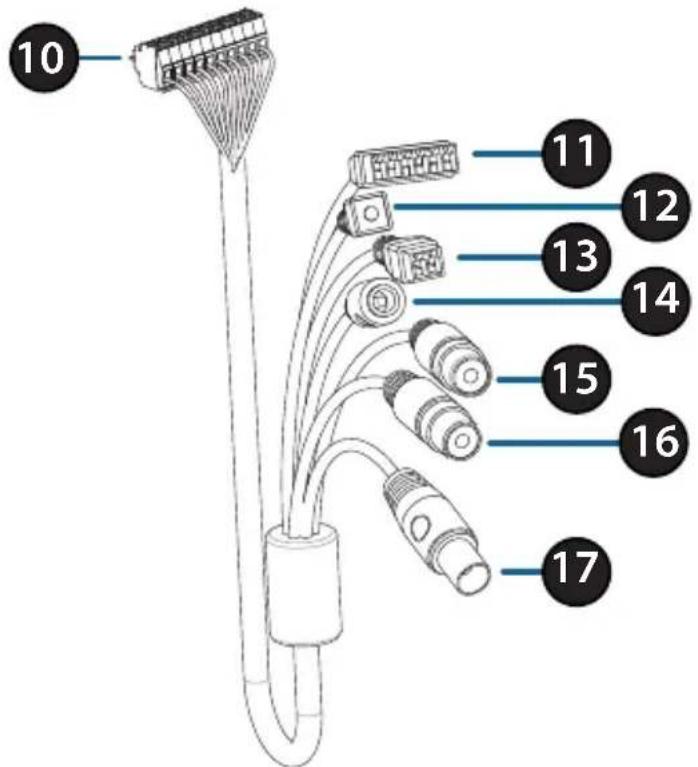

BNC Не поддерживается для DCS-7517 Дополнительный жгут проводов (не входит в комплект поставки)

Обзор аппаратной части

Слот для SD-карты Вставьте microSD-карту для хранения записанных видео и снапшотов на устройстве.

Ethernet-порт Разъем для подключения Ethernet-кабеля.

дополнительного жгута проводов Подключение дополнительного жгута проводов (не входит в комплект поставки).

Кнопка Reset Нажмите и удерживайте эту кнопку в течение 10 секунд для сброса настроек камеры к заводским установкам.D-Link DCS-7517 Quick Installation Guide

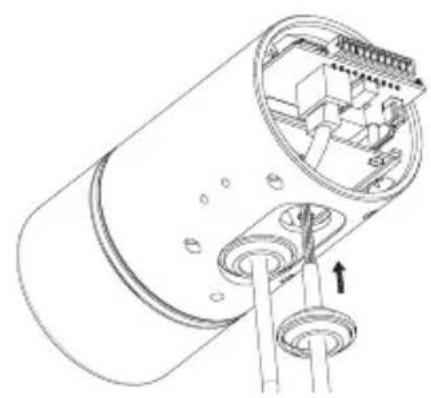

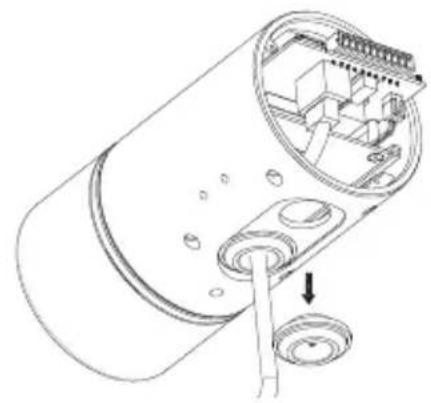

Подключение дополнительного жгута проводов Снимите заднюю панель камеры, повернув ее против часовой стрелки. Снимите с камеры водонепроницаемую

Протяните коннектор для подключения к камере через отверстие, затем установите водонепроницаемую заглушку. Убедитесь, что водонепроницаемая заглушка надежно зафиксирована. Подключите коннектор к камере. Соедините заднюю панель с камерой, повернув ее по часовой стрелке.D-Link DCS-7517 Quick Installation Guide

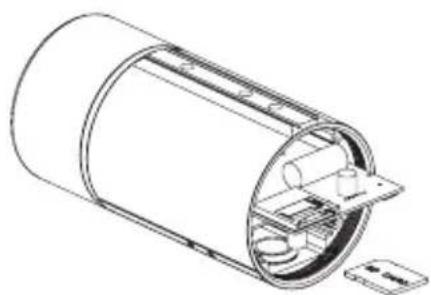

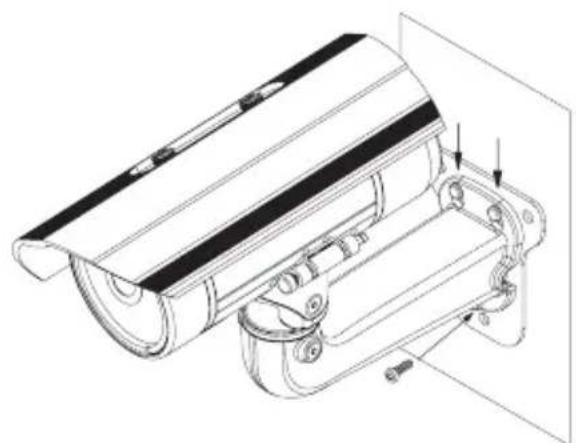

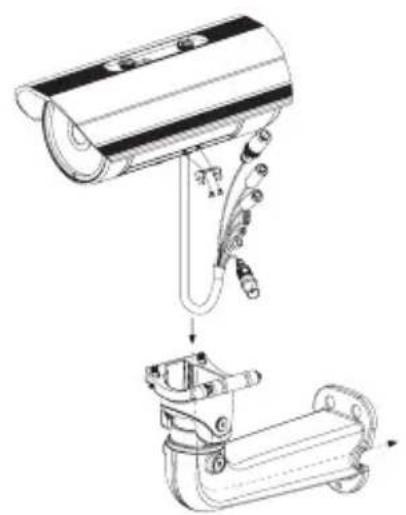

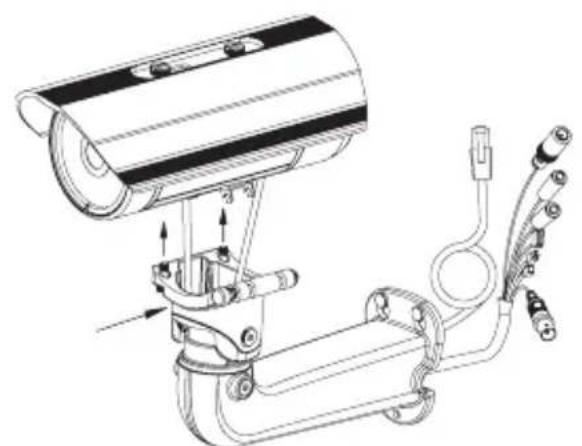

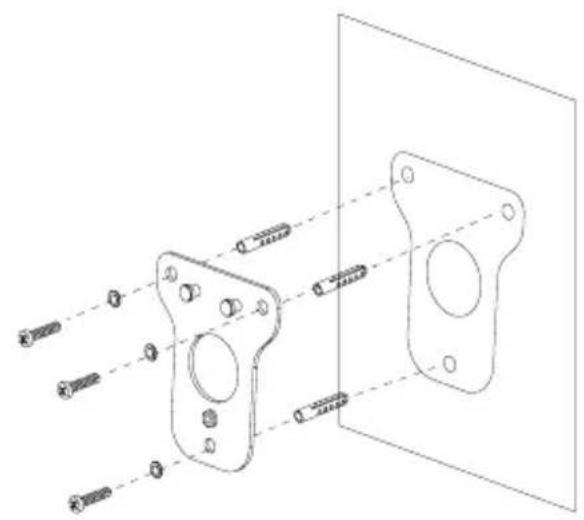

Установка SD-карты Снимите заднюю панель камеры, повернув ее против часовой стрелки. Установите microSD-карту в слот для карты контактами вниз, затем установите заднюю панель камеры. Убедитесь, что элементы, защищающие камеру, надежно зафиксированы. Инструкции по установке За подробной информацией относительно установки и монтажа камеры, пожалуйста, обратитесь к руководству пользователя.D-Link DCS-7517 Quick Installation Guide

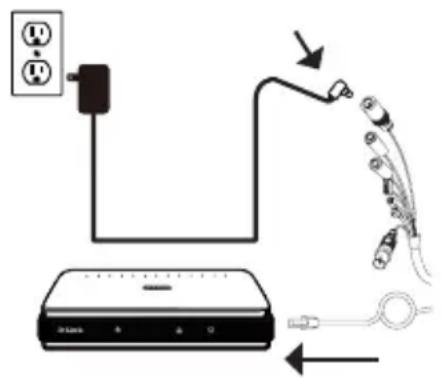

Подключение камеры Основное подключение с помощью адаптера питания 12 В постоянного тока (не входит в комплект поставки) Подключите камеру к коммутатору или маршрутизатору через Ethernet-кабель. Подключите кабель питания от камеры к адаптеру питания, затем подключите адаптер питания к розетке. Подключение с помощью PoE-коммутатора Подключите сетевую камеру к PoE-коммутатору или инжектору с помощью Ethernet-кабеля. Данные и питание будут передаваться по одному

При наличии дополнительного жгута проводов, Вы можете воспользоваться следующим способом подключения:D-Link DCS-7517 Quick Installation Guide

Настройка камеры Вставьте диск с программным обеспечением для DCS-7517 в привод CD-ROM для начала установки. Если на компьютере отключена функция автоматического запуска, или D-Link Launcher не запускается автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: – имя привода CD-ROM, и нажмите Enter. Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Откроется окно Мастера Установки, где будет отображен MAC-адрес и IP-адрес Вашей камеры. Если в сети используется DHCP-сервер, то будет отображен IP-адрес, назначенный этим сервером. Если в сети не используется DHCP-сервер, то отобразится статический IP-адрес камеры по умолчанию: 192.168.0.20. Выберите камеру и нажмите кнопку Wizard для продолжения. Нажмите Setup Wizard (Мастер Установки) и следуйте инструкциям для установки. Введите имя пользователя (Admin ID) и пароль (Password). Имя пользователя по умолчанию – admin, поле для пароля оставьте пустым. Установите галочку, если Вы хотите поменять имя пользователя и пароль камеры, и введите новое имя пользователя и пароль. Нажмите Next (Далее), чтобы перейти на следующую

Выберите DHCP, если хотите, чтобы камера автоматически получала IP-адрес, назначенный DHCP-сервером. Выберите Static IP (Статический IP-адрес), если хотите, чтобы камера использовала постоянный IP-адрес. Нажмите Next (Далее), чтобы перейти на следующую страницу.D-Link DCS-7517 Quick Installation Guide

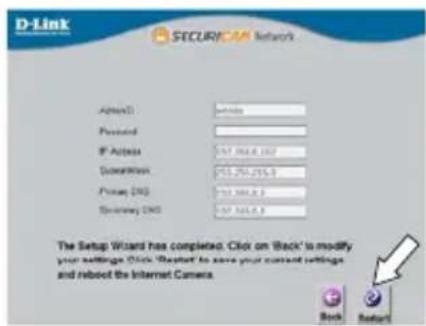

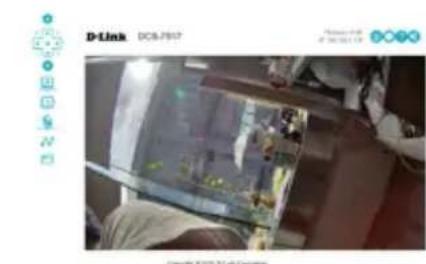

Просмотр изображения камеры через Web браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к настройкам сети. Мастер установки автоматически откроет Web-браузер по IP-адресу камеры. Проверьте настройки и нажмите Restart (Перезапустить). В данном разделе доступен просмотр видео с камеры в реальном времени. Для получения дополнительной информации о настройке камеры обратитесь к руководству пользователя, доступному на Web-сайте D-Link. Дополнительная информация Дополнительная помощь и информация об устройстве доступна на Web-сайте http://www.dlink.com. Информация о гарантии Информация о гарантии для Вашего региона доступна на Web-сайте http://warranty.dlink.com. При первом подключении камеры необходимо задать пароль для учетной записи администратора. Введите пароль, затем нажмите Save (Сохранить).D-Link DCS-7517 Quick Installation Guide

Технические характеристики Технические характеристики Аппаратное обеспечение Интерфейсы • Порт 10/100 Base-TX с поддержкой РоЕ

• Слот для карты microSD

• Аудио вход/выход Индикаторы • Питания/состояния Корпус • Всепогодный корпус (стандарт IP68) • Кронштейн для кабелей Параметры камеры

• 1/2,9-дюймовый двухмегапиксельный CMOS-сенсор с технологией прогрессивного сканирования

• Моторизированный вариофокальный объектив с фокусным расстоянием 2,8 ~ 12 мм

• Минимальное расстояние до объекта: 500 мм (ширина 3 мм)

• Углы обзора (16:9): - 75°~24° (по горизонтали) - 55°~18° (по вертикали) - 96°~30° (по диагонали)

• 10-кратное цифровое увеличение

• Минимальное освещение: - Цветной режим: 0,01 люкс / F1.4 - Черно-белый режим: 0,008 люкс / F1.4 - Черно-белый режим с инфракрасной подсветкой: 0 люкс / F1.4

• Расстояние инфракрасной подсветки: 30 м

• Встроенный ICR-фильтр Характеристики изображения

• Настройка качества и размера изображения, скорости передачи кадров и скорости передачи данных

• Метки времени и вставки текста

• Настраиваемые окна для обнаружения

• Настраиваемые зоны приватных масок

• Настройка скорости затвора, яркости, насыщенности цвета, контраста, резкости, увеличения, фокуса и апертуры Сжатие видео • Сжатие видео в формате H.265/H.264/MJPEG

• H.265/H.264 multicast-вещание

• Сжатие в формате JPEG для стоп-кадров Разрешение видео • 16:9 – 1920 x 1080, 1280 x 720, 960 x 560, 640 x 360, 320 x 176 до 30 кадров/с

Сетевые протоколы • IPv6

• Фильтрация IP-адресов

• Соответствие ONVIF Безопасность • Защита учетной записи администратора и группы пользователей

• Аутентификация по паролю

Управление событиями • Обнаружение движения

• Уведомление о событии и загрузка стоп-кадров/видеоклипов на электронную почту или FTP-сервер

• Поддержка нескольких серверов SMTP и FTP

• Несколько уведомлений о событии

• Несколько способов записи для создания резервных копий Удаленное управление • Создание стоп-кадров/видеоклипов и сохранение на локальный жесткий диск

• Интерфейс настройки, доступный через Web-браузер Дополнительное ПО D-ViewCam

• Удаленное управление/контроль: до 32

• Просмотр изображений на одном экране: до 32 камер

• Поддержка всех функций управления, доступных через Web-интерфейс

• Опции записи по срабатыванию датчика, по расписанию или вручную Системные требования Системные требования

• Web-браузер: Internet Explorer, Firefox или, Safari (Mac OS) Системные требования

• Web-браузер: Internet Explorer 7 или выше

• Протокол: Стандартный TCP/IP Физические параметры Вес • 1,54 кг с кронштейном и солнцезащитным козырьком Размеры (Д х Ш х В) • 312,37 х 100 х 243,75 мм (с кронштейном)

• 222,1 х 98,33 х 86,7 мм (без кронштейна) Условия эксплуатации

• Внешний адаптер питания: Вход: от 100 до 240 В переменного тока, 50/60 Гц Выход: 12 В, 1,5 А

• Питание по кабелю Ethernet (PoE) 802.3af (Класс 3) Потребляемая

• Хранения: от -20 до 70 °С

• При эксплуатации: от 20% до 80% (без конденсата)

• При хранении: от 5% до 95% (без конденсата)

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Москва, Графский переулок, 14 Тел. : +7 (495) 744-00-99 E-mail: mail@dlink.ru

Правила и условия безопасной эксплуатации Перед установкой и подключением устройства ознакомьтесь с кратким руководством по установке. Убедитесь, что устройство, адаптер питания* и кабели не имеют механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке. Не устанавливайте устройство в зонах с влажностью и уровнем загрязнения воздуха свыше 80%; а также в области повышенного испарения и парообразования или усиленной вибрации. Не используйте устройство с поврежденным корпусом. Температура окружающей среды в непосредственной близости от устройства и внутри его корпуса должна соответствовать указанной в технических характеристиках устройства. Во избежание повреждения матрицы не направляйте объектив видеокамеры на очень яркие объекты и солнце. Не включайте адаптер питания*, если его корпус или кабель повреждены. Подключайте адаптер питания* только к исправным розеткам с параметрами, указанными на адаптере питания*. Не вскрывайте корпус устройства! Перед очисткой камеры от загрязнений и пыли отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные очистители или магнитные/ статические устройства для очистки. Избегайте попадания влаги в устройство и адаптер питания*. Срок службы устройства – 2 года. Гарантийный период исчисляется с момента приобретения устройства у официального дилера на территории России и стран СНГ и составляет один

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке с техническими данными. Год: 9 - 2009, A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

• Комплект поставки может отличаться в зависимости от региона.D-Link DCS-7517 Quick Installation Guide
