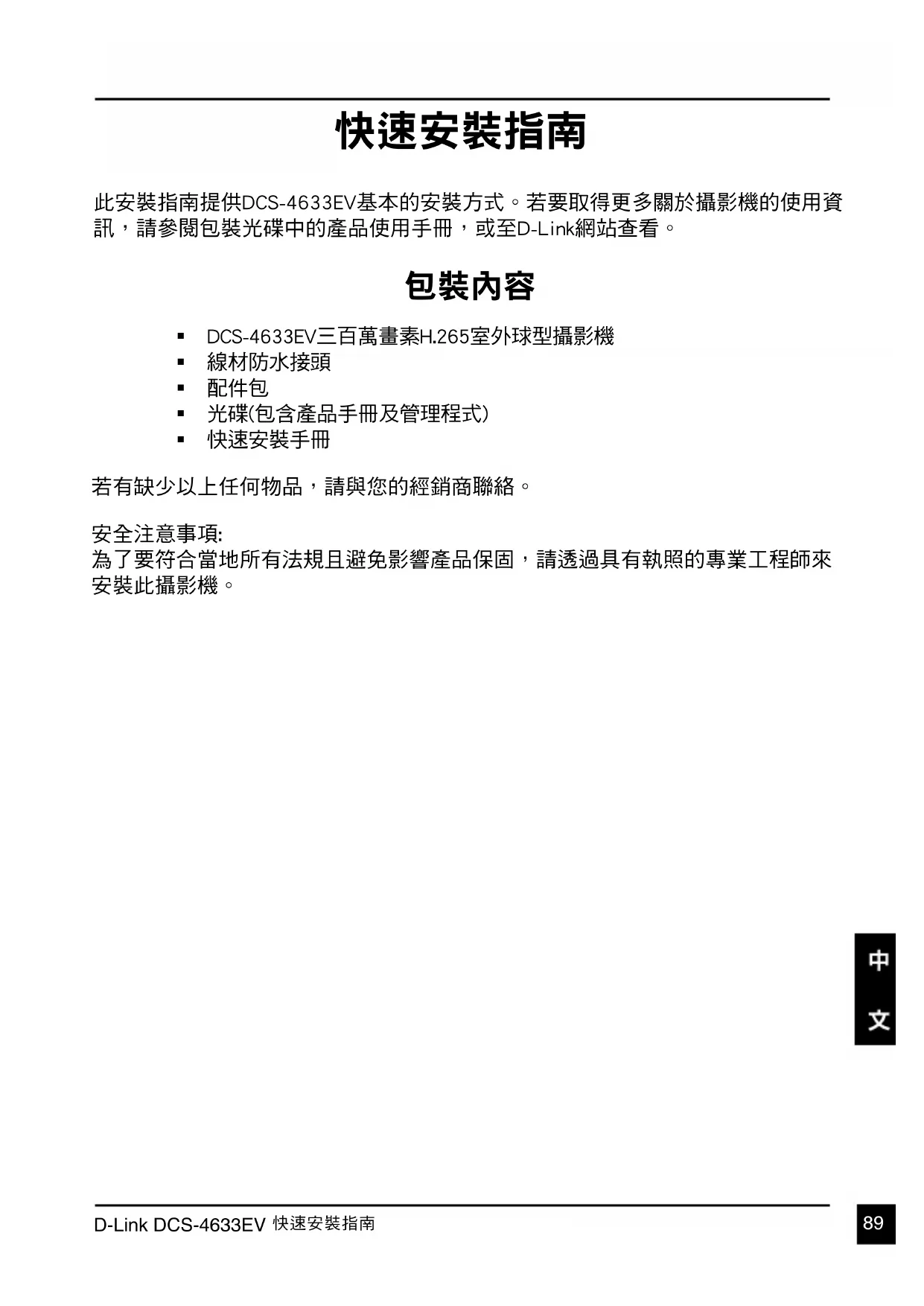

此安裝指南提供DCS-4633EV基本的安裝方式。若要取得更多關於攝影機的使用資 訊，請參閱包裝光碟中的產品使用手冊，或至D-Link網站查看。

DCS-4633EV三百萬畫素H.265室外球型攝影機

若有缺少以上任何物品，請與您的經銷商聯絡。

為了要符合當地所有法規且避免影響產品保固，請透過具有執照的專業工程師來

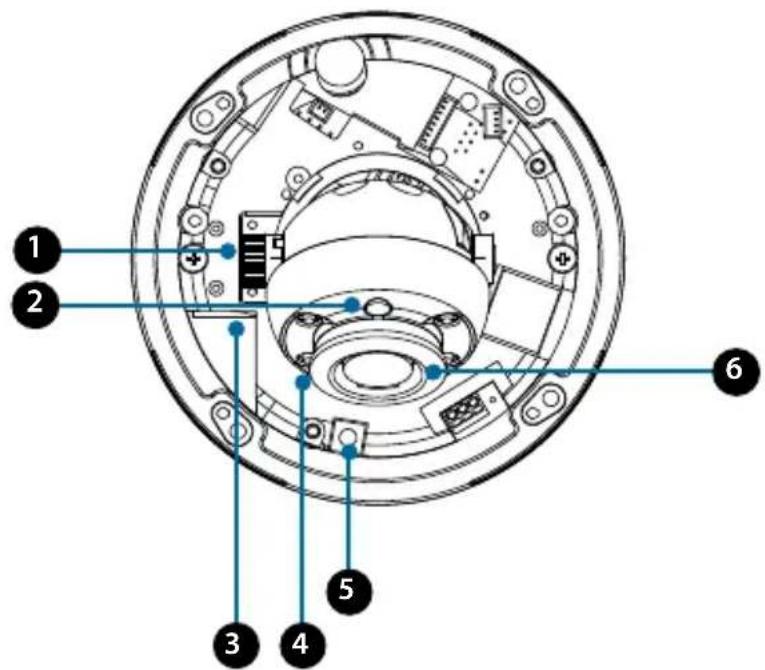

防護罩上的四顆螺絲可用包裝內附的扳手取下。

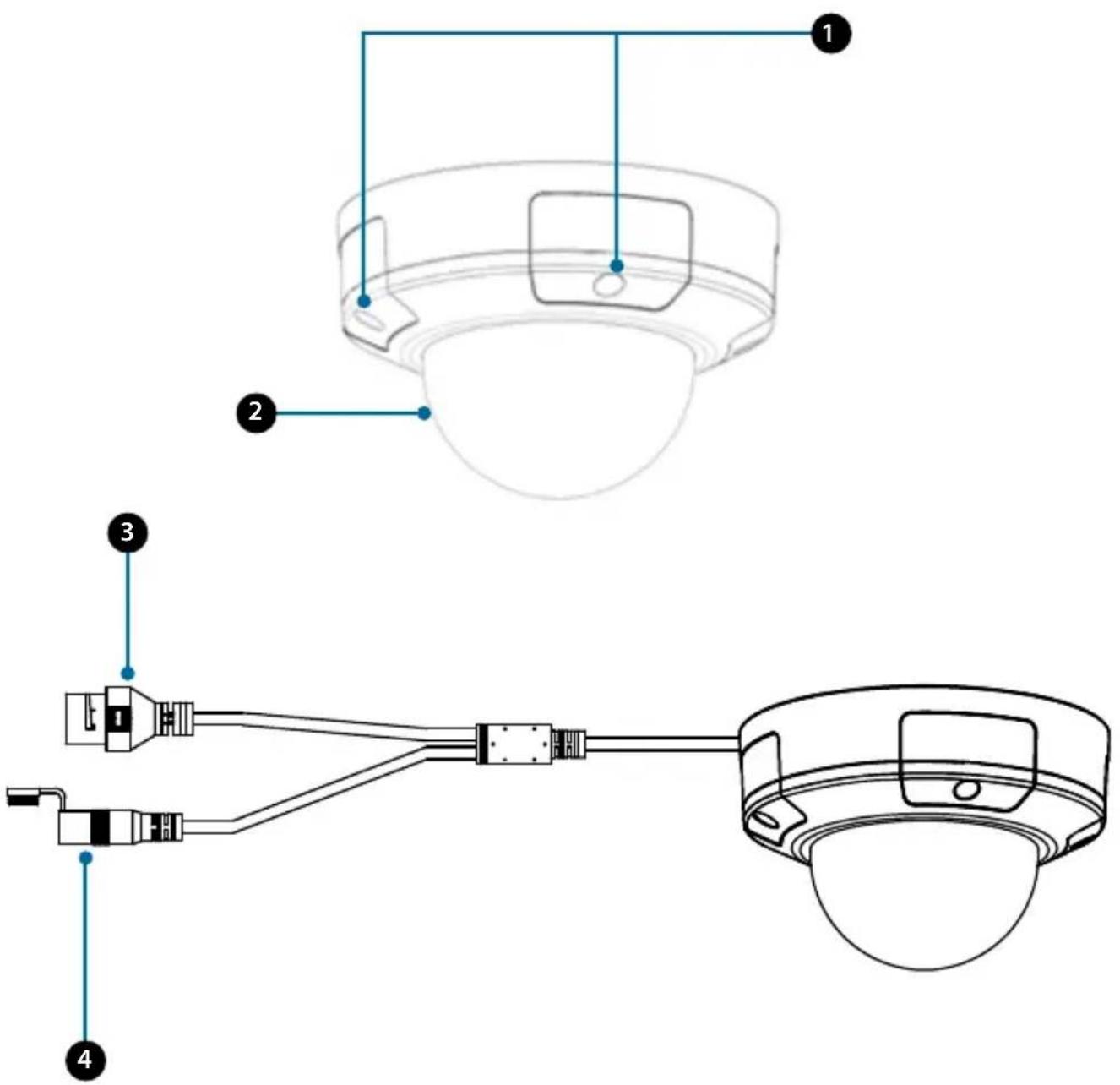

可連接RJ-45乙太網路線，也可以使用PoE方式來供電給攝影

可選擇性連接12V/1.5A的電源供應器(未附在包裝內)。

可偵測光源等級並自動切換白天和夜晚模式。

microSD卡插槽 插入microSD卡可儲存快照和影片。

IR指示燈 可在低光源的環境下提供照明。

Reset孔 使用拉直的迴紋針插入reset孔約10秒可將攝影機設 定清空並回復至原廠預設值。

請將包裝內附的光碟放入您電腦的光碟機來開始安裝程序。若您電腦的「自動執行」功 能已停用，或是D-Link程式未自動執行，請點選電腦左下方的Windows圖示，並在搜尋欄 位中輸入「D:\autorun.exe」(「D:」代表您光碟機的磁碟代號)再按下Enter。 備註:您也可以至D-Link網站下載此型號的設定精靈。 請點選剛才在Windows開始清單中建立的D-Link Setup Wizard SE圖示(開始 > D-Link > Setup Wizard SE)。 設定精靈將會顯示您攝影機的MAC位址和IP位址，若您的 網路中有DHCP伺服器，則會顯示有效的IP位址。若您的 網路中沒有DHCP伺服器，則會顯示攝影機的預設IP位址

請選擇您的攝影機後點選「Wizard」按鈕來繼續設定。 請點選「Setup Wizard」並依照畫面中的指示來操作。 請輸入管理者名稱和密碼。第一次登入時，預設的管理者 名稱為「amdin」無密碼(空白)。 若您想要更改管理者名稱和密碼，請勾選核取方塊後，再 輸入新的管理者名稱和密碼。 請點選「Next」來繼續。 若您要設定攝影機自動由DHCP伺服器(路由器)取得IP位址 時請選擇「DHCP」。 若您要設定攝影機為固定IP位址時請選擇「Static IP」。 請點選「Next」來繼續。 D-Link DCS-4633EV 快速安裝指南D-Link DCS-4633EV Quick Installation Guide

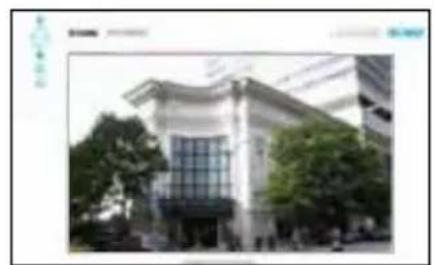

透過網頁瀏覽器觀看即時影像 請點選剛才在Windows開始清單中建立的D-Link Setup Wizard SE圖示(開始 > D-Link > Setup Wizard SE)。 請選擇攝影機並點選「Link」來存取設定網頁。 設定精靈將會自動開啟網址為攝影機IP位址的設定網頁。 此頁面會顯示攝影機的即時影像，您可以快速選擇螢幕模 式、影像設定檔、觀看及管理攝影機。 若需要更多關於網頁設定的資訊，請參閱包裝光碟中的產品 使用手冊，或至D-Link網站查看。 請查看並確認您的設定皆正確後點選「Restart」。 在您第一次連線到攝影機時，需要輸入管理者帳戶的密碼， 輸入完成後按下「Save」。

在密碼欄位中輸入在之前設定時所建立的密碼，之後點選 「Login」來繼續。 快速安裝指南D-Link DCS-4633EV Quick Installation Guide

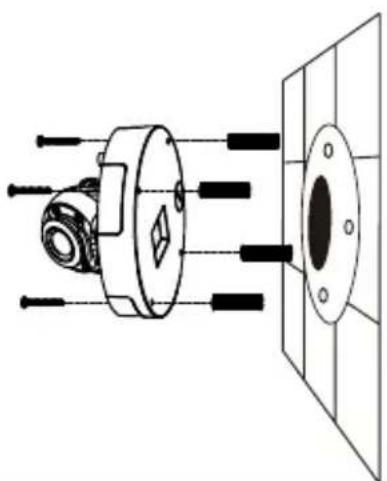

建議您先完成設定並確認可正常使用攝影機後再進行壁掛安裝。 請將壁掛標記貼紙貼在您要安裝的位置。 請用6mm的鑽頭鑽三個約25mm深的洞，再放入壁虎以支撐

若您要將攝影機線材穿過牆壁，請在標記貼紙中心鑽洞並穿

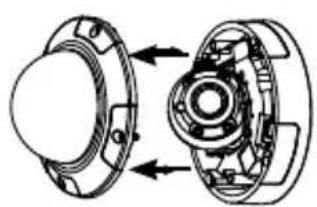

請用包裝內附的扳手將攝影機頂端的四顆螺絲轉鬆，再取下

請用包裝內附的螺絲將攝影機鎖在牆壁上。 若您要將線材從側面拉出，請將線材穿過底座的線槽。 D-Link DCS-4633EV 快速安裝指南D-Link DCS-4633EV Quick Installation Guide

請連接電源線及乙太網路線，若您要使用PoE連線，則僅需

請將鏡頭旁的調整螺絲轉鬆，調整鏡頭至您想要的角度後再 將螺絲轉緊。攝影機可調整的傾斜角度為30°到90°。 您也可以在-120°到120°範圍內以順時針或逆時針方向旋

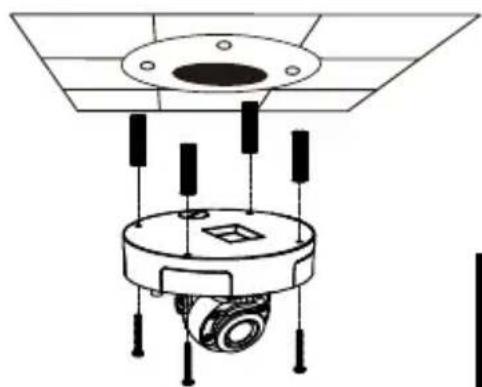

在您調整完攝影機角度後，請將內罩放回原來的位置。 注意!鏡頭有移動角度的限制，若您調整至某一個角度時即 無法再移動，請勿繼續轉動以造成鏡頭損壞。 請將防護罩鎖回攝影機。 若您要將攝影機安裝在天花板，請用一字螺絲起子將底座的 塑膠孔蓋取下，再將線材穿過底部。 請用包裝內附的螺絲將攝影機鎖在天花板上。 快速安裝指南D-Link DCS-4633EV Quick Installation Guide

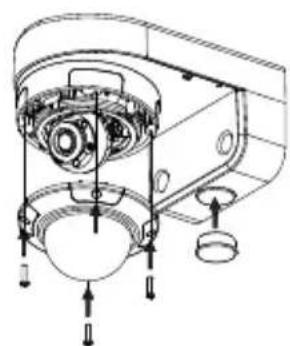

使用DCS-37-1壁掛安裝(選配) 請用包裝內附的螺絲將DCS-37-1鎖在牆壁上。 請將DCS-37-1的壁掛標記貼紙貼在您要安裝的位置，再用6mm的 鑽頭鑽兩個約25mm深的洞，再放入壁虎以支撐螺絲。若您要將攝 影機線材穿過牆壁，您需要再另外鑽一個洞讓線材通過。 備註:此處對應的圖片可能與您的產品不同，但是基本的安裝程序

請將攝影機接頭穿過DCS-37-1背面或底部的線槽，再用包裝 內附的螺絲對準標示為B的孔位來將壁掛背板鎖上。 請將攝影機的防護罩取下。 請用包裝內附的螺絲將攝影機鎖在DCS-37-1上，再將傾角鎖 定螺絲轉鬆來調整或轉動攝影機至您要的角度。 請將防護罩鎖回攝影機。 若您要將攝影機線材穿過牆壁，請用橡膠墊封住底部的線槽。 D-Link DCS-4633EV 快速安裝指南D-Link DCS-4633EV Quick Installation Guide

使用DCS-37-2壁掛安裝(選配) 請用包裝內附的螺絲將DCS-37-2鎖在牆壁上。 請將DCS-37-2的壁掛標記貼紙貼在您要安裝的位置，再用6mm的鑽 頭鑽三個約25mm深的洞，再放入壁虎以支撐螺絲。若您要將攝影 機線材穿過牆壁，您需要再另外鑽一個洞讓線材通過。 備註:此處對應的圖片可能與您的產品不同，但是基本的安裝程序

請將攝影機接頭穿過DCS-37-2背面或側邊的線槽，再用包裝 內附的螺絲對準標示為B的孔位來將壁掛背板鎖上。 請將攝影機的防護罩取下。 請用包裝內附的螺絲將攝影機鎖在DCS-37-2上，再將傾角鎖 定螺絲轉鬆來調整或轉動攝影機至您要的角度。 請將防護罩鎖回攝影機。 若您要將攝影機線材穿過天花板，請用橡膠墊封住側邊的線槽。 快速安裝指南D-Link DCS-4633EV Quick Installation Guide

使用DCS-37-3壁掛安裝(選配) 請用包裝內附的螺絲將DCS-37-3鎖在天花板上。 請將DCS-37-3的壁掛標記貼紙貼在您要安裝的位置，再用6mm 的鑽頭鑽三個約25mm深的洞，再放入壁虎以支撐螺絲。若您 要將攝影機線材穿過天花板，您需要再另外鑽一個洞讓線材通

備註:此處對應的圖片可能與您的產品不同，但是基本的安裝程

請將攝影機的防護罩取下。 請將攝影機接頭穿過DCS-37-3底部的線槽，再用包裝內附的 螺絲對準標示為D的孔位來將攝影機鎖上。 請將攝影機的防護罩取下，將傾角鎖定螺絲轉鬆來調整或轉 動攝影機至您要的角度，再將防護罩鎖回攝影機。 請確認橡膠墊已封住側邊的線槽。 D-Link DCS-4633EV 快速安裝指南D-Link DCS-4633EV Quick Installation Guide

請依照以下說明來執行防水安裝，此安裝程序需要圓的乙太網路線、壓線鉗和RJ-45接頭。

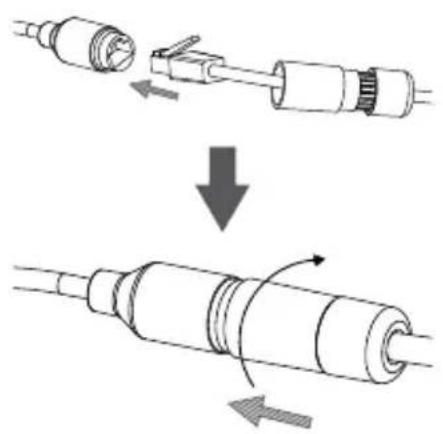

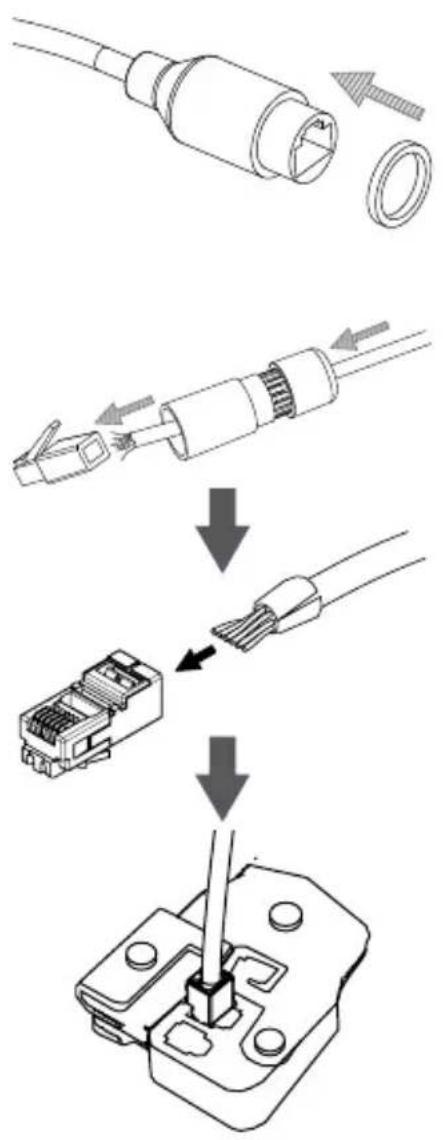

請依圖示將墊圈套入網路線接頭。 請將RJ-45接頭接至乙太網路接頭，再將防水接頭以順時針方 向轉半圈方式來轉進乙太網路接頭。 請依圖示將網路線穿過防水接頭。 請用壓線鉗將RJ-45接頭安裝在網路線末端。

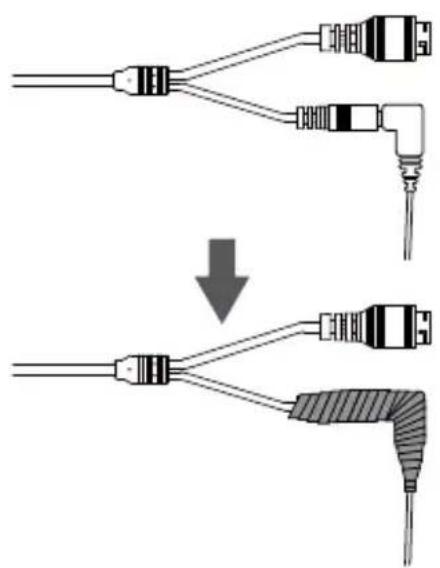

若您要使用PoE方式來供電給攝影機，請用內附的橡膠接頭

若您要使用電源供應器(未附在包裝內)來供電給攝影機，請 用防水膠布重疊纏繞在接頭周圍。 請將防水接頭後端以順時針方向轉緊。

更多關於產品及安裝資訊請至http://www.dlink.com網站查詢。

請至http://warranty.dlink.com/網站來查詢您所在地區的保固資訊。 D-Link DCS-4633EV 快速安裝指南D-Link DCS-4633EV Quick Installation Guide
