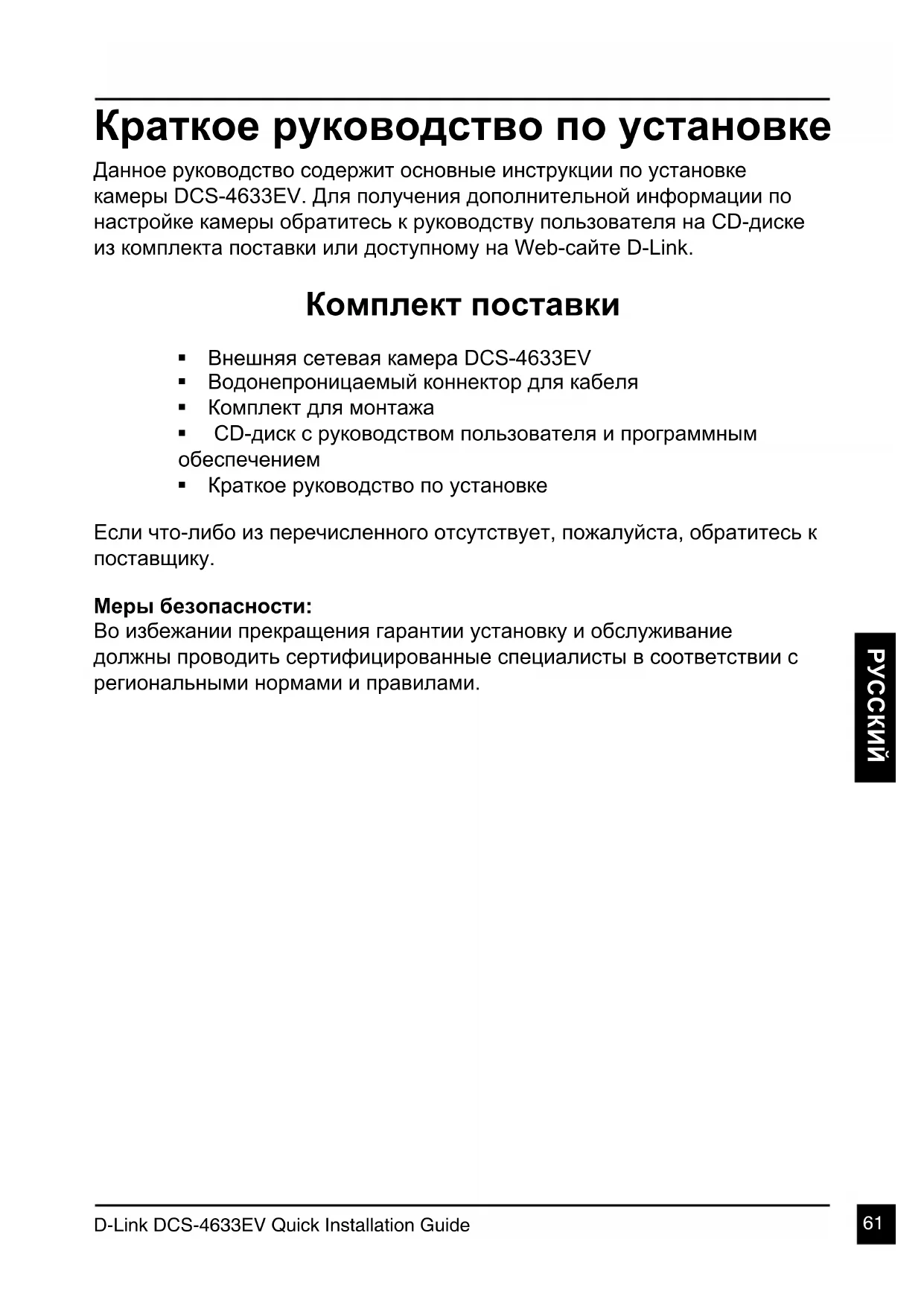

Краткое руководство по установке Данное руководство содержит основные инструкции по установке камеры DCS-4633EV. Для получения дополнительной информации по настройке камеры обратитесь к руководству пользователя на CD-диске из комплекта поставки или доступному на Web-сайте D-Link. Комплект поставки Внешняя сетевая камера DCS-4633EV Водонепроницаемый коннектор для кабеля Комплект для монтажа CD-диск с руководством пользователя и программным обеспечением Краткое руководство по установке Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику. Меры безопасности: Во избежании прекращения гарантии установку и обслуживание должны проводить сертифицированные специалисты в соответствии с региональными нормами и правилами.D-Link DCS-4633EV Quick Installation Guide

Обзор аппаратной части 1 Винты 4 винта можно открутить с помощью ключа из комплекта

Защищает объектив камеры 3 Порт Ethernet Разъем RJ-45 для подключения Ethernet-кабеля, а также для подачи питания с помощью технологии Power over Ethernet (PoE)

Разъем для подключения адаптера питания 12 В/1,5 А (адаптер не входит в комплект поставки)

Винт регулировки наклона объектива Позволяет отрегулировать угол наклона объектива камеры

Используется для определения условий

Слот для карты microSD Позволяет записывать видео и снапшоты на карту microSD

Используется для работы камеры при низком уровне освещения 5 Кнопка Reset Нажмите и удерживайте кнопку в течение 10 секунд для сброса настроек камеры 6 Объектив камеры Используется для формирования изображения Обзор аппаратной части

Настройка камеры Вставьте CD-диск с программным обеспечением в привод CD-ROM для начала установки. Если на компьютере отключена функция автоматического запуска, или запуск не произошел автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: – имя привода CD-ROM, и нажмите Enter. Внимание: скачать Мастер Установки также можно на сайте D-Link в разделе Загрузки на странице устройства. Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Откроется окно Мастера Установки, где будет отображен MAC-адрес и IP-адрес вашей камеры. Если в сети используется DHCP-сервер, то будет отображен IP-адрес, назначенный этим сервером. Если в сети не используется DHCP-сервер, то отобразится статический IP-адрес камеры по умолчанию: 192.168.0.20. Выберите камеру и нажмите кнопку Wizard для продолжения. Нажмите Setup Wizard (Мастер Установки) и следуйте инструкциям для установки. Введите имя пользователя (Admin ID) и пароль (Password). Имя пользователя по умолчанию – admin, поле для пароля оставьте пустым. Установите галочку, если хотите поменять имя пользователя и пароль камеры, и введите новое имя пользователя и пароль. Нажмите Next (Далее), чтобы перейти на следующую

Выберите DHCP, если хотите, чтобы камера автоматически получала IP-адрес, назначенный DHCP-сервером. Выберите Static IP (статический IP-адрес), если хотите, чтобы камера использовала постоянный IP-адрес. Нажмите Next (Далее), чтобы перейти на следующую страницу.D-Link DCS-4633EV Quick Installation Guide

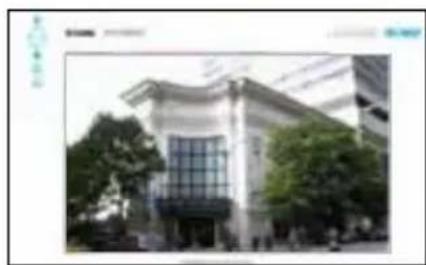

Просмотр изображения камеры через Web-браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к Web-настройкам. Мастер установки автоматически откроет Web-браузер и страницу камеры. В данном разделе доступен просмотр видео с камеры в реальном времени. Для получения дополнительной информации о настройке камеры обратитесь к руководству пользователя, доступному на CD-диске и Web-сайте D-Link. Проверьте настройки и нажмите Restart (Перезапустить). При первом подключении к камере вам необходимо задать пароль для учетной записи администратора. Введите пароль и нажмите Save (Сохранить).

В поле Password (Пароль) введите тот же пароль, который был задан во время установки, и нажмите Login (Войти).D-Link DCS-4633EV Quick Installation Guide

Монтаж камеры Настоятельно рекомендуется выполнить настройку и тестирование камеры до ее

Прикрепите направляющий стикер на место, где планируется установить камеру. Просверлите отверстия глубиной приблизительно 25 мм сверлом диаметром 6 мм. Затем вставьте в отверстия

Если требуется проложить кабели для камеры в стене, просверлите отверстие в центре и протяните кабели через это отверстие. С помощью входящего в комплект поставки ключа ослабьте 4 винта на верхней части корпуса камеры и снимите защитную крышку. Установите камеру на стену с помощью входящих в комплект поставки винтов. Если для камеры требуется проложить кабели с внешней стороны, протяните их через канал в основании камеры.D-Link DCS-4633EV Quick Installation Guide

Подключите кабели питания и Ethernet. При использовании технологии PoE подключите только Ethernet-кабель. Ослабьте регулировочный винт, находящийся сбоку объектива камеры, настройте требуемый угол по вертикали и затяните винт. Камера поддерживает угол наклона от 30° до 90°. Также возможна настройка угла по горизонтали от -120° до 120°. Отрегулировать угол можно с помощью поворота объектива по часовой и против часовой стрелки. Внимание: диапазон перемещения объектива камеры ограничен; если она остановится во время выполнения регулировки, не пытайтесь поворачивать или наклонять камеру дальше в этом направлении. Установите и закрепите защитную крышку. При монтаже камеры на потолке используйте отвертку для извлечения защитной пластиковой накладки в основании камеры, затем протяните кабели через

Используйте винты из комплекта поставки, чтобы закрепить камеру на потолке.D-Link DCS-4633EV Quick Installation Guide

Монтаж с помощью кронштейна DCS-37-1 (опционально) Используя входящие в комплект поставки винты, прикрепите DCS-37-1 к стене. Прикрепите направляющий стикер на место, где планируется установить кронштейн. Затем просверлите отверстия глубиной 25 мм сверлом диаметром 6 мм и вставьте в отверстия анкеры. Если требуется проложить кабели в стене, просверлите отверстие для канала, в котором они будут располагаться. Внимание: внешний вид устройства может отличаться от изображенного на иллюстрациях, но процедура монтажа остается прежней. Протяните кабели с разъемами через нижний или боковой кабельный канал на DCS-37-1. Используя винты, закрепите монтажную плату к отверстиям, отмеченным знаком B, на DCS-37-1. Снимите защитную крышку камеры. Используя винты из комплекта поставки, прикрепите камеру к DCS-37-1, затем отрегулируйте положение

Установите защитную крышку камеры. Убедитесь, что резиновая заглушка находится в нижнем кабельном канале, если кабели камеры проходят через стену.D-Link DCS-4633EV Quick Installation Guide

Монтаж с помощью кронштейна DCS-37-2 (опционально) Используя монтажные отверстия на внутренней части кронштейна и входящие в комплект поставки винты, прикрепите DCS-37-2 к потолку. Прикрепите направляющий стикер на место, где планируется установить кронштейн. Затем просверлите отверстия глубиной 25 мм сверлом диаметром 6 мм и вставьте в отверстия анкеры. Если требуется проложить кабели в потолке, просверлите отверстие для канала, в котором они будут располагаться. Внимание: внешний вид устройства может отличаться от изображенного на иллюстрациях, но процедура монтажа остается прежней. Протяните кабели с разъемами через нижний или боковой кабельный канал на DCS-37-2. Используя винты, закрепите монтажную плату к отверстиям, отмеченным знаком B, на DCS-37-2. Снимите защитную крышку камеры. Используя винты из комплекта поставки, прикрепите камеру к DCS-37-2, затем отрегулируйте положение

Установите защитную крышку камеры. Убедитесь, что резиновая заглушка находится в боковом кабельном канале, если кабели камеры проходят через потолок.D-Link DCS-4633EV Quick Installation Guide

Монтаж с помощью кронштейна DCS-37-3 (опционально) Используя монтажные отверстия на внутренней части кронштейна и входящие в комплект поставки винты, прикрепите DCS-37-3 к потолку или стене. Прикрепите направляющий стикер на место, где планируется установить кронштейн. Затем просверлите отверстия глубиной 25 мм сверлом диаметром 6 мм и вставьте в отверстия анкеры. Если требуется проложить кабели в стене или потолке, просверлите отверстие для канала, в котором они будут располагаться. Внимание: внешний вид устройства может отличаться от изображенного на иллюстрациях, но процедура монтажа остается прежней. Снимите защитную крышку камеры. Протяните кабели с разъемами через центральный кабельный канал на DCS-37-3. Используйте входящие в комплект поставки винты для крепления камеры к отверстиям, отмеченным D, на DCS-37-3. Отрегулируйте положение объектива, после чего установите защитную крышку. Закрепите защитную крышку при помощи винтов. Убедитесь, что резиновая заглушка находится в боковом кабельном канале.D-Link DCS-4633EV Quick Installation Guide

Чтобы обеспечить водонепроницаемость камеры, следуйте приведенным ниже инструкциям. Для этой процедуры потребуются круглый Ethernet-кабель, инструмент для обжима и коннекторы RJ-45. Водонепроницаемость камеры Установите уплотнительную прокладку на разъем RJ-45, как показано на рисунке. Соедините коннектор с разъемом RJ-45. Закрутите водонепроницаемый коннектор, повернув его приблизительно на пол-оборота по часовой стрелке. Протяните Ethernet-кабель через водонепроницаемый коннектор, как показано на рисунке. Вставьте кабель в коннектор RJ-45 и обожмите. Подключите другой конец Ethernet-кабеля к Ethernet-порту камеры.D-Link DCS-4633EV Quick Installation Guide

Если подача питания на камеру осуществляется по технологии PoE, используйте входящую в комплект поставки резиновую заглушку для разъема питания. Если подача питания на камеру осуществляется с помощью адаптера питания (не входит в комплект поставки), используйте специальную ленту для герметизации с целью предотвращения попадания влаги на соединение. Поверните нижнюю часть водонепроницаемого коннектора по часовой стрелке для обеспечения герметичности Ethernet-кабеля. Дополнительная информация Дополнительная помощь и информация об устройстве доступна на Web-сайте http://www.dlink.ru. Информация о гарантии Информация о гарантии для вашего региона доступна на Web-сайте http://warranty.dlink.com.D-Link DCS-4633EV Quick Installation Guide

Правила и условия безопасной эксплуатации Перед установкой и подключением устройства ознакомьтесь с кратким руководством по установке. Убедитесь, что устройство и кабели не имеют механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке. Не устанавливайте устройство в зонах с влажностью и уровнем загрязнения воздуха свыше 80%; а также в области повышенного испарения и парообразования или усиленной вибрации. Не используйте устройство с поврежденным корпусом. Температура окружающей среды в непосредственной близости от устройства и внутри его корпуса должна соответствовать указанной в технических характеристиках устройства. Электропитание должно соответствовать параметрам электропитания, указанным в технических характеристиках устройства. Во избежание повреждения матрицы не направляйте объектив видеокамеры на очень яркие объекты и солнце. Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные очистители или магнитные/ статические устройства для очистки. Избегайте попадания влаги в устройство. Срок службы устройства – 2 года. Гарантийный период исчисляется c момента приобретения устройства у официального дилера на территории России и стран СНГ и составляет один год. Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке с техническими данными. Год: 9 - 2009, A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.D-Link DCS-4633EV Quick Installation Guide

Технические характеристики Аппаратное обеспечение Интерфейсы • Порт 10/100Base-TX Fast Ethernet

• Поддержка 802.3af PoE (Class 3)

• Слот для карты microSD (SD/SDHC/SDXC) Корпус камеры • Всепогодный корпус (стандарт IP-66) • Антивандальный корпус (стандарт IK-10) Параметры камеры

• 1/2,8-дюймовый трехмегапиксельный CMOS-сенсор с технологией прогрессивного сканирования

• Фокусное расстояние: 2,8 мм

• Углы обзора: - 105° (по горизонтали) - 80° (по вертикали) - 130° (по диагонали)

• У глы регулировки (Немоторизованные): По вертикали: от 30 до 90° По горизонтали: от -120 до 120°

• 10-кратное цифровое увеличение

• Минимальное освещение: 0 люкс с ИК

• Минимальное расстояние до объекта: 0,5 м

• Встроенный ICR-фильтр

• Расстояние инфракрасной подсветки: 20 м Характеристики изображения

• Настройка качества и размера изображения, скорости передачи кадров и скорости передачи данных

• Метки времени и вставки текста

• Настраиваемые окна для обнаружения

• Настраиваемые зоны приватных масок

• Настройка скорости затвора, яркости, насыщенности, контраста, резкости, WDR и 3D-фильтра Сжатие видео • Сжатие видео в формате H.265/H.264/ MJPEG

• H.265/H.264/MJPEG мультикаст вещание

• Сжатие в формате JPEG для стоп-кадров

• Фильтрация IP-адресов

• Соответствие ONVIF Безопасность • Защита учетной записи администратора и группы пользователей

• Аутентификация по паролю

• Обнаружения движения

• Обнаружение воздействия на корпус

• Уведомление о событии и загрузка стоп- кадров/видеоклипов через электронную почту или FTP

• Поддержка нескольких серверов HTTP, SMTP и FTP

• Несколько уведомлений о событии

• Несколько способов записи для создания резервных копий

• Создание стоп-кадров/видеоклипов и сохранение на жесткий диск

• Интерфейс настройки, доступный через Web-браузер

программного обеспечения D-ViewCam™

• Удаленное управление/контроль: до 32

• Просмотр изображений на одном экране: до 32 камер

• Поддержка всех функций управления, доступных через Web-интерфейс

• Опции записи по срабатыванию датчика, по расписанию или вручную Системные требования

требования для Web-интерфейса

• Протокол: стандартный TCP/IP Физические характеристики Вес • 365 г ± 5% Условия эксплуатации Питание • Внешний адаптер питания (не входит в комплект поставки): Вход: от 100 до 240 В переменного тока, 50/60 Гц Выход: 12 В постоянного тока, 1,5 A

• Питание по кабелю Ethernet (PoE): 802.3af PoE (Class 3) Потребляемая

• 6 Вт ± 5% Температура • Рабочая: от -30 до 50 °C • Хранения: от -20° до 70° C Влажность • При эксплуатации: от 20% до 80% (без конденсата)

• При хранении: от 5% до 95% (без конденсата) Сертификаты • CE

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме официальных праздничных дней. Звонок бесплатный по всей России. Техническая поддержка D-Link: 8-800-700-5465 Техническая поддержка через Интернет: http://www.dlink.ru e-mail: support@dlink.ru Изготовитель: Д-Линк Корпорейшн, 114, Тайвань, Тайпей, Нэйху Дистрикт, Шинху 3-Роуд, № 289 Уполномоченный представитель, импортер: ООО “Д-Линк Трейд” 390043, г. Рязань, пр. Шабулина, д.16 Тел.: +7 (4912) 503-505
