BEDIENUNGSANLEITUNG DCS4633EV D-LINK

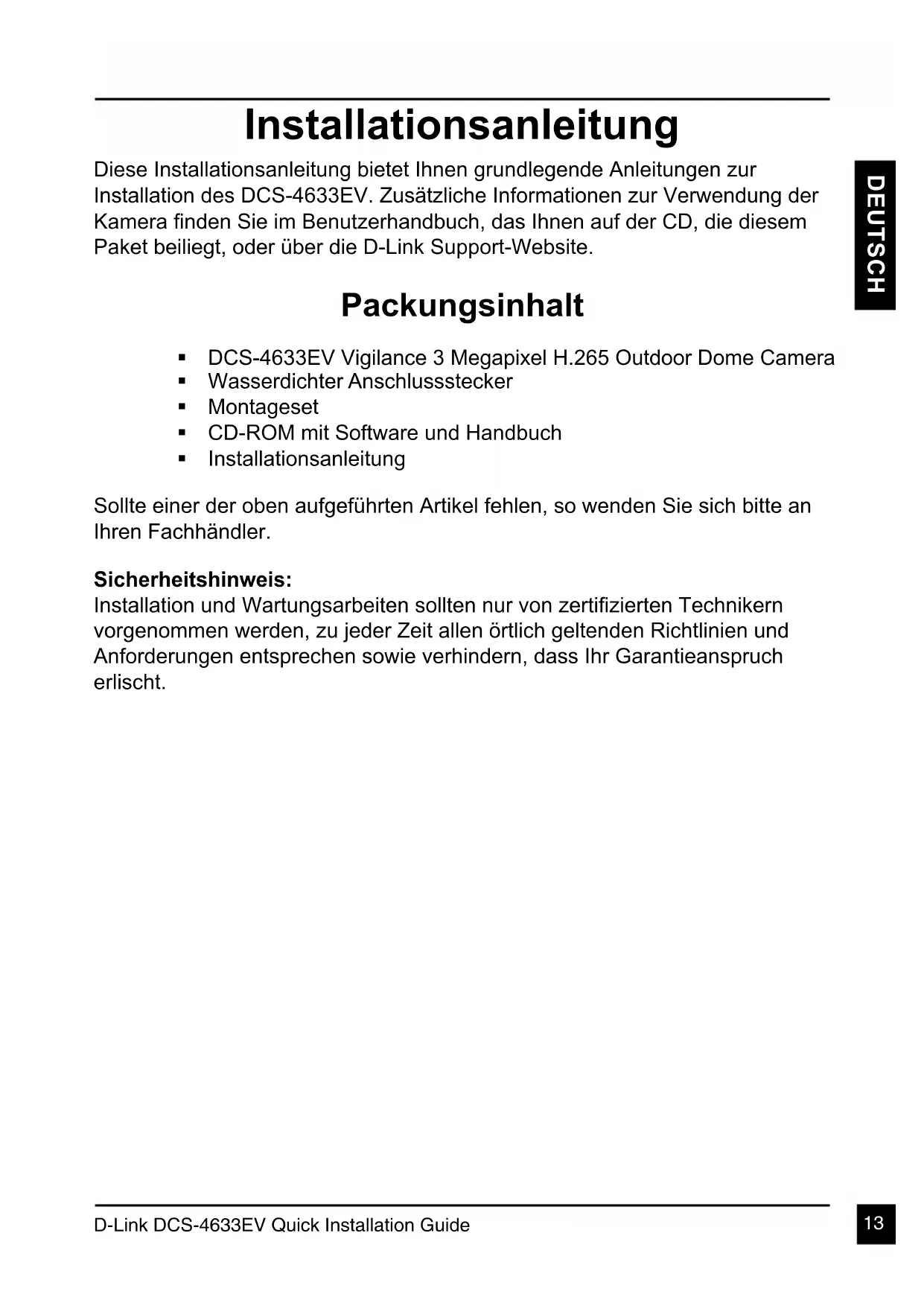

Installationsanleitung
These Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des DCS-4633EV. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die thisem Paket beiliegt, oder über die D-Link Support-Website.
Packungsinhalt
DCS-4633EV Vigilance 3 Megapixel H.265 Outdoor Dome Camera
- Wasserdichter Anschlussstecker
Montageset
- CD-ROM mit Software und Handbuch
Installationsanleitung
Solle einer der oben aufgeführten Antikel fehlen, so wenden Sie sichitte an ihren Fachhändler.
Sicherheitshinweis:
Installation und Wartungsarbeiten sollenn nur von zertifizierten Technikern vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.
Hardware-Überblick

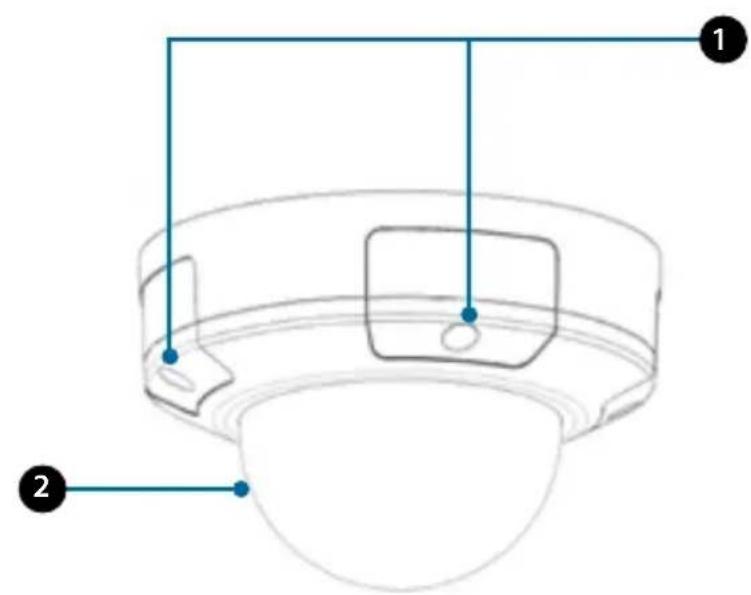

| 1 | Schrauben der Verkleidung | These vier Schrauben setzen sich mit dem beigefugten Schraubendreher entfernen. |
| 2 | Schutzverkleidung | Schützt das Kameraobjektiv vor der Umgebung. |

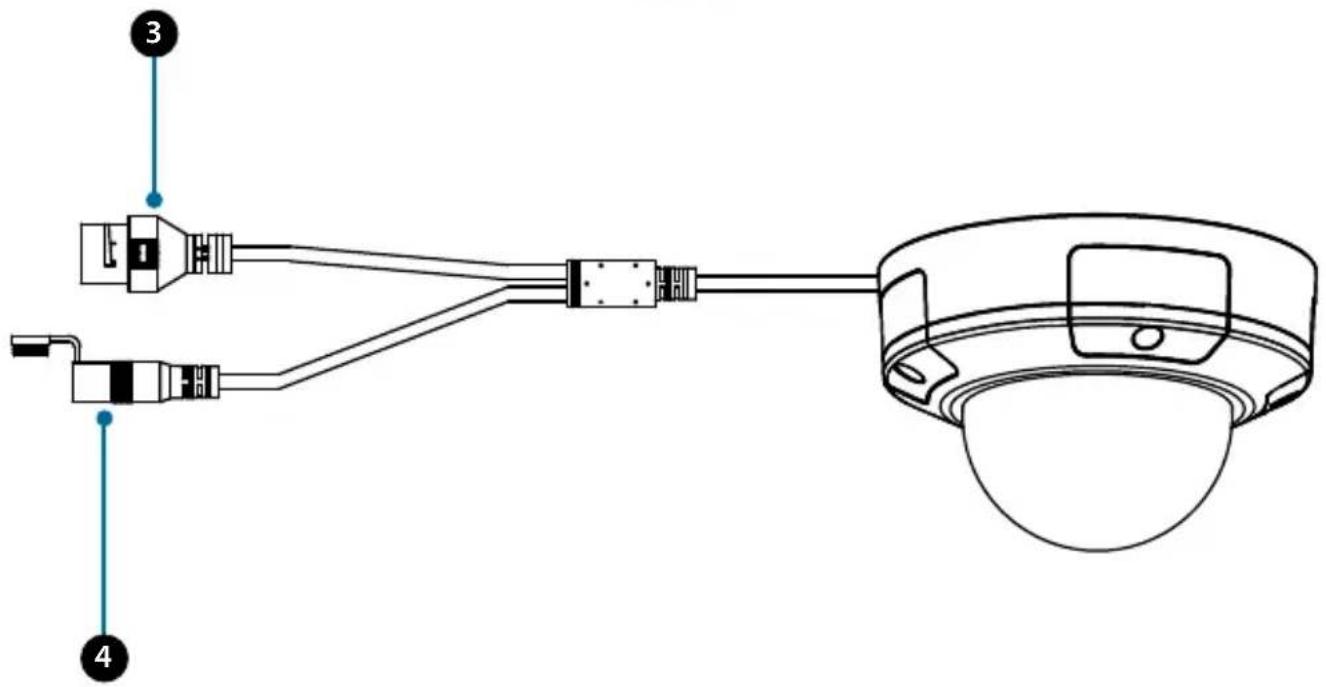

| 3 | Ethernetanschluss | RJ-45-Steckeranschluss für Ethernet, der auch für die Stromzufuhr (Power over Ethernet, PoE) der Kamera verwendet werden kann |
| 4 | Power Port (Netzanschluss) | Zum Anschluss an ein Netzteil (12 V / 1,5 A) (nicht im Lieferumfang enthalten) |

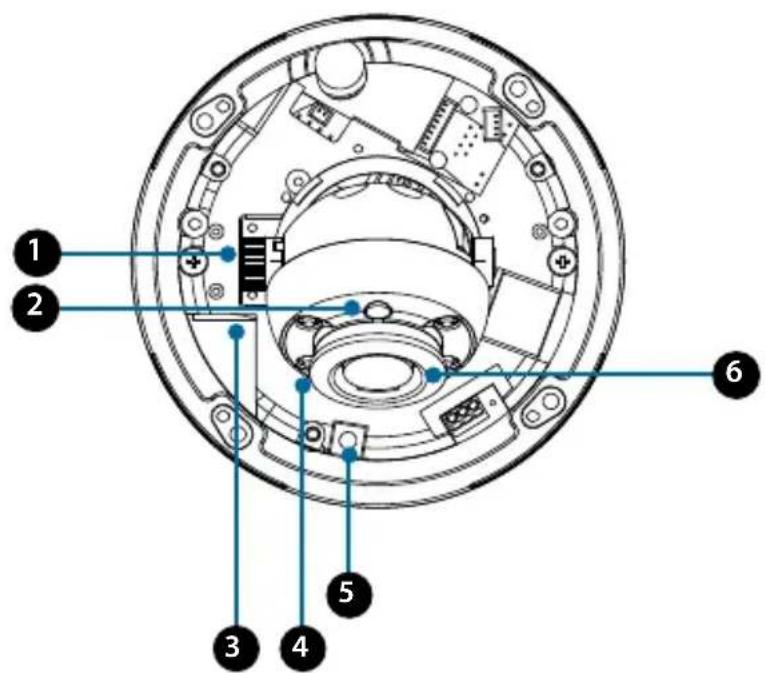

Hardware-Überblick
| 1 | Neigungs-Feststellschraube | Kann gelockert werden, um den Neigungswinkel der Kamera anzupassen. |
| 2 | Lichtsensor | Misst die vorherrschemden Lichtverhältnisse und wechselt entsprechend zwischen Tag- und Nachsichtmodus. |
| 3 | microSD-Karteneinschub | Setzen Sie eine microSD-Karte zum Speichern von Fotos und Videos ein. |
| 4 | IR-LEDs Beleuchtung für | schwach ausgeleuchtete Umgebungen |
| 5 | Rücksetzknopf | Halten Sie diese Taste 10 Sekunde lang gedrückt, um die werkseitigen Stardeinstellungen der Kamera wiederherzustellen. |
| 6 | Kameraobjektiv | Kameraobjektiv zur Aufnahme von Videobildern der Umgebung. |
Konfiguration der Kamera

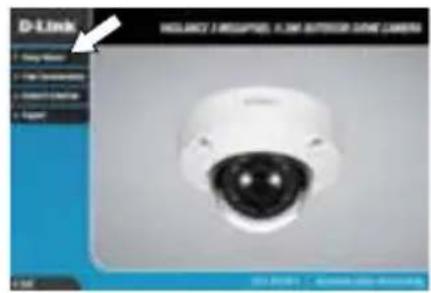

Legen Sie die CD in das CD-ROM-Laufwerk Ihr's Computers ein, um die Installation zu beginnen. Sollte die CD auf Ihr Computer nicht automatisch ausgeführrt werden oder der D-Link Launcher startet nicht automatisch, klichen Sie auf die Windows-Schaltfläche und geben SieD:\autorun.exe ein (wobei D: für den Laufwerkbuchstaben Ihr's CD-ROM-Laufwerks besteht) und drücken Sie Enter (Eingabe).
Hinweis: Sie können auch die D-Link Website aufrufen, um den Setup-Assistenten im Download-Bereich für Ihr Produktmodell herunterzuladen.
Klichen Sie auf Setup Wizard (Setup-Assistenten) und folgen Sie den Anweisungen zu dessen Installation.
Klichen Sie auf das Symbol für den D-Link Setup-Assistenten SE der in Ihrwyn-Startmenü (Start >D-Link Setup Wizard SE) erstellt wurde.
Der Setup-Assistant wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrm Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt. Weist Ihr Netzwerk keinen DHCP-Server auf, wird die standardmäßige statice IP-Adresse 192.168.0.20 der Netzwerkkamera angezeigt.
Wahlen Sie ihre Kamera aus und klichen Sie dann auf Wizard (Assistent), um fortzufahren.
Geben Sie die Administratorkennung und das Kennwort ein. Bei Erstanmeldung ist die standardmäßige Administratorkennung admin. Das Feld Kennwort bleibt leer.
Klichen Sie auf die Kontrollkästchen, wenn Sie die Administratorkennung und das Kennwort für die Kameraändern möchten. Geben Sie die neue Kennung und das Kennwort ein, das Sie verwenden möchten.
Klichen Sie auf Next (Weiter), um fortzufahren.
Wahlen Sie DHCP, wenn Ihrer Kamera automatisch eine IP-Adresse von einem DHCP-Server (wie z. B. einem Router) zugewiesen wird.
Wahlen Sie Static IP (Statische IP-Adresse), wenn Sie die IP-Einstellungen für die Kamera manuell eingeben möchten.
Klicken Sie auf Next (Weiter), um fortzufahren.
Prüfen Sie ihre Einstellungen und klichen Sie dann auf Restart (Neustart).
Anzeige Ihrer Kamera über einen Webbrowser
Klichen Sie auf das Symbol für den D-Link Setup-Assistenten SE der in Ihr dem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde.
Link
Der Einrichtungsassistent öffnet automatisch ihren Webbrowser mit der IP-Adresse der Kamera.
Wenn Sie sich zum ersten Mal mit der Kamera verbinden, werden Sie aufgefordert,e in Kennwort für das Administratorkonto zu halten. Klichen ein nach Eingabe Ihres Kennwortes auf Save.
ODER
Unter Password (Kennwort) geben Sie dasselbe Kennwort ein, das Sie während der Einrichtung erstellt haben, und klichen dann zum Fortfahren auf Login (Anmelden).

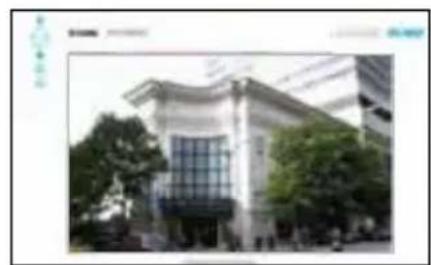

In diesen Abschnitt werden Live-Videoaufnahmen Ihrer Kamera angezeigt. Sie können problemlos ihren Bildschirmmodus und das Videoprofil auswahlen sowie die Kamera anzeigen und bedienen. Weitere Informationen zur Web-Konfiguration finden Sie in dem auf der CD-ROM enthalten den Benutzerhandbuch oder auf der D-Link-Website.
Montageanleitung
Es ist unbedingt ratsam, zuerst die Kamera zu konfigurieren und zu testen, bevor Sie die Montage der Kamera vornehmen.
Platzieren Sie die Klebeschablone für die Montage Dort, wo die Kamera positioniert werden soll.
Bohren Sie etwa 25mm tiefe Locher mithilfe eines 6mm Bohreinsatzes. Stecken Sie dann die Düb in die Locher.
Sollen die Kamerakabel durch die Wand gefuhrt werden, bohren Sie ein Loch in die Wandmitte und führen Sie die Kabel hindurch.

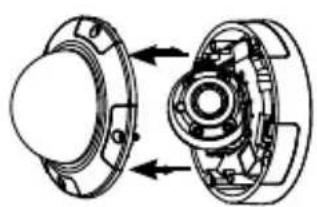

Verwenden Sie den enthaltenen Schraubendreher, um die 4 Schrauben oben aus der Kamera zu offen und haben Sie dann die Kameraabdeckung ab.

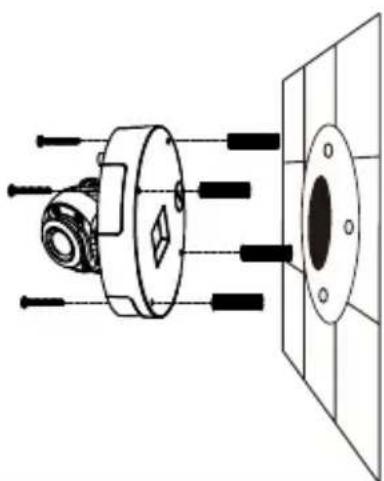

Befestigen Sie die Kamera mithilfe der mitgelieferten Schrauben an der Wand.
Wenn die Führung der Kamerakabel außerhalb der Kamera erfolgen soll, führen Sie die Kamerakabel durch den Kabelkanal des Sockels.
Wenn Sie die Kamera an der Decke montier
verwenden Sie einen Flachkopfschraubendreher, um die Kunststoffverkleidung von der Unterseite der Basis zu entfern. Führten Sie dann die Kabel durch die Unterseite.

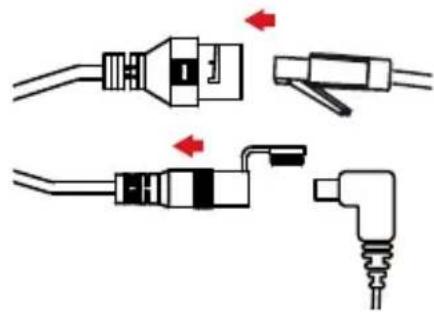

Schließen Sie das Strom- und Ethernet-Kabel oder nur das Ethernet-Kabel an, wenn Sie eine PoE-Verbindung verwenden.
Lösen Sie die Einstellschraube auf der Seite des Objektivs, ziehen Sie diese dann wieder fest, wenn Sie das Objektiv auf den gewünschten vertikalen Winkel eingestellt haben. Die Kamera unterstützt Neigungswinkel von 30^ bis 90^ . Sie können die Neigung auch innerhalb des Bereichs von -120^ bis 120^ anpassen, indem Sie das Gerät im oder gegen den Uhrzeigersinn drehen.
Wenn Sie mit dem Anpassen des Kamerawinkels fertig sind, bringen Sie die innere Verkleidung wieder an.

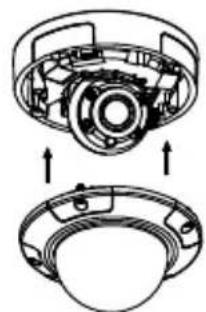

Hinweis: Die Kamera hat einen eingeschränkten
Bewegungsbereich; wenn sie bei der Einstellung auf Widerstand stoßen, versuchen Sie nicht, die Kamera noch weiter in dieseichtigung zu drehen oder zu kippen.

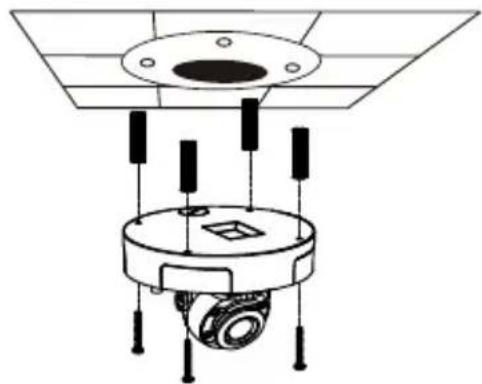

Befestigen Sie die Kamera mithilfe der mitgelieferten Schrauben an der Decke.
Bringen Sie die Abdeckung wieder an.
Verwendung der DCS-37-1-Halterung (optional)
Platzieren Sie den Montageaufkleber der DCS-37-1 am gewünschten Ort und verwenden Sie dann einen 6 mm-Bohraufsatz, um die erforderlichen Löscher mit 25 mm Tiefe zu bohren und setzen Sie die Wandübel in die Öffnungen ein. Wenn Sie planen, Kabel durch die Wand zu führen, müssen Sie auch ein Loch für den Kabelkanal bohren.
Hinweis: Die Kamera in der entsprechenden Abbildung kann nicht von Ihr dem Produkt abweichen, die grundlegende Vorgehensweise ist noch dieselbe.
Befestigen Sie die DCS-37-1 mithilfe der mitgelieferten Schrauben an der Wand.
Führer Sie die Kameraanschlüsse durch den hinteren oder unteren Kabelkanal der DCS-37-1. Schrauben Sie dann die Montageplatte mithilfe der mit B markierten Montageöffnungen an der Halterung fest.
Entfernen Sie die Abdeckung der Kamera.

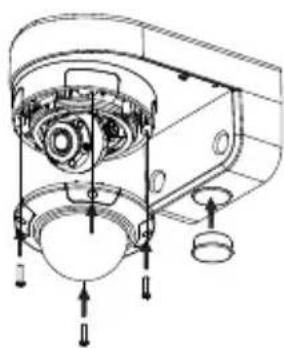

Verwenden Sie die mitgelieferten Schrauben, um die Kamera an der DCS-37-1 zu befestigen, passen Sie dann den Winkel und die Drehung der Kamera mit der Neigungs-Feststellschraube an.
Bringen Sie die Kameraabdeckung wieder an.
Wenn Sie die Kamerakabel durch die Wand führen,platzieren Sie die Gummistopper im unteren Kabelkanal, umdiesen abzudichten.
Verwendung der DCS-37-2-Halterung (optional)
Platzieren Sie den Montageaufkleber der DCS-37-2 am gewünschten Ort und verwenden Sie dann einen 6 mm-Bohraufssatz, um die erforderlichen Löscher mit 25 mm Tiefe zu bohren und setzen Sie die Wandüb in die Öffnungen ein. Wenn Sie planen, Kabel durch die Decke zu führen, müssen Sie auch ein Loch für den Kabelkanal bohren.
Hinweis: Die Kamera in der entsprechenden Abbildung kann leicht von Ihrm Produkt abweichen, die Vorgehensweise ist jedoch dieselbe.
Verwenden Sie die mitgelieferten Schrauben, um die DCS-37-2 mithilfe der inneren Montageöffnungen an der Wand zu montieren.
Führer Sie die Kameraanschlüsse durch den hinteren oder seitlichen Kabelkanal der DCS-37-2. Verwenden Sie die mitgelieferten Schrauben, um die Kameramithilfe der mit B markierten Montageöffnungen an der DCS-37-2 zu befestigen.
Entfernen Sie die Abdeckung der Kamera.
Verwenden Sie die mitgelieferten Schrauben, um die Kamera an der DCS-37-2 zu befestigen, passen Sie dann den Winkel und die Drehung der Kamera mit der Neigungs-Feststellschraube an.
Bringen Sie die Kameraabdeckung wieder an.
Wenn Sie die Kamerakabel durch die Decke führen,platzieren Sie die Gummistopper im seitlichen Kabelkanalum diesen abzudichten.
Verwendung der DCS-37-3-Halterung (optional)
Platzieren Sie den Montageaufkleber der DCS-37-3 am gewünschten Ort und verwenden Sie dann einen 6 mm-Bohraufsatz, um die erforderlichen Löscher mit 25 mm Tiefe zu bohren und setzen Sie die Wandüb in die Öffnungen ein. Wenn Sie planen, Kabel durch die Decke zu führen, müssen Sie auch ein Loch für den Kabelkanal bohren.
Hinweis: Die Kamera in der entsprechenden Abbildung kann leicht von Ihr dem Produkt abweichen, die Vorgehensweise ist noch dieselbe.
Verwenden Sie die mitgelieferten Schrauben, um die DCS-37-3 mithilfe der inneren Montageöffnungen an der Decke zu montieren.
Entfernen Sie die Abdeckung der Kamera.
Führer Sie die Kameraanschlüsse durch den unteren Kabelkanal der DCS-37-3. Verwenden Sie die mitgelieferten Schrauben, um die Kamera mithilfe der mit D markierten Montageöffnungen an der DCS-37-3 zu befestigen.
Entfernen Sie die Abdeckung und passen Sie Winkel und Drehung der Kamera nach Wunsch an, dann setzen Sie die Abdeckung wieder auf. Schrauben Sie die Kameraabdeckung wieder fest.
Achten Sie darauf, dass sich die Gummistopper zur Abdichtung im Seitenlichen Kabelkanal befinden.
Ohre Installation wasserdicht machen
Um ihre Kamerainfallation wasserdicht zu machen, befolgen Sie die Anweisungen unter: Für diesen Vorgang sind ein rundes Ethernet-Kabel, eine Crimpzange und RJ-45 Stecker erforderlich.
Bringen Sie den Dichtungsring auf dem Ethernet-Steckverbinder (wie in der Abbildung zu sehen) an.

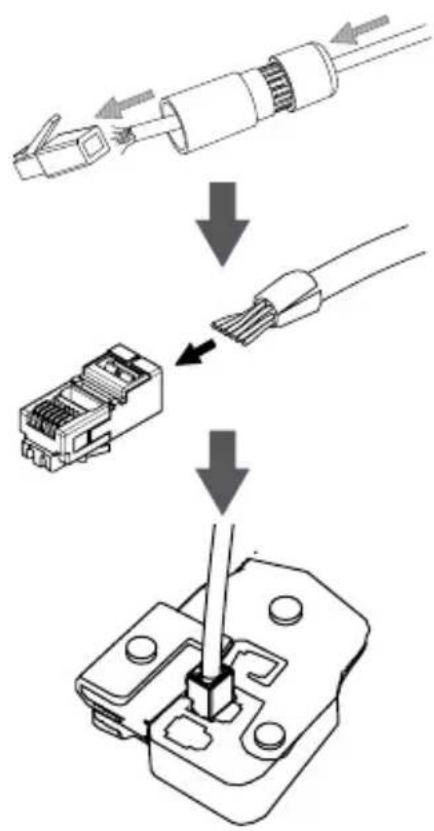

Führn Sie das blanke Ethernet-Kabel wie abgebildet durch den wasserdichten Stecker.
Klemmen Sie dann einen RJ-45-Stecker mit einer Crimpzange auf das Kabelende.
Stecken Sie das andere Ende des Ethernet-Kabels in den Ethernet-Port der Kamera.

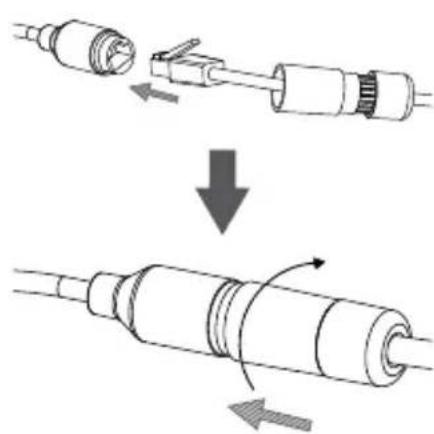

Stecken Sie den RJ-45 Stecker in den Ethernet-Steckverbinder und drehen Sie den wasserdichten Steckanschluss im Uhrzeigersinn etwa eine halbe Umdrehung auf den Ethernet-Steckverbinder.
Drehen Sie den hinteren Teil des wasserdichten Steckanschlusses im Uhrzeigersinn, bis eine feste Abdichtung um das Ethernet-Kabel erreicht ist.

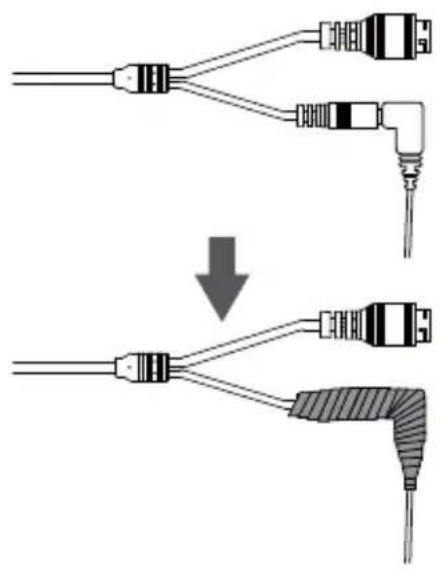

Wenn Sie PoE (Power over Ethernet) zum Betrieb ihrer Kamera nutzen, sollen den mitgelieferten Gummistecker zum Abdachten des Stromanschlusses verwenden.
Falls Sie ein Netzteil (Stromadapter) - nicht im Lieferumfang enthalten - zum Betrieb ihrer Kamera nutzen, wickeln Sie Wasserfestes Klebeband zur Abdeckung stufenweise überlappend um die Verbindung.
Weitere Informationen
Zusätzliche Hilfe und Produktinformationen stehen Ohnen online unter http://www.dlink.com/ zur Verfugung.
Garantiebestimmungen
Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty.dlink.com/.
Dieses Gerät entspricht Klasse A der CISPR 32. In einer Wohngebäudeumgebung kann these Gerät Funkstörungen verursachen.
SICHERHEITSVORSCHRIFTEN
Die folgenden Sicherheitshinweise sollen ihre eigene Sicherheit gewährleisten und Ihr Produkt vor möglichen Schäden bewahren. Weitere Details finden Sie den Benutzeranweisungen zum Produkt.
- Statische Elektrizität kann schädlich für elektronische Komponenten sein. Entladen Sie statische Elektrizität von Ihrrem Körper (z. B. durch Berühren von geerdeten Metall), ehe Sie das Produkt berühren.
- Versuchen Sie nicht, das Produkt zu reparieren und demontieren Sie es auf keinen Fall. Eine Produkte verwenden eine vom Benutzer auszusauschende Batterie.itte befolgen Sie die Anweisungen im Benutzerhandbuch.
- Schütten Sie keine Flüssigkeiten auf Ihr Produkt und stecken Sie keine Fremdkörper in die Öffnungen Ihres Produkts.
- Verwenden Sie diesen Produkt nicht in der Höhe von Wasser, in Bereichen mit hoher Feuchtigkeit oder Kondensation, es sei dess, das Produkt ist speziell für die Anwendung im Freien gedacht.
- Halten Sie Ihr Gerät von Heizkörpern und Quellen fern, die Wärme erzeugen.
- Trennen Sie das Gerät immer von der Steckdose, ehe Sie es reinigen, und verwenden Sie nur ein trockenes, fussenfreies Tuch.
ENTSORGUNG UND RECYCLING IHRES PRODUKTS
Dieses Symbol auf dem Produkt oder der Verpackung weist daraufhin, dass these Produkt gemäß bestehender ortlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollente, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie esitte zu einer von ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung halten Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.
