MODE D'EMPLOI DCS4633EV D-LINK

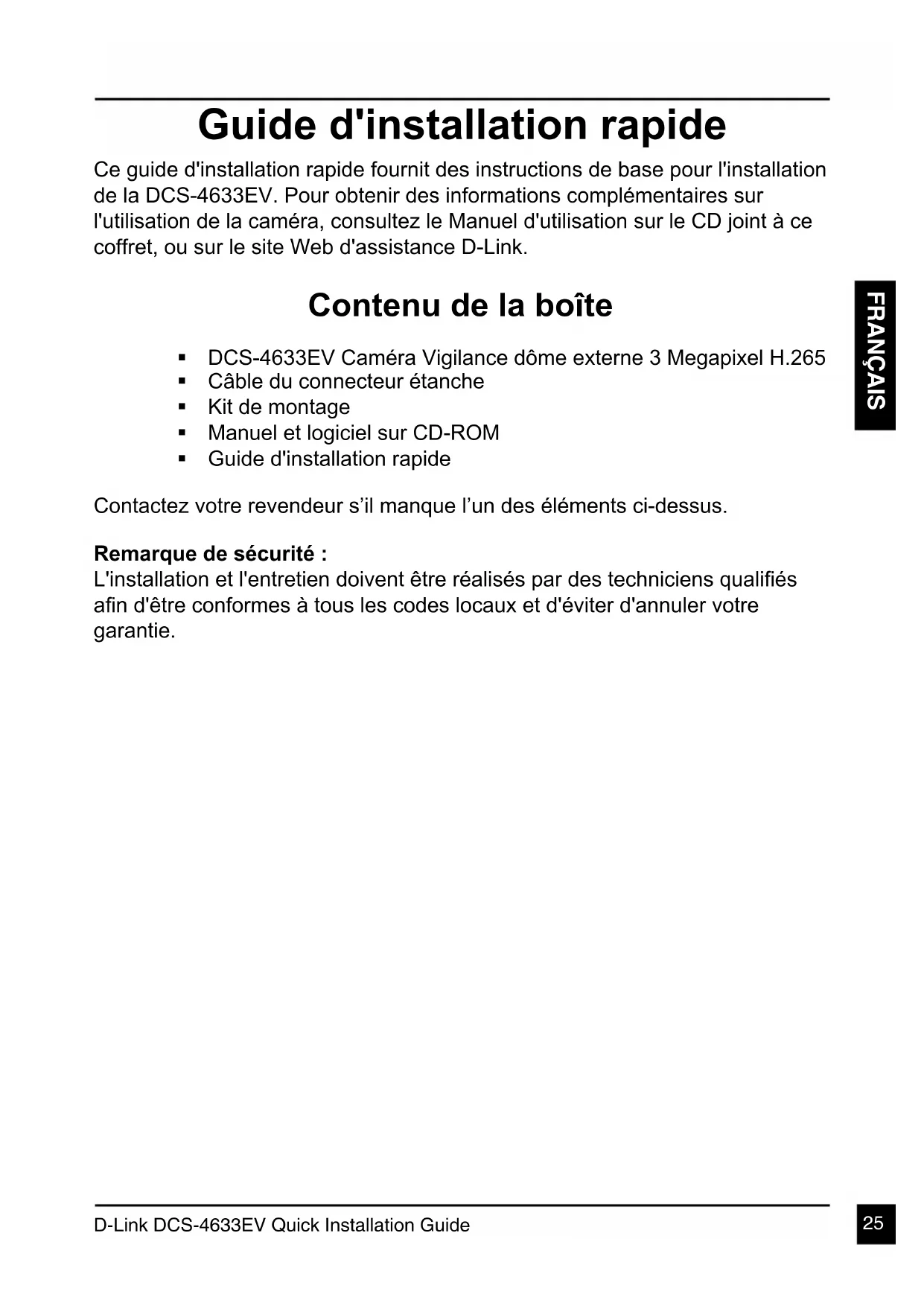

FRANÇAIS Guide d'installation rapide Ce guide d'installation rapide fournit des instructions de base pour l'installation de la DCS-4633EV. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link. Contenu de la boîte DCS-4633EV Caméra Vigilance dôme externe 3 Megapixel H.265 Câble du connecteur étanche Kit de montage Manuel et logiciel sur CD-ROM Guide d'installation rapide Contactez votre revendeur s’il manque l’un des éléments ci-dessus. Remarque de sécurité : L'installation et l'entretien doivent tre raliss par des techniciens qualis an d'tre conformes tous les codes locaux et d'viter d'annuler votre garantie.D-Link DCS-4633EV Quick Installation Guide

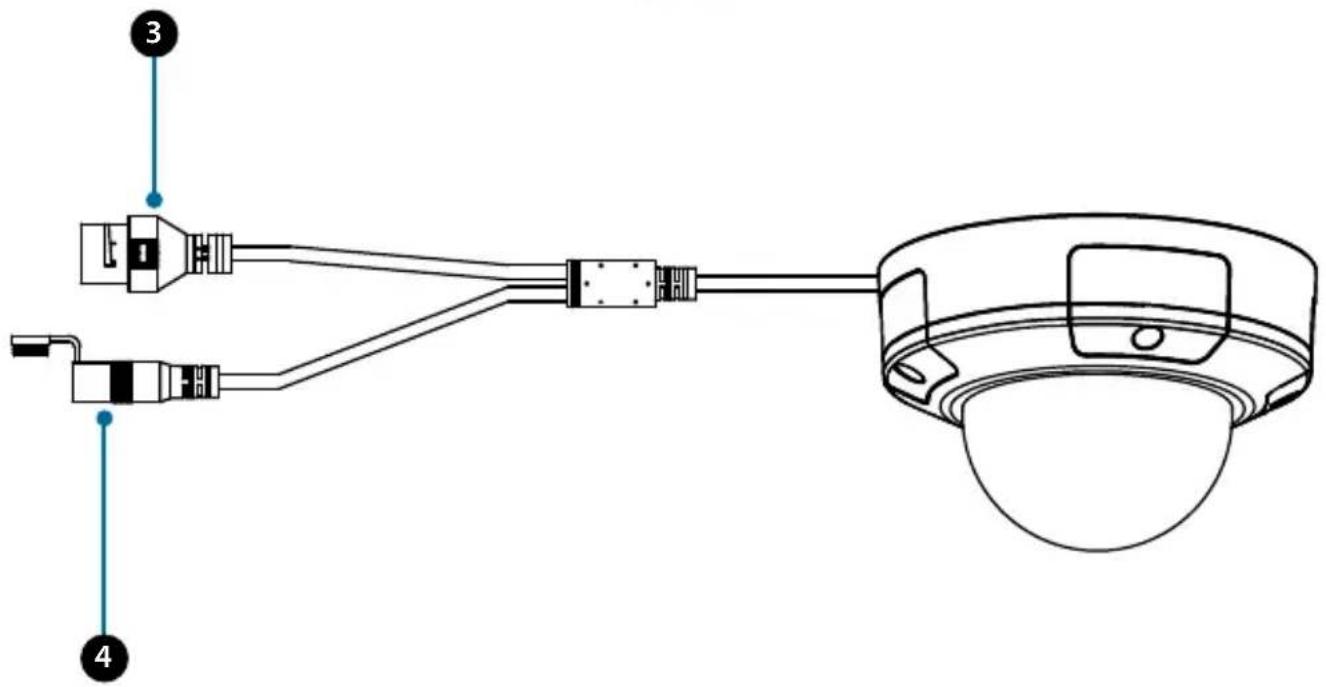

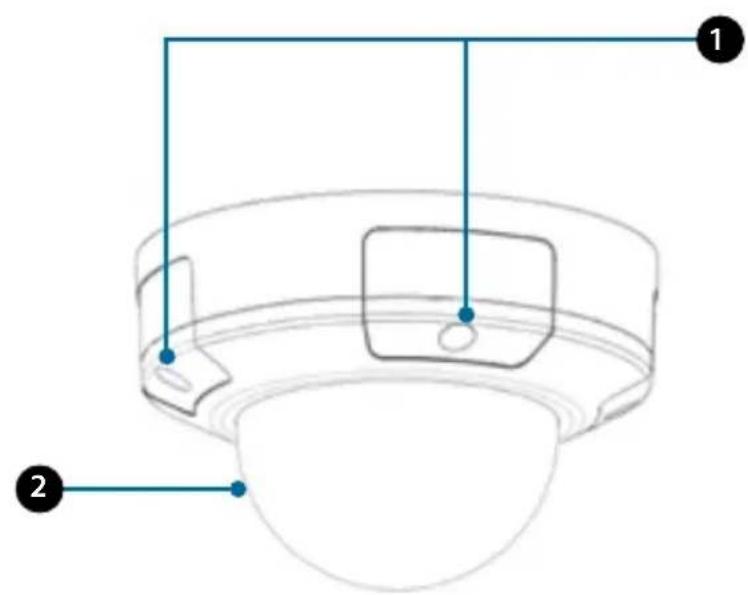

FRANÇAIS Description du matériel 1 Vis du capot Vous pouvez ôter ces quatre vis à l'aide de la clé fournie.

Capot de protection Protège l'objectif de la caméra de l'environnement. 3 Port Ethernet Connecteur RJ-45 pour Ethernet, pouvant également servir à alimenter la caméra utilisant la fonction PoE (alimentation électrique par câble Ethernet).

Port d'alimentation Se connecte à un adaptateur d’alimentation de 12 V / 1,5 A optionnel (non inclus).

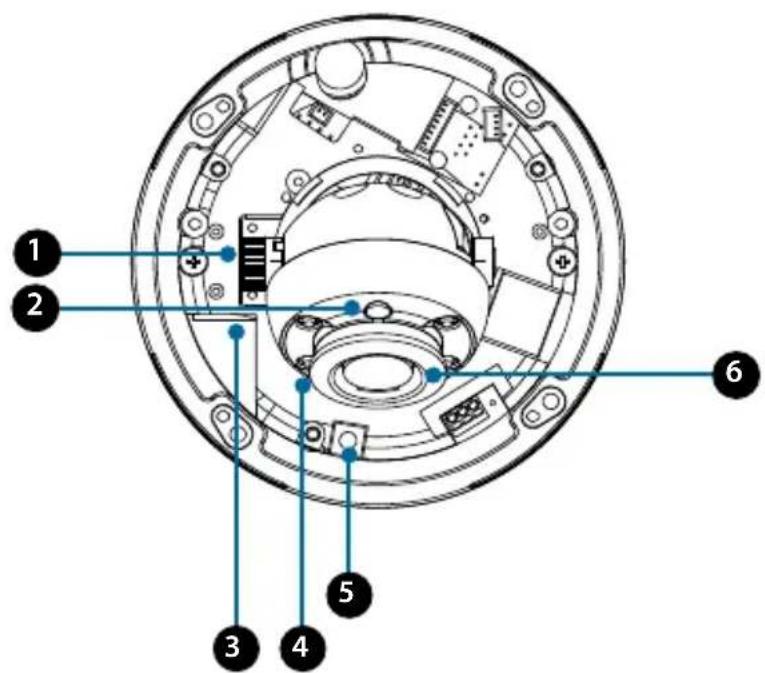

Vis de verrouillage de l'inclinaison Peut être desserrée pour régler l'angle d'inclinaison de la caméra.

Capteur de lumière Détecte les niveaux d'éclairage et alterne entre le mode jour ou nuit de manière appropriée.

Port de carte microSD Insérez une carte microSD pour le stockage embarqué des instantanés et des vidéos. 4 Diodes IR Fournissent un éclairage pour les environnements sombres.

Bouton de réinitialisation Appuyez dessus et maintenez-le enfoncé pendant 10 secondes pour réinitialiser les paramètres d'usine de la caméra.

Objectif de la caméra Objectif de caméra pour enregistrer une vidéo de la zone environnante. Description du matériel

FRANÇAIS Conguration de la caméra Insérez le CD fourni dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur le bouton Windows, saisissez D:\autorun.exe (où D: Représente la lettre de lecteur de votre CD-ROM), puis appuyez sur Entrée. Remarque : Vous pouvez également accéder au site Web de D-Link pour télécharger le Setup Wizard (Assistant de conguration) dans la section Downloads (Tlchargements) de votre modèle de produit. Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de conguration D-Link SE) dans le menu Dmarrer de Windows (Start > D-Link > Setup Wizard SE) (Démarrer > D-Link > Assistant de conguration SE). L'Assistant de conguration s'ouvre et afche les adresses MAC et IP de votre ou vos caméras. Si un serveur DHCP se trouve sur votre rseau, une adresse IP valide s’afche. Si votre réseau n'utilise pas de serveur DHCP, l'adresse IP statique par défaut de la caméra réseau (192.168.0.20) s'afche. Sélectionnez votre caméra, puis cliquez sur le bouton Wizard (Assistant) pour continuer. Cliquez sur Setup Wizard (Congurer l'assistant) et suivez les instructions pour installer l'assistant de conguration. Saisissez l'ID admin et le mot de passe. Lorsque vous vous connectez pour la première fois, l'ID Admin par défaut est admin et le mot de passe est vierge. Cliquez sur les cases si vous souhaitez changer l'ID admin et le mot de passe de la caméra, puis saisissez le nouvel ID et le nouveau mot de passe que vous souhaitez utiliser. Cliquez sur Next (Suivant) pour continuer. Sélectionnez DHCP si la caméra obtient une adresse IP automatiquement d'un serveur DHCP (par exemple, un routeur). Sélectionnez Static IP (Adresse IP statique) si vous voulez saisir les paramètres IP de la caméra manuellement. Cliquez sur Next (Suivant) pour continuer.D-Link DCS-4633EV Quick Installation Guide

FRANÇAIS Afchage de votre caméra via un navigateur Web Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de conguration D-Link SE) dans le menu Dmarrer de Windows (Start > D-Link > Setup Wizard SE) (Démarrer > D-Link > Assistant de conguration SE). Sélectionnez la caméra, puis cliquez sur Link (Connexion) pour accder la conguration Web. L'Assistant de conguration ouvre automatiquement votre navigateur Web à l'adresse IP de la caméra. Cette section présente la vidéo en direct de votre caméra. Vous pouvez rapidement sélectionner votre mode d'écran et un prol et voir ou utiliser la camra. Pour obtenir des informations complmentaires sur la conguration Web, reportez-vous au manuel d'utilisation du CD-ROM ou sur le site Web D-Link. Prenez le temps de vrier vos paramètres, puis cliquez sur Restart (Redémarrer). C'est tout. La première fois que vous vous connectez à la caméra,vous tes invit congurer un mot de passe pour le compte administrateur. Après avoir saisi un mot de passe, cliquez sur Save (Enregistrer).

Dans Password (Mot de passe), saisissez le même mot de passe que celui que vous avez dni lors de la conguration et cliquez sur Login (Connexion) pour continuer.D-Link DCS-4633EV Quick Installation Guide

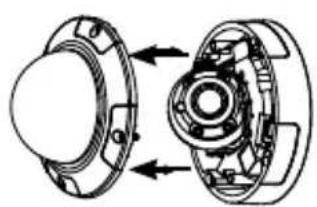

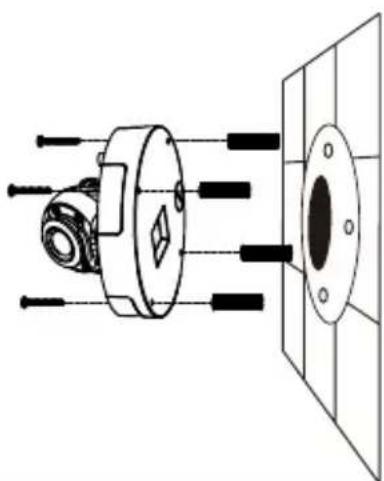

FRANÇAIS Instructions de montage Il est fortement recommand de congurer et de tester votre camra avant de l'installer. Placez l'autocollant de montage là où vous souhaitez placer la caméra. Utilisez un foret de 6 mm pour percer les trous nécessaires à environ 25 mm de profondeur, puis insérez les chevilles dans les trous. Si vous faites passer les câbles de la caméra à travers le mur, percez un trou au centre et tirez les câbles à travers le trou. Utilisez la clé fournie pour desserrer les 4 vis du haut de la caméra, puis soulever le capot de la caméra pour l'enlever. Utilisez les vis fournies pour xer la camra au mur. Si vous faites passer les câbles de la caméra sur le côté de la caméra, guidez les câbles à travers la goulotte sur la base.D-Link DCS-4633EV Quick Installation Guide

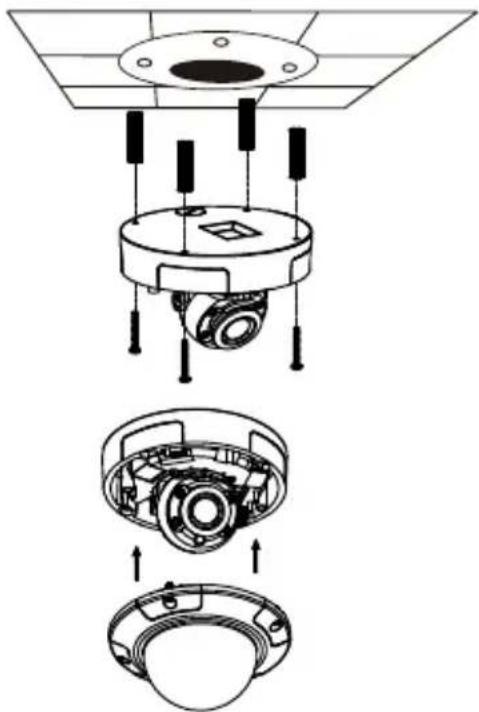

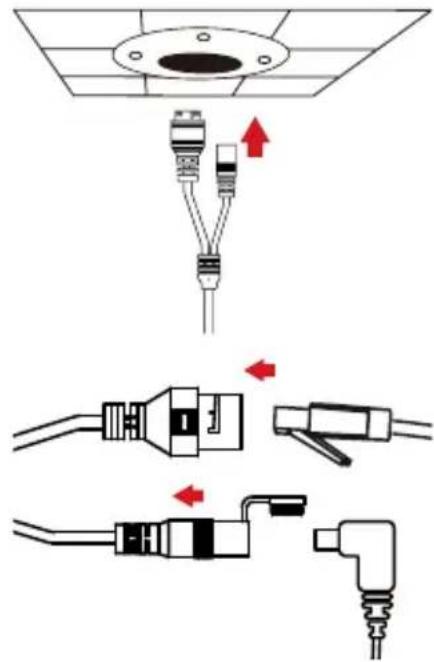

FRANÇAIS Connectez l'alimentation et les câbles Ethernet ou juste le câble Ethernet si vous utilisez une connexion PoE. Desserrez la vis de réglage sur le côté de la lentille, puis resserrez-la après avoir réglé la lentille selon l'angle vertical souhaité. La caméra autorise une inclinaison de 30° à 90°. Vous pouvez également régler le panoramique dans une plage de -120° à 120° en la faisant tourner dans le sens des aiguilles d'une montre ou dans le sens inverse. Lorsque vous avez ni le rglage de l'angle de la camra, remettez le capot interne en place. Remarque : La caméra possède une plage de déplacement limité ; si elle se bloque lorsque vous la réglez, n'essayez pas de la faire pivoter ou de l'incliner davantage. Remontez le capot de la caméra. Si vous montez la caméra au plafond, utilisez un tournevis tte plate pour enlever la protection de l'orice en plastique du bas de la base, puis faites passer les câbles par le bas. Utilisez les vis fournies pour monter la caméra au plafond.D-Link DCS-4633EV Quick Installation Guide

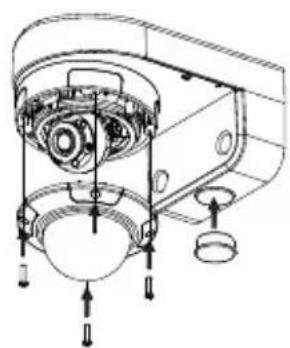

FRANÇAIS Utilisation de la monture DCS-37-1 (optionnelle) Utilisez les vis fournies pour monter la DCS-37-1 sur le mur. Placez l'autocollant de montage de la DCS-37-1 à l'emplacement souhaité, puis utilisez une mèche de 6 mm pour percer les orices requis d'une profondeur de 25 mm et insrez les chevilles murales dans les orices. Si vous envisagez de passer les câbles à travers le mur, vous devrez également percer un trou pour eux. Remarque : La caméra illustrée peut être différente de celle de votre produit, mais la procédure de base est identique. Autocollant de montage Trou de perçage Passez les connecteurs de la caméra à travers le passage arrière ou latéral des câbles de la DCS-37-1. Puis vissez la plaque de montage sur le support l'aide du jeu d'orices de montage marqués B. Ôtez le capot de la caméra. Utilisez les vis fournies pour monter la caméra sur la DCS-37-1, puis réglez l'angle et la rotation de la caméra comme souhaité à l'aide de la vis de verrouillage d'inclinaison. Montez le capot de la caméra. Si vous faites passer les câbles de la caméra à travers le mur, placez une butée en plastique à l'intérieur du passage infrieur des câbles de la monture pour l'tanchier.D-Link DCS-4633EV Quick Installation Guide

FRANÇAIS Utilisation de la monture DCS-37-2 (optionnelle) Utilisez les vis fournies pour monter la DCS-37-2 sur le mur à l'aide des orices internes de montage. Placez l'autocollant de montage de la DCS-37-2 à l'emplacement souhaité, puis utilisez une mèche de 6 mm pour percer les orices requis d'une profondeur de 25 mm et insrez les chevilles murales dans les orices. Si vous envisagez de passer les câbles à travers le plafond, vous devrez également percer un trou pour eux. Remarque : La caméra illustrée peut être différente de celle de votre produit, mais la procédure est identique. Autocollant de montage Trou de perçage Trou de perçage Passez les connecteurs de la caméra par le passage arrière ou latéral des câbles sur la DCS-37-2. Utilisez les vis fournies pour monter la caméra sur la DCS-37-2 à l'aide du jeu d'orices de montage marqus B. Ôtez le capot de la caméra. Utilisez les vis fournies pour monter la caméra sur la DCS-37-2, puis réglez l'angle et la rotation de la caméra comme souhaité à l'aide de la vis de verrouillage d'inclinaison. Montez le capot de la caméra. Si vous faites passer les câbles de la caméra à travers le plafond, placez une butée en plastique à l'intérieur du passage latral des câbles pour l'tanchier.D-Link DCS-4633EV Quick Installation Guide

FRANÇAIS Utilisation de la monture DCS-37-3 (optionnelle) Utilisez les vis fournies pour monter la DCS-37-3 sur le plafond l'aide des orices internes de montage. Placez l'autocollant de montage de la DCS-37-3 à l'emplacement souhaité, puis utilisez une mèche de 6 mm pour percer les orices requis d'une profondeur de 25 mm et insrez les chevilles murales dans les orices. Si vous envisagez de passer les câbles à travers le plafond, vous devrez également percer un trou pour eux. Remarque : La caméra illustrée peut être différente de celle de votre produit, mais la procédure est identique. Ôtez le capot de la caméra. Passez les connecteurs de la caméra par le passage inférieur des câbles sur la DCS-37-3. Utilisez les vis fournies pour monter la camra sur la DCS-37-3 l'aide du jeu d'orices de montage marqués D. Ôtez le capot et ajustez l'angle et la rotation de la caméra comme souhaité, puis remettez le capot en place. Revissez le capot de la caméra. Assurez-vous que la butée en caoutchouc se trouve dans le passage latral des câbles pour l'tanchier. Trou de perçage Face avant Passe câbles Trou de perçage Trou de perçageD-Link DCS-4633EV Quick Installation Guide

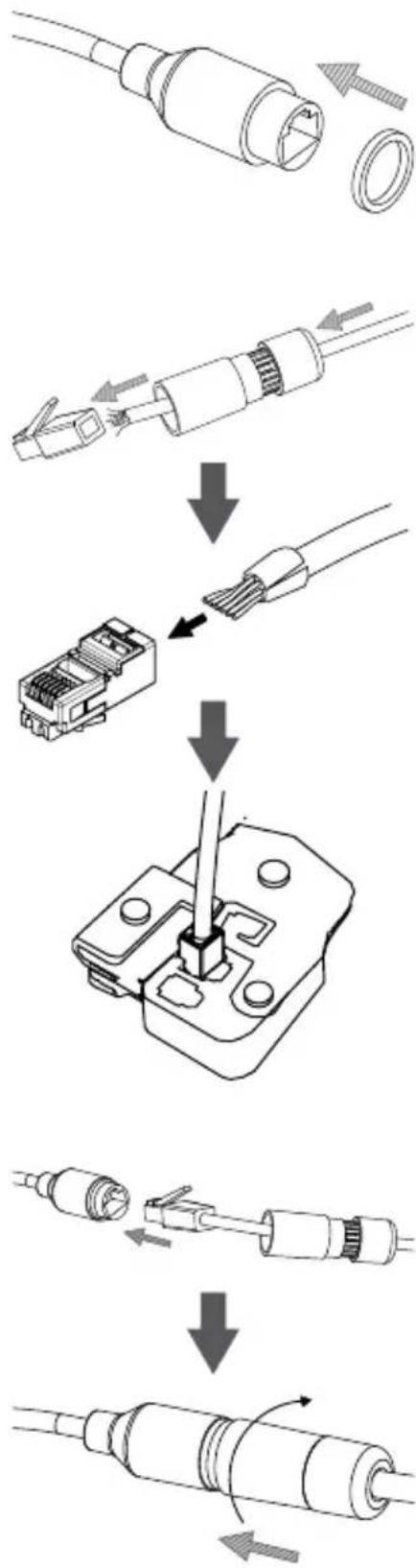

FRANÇAIS Pour imperméabiliser l'installation de votre caméra, suivez les instructions ci-dessous. Il vous faut un câble Ethernet rond, une pince à sertir et des prises RJ-45 pour cette procédure. Imperméabilisation de votre Installation Placez la rondelle autour de la base du connecteur Ethernet comme illustré. Branchez la prise RJ-45 dans le connecteur Ethernet, puis vissez le connecteur étanche dans le connecteur Ethernet en le tournant d'environ un demi-tour dans le sens horaire. Faites passer le câble Ethernet dénudé à travers le connecteur étanche, comme illustré. Sertissez un connecteur RJ-45 à l'extrémité du câble. Branchez l'autre extrémité du câble Ethernet dans le port Ethernet de la caméra.D-Link DCS-4633EV Quick Installation Guide

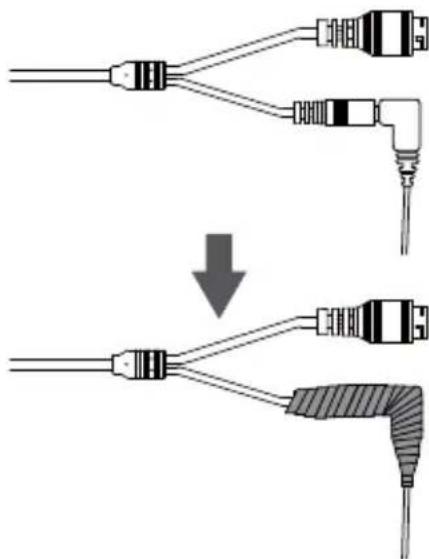

FRANÇAIS Si vous utilisez une connexion PoE pour alimenter votre caméra, utilisez le bouchon en caoutchouc fourni du connecteur d'alimentation pour tanchier le connecteur d'alimentation. Si vous utilisez un adaptateur d’alimentation (non inclus) pour alimenter votre caméra, enroulez du ruban adhésif étanche autour de la connexion en le superposant pour la couvrir. Vissez la partie arrière du connecteur étanche dans le sens horaire jusqu'à former un joint étanche autour du câble Ethernet. Informations complémentaires Vous trouverez une aide supplémentaire et des informations sur le produit en ligne à l'adresse http://www.dlink.com. Informations sur la garantie Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée dans votre région.D-Link DCS-4633EV Quick Installation Guide

French [Français] Cet équipement est conforme à la classe A de la norme CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio.

Les consignes de sécurité générales suivantes sont fournies pour assurer votre propre sécurité et protéger votre produit des dommages potentiels. N'oubliez pas de consulter les instructions d'utilisation du produit pour plus de détails.

• L'électricité statique peut être dangereuse pour les composants électroniques. Déchargez l'électricité statique de votre corps (par ex., en touchant du métal nu mis à la terre) avant de toucher le produit.

• N'essayez pas de réparer le produit et ne le démontez jamais. Pour certains produits avec une batterie remplaçable par l'utilisateur, veuillez lire et suivre les instructions du mode d'emploi.

• Ne renversez pas de nourriture ou de liquide sur votre produit et n'introduisez jamais aucun objet dans les ouvertures de votre produit.

• N'utilisez pas ce produit à proximité d'eau, de zones très humides ou de condensation, à moins que le produit ne soit spéciquement conçu pour une application extérieure.

• Gardez le produit à l'écart des radiateurs et autres sources de chaleur.

• Débranchez toujours l'appareil du secteur avant de le nettoyer et utilisez uniquement un chiffon sec non pelucheux. Ce symbole sur le produit ou l'emballage signie que, conformément aux lois et règlements locaux, ce produit ne doit pas être jeté avec les ordures ménagères mais envoyé au recyclage. Veuillez le déposer à un point de collecte désigné par vos autorités locales une fois qu'il a atteint la n de sa vie ; certains accepteront les produits gratuitement. En recyclant le produit et son emballage de cette manière, vous contribuez à préserver l'environnement et à protéger la santé humaine.
