产品类型	等离子显示器支架
品牌	PIONEER
型号	PDK-FS05
预期用途	用于 PIONEER 等离子显示器 (PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-436XDE, PDP-436FDE, PDP-436HDG) 的底座支架
尺寸（长 x 高 x 深）	960 x 760 x 478 毫米（PDP 支架处于中央位置，使用短支撑脚）
重量	33.0 千克（使用短支撑脚）
玻璃板最大承重	20 千克
屏幕兼容性	PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-436XDE, PDP-436FDE, PDP-436HDG
包装内容	中央支撑柱 (x1), 底座 (x1), PDP 支架 (x1), 玻璃板 (x1), 玻璃支柱 (x2), 柱盖 (x2), 长支撑脚 (x2), 短支撑脚 (x2), 电缆盖 (x1), 盖子 (x1), M8x16 短螺丝 (x12), 六角扳手 (x1), 电缆扎带 (x4), M8x35 中螺丝 (x4), M4x10 银色螺丝 (x4), M8x60 银色长螺丝 (x2), M4x10 黑色螺丝 (x2), 使用说明书 (x1)
功能特点	脚轮便于移动，屏幕高度可在 3 个位置调节，玻璃板用于放置设备（最大 20 千克），带电缆盖和电缆扎带的理线功能，兼容侧面或底部扬声器
安全	通过墙面固定件防止倾倒（M8 螺栓未提供），请勿安装在明火附近，安装需要两人，请勿倚靠屏幕
维护与清洁	用柔软干布清洁，避免使用研磨性产品
安装	在平坦坚固的表面上，提供螺丝，需要十字螺丝刀（未提供）
所需工具	十字螺丝刀（未提供）

常见问题 - PDK-FS05 PIONEER

哪些等离子显示器与 PIONEER PDK-FS05 支架兼容？

该支架专为 PIONEER 等离子显示器系列 PDP-506XDE、PDP-506FDE、PDP-506HDG、PDP-436XDE、PDP-436FDE 和 PDP-436HDG 设计。与其他型号一起使用可能导致不稳定。

如何将玻璃板安装到支架上？

首先将玻璃支柱（左右）固定在中央支撑柱上，然后将玻璃板滑动到支柱中，警告标签朝上。拧紧两端的 M4x10 黑色螺丝以固定。

玻璃板的最大承重是多少？

玻璃板可承受最大 20 千克 的重量。切勿放置超过此重量的设备。

如何调节屏幕高度？

PDP 支架可以使用上部、中部或下部孔固定在中央支撑柱上。中部孔对应标准安装。

我可以将此支架与扬声器一起使用吗？

是的，该支架兼容安装在屏幕侧面或底部的扬声器。对于侧面扬声器，使用短支撑脚；对于底部扬声器或仅屏幕，使用长支撑脚。

如何安全地移动支架和屏幕？

移动时始终握住中央支撑柱。切勿拖拽屏幕、扬声器或玻璃板。在不平坦的表面上，握住底座。注意厚地毯可能阻挡脚轮。

如何防止屏幕倾倒？

安装后，使用 M8 螺栓（未提供）和坚固的绳索或链条将屏幕固定在墙上。在屏幕两侧安装防倾倒装置。

组装支架需要哪些工具？

需要一把十字螺丝刀。所有螺丝和一个六角扳手随产品提供。

如果放在玻璃板上的录像机对等离子屏幕造成干扰怎么办？

将录像机放在支架底座上而不是玻璃板上，以避免电磁干扰。

如何清洁支架和玻璃板？

使用柔软干布除尘。避免使用可能损坏表面的研磨性产品或液体。

用户手册 PDK-FS05 PIONEER

- 支柱力八一 × 2 （左右：各1）

注意

- 支柱 S × 2
[短支柱]
[使分は4を一の手順3の表を覈くはい。]

·ケ一ル力ハ一×1
(支柱に取り付款)

- マヤツフ × 1

- 六角穴付术儿卜（中）（M8×35mm：黑）×4

• 金融市场
• 转换货币
• 金融工具
• 金融工具的变动
• 金融工具的变动

上側......六角穴付木儿卜（中） (M8× 35mm ：黑）

下側……六角穴付亀儿卜（中）(M8×35mm：黑)

上側..六角穴付术ル卜（長）(M8×60mm：シルバ一)

下側 .六角穴付术儿卜（中） (M8× 35mm ：黑）

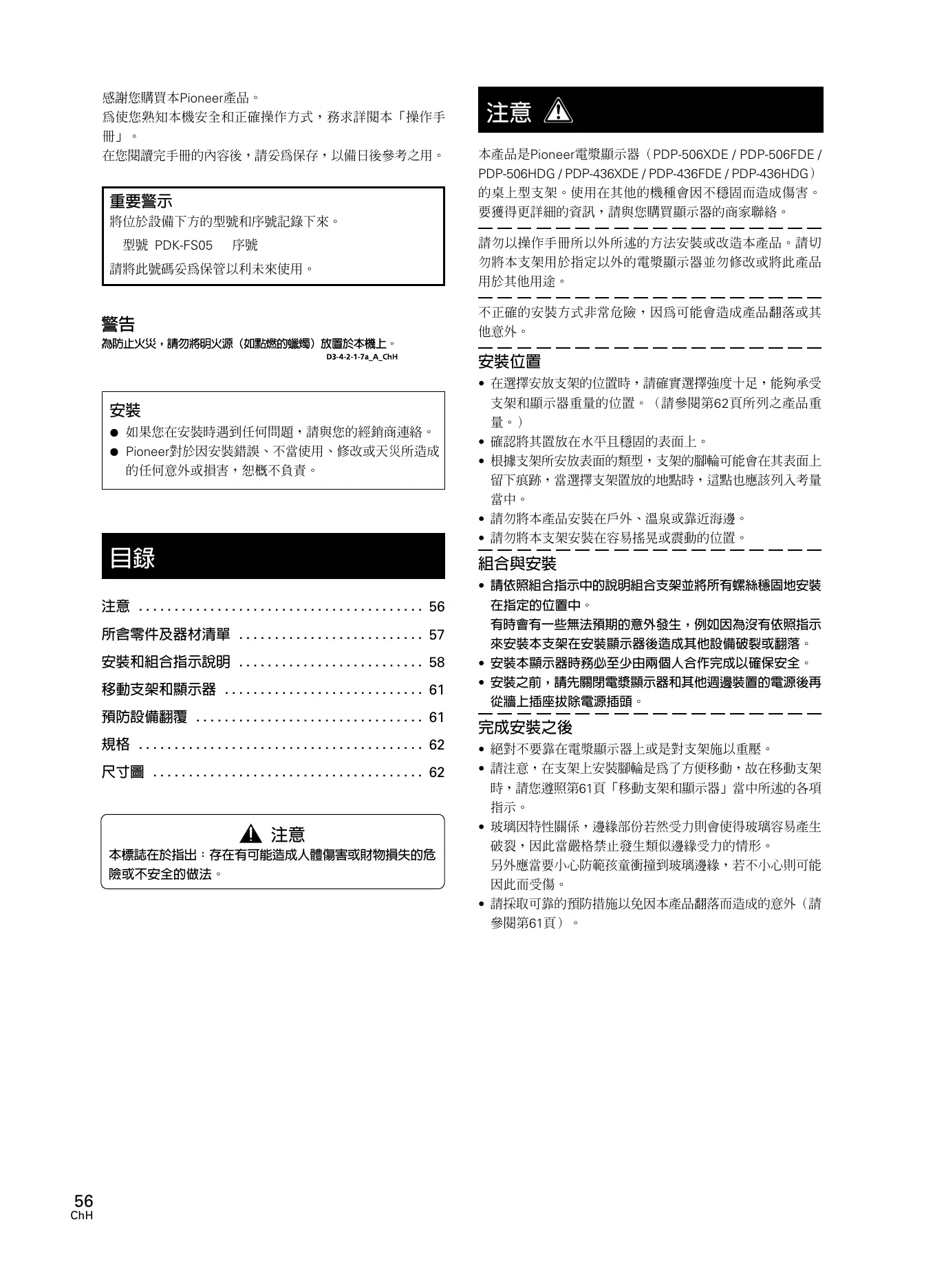

為使您熟知本機安全和正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

重要警示

將位於設備下方的型號和序號記錄下來。

型號 PDK-FS05 序號

請將此號碼妥為保管以利未來使用。

警告

為防止火災，請勿將明火源（如點燃的蠟燭）放置於本機上。

D3-4-2-1-7a_A_ChH

安装

如果您在安裝時遇到任何問題，請與您的經銷商連絡。
- Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

目錄

注意 56

所含零件及器材清單 57

安裝和組合指示說明 58

移動支架和顯示器 61

預防設備翻覆 61

規格 62

尺寸圖 62

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

本產品是Pioneer電漿顯示器（PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-436XDE / PDP-436FDE / PDP-436HDG）的桌上型支架。使用在其他的機種會因不穩固而造成傷害。要獲得更詳細的資訊，請與您購買顯示器的商家聯絡。

請勿以操作手冊所以外所述的方法安裝或改造本產品。請切勿將本支架用於指定以外的電漿顯示器並勿修改或將此產品用於其他用途。

不正確的安裝方式非常危險，因爲可能會造成產品翻落或其他意外。

安装位置

• 在選擇安放支架的位置時，請確實選擇強度十足，能夠承受支架和顯示器重量的位置。（請參閱第62頁所列之產品重量。）
• 確認將其置放在水平且穩固的表面上。
• 根據支架所安放表面的類型，支架的腳輪可能會在其表面上留下痕跡，當選擇支架置放的地點時，這點也應該列入考量當中。
• 請勿將本產品安裝在戶外、溫泉或靠近海邊。
• 請勿將本支架安裝在容易搖見或震動的位置。

組合與安裝

• 請依照組合指示中的說明組合支架並將所有螺絲穩固地安裝在指定的位置中。
  有時會有一些無法預期的意外發生，例如因為沒有依照指示來安裝本支架在安裝顯示器後造成其他設備破裂或翻落。
• 安裝本顯示器時務必至少由兩個人合作完成以確保安全。
• 安裝之前，請先關閉電漿顯示器和其他週邊裝置的電源後再從牆上插座拔除電源插頭。

完成安装之後

• 絕對不要靠在電漿顯示器上或是對支架施以重壓。
  • 請注意，在支架上安裝腳輪是為了方便移動，故在移動支架時，請您遵照第61頁「移動支架和顯示器」當中所述的各項指示。
• 玻璃因特性關係，邊緣部份若然受力則會使得玻璃容易產生破裂，因此當嚴格禁止發生類似邊緣受力的情形。另外應當要小心防範孩童衝撞到玻璃邊緣，若不小心則可能因此而受傷。
• 請採取可靠的預防措施以免因本產品翻落而造成的意外（請參閱第61頁）。

所含零件及器材清單

在開始組合您的支架之前，請先確認下列所有零件和器材是否均已包含。
- 請注意在組合時會需要用到十字螺絲起子（未附）。

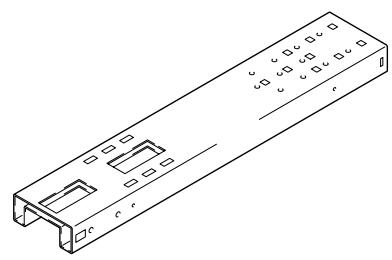

- 中央支柱 × 1

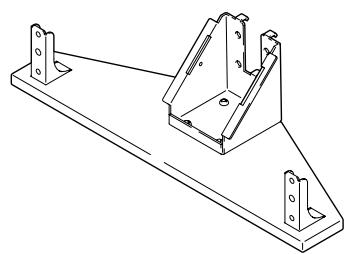

- 基座 × 1

-PDP支架 × 1

- 玻璃镶板 × 1
- 玻璃支撑架

(× 2 ，左右支撑架各一）

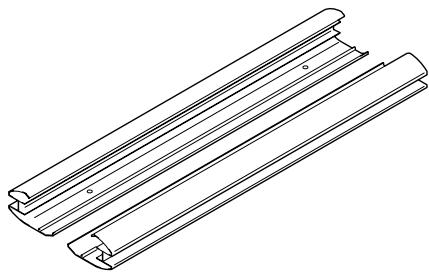

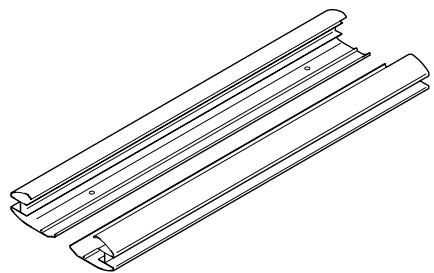

·支柱外盖
(× 2 ，左右各一）

爲免造成損壞，在安裝之前，請將玻璃镶板固定保存在包裝盒內。

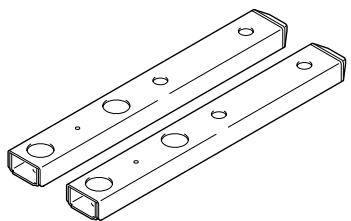

·長支柱 × 2

- 短支柱 × 2
（用法請參閱第58頁表中的步驟3）

·纖線外蓋×1
（安装在支柱上面）

- 盖子 × 1

- 短型六角螺栓（M8×16mm：黑色）×12

·六角扳手 × 1
（相反邊是給M8 6mm螺絲使用）

·黎線帶 × 4

·中型六角螺栓（M8×35mm：黑色）×4

- 螺絲（M4×10mm：銀色）×4

- 操作手册
（此份文件） × 1

·長型六角螺栓（M8×60mm：銀色）×2

- 螺絲（M4×10mm：黑色）×2

安裝和組合指示說明 (下圖所示為43時顯示器專用腳架)

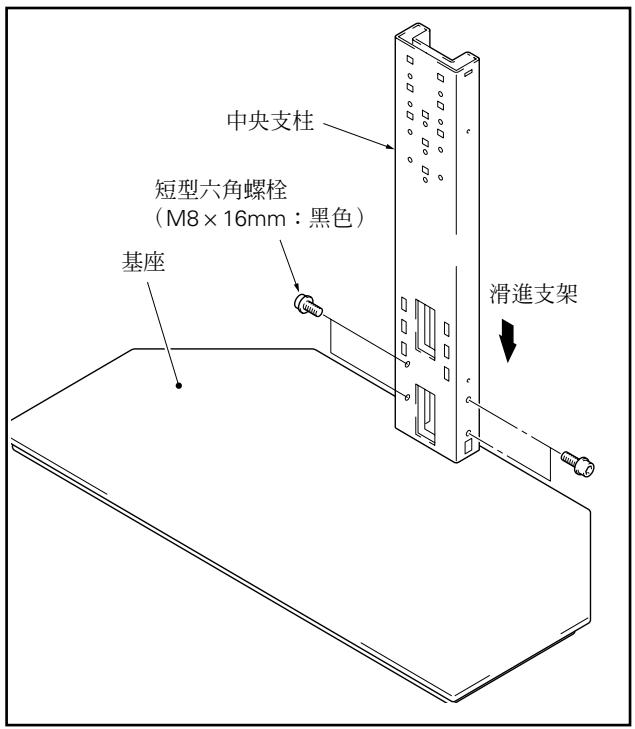

1 將中央支柱滑進基座的支架，並使用短型六角螺栓來將其固定（四個位置）。

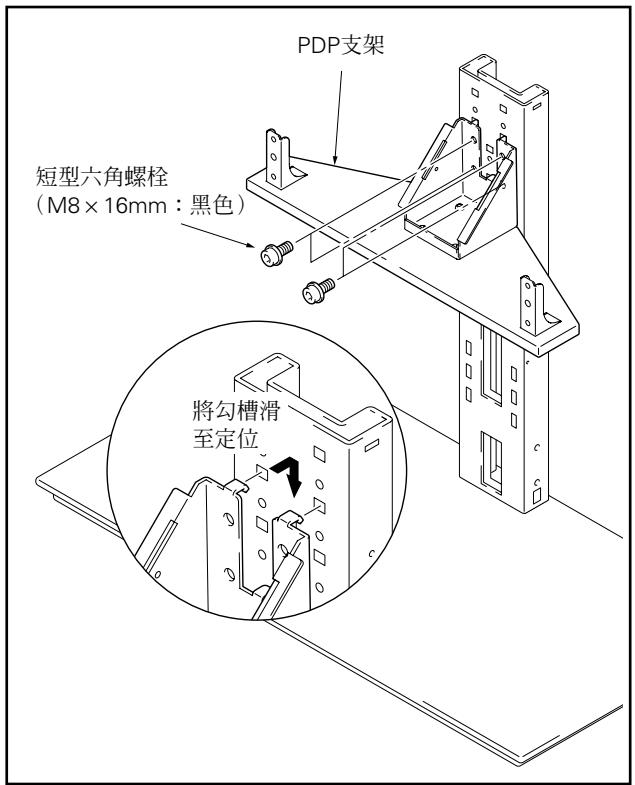

2 使用短型六角螺栓來安裝PDP支架到中央支柱（四個位置必需鎖上螺栓）。

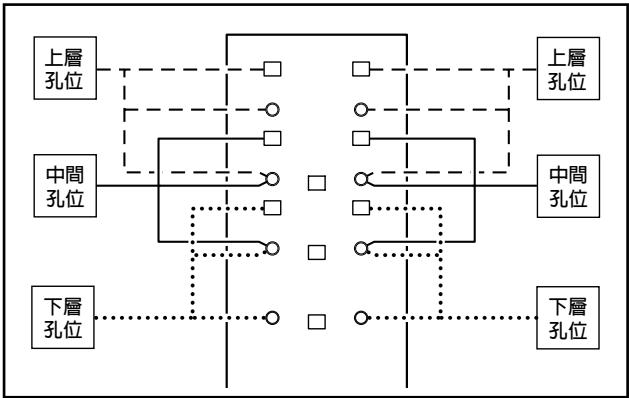

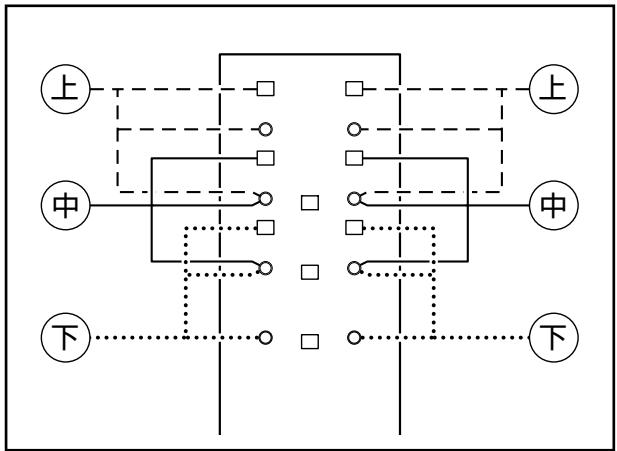

藉著將支架鎖在中央支柱的上方、中間或是下方孔位元上的方式，來加以調整顯示器的高度。中間孔位的設計主要是為了標準安裝之用。

在中央支柱上的孔位是為安裝PDP支架之用。

3 將長支柱或短支柱用短型六角螺栓安裝到PDP支架上（四個位置）。

各型電漿顯示器中所含之料件表

請確實將尚未使用的支柱、螺栓、六角扳手以及操作手冊一併妥為保管。

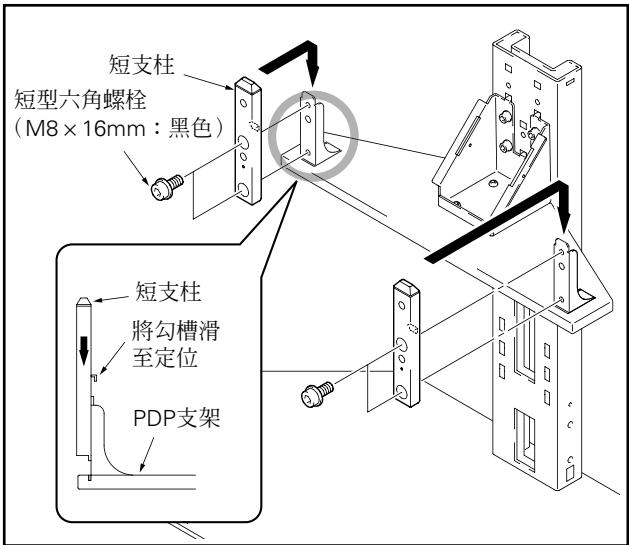

在將揚聲器安裝至電漿顯示器兩側時

使用短支柱。
使用腳架以及所附的六角扳手來進行安裝。

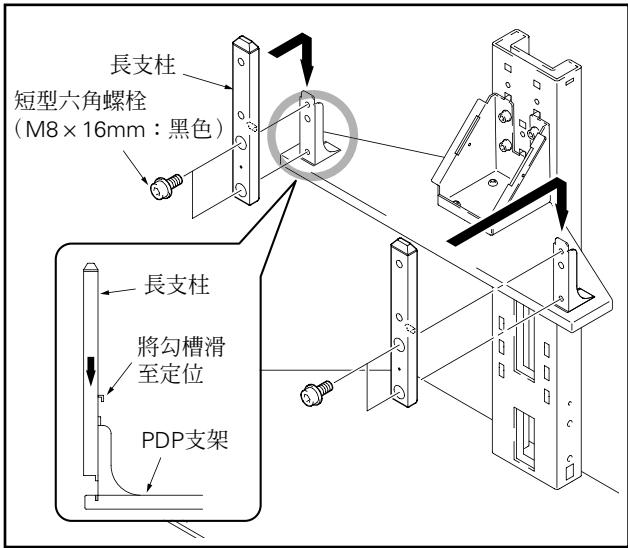

B 在將揚聲器安裝到電漿顯示器或單體式電漿顯示器下方時

使用長支柱。
使用腳架以及所附的六角扳手來進行安裝。

視PDP支架所附的支柱長短而定，不同類型的電獎顯示器可能會使用不同的支架。因此您應該在開始進行安裝之前，先檢查清楚所要安裝的顯示器是否與您使用的支架相容。

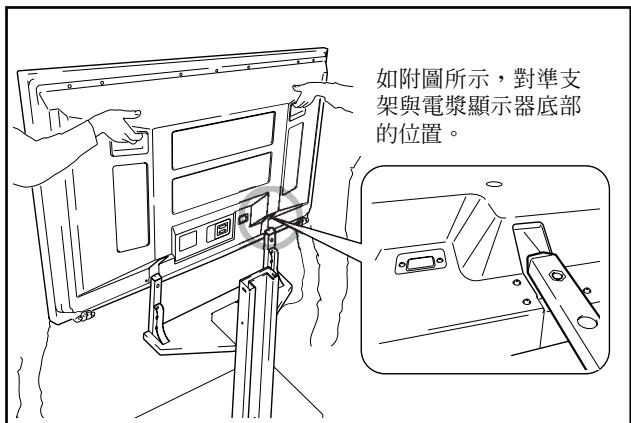

3 將電漿顯示器安裝到支柱上面。

請依圖中箭頭所指將支架的支柱放在電纜顯示器底部合適的位置，然後慢慢將它們垂直地插入。在插入支柱時請特別地小心，切勿將支架的支柱插出電纜顯示器支架插槽以外的部位。若位置插錯將會造成電纜顯示器面板或是其組件損壞，或導致支架彎曲變形。

若然電漿顯示器附有把手，則要安裝到腳架上時，一般最好能以握住把手的方式來托住顯示器。

• 安裝顯示器時，請確定至少應與另一人一同來進行本項工作。
  請小心手指不要夾在顯示器和支柱之間。
• 如果PDP支架已經安裝到上支架孔上並準備要將揚聲器安裝到電漿顯示器或單體式電漿顯示器的下方時，由於顯示器的位置會比較高，因此請務必注意其有確實穩固支撐。

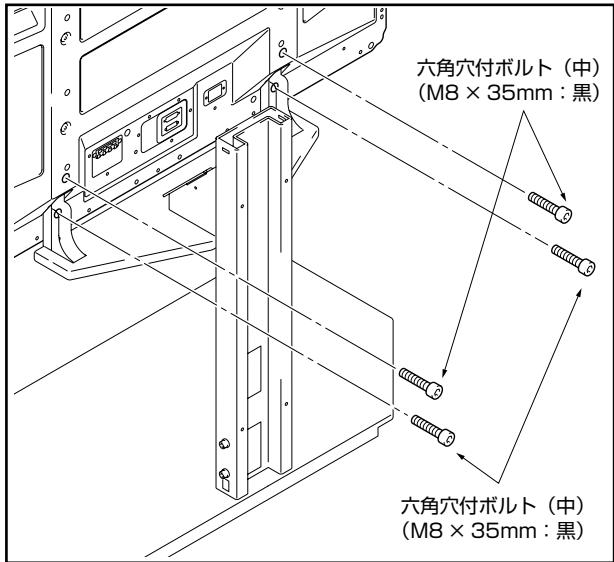

5 使用中型或長型六角螺栓將電漿顯示器固定到支柱上（四個位置）。

請從上方的螺栓開始著手安裝。

在安装PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-436XDE / PDP-436FDE / PDP-436HDG時

請使用下列的螺栓及六角扳手來進行安裝。

• 如果揚聲器是準備安裝到電獎顯示器的兩側或底部，則應在此一階段來進行安裝。
• 有關安裝的方式，請參閱您揚聲器所附的安裝指示說明。

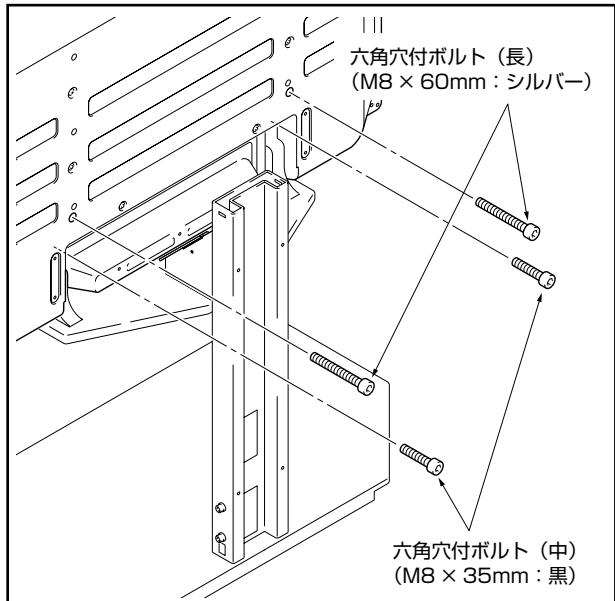

在安裝單體式電漿顯示器時

請使用下列的螺栓及六角扳手來進行安裝。

上……長型六角螺栓（M8×60mm：銀色）

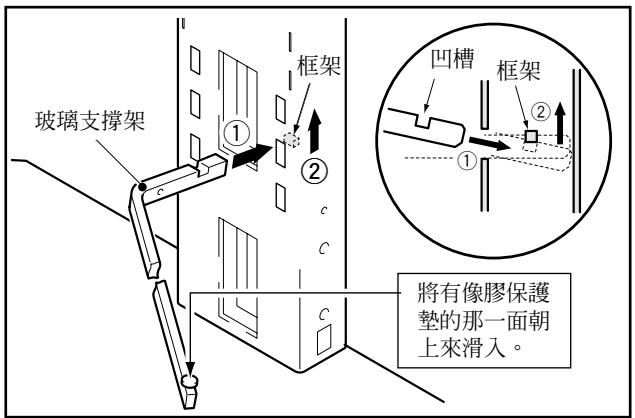

① 將玻璃支撑架插入專爲其準備的孔位，將它們完全的推進孔位裡，這樣它們的尖端會稍微的朝下。
(2) 向下壓著玻璃支撑架的頂端部份來將它們壓低，並將凹槽裝到框架上面。

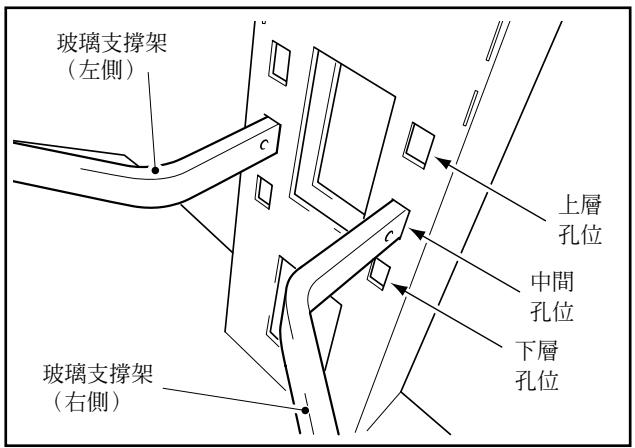

藉由將玻璃支撑架插入上方、中間，或是下方的孔位內，來調整玻璃镶板的高度。（中間孔位的設計主要是做爲標準安裝之用。）

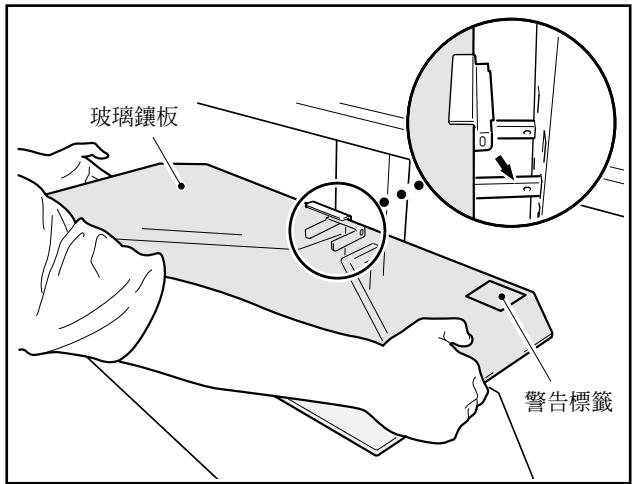

7 將玻璃镶板安裝到支架上。

① 將玻璃镶板放到支架的上方處。

附註

安装時，應將玻璃镶板有警告標籤的那一面朝上。

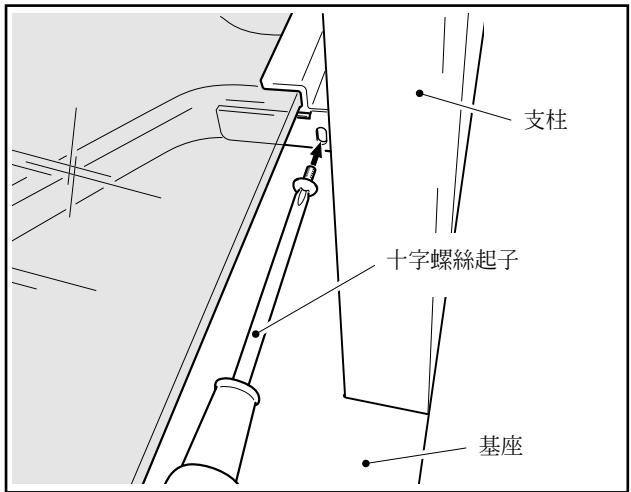

(2) 請以螺絲（M4×10mm：黑色）將其加以固定（兩個位置：左、右側）。

請確實使用螺絲將玻璃镶板固定至定位。請注意若未能確實固定，則在您去碰觸時，即會造成玻璃镶板翻落因而破裂。

8 將設備安裝到玻璃镶板上，並連接設備至顯示器上。

• 將要連接到顯示器的設備安放到玻璃镶板上，然後連接此設備至顯示器。
• 請注意玻璃镶板和基座的設計僅可受重達20公斤的負荷，故安放到玻璃镶板上的設備重量，千萬不可超過此一限制。

附註

錄放影機在安放玻璃镶板時，依據當時錄放影機所安放的位置或相關的其他條件，有時錄放影機會對電漿電視造成幹擾，而產生影像失真的現象。若然發生此種情形，請將錄放影機改而放到底部的位置可避免幹擾。

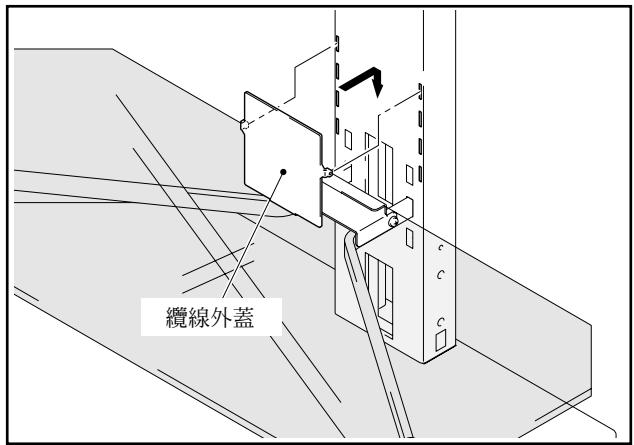

9 將纖線外蓋裝上。

將纜線外蓋安裝到中央支柱上。

附註

進行安裝的動作時，千萬不可讓纜線被夾在纜線蓋與纜線插槽之間。

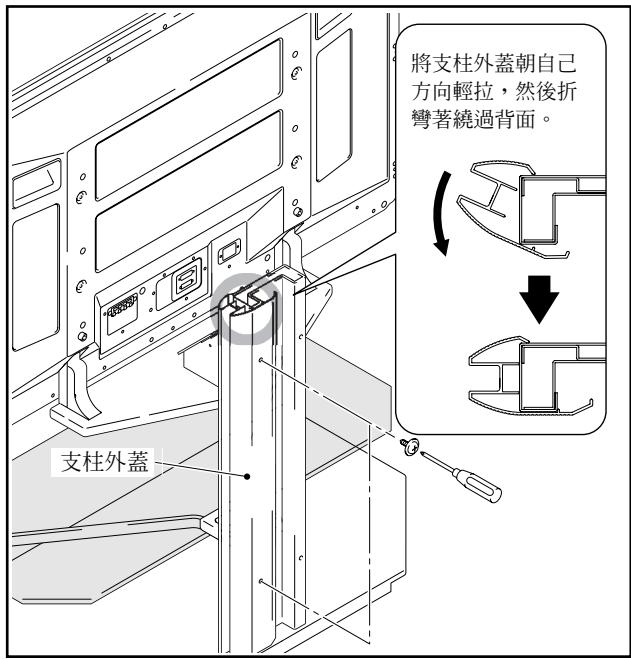

10 將一個支柱外蓋安裝到中央支柱以覆蓋住纜線，並將其以螺絲固定（M4×10mm：銀色）（兩顆螺絲，在頂部和底部）。

請小心繕線不要夾在支柱蓋內。

11使用相同的步驟來將另一側的支柱外蓋裝上，並將其以螺絲固定（M4×10mm：銀色）（兩顆螺絲，在頂部和底部）。

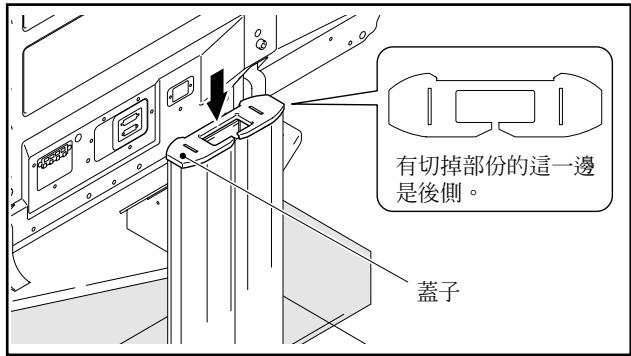

12 將蓋子裝上。

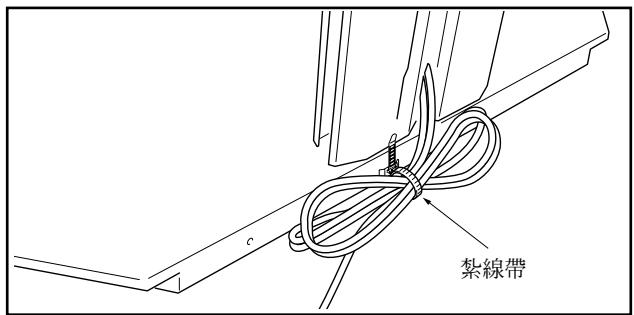

13使用梨線帶。

繫線帶可將任何超過長度的繫線捆綁起來，如下圖所示。

附註

當移動支架時請小心不要踩到任何纖線。

移動支架和顯示器

• 移動支架和顯示器時，請利用其中央支柱來握住支架。
• 移動支架和顯示器時，千萬不要握住電漿顯示器、揚聲器，或是玻璃镶板來做移動的動作。否則，這樣的動作會造成設備破損或損壞。
• 移動至任何類型的不平坦表面時，請握住支架的基座來提起支架和顯示器。
• 當您將支架和顯示器安放在厚地毯上請務必小心，因為這樣做，地毯上的纖維會纏繞在腳輪上面，並會妨碍到它們的滾動。
• 當移動支架和顯示器。

依據支架所安放表面的類型，支架的腳輪可能會在其表面留下痕跡，當選擇支架置放的地點時，這點也應該列入考量當中。

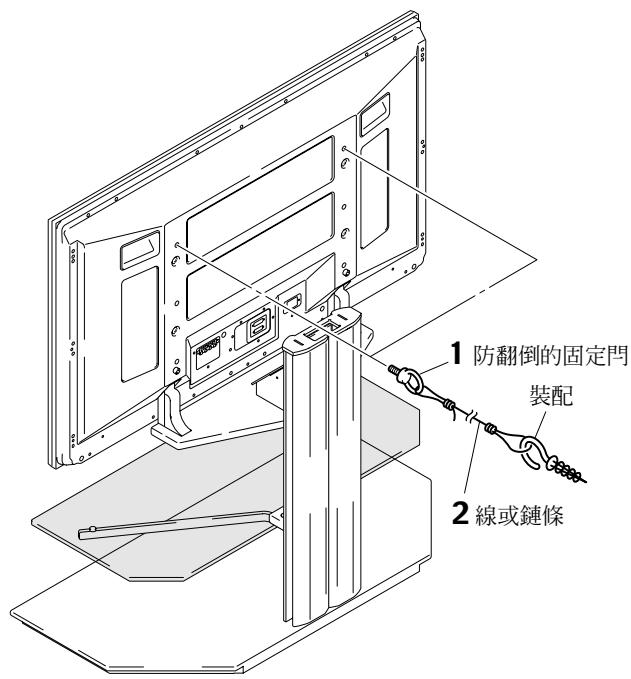

預防設備翻覆

在安裝好支架之後，請特別小心確認電漿顯示器不會翻覆。

1 嵌入防翻倒的固定門在電漿顯示器上。
2 使用堅固的線或是鏈條將適當，穩固的固定在牆上，柱子，或是其他堅固的環境。

左右邊也按照此種方式進行安裝。

附注

請使用市面上專為預防掉落的螺栓，

繩索，鏈條及固定配件。

建議螺栓：公稱直徑8

長度12至 15mm

規格

外部尺寸 960(寬)×760(高)×478(深)mm（使用PDP支架中間孔位時，以及使用短支柱時。）

重量 33.0公斤（當使用短支柱）

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

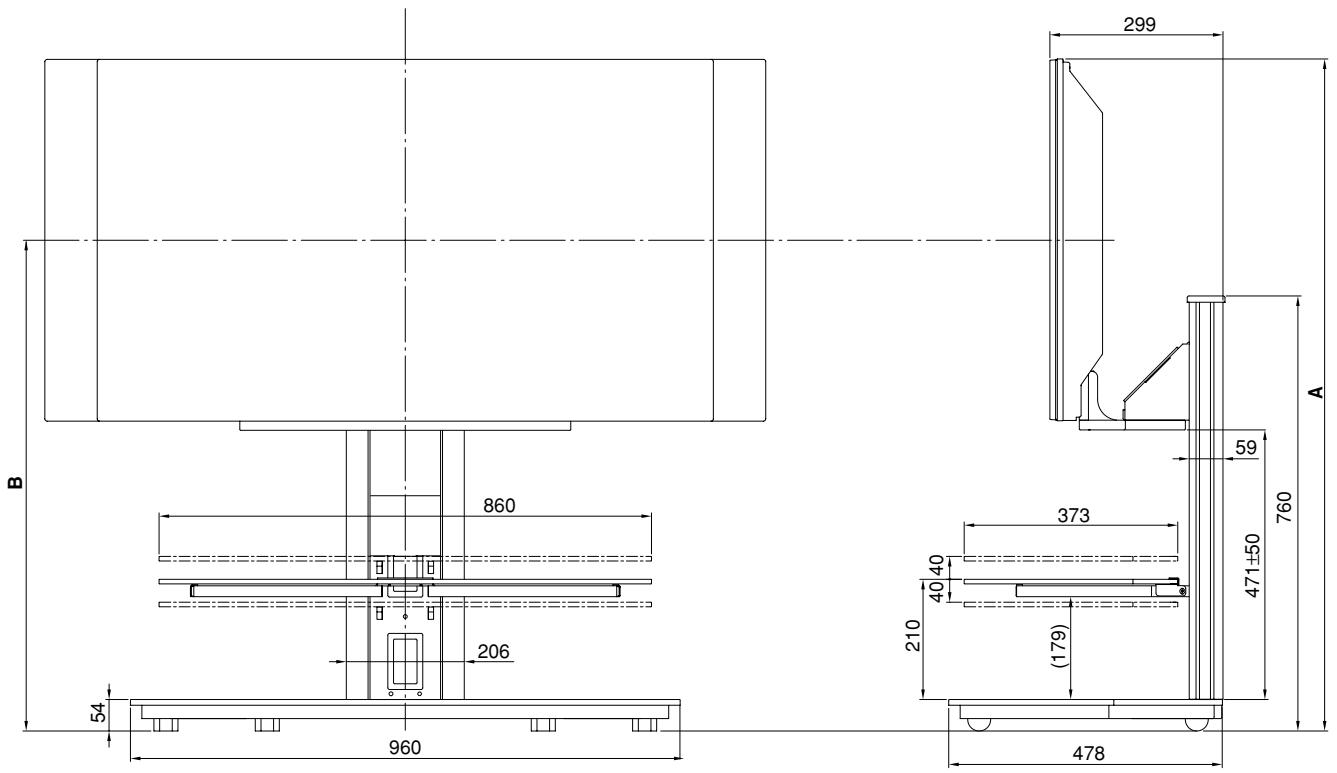

尺寸圖

（單位：mm）

電漿顯示器	揚聲器位置	位置	全高 (尺寸A)	畫面中心 (尺寸B)
PDP-436XDE PDP-436FDE PDP-436HDG	在電漿顯示器兩側	上	1,223	907
		中	1,173	857
		下	1,123	807
	在電漿顯示器下方	上	1,286	970
		中	1,236	920
		下	1,186	870
PDP-506XDE PDP-506FDE PDP-506HDG	在電漿顯示器兩側	上	1,308	950
		中	1,258	900
		下	1,208	850
單體式電漿顯示器	-	上	1,286	970
		中	1,236	920
		下	1,186	870
