BEDIENUNGSANLEITUNG PDK-FS05 PIONEER

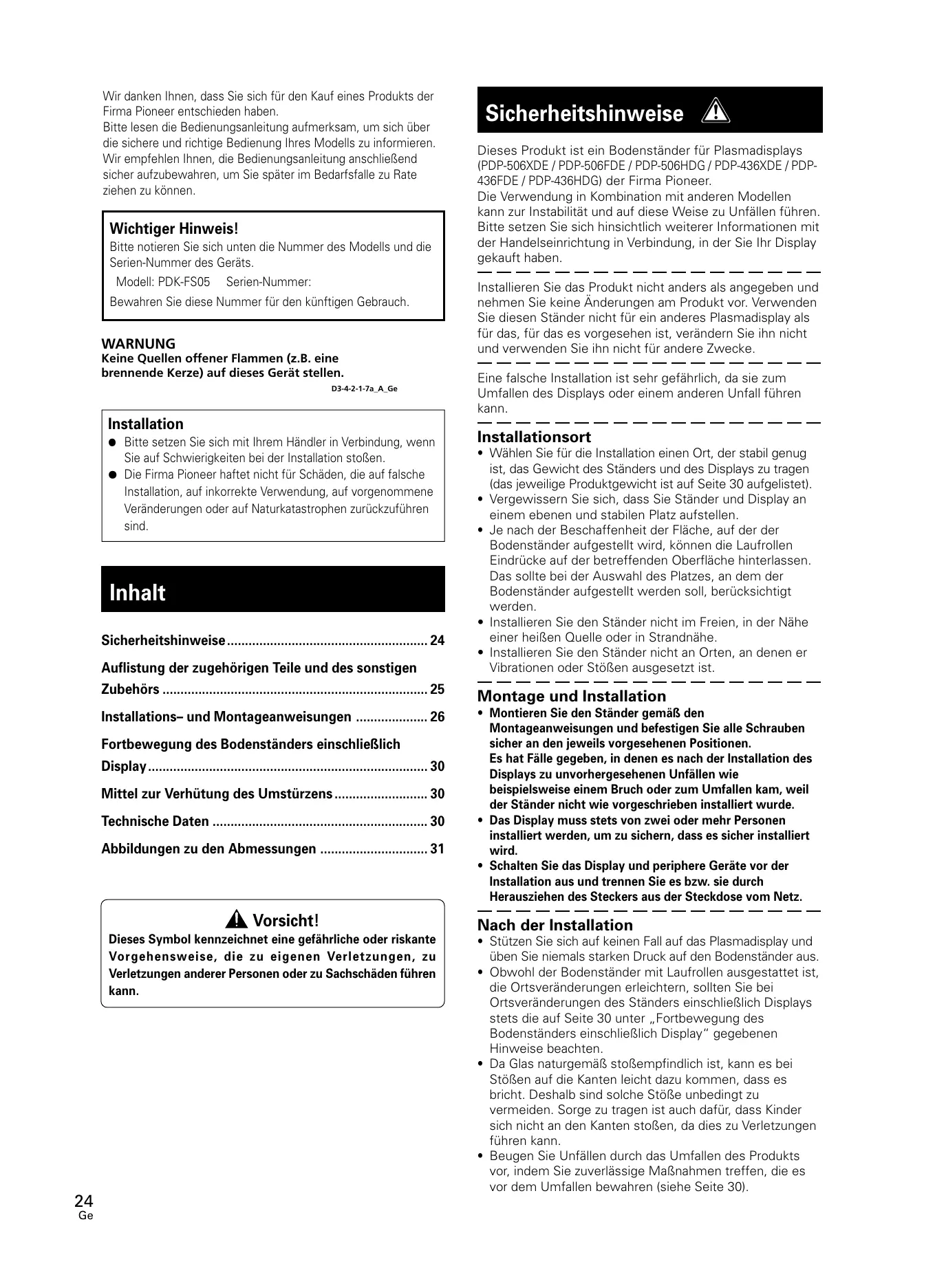

• Wir danken Ihnen, dass Sie sich für den Kauf eines Produkts der Firma Pioneer entschieden haben. Bitte lesen die Bedienungsanleitung aufmerksam, um sich über die sichere und richtige Bedienung Ihres Modells zu informieren. Wir empfehlen Ihnen, die Bedienungsanleitung anschließend sicher aufzubewahren, um Sie später im Bedarfsfalle zu Rate ziehen zu können. Wichtiger Hinweis! Bitte notieren Sie sich unten die Nummer des Modells und die Serien-Nummer des Geräts. Modell: PDK-FS05 Serien-Nummer: Bewahren Sie diese Nummer für den künftigen Gebrauch. WARNUNG Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen. D3-4-2-1-7a_A_Ge Installation ¶ Bitte setzen Sie sich mit Ihrem Händler in Verbindung, wenn Sie auf Schwierigkeiten bei der Installation stoßen. ¶ Die Firma Pioneer haftet nicht für Schäden, die auf falsche Installation, auf inkorrekte Verwendung, auf vorgenommene Veränderungen oder auf Naturkatastrophen zurückzuführen sind. Inhalt Sicherheitshinweise p. 24
• Auflistung der zugehörigen Teile und des sonstigen Zubehörs p. 25
• Installations– und Montageanweisungen p. 26
• Fortbewegung des Bodenständers einschließlich Display p. 30
• Mittel zur Verhütung des Umstürzens p. 30
• Technische Daten p. 30
• Abbildungen zu den Abmessungen Vorsicht! Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann. p. 31

Sicherheitshinweise Dieses Produkt ist ein Bodenständer für Plasmadisplays (PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-436XDE / PDP436FDE / PDP-436HDG) der Firma Pioneer. Die Verwendung in Kombination mit anderen Modellen kann zur Instabilität und auf diese Weise zu Unfällen führen. Bitte setzen Sie sich hinsichtlich weiterer Informationen mit der Handelseinrichtung in Verbindung, in der Sie Ihr Display gekauft haben. Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Änderungen am Produkt vor. Verwenden Sie diesen Ständer nicht für ein anderes Plasmadisplay als für das, für das es vorgesehen ist, verändern Sie ihn nicht und verwenden Sie ihn nicht für andere Zwecke. Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen des Displays oder einem anderen Unfall führen kann. Installationsort

• Wählen Sie für die Installation einen Ort, der stabil genug ist, das Gewicht des Ständers und des Displays zu tragen (das jeweilige Produktgewicht ist auf Seite 30 aufgelistet).
• Vergewissern Sie sich, dass Sie Ständer und Display an einem ebenen und stabilen Platz aufstellen.
• Je nach der Beschaffenheit der Fläche, auf der der Bodenständer aufgestellt wird, können die Laufrollen Eindrücke auf der betreffenden Oberfläche hinterlassen. Das sollte bei der Auswahl des Platzes, an dem der Bodenständer aufgestellt werden soll, berücksichtigt werden.
• Installieren Sie den Ständer nicht im Freien, in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie den Ständer nicht an Orten, an denen er Vibrationen oder Stößen ausgesetzt ist. Montage und Installation
• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie alle Schrauben sicher an den jeweils vorgesehenen Positionen. Es hat Fälle gegeben, in denen es nach der Installation des Displays zu unvorhergesehenen Unfällen wie beispielsweise einem Bruch oder zum Umfallen kam, weil der Ständer nicht wie vorgeschrieben installiert wurde.
• Das Display muss stets von zwei oder mehr Personen installiert werden, um zu sichern, dass es sicher installiert wird.
• Schalten Sie das Display und periphere Geräte vor der Installation aus und trennen Sie es bzw. sie durch Herausziehen des Steckers aus der Steckdose vom Netz. Nach der Installation
• Stützen Sie sich auf keinen Fall auf das Plasmadisplay und üben Sie niemals starken Druck auf den Bodenständer aus.
• Obwohl der Bodenständer mit Laufrollen ausgestattet ist, die Ortsveränderungen erleichtern, sollten Sie bei Ortsveränderungen des Ständers einschließlich Displays stets die auf Seite 30 unter „Fortbewegung des Bodenständers einschließlich Display“ gegebenen Hinweise beachten.
• Da Glas naturgemäß stoßempfindlich ist, kann es bei Stößen auf die Kanten leicht dazu kommen, dass es bricht. Deshalb sind solche Stöße unbedingt zu vermeiden. Sorge zu tragen ist auch dafür, dass Kinder sich nicht an den Kanten stoßen, da dies zu Verletzungen führen kann.
• Beugen Sie Unfällen durch das Umfallen des Produkts vor, indem Sie zuverlässige Maßnahmen treffen, die es vor dem Umfallen bewahren (siehe Seite 30). Auflistung der zugehörigen Teile und des sonstigen Zubehörs Vergewissern Sie sich, ehe Sie mit der Installation ihres Bodenständers beginnen, dass alle unten dargestellten Teile und das sonstige Zubehör vorhanden sind.
• Bitte beachten Sie, dass für die Montage ein Kreuzschlitzschraubenzieher (nicht enthalten) erforderlich ist.

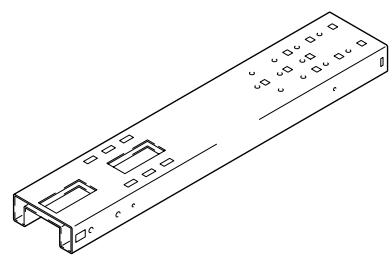

• Zentrale Stützsäule: 1

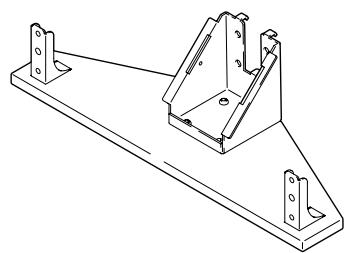

• PDP (Plasmadisplay) – Auflagekonsole: 1

• Glashalter: 2 (ein linker und ein rechter)

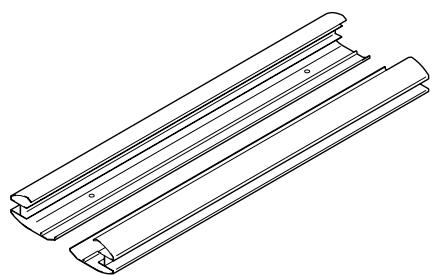

• Stützsäulen-Abdeckungen: 2 (eine linke und eine rechte) Deutsch

• Glasplatte: 1 Vorsicht ! Die Glasplatte sollte zum Schutz vor dem Zerbrechen so lange in ihrer Verpackung bleiben, bis Sie bereit sind, sie am Bodenständer anzubringen.

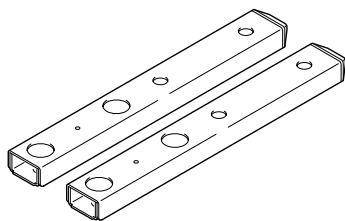

• Kurze Stützsäulen: 2

• Kabelabdeckung: 1 (zur Befestigung an der Stützsäule))

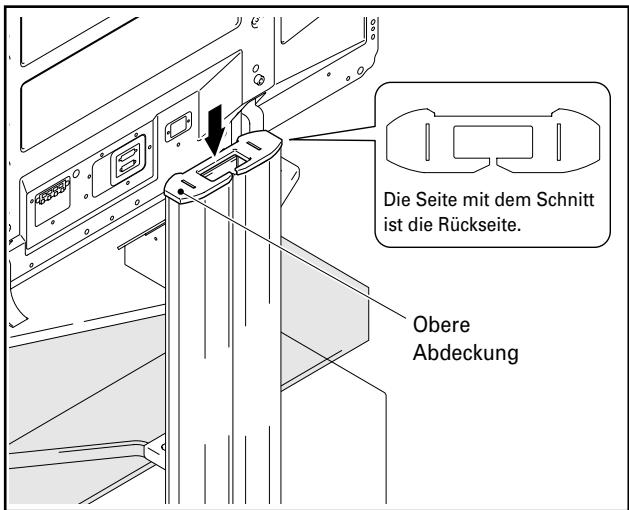

• Obere Abdeckung: 1 (Zum Gebrauch siehe die Tabelle für Arbeitsschritt 3 auf Seite 26.)

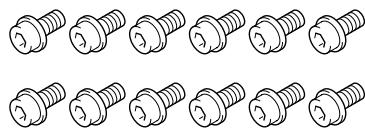

• Kurze Innensechskantschrauben (M8 x 16 mm: schwarz) : 12

• Mittlere Sechskantschrauben (M8 x 35 mm: schwarz): 4 Sechskant-Stiftschlüssel: 1 (gegenüberliegende Seite 6 mm für M8-Schrauben)

• Schrauben (M4 x 10 mm: silberfarben) : 4

• Kabel–Fixierbänder: 4 Bedienungsanleitung (dieses Dokument): 1 フローティングスタンド Floor stand Support de base Bodenständer Supporto per display Vloerstandaard Soporte para colocar en el suelo PDK-FS05

• Lange Innensechskantschrauben (M8 x 60 mm: silberfarben) : 2

• Schrauben (M4 x 10 mm: schwarz) : 2

(Bei dem unten dargestellten Ständer handelt es sich um einen für ein 43-Zoll-Plasmadisplay.) Installations– und Montageanweisungen

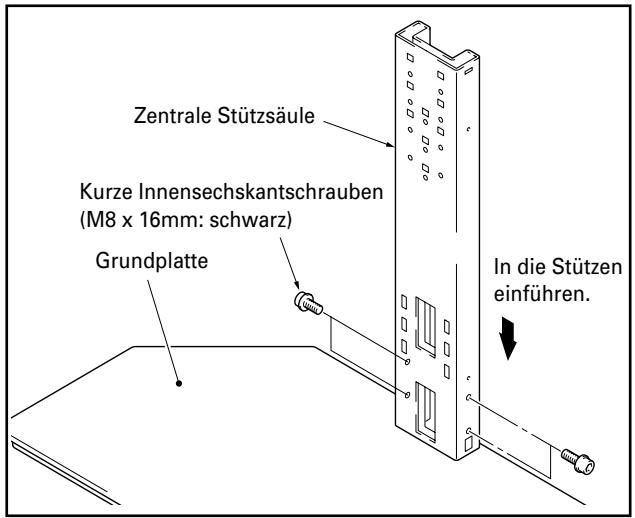

Führen Sie die zentrale Stützsäule in die auf der Grundplatte befindlichen Stützen ein und verwenden Sie kurze Innensechskantschrauben zur Fixierung der Säule an ihrem Platz (4 Positionen).

Befestigen Sie die langen oder die kurzen Stützsäulen mit den kurzen Innensechskantschrauben an der PDPAuflagekonsole (4 Positionen). Tabelle der mit jedem Plasmadisplay mitgelieferten Teile Plasmadisplay Grundplatte

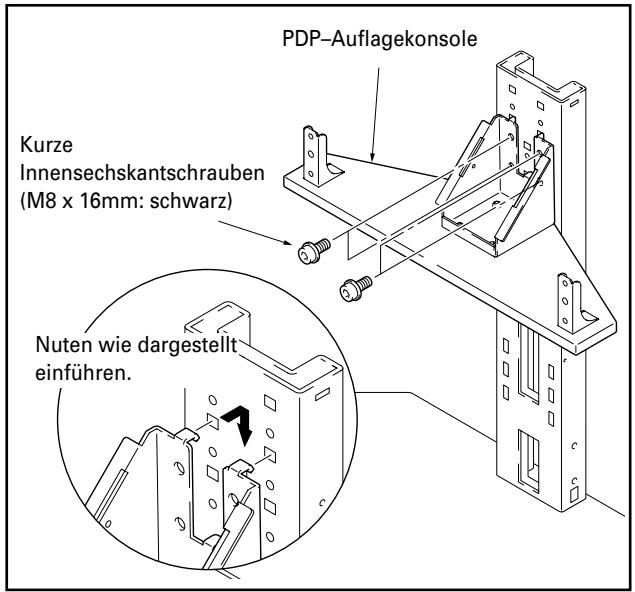

In die Stützen einführen. Verwenden Sie kurze Innensechskantschrauben zur Befestigung der PDP–Auflagekonsole an der zentralen Stützsäule ( die Schrauben müssen an 4 Positionen eingeschraubt werden ). Die Auflagekonsole kann, um die Höhe des Displays einzustellen, in den oberen Schraublöchern, den mittleren Schraublöchern oder den unteren Schraublöchern der zentralen Stützsäule festgeschraubt werden. Die mittleren Schraublöchern sind für die Standard–Installation vorgesehen. PDP–Auflagekonsole PDP-506XDE PDP-506FDE PDP-506HDG seitlich seitlich unten

Verfahrensweise der Befestigung der Stützsäulen

Stützsäulen kurz x 2 kurz x 2 lang x 2 lang x 2 Obere Innensechskantschrauben zur Befestigung des Plasmadisplays mittel x 2 mittel x 2 mittel x 2 lang x 2 Untere Innensechskantschrauben zur Befestigung des Plasmadisplays mittel x 2 mittel x 2 mittel x 2 mittel x 2 Stützsäulen lang x 2 lang x 2 kurz x 2 kurz x 2 Innensechskantschrauben lang x 2 lang x 2 lang x 2 mittel x 2 Hinweis Bewahren Sie die nicht verwendeten Stützsäulen, Schrauben, den Innensechskant-Stiftschlüssel und die vorliegende Betriebsanleitung zusammen und sicher auf.

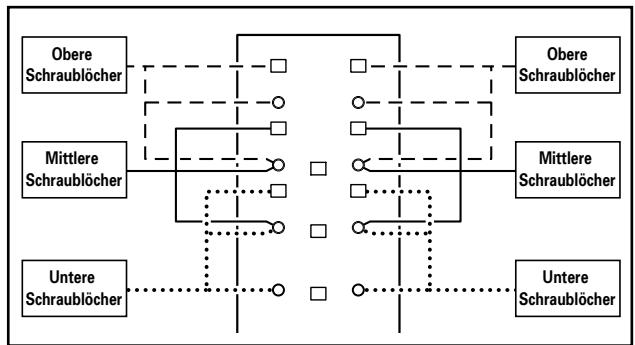

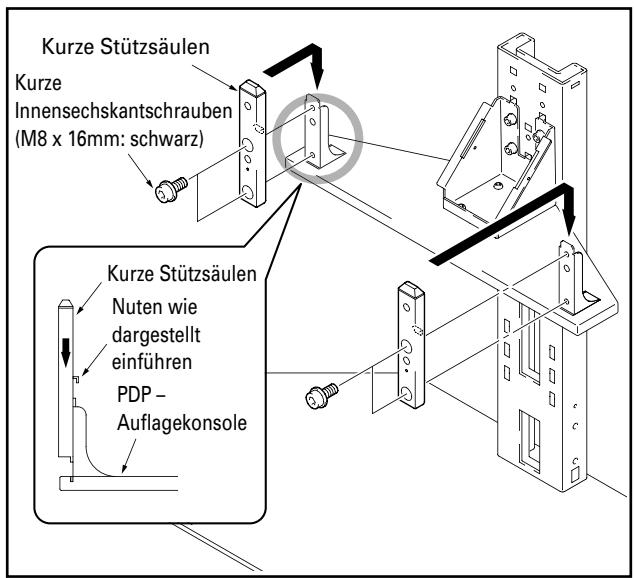

Installation der Lautsprecher an den Seiten des Plasmadisplays Kurze Stützsäulen Kurze Innensechskantschrauben (M8 x 16mm: schwarz) Nuten wie dargestellt einführen. Kurze Stützsäulen Nuten wie dargestellt einführen PDP – Auflagekonsole Positionen der Schraublöcher an der zentralen Stützsäule zur Befestigung der PDP–Auflagekonsole

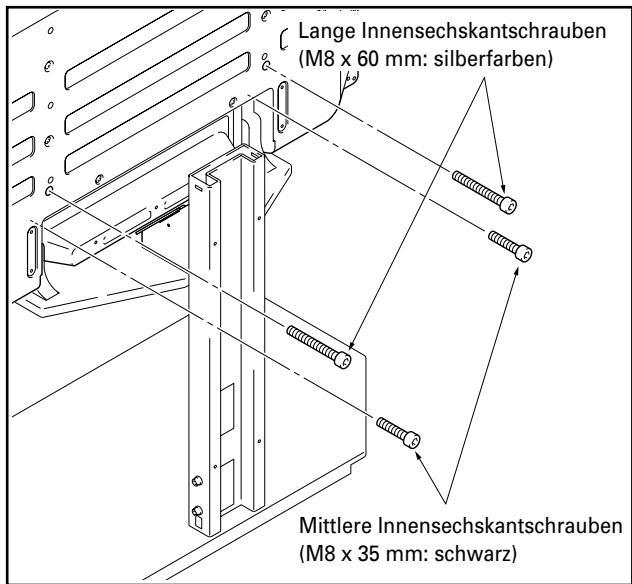

EinkörperPlasmadisplay Verwenden Sie die kurzen Stützsäulen. Verwenden Sie zur Installation den mit dem Ständer mitgelieferten Innensechskant-Stiftschlüssel. Kurze Innensechskantschrauben (M8 x 16mm: schwarz)

PDP-436XDE PDP-436FDE PDP-436HDG Anordnung der Lautsprecher Verwendete Teile Kurze Innensechskantschrauben (M8 x 16mm: schwarz) Nicht verwendete Teile Zentrale Stützsäule Obere Schraublöcher Obere Schraublöcher Mittlere Schraublöcher Mittlere Schraublöcher Untere Schraublöcher Untere Schraublöcher Installations– und Montageanweisungen

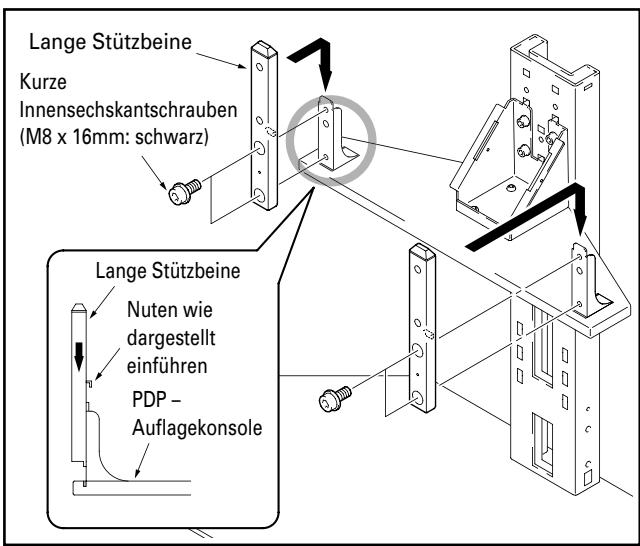

Installation der Lautsprecher unter dem Plasmadisplay Verwenden Sie die langen Stützsäulen. Verwenden Sie zur Installation den mit dem Ständer mitgelieferten Innensechskant-Stiftschlüssel.

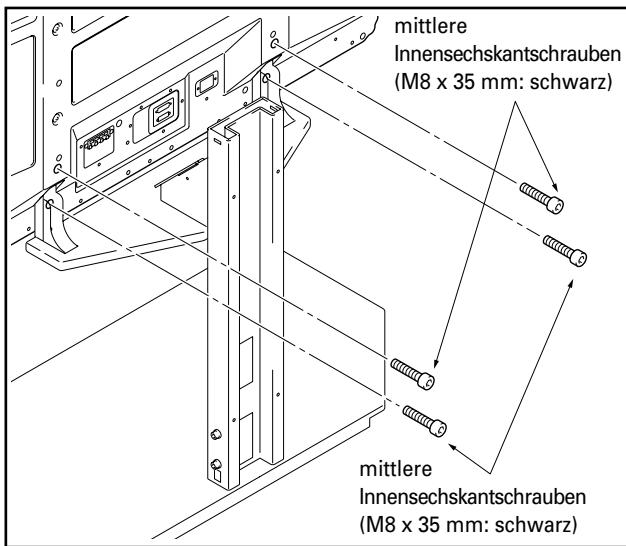

Verwenden Sie die mittleren oder die langen Innensechskantschrauben zur Montage des Plasmadisplays an den Stützsäulen (4 Positionen). Beginnen Sie mit den oberen Schrauben. Installation der Typen PDP-506XDE / PDP-506FDE / PDP506HDG / PDP-436XDE /PDP-436FDE / PDP-436HDG Lange Stützbeine Kurze Innensechskantschrauben (M8 x 16mm: schwarz) Verwenden Sie die folgenden Schrauben zur Montage mit dem Innensechskant-Stiftschlüssel: Oben: mittlere Innensechskantschrauben (M8 x 35 mm: schwarz) Unten: mittlere Innensechskantschrauben (M8 x 35 mm: schwarz) Lange Stützbeine mittlere Innensechskantschrauben (M8 x 35 mm: schwarz) Nuten wie dargestellt einführen Vorsicht!

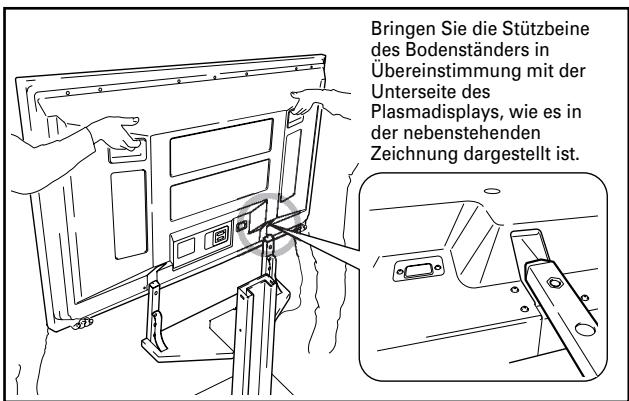

Die Typen des Plasmadisplays, die zusammen mit den Bodenständern verwendet werden, unterscheiden sich je nach der Länge der an der PDP-Auflagekonsole befestigten Stützbeine. Sie sollten daher, bevor Sie mit den Installationsarbeiten fortfahren, prüfen, ob das Display, das installiert werden soll, kompatibel ist. Montage des Plasmadisplays an den Stützbeinen. Passen Sie die Stützsäulen des Tischständers auf der Unterseite des Plasmadisplays an, wie es in der Abbildung durch Pfeile dargestellt ist, und führen Sie dann den Plasmaständer langsam vertikal ein. Gehen Sie dabei sehr vorsichtig vor, um die Stützbeine des Bodenständers nicht in ein anderes Teil des Plasmadisplays als in die vorgesehenen Öffnungen einzuführen. Dies könnte nämlich zu einer Beschädigung des Bedienfelds des Plasmadisplays oder seiner Anschlussstellen oder zu einem Verziehen des Bodenständers führen. Wenn das Plasmadisplay mit Handgriffen ausgestattet ist, dann ist es gewöhnlich am besten, das Display bei der Montage an den Stützbeinen an seinen Handgriffen zu halten. Bringen Sie die Stützbeine des Bodenständers in Übereinstimmung mit der Unterseite des Plasmadisplays, wie es in der nebenstehenden Zeichnung dargestellt ist. Arbeiten Sie bei der Befestigung des Displays unbedingt mit mindesten einer anderen Person zusammen. Seien Sie vorsichtig, dass Ihre Finger nicht zwischen das Vorsicht! Display und die Stützbeine gelangen und dort eingeklemmt werden. Wenn die PDP-Auflagekonsole an den oberen Halterungsöffnungen befestigt worden ist und die Lautsprecher unterhalb des Plasmadisplays oder Einkörper-Plasmadisplays installiert werden sollen, ist genau darauf zu achten, dass das Display stabil gestütztwird, da seine Position höher ist. Deutsch PDP – Auflagekonsole mittlere Innensechskantschrauben (M8 x 35 mm: schwarz) Wenn die Lautsprecher seitlich oder unterhalb des Plasmadisplays installiert werden sollen, sind sie in dieser Phase anzubringen. Zur Verfahrensweise der Installation der Lautsprecher siehe die mit ihrem Lautsprechern mitgelieferten Installationsanweisungen. Installation des Einkörper-Plasmadisplays Verwenden Sie die folgenden Schrauben zur Montage mit dem Innensechskant-Stiftschlüssel: Oben: lange Innensechskantschrauben (M8 x 60 mm: silberfarben) Unten: mittlere Innensechskantschrauben (M8 x 35 mm: schwarz) Lange Innensechskantschrauben (M8 x 60 mm: silberfarben) Mittlere Innensechskantschrauben (M8 x 35 mm: schwarz)

Installations– und Montageanweisungen

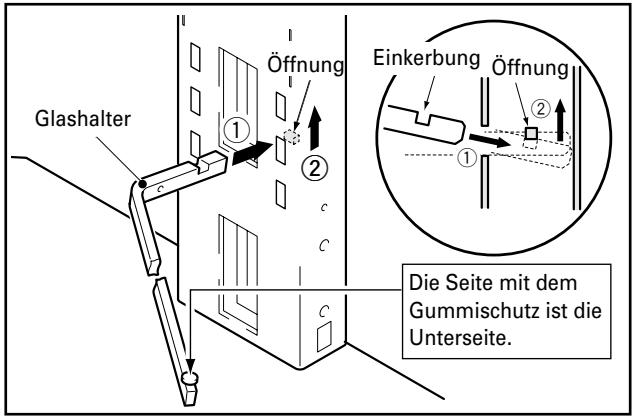

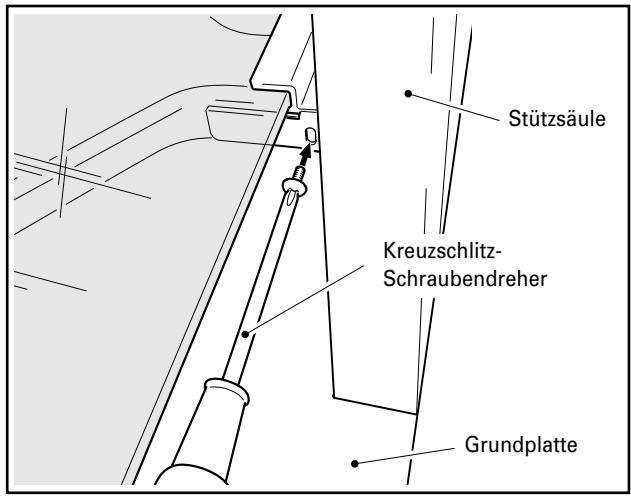

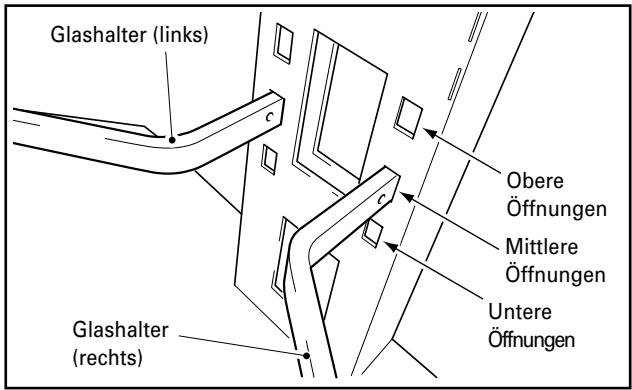

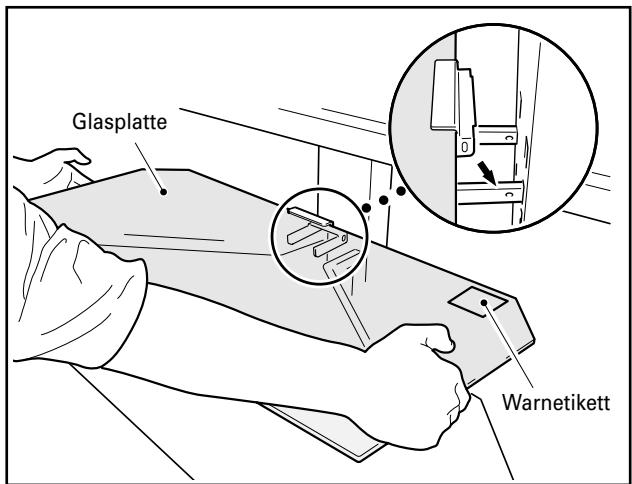

2 Befestigen Sie die Glasplatte mit den vorgesehenen Schrauben (M4 x 10 mm: schwarz) (2 Positionen: links und rechts). Befestigen Sie den linken und den rechten Glashalter an der Stützsäule. 1 Führen Sie die Glashalter in die vorgesehenen Öffnungen ein und drücken Sie sie so in die Öffnungen hinein, dass sie leicht nach unten weisen. 2 Drücken Sie an den Enden der Glashalter nach unten, um sie tiefer zu positionieren, und fügen Sie die Einkerbungen in die jeweiligen Öffnungen ein. Öffnung Glashalter Stützsäule Einkerbung Öffnung KreuzschlitzSchraubendreher

Die Seite mit dem Gummischutz ist die Unterseite. Grundplatte Vergewissern Sie sich, dass Sie die vorgesehenen Schrauben zur Befestigung der Glasplatte an ihrem Platz auch wirklich verwenden. Wenn Sie dies Vorsicht! nämlich unterlassen, kann es passieren, dass die Glasplatte herunterfällt, wenn Sie in Kontakt mit ihr kommen, und dass sie zerbricht. Die Glashalter bzw. Glasstützen können in die oberen, die mittleren oder die unteren Öffnungen eingeführt werden und können so die Höhe der Glasplatte festlegen (Die mittleren Öffnungen sind für den Gebrauch bei der Standard-Installation vorgesehen).

Glashalter (links) Stellen Sie das Gerät, das an das Display angeschlossen werden soll, auf die Glasplatte und schließen Sie es anschließend an das Display an. Bitte beachten Sie, dass die Glasplatte sowie die Grundplatte dafür ausgelegt sind, dass sie bis zu 20 kg Gewicht tragen können und das Gewicht des Gerätes, das auf der Grundplatte platziert wird, niemals diese Grenze überschreitet. Obere Öffnungen Mittlere Öffnungen Glashalter (rechts)

Stellen Sie das vorgesehene Gerät auf die Glasplatte und schließen Sie es an das Display an. Untere Öffnungen Hinweis Wenn ein Videogerät auf der Glaspatte platziert wird, kann es in Abhängigkeit vom Aufstellungsort oder von anderen Bedingungen zuweilen sein, dass es zu Überlagerungen mit dem Plasmadisplay kommt, was zu Bildstörungen führt. Sollte dies der Fall sein, dann stellen Sie das Videogerät stattdessen, um Störungen zu vermeiden, auf die Grundplatte. Installation der Glasplatte an den Glashaltern. 1 Positionieren Sie die Glasplatte oben auf den Glashaltern. Hinweis Die Glasplatte ist mit dem Warnetikett nach oben zu installieren.

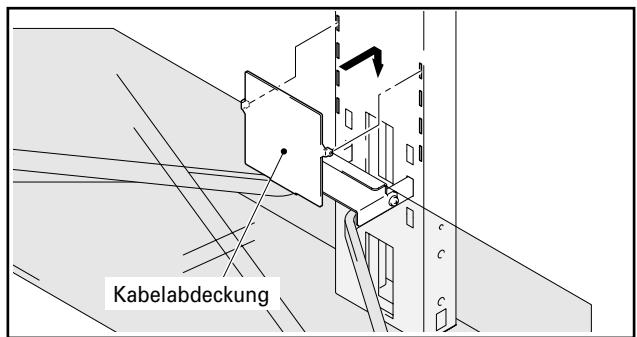

Befestigen Sie die Kabelabdeckung. Passen Sie die Kabelabdeckung in die zentrale Stützsäule ein. Hinweis Achten Sie dabei darauf, dass die Kabel nicht zwischen der Kabelabdeckung und den Kabeleinführungsöffnungen eingeklemmt werden. Glasplatte Warnetikett Kabelabdeckung

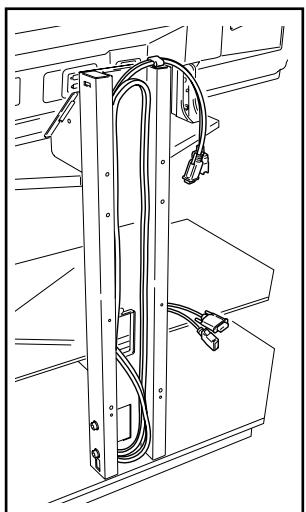

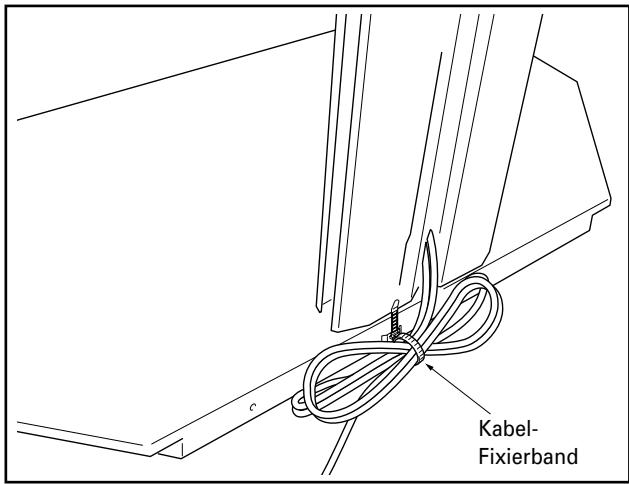

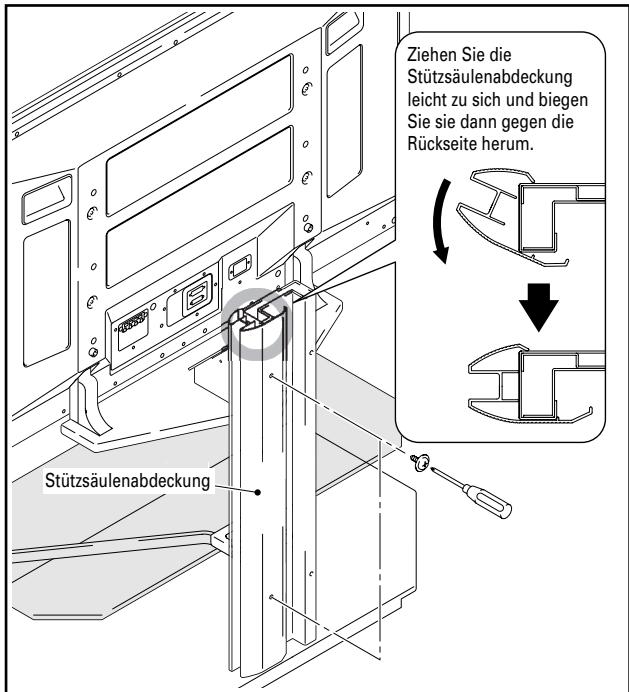

Installations– und Montageanweisungen 10 Bringen Sie eine Stützsäulenabdeckung zur Abdeckung der Kabel an der zentralen Stützsäule an und fixieren Sie sie dann mit den vorgesehenen Schrauben (M4 x 10 mm: silberfarben) (2 Schrauben, eine oben und eine unten). 13 Positionieren Sie die Kabel-Fixierbänder. Die Kabel-Fixierbänder können verwendet werden, um zu lange Kabel zu bündeln, wie es in der Abbildung unten dargestellt ist. Hinweis Stützsäulenabdeckung KabelFixierband Vorsicht! Deutsch Ziehen Sie die Stützsäulenabdeckung leicht zu sich und biegen Sie sie dann gegen die Rückseite herum. Achten Sie bei der Fortbewegung des Bodenständers darauf, dass Sie nicht auf Kabel treten. Achten Sie darauf, dass hierbei nicht die Kabel in den Abdeckungen der Stützsäule eingeklemmt werden. 11 Gehen Sie bei der Befestigung der Stützsäulenabdeckung auf der anderen Seite ebenso vor und fixieren Sie sie dann mit den vorgesehenen Schrauben (M4 x 10 mm: silberfarben) (2 Schrauben, eine oben und eine unten). 12 Befestigen Sie die Abdeckung. Die Seite mit dem Schnitt ist die Rückseite. Obere Abdeckung

Fortbewegung des Bodenständers einschließlich Display Wenn Sie den Ständer einschließlich Display fortbewegen, dann halten Sie den Ständer an seiner zentralen Stützsäule. Bewegen Sie den Ständer einschließlich Display nie fort, indem Sie das Plasmadisplay, die Lautsprecher oder die Glasplatte halten. Wenn Sie dies tun, kann das zu Zerstörungen oder Beschädigung des Gerätes bzw. der Einheit führen. Wenn Sie den Ständer einschließlich Display auf einer unebenen Fläche fortbewegen wollen, dann heben Sie die Einheit mit Hilfe der Grundplatte des Bodenständers an. Stellen Sie den Bodenständer einschließlich Display nicht auf einer mit einem dicken Teppich belegten Fläche auf, denn wenn Sie dies tun, könnten sich die Fasern um die Laufrollen winden und diese am Rollen hindern. Fortbewegung des Ständers einschließlich Display. Je nach der Art der Fläche, auf die der Bodenständer gestellt wird, können die Laufräder Einkerbungen auf der Oberfläche hinterlassen. Dies sollte bei der Wahl des Platzes, an dem der Bodenständer aufgestellt werden soll, berücksichtigt werden. Mittel zur Verhütung des Umstürzens Ergreifen Sie nach der Installation des Ständers mit Plasmadisplay spezielle Maßnahmen, die sichern, dass die Einheit nicht umstürzt.

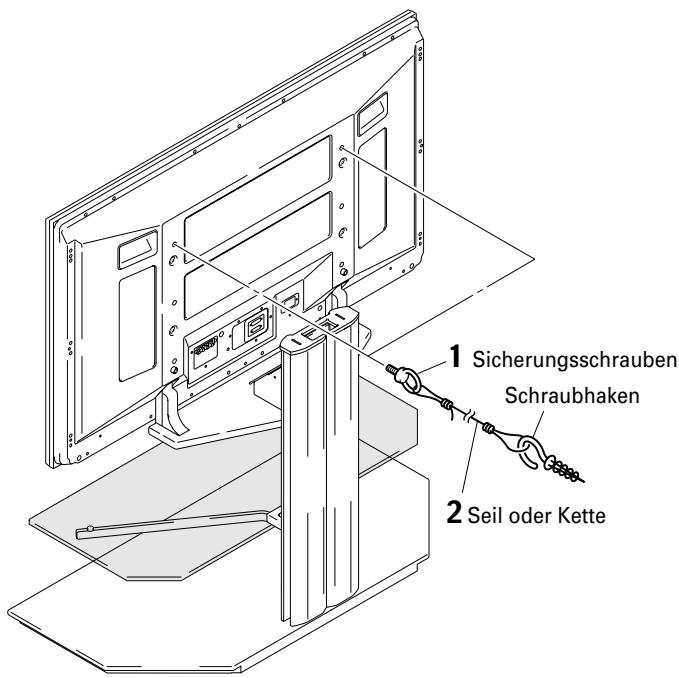

Befestigen von Sicherungsschrauben zur Verhütung des Umfallens am Plasmadisplay. Verwendung starker Schnuren oder Ketten zur angemessenen und sicheren Stabilsierung der Einheit an einer Wand, einer Säule oder einem anderen stabilen Bauelement. Führen Sie diese Arbeiten in derselben Art und Weise auf der linken und der rechten Seite aus. Hinweis Verwenden Sie handelsübliche Sicherungsschrauben, Schnuren/Seile, Ketten und Schraubhaken. Empfohlene Schrauben: Nenndurchmesser M8, Länge 12 – 15 mm 1 Sicherungsschrauben Schraubhaken 12–15 mm 2 Seil oder Kette Technische Daten Außenabmessungen: 960 (B) x 760 (H) x 478 (T) mm (bei Verwendung der PDP-Auflagekonsole an den mittleren Öffnungen sowie der Verwendung der kurzen Stützbeine) Gewicht: 33,0 kg (bei Verwendung der kurzen Stützbeine)

• Die oben aufgeführten technischen Daten und das Äußere können aus Gründen der Verbesserung des Produkts ohne vorherige Ankündigung verändert werden.

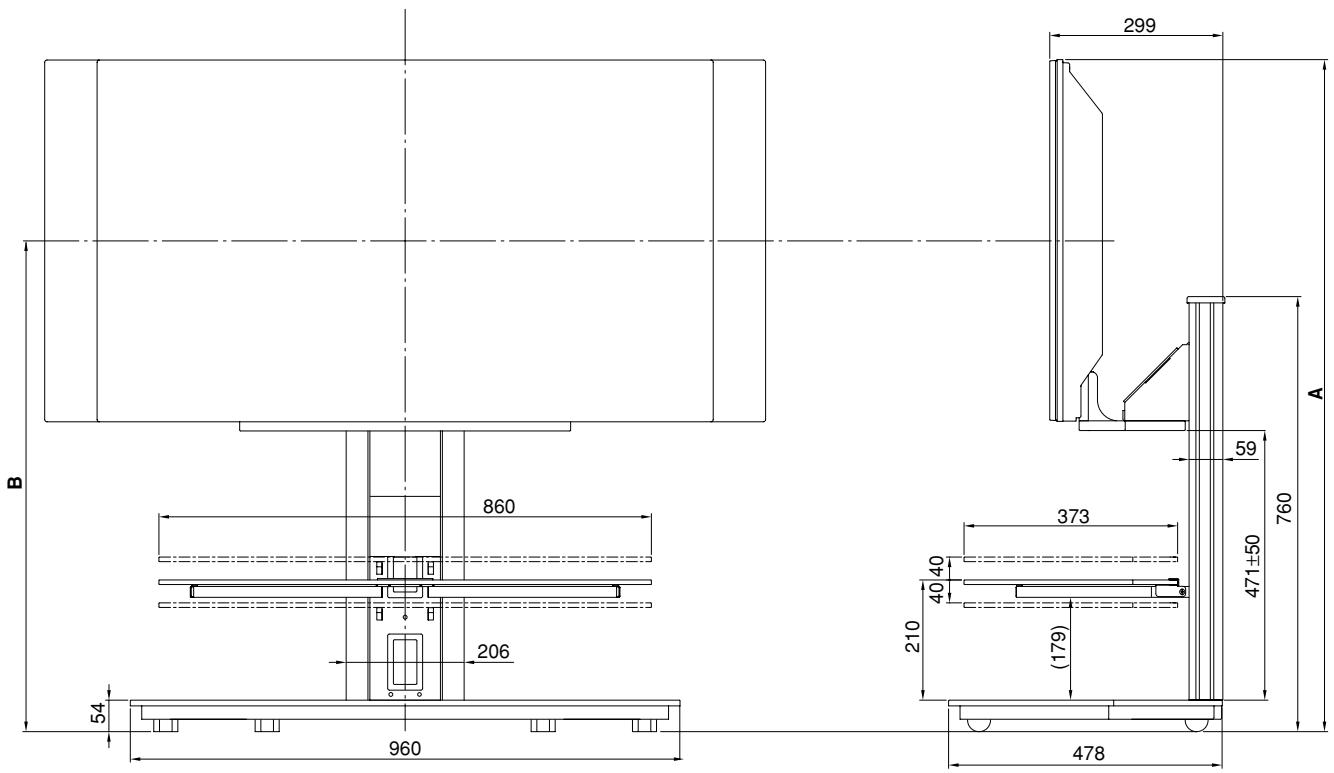

Abbildungen zu den Abmessungen

(Einheiten: mm) Gesamthöhe Bildschirmmitte Plasmadisplay Installation der Lautsprecher Position Obere

PDP-436XDE An den Seiten des Plasmadisplays Untere

PDP-436FDE PDP-436HDG Unter dem Plasmadisplay PDP-506XDE PDP-506FDE PDP-506HDG Einkörper-Plasmadisplay An den Seiten des Plasmadisplays

(Abmessungen A) (Abmessungen B) Obere

Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2005 Pioneer Corporation. Alle Rechte vorbehalten.
