MANUALE UTENTE PDK-FS05 PIONEER

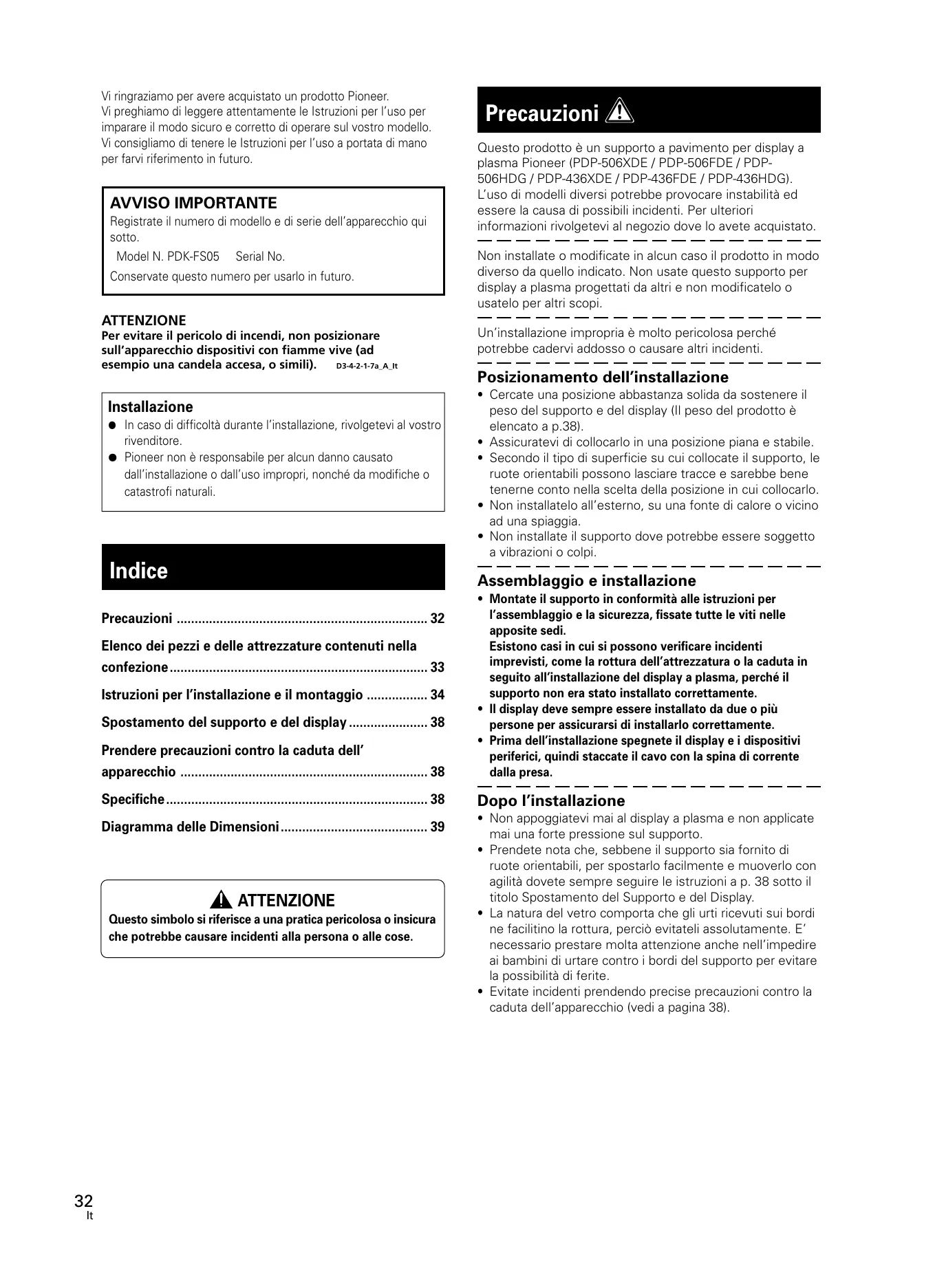

Vi ringraziamo per avere acquistato un prodotto Pioneer. Vi preghiamo di leggere attentamente le Istruzioni per l’uso per imparare il modo sicuro e corretto di operare sul vostro modello. Vi consigliamo di tenere le Istruzioni per l’uso a portata di mano per farvi riferimento in futuro. AVVISO IMPORTANTE Registrate il numero di modello e di serie dell’apparecchio qui sotto. Model N. PDK-FS05 Serial No. Conservate questo numero per usarlo in futuro. ATTENZIONE Per evitare il pericolo di incendi, non posizionare sull’apparecchio dispositivi con fiamme vive (ad D3-4-2-1-7a_A_It esempio una candela accesa, o simili). Installazione ¶ In caso di difficoltà durante l’installazione, rivolgetevi al vostro rivenditore. ¶ Pioneer non è responsabile per alcun danno causato dall’installazione o dall’uso impropri, nonché da modifiche o catastrofi naturali. Indice Non installate o modificate in alcun caso il prodotto in modo diverso da quello indicato. Non usate questo supporto per display a plasma progettati da altri e non modificatelo o usatelo per altri scopi. Un’installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti. Posizionamento dell’installazione

  • Cercate una posizione abbastanza solida da sostenere il peso del supporto e del display (Il peso del prodotto è elencato a p.38).
  • Assicuratevi di collocarlo in una posizione piana e stabile.
  • Secondo il tipo di superficie su cui collocate il supporto, le ruote orientabili possono lasciare tracce e sarebbe bene tenerne conto nella scelta della posizione in cui collocarlo.
  • Non installatelo all’esterno, su una fonte di calore o vicino ad una spiaggia.
  • Non installate il supporto dove potrebbe essere soggetto a vibrazioni o colpi. Prendere precauzioni contro la caduta dell’ apparecchio ..................................................................... 38
  • Montate il supporto in conformità alle istruzioni per l’assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi. Esistono casi in cui si possono verificare incidenti imprevisti, come la rottura dell’attrezzatura o la caduta in seguito all’installazione del display a plasma, perché il supporto non era stato installato correttamente.
  • Il display deve sempre essere installato da due o più persone per assicurarsi di installarlo correttamente.
  • Prima dell’installazione spegnete il display e i dispositivi periferici, quindi staccate il cavo con la spina di corrente dalla presa. Specifiche......................................................................... 38 Dopo l’installazione Elenco dei pezzi e delle attrezzature contenuti nella confezione ........................................................................ 33 Istruzioni per l’installazione e il montaggio ................. 34 Spostamento del supporto e del display ...................... 38 Diagramma delle Dimensioni......................................... 39 ATTENZIONE Questo simbolo si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose.

Questo prodotto è un supporto a pavimento per display a plasma Pioneer (PDP-506XDE / PDP-506FDE / PDP506HDG / PDP-436XDE / PDP-436FDE / PDP-436HDG). L’uso di modelli diversi potrebbe provocare instabilità ed essere la causa di possibili incidenti. Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato. Assemblaggio e installazione Precauzioni ...................................................................... 32

  • Non appoggiatevi mai al display a plasma e non applicate mai una forte pressione sul supporto.
  • Prendete nota che, sebbene il supporto sia fornito di ruote orientabili, per spostarlo facilmente e muoverlo con agilità dovete sempre seguire le istruzioni a p. 38 sotto il titolo Spostamento del Supporto e del Display.
  • La natura del vetro comporta che gli urti ricevuti sui bordi ne facilitino la rottura, perciò evitateli assolutamente. E’ necessario prestare molta attenzione anche nell’impedire ai bambini di urtare contro i bordi del supporto per evitare la possibilità di ferite.

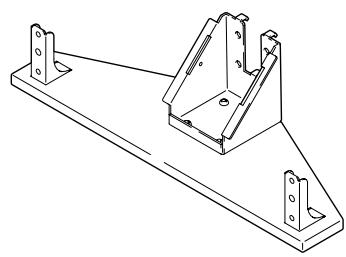

  • Evitate incidenti prendendo precise precauzioni contro la caduta dell’apparecchio (vedi a pagina 38). Elenco dei pezzi e delle attrezzature contenuti nella confezione Verificate di avere ricevuto tutti i pezzi e le attrezzature elencate qui sotto prima di procedere al montaggio del supporto.
  • Vi preghiamo di notare che per il montaggio è necessario un cacciavite Philips (che non è incluso).

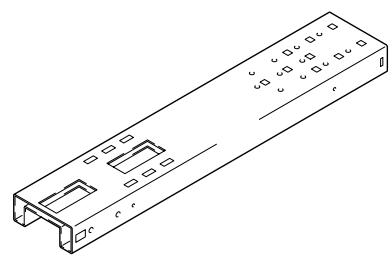

  • Colonna centrale di sostegno x 1
  • Pannello di vetro x 1
  • Sostegni per il vetro (x 2, uno a sinistra e l’altro a destra)

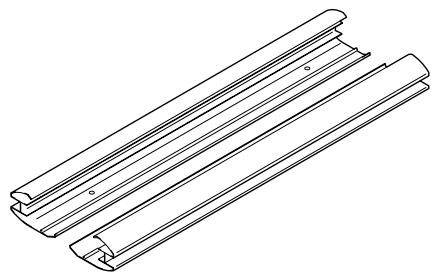

  • Coperture per colonna di sostegno (x2, una a destra e l’altra a sinistra) Attenzione

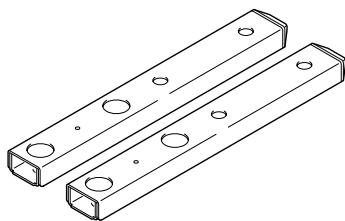

  • Gambe di sostegno lunghe x 2
  • Gambe di sostegno corte x 2
  • Copertura del cavo x 1 (da montare sulla colonna di sostegno) Italiano Per prevenire rotture, il pannello di vetro dovrebbe essere lasciato nella sua confezione fino al momento in cui siete pronti per fissarlo al supporto.

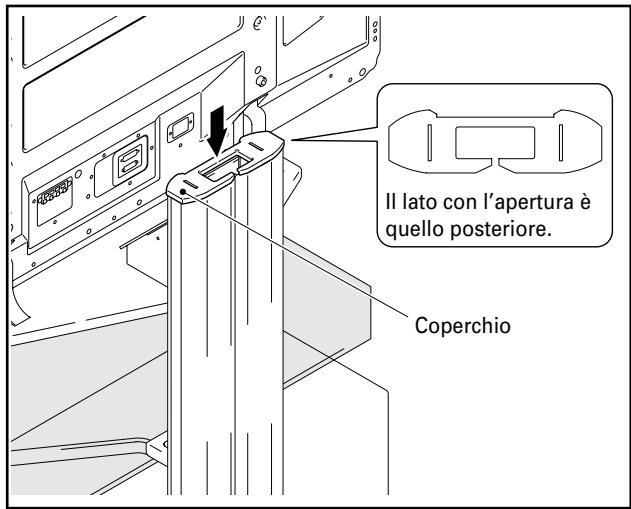

  • Coperchio x 1 (Per l’utilizzo si rimanda alla tavola per la Procedura 3 a pagina 34.)

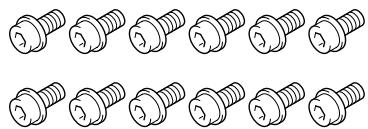

  • Bulloni esagonali corti (M8 x 16 mm : nere) x 12 Brugola esagonale x 1 (Parte opposta di 6 mm per uso M8)
  • Bulloni esagonali medi (M8 x 35 mm : nere) x 4
  • Bulloni esagonali lunghi (M8 x 60 mm : argento) x 2

Istruzioni per l’installazione e il montaggio (Il sostegno illustrato sotto è quello da 43-pollici)

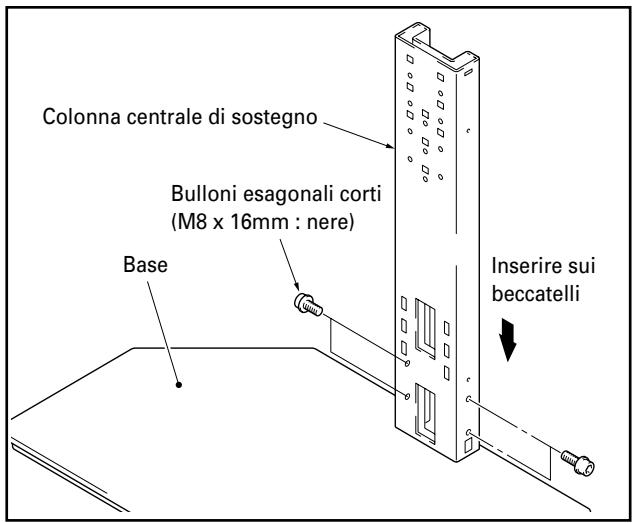

Fate scivolare la colonna di sostegno centrale nelle scanalature sulla base, e utilizzate i bulloni esagonali corti per fissarla in loco (4 posizioni).

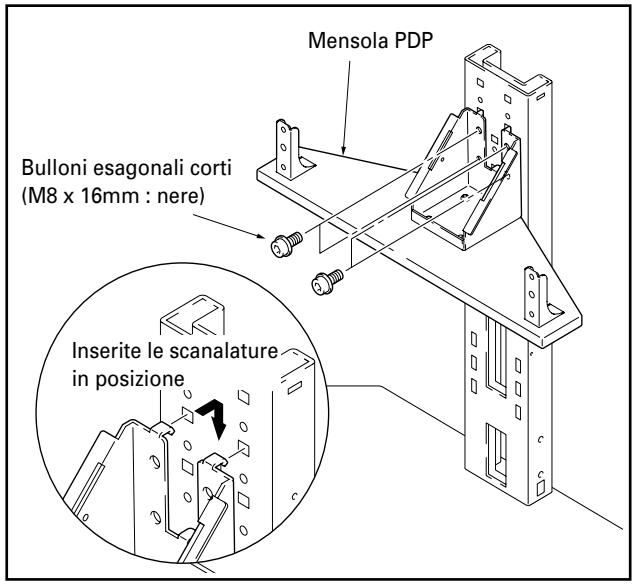

Fissare le gambe di sostegno lunghe o le gambe di sostegno corte alla mensola PDP con i bulloni esagonali corti (4 posizioni). Tabella dei pezzi in dotazione con ogni display a plasma Colonna centrale di sostegno Display a plasma Ubicazione degli altoparlanti Bulloni esagonali corti (M8 x 16mm : nere) Base

PDP-506XDE PDP-506FDE PDP-506HDG Inserire sui beccatelli Utilizzate i bulloni esagonali corti per montare la mensola PDP sulla colonna centrale di sostegno (bulloni da avvitare in quattro posizioni). E’ possibile avvitare la mensola nei fori superiori, in quelli centrali o in quelli inferiori della colonna centrale di sostegno per regolare l’altezza del display. Quelli centrali sono stati progettati per essere usati per un’installazione standard. Modalità di posizionamento delle gambe di sostegno Gambe di sostegno PDP-436XDE PDP-436FDE PDP-436HDG Display a plasma compatto (a corpo unico) Di lato Di lato Sotto

Corte x 2 Corte x 2 Lunghe x 2 Lunghe x 2 Per fissare il display a plasma usate la parte alta Pezzi dei bulloni utilizzati esagonali Medi x 2 Medi x 2 Medi x 2 Lunghi x 2 Per fissare il display a plasma utilizzate la parte inferiore dei bulloni esagonali Medi x 2 Medi x 2 Medi x 2 Medi x 2 Lunghe x 2 Lunghe x 2 Corte x 2 Corte x 2 Lunghi x 2 Lunghi x 2 Lunghi x 2 Medi x 2 Gambe di Pezzi non sostegno utilizzati Bulloni esagonali Nota Assicuratevi di conservare insieme con cura le gambe di sostegno non utilizzate, i bulloni, la brugola esagonale e le istruzioni per l’uso. Mensola PDP

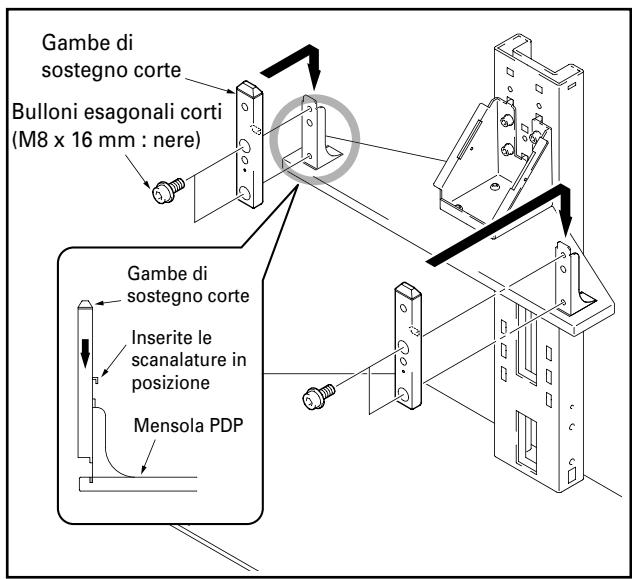

Bulloni esagonali corti (M8 x 16mm : nere) Se installate gli altoparlanti ai lati del display a plasma Utilizzate le gambe di sostegno corte. Per fare questo usate la brugola esagonale in dotazione al sostegno. Inserite le scanalature in posizione Gambe di sostegno corte Bulloni esagonali corti (M8 x 16 mm : nere) Posizioni dei fori sulla colonna di sostegno centrale per il montaggio della mensola PDP

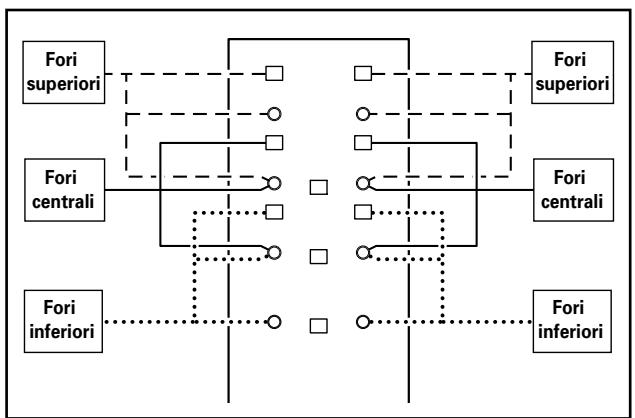

Fori superiori Fori superiori Fori centrali Fori centrali Fori inferiori Fori inferiori Gambe di sostegno corte Inserite le scanalature in posizione Mensola PDP Istruzioni per l’installazione e il montaggio

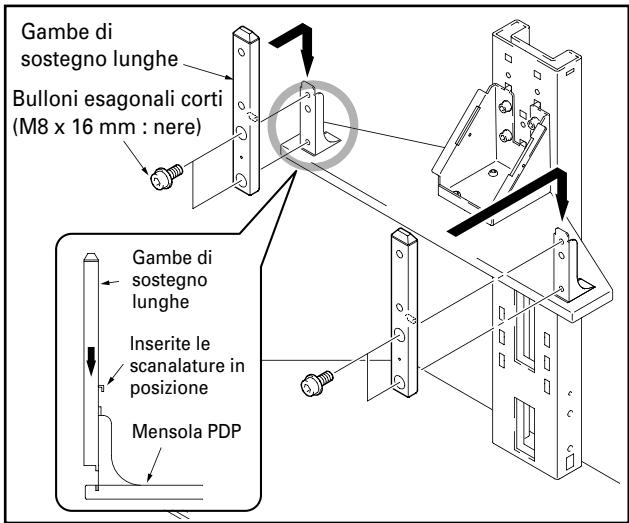

Se installate gli altoparlanti sotto il display a plasma o un display a plasma compatto a corpo unico Utilizzate le gambe di sostegno lunghe. Per fare questo usate la brugola esagonale in dotazione al sostegno. Gambe di sostegno lunghe

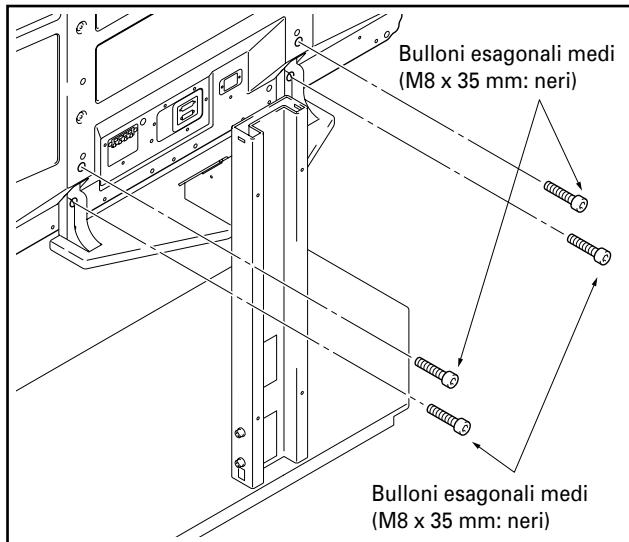

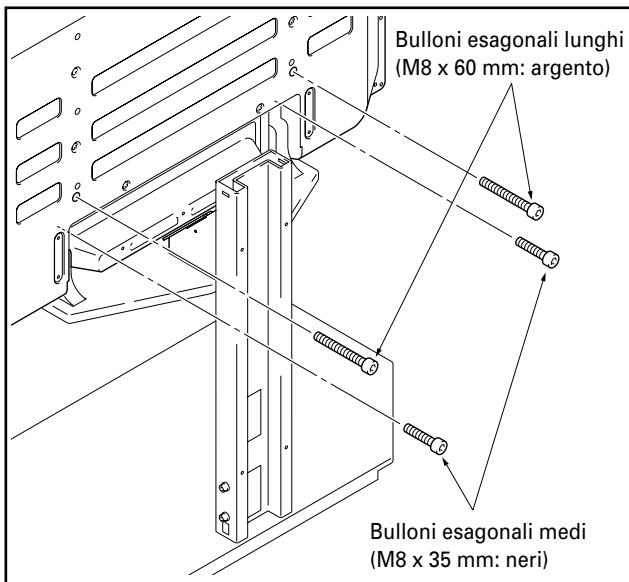

Usate i bulloni esagonali medi o lunghi per fissare il display a plasma alle gambe di sostegno (4 posizioni). Iniziate l’installazione con i bulloni in alto. Se installate il PDP-506XDE / PDP-506FDE / PDP506HDG / PDP-436 XDE / PDP-436FDE / PDP-436HDG Utilizzate i bulloni seguenti per fissarlo con la brugola esagonale. Parte superiore ..... Bulloni esagonali medi (M8 x 35 mm: neri) Parte inferiore ....... Bulloni esagonali medi (M8 x 35 mm: neri) Bulloni esagonali corti (M8 x 16 mm : nere) Bulloni esagonali medi (M8 x 35 mm: neri) Gambe di sostegno lunghe Inserite le scanalature in posizione Attenzione

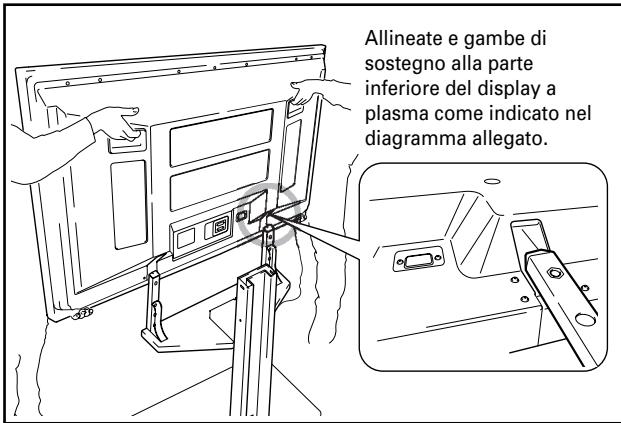

I modelli di display a plasma che è possibile utilizzare con il supporto cambiano secondo la lunghezza delle gambe di sostegno fissate alla mensola PDP, quindi prima di procedere si dovrebbe verificare se quello da montare è compatibile. Posizionate il display a plasma sulle gambe di sostegno. Fissate le colonne di supporto di tavolo alla parte inferiore del display a plasma, come indicato dalle frecce, quindi inseritele adagio verticalmente. Usate estrema attenzione ad inserire le gambe di sostegno del supporto esattamente nelle scanalature di inserimento del supporto e in nessuna altra parte del display a plasma. Prendete nota che questo potrebbe danneggiare il pannello del display a plasma o i suoi portelli o causare l’incurvatura del supporto. Se il display a plasma è dotato di maniglie, è meglio tenerlo per le maniglie quando lo inserite nelle gambe di sostegno. Allineate e gambe di sostegno alla parte inferiore del display a plasma come indicato nel diagramma allegato. Italiano Mensola PDP PDP

Bulloni esagonali medi (M8 x 35 mm: neri) Se gli altoparlanti sono installati ai lati o nella parte inferiore del display a plasma, devono essere collocati in questo punto. Vedi le istruzioni di installazione fornite con gli altoparlanti per istallarli correttamente. Se installate il display a plasma compatto a corpo unico Utilizzate i bulloni seguenti per fissarlo con la brugola esagonale. Parte superiore ..... Bulloni esagonali lunghi (M8 x 60 mm: argento) Parte inferiore ....... Bulloni esagonali medi (M8 x 35 mm: neri) Bulloni esagonali lunghi (M8 x 60 mm: argento) Assicuratevi di lavorare almeno con un’altra persona al montaggio del display. Attenzione Fate attenzione a non lasciare che le vostre dita restino schiacciate tra il diplay e le gambe di sostegno. Se la mensola PDP è posizionata nei fori superiori e gli altoparlanti installati nella parte inferiore del display a plasma o del display a plasma compatto a corpo unico, assicuratevi che il display sia solidamente sostenuto, poiché la posizione sarà più elevata. Bulloni esagonali medi (M8 x 35 mm: neri)

Istruzioni per l’installazione e il montaggio

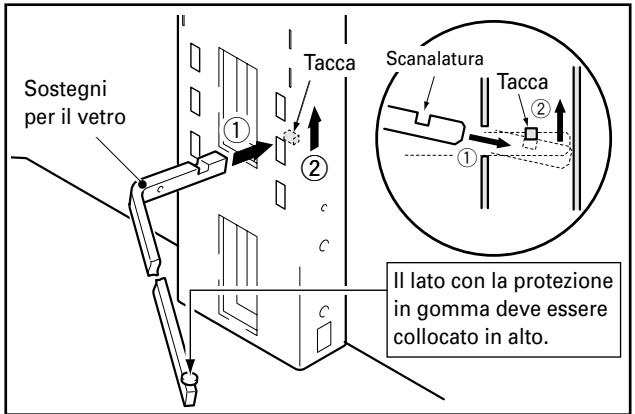

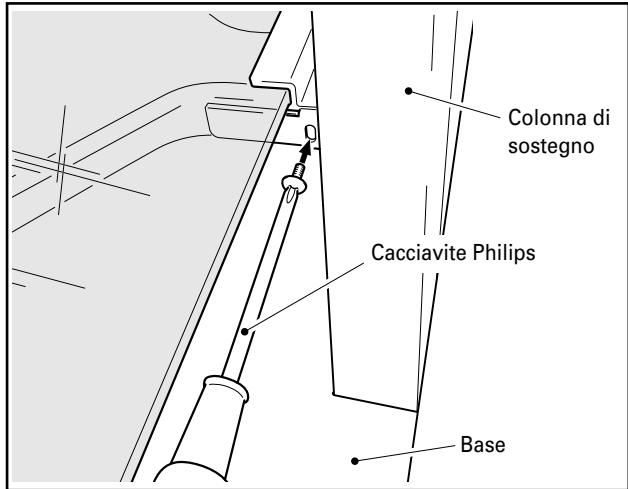

2 Fissatelo con le viti (M4 x 10 mm: nere) (2 posizioni: sinistra e destra). Montate i sostegni per il vetro di sinistra e di destra alla colonna di sostegno. 1 Inserite i sostegni per il vetro negli appositi fori, spingendoli fino in fondo in modo che siano leggermente diretti verso il basso. 2 Premete verso il basso l’estremità dei sostegni per il vetro per abbassarle e inserite le scanalature nelle tacche corrispondenti. Tacca Sostegni per il vetro Colonna di sostegno Scanalatura Cacciavite Philips Tacca

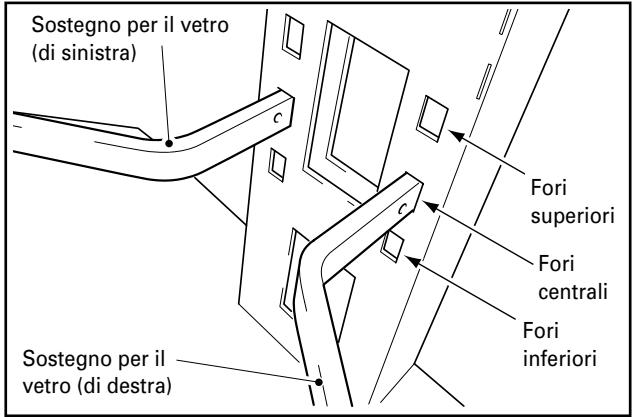

Base Il lato con la protezione in gomma deve essere collocato in alto. I perni per il vetro possono essere inseriti nei fori superiori, centrali o inferiori per regolare l’altezza del pannello di vetro (I fori centrali sono progettati per essere usati nell’installazione standard). Assicuratevi di utilizzare le viti per fissare il pannello di vetro nella posizione corretta. Prendete nota che la mancata esecuzione di questa operazione Attenzione potrebbe provocare la caduta del pannello di vetro, se urtato, e la sua conseguente rottura.

Sostegno per il vetro (di sinistra) Collocate l’apparecchio da connettere al display sul pannello di vetro, quindi eseguite il collegamento. Si prega di notare che il pannello di vetro e la base, sono progettati per sopportare pesi fino a 20 chilogrammi, quindi il peso dell’apparecchiatura collocata sul pannello di vetro non deve mai superare tale limite. Fori superiori Nota Fori centrali Sostegno per il vetro (di destra)

In alcuni casi, collocando il ponte video sul pannello di vetro, si potrebbero verificare interferenze con il display a plasma, che potrebbero causare distorsioni dell’immagine dipendenti dalla posizione del ponte video o da altre situazioni. Se questo dovesse accadere, collocate il ponte video sulla base per evitare interferenze. Fori inferiori Posizionate il pannello di vetro sugli appositi sostegni. 1 Collocate il pannello di vetro sulla parte superiore degli appositi sostegni. Posizionate l’apparecchio sul pannello di vetro e collegatelo al display.

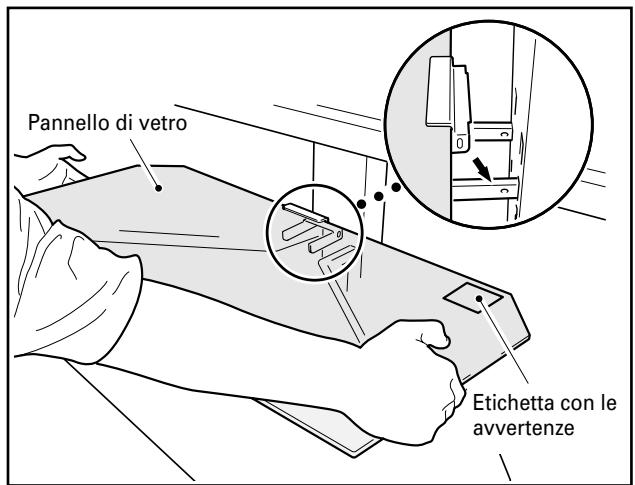

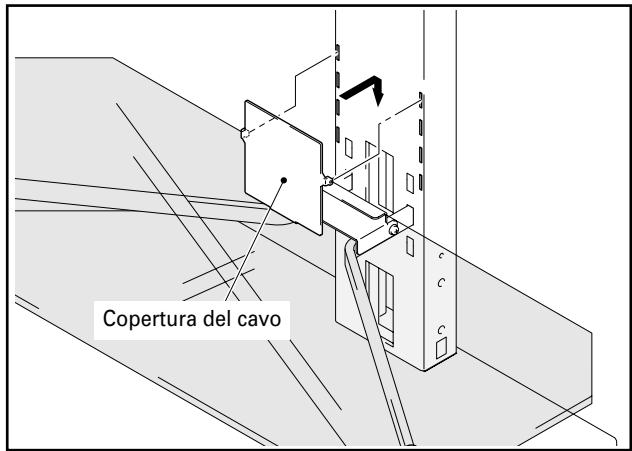

Montate la copertura del cavo. Inserite la copertura del cavo nella colonna centrale di sostegno. Nota Nota Il pannello di vetro deve essere installato con l’etichetta delle avvertenze verso l’alto. Agite con cautela, in modo da non permettere che i cavi restino impigliati tra la loro copertura e le scanalature di inserimento dei cavi stessi. Pannello di vetro Copertura del cavo Etichetta con le avvertenze

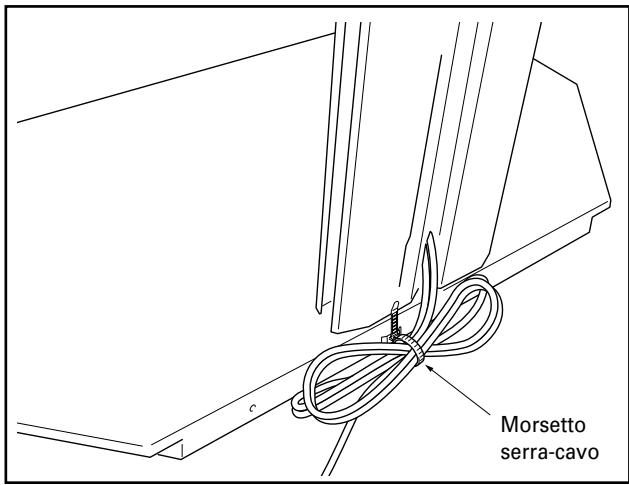

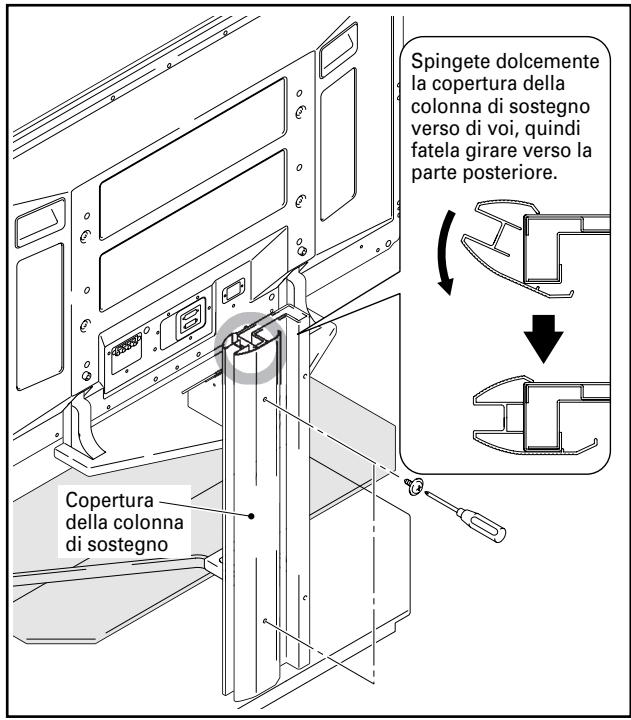

Istruzioni per l’installazione e il montaggio 10 Fissate la copertura di una colonna di sostegno nel centro della colonna di sostegno stessa per coprire i cavi, e fissatela con le viti (M4 x 10 mm: argento) (2 viti sulla parte superiore e su quella inferiore). 13 Montate i morsetti serra-cavo. I morsetti serra-cavo possono essere utilizzati per affastellare ogni eccesso di lunghezza del cavo, come illustrato nel diagramma qui sotto. Nota Spingete dolcemente la copertura della colonna di sostegno verso di voi, quindi fatela girare verso la parte posteriore. Copertura della colonna di sostegno Prestate attenzione a non calpestare nessun cavo mentre state spostando il supporto. Italiano Morsetto serra-cavo Prestate attenzione a non lasciare che i cavi restino schiacciati dalle coperture della colonna di Attenzione sostegno. 11 Seguite la stessa procedura per fissare la copertura della colonna di sostegno dall’altro lato, quindi fissatela con le viti (M4 x 10 mm: argento) (2 viti sulla parte superiore e su quella inferiore). 12 Montate il coperchio. Il lato con l’apertura è quello posteriore. Coperchio

Spostamento del supporto e del display Sostenete il supporto per la colonna di sostegno centrale se lo state spostando insieme al display. Se intendete spostare l’apparecchio, non fatelo mai afferrandolo per il display a plasma, gli altoparlanti o il pannello di vetro, mentre state spostando il supporto insieme al display, poiché potreste provocare una rottura o un danno all’apparecchio. Nel caso in cui lo spostamento incontrasse una superficie irregolare di qualunque tipo, sollevate supporto dalla sua base insieme al display. Prestate attenzione nel posizionare il supporto e il display sulla superficie di un tappeto spesso, in questo caso, infatti, le ruote potrebbero restare impigliate nel vello e non essere più in grado di ruotare. Quando spostate lo stand e il display. Secondo il tipo di superficie su cui il supporto viene collocato, le ruote potrebbero lasciare delle impronte, quindi è opportuno tenerlo presente quando si sceglie il posto di collocazione. Prendere precauzioni contro la caduta dell’apparecchio Dopo avere installato il supporto, assicuratevi di usare particolare attenzione affinché il Display a Plasma non possa cadere.

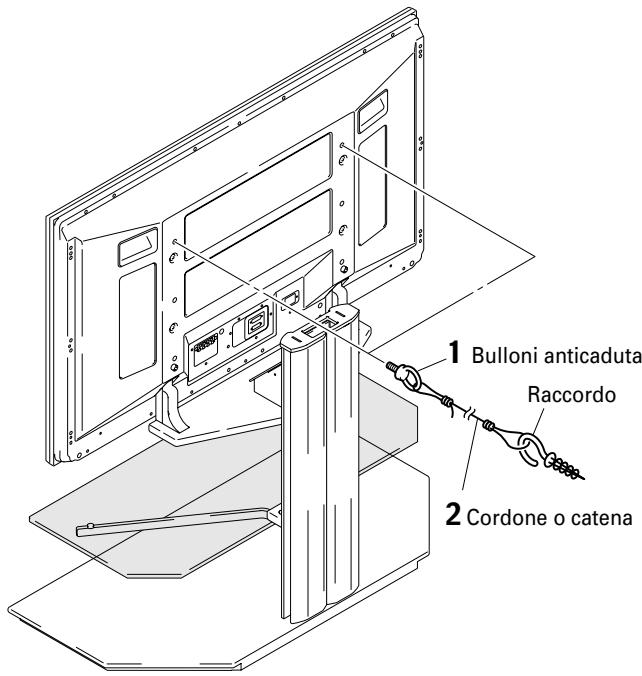

Avvitate i bulloni di sicurezza al Display a Plasma per prevenire le cadute.

Usate corde o catene robuste per stabilizzarlo con sicurezza e saldamente al muro, a un pilastro o a qualche altro solido elemento. Eseguite questo lavoro nello stesso modo sul lato sinistro e su quello destro. Nota Usate bulloni anticaduta, cordoni, catene o raccordi disponibili sul mercato. Bulloni consigliati: diametro nominale M8, lunghezza da 12 a 15 mm 1 Bulloni anticaduta Raccordo da 12 a 15 mm 2 Cordone o catena Specifiche Dimensioni esterne Peso 960mm (L) x 760mm (A) x 478mm (P) (Se si usano la mensola PDP nei fori centrali e gambe di sostegno lunghe) 33,0 kg (Se si usano le gambe di sostegno corte)

  • Le specifiche sopraesposte e la forma esterna possono essere modificate per migliorare il prodotto senza alcun preavviso.

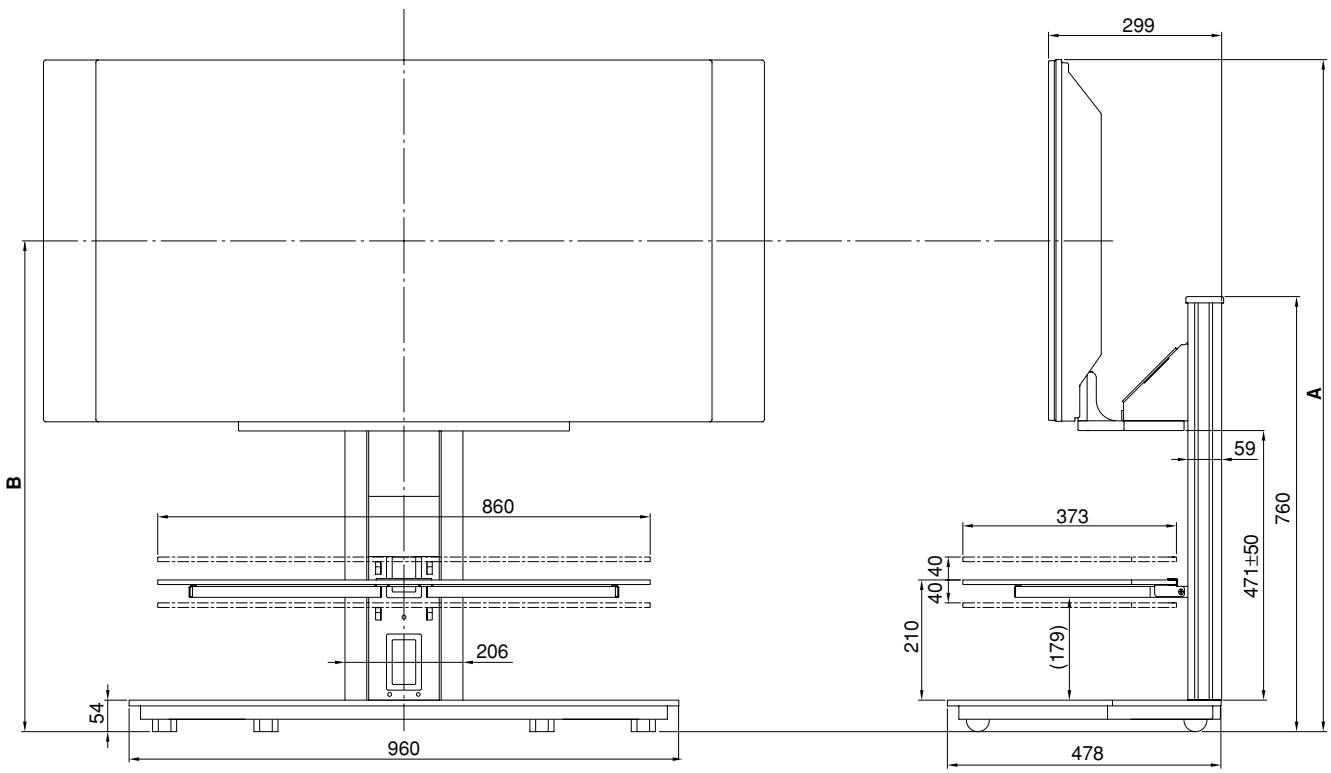

Diagramma delle Dimensioni

Posizione Altezza totale Centro del display (Dimensioni A) (Dimensioni B) Superiore

Italiano (Unità: mm) Pubblicato da Pioneer Corporation. Copyright © 2005 Pioneer Corporation. Tutti i diritti riservati.
